时域抽样定理

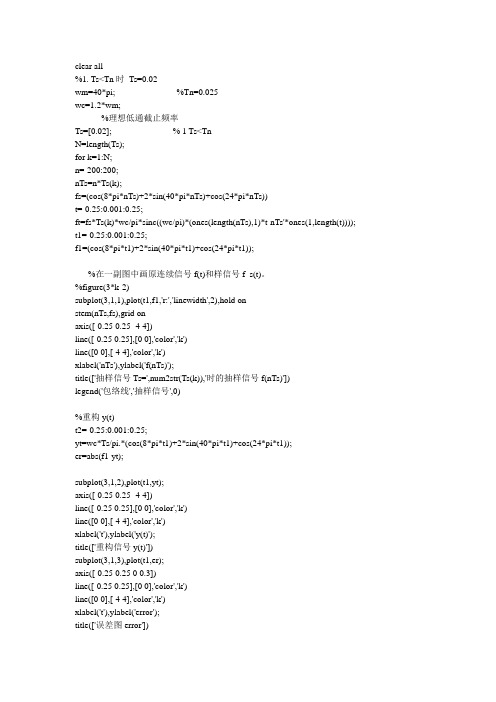

clear all%1. Ts<Tn时Ts=0.02wm=40*pi; %Tn=0.025wc=1.2*wm;%理想低通截止频率Ts=[0.02]; % 1 Ts<TnN=length(Ts);for k=1:N;n=-200:200;nTs=n*Ts(k);fs=(cos(8*pi*nTs)+2*sin(40*pi*nTs)+cos(24*pi*nTs))t=-0.25:0.001:0.25;ft=fs*Ts(k)*wc/pi*sinc((wc/pi)*(ones(length(nTs),1)*t-nTs'*ones(1,length(t)))); t1=-0.25:0.001:0.25;f1=(cos(8*pi*t1)+2*sin(40*pi*t1)+cos(24*pi*t1));%在一副图中画原连续信号f(t)和样信号f_s(t)。

%figure(3*k-2)subplot(3,1,1),plot(t1,f1,'r:','linewidth',2),hold onstem(nTs,fs),grid onaxis([-0.25 0.25 -4 4])line([-0.25 0.25],[0 0],'color','k')line([0 0],[-4 4],'color','k')xlabel('nTs'),ylabel('f(nTs)');title(['抽样信号Ts=',num2str(Ts(k)),'时的抽样信号f(nTs)'])legend('包络线','抽样信号',0)%重构y(t)t2=-0.25:0.001:0.25;yt=wc*Ts/pi.*(cos(8*pi*t1)+2*sin(40*pi*t1)+cos(24*pi*t1));er=abs(f1-yt);subplot(3,1,2),plot(t1,yt);axis([-0.25 0.25 -4 4])line([-0.25 0.25],[0 0],'color','k')line([0 0],[-4 4],'color','k')xlabel('t'),ylabel('y(t)');title(['重构信号y(t)'])subplot(3,1,3),plot(t1,er);axis([-0.25 0.25 0 0.3])line([-0.25 0.25],[0 0],'color','k')line([0 0],[-4 4],'color','k')xlabel('t'),ylabel('error');title(['误差图error'])end-0.25-0.2-0.15-0.1-0.0500.050.10.150.20.25-4-2024nTsf (n T s )抽样信号T s=0.02时的抽样信号f(nT s)包络线抽样信号-0.25-0.2-0.15-0.1-0.0500.050.10.150.20.25-4-2024ty (t )重构信号y(t)-0.25-0.2-0.15-0.1-0.0500.050.10.150.20.2500.10.2te r r o r误差图error%2. Ts>Tn 时 Ts=0.04wm=40*pi; %Tn=0.025wc=1.2*wm; %理想低通截止频率Ts=[0.03]; % 1 Ts<Tn N=length(Ts); for k=1:N;n=-200:200; nTs=n*Ts(k); fs=(cos(8*pi*nTs)+2*sin(40*pi*nTs)+cos(24*pi*nTs)) t=-0.25:0.001:0.25;ft=fs*Ts(k)*wc/pi*sinc((wc/pi)*(ones(length(nTs),1)*t-nTs'*ones(1,length(t)))); t1=-0.25:0.001:0.25; f1=(cos(8*pi*t1)+2*sin(40*pi*t1)+cos(24*pi*t1));%在一副图中画原连续信号f(t)和样信号f_s(t)。

时域抽样定理时域抽样定理是数字信号处理中的基本理论之一，它对于理解信号采样和重构有着重要的意义。

本文将详细介绍时域抽样定理的原理、条件和应用。

1. 定理原理时域抽样定理，又称为奈奎斯特采样定理（Nyquist Sampling Theorem），是由哈里·奈奎斯特（Harry Nyquist）于20世纪20年代提出的。

该定理指出：在连续时间信号中，如果信号的最高频率为fs，则采样频率必须大于2fs才能保证采样后的离散信号能完美地重构出原始信号。

2. 定理条件奈奎斯特采样定理的成立需要满足以下两个条件：2.1 带宽限制条件信号的带宽必须是有限的。

即信号的频谱必须在一定范围内有限制，不允许有无限大的频率成分存在。

如果信号的带宽无限大，那么无论采样频率多高，也无法在离散信号中准确地表示原始信号。

2.2 采样频率条件采样频率必须大于信号最高频率的两倍。

只有在这种条件下，才能够完美地重构出原始信号。

如果采样频率低于信号最高频率的两倍，将会出现混叠效应，导致重构的信号与原始信号存在偏差。

3. 定理应用奈奎斯特采样定理在实际应用中有着广泛的应用，尤其是在信号处理和通信领域。

3.1 数字音频和视频在数字音频和视频领域，奈奎斯特采样定理的应用非常重要。

通过在一定的采样频率下对模拟音频或视频信号进行抽样，可以得到离散的数字信号。

这些离散的信号可以通过数学算法来进行处理和压缩，从而实现高保真度的音频和视频传输。

3.2 通信系统在通信系统中，奈奎斯特采样定理被广泛应用于调制和解调过程中。

发送端将模拟信号进行抽样和量化，将其转换为数字信号后进行传输。

接收端通过接收到的数字信号进行解调和重构，实现原始模拟信号的恢复。

3.3 图像处理在图像处理领域，奈奎斯特采样定理可以用于图像的采集和重构。

通过在一定的采样频率下对图像进行抽样，可以得到离散的像素值。

这些像素值可以用于图像的处理、压缩和重构，从而实现高质量的图像处理效果。

时域取样定理简述一、什么是时域取样定理时域取样定理（Nyquist-Shannon采样定理）是指在信号的离散化表示中，为了能够完美地重构出原始信号，取样频率必须大于信号频谱中最高频率的二倍。

也就是说，采样频率必须足够高，才能确保取样后的离散信号不损失原始信号的信息。

二、为什么要进行时域取样在信号处理与通信领域，我们常常需要对连续信号进行离散化处理。

离散化后的信号更易于存储、处理和传输。

而时域取样是指根据一定的规则，在时间轴上等间隔采集连续信号的采样值。

通过对连续信号进行时域取样，我们可以将连续信号转化为一组离散采样值，从而方便后续的数字信号处理。

三、取样频率的选择根据时域取样定理，取样频率必须大于信号频谱中最高频率的二倍。

这是为了避免混叠现象的发生，即采样频率不足以恢复原始信号。

在实际应用中，我们通常会选择取样频率略高于最高频率的二倍，以确保完整采样信号的重构。

这样，就能够对原始信号进行逆取样，从离散信号中恢复出原始连续信号。

四、时域取样的数学表示对于原始信号x(t)和采样频率为f_s的离散化信号x_s(n)，二者之间的关系可以通过数学公式表示：x_s(n) = x(t) * s(n) = x(nT_s)其中，x(t)表示原始信号，s(t)为采样脉冲（如理想脉冲），x_s(n)为离散化信号，n为采样点的索引，T_s为采样周期。

当我们得到离散化信号x_s(n)后，可以通过插值或滤波等方法进行信号重构，从而恢复出原始信号x(t)。

1. 插值法插值法是一种简单有效的信号重构方法。

常用的插值法有线性插值、最近邻插值和三次样条插值等。

其中，三次样条插值在重构低频信号时效果更好，但计算复杂度较高。

2. 滤波法滤波法是另一种常用的信号重构方法。

通过设计合适的滤波器，可以滤除离散化信号中的混叠分量，从而恢复出原始信号。

在滤波法中，常用的滤波器有低通滤波器和带通滤波器。

低通滤波器用于滤除混叠频率，带通滤波器用于滤除采样频率之外的频率分量。

抽样定理词义就是对时间连续的信号隔一定的时间间隔T抽取一个瞬时幅度值分类时域抽样定理、频域抽样定理基本定义所谓抽样，就是对时间连续的信号隔一定的时间间隔T 抽取一个瞬时幅度值（样值），抽样是由抽样门完成的。

在一个频带限制在（0，f h）内的时间连续信号f（t），如果以小于等于1/(2 f h)的时间间隔对它进行抽样，那么根据这些抽样值就能完全恢复原信号。

或者说，如果一个连续信号f（t）的频谱中最高频率不超过f h，这种信号必定是个周期性的信号，当抽样频率f S≥2 f h时，抽样后的信号就包含原连续信号的全部信息，而不会有信息丢失，当需要时，可以根据这些抽样信号的样本来还原原来的连续信号。

根据这一特性，可以完成信号的模-数转换和数-模转换过程。

意义介绍抽样定理指出，由样值序列无失真恢复原信号的条件是f S≥2 f h ，为了满足抽样定理，要求模拟信号的频谱限制在0～f h之内（fh为模拟信号的最高频率）。

为此，在抽样之前，先设置一个前置低通滤波器，将模拟信号的带宽限制在fh以下，如果前置低通滤波器特性不良或者抽样频率过低都会产生噪声。

例如，话音信号的最高频率限制在3400HZ，这时满足抽样定理的最低的抽样频率应为fS=6800HZ，为了留有一定的防卫带，CCITT规定话音信号的抽样率fS=8000HZ，这样就留出了8000-6800=1200HZ作为滤波器的防卫带。

应当指出，抽样频率fS不是越高越好，太高时，将会降低信道的利用率（因为随着fS升高，数据传输速率也增大，则数字信号的带宽变宽，导致信道利用率降低。

）所以只要能满足fS≥2f h,并有一定频带的防卫带即可。

以上讨论的抽样定理实际上是对低通信号的情况而言的，设模拟信号的频率范围为f0～fh，带宽B=fh - f0.如果f0<B，称之为低通型信号，例如，话音信号就是低通型信号的，弱f0>B，则称之为带通信号，载波12路群信号（频率范围为60～108KHZ）就属于带通型信号。

简述奈奎斯特时域采样定理的内容
采样定理是美国电信工程师h.奈奎斯特在年提出的，在数字信号处理领域中，采样定理是连续时间信号（通常称为“模拟信号”）和离散时间信号（通常称为“数字信号”）之间的基本桥梁。

该定理说明采样频率与信号频谱之间的关系，是连续信号离散化的基本依据。

1、采样过程所应遵循的规律，又称取样定理、抽样定理。

采样定理说明采样频率与信号频谱之间的关系，是连续信号离散化的基本依据。

2、在展开演示/数字信号的切换过程中，当取样频率fs.max大于信号中最低频率fmax的2倍时(fs.max\ue2fmax)，取样之后的数字信号完备地留存了完整信号中的信息，通常实际应用领域中确保取样频率为信号最低频率的2.56～4倍。

取样定理又称奈奎斯特定理。

3、如果对信号的其它约束是已知的，则当不满足采样率标准时，完美重建仍然是可能的。

在某些情况下（当不满足采样率标准时），利用附加的约束允许近似重建。

这些重建的保真度可以使用bochner定理来验证和量化。
