电控燃油喷射控制系统检修习题及答案

汽车发动机电控系统原理与维修-题库(上)1、下面那一下不属于发动机电子燃油喷射系统,哪一种是不正确的?A.进气系统B.供油系统C.控制系统D.空调娱乐系统答案： D2、电控发动机自我诊断与报警系统利用( )对电子控制系统中的各部件进行监测、诊断,根据发动机电控系统工作情况,自动、及时地找出电控系统出现的故障。

A. ECUB.传感器C.执行器D.信号答案： A3、电控燃油喷射系统用英文表示为:A. EPSB.ECUC.EFID.ECT答案： C4、现在绝大多数电控汽油机都采用()喷射方式。

A. 同时B.分组C.连续D.顺序答案： D5、以下元器件那项属于执行器:A. 水温传感器B.喷油器C.空气流量计D.电磁式车速传感器6、以下对燃油喷射系统工作原理的叙述中,哪一项是正确的?A. ECM根据一系列传感器所提供的数据计算当前发动机状态下的最佳燃油喷射量,并按照最佳的正时,将一数量的燃油喷射到进气歧管内。

B.ECM 根据一系列传感器所提供的数据计算当前发动机状态下的最佳节气门开度。

C.ECM 根据一系列传感器所提供的数据计算当前发动机状态下的最佳燃油喷射持续时间,并在该段时间内,根据进气歧管内产生的真空度喷射相应的燃油量。

D.ECM 以电子信号的形式检测加速踏板的踩下程度,并行向进气歧管内喷射相应数量的燃油。

答案： A7、采用顺序喷射方式时,一般喷油是在( )进行。

A. 排气上止点前B.排气上止点后C.压缩上止点前D.压缩上止点后答案： C8、二个喷油器的控制线路合并在一起后由发动机ECU控制,这种喷射方式是:A. 同时喷射B.分组喷射C.顺序喷射D.连续喷射答案： B9、采用同时喷射方式时,一般每个工作循环喷( )次油。

A. 1B.2C.3D.4答案： B10、大众迈腾B7 EA888发动机低压油泵建立预置油压是通过( )来实现控制的。

A.J623B.J519C.J527D.J74311、大众迈腾B7 EA888发动机低压燃油压力范围约为A. 0.5-50barB.5-100barC.5-10barD.30-50bar答案： A12、大众迈腾B7 EA888发动机低压油泵电脑于低压油泵之间的控制线束电压特点为A. 线性信号B.占空比信号C.开关信号答案： B13、燃油压力调节器的作用是使输油管内燃油( )相对大气压力或进气管压力保持一定压力差。

改错：10、( )如果发动机实际点火提前角不合适，发动机很难正常运转。

改错：11、( )电控发动机的任何工况下均采用的是闭环控制。

改错：12、（ ）在发动机集中控制系统中，同一传感器信号可应用于不同子控制系统中。

改错：13、（ ）现代汽车广泛采用集中控制系统，它是将多种控制功能集中到一个控制单元上。

改错：14、（ ）氧传感器安装在进气歧管上。

改错：15、（ ）闭环控制系统的控制方式比开环控制系统要简单。

改错： 二、单项选择题：（将正确答案选项填写在括号内，每小题1.5分，共30分）1、以下哪个装置属于电控燃油喷射系统中的电子控制系统( )。

A 、节气门位置传感器B 、汽油泵C 、节气门体D 、火花塞2、汽油机电子控制系统由传感器、( )和执行元件三大部分组成。

A 、电子控制单元B 、输入系统C 、输出系统D 、储存器3、目前广泛采用的是( )喷射方式 A 、进气管喷射 B 、多点喷射 C 、缸外喷射 D 、间歇喷射4、多点喷射是空气和燃油在( )附近形成混合气。

A、进气总管B、进气歧管C、节气门D、进气门5、汽油机电控系统的电磁喷油器的喷油量是根据计算机发出的( )而决定的。

A、电流B、电压C、脉冲D、频率6、发动机工作时的燃油量是( )。

A、喷油器喷油量B、燃油泵供油量C、来自燃油箱的蒸发控制燃油蒸气量D、A+B7、现代汽车电控燃油喷射系统中，燃油压力调节器的作用是( )。

A、保持供油压力不变B、保持喷油器内外压差恒定C、减少燃油脉动D、储存压力8、Ne信号指发动机( )信号。

A、凸轮轴转角B、车速传感器C、曲轴转角D、空调开关9、桑塔纳2000型时代超人发动机采用( )怠速控制执行机构。

A、节气门直动式B、节气门被动式C、旁通空气式D、主气道式10、现代汽车一般采用炭罐净化技术，其功能主要是( )。

A、提高经济性B、减少NOx的排放C、减少CO,CO2的排放D、减少HC的排放11、关于电控燃油喷射系统中的氧传感器，以下哪种说法正确( )。

1、燃油喷射是利用一将燃油以雾状喷入一、一或气缸内，与空气混合形成可燃混合气。

喷油器：进气总管：进气适2、按喷油器喷射燃油的部位不同，电子控制燃汕喷射系统可分为一和一两种类型。

缸内喷射；进气管喷射3、D型燃油喷射系统通过检测一和发动机转速，推算出吸入的一，因此又被称为—控制型。

进气歧管压力（真空度）：空气虽：：速度-密度4、L型燃油喷射系统由一直接检测进入进气歧管的空气量，又被称为一控制型。

空气流量传感器：质量流量5、热丝式空气流量传感器中的热丝是指一，而冷丝指的是一.高于进气温度的钳金属丝：温度补偿电阻6、为了防止热丝上的一对传感器检测精度的影响，热丝式空气流量传感器设计有一电路来实现功能。

沉积物：自洁7、热丝（膜）式空气流量传感器出现故障一般有两种情况，一是,电路断路或者短路：二是一，传感器计量失准，不能提供正确的空气进气流量信号。

完全失效；热丝污染或热膜破裂8、当热丝（膜）式空气流量传感器出现故障时，将使混合气—或引起发动机性能下降或不能正常工作。

过稀：过浓9、发动机怠速运转时，用故障诊断仪读取桑塔纳2000 AJR发动机进气质量参数，标准值应为J2.0s4.0g/s：10、在叶片式空气流量传感器内，通常有一个控制电动汽汕泵的运转：还有一个一，用于测量进气温度，为进气量作温度补偿。

汕泵触点开关：进气温度传感器11、叶片式空气流量传感器常见故障有_、_、：_等。

叶片总成摆动卡滞：电位计滑动触点磨损而与镀膜电阻接触不良：油泵触点饶蚀而接触不12、在发动机运转过程中，当节气门开度增大时，进气歧管压力一，进气歧管压力传感器的信号电压升高；增大13、用故障诊断仪读取进气歧管绝对压力数据流，当将点火开关程于ON时，测得的进气歧管绝对压力应该在一kPa左右，与一相同。

发动机息速运转时，测得的进气歧管绝对压力为____________ kPao101；大气压力；20~48kPa14、触点开关式节气门位宜传感器上的两个触点分别是一、怠速触点IDL：功率触点PSW15、在用示波器检测触点与可变电阻组合式节气门位置传感器的输出信号电压波形时，波形上不应有任何一、—或—o断裂：对地尖峰：大跌落16、与触点与可变电阻组合式节气门位置传感器相比，线性式节气门位置传感器无一,而用一信号检测怠速运行工况。

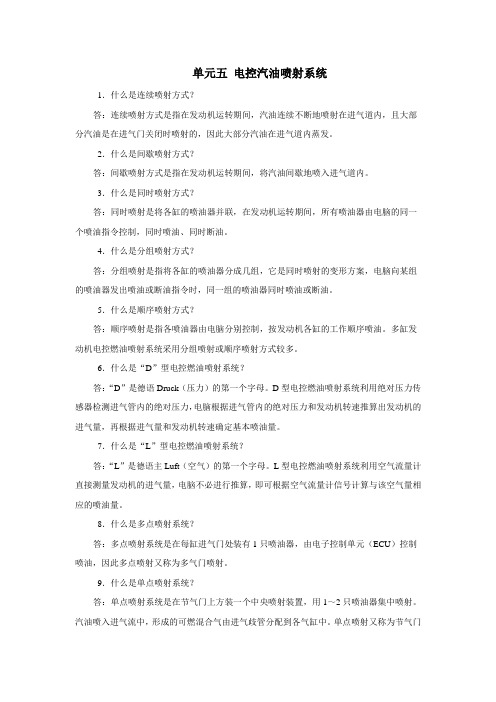

单元五电控汽油喷射系统1．什么是连续喷射方式？答：连续喷射方式是指在发动机运转期间，汽油连续不断地喷射在进气道内，且大部分汽油是在进气门关闭时喷射的，因此大部分汽油在进气道内蒸发。

2．什么是间歇喷射方式？答：间歇喷射方式是指在发动机运转期间，将汽油间歇地喷入进气道内。

3．什么是同时喷射方式？答：同时喷射是将各缸的喷油器并联，在发动机运转期间，所有喷油器由电脑的同一个喷油指令控制，同时喷油、同时断油。

4．什么是分组喷射方式？答：分组喷射是指将各缸的喷油器分成几组，它是同时喷射的变形方案，电脑向某组的喷油器发出喷油或断油指令时，同一组的喷油器同时喷油或断油。

5．什么是顺序喷射方式？答：顺序喷射是指各喷油器由电脑分别控制，按发动机各缸的工作顺序喷油。

多缸发动机电控燃油喷射系统采用分组喷射或顺序喷射方式较多。

6．什么是“D”型电控燃油喷射系统？答：“D”是德语Druck（压力）的第一个字母。

D型电控燃油喷射系统利用绝对压力传感器检测进气管内的绝对压力，电脑根据进气管内的绝对压力和发动机转速推算出发动机的进气量，再根据进气量和发动机转速确定基本喷油量。

7．什么是“L”型电控燃油喷射系统？答：“L”是德语主Luft（空气）的第一个字母。

L型电控燃油喷射系统利用空气流量计直接测量发动机的进气量，电脑不必进行推算，即可根据空气流量计信号计算与该空气量相应的喷油量。

8．什么是多点喷射系统？答：多点喷射系统是在每缸进气门处装有1只喷油器，由电子控制单元（ECU）控制喷油，因此多点喷射又称为多气门喷射。

9．什么是单点喷射系统？答：单点喷射系统是在节气门上方装一个中央喷射装置，用1～2只喷油器集中喷射。

汽油喷入进气流中，形成的可燃混合气由进气歧管分配到各气缸中。

单点喷射又称为节气门体喷射（TBI）或中央喷射（CFI）。

10．什么是开环电控燃油喷射系统？答：开环控制系统是将通过实验确定的发动机各工况的最佳供油参数预先存入电脑，在发动机工作时，电脑根据系统中各传感器的输入信号，判断自身所处的运行工况，并计算出最佳喷油量，通过对喷油器喷射时间的控制，来控制混合气的浓度，使发动机优化运行。

第二章汽油机电控燃油喷射系统1.电控燃油喷射系统分类：按喷射方式（连续、间歇喷射）、按有无空气量计（D型、L型）、按喷射位置（进气管喷射、缸内直接喷射）按喷油器的数目（多点喷射、单点喷射系统）、按各缸喷油器的喷射顺序分（同时喷射、分组喷射、顺序喷射）按有无反馈信号分（开环和闭环控制系统）单点喷射系统是利用节气门开启角度和发动机转速控制空燃比的。

单点喷射是在节气门上方装有一个中央喷射装置。

27.单点喷射又称为节气门体喷射或中央喷射。

多点燃油喷射系统根据喷油器的安装位置又可分为进气道喷射和缸内喷射，多点喷射是在每缸进气门处处装有1个喷油器同时喷射喷油正时的控制是以发动机最先进入作功行程的缸为基准。

缺点是由于各缸对应的喷射时间不可能最佳，造成各缸的混合气形成不均匀顺序喷射正时控制其特点喷油器驱动回路数与气缸数目相等，ECU根据，凸轮轴位置传感器信号、曲轴位置传感器信号、发动机的作功顺序确定各缸工作位置。

L型电控燃油喷射系统，ECU根据发动机转速信号、空气流量计确定喷油时间8.一般在起动、暖机、加速、怠速满负荷等特殊工况需采用开环控制。

9.电控燃油喷射系统的功能是对喷射正时、喷油量、燃油停供及燃油泵进行控制。

10.燃油停供控制主要包减速断油控制、限速断油控制11.电控燃油喷射系统由空气供给系统、燃油供给系统、控制系统组成12.燃油供给系统的功用是供给喷油器一定压力的燃油，喷油器则根据电脑指令喷油13.电控燃油喷射发动机装用的空气滤清器一般都是干式纸质滤心式。

16.各种发动机的燃油供给系统基本相同，都是由电动燃油泵、燃油滤清器、燃油压力调节器、脉动阻尼器组成电子燃油控制系统有空气供给系统、燃油供给系统、控制系统子系统组成。

电动燃油泵分类：按安装位置不同分（内置式【具有噪声小、不易产生气阻、不易泄漏、安装管路较简单】、外置式【串接在油箱外部的输油管路中】）、按其结构不同分（涡轮式、滚柱式【主要由燃油泵电动机、滚柱式燃油泵、出油阀、卸油阀，输油压力波动较大，在出油端必须安装阻尼减振器】、转子式侧槽式。

第五章汽油机电控燃油喷射系统一、选择：1 ．在电喷发动机的供油系统中,油压调节器的作用是（）。

a. 控制燃油压力衡压b．在节气门开度大时燃油压力变小c. 燃油压力与进气管压力之差保持恒定d．进气管压力大时燃油压力小2 .缸外喷射的电喷系统,喷射压力一般为( )a. 0．2０～ 0.35MＰab． 3.00 ~ 4.00MPａｃ．０.２０～ 0．35ＫPad． 3．00 ~ 4.00ＫPａ3 . Ｄ型汽油喷射系统是将（ )和转速信号输送到电子控制单元，由电脑计算出充气量。

a．空气流量计b. 歧管绝对压力c. 歧管相对压力ｄ. 电脑４ . L 型汽油喷射系统是由( )直接测量进入进歧管的空气量,并到电子控制单元，由电脑计算出相应充气量。

•空气流量计b. 歧管绝对压力c. 歧管相对压力ｄ．电脑5 .当汽油泵输出油压达（）时，卸压阀打开。

a．０.02 MＰa.ｂ. ０.４MPa.c. ０.06 MPａ.d. 0．8MPａ.6 ．热限时开关的作用是控制该起动喷油器的( )a. 关闭时间b. 喷油量ｃ. 喷油时间ｄ. 喷有压力７.电磁式喷油器开启时间越长,其喷油量（）a．多b. 少ｃ．不变d. 不一定8 . L 型射系统采用的热级电阻式进气温度传感器，一般安装在( )内。

a. 进气总管b. 进气歧管c. 空气流量计ｄ. 气缸９ .怠速控制是控制发动机在保证( )的情况下有一个稳定的怠转速。

a. 低排放、低油耗b. 大功率、大油耗c．大功率、低油耗d. 低噪音10 .废气再循环量过大时,发动机功率（）、油耗( ）ａ. 升高、下降b 升高、升高c. 下降、上升d. 下降、下降1１ .三元催化转换器中的催化剂在（）时，转化效率最高。

ａ．A/F=１4.７b． A/Ｆ > 14.7.ｃ. A/F < 14.7ｄ．任何时候12．下列哪项不是利用计算机控制发动机功能的优点? （ )a. 空燃比精确控制ｂ. 发动机工作效率更高c. 减少排放d. 减少单位燃油行驶里程e. 发动机响应性更好13. 下列哪种传感器通过比较大气压力与进气歧管真空而进行工作? ( ）a. 冷却液温度传感器b．节气门位置传感器c. 进气温度传感器d. 进气歧管绝对压力传感器e. 曲轴位置传感器１4. 下列哪个不是发动机计算机控制系统的输出执行器? ( ）ａ．空燃比控制电磁阀b. 进气道燃油喷射电磁阀c. 冷却风扇继电器d. 可变气门正时控制电磁阀15. 当没有反馈信号提供给ＥCU 告诉它空燃比过稀时，发动机计算机控制系统在（ ) 模式。

1、燃油喷射是利用____将燃油以雾状喷入____、____或气缸内，与空气混合形成可燃混合气。

喷油器；进气总管；进气道2、按喷油器喷射燃油的部位不同，电子控制燃油喷射系统可分为____和____两种类型。

缸内喷射；进气管喷射3、D型燃油喷射系统通过检测____和发动机转速，推算出吸入的____，因此又被称为____控制型。

进气歧管压力（真空度）；空气量；速度-密度4、L型燃油喷射系统由____直接检测进入进气歧管的空气量，又被称为____控制型。

空气流量传感器；质量流量5、热丝式空气流量传感器中的热丝是指____，而冷丝指的是____。

高于进气温度的铂金属丝；温度补偿电阻6、为了防止热丝上的____对传感器检测精度的影响，热丝式空气流量传感器设计有____电路来实现功能。

沉积物；自洁7、热丝（膜）式空气流量传感器出现故障一般有两种情况，一是____，电路断路或者短路；二是____，传感器计量失准，不能提供正确的空气进气流量信号。

完全失效；热丝污染或热膜破裂8、当热丝（膜）式空气流量传感器出现故障时，将使混合气____或____，引起发动机性能下降或不能正常工作。

过稀；过浓9、发动机怠速运转时，用故障诊断仪读取桑塔纳2000 AJR发动机进气质量参数，标准值应为____。

2.0~4.0g/s；10、在叶片式空气流量传感器内，通常有一个____，控制电动汽油泵的运转；还有一个____，用于测量进气温度，为进气量作温度补偿。

油泵触点开关；进气温度传感器11、叶片式空气流量传感器常见故障有____、____、____等。

叶片总成摆动卡滞；电位计滑动触点磨损而与镀膜电阻接触不良；油泵触点烧蚀而接触不良12、在发动机运转过程中，当节气门开度增大时，进气歧管压力____，进气歧管压力传感器的信号电压____。

升高；增大13、用故障诊断仪读取进气歧管绝对压力数据流，当将点火开关置于ON时，测得的进气歧管绝对压力应该在____kPa左右，与____相同。

《汽车电控发动机系统维修》试卷A （开卷）题号一 二 三 总分 得分评分 阅卷人 一、判断改错题：（正确的打“√”，错误的打“×”再将错误处改正，每小题2分，共30分，只判断不改错不得分）1、( )在电控燃油喷射系统中，喷油量控制是最基本也是最重要的控制内容。

改错：2、( )脉动阻尼器的作用是限制燃油系统的最高压力。

改错：3、( )喷油器是电控发动机燃油喷射系统中的重要执行器。

改错：4、( )电控发动机对点火时刻要求很精确，而对喷油时刻精度要求不高。

改错：5、( )电控汽油喷射不能实现空燃比的精确控制。

改错：6、( )空气流量计是作为燃油喷射和点火控制的主控制信号。

改错：7、( )当发动机熄火后，燃油泵会立即停止工作。

改错：8、( )电动油泵中的单向阀能起到一种保护作用，当油压过高时能自动减压。

改错：9、( )基本喷油时间是由空气流量信号和发动机转速信号确定的。

改错：10、( )如果发动机实际点火提前角不合适，发动机很难正常运转。

改错：11、( )电控发动机的任何工况下均采用的是闭环控制。

改错：12、（ ）在发动机集中控制系统中，同一传感器信号可应用于不同子控制系统中。

改错：13、（ ）现代汽车广泛采用集中控制系统，它是将多种控制功能集中到一个控制单元上。

改错：14、（ ）氧传感器安装在进气歧管上。

改错：15、（ ）闭环控制系统的控制方式比开环控制系统要简单。

改错：评分 阅卷人 二、单项选择题：（将正确答案选项填写在括号内，每小题1.5分，共30分）1、以下哪个装置属于电控燃油喷射系统中的电子控制系统( )。

A 、节气门位置传感器 B 、汽油泵 C 、节气门体 D 、火花塞2、汽油机电子控制系统由传感器、( )和执行元件三大部分组成。

A 、电子控制单元 B 、输入系统 C 、输出系统 D 、储存器3、目前广泛采用的是( )喷射方式A 、进气管喷射B 、多点喷射C 、缸外喷射D 、间歇喷射 4、多点喷射是空气和燃油在( )附近形成混合气。

汽车发动机电控系统诊断与修复模拟题含参考答案一、单选题（共40题，每题1分，共40分）1、电控发动机控制系统中,( )存放了发动机各种工况的最佳喷油持续时间。

A、执行器B、电控单元C、温度传感器D、压力调节器正确答案：B2、在 MPI (多点汽油喷射系统)中,汽油被喷入( )。

A、节气门后部B、进气总管C、燃烧室内D、进气道正确答案：D3、当怀疑发动机单缸不工作导致怠速不稳时, 甲技师说可用断缸法判断不工作缸;乙技师说,断缸试验时应断喷油器插头。

请问谁的说法正确( )。

A、甲、乙都正确B、甲正确C、乙正确D、甲、乙都不正确正确答案：A4、在暖机过程中,ECU 根据( ) 按内存的控制性控制控制阀的开度.A、进气温度B、节气门开度C、冷却液温度D、凸轮轴位置正确答案：C5、造成加载时发动机怠速不稳的原因, 甲说可能是点火系性能不良;乙说可能是节气门位置传感器不良。

以下选项正确的是( )。

A、甲正确B、乙正确C、甲、乙都错D、甲、乙都对正确答案：D6、如 ECU 没有收到转速信号,则发动机( )。

A、能启动B、无法启动C、启动后熄火D、怠速抖动正确答案：B7、检测喷油器电路时,拔掉喷油器插头,打开点火开关测量线束,技师甲说电源线应该有 12V 电压, 技师乙说另一根线应该搭铁,请问谁的说法正确。

A、甲、乙都错B、甲、乙都对C、甲正确D、乙正确正确答案：C8、氧传感器检测发动机排气中氧的含量,向 ECU 输入空燃比反馈信号,进行喷油量的( )。

A、闭环控制B、开环或闭环控制C、控制D、开环控制正确答案：A9、下列关于火花塞不点火原因描述不正确的是。

A、缸序错误B、火花塞故障C、没有点火触发信号D、点火线圈故障正确答案：A10、以下哪种情况不会引起发动机混合气偏浓的故障现象。

A、冷却液温度传感器故障B、进气温度传感器故障C、爆震传感器故障D、空气流量计故障正确答案：C11、发动机功率大、压缩比大、转速高时应选用( )。

第一章汽车发动机电控技术概述习题一、填空题1.电控燃油喷射系统用英文表达为____________，怠速控制系统用英文表达为___________。

1.EFI、ISC2.目前，应用在发动机上的子控制系统重要涉及电控燃油喷射系统、_2.电控点火系统___________和其他辅助控制系统。

3.在电控燃油喷射系统中，除喷油量控制外，还涉及喷油正时控制、______________和_____________控制。

3.断油控制、燃油泵控制4.电控点火系统最基本的功能是________________。

此外，该系统还具有_____________控制和______________控制功能。

4.点火提前角控制、通电时间控制、爆燃控制5.排放控制的项目重要涉及废气再循环控制、活性炭罐电磁阀控制、氧传感器和___________、____________控制等。

5.空燃比闭环控制、二次空气喷射控制6.传感器的功用是____________________________________________。

6.采集控制系统所需的信息，并将其转换成电信号通过线路输送给ECU7.凸轮轴位置传感器作为_____________控制和___________控制的主控制信号。

7.喷油正时；点火正时8.爆燃传感器是作为_____________控制的修正信号。

8.点火正时9.电子控制单元重要是根据__________拟定基本的喷油量。

9.进气量10.执行元件受________控制，其作用是__________________。

10.ECU、具体执行某项控制功能的装置。

11.电控系统由、、三大部分组成。

11.信号输入装置、电子控制单元、执行元件12.电控系统有、两种基本类型。

开环控制系统、闭环控制系统13.应用在发动机上的电子控制技术有：电控燃油喷射系统、、、、、进气控制系统、增压控制系统、巡航控制系统、警告提醒、自诊断与报警系统、失效保护系统、应急备用系统。
