电子束加工技术

电子束微细加工技术的发展及其应用电子束微细加工技术随着科学技术的发展而逐渐成熟，其在加工工业领域有着广泛的应用。

本文将重点探讨电子束微细加工技术的发展历程，技术特点以及在各个领域的应用。

一、电子束微细加工技术的发展历程电子束微细加工技术可以追溯到二十世纪中期，当时美国贝尔实验室的研究人员首次将电子束用于微细加工。

当时，电子束微细加工技术还处于探索阶段，局限于单层薄膜的微细加工。

随着科学技术的发展，电子束微细加工技术经历了从单层薄膜加工到多层薄膜、集成电路、光学器件以及生物医学等领域的拓展过程。

二、电子束微细加工技术的技术特点1.高精度电子束微细加工技术的加工精度可以达到亚微米级别。

由于电子束的微小直径，因此加工精度高。

同时，电子束微细加工技术无需接触到工件表面，因此可以避免因为接触而导致的破坏。

2.高速度电子束微细加工技术的加工速度比传统机械加工技术快得多。

电子束可以在微小的空间内加工，从而提高加工效率。

3.可控性强电子束微细加工技术可以通过调整电子束的加速电压和电子束的聚焦来实现不同的加工效果。

同时，电子束微细加工技术还具有可调的深度控制功能。

三、电子束微细加工技术在各个领域的应用1.集成电路在集成电路制造领域，电子束微细加工技术可以实现极小尺寸的电路设计。

利用电子束微细加工技术可以制造出亚微米级别的电路，这对于集成电路的制造具有重要的作用。

2.生物医学电子束微细加工技术在生物医学领域的应用主要集中在生物芯片制造方面。

利用电子束微细加工技术可以制造出超薄的微处理芯片，这些芯片可以被用于感应、检测和诊断。

3.光学器件利用电子束微细加工技术可以制造出高精度的光学器件，如光纤、光阻、光学芯片等等，这些光学器件可以被应用于通讯、光电子学、测量、材料加工等领域。

4.微纳机械电子束微细加工技术在微纳机械领域具有广泛的应用。

可以利用电子束微细加工技术制造出微米级别的光学器件、电子器件和机械器件等。

在微纳机械领域，电子束微细加工技术在制造微机械设备时具有独特的优势。

电子束加工的原理特点应用1. 原理介绍电子束加工是一种以电子束为工具，利用其高速度和高能量，对材料进行加工和改变形状的技术。

其原理基于电子束与材料相互作用时的各种效应，包括电子-材料相互碰撞、电子散射和电子热效应等。

通过控制电子束的能量、聚束和扫描方式，可以实现对材料的溶解、沉积和表面改性等加工操作。

2. 特点分析2.1 高精度加工电子束加工具有非常高的定位精度和加工精度。

由于电子束可以聚焦到非常小的区域，因此可以实现微米级别的加工精度。

同时，电子束加工过程不会产生机械接触，避免了传统机械加工过程中的磨损和变形等问题，保证了加工精度的稳定性。

2.2 无热影响区域电子束加工实现了非接触式加工，材料不受热影响区域的限制。

传统热加工方法往往会对材料造成热变形、热裂纹和残余应力等问题，而电子束加工则可以在不产生热影响的情况下进行加工操作，有效防止了材料的热损伤。

2.3 高能量密度加工电子束加工具有极高的能量密度。

电子束在与材料相互作用时，会传递给材料的能量密度非常大，可以迅速将材料加热到高温甚至熔化状态。

这种高能量密度的加工方式适用于一些特殊材料，例如高熔点金属或者难加工的高强度合金等。

2.4 灵活性和可控性高电子束加工具有非常高的灵活性和可控性。

可以通过调节电子束的能量、聚束方式和扫描路径等参数，实现对材料加工过程的精确控制。

这种灵活性和可控性使得电子束加工可以用于不同材料的加工和多种形状的制造。

3. 应用领域3.1 微电子学电子束加工在微电子学领域的应用非常广泛。

由于其高精度和高能量密度的优势，电子束可以用于微芯片的制造、电路板的加工以及微电子器件的制备等。

同时，由于电子束加工不受材料性质的影响，可以适用于各种不同材料的加工。

3.2 航空航天电子束加工在航空航天领域的应用也非常重要。

航空航天领域对材料的高温抗性和高强度要求非常高，而电子束加工恰好可以实现对这些材料的精确加工和形状调整。

同时，由于其非接触式加工的特点，电子束可以用于对高温材料的修复和维护。

电子束加工的基本原理和工艺电子束加工是一种高能电子在材料表面击穿并在其中产生高密度能量点的机械加工方法。

它通过高速电信号，将电子束以极高的速度精确定位并打入被加工物表面，然后利用束内携带的高能量来加工材料，从而达到特定的切削、钻孔、雕刻等目的。

1、电子束加工的基本原理在电子束加工制作过程中，主要依赖高速电子的作用。

当电子束击中被加工物表面时，电子会在材料内部产生多次散射，每次散射时，电子束内携带的能量会被一部分传递给材料，从而使得材料内部出现高密度的能量点，然后能量点在材料内部形成密集的气泡和微裂纹。

由此产生的热量和机械应力使材料表面裂纹，边缘尺寸和形状控制通过射线跟踪控制系统改变束的轨迹，从而实现切削等加工目的。

2、电子束加工的工艺电子束加工工艺主要有切割、钻孔、雕刻等。

其中，切割是将硬材料加工成一定形状的过程。

“即光丝”有着极高的光洁度，可制作金属薄膜、高精度模具等，被广泛应用于高技术领域。

“逐层逐点”技术则逐层逐点制作出所需物体。

钻孔是指对超硬材料、陶瓷等物料进行孔洞加工的过程。

常用加工方式有螺旋作业、径向工作等。

雕刻是指通过电子束加工在金属、陶瓷等材料表面制造出一定的纹样和图案，常用于名片制作、花卉雕刻等。

3、电子束加工的优势电子束加工主要具有以下优势：（1）不产生切削力，不给被加工材料造成切割副产物，可以实现无切削加工，不会对原材料的化学物性产生影响。

（2）其加工精度高于相同级别传统机床，可以制作出远低于毫米级别的零件。

（3）电子束加工适用于各种类型和大小的材料，以及形状和厚度的不同处理方式。

（4）工艺和加工过程对环境污染较小，无切削副产物产生，材料损失少。

电子束加工作为一种新型的加工技术，它简化了现代工业的加工流程，提高了多种高端制造业场景下的生产效率和产品品质。

未来，电子束加工领域将更好地服务于不同的工业实践需求，为人们创造一个更加美好的未来。

电子束加工技术及其应用近年来，随着科技的不断进步，各种新型加工技术也应运而生。

其中电子束加工技术受到了越来越多的重视。

电子束加工技术是一种高能量电子束辐照金属材料使其快速加热并熔化的加工方法，其具有许多优点，如加工精度高、加工速度快、不受材料硬度的影响等等。

因此，电子束加工技术在各个领域都有着广泛的应用。

电子束加工技术的基本原理是利用电子束的高能量辐照金属材料，使其表面快速升温并熔化，经过一定的冷却时间后，可形成各种复杂形状的零部件。

与传统的机械加工方式相比，电子束加工技术具有更高的加工精度和速度，同时也不会损坏材料的结构。

在工业生产中，电子束加工技术的应用非常广泛。

在航空航天领域，电子束加工技术被用于制造各种复杂的燃气涡轮和涡轮叶片等零部件，其制造精度和质量都得到了显著的提高。

在汽车制造中，电子束加工技术可用于生产发动机和变速器等关键零部件，该技术可以达到精密制造的目的，提高生产效率。

在医疗器械领域，电子束加工技术也被广泛应用，可制造各种高精度的医疗产品，如人工心脏瓣膜等。

电子束加工技术还被用于精密电子加工领域。

例如，在微电子器件制造中，电子束加工技术可以制造出非常小尺寸的芯片，从而提高电子产品的性能。

同时，电子束加工技术还可用于制造LED发光二极管等光电器件，这些器件在舞台照明、汽车照明、电视背景板等领域都有着广泛的应用。

在科学研究领域，电子束加工技术也被广泛应用。

比如，在材料科学中，电子束加工技术可用于制备一些高性能材料，如金属泡沫等。

此外，该技术还可用于制备超导材料，来用于实现磁悬浮列车、核聚变等高技术项目。

在现代生产领域，高精度、高效率和高质量等特点成为了制造业趋势的主要特征。

电子束加工技术正是一种能够提供高精度加工方法的新兴技术，同时也是现代制造业不可或缺的一种重要技术手段。

总之，电子束加工技术是现代制造业中一种不可或缺的技术手段。

随着这一技术的不断发展，它将在更广泛的领域内发挥重要作用。

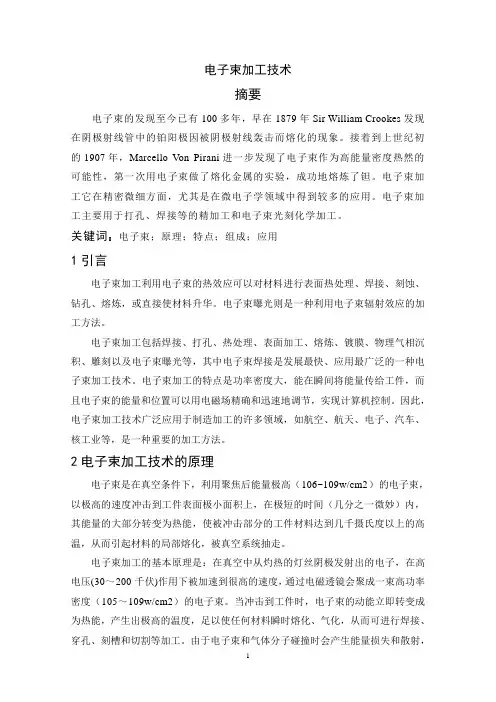

电子束加工技术摘要电子束的发现至今已有100多年，早在1879年Sir William Crookes发现在阴极射线管中的铂阳极因被阴极射线轰击而熔化的现象。

接着到上世纪初的1907年，Marcello Von Pirani进一步发现了电子束作为高能量密度热然的可能性，第一次用电子束做了熔化金属的实验，成功地熔炼了钽。

电子束加工它在精密微细方面，尤其是在微电子学领域中得到较多的应用。

电子束加工主要用于打孔、焊接等的精加工和电子束光刻化学加工。

关键词：电子束；原理；特点；组成；应用1引言电子束加工利用电子束的热效应可以对材料进行表面热处理、焊接、刻蚀、钻孔、熔炼，或直接使材料升华。

电子束曝光则是一种利用电子束辐射效应的加工方法。

电子束加工包括焊接、打孔、热处理、表面加工、熔炼、镀膜、物理气相沉积、雕刻以及电子束曝光等，其中电子束焊接是发展最快、应用最广泛的一种电子束加工技术。

电子束加工的特点是功率密度大，能在瞬间将能量传给工件，而且电子束的能量和位置可以用电磁场精确和迅速地调节，实现计算机控制。

因此，电子束加工技术广泛应用于制造加工的许多领域，如航空、航天、电子、汽车、核工业等，是一种重要的加工方法。

2电子束加工技术的原理电子束是在真空条件下，利用聚焦后能量极高（106~109w/cm2）的电子束，以极高的速度冲击到工件表面极小面积上，在极短的时间（几分之一微妙）内，其能量的大部分转变为热能，使被冲击部分的工件材料达到几千摄氏度以上的高温，从而引起材料的局部熔化，被真空系统抽走。

电子束加工的基本原理是：在真空中从灼热的灯丝阴极发射出的电子，在高电压(30～200千伏)作用下被加速到很高的速度，通过电磁透镜会聚成一束高功率密度（105～109w/cm2）的电子束。

当冲击到工件时，电子束的动能立即转变成为热能，产生出极高的温度，足以使任何材料瞬时熔化、气化，从而可进行焊接、穿孔、刻槽和切割等加工。

由于电子束和气体分子碰撞时会产生能量损失和散射，因此，加工一般在真空中进行。

电子束微纳加工技术的研究和应用微纳加工技术是一种新兴的制造技术，它可以制造出精度高、尺寸小、结构复杂的微纳器件。

其中，电子束微纳加工技术是一种重要的微纳加工技术。

该技术通过利用电子束的高能量和高精度控制，可以在各种材料表面上制造出纳米级或亚纳米级图案和器件。

在微纳电子学、生物医学、光电子、纳米材料等领域中具有广泛的应用前景。

一、电子束微纳加工技术的原理电子束微纳加工技术是一种在真空环境下利用电子束对物质表面进行微纳加工的技术，它主要基于电子与物质相互作用的原理。

在电子束微纳加工过程中，电子束在经过调控电磁场的作用后，射向物质表面。

当电子束与物质表面相遇时，会发生电子-物质相互作用，从而对物质表面进行微纳加工。

具体来说，这种加工方式可以通过调整电子束的加速电压、束斑直径、束流密度、扫描速度等参数来完成。

二、电子束微纳加工技术的优势电子束微纳加工技术具有许多优势。

首先，电子束微纳加工技术具有极高的加工精度和分辨率。

相比较于传统的微纳加工技术，电子束微纳加工技术可以达到更高的加工精度和分辨率。

其次，电子束微纳加工技术具有较高的加工效率。

在电子束微纳加工的过程中，一次性可以对很多个表面进行加工，因此可以实现大规模的微纳加工。

此外，电子束微纳加工技术可以加工多种材料，包括金属、半导体、陶瓷等，因而在材料加工领域具有极大的应用前景。

三、电子束微纳加工技术的应用随着人们对微纳加工技术的需求越来越大，电子束微纳加工技术也得到了广泛的应用。

在微纳电子学领域中，电子束微纳加工技术被用于生产高精度微机电系统（MEMS）器件和纳米器件。

通过利用该技术，制造出的器件可以具有更高的精度和更好的功能。

在生物医学领域中，电子束微纳加工技术可以用于制造高灵敏、高分辨的生物芯片和生物传感器。

在纳米材料领域中，电子束微纳加工技术可以用于制造复杂的纳米结构体，以及制备金属纳米颗粒和纳米线。

总之，电子束微纳加工技术具有优异的加工精度和效率，因此在各个领域中都有着广泛的应用前景。

电子束加工原理及应用电子束加工（Electron Beam Machining, EBM）是一种高能电子束在材料上直接加热与蒸发的加工方法。

它利用电子加速器产生高能量电子束，通过电子与材料原子之间的相互作用，使原子受到高能电子的冲击，产生断裂、熔化和蒸发等现象，从而实现对材料的加工。

电子束加工具有高加工精度、加工速度快、无热影响区和无振动等优点，因此在航空航天、汽车、电子、医疗器械等领域具有广泛的应用。

电子束加工的原理主要包括电子束生成、准直、聚焦和冲击等过程。

首先，通过电子加速器将电子加速到高能态，这样产生的电子束具有很高的能量。

然后，利用准直系统对电子束进行整形，控制其形状和大小，使其能够准确地照射到加工目标上。

接下来，通过磁场控制系统对电子束进行聚焦，使其能够集中在一个较小的区域内。

最后，电子束与材料之间发生冲击，使材料表面的原子受到电子的冲击并产生断裂、熔化和蒸发等现象，从而实现对材料的加工。

电子束加工具有很多优点。

首先，由于电子束具有很高的能量，因此它能够快速加热和熔化材料，从而实现高加工速度。

其次，电子束加工的加热过程是无接触的，没有热传导和导热损失，因此不会引起材料变形和应力集中等问题，具有高加工精度。

此外，电子束加工没有振动和冲击力，可以避免材料表面的划痕和变形等问题。

最重要的是，电子束加工对材料的化学性质没有影响，能够实现对不易加工的材料的加工，如高熔点金属和陶瓷等。

电子束加工在航空航天领域有着广泛的应用。

由于电子束加工具有高加工精度和高能量特点，因而能够应用于航空航天领域中对材料性能要求较高的部件的制造。

比如，电子束加工常用于制作航空发动机喷嘴、涡轮叶片以及复杂的结构件等。

此外，电子束加工还可以用于航天器的表面处理，如表面改性、疏水处理等。

在汽车制造方面，电子束加工也具有很大的应用潜力。

汽车零部件通常由高强度和复杂形状的金属材料制成，而电子束加工能够实现对这些材料的高精度加工，从而提高零部件的质量和性能。

高能电子束加工方法和技术的研究第一章：绪论现代工业生产对于制造精度、加工效率、品质稳定性的要求越来越高，因此需要先进的加工技术来满足这些需求。

高能电子束加工技术是一种极具前沿性的加工方法，其在航空、国防、生物医学等领域都有着广泛的应用。

本文将对高能电子束加工方法和技术的研究进行探讨。

第二章：高能电子束加工原理高能电子束加工技术是利用电子束在高能量作用下对材料表面进行加工处理的一种技术。

当高速电子流射入材料表面时，它会将表面的原子产生极强的冲击力，同时产生高温和高压的效应。

这些效应会导致表面的原子重新排列，从而形成所需要的形状和结构。

第三章：高能电子束加工优点相比传统的加工方法，高能电子束加工有其独特的优势。

首先，它可以快速高效地完成加工任务，因为高能电子束在极短的时间内就可以对材料表面进行处理。

另外，它能够对材料进行高精度加工，比如说在微米甚至纳米级别上进行。

此外，高能电子束加工也可以很好地控制加工深度，并且对于各种材料的处理效果也非常稳定可靠。

第四章：高能电子束加工的应用高能电子束加工技术在很多领域都有广泛的应用。

比如，它可以用来在飞机表面形成新的磨损层，从而提高耐风化和抗老化能力；也可以用于生物医学领域，比如制作各种类型的人工器官或者是医药领域的制剂；此外，高能电子束加工还可以制造高精度零件、模具、光学元件、电子元器件等等。

第五章：高能电子束加工的局限性虽然高能电子束加工技术相对于传统的加工方法有很多优势，但是它也存在一些局限性。

比如说，它只能用于处理高熔点的金属材料，对于一些低熔点的材料则效果并不理想。

另外，高能电子束加工还存在一些技术问题，比如处理过程中会产生较大的热量和压力，需要采用一些特殊的设备和技术手段来控制这些因素。

第六章：高能电子束加工的发展趋势随着科技的进步，高能电子束加工技术也在不断地发展完善。

未来，高能电子束加工技术在精度提高、处理速度加快、处理材料范围扩大等方面都有着很大的发展空间。

电子束加工的原理及应用电子束加工是一种高速电子束束流通过真空管道对工件表面进行加工的技术。

该技术使用加速器产生高能电子束，通过聚焦系统将电子束聚焦到非常小的直径上，然后将聚焦后的电子束对待加工的工件表面进行瞬时加热和熔化，从而实现对工件表面的精细加工。

电子束加工技术的原理主要包括三个方面：加速原理、聚焦原理和工件加工原理。

首先，电子束加工技术的加速原理是利用高频电场或直流电场对电子进行加速。

通过加速器对电子进行加速，使其获得足够的能量，从而能够对工件表面进行加工。

其次，电子束加工技术的聚焦原理是通过电磁场对电子束进行聚焦。

聚焦系统一般由电磁透镜和偏转系统组成，其中电磁透镜通过调节磁场强度和焦距来实现对电子束的聚焦，而偏转系统则用于控制电子束的运动轨迹，使其能够对工件表面进行精确的加工。

最后，电子束加工技术的工件加工原理是利用高能电子束对工件表面进行瞬时加热和熔化。

当高能电子束聚焦在工件表面时，电子与工件原子之间发生碰撞，使得工件表面的原子发生能量的传递和转换，从而使工件表面被加工的局部瞬时加热和熔化。

电子束加工技术具有以下几个特点和应用领域：1. 高精度加工：电子束加工技术可以控制电子束的位置和能量，从而能够实现对工件表面的高精度加工。

该技术可以用于制造微细结构、光学元件、模具等高精度的工件。

2. 薄壁结构加工：由于电子束加工技术的加热局部，因此可以实现对薄壁结构的加工。

该技术可以用于制造航空航天领域中的燃烧室、气体涡轮叶片等薄壁结构件。

3. 高效率加工：电子束加工技术加工速度快、效率高，可以有效提高生产效率。

该技术可以用于批量加工、大规模生产等领域。

4. 材料熔化温度低：由于工件加工只发生在电子束聚焦的局部区域，因此工件的整体温度相对较低，可以避免材料的过热和变形等问题。

5. 增材制造：电子束加工技术可以直接将粉末熔化成零件，实现对材料的增材制造。

该技术可以用于制造复杂结构的零件和特殊材料的加工。

电子行业电子束和离子束加工简介在电子行业中，电子束和离子束加工是两种常用的微细加工技术。

它们利用高能电子束和离子束对材料进行加工，具有高精度、高效率和非接触等特点，在电子器件制造、表面改性和纳米加工等领域有广泛应用。

电子束加工基本原理电子束加工利用高速运动的电子束对材料表面进行加工。

通过控制电子束的能量和聚焦方式，可以实现在纳米到微米级别的精确加工。

其基本原理如下：•加速电子：采用电子枪将电子加速到较高能量，通常在几十千伏至几百千伏之间。

•焦点控制：利用一系列电场和磁场聚焦系统，将电子束聚焦到较小的直径，达到高分辨率的效果。

•扫描加工：通过控制电子束的位置和扫描速度，实现对材料表面的精确加工。

应用领域电子束加工在电子行业中有广泛的应用，包括但不限于以下领域：1.纳米微型器件加工：电子束加工可用于制造微型电子器件，如纳米线、纳米晶体管和MEMS器件等。

2.光刻：电子束激光刻蚀技术是集成电路制造中常用的工艺之一。

3.表面改性：通过控制电子束的能量和扫描方式，可以实现对材料表面的纹理、硬度和导电性等物理性质的改变。

4.纳米加工：电子束可以直接对纳米颗粒进行加工，制备纳米材料和纳米结构。

离子束加工基本原理离子束加工利用高能离子束对材料进行加工。

与电子束加工相比，离子束加工具有更高的穿透能力和更大的功率密度，可以实现更深入和更精确的加工效果。

其基本原理如下：•加速离子：采用离子源将离子加速到高能量，通常在几百电子伏至几千电子伏之间。

•焦点控制：通过控制电场和磁场分别作用的方式，实现对离子束的聚焦控制。

•碰撞损伤：高速离子束与材料表面相碰撞，产生碰撞损伤和表面变化。

应用领域离子束加工在电子行业中也有广泛的应用，主要应用于以下领域：1.纳米加工：离子束加工可用于纳米线、纳米颗粒和纳米薄膜的制备。

2.材料改性：通过离子束的碰撞和改变材料表面的结构，可以实现材料的硬化、改变导电性和抗腐蚀等性能。

3.表面涂层：离子束沉积技术可以实现对材料表面的镀膜、涂层和纳米颗粒的制备。

电子束加工技术的研究与应用电子束加工技术（Electron Beam Machining）是一种高能量密度的金属加工方法，利用电子束的高速运动和高能量集中，在工件表面瞬间加热并融化材料。

与传统金属加工方法（如机械加工、电火花加工、激光加工）相比，电子束加工具有加工速度快、精度高、能耗低等优点，在航空航天、汽车、电子、医疗等领域均有广泛应用。

本文将着重探讨电子束加工技术的研究进展和应用现状。

一、电子束加工技术的原理和特点电子束加工技术是利用加速器将电子加速到光速附近，并通过特殊的几何形状的电子透镜束缩成一束高速电子束。

当电子束照射到金属表面时，其能量被转化为热能，使金属表面瞬间升温至熔化温度并融化。

同时，电子束在金属中的运动引起金属内部原子的弹性碰撞和不弹性碰撞，从而产生热扩散和塑性变形，最终实现对工件的加工。

电子束加工技术具有以下几个特点：1. 高能量密度：电子束加工的能量密度高达10^9 W/cm2以上，远高于传统加工方法，可以实现对薄膜、微细结构等工艺难度较大的部件的加工。

2. 高精度加工：电子束加工具有高精度、高分辨率和高表面质量的优势，对于形状规则复杂的零件及超精细加工有很强的适应性。

3. 无切削力加工：电子束加工是一种非机械切削类加工方法，不存在机械摩擦或挤压等现象，因此对被加工物的变形、振动、屈曲、拉伸等无任何影响。

4. 处理难加工材料：电子束加工可以处理钨、钼、铌、铬、镍等难加工材料，对黑色金属、色金属、难切削材料以及各种合金均能轻松完成加工。

二、电子束加工技术的研究进展电子束加工技术诞生于20世纪50年代，经过数十年的发展研究，目前已经取得了一系列重要的研究成果。

1.关键技术研究电子束加工技术需要高能量密度、高稳定性的电子束，这需要对电子加速器、透镜束等关键技术进行深入研究。

目前，电子束加工技术主要应用的加速器有线性加速器、驻波加速器和微波加速器等，而电子透镜束的研究则鉴于于电子束聚焦能力的提高和加工精度的进一步提高。

电子束光刻技术原理及其应用电子束光刻技术是一种能够精细制造微小器件的技术。

它在集成电路、光电显示、生物芯片、MEMS等领域有着广泛的应用。

本文将探讨电子束光刻技术的原理和应用。

一、电子束光刻技术原理1.概述电子束光刻技术是利用电子束的高能量在光敏感材料上形成微小图案的加工技术。

与传统的光刻技术相比，它具有分辨率高、加工精度高的优点。

2.原理电子束光刻技术的基本原理就是通过加速加速器加速电子，使其获得高速度，然后将其聚焦成一束电子束，进而通过微细的控制系统将其定向、定位照射到光敏材料上进行加工。

电子束经过透镜控制，使光束紧凑，能够达到纳米级别的精度。

其分辨率可以达到10nm的数量级。

3.加工过程电子束光刻的加工过程一般包括三个步骤：（1）理化处理：将待加工的硅片或者其他材料进行表面处理，使其更容易与电子束反应，以提高加工的质量和精度。

（2）对溶剂的敏感性固化：将硅片或其他材料表面涂上一层溶剂敏感性固化剂，并让其干燥。

（溶剂敏感性固化让基材与光刻胶之间的性质发生变化，从而实现电子束刻画出的图案转移到基材上）（3）电子束照射：将聚焦好的电子束照射到经过表面处理和固化处理的硅片表面的特定区域上，从而制造出所需的微米或纳米级别图案。

二、电子束光刻技术应用1.集成电路领域在集成电路领域，电子束光刻技术是一种非常成熟的技术。

其在集成电路的制造工艺中，能够制造出新型微纳米级别元器件，如CMOS器件、三维集成器件、MEMS技术等，为电子行业的发展提供了宝贵的资源。

2.光电显示领域在光电显示领域，电子束光刻技术是制造高清显示和更小像素电视屏幕的主要工具之一。

利用电子束照射和刻画的方法，可以制造出高分辨率和更细腻的显示，并且精确制造出更小的像素和更高的亮度。

3.生物芯片应用电子束光刻技术对于生物芯片制造上的应用也十分突出。

生物芯片依赖于高度结构化的表面处理方法，以及各种数百到数千种反应液。

电子束光刻技术能够制造非常复杂的微型管道和反应器，并且在DNA、基因芯片等研究中发挥着非常大的作用。
