捷豹空压机电脑控制器说明书

  • 格式：doc
  • 大小：1009.00 KB
  • 文档页数：14

下载文档原格式

  / 14

合集下载

空压机控制器说明书

空压机控制器说明书

CompAir DELCOS3100控制器DELCOS3100操作指南2目录1.1 操作元件 41.1.1 键盘 41.1.2 发光二极管 51.1.3 语言选择 61.1.4 空白文本区——第1行 61.1.5 空白文本区——第2行状态显示 61.2 DELCOS 3100菜单结构（示例）81.2.1 菜单[保养时间安排] 91.2.2 菜单[控制菜单] 91.2.3 菜单[故障存储器] 91.2.4 菜单[极限值] 101.2.5 菜单[可选输入项] 101.2.6 菜单[定时器控制]选项 101.2.7 数值的修改121.2.8 密码的锁定和解锁定121.2.9 设置密码131.3 调试131.3.1 机器的起动131.3.2 加载和空载运行的操作141.3.3 关机141.3.4 失灵、跳闸和电源故障141.3.5 警告141.3.6保养 141.3.7 汇集型故障继电器141.3.8运行/加载计时器141.3.9故障存储器 151.4 发生故障或警告时DELCOS 3100故障表161.4.1 检查项目表161.4.2 故障/警告表 161.5 保养时间间隔201.6 操作方式201.6.1 自动和连续运行201.6.2 远程控制（机器的开和关）201.6.3 远程控制（加载和卸载）211.6.4远程控制（加载方式可行）211.6.5 发生电源故障后的自动重新起动221.6.6 发生电源故障后无限制自动重新起动231.6.7 RS485通讯 231.7 出厂前设定的极限值233DELCOS 3100 控制器图11.1 操作元件1.1.1 键盘I键=> 起动系统O键=> 关闭系统Θ键=> 确定键=> 在菜单中时：中断输入方式（恢复先前的数值）空白文本区=> 第1行：最终温度/最终压缩压力/总管压力的指示=> 第2行：状态显示（运行方式）菜单键MENU=> 打开和关闭菜单C键=> 输入存取代码（用于保护各种菜单项）↑键=> 在菜单中时：向上滚动在输入方式时：更改参数↓键=> 在菜单中时：向下滚动在输入方式时：更改参数←键=> 在菜单中左移一列→键=> 在菜单中右移一列键=> 输入值要被更改或确定4DELCOS 3100 控制器图21.1.2 发光二极管运行信息：LED a => 闪动：系统处在待命方式，即马达随时都会自动起动。

捷豹空压机电脑控制系统器说明书

捷豹空压机电脑控制系统器说明书
禁止
设为禁止时，通讯不起作用
通讯编码
0255
通讯地址
续上表
联动参数预置
联动状态
主机
多台机联动运行作为“主机”或“从机”
主机控制从机
联动启停
顺序
轮换时间
9999小时
联动机数
0016
联动压力下限
*.**MPa
联动压力上限
*.**MPa
联动延时时间
0000秒
维护参数复位
油过滤器复位
0000小时
更换油过滤器可使使用时间清零
b、日历时间
按“”或“”移动黑色滚动条到“日历”菜单后，按确认键“”后弹出
在停机状态下可对日期、时间进行调整，操作方法为：
按“”或“”移动黑色滚动条到需修改的参数项后按确定键“”后出现闪烁位，此时“”和“”键变为上翻和下翻键修改当前位，“”变为移位键移动修改位。修改完毕后按“S”确认并保存，“”或“”变回移动黑色滚动条，“”变回返回键。
使用前，请仔细阅读使用说明书。
只有专业技术人员允许安装MAM—KY。
机械安装时务必充分考虑安装位置，确保散热良好和减少电磁干扰。
实施配线时，请按强电、弱电分开布线规则布线，减少电磁干扰。
继电器输出控制之交流接触器等感性负载必须接突波吸收器。
上电之前仔细检查输入/输出配线。
本机体之接地端子正确地（第三种接地），可提高产品的抗杂讯能力。
气过滤器
9999小时
设为“0”时，气过滤器时间预警不起作用
润滑油
9999小时
设为“0”时，润滑油时间预警不起作用
润滑脂
9999小时
设为“0”时，润滑脂时间预警不起作用
中英文选择
中文
设为“英文”，界面变英文操作

空压机电脑控制器使用方法.2009。3。17

空压机电脑控制器使用方法.2009。3。17

空压机电脑控制器使用方法一、空压机电脑控制器使用主要掌握范围1、熟悉掌握空压机控制面板每一个键的功能ELEKTRONIKON І电脑控制器总结：ELEKTRONIKON ІІ电脑控制器2、查阅所有的屏幕。

ELEKTRONIKON 1电脑控制器（屏幕概要）查阅运行时间：主显示屏（显示压力）向下滚动键（显示温度）r001 进入键（显示运行时间）进入键r001向上滚动键主显示屏其他登记屏幕查询从r002…r007都按照r 001的方法以此类推。

ELEKTRONIKON ІІ电脑控制器控制程序的功能查阅空压机温度：主显示屏（显示压力及运行状态）菜单测量数据表格键（显示出口压力）向下滚动键（显示机头出口温度）菜单（F1）主屏（F1）主显示屏其他查阅记录按照以上菜单查询的方法以此类推。

3、设置加载压力、卸载压力、露点温度、保养时间及其它所有参数设置。

ELEKTRONIKON 1电脑控制器（参数屏幕）设置卸载压力：向下滚动键p001 进入键（显示卸载数值）进入键（数值闪烁）向上或向下滚动键（调整数值）进入键（确认,数值不再闪烁）复位键p001 向上滚动键主显示屏（设置卸载压力值完毕）其他参数设置从p002…p010都按照p001的方法以此类推。

ELEKTRONIKON ІІ电脑控制器（参数设置方法）设置卸载压力：主显示屏（显示压力及运行状态）菜单向下滚动键修改参数参数向下滚动键卸载压力修改（F2）（数值闪烁）向上或向下滚动键（调整压力值）编制（F1）（数值停止闪烁）菜单主屏主显示屏（设置卸载压力值完毕）其他参数设置按照以上菜单设置的方法以此类推。

4、ELEKTRONIKON 1电脑控制器显示屏上使用图标。

5、保养报警复位、报警复位。

ELEKTRONIKON 1电脑控制器保养报警复位。

保养报警复位：主显示屏向下滚动键r005 进入键（显示运行时间）复为键（运行时间数值闪烁）进入键（数值为0.000）复为键r005 向上滚动键主显示屏（保养报警复位完毕）ELEKTRONIKON 1电脑控制器报警复位当空压机出现故障报警时，停下空压机、断开电源；排除故障。

空压机系统逻辑控制说明书

空压机系统逻辑控制说明书

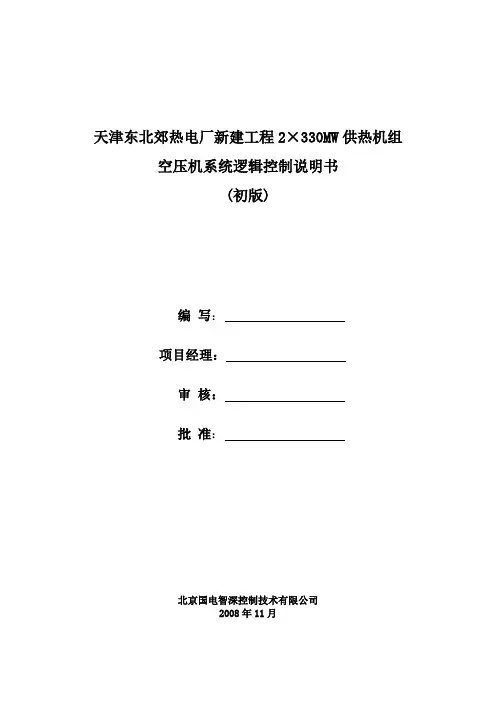

天津东北郊热电厂新建工程2×330MW供热机组空压机系统逻辑控制说明书(初版)编写：项目经理：审核：批准：北京国电智深控制技术有限公司2008年11月目录1空压机系统 (2)1.1 #1/ #2/ #3/ #4/ #5/ #6空气压缩机 (2)1.1 #1/ #2/ #3/ #4/ #5/ #6空气压缩机出口门 (2)1.3 #1/ #2/ #3/ #4/ #5/ #6空气干燥器 (3)1.4 空压机出口母管联络电动门 (3)1空压机系统1.1 #1/ #2/ #3/ #4/ #5/ #6空气压缩机1.1.1操作方式1. 手动启/停2. 投切备用(4用2备，#5/#6空气压缩机作为备用)1.1.2启动允许条件●#1/ #2/ #3/ #4/ #5/ #6空气压缩机远方控制(J0ETP11AN001RM/J0ETP12AN001RM/J0ETP13AN001RM/J0ETP14AN001RM/J0ETP15AN001RM/J0ETP16AN001RM)●#1/ #2/ #3/ #4/ #5/ #6空气压缩机无故障(J0ETP11AN001ZF取非/J0ETP12AN001 ZF取非/J0ETP13AN001 ZF取非/J0ETP14AN001 ZF取非/J0ETP15AN001 ZF取非/J0ETP16AN001 ZF取非)●#1/ #2/ #3/ #4/ #5/ #6空气压缩机出口门打开(J0ETP11AA001ZC/J0ETP12AA001ZC /J0ETP13AA001ZC/J0ETP14AA001ZC /J0ETP15AA001ZC /J0ETP16AA001ZC)1.1.3停止允许条件●#1/ #2/ #3/ #4/ #5/ #6空气压缩机远方控制(J0ETP11AN001RM/J0ETP12AN001RM/J0ETP13AN001RM/J0ETP14AN001RM/J0ETP15AN001RM/J0ETP16AN001RM)1.2 #1/ #2/ #3/ #4/ #5/ #6空气压缩机出口门1.2.1操作方式1. 手动开/关1．2．2联锁打开备用联启1.3 #1/ #2/ #3/ #4/ #5/ #6空气干燥器1.3.1操作方式1. 手动启/停1.3.2 启动允许条件●#1/ #2/ #3/ #4/ #5/ #6空气干燥器远方控制(J0ETP11AT002RM/J0ETP12AT002RM/J0ETP13AT002RM/J0ETP14AT002RM/J0ETP15AT002RM/J0ETP16AT002RM)●#1/ #2/ #3/ #4/ #5/ #6空气干燥器无故障(J0ETP11AT002ZF取非/J0ETP12AT002ZF取非/J0ETP13AT002ZF取非/J0ETP14AT002ZF取非/J0ETP15AT002ZF取非/J0ETP16AT002ZF取非)1.3.3 停止允许条件●#1/ #2/ #3/ #4/ #5/ #6空气干燥器远方控制(J0ETP11AT002RM/J0ETP12AT002RM/J0ETP13AT002RM/J0ETP14AT002RM/J0ETP15AT002RM/J0ETP16AT002RM)1.4 空压机出口母管联络电动门1.4.1操作方式1. 手动开/关1，当空压机出口仪用侧压缩空气母管压力低于0.6MPa，两台仪用空压机都已启动且除灰侧压缩空气母管压力高于仪用侧时，打开电动门，向仪用侧补气。

捷豹空压机电脑控制器说明书

捷豹空压机电脑控制器说明书
08、09分别对应输出开关量端子号27、28、
29、30、31、35、36、37、38、39
3、电源指示：PWR灯
4、运行指示：RUN灯
5、故障指示：ERR灯
图6、主控单元结构尺寸
C、显示面板功能与安装
200型显示面板安装在控制柜面板上。
图
图6、板尺寸及开孔尺寸
2、电气安装基本接线图
图8、接线端子排列图
●自动调节负荷率控制压力平衡
●高度集成，高可靠性，高性价比
●远程/机旁选择控制
●联动/独立选择运行
●RS-485通讯功能
一、基本操作
1、按键说明
图1
I——起动键：按此键可起动电机运行
O——停机键：按此键可停止电机运行
S——设定键：修改完数据后，按此键确认数据存储输入
——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。
I实/I设
时间参数
≥1.2
≥1.3
≥1.5
≥1.6
≥2.0
≥3.0
动作时间
60
48
24
8
5
1
表2、电机保护反时限曲线表
8、温度保护：当检测到的实际温度大于设定温度时,动作时间≤2s；
9、输出继电器触点容量：250V5A；触点寿命500000次；
10、电流显示误差小于1.0%.；
11、RS—485通讯
参数项
设定初值
功能与作用
主机额定电流
电机允许最大过载值╱1.2
启动延时过后，当电机电流大于设定值的1.2倍以上时4倍以下时，按过载特性延时跳机
风机额定电流
电机允许最大过载值╱1.2
同上
排气预警温度

空压机联动控制说明

空压机联动控制说明

空压机联动控制说明一、系统说明：空压机联动控制是我公司KY02S型空压机运行控制器中一项重要功能。

应用于多台空压机组成一个供气网络，给同一个气罐供气的场所。

空压机控制器地址从1开始顺序编号，网络中最多允许16台空压机控制器，1号机设为主机，其余空压机设为从机，主机中设定联机控制加载压力、卸载压力、联机台数及联机控制延时时间。

主机启动后，自动进入联机控制模式。

比较供气压力与设定联机控制压力，选取网络中空压机发送控制命令，控制网络中空压机的启动停机、自动稳定供气压力、平衡网络中各空压机的运行时间。

联动控制能避免因空压机的频繁启停，损坏设备及减少对电网冲击，达到节能效果。

二、系统设置：1、主机设置：在设备已停止状态下按“↓”键进入如下界面。

选择用户参数。

按“→”键进入操作方式预置，设置通信方式为：联动。

通信编码设为：0001，返回用户参数界面，选择联动参数预置，按“→”进入联动参数设置，联动状态设为：主机，联动启停设为：顺序，轮换时间、联动机数、联动压力下限、联动压力上限、联动延时时间根据用户实际情况设定。

注意（联动压力下限与联动压力上限值应在供气加载压力与供气卸载压力值之间）。

2、从机设置：在设备已停止状态下按“↓”键进入上图所示界面。

选择用户参数。

按“→”键进入操作方式预置，设置通信方式为：联动。

通信编码从0002到0016，（注意，网络中不允许有两台设备编码相同）。

返回用户参数界面，选择联动参数预置，按“→”进入联动参数设置，联动状态设为：从机。

从机的联动启停，轮换时间，联动机数，联动压力下限，联动压力上限，联动延时时间等不用设置。

三、网络连接：联动控制网络需采用屏蔽效果好的通信线将网络中空压机运行控制器的通信端口A、B 并联起来，布线过程中应尽量避免强电干扰。

信号线与电源线分走不同管道。

网络结构示意如下图所示：四、运行联动控制：用户确认设定好网络中各空压机的联动控制参数，连接好通信线后，起动主机，系统自动进入联动控制状态。

空压机操作说明书-标准版

空气压缩机不能安装于有灰尘，有毒或者具有易燃蒸汽和气体的机房。
不能允许： —压缩机压力超过铭牌所示的压力值。 —改变和拆除安全装置和保护罩。 —除去空气压缩机上的有关安全和警示的标记或者上漆涂抹之。 —让非专业人员或者未经培训人员上机操作。
5
运输损伤
Boge 公司对机器的运输损伤不承担责任。请在得到供货之后立即检查机器， 向运输公司提出机器损伤的申述，即使外包装未受损坏也一样。为保证申述成 功，我们建议将机器，仪器和包装材料暂时原样保存，以求确认损伤。 其它的不满意见请在货物到达的六天之内向本公司提出。
[°C]
[m3/min] [m3/min] [m3/min]
110
– 0,231
–
110
– 0,338 0,234
110
– 0,428
–
110
– 0,718 0,525
110
– 0,231
–
110
– 0,338 0,234
110
– 0,428
–
110
– 0,718 0,525
Drive motor Rated power Electrical power intake dryer Nominal speed – 50 Hz
55
55
IMB 35
35
35
35
35
35
35
35
F
F
F
F
F
F
F
F
Electrical connection
Netzspannung Kompressor / Trockner 1) [V] 400 400 400 400 400/230 400/230 400/230 400/230

台湾捷豹活塞、螺杆空压机

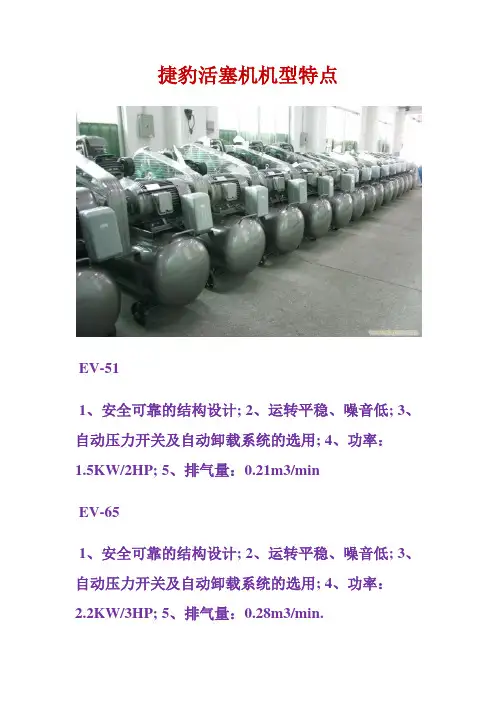

捷豹活塞机机型特点EV-511、安全可靠的结构设计;2、运转平稳、噪音低;3、自动压力开关及自动卸载系统的选用;4、功率：1.5KW/2HP;5、排气量：0.21m3/minEV-651、安全可靠的结构设计;2、运转平稳、噪音低;3、自动压力开关及自动卸载系统的选用;4、功率：2.2KW/3HP;5、排气量：0.28m3/min.ET-651、安全可靠的结构设计;2、运转平稳、噪音低;3、自动压力开关及自动卸载系统的选用;4、功率：3KW/4HP; 5、排气量：0.42m3/min.EV-801、安全可靠的结构设计;2、运转平稳、噪音低;3、自动压力开关及自动卸载系统的选用;4、功率：4KW/5HP; 5、排气量：0.52m3/min.ET-801、安全可靠的结构设计;2、运转平稳、噪音低;3、自动压力开关及自动卸载系统的选用;4、功率：5.5KW/7.5HP;5、排气量：0.96m3/min.ET-901、安全可靠的结构设计;2、运转平稳、噪音低;3、自动压力开关及自动卸载系统的选用;4、功率：7.5KW/10HP;5、排气量：1.08m3/minET-151001、安全可靠的结构设计;2、运转平稳、噪音低;3、自动压力开关及自动卸载系统的选用;4、功率：11KW/15HP; 5、排气量：1.67m3/min.ET-1201、安全可靠的结构设计;2、运转平稳、噪音低;3、自动压力开关及自动卸载系统的选用;4、功率：11KW/15HP; 5、排气量：1.8m3/min.ET-201201、安全可靠的结构设计;2、运转平稳、噪音低;3、自动压力开关及自动卸载系统的选用;4、功率：15KW/20HP; 5、排气量：2.12m3/min台湾捷豹螺杆机的特点捷豹螺杆空压机的具有以下优点：缺相保护：三相电源中的任意一相或两相断开，控制电路自动切断电源．逆相保护：当三相电源的相序有误时（导致运转方向相反），不能启动．过负载：电机过负载运行，控制电路自动切断电源．超温保护：排气温度超过设定值，控制电路自动切断电源．超压保护：油气分离器内压力超过设定值，控制电路自动切断电源．空载保护：空载10分钟，自动停机，起节能作用．自动降压：空载起动，起动电流小，减少对电网的冲击．进气调节：自动调节流量功能，节省能源．自动泄荷：先泄荷，后停机，避免重车起动．当压缩机运行中出现某些故障，控制电路可自动切断电源，达到保护机器的作用客户如何选用适合自己的空压机当用户准备选购捷豹空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。

捷豹螺杆空压机安全操作及保养规程

捷豹螺杆空压机安全操作及保养规程前言捷豹螺杆空压机是一种广泛应用于工业领域的压缩机设备，具有高效、节能、可靠的特点。

正确的操作和保养对于确保设备的稳定运行，保证生产效率至关重要。

因此，本文将从安全操作和保养规程两个方面对捷豹螺杆空压机进行详细介绍，以提高设备的安全性和使用寿命。

安全操作规程1.在操作捷豹螺杆空压机前，请仔细阅读《用户使用手册》，熟悉设备的结构、性能、应用范围、使用方法和预防事故的措施。

2.在进行任何维护保养工作前，请先切断电源或切断空压机与空气源之间的连接，确保设备处于停机状态。

3.严格按照操作程序进行操作，并注意周围环境，确保设备周围的通风口和冷却器永远保持通畅。

4.空压机所处的场地应是平坦、洁净、干燥、通风良好的地方，周围设置有足够的安全防护措施，防止人员误入。

5.在操作过程中，严禁使用带火花的工具、打火机等，禁止在设备周围吸烟，以防引起火灾、爆炸事故。

6.在设备使用过程中，发现异常情况应及时停机检修，切勿勉强运行。

7.禁止超负荷运行和长时间连续运行，以免损坏设备或导致安全事故。

8.在设备保养过程中，请勿随意更换、拆卸捷豹螺杆空压机零部件，以免造成不可修复损伤。

9.严格按照保养程序进行设备保养，保证每次保养到位，及时更换易损件，防止出现故障和事故。

10.在每次长时间停机后，应进行检查、清洗、更换油液等维护工作，以防设备因停机时间过长而导致生锈、老化。

保养规程1.日常保养（1）定期巡视：每次操作前应进行检查，确认设备无异常，如异常及时解决。

（2）喷油器: 每年拆卸清洗两次，清洗时将喷孔加热，清除积炭。

（3）清洁配气室和气缸：每年清洗2-3次，抽芯清洗后再装上，根据工作情况确定清洗时间，清洗部位为“V”配气室、气缸、出气管。

（4）清洗冷却器和隔热材料：每年拆卸清洗一次，清洗时应注意不损伤冷却器和隔热材料。

（5）更换时限零部件：每1000小时更换一次油滤器和空气滤清器，制氧机入口进气滤清器每天清洗一次。

空压机控制器说明书

查输入/输出配线。 本机体之接地端子正确接地（第三种接地），可提高产
品的抗干扰能力。 电机保护电流的设置:最大的电机额定电流/1.2
特点：
● LCD 中英文显示. ● 远程/机旁选择控制. ● 联动/独立选择运行. ● 对电机具有起停控制. ● 对空压机进行防逆转保护. ● 对温度进行检测与控制保护. ● 对电压进行检测与保护 ● RS-485 通讯功能，支持 MODBUS RTU 协议。 ● 对电机具有缺相、过载、不平衡、电压过高、电压过低保护功能. ● 高度集成，高可靠性，高性价比.
第 3 页 共 23 页
目录
一、基本操作 ........................................................................................................................................................... 5 1、按键说明 ..................................................................................................................................................... 5 2、指示灯说明 ................................................................................................................................................. 6 3、状态显示与操作 ......................................................................................................................................... 6 4、运行参数、菜单 ......................................................................................................................................... 6 5、用户参数查看及修改 ................................................................................................................................. 7 6、用户参数表及功能 ..................................................................................................................................... 8 7、厂家参数查看及修改 ................................................................................................................................. 9 8、厂家参数表及功能 ................................................................................................................................... 10 9、调整参数 ....................................................................................................................................................11 10、操作权限及密码管理 ............................................................................................................................. 12
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供气停机压力
1.00MPa
当实际供气压力高于此设定压力时，报警停机
卸载压力高限
0.80MPa
用户参数中，压力高限设定只能≤此设定值
修改负载时间
****小时
厂家可修改负载运行时间
修改运行时间
****小时
厂家可修改运行总时间
历史故障复位
****
输入历史故障密码后，历史故障全清除
电流不平衡度
0006
当（最大相电流╱最小相电流）≯〔1+（设定值/10）〕时，不平衡保护动作停机。设定≥15时，不平衡保护不起作用
●自动调节负荷率控制压力平衡
●高度集成，高可靠性，高性价比
●远程/机旁选择控制
●联动/独立选择运行
●RS-485通讯功能
一、基本操作
1、按键说明
图1
I——起动键：按此键可起动电机运行
O——停机键：按此键可停止电机运行
S——设定键：修改完数据后，按此键确认数据存储输入
——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。
键“”，此时出现闪烁位，“” 和“”键变为上翻和下翻键修改当前位， “”变为移位键移动修改位，输入完毕按“S”确认，闪烁位消失。“” 或“”变回移动黑色滚动条，“”变回确定键可继续修改其它用户参数。如不需修改其它参数，按“↳”键返回上级菜单或主菜单。用同样方法可修改其它用户参数。
2）用户参数及功能
一级菜单
本机体之接地端子正确接地（第三种接地），可提高产品的抗杂讯能力。
电机额定电流（跳机电流）的设定按电机铭牌额定电流╳电机过载倍数/1.2倍
特点：
●LCD中英文显示
●对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能
●对电机具有起停控制、运行控制
●对空压机进行防逆转保护
●对多点温度进行检测与控制保护
用“”、“”移动键、确认键“”和返回键“↳”用同样方法可完全观察到运行时间、本次运行时间、维护参数、历史故障、出厂日期、现场故障等运行参数并返回到上级菜单。
b、日历时间
按“” 或“”移动黑色滚动条到“日历”菜单后，按确认键“”后弹出
在停机状态下可对日期、时间进行调整，操作方法为：
按“” 或“”移动黑色滚动条到需修改的参数项后按确定键 “” 后出现闪烁位，此时“” 和“”键变为上翻和下翻键修改当前位， “”变为移位键移动修改位。修改完毕后按“S”确认并保存，“” 或“”变回移动黑色滚动条，“”变回返回键。
c）、运行时间：0～999999小时。
d）、电流显示量程：0～999.9A。
e）、压力：0～1.60MPa。精度；0.01Mpa。
6、相序保护：当保护器检测到错相时，动作时间≤2s；
7、电机保护：本控制器对主电机和风扇电机均具有以上五种基本保护功能
①、堵转保护：起动结束后，当工作电流达到设定电流的四至八倍时，动作时间≤0.2s；
三、型号规格
1、型号说明
MAM—KY02S（40）（B）（T）—Ⅷ
控制方式Ⅷ
T：带RS—485通讯
B：变送器；K：压力开关
适配主电机最大正常工作电流
V：叶片式空压机；S：螺杆式空压机
02型空压机控制器（LCD中文显示）
产品序列
2、适用电机功率规格表
参数
规格
电流围（A）
适配主电机
功率（KW）
备注
说明
MAM—KY02S（20）
螺 杆空 压 机 微 电 脑 控 制 器
MAM-KY02S（B）-（Ⅷ）型
（中文液晶显示-200）
用
户
手
册
市普乐特电子有限公司
地址：市福田区商报路天健工业区25栋西六楼
：（0755）83172098 83172068 邮编：518034
传真：（0755）83172966 E-mail：plt@pltsz.
②、短路保护：只要检测电流达到设定电流的八倍以上时，动作时间≤0.2s；
③、缺相保护：当任何一相电源缺相时,动作时间≤2s；
④、不平衡保护：任何两相间电流相差60～75%时,动作时间≤5s；
⑤、过载反时限保护特性(时间单位为秒)，见下表。倍数＝I实／I设定
当电机运行电流大于或等于设定电流的1.2倍至3.0倍时按下表的过载倍数及动作时间延时动作
二级菜单
设定初值
功能作用
压力、温度预置
压力上限
*.**MPa
卸载压力值
压力下限
*.**MPa
加载压力值
风机启动温度
***℃
控制风机启动，无风机或风机不需保护此项设为“120℃”
风机停机温度
***℃
控制风机停机
启停延时预置
主机启动时间
0008秒
控制器保护电机时要求此时间能躲过电机启动冲击电流，此时间必须大于星角延时+加载延时。
参数项
设定初值
功能与作用
主机额定电流
电机允许最大过载值╱1.2
启动延时过后，当电机电流大于设定值的1.2倍以上时4倍以下时，按过载特性延时跳机
风机额定电流
电机允许最大过载值╱1.2
同上
排气预警温度
105℃
当实际排气温度高于此设定温度时，提示预警
排气报警温度
110℃
当实际排气温度高于此设定温度时，报警停机
网址：.pltsz.
使用注意
使用前，请仔细阅读使用说明书。
只有专业技术人员允许安装MAM—KY。
机械安装时务必充分考虑安装位置，确保散热良好和减少电磁干扰。
实施配线时，请按强电、弱电分开布线规则布线，减少电磁干扰。
继电器输出控制之交流接触器等感性负载必须接突波吸收器。
上电之前仔细检查输入/输出配线。
100～600
50～300
接外部CT
四、尺寸与安装
1、机械安装
A、互感器安装
互感器安装位置应在能测量电机线电流（额定电流）的地方，这样控制器在设定时就可按电机铭牌设定。其具体安装尺寸如下：
图2、CT1结构尺寸（ф36穿孔） 图3、CT1安装尺寸
图4、CT2结构尺寸（ф10穿孔） 图5、CT2安装尺寸
1、开关量：9路开关量输入，10路继电器开关量输出；
2、模拟量：二路Pt100温度输入，二路4～20mA变送输入，两组三相电流输入（配套CT）；
3、相序输入电压：三相380V；
4、控制器工作电源：220V、50Hz、20VA；
5、显示量程
a）、油温：—20～150℃；精度：±1℃。
b）、气温：—20～150℃；精度：±1℃。
08、09分别对应输出开关量端子号27、28、
29、30、31、35、36、37、38、39
3、电源指示：PWR灯
4、运行指示：RUN灯
5、故障指示：ERR灯
图6、主控单元结构尺寸
C、显示面板功能与安装
200型显示面板安装在控制柜面板上。
图
图6、板尺寸及开孔尺寸
2、电气安装基本接线图
图8、接线端子排列图
文本显示器接线端子：
显示面板有五个接线端子和一个显示电缆D形头，分别用于显示连接、Rs—485通讯、24V电源输入。
控制器接线端子：
显示面板与控制器之间用通讯电缆连接。23、24、25为相序输入端子；7、9为排气温度输入端子；CT1为主电机互感器；CT2为风扇电机互感器。32为输出继电器公共端COM1；27控制主接触器；28控制星形接触器；29控制角形接触器；30加载电磁阀；31控制风机；34控制卸放阀； 37运行指示；38为故障指示；39预警指示；40为COM2。42为摸拟地（大地），43、44为220V电源。
油精分器复位
0000小时
更换油精分器使用时间清零
气过滤器复位
0000小时
更换气过滤器使用时间清零
润滑油复位
0000小时
更换润滑油使用时间清零
润滑脂复位
0000小时
更换润滑脂使用时间清零
最大使用
时间预置
油过滤器
9999小时
设为“0”时，油过滤器时间预警不起作用
油精分器
9999小时
设为“0”时，油精分器时间预警不起作用
——下移键：数据修改时，按此键下翻修改该数位；在菜单选择时作为选择键。
——移位键/确认键：修改数据时，此键作为移位键；在菜单选择时作为确定键。
——手动加载/卸载键：在手动方式下，在一定压力围按此键可加载或卸载。
↳——返回键/复位键：在菜单操作时作为返回键返回上一级菜单；故障停机时，按此键复位。
2、状态显示与操作
8～20
4～10
风机电流有0.2~2.5A档、1~5A档、4~10A档三种规格根据风机电流确定
MAM—KY02S（40）
16～40
8～20
MAM—KY02S（100）
30～100
15～50
MAM—KY02S（200）
80～200
40～100
MAM—KY02S（400）
160～400
80～200
MAM—KY02S（600/5）
禁止
设为禁止时，通讯不起作用
通讯编码
0255
通讯地址续上表联动参 Nhomakorabea预置联动状态
主机
多台机联动运行作为“主机”或“从机”
主机控制从机
联动启停
顺序
轮换时间
9999小时
联动机数
0016
联动压力下限
*.**MPa
联动压力上限
*.**MPa
联动延时时间
0000秒
维护参数复位
油过滤器复位
0000小时
更换油过滤器可使使用时间清零
B、控制器安装
控制器安装在控制柜，控制器周围应有一定的空间方便布线。具体尺寸如下：
