风力发电机结构介绍

风力发电机的结构与组成风力发电机是一种利用风能转化为电能的装置，它由多个部件组成。

本文将介绍风力发电机的结构与组成。

一、塔架风力发电机的塔架是支撑整个设备的基础结构，通常由钢铁或混凝土建造而成。

塔架的高度往往决定了风力发电机的发电效率，因为高度可以使其处于更高的风速区域。

二、风轮风轮是风力发电机的核心部件，也被称为风力涡轮机。

它由多个叶片组成，通常为三片或更多片。

叶片的材料通常是复合材料，如玻璃纤维和碳纤维。

风轮的主要作用是捕捉风能并转化为旋转动能。

三、发电机发电机是将旋转的机械能转化为电能的设备。

在风力发电机中，发电机通常位于塔架的顶部，与风轮相连。

它通过叶片的旋转运动产生电流，将机械能转化为电能。

四、变速器变速器是控制风轮旋转速度的装置。

由于风速的不稳定性，风力发电机需要根据风速的变化来调整旋转速度，以保持发电效率。

变速器可以根据需要调整风轮旋转的速度，使其始终在最佳工作状态。

五、控制系统风力发电机的控制系统负责监测和控制整个发电过程。

它可以实时监测风速、风向、温度等参数，并根据这些参数来调整发电机的工作状态。

控制系统还可以进行故障检测和保护，确保风力发电机的安全运行。

六、电力传输系统电力传输系统将发电机产生的电能传输到电网中。

它包括变压器、电缆和开关装置等设备。

变压器用于提高或降低电压，以适应电网的要求。

电缆用于连接发电机和电网，将电能传输到用户。

七、基础设施除了上述主要部件外，风力发电机还需要一些基础设施来支持其正常运行。

例如，风力发电机需要道路或平台来进行维护和保养。

此外，还需要配套的风能资源评估系统和监测系统，以提高发电效率和安全性。

总结起来，风力发电机的结构与组成主要包括塔架、风轮、发电机、变速器、控制系统、电力传输系统和基础设施。

这些部件相互协作，将风能转化为电能，实现可持续发展的清洁能源。

风力发电机的不断发展和推广将对环境保护和能源安全产生积极影响。

风力发电机组的结构及组成在当今追求清洁能源的时代，风力发电作为一种可再生、无污染的能源获取方式，正发挥着越来越重要的作用。

要了解风力发电的原理和运作，首先得清楚风力发电机组的结构及组成。

风力发电机组主要由以下几个部分构成：叶片、轮毂、机舱、塔筒和基础。

叶片是风力发电机组中最为关键的部件之一。

它们的形状和设计直接影响着风能的捕获效率。

通常，叶片采用复合材料制造，如玻璃纤维增强塑料或碳纤维增强塑料。

叶片的外形就像飞机的机翼，具有特定的翼型和扭转角度。

这样的设计能够使风在叶片表面产生升力和阻力，从而推动叶片旋转。

而且，叶片的长度和数量会根据风力发电机组的功率大小而有所不同。

一般来说，功率越大的机组，叶片越长，数量也可能更多。

轮毂则是连接叶片和机舱的重要部件。

它负责将叶片所捕获的风能传递到机舱内部的传动系统。

轮毂的结构强度要求很高，以承受叶片旋转时产生的巨大力量和扭矩。

机舱内部包含了众多核心部件。

首先是主轴，它将轮毂传递过来的旋转动力传递给增速箱。

增速箱的作用是将主轴的低速旋转提高到适合发电机工作的高速旋转。

发电机是将机械能转化为电能的关键设备。

目前，常见的风力发电机有异步发电机和同步发电机两种类型。

除了这些，机舱内还有刹车系统、偏航系统和控制系统等。

刹车系统用于在紧急情况下停止风机的转动，保障设备和人员的安全。

偏航系统则可以使机舱根据风向的变化自动调整方向，以最大程度地捕获风能。

控制系统就像是风机的大脑，负责监测和控制整个机组的运行状态，确保其稳定、高效地工作。

塔筒是支撑机舱和叶片的结构。

它通常由钢材制成，高度可达数十米甚至上百米。

塔筒的高度越高，所接触到的风速通常也越大，从而能够捕获更多的风能。

但同时，塔筒的高度也受到制造工艺、运输条件和成本等因素的限制。

基础是风力发电机组的根基，它要能够承受整个机组的重量以及风荷载等外力的作用。

常见的基础形式有混凝土基础和桩基础等。

基础的设计和施工质量直接关系到整个风力发电机组的稳定性和安全性。

风力发电机的构造及工作原理_风能发电的原理风力发电机是很多人都熟悉的发电机种类，但是大多数的人不清楚风力发电机是如何发电的。

下面一起来看看小编为大家整理的风力发电机的构造及工作原理，欢迎阅读，仅供参考。

风力发电机结构机舱：机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。

维护人员可以通过风力发电机塔进入机舱。

机舱左端是风力发电机转子，即转子叶片及轴。

转子叶片：捉获风，并将风力传送到转子轴心。

现代600千瓦风力发电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。

轴心：转子轴心附着在风力发电机的低速轴上。

低速轴：风力发电机的低速轴将转子轴心与齿轮箱连接在一起。

在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。

轴中有用于液压系统的导管，来激发空气动力闸的运行。

齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。

高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。

它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。

发电机：通常被称为感应电机或异步发电机。

在现代风力发电机上，最大电力输出通常为500至1500千瓦。

偏航装置：借助电动机转动机舱，以使转子正对着风。

偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。

通常，在风改变其方向时，风力发电机一次只会偏转几度。

电子控制器：包含一台不断监控风力发电机状态的计算机，并控制偏航装置。

为防止任何故障(即齿轮箱或发电机的过热)，该控制器可以自动停止风力发电机的转动，并通过电话调制解调器来呼叫风力发电机操作员。

液压系统：用于重置风力发电机的空气动力闸。

冷却元件：包含一个风扇，用于冷却发电机。

此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。

一些风力发电机具有水冷发电机。

塔：风力发电机塔载有机舱及转子。

通常高的塔具有优势，因为离地面越高，风速越大。

现代600千瓦风汽轮机的塔高为40至60米。

绍结机构介风力发电风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电该机组通过风力推动叶轮旋转，塔架和基础等组成。

机、控制与安全系统、机舱、有效的将风能转再通过传动系统增速来达到发电机的转速后来驱动发电机发电，化成电能。

风力发电机组结构示意图如下。

1、叶片2、变浆轴承3、主轴4、机舱吊5、齿轮箱6、高速轴制动器7、发电机8、轴流风机9、机座10、滑环11、偏航轴承12、偏航驱动13、轮毂系统各主要组成部分功能简述如下（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。

叶轮的转动是风作用在叶片上产生的升力导致。

由叶片、轮毂、变桨系统组成。

每个叶片有一套独立的变桨机构，主动对叶片进行调节。

叶片配备雷电保护系统。

风机维护时，叶轮可通过锁定销进行锁定。

（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。

（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。

发电机是将叶轮转动的机械动能转换为电能的部件。

明阳）发电机4（．1.5s/se机组采用是带滑环三相双馈异步发电机。

转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。

（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。

同时提供必要的锁紧力矩，以保障机组安全运行。

（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。

轮毂结构是3个放射形喇叭口拟合在一起的。

轮箱转速比：）发电机：（41550kw 发电机额定功率：发电机额定电压：690v发电机额定电流：1120A发电机额定频率：50Hz发电机转速：1750rpm发电机冷却方式：空-空冷却发电机绝缘等级：H级主刹车系统：变浆制动。

风力发电结构组成
风力发电结构主要由以下几个部分组成：
1. 风力发电机：风力发电机是风力发电系统的核心部分，它通过捕捉和利用风能来产生电能。

风力发电机通常由塔架、转子、发电机和控制系统等部分组成。

2. 塔架：塔架是支撑风力发电机的结构物，通常由钢铁或混凝土等材料构成。

塔架的高度决定了风力发电机的叶片能够捕捉到的风能量。

3. 叶片：叶片是风力发电机中最重要的部分，它通过受到风的作用而转动，将机械能转化为电能。

叶片一般由纤维复合材料或铝合金等材料制成，具有良好的强度和轻巧的特点。

4. 发电机：发电机是将机械能转化为电能的装置，它由转子、定子和输出电路等部分组成。

风力发电机中常用的发电机是永磁直驱发电机和同步发电机，具有高效率和可靠性。

5. 控制系统：控制系统用于监测和控制风力发电机的运行状态，包括风速、叶片角度、输出电压等参数的监测和调节。

控制系统还可以实现风力发电机的启动和停机等功能，保证发电机的安全和高效运行。

6. 输电系统：输电系统用于将风力发电机产生的电能输送到
电网中，包括变压器、电缆和输电线路等部分。

输电系统需要
将风力发电机的输出电压提升到适合输送的电压，并保证电能的传输安全和稳定。

风力发电机结构组成
风力发电机的结构主要由以下几个部分组成：
1. 风叶：风叶是风力发电机的关键部件，它由轻质材料如玻璃纤维和碳纤维制成，通常有两至三片。

风叶通过捕捉风能将其转化为机械能。

2. 主轴：主轴是风力发电机的中心轴，它连接着风叶和发电机。

当风叶受到风力推动旋转时，通过主轴将转动的动力传递给发电机。

3. 发电机：发电机是将机械能转化为电能的装置。

在风力发电机中，发电机通过接收主轴传递的旋转动力，将其转换为电能。

4. 风向调节装置：风向调节装置能够使风力发电机始终面向风的方向，从而最大限度地利用风能。

常见的风向调节装置有风向舵和零位保持器。

5. 塔架：塔架是风力发电机安装的基础结构，用于支撑整个风力发电机系统。

塔架一般由钢材制成，高度可以根据需要进行调整。

6. 控制系统：控制系统用于监控和控制风力发电机的运行状态，包括风向调节、电能输出调整等功能。

控制系统能够使发电机在不同的风速下运行并保持稳定。

以上是常见的风力发电机的主要组成部分，不同型号的风力发电机可能会有所不同。

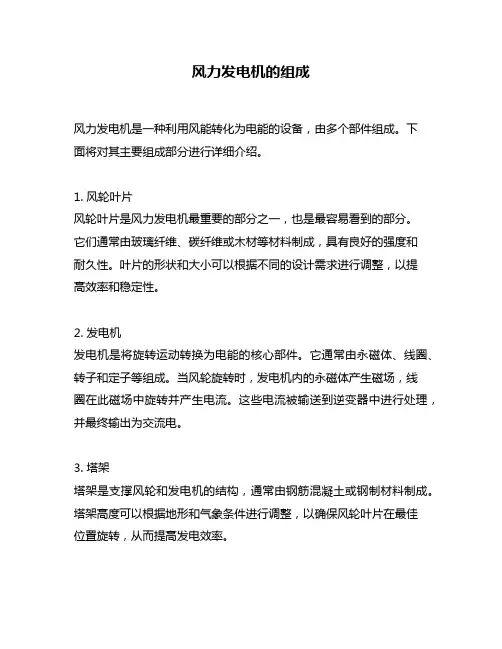

风力发电机的组成风力发电机是一种利用风能转化为电能的设备，由多个部件组成。

下面将对其主要组成部分进行详细介绍。

1. 风轮叶片风轮叶片是风力发电机最重要的部分之一，也是最容易看到的部分。

它们通常由玻璃纤维、碳纤维或木材等材料制成，具有良好的强度和耐久性。

叶片的形状和大小可以根据不同的设计需求进行调整，以提高效率和稳定性。

2. 发电机发电机是将旋转运动转换为电能的核心部件。

它通常由永磁体、线圈、转子和定子等组成。

当风轮旋转时，发电机内的永磁体产生磁场，线圈在此磁场中旋转并产生电流。

这些电流被输送到逆变器中进行处理，并最终输出为交流电。

3. 塔架塔架是支撑风轮和发电机的结构，通常由钢筋混凝土或钢制材料制成。

塔架高度可以根据地形和气象条件进行调整，以确保风轮叶片在最佳位置旋转，从而提高发电效率。

4. 控制系统控制系统是风力发电机的大脑，它可以监测风速、温度和电压等参数，并控制叶片的角度和转速。

这些参数的变化会影响发电机的输出功率和稳定性，因此控制系统非常重要。

5. 逆变器逆变器是将直流电转换为交流电的设备。

它可以将发电机产生的直流电转换为标准的交流电，并将其输送到电网中。

逆变器还可以监测发电机的输出功率和质量，并保持其在合理范围内。

6. 基础基础是支撑整个风力发电机设备的底座结构。

它通常由混凝土或钢筋混凝土制成，具有良好的承载能力和稳定性。

基础必须经过严格设计和施工，以确保风力发电机能够安全地运行。

综上所述，风力发电机是由多个部件组成的复杂设备，每个部件都起着重要作用。

只有这些部件协同工作，才能使风力发电机高效稳定地运行，并为我们提供绿色、可持续的电力。
