单片机模拟试卷001六、设计题（1题13分；2题12分，共25分）1．某单片机控制系统有8个发光二极管。
试画出89C51与外设的连接图并编程使它们由左向右轮流点亮。
2．某控制系统有2个开关K1和K2，1个数码管，当K1按下时数码管加1，K2按下时数码管减1。
试画出8051与外设的连接图并编程实现上述要求。
单片机模拟试卷002四、读程序题(每小题4分，共20分) 1.执行下列程序段后，(P1)=_______。
MOV P1，#5DH CPLCPL CLR SETB2.执行下列程序段后，(A)=_______,(C Y )=____。
MOV A ，#C5H RL A3.下列程序段执行后，(R 0)=_______,(7EH)=____,(7FH)=_______。
MOV R 0，#7EH MOV 7EH ，#0FFH MOV 7FH ，#40H 1NC @R 0 1NC R 0 1NC @R 04.已知(SP)=60H ，子程序SUBTRN 的首地址为0345H ，现执行位于0123H 的ACALL SUBTRN 双字节指令后，(PC)=___,(61H)=_______,(62H)= ____。
5.阅读下列程序，说明其功能。
MOV R 0,#data MOV A,@R 0 RL AMOV R 1，A RL A RL AADD A ，R 1 MOV @R 0,A RET五、编程题(每小题4分，共20分)1.已知在累加器A 中存放一个BCD 数(０～9)，请编程实现一个查平方表的子程序。
2.请使用位操作指令实现下列逻辑操作： BIT=(10H ∨∧(11H ∨C Y )3.已知变量X 存于V AR 单元，函数值Y 存于FUNC 单元，按下式编程求Y 值。
Y=100100x x x >-=<⎧⎨⎪⎩⎪4.已知在R 2中存放一个压缩的BCD 码，请将它拆成二个BCD 字节，结果存于SUM 开始的单元中(低位在前)。
题目：基于单片机的两位数“ +、-、*、/专业：___________ 电气工程及其自动化____________ 班级：___________________________________________ 姓名：___________________________________________ 学号：___________________________________________ 指导老师：________________________________________ 成绩：___________________________________________2012-11-1目录第一章引言...........................................1.1 简述电子密码锁 (3)1.2 本设计主要任务 (3)1.3 系统主要功能 (4)第二章系统主要硬件电路设计 (5)2.1 系统的硬件构成及功能 (5)3.2第三章系统软件设计 (9)3.13.2第四章调试第五章结束语 (13)参考文献 (14)附录源程序第一节引言1.1 简述电子密码锁随着社会物质财富的日益增长和人们生活水平的提高，安全成为居民最为重视的问题。
而锁自古以来就是把守门的铁将军，人们对它的要求十分高，既要求可靠的防盗，又要求简单方便，这也是制锁者长久以来亘古不变研究的主题。
传统的门锁需要涉及大量的钥匙，又要担心钥匙丢失后的麻烦。
另外，如：宾馆、办公大楼、仓库、保险柜等，由于装修施工等人住时也要把原有的锁胆更换，况且钥匙随身携带也诸多便。
随着单片机的问世，出现了带微处理器的密码锁，它除具有电子密码锁的功能外，还引入了智能化、科技化等功能。
从而使密码锁具有很高的安全性、可靠性。
目前西方发达国家已经大量应用智能门禁系统，可以通过多种的更加安全更加方便可靠的方法来实现大门的管理。
但电子密码锁在我国的应用还不广泛，成本还很高，希望通过不断地努力使电子密码锁能够在我国及居民日常生活中得到广泛应用，这也是一个国家生活水平的体现。

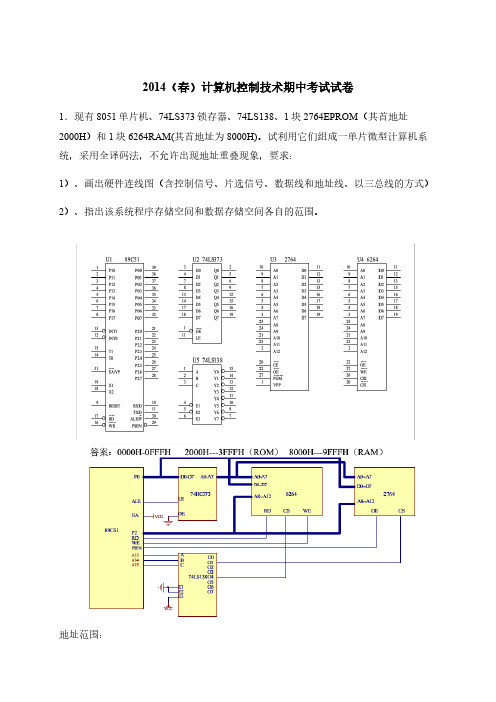

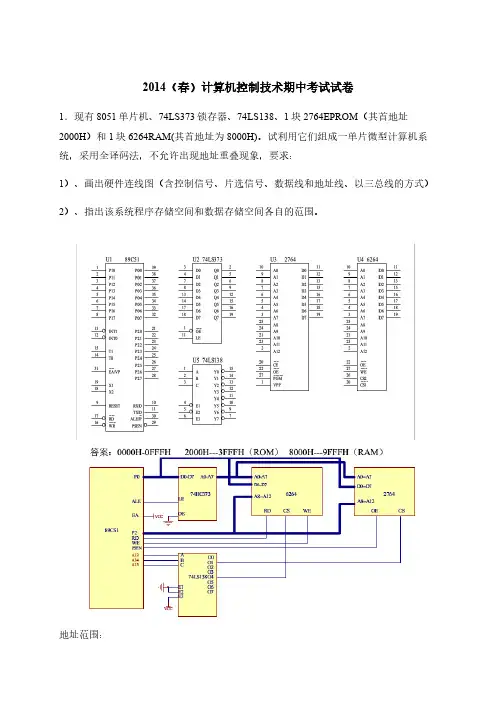

2014（春）计算机控制技术期中考试试卷1．现有8051单片机、74LS373锁存器、74LS138、1块2764EPROM（其首地址2000H）和1块6264RAM(其首地址为8000H)。
试利用它们组成一单片微型计算机系统，采用全译码法，不允许出现地址重叠现象，要求：1）、画出硬件连线图（含控制信号、片选信号、数据线和地址线、以三总线的方式）2）、指出该系统程序存储空间和数据存储空间各自的范围。
地址范围：2000H-3FFFH,8000H-9FFFH2．设有一个LED数码管动态显示电路如图1所示。
已知显示代码存储在内部RAM30H开始的8个单元中，编写程序，动态显示给定的信息。
图1答：汇编语言参考答案：（用Proteus仿真画图的时候，P0口需接上拉电阻）ORG 0000H ;在0000H单元存放转移指令SJMP MAIN ;转移到主程序ORG 0030H ;程序从0030H开始MAIN: MOV 30H,#00H ;给内部RAM30H开始的8个单元内容赋值MOV 31H,#01HMOV 32H,#02HMOV 33H,#03HMOV 34H,#04HMOV 35H,#05HMOV 36H,#06HMOV 37H,#07HMOV DPTR,#TAB ;共阴字形表的入口地址LOOP: MOV R0,#30H ;待显示数的首地址MOV R1,#00H ;控制位选信号LOOP1: MOV P1,R1 ;送位选信号MOV A,@R0 ;取待显示数MOVC A,@A+DPTR ;取待显示数据的字型码CLR P2.7 ;选通74LS377允许控制端MOV P0,A ;送字形LCALL DELAY ;调用延时INC R1 ;选通下一位INC R0 ;地址加一，准备取下一个待显示数CJNE R0,#38H,LOOP1 ;判断8个数据是否显示完SJMP LOOP ;重新开始显示DELAY: MOV R5,#10 ;延时程序，给R5赋值DEL0: MOV R6,#1 ;给R6赋值DEL1: MOV R7,#20 ;给R7赋值DEL2: DJNZ R7,DEL2 ;R7减1不等于0继续执行该行DJNZ R6,DEL1 ;R6减1不等于0跳到DEL1处DJNZ R5,DEL0 ;R5减1不等于0跳到DEL0处RET ;子程序返回TAB: DB 3FH,06H,05BH,04FH,66H,6DH,7DH,07H ;段码表; 0 1 2 3 4 5 6 7 对应内容 DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H; 8 9 A B C D E FEND3.设有一个单片机应用系统用三个LED数码管显示运行结果，电路如图2所示。

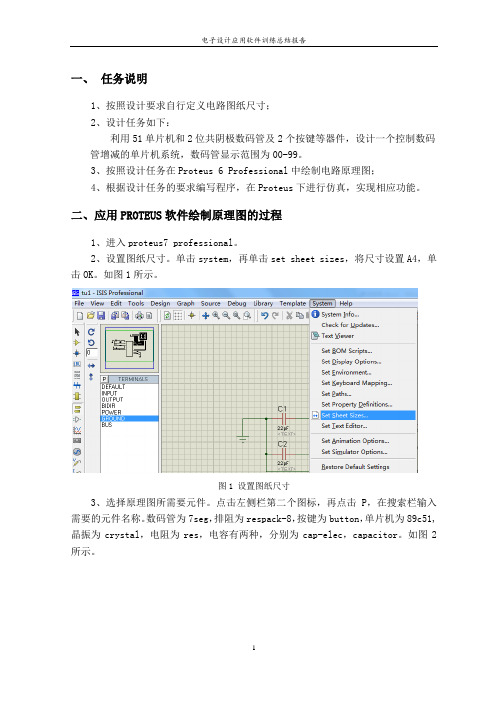

一、任务说明1、按照设计要求自行定义电路图纸尺寸；2、设计任务如下：利用51单片机和2位共阴极数码管及2个按键等器件，设计一个控制数码管增减的单片机系统，数码管显示范围为00-99。
3、按照设计任务在Proteus 6 Professional中绘制电路原理图；4、根据设计任务的要求编写程序，在Proteus下进行仿真，实现相应功能。
二、应用PROTEUS软件绘制原理图的过程1、进入proteus7 professional。
2、设置图纸尺寸。
单击system，再单击set sheet sizes，将尺寸设置A4，单击OK。
如图1所示。
图1 设置图纸尺寸3、选择原理图所需要元件。
点击左侧栏第二个图标，再点击P，在搜索栏输入需要的元件名称。
数码管为7seg，排阻为respack-8，按键为button，单片机为89c51,晶振为crystal，电阻为res，电容有两种，分别为cap-elec，capacitor。
如图2所示。
图2选择原理图所需要元件4、选择电源及地线。
单击左侧栏第8个图标，选择电源VCC，地线GROUND。
如图3所示。
图3 选择电源及地线5、设置元件参数。
双击需要改变参数的元件，按需要修改参数。
6、连接时钟电路部分。
鼠标单击需要连接的一段，这时鼠标变成连线，再将鼠标落在需要连接的另一端即可将原理图完成。
如图4所示。
图4 时钟电路部分7、连接共阴极数码管部分。
因为数码管为共阴极，所以在连接P0口同时，与1k欧姆排阻相连，排阻另一端接5V直流电源，通过P2.6和P2.7控制数码管。
如图5所示。
图5 数码管部分连接电路8、连接按键部分。
通过P3口第二功能放置按键。
用外部中断源0,1控制按键1,2。
按键1,2的功能分别为控制计数的加减，如图6所示。
图6 按键部分原理图9、原理图连接完成。
三、应用PROTEUS软件对原理图进行仿真的步骤以及过程结果1、在keil中编写程序。
由于设计任务是用按键控制正计数和倒计数，则利用两个外部中断分别控制。
单片机实验报告一、实验目的1、学习利用单片机设计简单加减计数,并学会定时/计数器T0/T1的使用.2、学习使用keil和proteus软件.3、熟悉汇编语言并能利用汇编语言编写程序.二、实验思路用T0、T1设计10位以内的按键加减计数：利用T0/T1计数功能实现每次按键的中断,且采用方式2,可以自动重载初值,较为方便.这里不考虑优先级的问题.再分别对T0、T1编写中断处理的程序.要注意的是,加法时, 9加1显示0的情况；减法时,0减1显示9的情况.三、实验原理〔以下不考虑T2的情况〕1、中断的概念CPU在处理某一事件A时,发生了另一事件B请求CPU迅速去处理〔中断发生〕；CPU暂时中断当前的工作,转去处理事件B〔中断响应和中断服务〕；待CPU 将事件B处理完毕后,再回到原来事件A被中断的地方继续处理事件A〔中断返回〕,这一过程称为中断.2、定时/计数器(1)中断控制寄存器〔TCON〕TCON的高4位用于控制定时/计数器的启动和中断申请.其格式如下：TF1<TCON.7>：T1溢出中断请求标志位.T1计数溢出时由硬件自动置TF1为1.CPU响应中断后TF1由硬件自动清0.T1工作时,CPU可随时查询TF1的状态.所以,TF1可用作查询测试的标志.TF1也可以用软件置1或清0,同硬件置1或清0的效果一样.TR1<TCON.6>：T1运行控制位.TR1置1时,T1开始工作；TR1置0时,T1停止工作.TR1由软件置1或清0.所以,用软件可控制定时/计数器的启动与停止.TF0<TCON.5>：T0溢出中断请求标志位,其功能与TF1类同.TR0<TCON.4>：T0运行控制位,其功能与TR1类同.本次试验要用到T0、T1,即TR0、TR1置1.(2)中断允许控制〔IE〕EX0<IE.0>,外部中断0允许位；ET0<IE.1>,定时/计数器T0中断允许位；EX1<IE.2>,外部中断1允许位；ET1<IE.3>,定时/计数器T1中断允许位；ES<IE.4>,串行口中断允许位；EA <IE.7>,CPU中断允许〔总允许〕位.以上都是为1时开启,为0时关闭.本次试验需要开启EA、ET1、ET0,即令IE 为8AH.(3)工作方式寄存器TMODGATE：门控位.GATE＝0时,只要用软件使TCON中的TR0或TR1为1,就可以启动定时/计数器工作；GATA＝1时,要用软件使TR0或TR1为1,同时外部中断引脚或也为高电平时,才能启动定时/计数器工作.C/T：定时/计数模式选择位.C/T＝0为定时模式；C/T =1为计数模式.M1M0：工作方式设置位.定时/计数器有四种工作方式,由M1M0进行设置.这次试验需要计数模式且为方式二,所以,TMOD值设为66H.3、数码管在这里我们使用的是7SEG-COM-AN-GRN数码管,由7个发光管组成的8字形构成的,如下图所示,左边接线顺序下来分别命名为ABCDEFG数码管的接线为共阳接法,即低电平亮,高电平灭.实验中用P0.0-P0.6控制数码管的7段,P0口的八位与发光管的对应关系见下表所示.显示P0.7P0.6P0.5P0.4P0.3P0.2P0.1P0.0HEX——G F E D C B A 0 0 1 0 0 0 0 0 0 40H 1 0 1 1 1 1 0 0 1 79H 2 0 0 1 0 0 1 0 0 24H 3 0 0 1 1 0 0 0 0 30H 4 0 0 0 1 1 0 0 1 19H 5 0 0 0 1 0 0 1 0 12H 6 0 0 0 0 0 0 1 0 02H 7 0 1 1 1 1 0 0 0 78H 8 0 0 0 0 0 0 0 0 00H 91118H四、设计流程N YYNYN<a>主程序 <b>中断响应 五、原理图存数寄存器初始化 中断初始化 开始 数码管显示等待中断按键扫描R0置0是否为加法R0是否为9R0是否为0R0加1R0加1 R0减1 中断返回运行后,初始如上图所示,当按一下第一个键时,数码管显示1,此后每按一次数码管显示数值加1,当数码管显示为9时,按下第一个键,显示为0；初始状态下,当按下第二个键时,数码管显示9,此后每按一次第二个键,数码管显示数值减1.说明实验成功六、汇编程序ORG 0000HJMP MAINORG 000BH //T0〔加法〕中断入口JMP T0_ADDORG 001BH //T1〔减法〕中断入口JMP T1_SUBMAIN: //主程序MOV TMOD,#66H //设置T1、T0方式2计数MOV TL1,#0FFH //为T1、T0设置初值MOV TH1,#0FFHMOV TL0,#0FFHMOV TH0,#0FFHMOV IE,#8AH //CPU、T0、T1开启中断SETB TR1 //启动T1计数器SETB TR0 //启动T0计数器MOV R0,#0 //设置显示的初始值与其地址MOV DPTR,#TABLOOP:MOV A,R0 //输出显示数值MOVC A,A+DPTRMOV P0,ASJMP LOOP //等待中断T0_ADD:CJNE R0,#9,T_END0 //是否需要进位MOV R0,#0RETIT1_SUB:CJNE R0,#0,T_END1 //是否需要借位MOV R0,#9RETIT_END0:INC R0 //加1RETIT_END1:DEC R0 //减1RETITAB: //选择0-9的输出DB 0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00,0x18END七、小结这次实验中,我进一步加深了对单片机与其应用的了解.通过查找资料和老师的帮助,进一步熟练了对keil和proteus软件的操作.在编写程序的过程中也遇到了一些问题,一些语句的使用不够熟练,但现在对它们有了更深的记忆.在编写程序的过程中,我加深了对中断概念和对计数器工作原理的理解.同时,感受了设计程序的流程,为以后的实验积累了一定经验.。

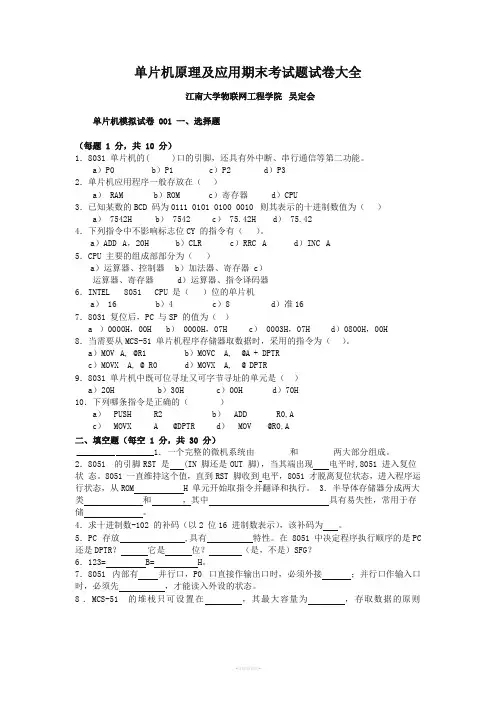

单片机原理及应用期末考试题试卷大全江南大学物联网工程学院吴定会单片机模拟试卷 001 一、选择题（每题 1 分，共 10 分）1．8031 单片机的( )口的引脚，还具有外中断、串行通信等第二功能。
a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（）a） RAM b）ROM c）寄存器d）CPU3．已知某数的BCD 码为0111 0101 0100 0010 则其表示的十进制数值为（）a） 7542H b） 7542 c） 75.42H d） 75.424．下列指令中不影响标志位CY 的指令有（）。
a）ADD A，20H b）CLR c）RRC A d）INC A5．CPU 主要的组成部部分为（）a）运算器、控制器b）加法器、寄存器 c）运算器、寄存器d）运算器、指令译码器6．INTEL 8051 CPU 是（）位的单片机a） 16 b）4 c）8 d）准167．8031 复位后，PC 与SP 的值为（）a ）0000H，00H b） 0000H，07H c） 0003H，07H d）0800H，00H8．当需要从MCS-51 单片机程序存储器取数据时，采用的指令为（）。
a）MOV A, @R1 b）MOVC A, @A + DPTRc）MOVX A, @ R0 d）MOVX A, @ DPTR9．8031 单片机中既可位寻址又可字节寻址的单元是（）a）20H b）30H c）00H d）70H10．下列哪条指令是正确的（）a）PUSH R2 b）ADD R0,Ac）MOVX A @DPTR d） MOV @R0,A二、填空题（每空 1 分，共 30 分）1．一个完整的微机系统由和两大部分组成。
2．8051 的引脚RST 是(IN 脚还是OUT 脚)，当其端出现电平时,8051 进入复位状态。
8051 一直维持这个值，直到RST 脚收到电平，8051 才脱离复位状态，进入程序运行状态，从ROM H 单元开始取指令并翻译和执行。
单片机数码管加减程序数码管加减程序是一种常见的单片机应用程序，用于控制数码管显示数字，并实现加减运算。
本文将从人类视角出发，介绍数码管加减程序的原理和实现方法，帮助读者理解和掌握这一技术。
一、数码管加减程序的原理数码管是一种常见的数字显示装置，由多个发光二极管组成，可以显示0-9的数字。
单片机通过控制数码管的亮灭和显示的数字，实现加减运算的功能。
二、数码管加减程序的实现方法1. 连接电路：首先，需要将数码管连接到单片机的IO口上。
具体的连接方式可以参考数码管和单片机的引脚定义，确保连接正确。
2. 初始化设置：在程序开始时，需要对单片机进行初始化设置，包括设置IO口的输入输出方向和数码管的亮度等参数。
3. 输入数字：接下来，用户可以通过按下按钮或其他输入方式，输入需要进行加减运算的数字。
程序需要读取用户输入的数字，并将其保存在变量中。
4. 加减运算：根据用户输入的数字和加减运算符，进行相应的加减运算。
可以使用单片机的加减指令或函数来实现这一步骤。
5. 显示结果：最后，将运算结果通过数码管显示出来。
可以将结果拆分成多个数字，并依次在数码管上显示。
三、数码管加减程序的应用数码管加减程序广泛应用于计算器、计数器等场景。
通过编程控制数码管的显示，可以实现简单的加减运算，并方便用户进行数字输入和结果显示。
四、总结数码管加减程序是一种常见的单片机应用程序，通过控制数码管的亮灭和显示的数字，实现加减运算的功能。
通过连接电路、初始化设置、输入数字、加减运算和显示结果等步骤，可以实现数码管加减程序的功能。
这一技术在计算器、计数器等场景中有广泛的应用。
希望本文能够帮助读者理解和掌握数码管加减程序的原理和实现方法。
单片机c语言开关程序单片机是一种集成电路，它具有微处理器、存储器和输入输出端口等功能。
在单片机中，C语言是一种常用的编程语言，可以用来开发各种程序。
本文将详细介绍如何使用C语言编写一个简单的开关程序。
开关是我们日常生活中常见的一种电子元件，它可以控制电路的通断。
在单片机中，我们可以通过编写程序来控制开关的状态。
下面是一个使用C语言编写的开关程序示例：```c#include <reg52.h> // 包含单片机的头文件sbit LED = P1^0; // 将P1.0引脚定义为LED输出口sbit SW = P3^2; // 将P3.2引脚定义为开关输入口void main(){LED = 0; // 初始状态下关闭LEDwhile(1){if(SW == 0) // 当开关按下时{LED = 1; // 打开LED}else{LED = 0; // 关闭LED}}}```上述程序使用了51单片机的C语言编程，通过将P1.0引脚定义为LED输出口，P3.2引脚定义为开关输入口，实现了一个简单的开关控制LED的功能。
在主函数中，我们首先将LED置为0，即关闭LED。
然后通过一个无限循环，不断检测开关的状态。
当开关按下时，开关引脚的电平为低电平（0），此时将LED置为1，即打开LED；当开关松开时，开关引脚的电平为高电平（1），此时将LED置为0，即关闭LED。
通过这段简单的代码，我们可以实现一个基本的开关控制LED的功能。
当按下开关时，LED会亮起；当松开开关时，LED会熄灭。
这个程序可以很好地理解开关的工作原理和单片机的输入输出控制。
当然，这只是一个简单的示例程序，实际应用中可能会更加复杂。
在实际开发中，我们可以根据需要添加更多的功能，如控制多个LED灯、设置开关的触发条件等。
通过不断学习和实践，我们可以掌握更多关于单片机C语言开发的技巧和知识，实现更多有趣和实用的功能。
通过C语言编写单片机的开关程序，我们可以实现对开关状态的监测和控制。

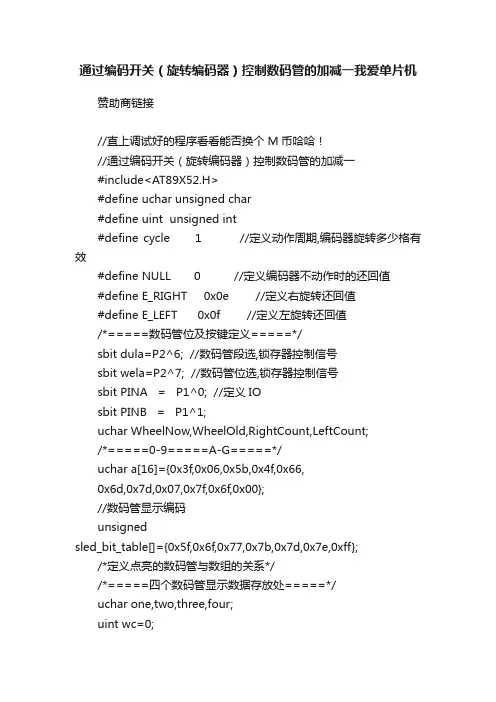

通过编码开关（旋转编码器）控制数码管的加减一我爱单片机赞助商链接//直上调试好的程序看看能否换个M币哈哈！//通过编码开关（旋转编码器）控制数码管的加减一#include<AT89X52.H>#define uchar unsigned char#define uint unsigned int#define cycle 1 //定义动作周期,编码器旋转多少格有效#define NULL 0 //定义编码器不动作时的还回值#define E_RIGHT 0x0e //定义右旋转还回值#define E_LEFT 0x0f //定义左旋转还回值/*=====数码管位及按键定义=====*/sbit dula=P2^6; //数码管段选,锁存器控制信号sbit wela=P2^7; //数码管位选,锁存器控制信号sbit PINA = P1^0; //定义IOsbit PINB = P1^1;uchar WheelNow,WheelOld,RightCount,LeftCount;/*=====0-9=====A-G=====*/uchar a[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00};//数码管显示编码unsignedsled_bit_table[]={0x5f,0x6f,0x77,0x7b,0x7d,0x7e,0xff};/*定义点亮的数码管与数组的关系*//*=====四个数码管显示数据存放处=====*/uchar one,two,three,four;uint wc=0;/*=====函数定义=====*/ void delay(uint x);void display(void);//void key();void led_analyze(uint i);/*====延时函数=====*/ void delay(uint x){uint i;for(i=0;i<x;i++);}/*====显示函数=====*/ void display(void){//送段码dula=0;P0 =a[one];dula=1;dula=0;//数码管位选wela=0;P0=sled_bit_table[0]; //开显示wela=1;wela=0;delay(200); //调用键盘扫描wela=0;P0=sled_bit_table[6];wela=1;wela=0; //关显示dula=0;P0=a[two];dula=1;dula=0;//数码管位选wela=0;P0=sled_bit_table[1]; //开显示wela=1;wela=0;delay(200); //调用键盘扫描wela=0;P0=sled_bit_table[6];wela=1;wela=0; //关显示dula=0;P0=a[three];dula=1;dula=0;//数码管位选wela=0;P0=sled_bit_table[2]; //开显示wela=1;wela=0;delay(200); //调用键盘扫描wela=0;P0=sled_bit_table[6];wela=1;wela=0; //关显示dula=0;P0=a[four];dula=1;dula=0;//数码管位选wela=0;P0=sled_bit_table[3]; //开显示wela=1;wela=0;delay(200); //调用键盘扫描wela=0;P0=sled_bit_table[6];wela=1;wela=0; //关显示}/*====分解显示数据=====*/void led_analyze(uint i){i=i%10000;four=i/1000; // 千位three=(i/100)%10; // 百位two=(i%100)/10; // 十位one=(i%100)%10; // 个位}//===================================== ============uchar WheelRight(){LeftCount=0;RightCount++;if (RightCount>=cycle){RightCount=0;return(E_RIGHT);}elsereturn(NULL);}//===================================== ================uchar WheelLeft(){RightCount=0;LeftCount++;if (LeftCount>=cycle){LeftCount=0;return(E_LEFT);}elsereturn(NULL);}//===================================== ============================uchar EncoderProcess(){uchar keytmp;PINA = 1;PINB = 1;WheelNow=WheelNow<<1;if (PINA==1) WheelNow=WheelNow+1; // 读 PINAWheelNow=WheelNow<<1;if (PINB==1) WheelNow=WheelNow+1; // 读 PINBWheelNow=WheelNow & 0x03; // 将 WheelNow 的 2 - 7 位清零,保留 0 - 1 两个位的状态.if (WheelNow==0x00) return(NULL); //当 PINA 和 PINB 都为低电平时退出,低电平区不做处理keytmp=WheelNow;keytmp ^=WheelOld; // 判断新读的数据同旧数据if (keytmp==0) return(NULL); // 新读的数据同旧数据一样时退出.if (WheelOld==0x01 && WheelNow==0x02){ // 是左旋转否WheelOld=WheelNow;return(WheelLeft()); //左旋转}elseif (WheelOld==0x02 && WheelNow==0x01){ // 是右旋转否WheelOld=WheelNow;return(WheelRight()); //右旋转}WheelOld=WheelNow; // 保存当前值return(NULL); // 当 PINA 和 PINB 都为高电平时表示编码器没有动作,退出}//===================================== ===================================== void inc(){wc++;if(wc>9999) wc=0;//如果WG大于9999则将它清零led_analyze(wc);} // 在此处设置断点看 num 加的变化//===================================== ===============================void dec(){wc--;if(wc>9999) wc=9999;led_analyze(wc);} // 在此处设置断点看 num 减的变化//===================================== ====================================== void main(){while (1){switch(EncoderProcess()){case E_RIGHT: inc(); break;case E_LEFT: dec(); break;}display();}}。
单片机数码管加减二进制程序设计1.引言1.1 概述概述部分的内容可以按照以下方式编写：引言是文章的起点，它应当简要介绍本文将要讨论的主题以及相关背景信息。
本文将讨论关于单片机数码管加减二进制程序设计的内容。
单片机数码管是指一种数字显示装置，它由七段LED数码管组成，能够显示0~9十个数字及部分字母。
二进制编码是计算机用来表示和处理数字的一种最基本的编码方式。
本文将首先介绍单片机数码管的基本原理和工作原理，包括其结构、显示方式和控制方法等。
然后，将详细探讨二进制编码的原理，包括二进制数的表示方法和转换方式。
最后，将展示如何通过程序设计来实现单片机数码管的加减功能，给出相应的示例代码和运行结果。
通过本文的阅读，读者将能够了解到单片机数码管的基本知识和原理，并掌握二进制编码的相关概念和计算方式。
同时，读者还将学会如何通过程序设计来实现单片机数码管的加减功能，从而加深对单片机编程和数字电路设计的理解和应用能力。
总之，本文旨在介绍单片机数码管加减二进制程序设计的相关知识，帮助读者理解和掌握该领域的基本原理和实际应用。
接下来的章节将逐一展开相关内容的详细介绍。
1.2文章结构文章结构部分的内容可以包括以下内容：本文主要分为三个部分：引言、正文和结论。
引言部分主要包括概述、文章结构和目的。
概述部分介绍了本文要讨论的主题——单片机数码管加减二进制程序设计。
数码管是一种常见的显示设备，而单片机则是控制和操作数码管的核心组成部分。
本文旨在介绍单片机数码管的基本原理，并通过编写加减二进制程序来实现相应的功能。
文章结构部分说明了整篇文章的组织结构。
根据逻辑和内容的安排，本文分为引言、正文和结论三个部分。
引言部分首先简要介绍了本文要解决的问题和讨论的主题，接着给出了文章结构的组成部分和各部分的内容概要。
这样读者在阅读时可以清楚地知道本文的结构和主要内容，在阅读时可以更好地理解和掌握文章的内容和意义。
正文部分是本文的核心内容，主要包括单片机数码管的介绍和二进制编码原理的讲解。
