精密加工技术与设备操作培训ppt

精密加工技术与设备操作培训ppt


刀具几何参数
刀具的几何参数如前角、后角、 主偏角和副偏角等对切削力、切 削热和加工表面质量有很大影响 ，合理选择刀具几何参数可以提
高加工精度和效率。
刀具磨损与破损
刀具磨损和破损是影响加工质量 和效率的主要因素，因此需要定 期检查刀具的磨损情况，及时更
换破损刀具。
工件装夹与定位
工件装夹方式
根据工件形状和加工要求选择合适的装夹方式，如三爪卡盘、四 爪卡盘、顶尖、心轴和压板等。
切削液的种类与选择
常用的切削液有油基切削液和水基切削液，选择 合适的切削液需要考虑加工要求、刀具材料、工 件材料和环保要求等因素。
切削液的供给方式 切削液的供给方式有浇注、喷雾和浸没等，应根 据加工要求和设备条件选择合适的供给方式。
04
精密加工设备操作规 范
数控机床操作规范
启动与关闭
在启动数控机床前，应确保机床周围环境安全，检查电源 是否正常，遵循正确的开机顺序。关闭时，应先关闭主电 源，然后进行其他后续清理工作。
电子制造领域应用案例
集成电路板加工
利用精密加工技术制造集成电路板，确保电路的精度和可靠性。
微型零件加工
通过高精度微型加工设备对微型零件进行加工，满足电子产品的微型化需求。
其他领域应用案例
要点一
医疗器械制造
利用精密加工技术制造医疗器械，确保医疗器械的精度和 安全性。
要点二
钟表制造
通过精密加工技术制造钟表零部件，提高钟表的精度和稳 定性。
THANK YOU
手动操作
熟悉数控机床的手动操作方式，包括手动模式的选择、坐 标轴的移动、刀具的装卸等。
程序输入与编辑
掌握数控加工程序的输入、编辑和管理，了解常见的编程 语言和格式。
模具加工精度及表面质量ppt课件

模具加工精度及表面质量ppt课件


★★★
钻削
★★★★
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
加工误差
• 被加工零件的实际几何参数对理想(设 计) 的几何参数会产生误差，这些误差 可以分解为尺寸误差、表面形状误差和 表面相互位置误差。
• 制造零件时，应在最低加工成本条件 下，将这些误差控制在设计所允许的公 差范围之内。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
线轮廓度()
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
面轮廓度()
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
• 这些单一要素的形状所允许的变动量称为 形状公差。形状公差的公差带就是限制实际要 素的变动区域。制造零件时，构成零件几何特 征的实际要素必须控制在此区域内，即必须满 足形状公差的要求。
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
(1)尺寸精度
尺寸精度指的是零件的直径、长度、表面间距离等尺 寸的实际数值与理想数值的接近程度。尺寸精度是用尺 寸公差来控制的。尺寸公差是切削加工中零件尺寸允许 的变动量。在基本尺寸相同的情况下，尺寸公差愈小， 则尺寸精度愈高。国标GBl800—79至GBl084—79将确定 尺寸精度的标准公差等级分为20级，分别为IT01，IT0， ITl，IT2，…，ITl8，其中IT01的公差最小，尺寸精度最 高。切削加工所获得的尺寸精度一般与所使用的设备、 刀具和切削条件等密切相关。尺寸精度愈高，零件的工 艺过程愈复杂，加工成本也愈高。因此，在设计零件时， 在保证零件使用性能的前提下，应选用较低的尺寸精度。
模具加工工艺知识培训课件

模具加工工艺知识培训课件

模具调试
根据产品生产要求，对组装好的模具进行调整和调试，使模具达到最佳工作 状态。
模具维护与保养
模具维护
定期对模具进行检查、润滑、清洁和维护，保证模具的正常使用。
模具保养
采用合理的保养措施，如定期涂覆防锈油、清洁模具表面等，对模具进行长期有 效的保养。
04
模具加工工艺的优化与改进
模具加工工艺的精度控制
其他模具加工工艺
总结词
特种、多功能
特种
除了上述三种模具加工工艺，还 有其他特种模具加工工艺，如真 空吸塑成型、热压成型等。
多功能
这些特种模具加工工艺能够实现多 种功能，满足不同产品的生产需求 。
03
模具加工工艺的详细知识
模具材料的选用和处理
模具材料的选用
根据模具的用途、使用性能要求以及加工制造工艺特点，选用合适的模具材料。
详细描述
在选用模具材料时，需要考虑材料的硬度、耐腐蚀性、耐磨性和抗疲劳性等 多种因素。同时，还需要考虑材料的价格和加工成本。常见的模具材料包括 钢材、铝合金、铜合金等。
模具制造和加工误差
总结词
模具制造和加工误差可能导致模具配合不准确、表面粗糙、结构不合理等问题， 影响模具的使用效果和寿命。
详细描述
应用范围
模具加工工艺广泛应用于汽车、航空航天、电子、家电、化工等领域，对推 动国民经济的发展具有积极的作用。
02
模具加工工艺的类型与选择
冲压模具加工工艺
总结词
高效、环保
高效生产
冲压模具加工工艺是一种 高效的生产工艺，能够实 现大批量、连续性生产。
环保特点
冲压模具加工工艺具有低 噪音、低能耗、低污染等 特点，符合环保生产要求 。
精度控制技术
模具制造工艺培训课件(ppt 93页)

模具制造工艺培训课件(ppt 93页)

4.1.5 型腔模电火花加工
• 型腔——多为三维曲面， 4.1.5.1 工艺特点与工艺方法 1. 工艺特点 （1）要求电极损耗小，以保证成形精度； （2）要求加工速度快； （3）侧面修光宜用精加工电极或平动头。
汽车轮毂压铸模
2. 工艺方法及其选择
1）单电极直接加工法 • 用于小截面型腔加工，形状简单，精度不高 2）单电极平动加工法 • 粗加工基本成形后，平动（粗→中→精） • 特点：一个电极，一次定位， 精度：深100，
机制动
• 走丝换向控制 停加工脉冲电源，停计算机 运算
• 工作台控制方式的选择 自动，手动，点动
• 限位控制；照明控制；其它控制 工作液泵 的启动、停止；自动绕丝，垂直检查等
6）夹具 桥式，弱磁力，人工分度夹具 7）附件 绕丝装置，手动紧丝工具，垂直检
具，绘图划针，张力计
2. 脉冲电源（框图）
• 晶体管脉冲电源与成形机同，但功率小， 频率高（适用于正极性加工），
（低速机上）双丝线切割 先粗后细，自动切换
中速走丝
低速走丝的性能，高速走丝的成本
性能比较（引自上海特略精密数控机床有限公司产品广告，2013）
种类及 机床厂商
国产 某中走丝机
日本 慢走丝机
台湾 慢走丝机
国产 慢走丝机
国产 快走丝机
最大加工效率 mm2/min 300
220
150
100
80
精度 /μm ±3
多电极加工法
4.1.5.2 型腔模电极设计与制造
1. 电极材料 • 石墨 型号：KS-25，DS-52 W，GS450，GS
800，……， • 紫铜 大Ton，低Ip，Toff不应太大，不冲油 • Cu-W、Ag-W

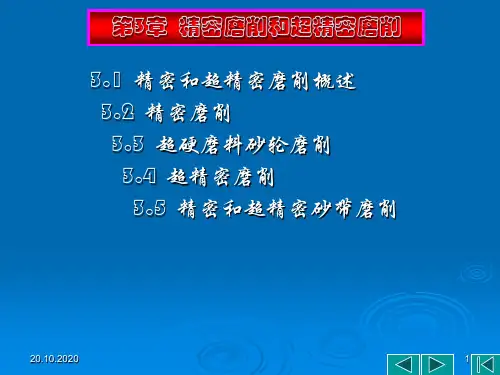

精密磨削加工PPT培训资料

精密磨削加工PPT培训资料


20.10.2020
8
第1节 精密和超精密磨削概述
三、精密和超精密涂覆磨具
涂覆磨具分类
涂
覆
磨
具
工
基
作
底
形
条
材
状
件
料
耐 水
干 磨
复 合
塑 料 膜
化 纤 布
棉 布
纸
盘 状
带 状
环 状
卷 状
页 状
20.10.2020
9
第1节 精密和超精密磨削概述
三、精密和超精密涂覆磨具
20.10.2020
10
第1节 精密和超精密磨削概述
精密砂带磨削：砂带粒度W63～W28，加
工精度1μm，Ra0.025;
超精密砂带磨削：砂带粒度W28～W3，加
工精度0.1μm，Ra0.025～0.008μm。
20.10.2020
4
第1节 精密和超精密磨削概述
一、精密和超精密加工分类
游离磨料加工
磨料或微粉不是固结在一起， 而是成游离状态。 传统方法：研磨和抛光 新方法：磁性研磨、弹性发射 加工、液体动力抛光、液中研 抛、磁流体抛光、挤压研抛、 喷射加工等。
20.10.2020
20
第3节 超硬磨料砂轮磨削
二、超硬磨料砂轮修整
软钢磨削整形法
20.10.2020
单滚轮法
双滚轮法
21
第3节 超硬磨料砂轮磨削
二、超硬磨料砂轮修整
滚压挤轧法
用碳化硅、刚玉、硬质合金或钢铁等制成修整轮， 与超硬磨料砂轮在一定压力下进行自由对滚，使 结合剂破裂形成容屑空间，并使超硬磨粒表面崩 碎形成微刃。加入碳化硅、刚玉等游离磨料，依 靠游离磨料挤轧作用进行修锐。
电子课件-《模具制造机械加工技术》-B01-2598 模块六 模具零件精密加工电子课件

电子课件-《模具制造机械加工技术》-B01-2598 模块六 模具零件精密加工电子课件


4）投影机。投影机的液晶显示屏尺寸为540mm×420mm，投影倍率为 20倍、50倍，如图6-1-7所示。为了使投影清晰可见，投影机的显示屏上配 备有放大镜，放大镜的倍率有×2.2、×4。
图6-1-7 投影机的屏幕及放大镜
弹子油杯润滑根据放大倍数,在它上面只能看到工件上10.8 mm×8.4 mm 的轮廓,因此一次只能磨削10.8 mm×8.4 mm 的工件。如果工件的外形尺寸 超过这个范围,就要采用分段磨削的方法,放大图就要按一定的基准分段绘 制。如图6-1-8 a所示的工件外形,将其分为三段,把每段曲线放大50倍后绘 在一张图样上,如图6-1-8 b所示,然后逐段磨出工件外形。
同时，为了加工多种难磨削材料，减轻砂轮磨削损耗和降低磨削时的 发热，光学曲线磨床采用了湿式盖套（图6-1-6），可以满足湿式磨削加工。
图6-1-5 新型的砂轮升降台
图6-1-6 湿式砂轮盖套
3）坐标工作台。为了提高加工效率，数控自动光学曲线磨 床,已对坐标工作台的纵向和横向进给实现数控。使用时,只 需要按规定倍数绘制工件设计放大图,安装在光屏上,再用手 动进给手轮,将砂轮顶端对准放大图的形状变化点上后,以简 单输入方式控制砂轮座纵向和横向进给两轴的数控运转。
模块六 模具零件精密加工
课题一 成型磨削加工简介 课题二 坐标镗床加工简介 课题三 坐标磨床加工简介
课题一 成型磨削加工简介
一、成形磨削用磨床
成形磨削是精加工成形表面的一种方法，它是把 复杂成形表面分解成若干个平面、圆柱面等简单形状 表面，然后分段磨削，并使用其连接光滑、圆整，达 到图样要求。
许多形状复杂的凸凹模刃口，一般都是由一些圆 弧与直线组成，如图6-1-1所示，采用成形磨削加工， 会使它们在连接处光滑过渡，符合设计要求。
精密加工技术与设备操作培训ppt

精密加工技术与设备操作培训ppt

详细描述
激光加工工艺主要依赖于激光器和数控机床，通过精确控制 激光能量和加工参数，实现高精度的激光加工。该工艺适用 于各种材料，尤其适合加工高硬度、高精度要求的零件。
电火花加工工艺
总结词
电火花加工工艺是一种利用电火花对材料进行加工的工艺方法，具有高精度、高效率的 特点。
详细描述
电火花加工工艺主要依赖于电火花机床和电极，通过精确控制电火花放电参数，实现高 精度的电火花加工。该工艺适用于各种材料，尤其适合加工高硬度、高精度要求的零件
根据工件大小和形状选 择合适的装夹方式，确 保工件装夹牢固、稳定 。同时，应遵循装夹操 作规程，确保操作过程 安全可靠。
在加工过程中，应密切 关注切削状态和切削参 数变化，如有异常应及 时调整或停机检查。
激光加工设备操作规范
01 激光安全防护
02 激光参数设置
03
04
工件固定与定位 冷却与排烟
05 定期维护与保养
案例三：超硬材料的高效磨削
高效率、高耐用性、低成本
超硬材料具有极高的硬度和耐磨性，传统的加工方法难以满足需求。在案例中，采用高效磨削技术，选用适合超硬材料的磨 料和磨液，通过精确控制磨削参数，实现了超硬材料的高效磨削，同时提高了磨削工具的耐用性和降低加工成本。
THANKS
感谢观看
精密加工技术涉及到多个学科领域，如机 械工程、物理学、化学等，多学科交叉将 有助于推动精密加工技术的发展。
02 精密加工设备介 绍
数控机床
数控机床是精密加工中的重要设 备之一，它能够实现高精度、高
效率的加工。
数控机床通过计算机程序控制机 床的运动，可以加工各种复杂的
零件和曲面。
数控机床的种类繁多，包括数控 铣床、数控车床、数控磨床等， 广泛应用于航空、汽车、模具等
模具精ppt课件

模具精ppt课件

.
3.3 典型模具设计
• 冲裁力和模具寿命
– 间隙大时，冲裁力有一定程度的减小，卸料力和推件 力也随之减小。
– 冲裁时，抷料对凸、凹模刃口产生侧压力，并在凸模 与被冲孔之间以及凹模与落料件之间均有摩擦力。间 隙越小，侧压力和摩擦力随之增大。此外，再生产中， 模具因受制造误差和装配精度的限制，凸模不可能绝 对垂直于凹模平面，而间隙分布也不可能十分均匀。 因此，过小的间隙会使凸、凹模刃口磨损加剧，寿命 下降。而较大的间隙则可使凸、凹模侧面与材料间摩 擦减小，并减小不均匀的不利影响，从而提高了模具 的寿命；但间隙过大，坯料弯曲相应增大，使凸模与 凹模刃口断面上的压力分布不均匀，易产生崩刃和塑 性变形，因而对模具寿.命不利。
.
3.3 典型模具设计
.
3.3 典型模具设计
• 裁件的尺寸精度和粗糙度
– 制件的尺寸精度以不高于IT12 级为宜。如无特 殊的要求，外形尺寸应低于IT10级，内形尺寸 精度应低于IT9级。对精度要求高于IT10级的 冲裁件，应在模具结构设计方面采取措施，如 提高定位精度，采用弹压卸料顶件装置，提高 模具制造精度或采用精冲技术等。
不大，一般为4o～6o
间隙值的大小主要取决与t和
s t
两个因素。
.
3.3 典型模具设计
• 刃口尺寸的计算 • 凸、凹模尺寸计算原则
– 冲裁时，冲孔直径和落料件外形尺寸均取决于光 亮带的尺寸。该尺寸通常由通用量具实测得到， 也是确定冲件尺寸的唯一依据。实践证明，落料 件的尺寸接近于凹模刃口尺寸；冲孔的尺寸接近 于凸模刃口的尺寸。所以，落料时取凹模作为设 计的基准件；冲孔时取凸模作为设计的基准件。 计算凸、凹模尺寸时应遵守的原则如下：
.
3.3 典型模具设计
模具零件的精密加工培训课件

模具零件的精密加工培训课件

模具零件的精密加工培训课件1. 简介本课件旨在介绍模具零件的精密加工过程，包括材料选择、加工工艺、加工设备和常见问题解决等方面的内容。

通过本课程的学习，您将能够掌握模具零件精密加工的基本知识和技能，提高加工质量和效率。

2. 模具零件的常见材料2.1 金属材料•铝合金•铜合金•不锈钢•钢铁•钛合金2.2 非金属材料•塑料•聚氨酯•聚碳酸酯•聚酰亚胺•玻璃纤维增强塑料3. 模具零件的加工工艺3.1 设计与制造•模具设计原理•模具结构和成型方式•模具加工流程•数控加工技术3.2 精密加工•传统加工方法•数控机床加工方法•切削加工工艺•精密磨削工艺4. 模具零件的加工设备4.1 切削工具•钻头•铣刀•刨刀•刀具材料4.2 数控机床•数控车床•数控铣床•数控磨床•数控线切割机4.3 精密测量设备•游标卡尺•数显卡尺•数显深度尺•微量千分尺5. 模具零件加工常见问题及解决方法5.1 加工误差•加工尺寸超差•加工表面粗糙度不达标•加工轴线偏移5.2 工艺选择问题•材料选择•切削参数选择•表面处理方法选择5.3 加工设备问题•机床精度不达标•刀具磨损6. 结语通过本课程的学习，您已经掌握了模具零件精密加工的基础知识和技能。

希望您能够在实际工作中运用所学知识，提高模具零件加工的质量和效率。

如有任何疑问，请随时与我们联系。

谢谢！以上是模具零件的精密加工培训课件的大致内容。

详细的内容可以根据实际需求进行补充和修改。

模具数控加工培训课件PPT(共 103张)

模具数控加工培训课件PPT(共 103张)


识记
理解 ☆ ☆ ☆ ☆ ☆ ☆ ☆
应用
☆ ☆ ☆ ☆ ☆ ☆
☆
☆
☆
☆
重点 难点 ☆
模具制造技术
知识点
3.5模具数控加工及数控工艺设计 3.5.1数控加工的模具零件结构 3.5.2编程原点及定位基准的选择 3.5.3刀具的选择及走刀 3.5.4走刀速度 3.6模具的高速数控切削技术 3.6.1高速切削的原理 3.6.2高速切削的关键技术 3.6.3高速切削刀具技术
☆
☆
☆☆
☆
☆
☆
☆
模具制造技术
知识点 3.2.3数控加工程序的结构与格式 3.2.4数控加工基本指令的应用 3.3数控铣床编程要点及示例 3.3.1切削条件选择 3.3.2工艺分析与刀具切削路径 3.3.3编程要点 3.3.4编程示例 3.4加工中心编程要点及举例 3.4.1编程要点
3.4.2编程举例
3.数控机床的分类
按机械运动的轨迹可分为点位控制系统、直线控制系统和 轮廓控制系统。
按伺服系统的类型可分为开环控制系统、闭环控制系统和 半闭环控制系统。
按控制坐标轴数可分为两坐标数控机床、三坐标数控机床 和多坐标数控机床。
按数控功能水平可分为高档数控机床、中档数控机床和低 档数控机床。
按照数控机床的加工方式 金属切削类数控机床（如数控车床、数控铣床等）。 金属成形类数控机床（如数控折弯机、数控冲床等）。 特种加工类数控机床（有数控电火花线切割机床、数控 电火花成形机床等）。
模具制造技术
（4）有利于生产管理现代化 用数控机床加工零件，能准确地计算零件的加工工时，并 有效地简化了检验和工夹具、半成品的管理工作。 （5）减轻劳动强度,改善劳动条件 操作者不需繁重而又重复的手工操作。 （6）成本高 数控加工初始投入资金大（数控设备及计算机系统），复 杂零件的编程工作量也大.
模具技术PPT课件

模具技术PPT课件


2021/6/14
返回
第16页/共52页
上一张 下一16张
2021/6/14
图２-８凹模与凸模的压印
返回
第17页/共52页
上一张 下一17张
（一）压印锉修方法 1、单型孔压印锉修 2、多型孔压印锉修 （1）用精密方箱夹具进行多型孔压印
2021/6/14
返回
第18页/共52页
上一张 下一18张
（2）配压印
（二）工件的定位方式
模板加工常用三人相互垂直的平面作定位基准，这有利于保证孔系和各平 面间的相互位置精度，定位准确可靠，夹具结构简单，工件装卸方便，在生产中 就用较广。
（三）工艺过程
（1）加工工艺过程实例 铣削加工主要是平面加工，现在冷冲模上模座的加工为 例，介绍其加工工艺过程的编制，并进行工艺分析。
成镶拼结构
2021/6/14
返回
第37页/共52页
上一张 下一37张
第四节 模具成形零件的精密加工
一、坐标镗床加工 （一）坐标镗床的加工范围 （二）工件的安装 （三）镗削方法 二、坐标磨床加工 （一）坐标磨床的工艺范围 （二）工件的安装 （三）磨削方法
2021/6/14
返回
第38页/共52页
上一张 下一38张
返回
第7页/共52页
上一张 下一7张
（2）加工要点 （3）工艺分析 • 导柱和导套的工艺过程可以归纳为： 备料→粗加工和半精加阶段→ 热处理→精加工阶段 → 光整加工阶段
2021/6/14
返回
第8页/共52页
上一张 下一8张
二、铣削加工
（一）铣削加工工艺范围
铣削加工主要加工模具零件上的平面，各种沟槽和各咱型腔、型孔。

第一章模具机械加工基础PPT课件

企业（或车间、工段、班组、工作地） 生产专业化程度的分类称为生产类型。
Page 10
1.1.2 模具工艺规程制定的原则和步骤
1．模具工艺规程的作用
工艺规程的作用体现在以下方面： （1）工艺规程是指导生产的重要技术文 件。 （2）工艺规程是生产组织和生产管理的 依据。 （3）工艺规程是新建或扩建工厂或车间 主要技术资料。
Page 8
（5）走刀 有些工步，由于加工余量较大，需
要对同一表面分几次切削，刀具从被加 工表面每切下一层金属层即称为一次走 刀。每个工步可以包括一次走刀或几次 走刀。
Page 9
3．生产纲领和生产类型
（1）生产纲领 企业在计划内应生产的产品的年生产量
称为生产纲领。零件的年生产纲领由下式计 算：N＝Qn（1+a）（1+b） （2）生产类型
Page 2
状、 尺寸和机械性能等，使之变为合格零件的 过程，称为机械加工工艺过程。
模具加工工艺规程是规定模具零部件 机械加工工艺过程和操作方法等的工艺文 件。它集中体现了模具生产工艺水平的高 低和解决各种工艺问题的方法和手段。
Page 3
表1－4 列举了几种在常规工艺条件下 零件的结构工艺性分析的实例。
Page 18
2．零件的技术要求分析
零件的技术要求包括：尺寸精度、几何 形状精度、各表面的相互位置精度、表面质 量、零件材料、热处理及其它要求。分析时 应注意以下两点：
（1）零件的技术要求既要满足设计要求， 又要便于加工。
（2）在满足产品使用性能的条件下，零件 图上标注的尺寸精度等级和表面粗糙度要求 应取最经济值。
基准是在零件图上或实际的零件上，用 来确定其它点、线、面位置时所依据的那些 点、线、面。基准按其功用不同可分为设计 基准和工艺基准。 （1）设计基准
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3.1.1 坐标镗床及其测量系统 • 设备结构 卧式，立式（单、双柱） • 主要特点：带有能指示工作台坐标位置的精密测
量装置。 • 孔的尺寸精度 IT6~ IT7级，0.8粗糙度，孔距精度
0.005~0.010mm • 光学测量系统 放大40倍，控制精度1/1000mm，
数显 • 显微镜例子
3.3.1.2 主要附件
3.3.3
成形磨削
3.3.3.1 概述
• 3类成形面：旋转成形面（如手柄）；直母线成形 面（如凸模）；立体成形面（如叶片）
• 原理：把零件轮廓分成若干简单单元（直线面、 圆弧面、圆柱面），然后按照一定顺序逐段磨削， 使之达到图样上的技术要求。 比喻：削铅笔，右 手执刀，左手执铅笔
• 设备 曲线磨床（成形磨床）
2）坐标的换算
3）孔的加工 • 精钻（小孔） • 镗孔（较大） • 铰孔（小于20） • 步骤 钻中心孔——钻孔——精铰 • 钻孔——扩孔——精铰 • 钻孔——半精镗——精铰 • （可调铰刀介绍） • 被镗工件不热处理
• 无坐标磨床的情况下，有时，要用硬质合金刀 镗淬硬工件，要注意以下几点：
– 尽量缩短刀杆（40Cr，HRC43~48）长度，提高刚性 – 硬质合金刀上磨出宽0.3mm的负前角（－10º），以
• 作用：按加工孔大小，精确调节刀尖与轴 线的距离
• 镗刀 整体；活动刀头；微调刀头 4）弹簧中心冲
3.3.1.3 加工工艺
1）工件的定位 • 以划线为定位基准； • 以外圆或孔为定位基准； • 以互相垂直的两侧面为定位基准（常用） • 定位角铁和光学中心测定器 • 用千分表和专用工具找正 • 用芯轴定位棒找正
模具零件的精密加工培训课件(ppt57 页)
3.3.2.2 基本磨削方法 • 定位、找正方法及所用工具均与坐标镗床
类似。
3.2.2.3 加工实例 • 内、外圆磨削 • 回转工作台找正中心 • 各种砂轮的应用（铡磨）（图）
模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页)
3.3 模具零件的精密加工
为实现精密加工
设计与加工方法相适应 机床 “工欲善其事，必先利其器”/弹弓打飞机? 刀具 环境 温度20±1℃，湿度55±5%，减振，粉尘少 沟通 制造——设计 人 素质，技术
3.3.1 坐标镗床加工
• 用于：加工精确孔距的孔、孔系（如塑料模中的 顶杆孔）；刻线、成品检验；铣削等
实质是仿形加工
模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页) 模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页) 模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页)
1）绘放大图 • 材料：描图纸 涤纶薄膜、薄有机玻璃、薄
提高刀刃的强度（图） – 加工余量 单边0.3~0.6，吃刀量按4：3：2：1分次
加工 – 走刀量 据工件硬度选 一般0.09~0.11/转 – 主轴转速（与孔径有关）直径30~50为200转/分
• 减小镗孔锥度的方法：受力分析找原因 • 孔系的加工方法有：
• 划线；用样板；用钻、镗模；用芯轴校准机床 主轴；坐标法；坐标镗；专用机床（多孔钻）
模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页)
3.3.4 在光学曲线磨床上进行成形磨削
• 精度可达3~5μm，粗糙度0.2μm，最小圆弧 Rmin3μm（陶瓷砂轮）或100μm（一般砂轮）
• 设备 光屏500×500 • 工艺要点 • 放大50（或20）倍
2）正弦磁力台
3）正弦分中夹具 • 用于磨削同一个中心的凸圆弧和多角形 • *芯轴装夹法 • *双顶尖装夹法 • 测量调整器，水平尺（方框式）
模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页) 模具零件的精密加工培训课件(pptt57 页)
1. 砂轮的选择 2. 砂轮的修整 • *角度：需要用块规 • H=l-Lsinα-(d/2) 类推
• *圆弧：2种工具
• *非圆弧曲面 • 靠模工具 样板
• 挤压法修整砂轮
模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页)
3.3.3.3 夹具磨削法 • 夹具介绍 1）正弦精密平口钳
4）万能夹具 用于磨削不同心凸圆弧 装夹方法：螺钉、精密平口钳、磁力台、磨回转体夹具
模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页)
5）成形磨削工艺尺寸的换算 • 几何、三角运算，为减少积累误差，取小
数点后6位，注公差者取中间尺寸 • 内容：圆弧中心坐标； • 圆弧中心至各斜面或平面的垂直距离； • 各斜面对坐标轴的倾斜角度； • 各圆弧包角
3.3.2 坐标磨床加工
• 加工精度 5μm级，粗糙度0.2μm， Φ0.8~200
3.3.2.1 坐标磨床简介 1. 三个主要运动 砂轮自转；主轴回转；上下
运动 2. 转速高 250000r/min 3. 精确的坐标定位系统 精度2μm 4. 可手动，数控
• 附件：修砂轮器，角度、圆弧
模具零件的精密加工培训课件(ppt57 页) 模具零件的精密加工培训课件(ppt57 页)
1）万能转台
• 结构：(高射炮类似) • 主分度回转轴（蜗轮副）任意角度；辅助回转
轴0~90º；组合成任意空间角度（高射炮类似） • 用途：加工、检验互相垂直的孔，径向分布的
孔，斜孔及斜面上的孔 （分度作用）
2）光学中心测定器 • 定位角铁辅助 3）镗孔夹头和镗刀 • 镗孔夹头（镗排） 组合可调结构
• 万能夹具（图）
• 成形砂轮 各种形状
• 磨削方法 （1）成形砂轮磨削法；（2）夹具磨削 法。 联合应用
模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页) 模具零件的精密加工培训课件(ppt57 页)
模具零件的精密加工培训课件(ppt57 页)
3.3.3.2 成形砂轮磨削法
