自攻螺钉类型与应用指南.doc

1、部份产品图片：2、螺丝具体规格如下：头型：六角法兰头、半圆头方颈、圆柱头、球面圆柱头、平圆头、扁圆头、沉头、大扁头方颈、沉头方颈、半沉头、半圆头、六角头、六角垫圆圈、平圆垫圆圈……（请对照图形）槽型：十字，一字，十字一字组合，菲利蒲、内三角、内方四角、内四方一角、内六角、六角凹穴十/一字，波兹垂、米字、花形、梅花形、花形一字、特形、单向、Y字、六角凹穴一字（请对照图形）牙型：机、攻双牙，A，AB，B，BT，BF，DRILL POINT，高低牙，C，D，T，F，LEAD ,DRILL POINT（请对照图形）外径：1mm--8mm可订做长度：1.2mm--60mm可订做（请参照长度量度）表面处理：电化镀制锌，镍，铬，铜，古铜，晕绿，彩虹，兰，白，黑色等。

标准：GB（国标系列），ISO（国际标准），ANSI（美国标准），BS（英国标准），JIS（日本标准），DIN（德国标准）机械性能级别：4.8级6.8级8.8级10.9级应用范围：自攻锁紧螺钉的螺杆为三角形截面的螺纹，可在黑色或有色金属材料的预制孔风直接挤压形成内螺纹，使用自攻锁紧螺钉可节省制件预制内螺纹工序，且具有低拧入力矩，高锁紧性能。

广泛用于电器制品，精密机器，玩具塑胶类等螺丝命名、采购小提示：自攻类:::机丝类:::◆圆头尖尾自攻螺丝PA ◆圆头平尾自攻螺丝PB◆圆头割尾自攻螺丝PT ◆圆头带介自攻螺丝PWA ◆圆头带介平尾自攻PWB ◆圆头带介割尾自攻PWT ◆沉头尖尾自攻螺丝KA ◆沉头平尾自攻螺丝KB◆沉头平尾自攻螺丝KB ◆沉头割尾自攻螺丝KT◆沉头割尾自攻螺丝KT ◆半沉头尖尾自攻螺丝OA ◆大头尖尾自攻螺丝BA ◆大头平尾自攻螺丝BB◆大头平尾自攻割尾BT ◆大扁头尖尾自攻螺丝TA ◆大扁头平尾自攻螺丝TB ◆大扁头割尾自攻螺丝TT ◆薄头尖尾自攻螺丝CA ◆薄头平尾自攻螺丝CB ◆外六角自攻螺丝◆杯头内六角自攻HA◆快牙/木牙螺丝◆双头牙螺丝◆圆头机牙螺丝PM ◆圆头带介机牙螺丝PWM◆大扁头机牙螺丝TM◆沉头机牙螺丝KM ◆半沉头机牙螺丝OM◆大头机牙螺丝BM ◆薄头机牙螺丝CM ◆杯头机牙螺栓HM ◆外六角机牙螺杆非标件::: 自动车床件:::◆组合/穿介子螺丝◆多冲程/台阶螺钉◆家具五金系列◆紧定/机米螺丝◆耐落/点胶螺丝◆铜螺丝/铝螺丝◆英制/美制螺丝◆德标/日标螺丝◆特殊/防盗螺丝◆鸡眼/铆钉/鞋钉◆五金/螺丝包◆双头牙螺丝◆铜螺母/预埋/镶嵌螺母◆螺母螺帽◆垫片介子◆垫圈◆华司◆冲压类◆烤漆螺丝◆电脑螺丝◆音箱螺丝◆手拧螺丝◆角铁螺丝◆马车螺丝★★★★★螺丝采购小知识:::当拿到螺丝时，要看以下几方面：1、螺丝颜色：表面是否有发白、发黑，发污等电镀不良现象，电镀的颜色是否均匀；及供应的每一批螺丝产品颜色是否一致。

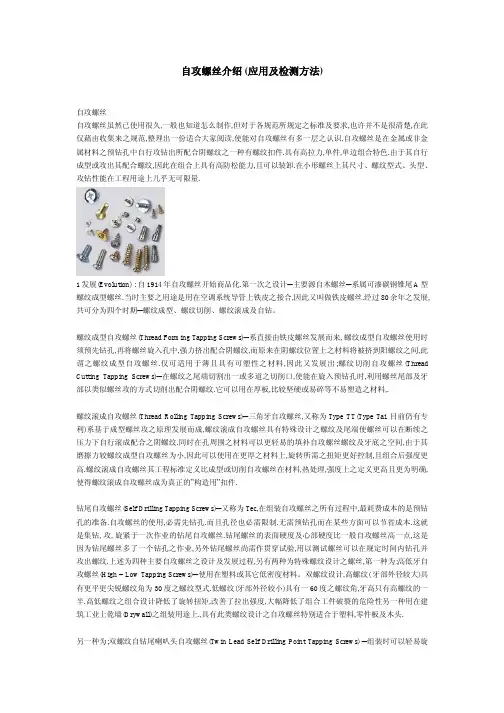

自攻螺丝介绍 (应用及检测方法)自攻螺丝自攻螺丝虽然已使用很久,一般也知道怎么制作,但对于各规范所规定之标准及要求,也许并不是很清楚,在此仅藉由收集来之规范,整理出一份适合大家阅读,使能对自攻螺丝有多一层之认识.自攻螺丝是在金属或非金属材料之预钻孔中自行攻钻出所配合阴螺纹之一种有螺纹扣件.具有高拉力,单件,单边组合特色.由于其自行成型或攻出其配合螺纹,因此在组合上具有高防松能力,且可以装卸.在小形螺丝上其尺寸、螺纹型式、头型、攻钻性能在工程用途上几乎无可限量.1发展(Evolution) : 自1914年自攻螺丝开始商品化.第一次之设计─主要源自木螺丝─系属可渗碳钢锥尾A型螺纹成型螺丝.当时主要之用途是用在空调系统导管上铁皮之接合,因此又叫做铁皮螺丝.经过80余年之发展,共可分为四个时期─螺纹成型、螺纹切削、螺纹滚成及自钻。

螺纹成型自攻螺丝(Thread Forming Tapping Screws)─系直接由铁皮螺丝发展而来, 螺纹成型自攻螺丝使用时须预先钻孔,再将螺丝旋入孔中,强力挤出配合阴螺纹,而原来在阴螺纹位置上之材料将被挤到阳螺纹之间,此谓之螺纹成型自攻螺丝.仅可适用于薄且具有可塑性之材料,因此又发展出;螺纹切削自攻螺丝(Thread Cutting Tapping Screws)─在螺纹之尾端切割出一或多道之切削口,使能在旋入预钻孔时,利用螺丝尾部及牙部以类似螺丝攻的方式切削出配合阴螺纹.它可以用在厚板,比较坚硬或易碎等不易塑造之材料,.螺纹滚成自攻螺丝(Thread Rolling Tapping Screws)─三角牙自攻螺丝,又称为Type TT(Type Tai 目前仍有专利)系基于成型螺丝攻之原理发展而成,螺纹滚成自攻螺丝具有特殊设计之螺纹及尾端使螺丝可以在断续之压力下自行滚成配合之阴螺纹.同时在孔周围之材料可以更轻易的填补自攻螺丝螺纹及牙底之空间,由于其磨擦力较螺纹成型自攻螺丝为小,因此可以使用在更厚之材料上,旋转所需之扭矩更好控制,且组合后强度更高.螺纹滚成自攻螺丝其工程标准定义比成型或切削自攻螺丝在材料,热处理,强度上之定义更高且更为明确,使得螺纹滚成自攻螺丝成为真正的”构造用”扣件.钻尾自攻螺丝(Self Drilling Tapping Screws)─又称为Tec,在组装自攻螺丝之所有过程中,最耗费成本的是预钻孔的准备.自攻螺丝的使用,必需先钻孔.而且孔径也必需限制.无需预钻孔而在某些方面可以节省成本.这就是集钻, 攻, 旋紧于一次作业的钻尾自攻螺丝.钻尾螺丝的表面硬度及心部硬度比一般自攻螺丝高一点,这是因为钻尾螺丝多了一个钻孔之作业,另外钻尾螺丝尚需作贯穿试验,用以测试螺丝可以在规定时间内钻孔并攻出螺纹.上述为四种主要自攻螺丝之设计及发展过程,另有两种为特殊螺纹设计之螺丝,第一种为;高低牙自攻螺丝(High – Low Tapping Screws)─使用在塑料或其它低密度材料。

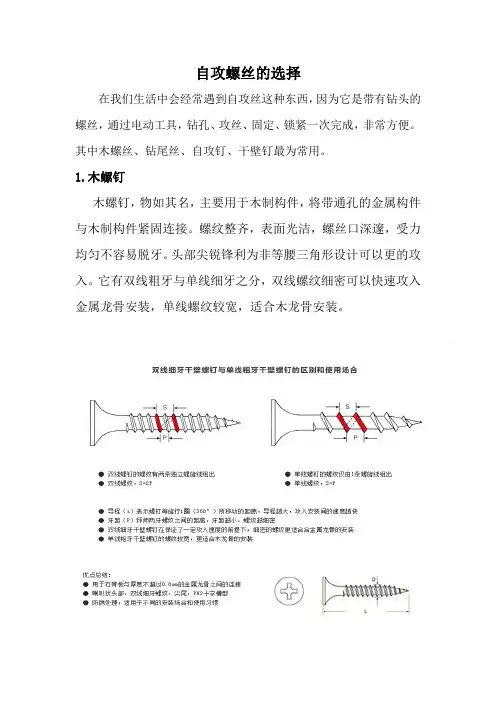

自攻螺丝的选择在我们生活中会经常遇到自攻丝这种东西，因为它是带有钻头的螺丝，通过电动工具，钻孔、攻丝、固定、锁紧一次完成，非常方便。

其中木螺丝、钻尾丝、自攻钉、干壁钉最为常用。

1.木螺钉木螺钉，物如其名，主要用于木制构件，将带通孔的金属构件与木制构件紧固连接。

螺纹整齐，表面光洁，螺丝口深邃，受力均匀不容易脱牙。

头部尖锐锋利为非等腰三角形设计可以更的攻入。

它有双线粗牙与单线细牙之分，双线螺纹细密可以快速攻入金属龙骨安装，单线螺纹较宽，适合木龙骨安装。

2.钻尾螺丝钻尾螺丝尖头呈钻头形状，像燕尾，也称燕尾丝。

由于钻尾螺钉在装配时能自行钻出中心孔，然后借助临近螺纹部分在载体上的孔内自攻削与之配合的螺纹。

主要用于轻薄板件的连接固定，如彩钢板与彩钢板的连接，彩钢与彩钢板与檩条、墙梁的连接等穿透力不超过6mm最大不超过12mm。

钻尾螺丝主要有盘头钻尾螺钉、沉头钻尾螺钉、六角钻尾螺钉、华威头钻尾螺钉等。

十字盘头自钻自攻螺钉国家标准GB/T15856.1-2002，螺纹规格为ST2.9～ST6.3。

GB15856.1十字盘头钻尾螺钉图纸：十字沉头自钻自攻螺钉国家标准GB/T15856.2-2002，标准规定了螺纹规格为ST2.9～ST6.3的十字槽沉头自钻自攻螺钉。

GB15856.2十字沉头钻尾螺钉图纸：十字沉头自钻自攻螺钉标准及规格参数表：单位MM六角法兰面自钻自攻螺钉国家标准GB/T15856.4-2002，螺纹规格为ST2.9～ST6.3。

GB15856.4六角钻尾螺钉图纸：3.自攻钉自攻钉主要用于金属板连接，拧入被紧固的工件孔时，靠挤压作用在孔内形成内螺纹并形成可靠的锁紧螺纹连接。

一般比钻尾螺丝还薄的板子，硬度比钻尾螺丝差，拧入被紧固的工件孔时，靠挤压作用在孔内形成内螺纹并形成可靠的锁紧螺纹连接。

常用的有沉头和盘头两种，沉头为了美观，而盘头更稳固，以兰锌的居多。

由于用于金属连接，虽然螺纹浅，但对硬度和韧度需要一个平衡。

自攻螺钉标准
自攻螺钉（Self-tapping screws）是一种常见的螺钉类型，它们的设计可以在材料中自行形成螺纹，无需先预先钻孔。

自攻螺钉可以用于连接金属、塑料和木材等材料。

以下是一些常见的自攻螺钉的标准和规格：
1. 直径（Diameter）：自攻螺钉的直径通常以英寸（inch）或毫米（mm）为单位来指定。

常见直径规格有#4、#6、#8、
#10等。

直径越大，螺钉的强度和负载能力通常会增加。

2. 长度（Length）：自攻螺钉的长度也通常以英寸或毫米为单位来指定。

长度应根据具体使用情况和需要来选择。

3. 螺纹类型：自攻螺钉的螺纹类型可以根据目标材料来选择。

常见的螺纹类型有机框螺纹（Machine Thread）、木螺纹（Wood Thread）和针螺纹（Thread Cutting）等。

选择适合的螺纹类型可以确保螺钉能够牢固地固定在目标材料中。

4. 螺钉头型：自攻螺钉的头部可以有不同的设计，常见的头型有平头（Flat Head）、半沉头（Pan Head）、圆头（Round Head）、半球头（Oval Head）等等。

不同的头型适用于不同的应用场景。

5. 材料：自攻螺钉可以使用不同种类的材料制造，包括钢材、不锈钢、黄铜、铝合金等。

材料的选择应该根据具体使用环境和目标材料的要求来确定。

总的来说，选择适当的自攻螺钉标准和规格，是根据具体应用需求和材料特性来确定的。

在选择时应确保螺钉与目标材料的兼容性，并根据需要选择适当的直径、长度、螺纹类型、螺钉头型和材料。

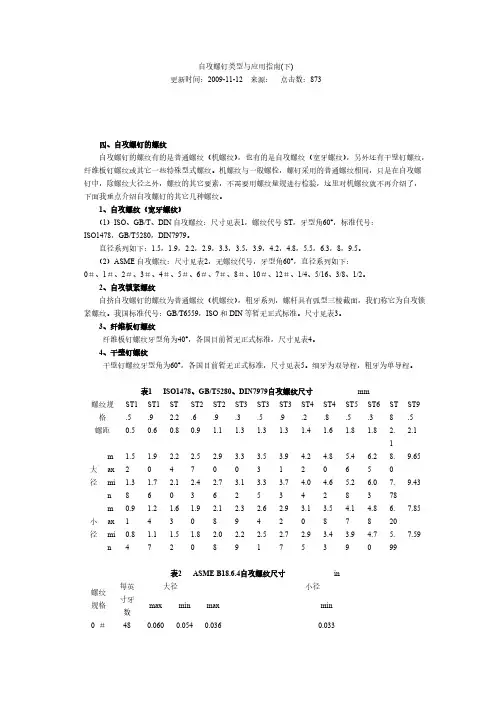

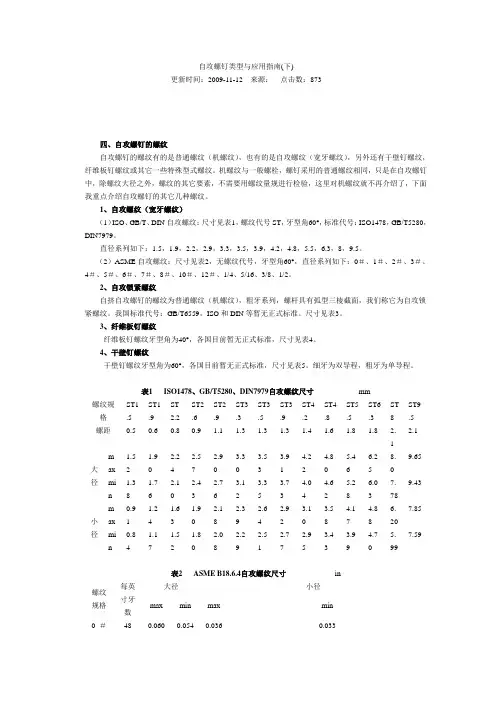

自攻螺钉类型与应用指南(下)更新时间：2009-11-12 来源：点击数：873四、自攻螺钉的螺纹自攻螺钉的螺纹有的是普通螺纹（机螺纹），也有的是自攻螺纹（宽牙螺纹），另外还有干壁钉螺纹，纤维板钉螺纹或其它一些特殊型式螺纹。

机螺纹与一般螺栓，螺钉采用的普通螺纹相同，只是在自攻螺钉中，除螺纹大径之外，螺纹的其它要素，不需要用螺纹量规进行检验，这里对机螺纹就不再介绍了，下面我重点介绍自攻螺钉的其它几种螺纹。

1、自攻螺纹（宽牙螺纹）（1）ISO、GB/T、DIN自攻螺纹：尺寸见表1，螺纹代号ST，牙型角60°，标准代号：ISO1478，GB/T5280，DIN7979。

直径系列如下：1.5，1.9，2.2，2.9，3.3，3.5，3.9，4.2，4.8，5.5，6.3，8，9.5。

（2）ASME自攻螺纹：尺寸见表2，无螺纹代号，牙型角60°，直径系列如下：0＃、1＃、2＃、3＃、4＃、5＃、6＃、7＃、8＃、10＃、12＃、1/4、5/16、3/8、1/2。

2、自攻锁紧螺纹自挤自攻螺钉的螺纹为普通螺纹（机螺纹），粗牙系列，螺杆具有弧型三棱截面，我们称它为自攻锁紧螺纹。

我国标准代号：GB/T6559，ISO和DIN等暂无正式标准。

尺寸见表3。

3、纤维板钉螺纹纤维板钉螺纹牙型角为40°，各国目前暂无正式标准，尺寸见表4。

4、干壁钉螺纹干壁钉螺纹牙型角为60°，各国目前暂无正式标准，尺寸见表5。

细牙为双导程，粗牙为单导程。

表1 ISO1478、GB/T5280、DIN7979自攻螺纹尺寸mm螺纹规格ST1.5ST1.9ST2.2ST2.6ST2.9ST3.3ST3.5ST3.9ST4.2ST4.8ST5.5ST6.3ST8ST9.5螺距0.5 0.6 0.8 0.9 1.1 1.3 1.3 1.3 1.4 1.6 1.8 1.8 2.12.1大径max1.521.92.242.572.93.33.533.914.224.85.466.258.9.65 min1.381.762.12.432.763.123.353.734.044.625.286.037.789.43小径max0.911.241.631.92.182.392.642.923.13.584.174.886.207.85min0.841.171.521.82.082.292.512.772.953.433.994.75.997.59表2 ASME B18.6.4自攻螺纹尺寸in螺纹规格每英寸牙数大径小径max min max min0 ＃48 0.060 0.054 0.036 0.0331＃42 0.075 0.069 0.044 0.046 2＃32 0.088 0.082 0.064 0.060 3＃28 0.101 0.095 0.075 0.071 4＃24 0.114 0.108 0.086 0.082 5＃20 0.130 0.123 0.094 0.090 6＃20 0.139 0.132 0.104 0.099 7＃19 0.154 0.147 0.115 0.109螺纹规格每英寸牙数大径小径max min max min8＃18 0.166 0.159 0.122 0.11610＃16 0.189 0.182 0.141 0.13512＃14 0.215 0.208 0.164 0.1571/4 14 0.246 0.237 0.192 0.1855/16 12 0.315 0.306 0.244 0.2363/8 12 0.380 0.371 0.309 0.2997/16 10 0.440 0.429 0.359 0.3491/2 10 0.504 0.493 0.423 0.413表3 GB/T6559自攻锁紧螺纹尺寸mm螺纹规格M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10 M12 螺距0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5 1.75外接圆直径max 2.04 2.58 3.08 3.58 4.13 5.13 6.16 8.17 10.1812.19 min 1.96 2.48 2.98 3.48 3.98 4.98 5.99 7.98 9.97 11.95齿高max 1.95 2.46 2.95 3.43 3.96 4.93 5.93 7.91 9.89 11.87 min 1.87 2.36 2.85 3.33 3.81 4.78 5.78 7.76 9.74 11.72表4 纤维板钉螺纹尺寸mm螺纹规格 2.5 3 3.5 4 4.5 5 6 螺距 1.10 1.35 1.60 1.80 2.00 2.20 2.60大径max 2.50 3.00 3.50 4.00 4.50 5.00 6.00 min 2.25 2.75 3.20 3.70 4.20 4.70 5.70小径max 1.60 2.00 2.25 2.50 2.70 3.10 3.80 min 1.40 1.80 2.00 2.25 2.45 2.80 3.50表5 干壁钉螺纹尺寸mm螺纹规格 3.5 / 6# 3.9 / 7# 4.2 / 8# 4.8 / 10# 螺距 1.4 1.6 1.7 2.1导程 2.8 3.2 3.4 4.2大径max3.65(细牙) 3.9(粗牙)3.95(细牙)4.2(粗牙)4.3(细牙)4.6(粗牙)4.9(细牙)5.3(粗牙) min 3.45(细牙) 3.65(粗 3.75(细牙) 3.9(粗 4.1(细牙) 4.7(细牙)牙) 牙) 4.3(粗牙) 4.9(粗牙)小径max 2.46 2.74 2.93 3.35 min 2.33 2.59 2.78 3.20五、自攻螺钉的材料和性能前面已经提到了约99%的自攻螺钉采用碳钢，即渗碳钢制造；其中自钻自攻螺钉也可以采用热处理钢制造（实际上生产企业大多采用渗碳钢，不采用热处理钢）。

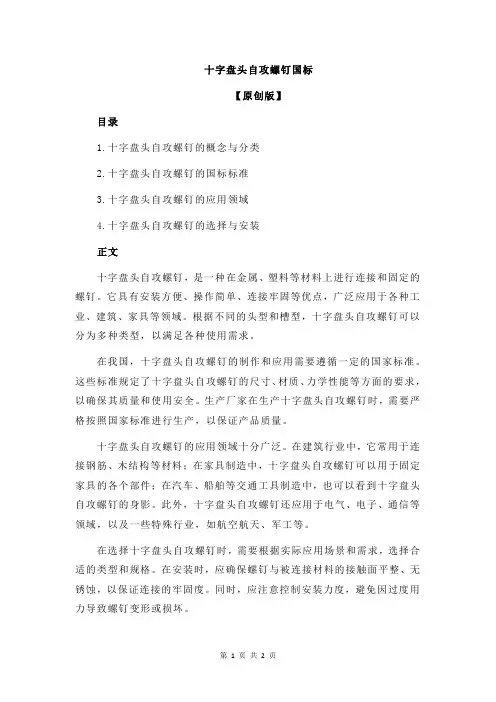

十字盘头自攻螺钉国标
【原创版】
目录
1.十字盘头自攻螺钉的概念与分类
2.十字盘头自攻螺钉的国标标准
3.十字盘头自攻螺钉的应用领域
4.十字盘头自攻螺钉的选择与安装
正文
十字盘头自攻螺钉，是一种在金属、塑料等材料上进行连接和固定的螺钉。

它具有安装方便、操作简单、连接牢固等优点，广泛应用于各种工业、建筑、家具等领域。

根据不同的头型和槽型，十字盘头自攻螺钉可以分为多种类型，以满足各种使用需求。

在我国，十字盘头自攻螺钉的制作和应用需要遵循一定的国家标准。

这些标准规定了十字盘头自攻螺钉的尺寸、材质、力学性能等方面的要求，以确保其质量和使用安全。

生产厂家在生产十字盘头自攻螺钉时，需要严格按照国家标准进行生产，以保证产品质量。

十字盘头自攻螺钉的应用领域十分广泛。

在建筑行业中，它常用于连接钢筋、木结构等材料；在家具制造中，十字盘头自攻螺钉可以用于固定家具的各个部件；在汽车、船舶等交通工具制造中，也可以看到十字盘头自攻螺钉的身影。

此外，十字盘头自攻螺钉还应用于电气、电子、通信等领域，以及一些特殊行业，如航空航天、军工等。

在选择十字盘头自攻螺钉时，需要根据实际应用场景和需求，选择合适的类型和规格。

在安装时，应确保螺钉与被连接材料的接触面平整、无锈蚀，以保证连接的牢固度。

同时，应注意控制安装力度，避免因过度用力导致螺钉变形或损坏。

总之，十字盘头自攻螺钉作为一种常用的连接件，在各个领域发挥着重要作用。

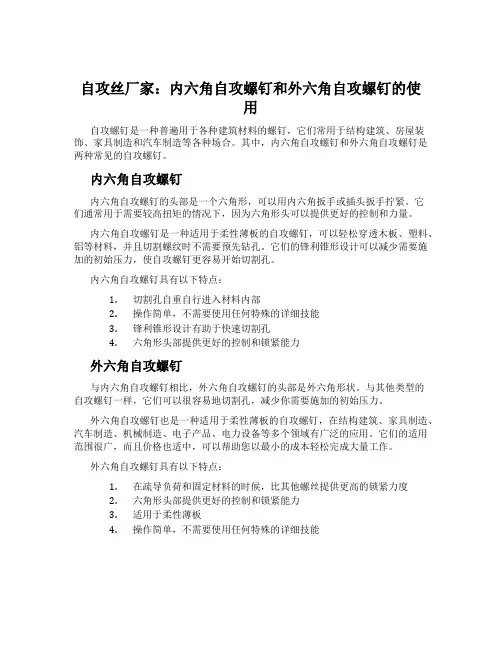

自攻丝厂家：内六角自攻螺钉和外六角自攻螺钉的使用自攻螺钉是一种普遍用于各种建筑材料的螺钉，它们常用于结构建筑、房屋装饰、家具制造和汽车制造等各种场合。

其中，内六角自攻螺钉和外六角自攻螺钉是两种常见的自攻螺钉。

内六角自攻螺钉内六角自攻螺钉的头部是一个六角形，可以用内六角扳手或插头扳手拧紧。

它们通常用于需要较高扭矩的情况下，因为六角形头可以提供更好的控制和力量。

内六角自攻螺钉是一种适用于柔性薄板的自攻螺钉，可以轻松穿透木板、塑料、铝等材料，并且切割螺纹时不需要预先钻孔。

它们的锋利锥形设计可以减少需要施加的初始压力，使自攻螺钉更容易开始切割孔。

内六角自攻螺钉具有以下特点：1.切割孔自重自行进入材料内部2.操作简单，不需要使用任何特殊的详细技能3.锋利锥形设计有助于快速切割孔4.六角形头部提供更好的控制和锁紧能力外六角自攻螺钉与内六角自攻螺钉相比，外六角自攻螺钉的头部是外六角形状。

与其他类型的自攻螺钉一样，它们可以很容易地切割孔，减少你需要施加的初始压力。

外六角自攻螺钉也是一种适用于柔性薄板的自攻螺钉，在结构建筑、家具制造、汽车制造、机械制造、电子产品、电力设备等多个领域有广泛的应用。

它们的适用范围很广，而且价格也适中，可以帮助您以最小的成本轻松完成大量工作。

外六角自攻螺钉具有以下特点：1.在疏导负荷和固定材料的时候，比其他螺丝提供更高的锁紧力度2.六角形头部提供更好的控制和锁紧能力3.适用于柔性薄板4.操作简单，不需要使用任何特殊的详细技能总结在日常的建筑、装饰、家具制造、汽车制造等工作中，内六角自攻螺钉和外六角自攻螺钉是两种常见的自攻螺钉。

它们都是优秀的连接工具，可以帮助您省时省力地完成大量工作。

使用它们时请注意安全，不要把手放在切割空间内部。

如果您需要更多的信息，请联系自攻丝厂家或了解更多有关内六角自攻螺钉和外六角自攻螺钉的详细信息。

自攻螺钉规格自攻螺钉是一种常见的螺纹连接件，通常用于连接金属材料。

它具有自攻进入的特性，不需要预先打孔，因此广泛应用于家具制造、装饰建筑和汽车制造等领域。

本文将介绍自攻螺钉的规格、主要特点和适用范围。

规格范围自攻螺钉的规格一般由螺纹直径、螺纹长度、螺纹类型和头部类型组成。

螺纹直径一般以英寸或毫米为单位，常见的规格有 #6、#8、#10 和 #12，对应的螺纹直径分别为 3.5mm、4.2mm、4.8mm 和 5.5mm。

螺纹长度通常以英寸为单位，常见的规格有 1/2、3/4、1 和 1-1/4 英寸，对应的长度分别为12.7mm、19.1mm、25.4mm 和 31.8mm。

螺纹类型有两种常见的类型，一种是粗螺纹（Coarse Thread），螺纹间距较大，用于连接较厚的金属材料；另一种是细螺纹（Fine Thread），螺纹间距较小，用于连接较薄的金属材料。

头部类型通常有平头、圆头、半圆头和花头等，不同的头部类型适用于不同的应用场景。

主要特点自攻螺钉有以下几个主要特点：1.自攻进入：自攻螺钉具有自攻进入的特性，可以直接在金属材料上螺纹进入，无需预先打孔。

这种特性能够显著提高安装效率，简化施工过程。

2.高扭矩力：由于自攻螺钉采用锥形或尖锐的螺纹形状，其锥度能够提供很高的扭矩力。

这种设计可以确保螺钉在进入金属材料时具有较强的钻削力，提高连接的紧固性能。

3.耐腐蚀性：自攻螺钉通常采用不锈钢、镀锌钢或镀铜钢等材料制造，具有较好的耐腐蚀性。

这使得自攻螺钉适用于室内和室外的各种环境，可以有效防止螺纹生锈和腐蚀。

4.强度可靠：自攻螺钉的设计可以确保其在连接中具有良好的强度和稳定性。

正确选择和使用自攻螺钉可以确保连接牢固，不易松动。

适用范围自攻螺钉适用于多种材料和应用场景，主要包括以下几个方面：1.金属连接：自攻螺钉广泛应用于金属材料的连接，如钢板、铝合金、铜制品等。

其自攻进入的特性使得这种螺钉可以简便地连接金属材料，适用于家具制造、五金机械和电子设备等领域。

螺钉的品种与用途简介螺丝刀的种类及用途螺丝刀是一种用来拧转螺丝钉以迫使其就位的工具,通常有一个薄楔形头,可插入螺丝钉头的槽缝或凹口内――亦称“改锥”。

主要有一字（负号）和十字（正号）两种。

常见的还有六角螺丝刀，包括内六角和外六角两种。

螺丝起子又有区分为传统螺丝起子（英文:Screwdriver）和棘轮螺丝起子（电动螺丝起子）（英文：Ratchet screwdriver）.传统螺丝起子是由一个塑胶手把外加一个可以锁螺丝的铁棒，而棘轮螺丝起子则是由一个塑胶手把外加一个棘轮机构。

后者让锁螺丝的铁棒可以顺时针或逆时针空转，借由空转的机能达到促进锁螺丝的效率,而不需逐次将动力驱动器（手)转回原本的位置.用处:修理手机时,打开机壳需要用螺丝刀(有的手机外壳是按扣行的不用螺丝刀）。

而采用螺丝的大多用内六角螺丝钉;不同的手机有不同的规格,一般有T5、T6、T7、T8等几种,有些机型还装有特殊的螺丝钉，需要用专用的螺丝刀。

另外还需要准备一些小一字起、小梅花螺丝刀.在选配这类工具时,可应选用A、B套批的，它几乎包括了所有手机的开壳工具。

在打开机壳时，要根据机壳上固定螺丝钉的种类和规格选用合适的螺丝刀。

如果选用不适当,就可能把螺丝钉的槽拧平,产生打滑的现象。

用法：将螺丝刀拥有特化形状的端头对准螺丝的顶部凹坑，固定，然后开始旋转手柄。

根据规格标准，顺时针方向旋转为嵌紧;逆时针方向旋转则为松出。

一字螺丝批可以应用于十字螺丝。

但十字螺丝拥有较强的抗变形能力.螺丝刀种类1、普通螺丝刀：就是头柄造在一起的螺丝批，容易准备，只要拿出来就可以使用，但由于螺丝有很多种不同长度和粗度,有时需要准备很多枝不同的螺丝批。

2、组合型螺丝刀：一种把螺丝批头和柄分开的螺丝批,要安装不同类型的螺丝时,只需把螺丝批头换掉就可以,不需要带备大量螺丝批。

好处是可以节省空间,却容易遗失螺丝批头。

3、电动螺丝刀:电动螺丝批，顾名思义就是以电动马达代替人手安装和移除螺丝，通常是组合螺丝批.4、钟表起子：属于精密起子，常用在修理手带型钟表,故有此一称。

自攻自钻螺钉规格
自攻自钻螺钉的常见类型
嘿，同学们，咱们先来说说常见的自攻自钻螺钉类型哈。

比如说有金属板自攻自钻螺钉，这种螺钉一般用于金属板材之间的连接，坚固得很呢！还有木材用的自攻自钻螺钉，专门为连接木材而设计，效果超棒。

另外，还有塑料专用的自攻自钻螺钉，在塑料制品的连接上大显身手。

自攻自钻螺钉的尺寸规格
看看尺寸规格这一块儿。

螺钉的长度那可是多种多样，从几毫米到几十毫米都有，像 10 毫米、20 毫米、30 毫米的都常见。

直径也有不同选择，比如说 3 毫米、4 毫米、5 毫米等等。

而且呀，螺距也有讲究，不同的螺距适用的场景也不太一样哦。

自攻自钻螺钉的材质区分
再说说材质吧。

常见的有不锈钢材质的，防锈能力强，用在潮湿环境也不怕；还有碳钢材质的，强度高，价格相对实惠。

另外，铝合金材质的也有，重量轻但强度也不错哟。

自攻自钻螺钉的头部形状
这螺钉的头部形状也不少呢。

有圆头的，看着可爱又实用；还有沉头的，安装后表面平整美观；还有六角头的，拧紧的时候更省力。

自攻自钻螺钉的规格可多了，咱们在使用的时候得根据具体需求来选择，这样才能把活儿干得漂亮！。

自攻螺钉的类型及构成、标准什么是自攻螺钉？自攻螺钉，或称快牙螺丝，为钢制经表面镀锌钝化的快装紧固件。

自攻螺钉多用于薄的金属板（钢板、锯板等）之间的连接。

连接时，先对被连接件制出螺纹底孔，再将自攻螺钉拧入被连接件的螺纹底孔中。

自攻螺钉规格：GB/T 5280-2002《自攻螺钉用螺纹》规定的螺纹规格为ST 1.5-ST 9.5的自攻螺钉(金属薄板用螺钉)。

GB/T 5285-1985《六角头自攻螺钉》本标准规定了螺纹规格为ST 2.2-ST 9.5的六角头自攻螺钉。

GB/T 6563-2014《六角头自挤螺钉》本标准规定了螺纹规格为M2-M12的六角头自挤螺钉。

自攻螺钉的类型：1、普通自攻螺钉螺纹为“自攻螺纹”，亦称“宽牙螺纹”。

表面多为电镀。

2、自切自攻螺钉我国标准称为“自攻螺钉刮削端”，螺纹为自攻螺纹或机螺纹，十字槽也是“H”型。

自切自攻螺钉有以下几种型式：十字槽盘头自切自攻螺钉，十字槽沉头自切自攻螺钉。

十字槽半沉头自切自攻螺钉，六角头自切自攻螺钉。

3、自挤自攻螺钉（自攻锁紧螺钉）自挤自攻螺钉的螺纹一般为机螺纹，很少采用自攻螺纹。

在扳拧方式中，为确保高速自动装配扳手的使用，一般不推荐采用开槽。

自挤自攻螺钉的螺杆横截面为三棱形。

所以也称为三角螺纹螺钉。

4、自钻自攻螺钉（自钻螺钉）自钻自攻螺钉的螺纹，中国、德国和国际标准为自攻螺纹。

美国ASME和SAE标准中BSD型自钻自攻螺钉为自攻螺纹，CSD型自钻自攻螺钉为机螺纹。

自钻自攻螺钉不推荐采用“开槽”和“普通六角头”。

5、金属驱动螺钉（金属强攻螺钉）金属驱动螺钉的螺纹为多头，并带有一定螺旋角的特殊螺纹。

只有美国标准中有金属驱动螺钉，我国和德国标准中没有。

6、墙板自攻螺钉（干壁钉）墙板白攻螺钉为喇叭头，十字槽（H型），60°牙型角的特殊螺纹，表面多为磷酸盐处理（磷化）。

7、纤维板钉十字槽为Z型，表面处理多为电镀。

纤维板钉有以下几种几种型式：沉头、双沉头纤维板钉，盘头、盘头凸缘（带垫）纤维板钉，半沉头、半沉头凸缘（带垫）纤维板钉。

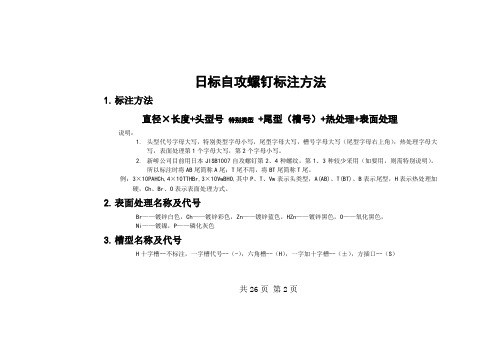

日标自攻螺钉标注方法1.标注方法直径×长度+头型号特别类型 +尾型（槽号）+热处理+表面处理说明：1.头型代号字母大写，特别类型字母小写，尾型字母大写，槽号字母大写（尾型字母右上角），热处理字母大写，表面处理第1个字母大写，第2个字母小写。

2.新峤公司目前用日本JISB1007自攻螺钉第2、4种螺纹，第1、3种较少采用（如要用，则需特别说明）。

所以标注时将AB尾简称A尾；T尾不用，将BT尾简称T尾。

例：3×10PAHCh,4×10TTHBr,3×10VwBHO,其中P、T、Vw表示头类型，A(AB)、T(BT)、B表示尾型，H表示热处理加硬，Ch、Br、O表示表面处理方式。

2.表面处理名称及代号Br——镀锌白色，Ch——镀锌彩色，Zn——镀锌蓝色，HZn——镀锌黑色，O——氧化黑色，Ni——镀镍，P——磷化灰色3.槽型名称及代号H十字槽--不标注，一字槽代号--（-），六角槽--（H），一字加十字槽--（±），方插口--（S）共26页第2页2种）供方产品质量控制指标（日标自攻螺钉）共26页第4页技术要求（日标自攻螺钉）共26页第5页技术要求（日标自攻螺钉）共26页第6页技术要求（日标自攻螺钉）共26页第7页技术要求（日标自攻螺钉）共26页第8页附表1 螺纹尺寸（JIS B1007-98的第2、4种螺纹）（B、AB、BT尾）第2种第4种单位：mm公称直径 2 2.5 3 3.5 4 4.5 5 6d 1.9～2 2.4～2.5 2.9～3 3.4～3.5 3.85～4 4.35～4.5 4.85～5 5.85～6d1 1.4～1.5 1.8～1.9 2.2～2.3 2.6～2.7 2.9～3 3.3～3.4 3.6～3.8 4.4～4.6 d2 1.2～1.4 1.6～1.8 2～2.2 2.4～2.6 2.7～2.9 3～3.3 3.3～3.6 4～4.4 螺距P 0.63 0.91 1.06 1.27 1.41 1.59 1.81 螺纹牙数/25.4mm 40 28 24 20 18 16 14 m最大0.1 0.15y 短螺纹尾部0.95～1.3 1.4～1.8 1.5～2.1 1.9～2.5 2.1～2.8 2.4～3.2 2.7～3.6 长螺纹尾部 1.3～1.6 1.8～2.3 2.1～2.6 2.5～3.2 2.8～3.5 3.2～4 3.6～4.5共26页第9页续附表1 螺纹尺寸（JIS B1007-98第1种螺纹）（A尾）单位：mm公称直径 3 3.5 4 4.5 5 6 8d1 最大 3.1 3.65 4.15 4.65 5.2 6.2 8.2 最小 3 3.5 4 4.5 5 6 8d2最大 2.2 2.6 3 3.3 3.7 4.5 6最小 2.1 2.5 2.9 3.2 3.5 4.3 5.8 螺距P 1.06 1.41 1.59 1.81 2.12 2.54 2.82螺纹牙数每25.4mm 24 18 16 14 12 10 9 m 最大0.1 0.15共26页第10页续附表1 螺纹尺寸（JIS B1007-98的第3种螺纹）（尾部C）单位：mm共26页第11页附表2长度尺寸公差表（JIS B1122、B1123自攻螺钉）共26页第12页附表3 槽号对照表附表4 JIS B1122等自攻螺钉十字槽插入深度表共26页第13页2.5 4.5 5共26页第14页P头部尺寸平圆头日标自攻螺钉备注：L表示自攻螺钉长度共26页第15页B头部尺寸球面中柱头日标自攻螺钉备注：L表示自攻螺钉长度共26页第16页共26页第17页K头部尺寸沉头日标自攻螺钉备注：L表示自攻螺钉长度公称直径d D H C约m参考Rmax2 Ф4-0.4 1.2-0.20.2 2.2 0.62.5 Ф5-0.4 1.45-0.20.2 2.6 0.63 Ф6-0.5 1.75-0.30.25 3.6 0.83.5 Ф7-0.52-0.30.254.1 0.84 Ф8-0.5 2.3-0.30.3 4.5 1.04.5 Ф9-0.6 2.55-0.30.3 4.9 1.05 Ф10-0.6 2.8-0.30.3 5.1 1.26 Ф12-0.7 3.4-0.40.4 6.7 1.4共26页第18页O头部尺寸半沉头日标自攻螺钉备注：L表示自攻螺钉长度公称直径d D H C约f约m参考Rmax2 Ф4-0.4 1.2-0.20.2 0.4 2.4 0.6 2.5 Ф5-0.4 1.45-0.20.2 0.552.9 0.63 Ф6-0.5 1.75-0.30.25 0.7 3.8 0.83.5 Ф7-0.52-0.30.25 0.84.3 0.84 Ф8-0.5 2.3-0.30.3 0.9 4.7 1.04.5 Ф9-0.6 2.55-0.30.3 15.1 1.05 Ф10-0.6 2.8-0.30.3 1.2 5.3 1.26 Ф12-0.7 3.4-0.40.4 1.4 6.9 1.4共26页第19页T头部尺寸大扁头日标自攻螺钉备注：L表示自攻螺钉长度共26页第20页V头部尺寸钵头日标自攻螺钉备注：L表示自攻螺钉长度共26页第21页Vw头部尺寸钵头带垫日标自攻螺钉备注：L表示自攻螺钉长度注：其余尺寸按V头尺寸执行。

自攻螺丝用途自攻螺钉是一种通用的紧固件，广泛应用于各个行业和领域。

其主要特点是具有自攻螺纹，可以直接穿过被连接物的表面，形成可靠的连接。

下面以家庭、建筑和制造业等多个领域为例，具体介绍自攻螺钉的用途。

一、家庭领域在家庭领域，自攻螺钉经常用于家具、木制品的组装和修理。

家具制造商通常使用自攻螺钉来连接木材、板材和框架，以确保家具的稳定性和坚固性。

此外，自攻螺钉也是安装家庭装修用品的重要工具，例如壁挂电视机、镜子、画框等。

通过使用自攻螺钉，可以轻松地将这些物品安全地固定在墙壁或板材上，不仅方便了家居生活，还提高了房屋的整体美观度。

二、建筑领域在建筑领域，自攻螺钉是一种常用的紧固件。

它们被广泛应用于木结构建筑、屋顶和墙壁的固定。

自攻螺钉可以通过木材或其他材料的表面自行穿过，然后与基层结构物牢固连接。

在屋顶建设中，自攻螺钉用于安装太阳能电池板、屋顶瓦片和金属屋顶材料。

在墙壁建设中，自攻螺钉被用于固定保温材料、室内装修材料和外墙覆层。

自攻螺钉不仅提供了牢固的连接，还具有耐腐蚀性和抗风暴等特点，能够保证建筑的稳定和安全。

三、制造业领域在制造业领域，自攻螺钉是一种重要的紧固件。

它们用于固定和连接各种材料和零部件，例如金属制品、塑料制品和电子设备等。

在汽车制造业中，自攻螺钉用于连接车身、座椅和其他零部件。

在电子设备制造业中，自攻螺钉用于连接电路板、外壳和附件等。

自攻螺钉的使用不仅提高了制造效率，还确保了产品的质量和可靠性。

同时，自攻螺钉还有助于减少材料和工具的使用，提高了制造过程的节能和环保性。

总之，自攻螺钉在家庭、建筑和制造业等多个领域具有广泛的用途。

它们能够提供快速、简单和可靠的连接，为各种材料和零部件之间的固定提供了有效的解决方案。

通过使用自攻螺钉，不仅可以提高工作效率，还可以确保连接的牢固性和可靠性，从而为用户带来更好的使用体验。

此外，自攻螺钉的不同种类和规格可以适应不同的需求，满足各种特殊应用的要求。

自攻螺钉类型与应用指南()更新时间： 2009-10-9 来源：点击数： 189自攻螺钉是一种同时具有攻丝和紧固两种功能的特殊紧固件品种，自攻螺钉在各类紧固件中属于是一个比较大的类别。

这个类别不仅范围和它所包括的内容比较大，而且它仍然在不断变化中，也就是说，属于自攻螺钉范畴的产品，仍然不断在增加、在变化。

自攻螺钉是这一类别或这一大类产品的总称，它包括：普通自攻螺钉、自切自攻螺钉、自挤自攻螺钉、自钻自攻螺钉、金属驱动螺钉等。

以及近二十年来出现的墙板自攻螺钉（干壁钉）、纤维板钉、刨花板钉等等。

自攻螺钉属于一种强度高（相比木螺钉）、单件、单体、单侧装配和连接的紧固件。

由于自攻螺钉能形成或切削出与自身连接的螺纹，故其具有良好的连接配合，能阻止螺钉在使用中的松动。

另外，自攻螺钉可以拆卸，可以再次或多次重复使用。

而且，由于自攻螺钉具有较高的强度和良好的使用性能，所以，它在各种工程结构，得到了广泛的应用。

一、自攻螺钉的发展和演变过程自攻螺钉自诞生以来，已有近一百年的历史，下面我介绍一下它的演变过程和发展的几个阶段。

自攻螺钉是个世纪初，大约在1914年被大量引入工业中的。

开始是模仿木螺钉，只不过它采用淬硬钢制造，具有一定强度，这样，与木螺钉相比，有了更为广泛的应用场合。

下面是它的演变过程和发展的几个阶段。

第一阶段普通自攻螺钉，它是早期薄板金属螺钉的直接产物。

所以也被称为“金属薄板螺钉”，主要应用于连接供热和通风系统的薄板金属通道。

当把它拧入预制孔里时，使得紧靠着孔周围的金属材料产生移位，并同时把金属材料推入螺钉螺纹之间的空隙，进而形成与螺钉相连接的内螺纹。

所以，普通自攻螺钉，也被称为“螺纹成形自攻螺钉”。

这就是应用最早、最基本直到目前也是应用最广泛的自攻螺钉。

第二阶段自切自攻螺钉，由于普通自攻螺钉的螺纹，只有在相当薄，而且韧性比较好的金属薄板材料才能形成螺纹。

而无法应用于较厚的材料，或较硬、较脆以及变形能力较差的材料。

自攻—自钻螺钉标准规格自攻自钻螺丝的使用方法 Usage of Direct connection screw1) 适用的铁板厚度① 标准型自攻自钻螺丝(带翼，引导杆产品以外)* 铁板和铁板的固定径规格规格#6(3.5) #8(4.2) #10(4.8) #12(5.5) #14(6.3)5point长度规格适用厚度1(最小)适用厚度2(最大)标准厚度用* 木板类(含上部铁板)和铁板的固定径规格规格#8(4.2) #10(4.8) #12(5.5) #14(6.3)5point长度规格适用厚度1.2(最小)适用厚度3.2(最大)标准厚度用中厚板用厚板用 3.8 4.5 4.6 12 2 2.3 2.3 6.5 25→ 30→ 30→ 30→32→ #12(5.5) 中厚板用厚板用 2.3 3.2 3.8 6.5 14 1.2 2 2.3 2.3 6.5 13→ 13→ 16→ 16→ 25→ 32→ #12(5.5)* 适用厚度( T )如下图所示 .② 带翼和引导杆自攻自钻螺丝引导部分长度被设计超过结合材料的厚度。

带翼和引导杆自攻自钻螺丝可防止结合材料发生起翘的现象。

最大的起动长度为适用厚度的上限。

2) 自攻自钻螺丝正确的使用方法，错误的使用方法① 铁板和铁板之间夹有木板自攻自钻螺丝的引导长度(PL)>适用厚度(T)就不会引起结合材料掀起。

② 木板以及木材和铁板的固定③ 自攻自钻螺丝的长度规格根据起动长度来确定。

为了准确的连接，应先得出螺丝的驱动长度(最小，最大驱动长度)后确定长度规格。

最大起动长度一般为除完全穿过基础材的螺丝的3牙(3个螺距)之外的有效连接长度，根据不同的螺纹、尾部会有所差别。

自攻钉用法自攻钉是一种常见的紧固件，也称为自攻螺钉或螺纹钉。

它的用途广泛，可以用于木材、金属、塑料等材料的固定连接。

本文将介绍自攻钉的用法和注意事项。

一、自攻钉的选择在选购自攻钉时，需要考虑以下几个因素：1. 材质：根据使用环境和固定材料的不同，可以选择不同材质的自攻钉，如不锈钢、碳钢等。

2. 长度和直径：根据固定的厚度和要求的抗拉强度，选择合适长度和直径的自攻钉。

3. 头型：自攻钉的头型有多种选择，如平头、半圆头、圆头等，根据实际需求选择合适的头型。

二、自攻钉的使用步骤1. 预钻孔：对于较硬的材料，如金属和硬木，需要先预钻孔。

预钻孔的直径要比自攻钉的直径略小，以确保自攻钉能够固定牢固。

2. 固定自攻钉：用手或螺丝刀将自攻钉插入预钻孔中，然后用适当的工具旋转自攻钉，直到自攻钉完全进入固定材料中。

注意力度要适中，避免过度拧紧导致损坏。

3. 检查固定：固定完自攻钉后，用手轻轻拉动，检查是否固定牢固，无松动或晃动。

三、自攻钉的注意事项1. 注意安全：在使用自攻钉时，应戴好手套和护目镜，以免发生意外伤害。

2. 预防螺纹滑动：对于较滑的材料，如塑料，可以先在自攻钉的螺纹上涂抹一些防滑胶水，以增加固定力。

3. 避免过度拧紧：过度拧紧自攻钉可能导致固定材料的损坏，因此要掌握适当的力度。

4. 不要重复使用：自攻钉一般为一次性使用，不可反复使用。

四、自攻钉的应用场景自攻钉可以广泛应用于家具制造、建筑装修、机械制造等领域。

例如，在家具制造中，自攻钉可以用于固定木板、安装把手等；在建筑装修中，自攻钉可以用于固定门窗框架、安装吊顶等；在机械制造中，自攻钉可以用于固定零部件、组装机械设备等。

总结：自攻钉是一种常见的紧固件，使用方便快捷，广泛应用于各个领域。

在选择自攻钉时，需要考虑材质、长度和直径、头型等因素。

使用自攻钉时，要先预钻孔，注意安全，避免过度拧紧。

自攻钉可以用于家具制造、建筑装修、机械制造等场景。

希望本文对自攻钉的用法和注意事项有所帮助。
