CPU发展历史及未来趋势随着科学技术和人们对物质水平要求的不断提高,CPU作为电脑的核心组件,也发生了翻天覆地的变化，从1971年只有2300颗晶体管的Intel 4004微处理器到现在的以亿为单位的Intel i7处理器，科技发展的步伐从未停止,随着对原有技术的升华和新技术的提出CPU会向着更高的空间发展！CPU,中央处理器（英文Central Processing Unit)是一台计算机的运算核心和控制核心。
他是计算机的核心所在正如同人的大脑一样其重要性可想而知.既然CPU 的重要性如此高，那么让我们一起来回顾一下CPU的发展历史吧!由于在处理器方面Intel在各方面有一定的代表性，那么我们就以Intel为代表来进行讨论。
首先，让我们回顾一下Intel以数字命名的CPU类型：Intel 4004 微处理器发布时间:英特尔在1971年11月15日向全球市场推出4004微处理器。
其晶体管数目:约为2千3百颗。
·频率/前端总线 : 108KHZ/ 0.74MHz (4bit）·封装/针脚数量：陶瓷DIP / 16针·核心技术/晶体管数量： 10微米 / 2250·尺寸为3mm×4mm历史意义：4004只能称为世界上第一款商用处理器,而不是世界上第一款微处理器。
第一款微处理器应该是美国军方研制,用于F—14雄猫战机中由6颗晶片组成的中央空气数据计算机：CADC（CenterAir Data Computer)，虽然它的构造比4004还要简单，速度只有9.15KHz.4004 是英特尔第一商用款微处理器，当年Intel 4004处理器每颗售价为200美元。
为日后开发系统智能功能以及个人电脑奠定发展基础。
Intel还曾开发出4001（动态内存DRAM)、4002（只读存储器ROM）、4003（Register)，三者再加上4004，就可架构出一台微型计算机系统。
cpu发展历史过程CPU（Central Processing Unit）是计算机中的核心部件，负责执行计算机程序的指令，控制和协调计算机的各种操作。
随着计算机技术的发展，CPU也经历了多个阶段的演进和发展。
本文将从早期的计算机CPU开始，逐步介绍CPU的发展历史过程。
一、早期计算机的CPU早期的计算机CPU采用的是电子管技术，这种技术具有高功耗、体积庞大、易损坏等缺点。
该阶段的计算机CPU运算速度较慢，主要用于科学计算和军事应用。
代表性的早期计算机有ENIAC、EDVAC 等。
二、晶体管时代的CPU20世纪50年代末，晶体管技术的发展使得计算机CPU得以进一步改进。
晶体管比电子管体积小、寿命长、功耗低，使得计算机性能得到显著提升。
该时期的计算机CPU采用了冯·诺依曼结构，即将指令和数据存储在同一内存中。
代表性的计算机有IBM System/360等。
三、集成电路时代的CPU20世纪60年代，集成电路技术的出现使得计算机CPU集成度大幅提高，体积缩小，功耗进一步降低。
这一时期的计算机CPU开始出现微处理器，即将多个功能模块集成在一颗芯片上，实现更高的性能和更小的体积。
代表性的计算机有Intel 4004、Intel 8008等。
四、个人计算机时代的CPU20世纪70年代末，个人计算机的出现使得计算机CPU得到大规模普及。
此时的计算机CPU采用了更加先进的微处理器架构，性能大幅提升。
代表性的计算机有IBM PC、Apple Macintosh等。
五、多核处理器时代的CPU21世纪初，多核处理器技术的出现使得计算机CPU能够同时处理多个任务。
这种技术通过在一颗芯片上集成多个处理核心，实现更高的并行计算能力。
代表性的计算机有Intel Core系列、AMD Ryzen系列等。
六、现代计算机时代的CPU随着科技的不断发展，计算机CPU在性能、功耗和集成度方面都取得了巨大的进步。
现代计算机CPU采用了更加先进的制程工艺和架构设计，如14纳米、10纳米工艺、超标量架构、超线程技术等。
任何东西从发展到壮大都会经历一个过程,CPU能够发展到今天这个规模和成就,其中的发展史更是耐人寻味。
作为电脑之“芯”的CPU也不例外,本文让我们进入时间不长却风云激荡的CPU发展历程中去。
在这个回顾的过程中,我们主要叙述了目前两大CPU巨头——Intel和AMD的产品发展历程。
一、X86时代的CPUCPU的溯源可以一直去到1971年。
在那一年,当时还处在发展阶段的INTEL公司推出了世界上第一台微处理器4004。
这不但是第一个用于计算器的4位微处理器,也是第一款个人有能力买得起的电脑处理器!4004含有2300个晶体管,功能相当有限,而且速度还很慢,被当时的蓝色巨人IBM以及大部分商业用户不屑一顾,但是它毕竟是划时代的产品,从此以后,INTEL便与微处理器结下了不解之缘。
可以这么说,CPU的历史发展历程其实也就是INTEL公司X86系列CPU的发展历程,我们就通过它来展开我们的“CPU历史之旅”。
1978年,Intel公司再次领导潮流,首次生产出16位的微处理器,并命名为i8086,同时还生产出与之相配合的数学协处理器i8087,这两种芯片使用相互兼容的指令集,但在i8087指令集中增加了一些专门用于对数、指数和三角函数等数学计算指令。
由于这些指令集应用于i8086和i8087,所以人们也这些指令集统一称之为X86指令集。
虽然以后Intel 又陆续生产出第二代、第三代等更先进和更快的新型CPU,但都仍然兼容原来的X86指令,而且Intel在后续CPU的命名上沿用了原先的X86序列,直到后来因商标注册问题,才放弃了继续用阿拉伯数字命名。
至于在后来发展壮大的其他公司,例如AMD和Cyrix等,在486以前(包括486)的CPU都是按Intel的命名方式为自己的X86系列CPU命名,但到了586时代,市场竞争越来越厉害了,由于商标注册问题,它们已经无法继续使用与Intel的X86系列相同或相似的命名,只好另外为自己的586、686兼容CPU命名了。
CPU发展史范文
什么是CPU？
CPU（中央处理器）是计算机系统的核心部件，用于处理程序和数据，控制系统的运行，并执行特定的程序指令。
它是一种微处理器，它可以采
取指令，进行运算，并将结果传送到存储器中。
CPU位于计算机硬件的中央，执行计算机的功能。
它是整个计算机系统的控制器，它控制着整个计
算机系统的运行，并且可以解释和执行程序指令。
CPU的发展史是计算机
发展史的核心部分，也是现代技术发展的缩影。
计算机的历史可以追溯到19世纪，随着科技的发展，计算机系统也
在不断发展。
早期CPU是由集成电路组成的，早在60年代末，芯片出现
在一些科学计算机中，如CDC。
这使得CPU的尺寸缩小，功能也发生了很
大的变化。
1973年，Intel发布了8080芯片，这是一种8位微处理器，是第一
个实用的微处理器，它可以替代大型机的硬件，大大提高了计算机的性能
和能力。
在这之后，Intel推出了8086微处理器，它是一种16位微处理器，可以处理16位数据，这也是目前PC市场最流行使用的微处理器。
随着科技的进步，各种各样的微处理器相继出现，其中最流行的是Intel的386和486微处理器，他们都是32位微处理器，用来处理32位
数据，并具有更强的性能和功能。
笔记本处理器的发展历程笔记本电脑自诞生起，已经走过了近30年的时间，笔记本电脑使用的处理器也经历了一个不断升级、进步的过程。
做为处理器市场的领头羊，英特尔公司在其中扮演了绝对的市场老大角色，可以说INTEL移动处理器的发展历史在很大程度上就代表着解笔记本技术的发展历史。
1、使用台式机CPU的时代（1985年-1990年）1985年，世界上第一台真正意义上的笔记本电脑东芝T1100诞生，这款机器采用的是Intel公司的台式机处理器8086，CPU频率为4.77MHz，内存为256KB RAM，带有9英寸的单色显示屏，没有硬盘，可以运行MS-DOS操作系统。
之后的笔记本又先后使用了8088、80286、80386等台式机处理器，随着CPU主频的提高，笔记本电脑内部狭窄的空间开始无法承受台式机CPU散发的热量，笔记本电脑的电池也无法负担台式CPU庞大的耗电量。
这时研制一款既具有主流处理器性能，耗电低，发热量小，又适合便携电脑的CPU已经成为了迫切需要。
2、386、486时代（1989年---1994年）1989年，Intel公司推出了第一块笔记本电脑专用CPU 80386SL,这款CPU 的频率从16MHz起跳，工作电压为3.3V，芯片集成内部切断电路，可以在处理器不工作的时候自动切换到休眠状态，以减低笔记本电脑电池的消耗，从而达到延长电池工作时间的目的。
该批次处理器由16MHz、20MHz的的386SL，16MHz的386SX等组成，到1992年，386SX/386SL 的最高主频升至25MHz。
1992年，Intel公司发布了80486SL，以后又相继发布了25 MHz 和33MHz 的486DX处理器（含数字协处理器），该处理器具备8KB的L1高速缓存，核心电压为5V。
1994年，Intel推出了配备双时钟与数字协处理器的486DX2芯片，主频高达50Mhz；之后又有486DX4，最高主频为100Mhz,在其中运用了电压调整技术，可根据运行环境自动调节电压、降低处理器功耗。

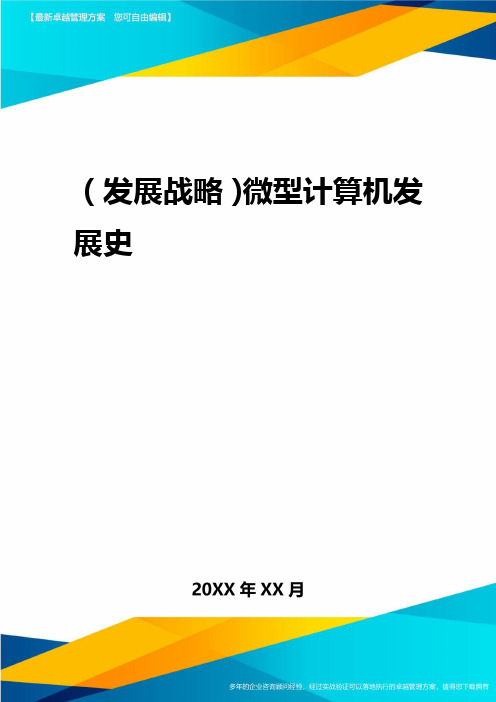

（发展战略）微型计算机发展史微型计算机发展史自1981年美国IBMXX公司推出第壹代微型计算机IBM—PC／XT以来，微型机以其执行结果精确、处理速度怏捷、性价比高、轻便小巧等特点迅速进入社会各个领域，且技术不断更新、产品快速换代，从单纯的计算工具发展成为能够处理数字、符号、文字、语言、图形、图像、音频、视频等多种信息的强大多媒体工具。
如今的微型机产品无论从运算速度、多媒体功能、软硬件支持仍是易用性等方面均比早期产品有了很大飞跃。
便携机更是以使用便捷、无线联网等优势越来越多地受到移动办公人士的喜爱，壹直保持着高速发展的态势。
自第壹台微型计算机MCS-4诞生后，壹直到当下，微机计算机的发展非常迅速！对于微型计算机的发展，壹般以字长和典型的微处理器芯片作为划分标志，将微型计算机的发展划分为五个阶段。
第壹个阶段（1971～1973）主要是字长为4位的微型机和字长为8位的低档微型机。
这壹阶段的典型微处理器有：世界上第壹个微处理器芯片4004，以及随后的改进版4040，它们均是字长为4位的。
于随后的第二年，Intel又研制出了字长为8位的处理器芯片8008，集成度和性能均有所提高。
8008采用PMOS 工艺，字长8位，基本指令48条，基本指令周期为20～50uS，时钟频率为500KHz，集成度约为3500晶体管/片。
第二个阶段（1973～1978）主要是字长为8位的中、高档微型机。
这壹阶段典型的微处理器芯片有：IntelXX公司的I8080、I8085、MotorolaXX公司的M6800、ZilogXX公司的Z80等。
以I8080为例，I8080采用NMOS工艺，字长8位，基本指令70多条，基本指令周期为2～10uS，时钟频率高于1MHz，集成度约为6000晶体管/片。
第三个阶段（1978～1985）主要是字长为16位的微型机。
这壹阶段典型的微处理器芯片有：IntelXX公司的8086/8088/80286、MotorolaXX公司的M68000、ZilogXX公司的Z8000等。
cpu发展历程CPU是指中央处理器，是一种计算机的核心组件，负责处理数据、执行指令和控制计算机的运行。
CPU的发展历程可以追溯到20世纪40年代末的第一台电子计算机。
第一代计算机的CPU由电子管构成，体积庞大，功耗高，运算速度较慢。
这些计算机无法同时执行多条指令，只能按照顺序执行一条指令，然后再执行下一条指令。
20世纪50年代，晶体管的发明使得CPU变得更加小型化和高效。
第二代计算机采用了晶体管技术，运算速度进一步提升。
此时，计算机开始使用存储程序的概念，即将程序存储在计算机的内存中，使得计算机能够按照程序的指令序列执行。
20世纪60年代，集成电路的诞生开启了第三代计算机的时代。
集成电路将数千个晶体管集成在一块硅片上，大大提高了计算机的性能和可靠性。
此时，计算机开始支持多用户、多任务的操作系统。
20世纪70年代，微处理器的出现使得CPU进一步集成，成为一颗单独的芯片。
微处理器包含运算单元、控制单元和寄存器等核心组件，使得计算机变得更加简化和灵活。
此时，计算机开始普及到个人和商业领域。
20世纪80年代，个人计算机的兴起推动了CPU技术的进一步发展。
逐步增加的硬盘容量和内存大小要求更高的计算能力，CPU逐渐成为计算机的重要性能指标。
20世纪90年代以后，随着互联网和移动计算的发展，对CPU 的需求不断增加。
CPU开始采用多核技术，将多个处理器核心集成在一个芯片上，提供更高的计算能力。
进入21世纪，CPU的性能和能效已经得到了巨大的提升。
现代CPU采用了先进的制程工艺和复杂的微架构设计，支持超线程和动态加速等技术，使得计算机能够更快地处理数据和执行复杂的任务。
总之，CPU的发展经历了从电子管到晶体管，再到集成电路和微处理器的演化过程。
随着计算机应用领域的不断拓展，CPU的性能、能效和功能不断提升，为计算机技术的发展做出了重要贡献。
CPU发展史（精选可编辑）CPU，全称中央处理器（Central Processing Unit），是计算机系统的核心部件，负责处理和执行计算机程序中的指令。
自1971年第一块商用CPU芯片问世以来，CPU在尺寸、性能和结构上都经历了飞速的发展。
以下是CPU的发展史概述。
1.早期阶段（1970-1980）（1）4004处理器1971年，英特尔发布了世界上第一块商用CPU——4004，它含有2300个晶体管，主频为108KHz，速度为每秒60,000次运算。
（2）8080处理器1974年，英特尔推出了8080处理器，它有6000个晶体管，主频为2MHz，每秒能进行50万次运算。
此时，微型计算机的时代开始了。
2.发展阶段（1980-1990）（1）80286处理器1982年，英特尔发布了80286处理器，这款处理器有13万个晶体管，主频为6MHz。
它引入了32位地址线和24位数据线，使得计算机可以使用更多内存。
（2）80386处理器1985年，英特尔发布了80386处理器，也称386处理器。
它有120万个晶体管，主频可达20MHz。
这款处理器引入了实地址模式和保护模式。
3.繁荣阶段（1990-2010）（1）奔腾系列处理器1993年，英特尔发布了第一代奔腾处理器，这是一款以586为基础的CPU。
随后又推出了奔腾II、奔腾III和奔腾IV等系列。
（2）酷睿系列处理器2006年，英特尔发布了基于酷睿架构的CPU，这一系列处理器具有高性能、低能耗的特点。
之后又不断推出酷睿i3、i5、i7等系列。
（3）ARM架构处理器在这个阶段，移动设备开始兴起，而ARM架构的处理器因为低功耗、高效能而在移动设备上得到了广泛应用。
苹果的iPhone和iPad就使用了ARM架构的处理器。
4.当前阶段（2010年至今）（1）多核多线程技术为了提高处理器的性能，现代CPU开始采用多核多线程技术。
这意味着一个处理器可以同时执行多个任务，提高了处理器的并行处理能力。
（发展战略）笔记本CPU发展史笔记本CPU发展史笔记本的精髓就在于便携性，是它真正实现了人类自由无极限的梦想。
在几年之前，笔记本对国人来说还是神秘的高科技，随着近几年笔记本价格的普及，越来越多的人用上了笔记本。
从笔记本电脑专用CPU的技术上来看，mobileCPU经过了十余年的发展，在功耗控制、工作温度、电量消耗等对于移动计算相当重要的方面比台式机CPU有着很大的优势，从某些方面可以看作是笔记本发展的一个重要标志。
笔记本电脑作为一种整机类移动办公产品，它的快速发展与IBM、东芝、HP（COMPAQ）、SONY、Apple等笔记本厂商的不懈努力是分不开的，在笔记本的发展史上有很多的经典机型，比如IBM的ThinkPad600、T23……这些具有标志性的电脑，可以从一定程度上代表着那个时代的笔记本的大体配置。
研究历史、研究哪些型号的笔记本是国人普遍使用的，对深度开发笔记本专用操作系统具有重要的参考价值。
以下资料在参考网上资料的基础上，做了一些整理、编排，如有错误欢迎指出，大家一起研究研究深度的笔记本“专用”操作系统到底应该是一个什么样的系统。
一、笔记本处理器和台式处理器的区别处理器是电脑的心脏，而体积小巧的笔记本电脑因为追求高性能、低耗电量、低发热量，因此对处理器的要求更高。
笔记本电脑早期曾直接采用台式机的处理器，但效果不佳。
于是制造工艺更先进、更符合笔记本电脑需要的移动处理器（MobileCPU）应运而生。
Intel作为在微处理器领域举足轻重、占有绝对优势的厂商，它在笔记本电脑、移动处理器的发展史上更是留下了光辉的印记。
例如VoltageReduction、ClockGating、Quickstart、Speedstep等先进技术，都是它在笔记本处理器电脑方面的造诣。
二、移动处理器发展简史（1989年——2008年的今天）众所周知，世界上第一台真正的笔记本电脑——日本东芝的T1100诞生于1985年，它采用了Intel出品的主频1MHz的8086处理器，在今天动辄GHz的时代显得微不足道。
为了解决日益严重的笔记本电脑的热量和体积问题，1989年，Intel推出的386SL 处理器可谓是笔记本电脑专用处理器的“领头羊”，这是历史上第一款笔记本电脑专用CPU。
该批次处理器由16MHz的386SL、20MHz的386SL、16MHz 的386SX等组成。
1992年，笔记本电脑的处理器以下列为主：25MHz的386SX/386SL、20MHz 的386SX/386SL（不含数字协处理器）以及25MHz的486DX组成（含数字协处理器）。
1993年，市场主要以33MHz的486DX处理器为主。
该处理器内含晶体管数为120万个，具备8KB的L1高速缓存，核心电压为5V。
理论上您是可以基于这款处理器的电脑上安装WindowsXP，不过大概执行不了什么有意义的程序吧。
1994年，Intel推出了配备双时钟与数字协处理器的486DX2芯片，在其中运用了VoltageReduction技术，可根据运行环境自动调节电压、降低处理器功耗。
该年下半年，Intel又推出了更先进的75MHz/100MHz的DX4、MobilePentium75处理器。
而配有MobilePentium75处理器的东芝T4900CT 成为第一款Pentium笔记本电脑，从此笔记本电脑与台式电脑正式分道扬镳。
1995年，33MHz的486SL和250MHz的486DX因为性价比高，成为了市场低价机型的首选。
MobilePentium75处理器则成为主流本本的配置。
1996年，市面上的笔记本电脑已大量采用Intel的Pentium处理器，其中以Pentium100为入门型号，而Pentium133/150则装配了很多中高档笔记本。
该年Intel的处理器新技术以能自动调整处理器主频、控制发热量的ClockGating 技术为亮点。
当时台式机的CPU都是采用0.8微米制造工艺生产的，笔记本CPU 就是在这个时候采用了0.35微米制造工艺生产，电压也因为VRT技术而降到3.3V，也是从这时开始笔记本的CPU才真正地与台式机CPU划清了界限，1997年，Intel推出了MobilePentiumMMX120/133/150/166/200系列处理器，该系列处理器采用了有别于台式机CPU的封装，主要有两种，分别是MMC 和TCP，这两种全新的封装方式有助于笔记本主板设计简化和超薄化发展，成为当年笔记本电脑的热点。
4M速率的FIR红外开始装备笔记本，较之前的115.2K 的红外要快得多。
下半年，Intel发布了代号为Tillamook的CPU，它首次采用0.25微米技术工艺制造，内部运行电压为1.8V，外部运行电压为2.5V，大幅度地延长了电池使用时间，并且首次内置了512KL2缓存(只能以内存同速的66MHz访问)。
硬盘方面开始迈进过G级的台槛，高档机型已经装备达3G的硬盘了。
13.3寸的显示屏也正式开始装备笔记本，XGA分辨率渐渐成为高档机型的主流。
1998年，MobilePentiumMMX233/266/300推出、166MHz的PentiumMMX 已成为入门笔记本电脑的配置。
到年底，随着桌面PentiumII处理器系列的诞生，Intel公司其基础上研发了MobilePentiumII、MobileCeleron两款移动处理器。
MobilePentiumII按主频分为：233/266/300/333/366/400Hz六种，首次采用了0.25微米的制造工艺，而当年的台式机处理器仍然采用0.35微米工艺制造。
此外，66MHz外频、512K半速L2Cache使得这款处理器成为当时的高端产品。
443BX北桥芯片组，采用MMC1模式封装，内部电压1.7V，外部电压1.8V。
PentiumⅡ处理器逐渐成为市场的主流，PentiumMMX已退出市场。
此时，ThinkPad600系列正式推出，这是ThinkPad历史上销售量最大机型，它把性能和便携性进行了完美的均衡与结合，将“超级便携”推到了一个新的技术高峰，其键盘的手感尤为笔记本电脑用户称道，至今仍是笔记本电脑键盘手感的标尺。
1999年，Intel除了继续提升PentiumⅡ处理器的主频以外，还在下半年推出了PentiumⅢ移动处理器，它采用了先进的0.18微米工艺技术，集成了2810万个晶体管，其层间连接为铝电导层和低容抗的氟氧化硅(Siof)隔离层相间的六层结、电压最低在1.35V-1.6V之间，发热更少、能耗更低。
令人欣喜的是，在PentiumⅢ600MHz之后的处理器中，Intel加入了一个通过降低CPU运行主频来达到降低功耗的SpeedStep技术。
它可以让处理器在交流电状态时的最高性能模式和电池状态时的电池优化模式之间切换。
既可提供与台式机相近的性能、也能让笔记本电脑在性能发挥/电池续航之间达到最佳平衡。
2000年，Intel推出了700MHz的PentiumIII和550MHz的Celeron这两款笔记本专用处理器，而前者的售价是后者的近4倍。
截止当时，PentiumIII笔记本专用处理器的时钟频率有700MHz、650MHz、600MHz三种；而Celeron 笔记本专用处理器的时钟频率有550MHz、500MHz、466MHz、450MHz、433MHz五种。
2001年，代号为Tualatin的PIII-M笔记本用CPU发布，刚开始是1G，10月8日更是达到1.2GHz，采用0.13微米技术生产，运行133MHz的系统总线，集成了512K全速二级缓存，增强的SpeedStep技术，可以根据CPU在应用程序中的使用情况自动在最佳性能和最长电池使用时间之间平稳切换。
830M(830MP支持外部显示，830MG集成3D显示芯片)芯片组正式装备笔记本，使用PC133的SDRAM，最高支持多达1G的SDRAM，支持AGP4X，改进过的内存存取控制器，更高效和快速的访问内存，改进了i/o控制的传输带宽，高达266MB/s，是440BX的两倍，支持6个usb接口，是440BX的3倍。
也正是在这个时候，各显卡厂商开始将自己在桌面市场取得成功的产品重新设计后推向笔记本电脑市场，此时的笔记本电脑显卡市场百花齐放，除了S3等老牌的显卡厂商外，ATI和NVIDIA也开始涉足笔记本电脑显卡领域，笔记本正式进入高性能的3D时代。
S3的Savage系列和SuperSavage系列，ATi的RageMobility系列、RageMobility128系列、MobilityRadeon系列以及NVIDIA的Geforce2Go系列和Intel的815EM、830M/MG内建显卡成为但是笔记本电脑显卡的主流。
2002年，Intel推出采用0.13微米工艺和Northwood核心的移动CPU新款MobilePentium4(Pentium4-M)处理器，一些采用奔腾4-M的新款笔记本电脑已具备嵌入式无线功能，如802.11b和蓝牙技术，从而使用户享有广泛的无线移动功能，在网络时代这是实现无线移动的又一个基础。
同台式电脑的NorthwoodPentium4处理器一样，同样集成了512KBL2Cache，采用最新的NetBurst微架构设计。
还采用了与MobileCeleron和MobilePentiumⅢ处理器相同的Mirco-PGA封装，并使用0.13微米生产工艺、频率自1.60GHz起，使移动处理器和台式处理器的频率更加接近。
2003年，Intel推出全新的“迅驰”平台——Centrino，赋予了笔记本电脑的新神韵。
这个由代号Banias的Pentium-M移动处理器、855GM/PM芯片组、IntelPro/Wireless2100无线模块组成的平台功能强大。
提升了笔记本电脑的处理能力、也普及了无线网络的应用。
从Banias开始，Intel将不再使用与桌面处理器核心来研发移动处理器，而是凭借全新的架构、全新的指令执行技术争取以更低能耗获取更高性能。
PentiumM以PentiumIII的处理器内核为基础，改善指令运行结构、使用先进的指令分支预测技术、二级缓存容量提高一倍，达到1MB。
2004年，Intel又发布了迅驰II代（Dothan），与Banias相比，Dothan采用了更先进的0.09微米工艺以及2MB二级缓存。
由于前期的Dothan处理器并没有915M系列芯片的支持，前端总线依旧维持在400MHz。
当915M系列芯片全面上市后，Intel相应推出了前端总线533MHz的DothanPentiumM处理器、主频最高可达2.13GHz，同时能耗也有所降低。
2005年，Intel又推出新一代迅驰平台——Sonoma，该平台由90nm制造工艺的Dothan核心（2MBL2缓存，533MHzFSB）PentiumM处理器、915系列芯片组、IntelPro/Wireless2915ABG无线模块组成。
