针剂安瓿瓶洗烘灌封联动生产线PLC的应用分析

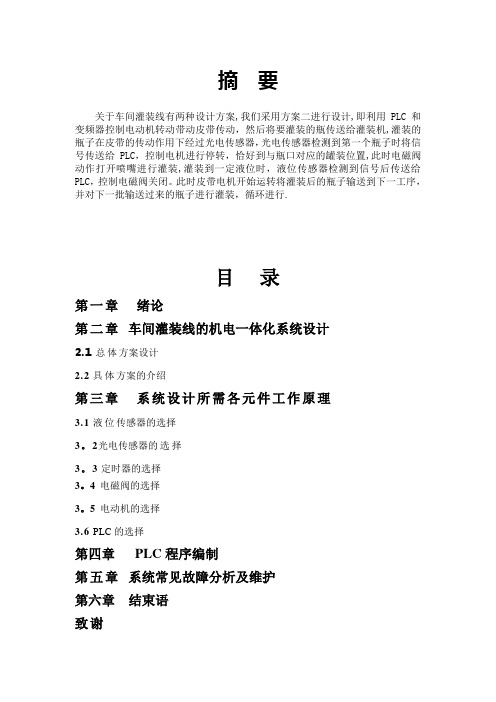

摘要关于车间灌装线有两种设计方案,我们采用方案二进行设计,即利用PLC和变频器控制电动机转动带动皮带传动，然后将要灌装的瓶传送给灌装机,灌装的瓶子在皮带的传动作用下经过光电传感器，光电传感器检测到第一个瓶子时将信号传送给PLC，控制电机进行停转，恰好到与瓶口对应的罐装位置,此时电磁阀动作打开喷嘴进行灌装,灌装到一定液位时，液位传感器检测到信号后传送给PLC，控制电磁阀关闭。

此时皮带电机开始运转将灌装后的瓶子输送到下一工序，并对下一批输送过来的瓶子进行灌装，循环进行.目录第一章绪论第二章车间灌装线的机电一体化系统设计2.1总体方案设计2.2具体方案的介绍第三章系统设计所需各元件工作原理3.1液位传感器的选择3。

2光电传感器的选择3。

3定时器的选择3。

4电磁阀的选择3。

5电动机的选择3.6 PLC的选择第四章PLC程序编制第五章系统常见故障分析及维护第六章结束语致谢第一章绪论为了提高产品质量，缩短生产周期，适应产品迅速更新换代的要求,产品生产正在向缩短生产周期、降低成本、提高生产质量等方向发展。

在炼油、化工、制药等行业中,车间灌装是必不可少的工序，而且也是其生产过程中十分重要的组成部分。

另外, 生产要求该系统要具有灌装容量精确、控制可靠等特点，这也是人工操作和半自动化控制所难以实现的。

所以为了帮助相关行业，特别是其中的中小型企业实现车间灌装的自动控制, 从而达到高效准确的目的,实现罐装的自动化势必就是摆在我们眼前的一大课题。

我们可以借助实验室设备熟悉工业生产中PLC的应用，了解不同公司的可编程控制器的型号和原理，熟悉其编程方式，熟悉电磁阀、光电传感器、液位传感器的使用，学以致用用于生产.计算机的出现给大规模工业自动化带来了曙光。

1968年，美国最大的汽车制造厂商通用汽车（GM)公司提出了公开招标方案，设想将功能完备、灵活、通用的计算机技术与继电器便于使用的特点相结合，把计算机的编程方法和程序输入方式加以简化,用面向过程、面向问题的“自然语言”编程，生产一种新型的工业通用控制器，使人们不必花费大量的精力进行计算机编程,也能像继电器那样方便地使用。

基于PLC的饮料灌装生产线的控制系统设计基于PLC的饮料灌装生产线的控制系统设计随着现代化工业大生产的不断发展，各种生产线和设备的控制系统也在不断升级和改进。

饮料灌装生产线作为其中的一种重要生产线和设备，其控制系统的设计方案也日益成熟。

在这些设计方案中，基于PLC的饮料灌装生产线控制系统成为了越来越多生产厂家的选择。

本文将从PLC技术的具体应用入手，介绍基于PLC的饮料灌装生产线控制系统的设计及其优点。

1、PLC技术的具体应用PLC，即可编程逻辑控制器，是一种用于控制工业制程、自动化和机器人化的计算机。

PLC通过输入采集器（传感器）来获取信号，经过程序进行处理，再通过输出信号与电动机、传动机、阀门和气动装置等一系列工业控制设备完成工业生产流程的整个控制过程。

PLC以其强大的计算能力，高效的运行速度，极高的可靠性，现代化的控制方式以及精度高，稳定性好等优点吸引了越来越多的生产厂商的选择。

在饮料灌装生产线的控制系统中，PLC装置被广泛运用。

PLC技术的应用，为饮料灌装生产线的智能化、高效化助力。

2、基于PLC的饮料灌装生产线控制系统设计方案在基于PLC的饮料灌装生产线控制系统的设计方案中，常见的系统组成部分包括：1）机械手系统2）输送系统3）灌装系统4）清洗系统5）控制系统其中，机械手系统和输送系统主要负责完成不同型号的瓶子进入生产线并对其进行归类，同时有利于后续工作的顺畅进行。

在灌装系统中，PLC装置通过收集数据，根据不同瓶子型号和要求来进行调整，实现不同饮料的灌装。

清洗系统负责对各种瓶子进行清洗，并保证其卫生，防止瓶中残留物的污染。

最后，控制系统与传感器，电机，气动装置相结合，对饮料灌装生产流程进行最终控制。

基于PLC的饮料灌装生产线的控制系统是一个复杂的系统，涉及到数控系统，并需要精准地对工厂内的各种设备进行控制。

因此在设计方案中常见的方案结构为模块化控制，即将整个控制系统分为多个模块，通过各个模块之间的通讯，最终控制饮料灌装生产线的生产流程。

饮料灌装生产流水线plc控制饮料灌装生产流水线PLC控制是现代工业生产中非常重要的一项技术，其应用广泛，涉及到许多行业。

在饮料生产过程中，流水线PLC控制技术是不可或缺的，它可以帮助饮料工厂实现生产自动化、提高生产效率和品质，为市场提供高质量的饮料产品。

PLC是Programmable Logic Controller的缩写，中文翻译为“可编程逻辑控制器”，它是一种用于机电一体化自动化过程控制和管理的专用数字计算机。

PLC控制器集计算机、输入输出接口、控制程序等多种功能于一身，可以完成自动化控制系统的输入、处理、输出等功能。

在饮料灌装生产流水线上，PLC 控制器可以控制饮料生产的每一个环节，实现生产自动化、精确度和一致性，提高了生产效率和品质。

饮料生产的流水线主要分为四个环节：瓶子清洗、灌装、封口和标签贴附。

在PLC控制下，这四个环节被分为不同的站点，每个站点都有一个PLC控制器掌控，分别进行不同的自动化控制和监测。

下面，我将详细介绍饮料生产流水线PLC控制的每个阶段。

一、瓶子清洗在饮料生产的初始阶段，瓶子需要经过清洗和灭菌处理，以确保产出的饮品符合卫生标准和质量要求。

瓶子清洗环节需要PLC控制器进行以下动作：1. 瓶子入口传感器检测瓶子进入清洗区域，并向PLC发送信号。

2. 清洗水喷嘴根据PLC指令自动喷出清洗液，控制清洗周期和数量。

3. 清洗水回收系统根据PLC指令自动控制清洗水的回收和过滤，以保持清洁度并节约用水。

4. 清洗后的瓶子通过传送带进入灌装站点。

二、灌装在灌装阶段，饮料被灌入瓶子中。

PLC控制器主要负责以下动作：1. 饮料进料管道传感器检测饮料进入灌装区域并向PLC发送信号。

2. 灌装喷嘴根据PLC指令自动灌装指定的数量的饮料，并对流量、速度、压力等参数进行自动化控制。

3. 灌装完毕后，灌装喷嘴根据PLC指令自动关闭并等待下一轮灌装。

4. 灌装过程中，PLC控制器实时监测饮料的温度、压力、灌装量等参数，以保证灌装的一致性和质量。

安瓿瓶洗烘灌封联动机组联动控制的改进
阳年生
【期刊名称】《机电信息》
【年(卷),期】2009(000)017
【摘要】从现行安瓿瓶洗烘灌封联动机组的联动控制简介入手，阐述了其联动控制所存在的问题，并提出了改进方案。

【总页数】3页(P44-46)
【作者】阳年生
【作者单位】长沙楚天科技有限公司湖南长沙410005
【正文语种】中文
【中图分类】TU998.13
【相关文献】
1.安瓿瓶洗烘灌封联动生产线工业自动化应用分析 [J], 陈龙;李红艳
2.针剂安瓿瓶洗烘灌封联动生产线PLC的应用分析 [J], 叶修猛
3.安瓿瓶洗烘灌封联动机组联动控制改进研究 [J], 陈龙
4.针剂安瓿瓶洗烘灌封联动生产线PLC的应用分析 [J], 叶修猛
5.工业自动化在安瓿瓶洗烘灌封联动生产线上的应用 [J], 刘恒
因版权原因，仅展示原文概要，查看原文内容请购买。

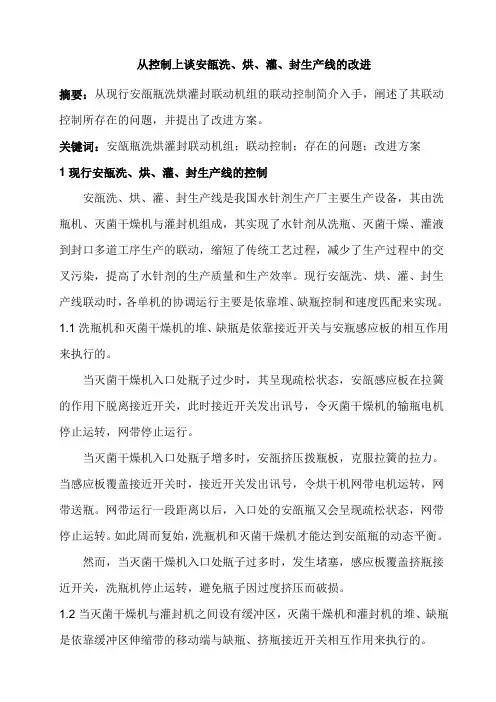

从控制上谈安瓿洗、烘、灌、封生产线的改进摘要：从现行安瓿瓶洗烘灌封联动机组的联动控制简介入手，阐述了其联动控制所存在的问题，并提出了改进方案。

关键词：安瓿瓶洗烘灌封联动机组；联动控制；存在的问题；改进方案1现行安瓿洗、烘、灌、封生产线的控制安瓿洗、烘、灌、封生产线是我国水针剂生产厂主要生产设备，其由洗瓶机、灭菌干燥机与灌封机组成，其实现了水针剂从洗瓶、灭菌干燥、灌液到封口多道工序生产的联动，缩短了传统工艺过程，减少了生产过程中的交叉污染，提高了水针剂的生产质量和生产效率。

现行安瓿洗、烘、灌、封生产线联动时，各单机的协调运行主要是依靠堆、缺瓶控制和速度匹配来实现。

1.1洗瓶机和灭菌干燥机的堆、缺瓶是依靠接近开关与安瓶感应板的相互作用来执行的。

当灭菌干燥机入口处瓶子过少时，其呈现疏松状态，安瓿感应板在拉簧的作用下脱离接近开关，此时接近开关发出讯号，令灭菌干燥机的输瓶电机停止运转，网带停止运行。

当灭菌干燥机入口处瓶子增多时，安瓿挤压拨瓶板，克服拉簧的拉力。

当感应板覆盖接近开关时，接近开关发出讯号，令烘干机网带电机运转，网带送瓶。

网带运行一段距离以后，入口处的安瓿瓶又会呈现疏松状态，网带停止运转。

如此周而复始，洗瓶机和灭菌干燥机才能达到安瓿瓶的动态平衡。

然而，当灭菌干燥机入口处瓶子过多时，发生堵塞，感应板覆盖挤瓶接近开关，洗瓶机停止运转，避免瓶子因过度挤压而破损。

1.2当灭菌干燥机与灌封机之间设有缓冲区，灭菌干燥机和灌封机的堆、缺瓶是依靠缓冲区伸缩带的移动端与缺瓶、挤瓶接近开关相互作用来执行的。

当缓冲区瓶子过少(即出现缺瓶)时，伸缩带移动端靠近灭菌干燥机，缺瓶接近开关动作，进瓶绞龙停止进瓶；当缓冲区瓶子过多(即出现挤瓶)时，伸缩带移动端远离灭菌干燥机，挤瓶接近开关动作，灭菌干燥机网带停止运转，停止送瓶。

1.3各单机的速度匹配主要采用手动调速来实现。

2在控制上现行安瓿洗、烘、灌、封生产线所存在的问题总结药厂长期使用的情况，现行安瓿洗、烘、灌、封生产线联动的协调控制方式中采用手动调速，其不足之处：(1)洗瓶机、灭菌干燥机网带和灌封机绞龙起停频繁，工艺参数不稳定，影响药品的生产质量的一致性；(2)机器的接触器频繁动作，电器故障率增加；(3)当速度匹配不好时，灭菌干燥机的网带与安瓿瓶底的相对运动较大，易磨擦产生微粒，造成污染；(4)各单机之间速度匹配调整不方便。

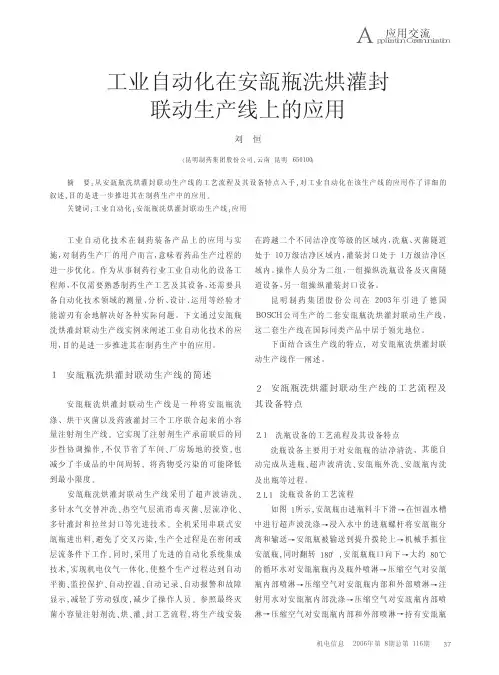

工业自动化在安瓿瓶洗烘灌封联动生产线上的应用刘恒（昆明制药集团股份公司，云南昆明６５０１００）摘要：从安瓿瓶洗烘灌封联动生产线的工艺流程及其设备特点入手，对工业自动化在该生产线的应用作了详细的叙述，目的是进一步推进其在制药生产中的应用。

关键词：工业自动化；安瓿瓶洗烘灌封联动生产线；应用工业自动化技术在制药装备产品上的应用与实施，对制药生产厂的用户而言，意味着药品生产过程的进一步优化。

作为从事制药行业工业自动化的设备工程师，不仅需要熟悉制药生产工艺及其设备，还需要具备自动化技术领域的测量、分析、设计、运用等经验才能游刃有余地解决好各种实际问题。

下文通过安瓿瓶洗烘灌封联动生产线实例来阐述工业自动化技术的应用，目的是进一步推进其在制药生产中的应用。

１安瓿瓶洗烘灌封联动生产线的简述安瓿瓶洗烘灌封联动生产线是一种将安瓿瓶洗涤、烘干灭菌以及药液灌封三个工序联合起来的小容量注射剂生产线。

它实现了注射剂生产承前联后的同步性协调操作，不仅节省了车间、厂房场地的投资，也减少了半成品的中间周转，将药物受污染的可能降低到最小限度。

安瓿瓶洗烘灌封联动生产线采用了超声波清洗、多针水气交替冲洗、热空气层流消毒灭菌、层流净化、多针灌封和拉丝封口等先进技术。

全机采用串联式安瓿瓶进出料，避免了交叉污染，生产全过程是在密闭或层流条件下工作。

同时，采用了先进的自动化系统集成技术，实现机电仪气一体化，使整个生产过程达到自动平衡、监控保护、自动控温、自动记录、自动报警和故障显示，减轻了劳动强度，减少了操作人员。

参照最终灭菌小容量注射剂洗、烘、灌、封工艺流程，将生产线安装在跨越二个不同洁净度等级的区域内，洗瓶、灭菌隧道处于１０万级洁净区域内，灌装封口处于１万级洁净区域内。

操作人员分为二组，一组操纵洗瓶设备及灭菌隧道设备，另一组操纵灌装封口设备。

昆明制药集团股份公司在２００３年引进了德国ＢＯＳＣＨ公司生产的二套安瓿瓶洗烘灌封联动生产线，这二套生产线在国际同类产品中居于领先地位。

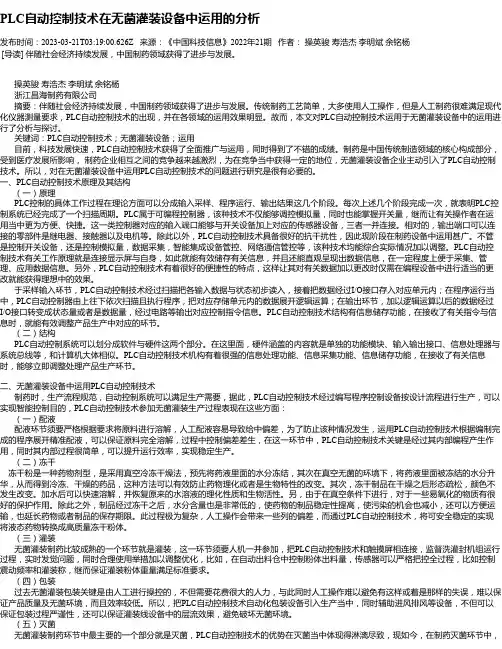

PLC自动控制技术在无菌灌装设备中运用的分析发布时间：2023-03-21T03:19:00.626Z 来源：《中国科技信息》2022年21期作者：操英骏寿浩杰李明斌余铭杨[导读] 伴随社会经济持续发展，中国制药领域获得了进步与发展。

操英骏寿浩杰李明斌余铭杨浙江昌海制药有限公司摘要：伴随社会经济持续发展，中国制药领域获得了进步与发展。

传统制药工艺简单，大多使用人工操作，但是人工制药很难满足现代化仪器测量要求，PLC自动控制技术的出现，并在各领域的运用效果明显。

故而，本文对PLC自动控制技术运用于无菌灌装设备中的运用进行了分析与探讨。

关键词：PLC自动控制技术；无菌灌装设备；运用目前，科技发展快速，PLC自动控制技术获得了全面推广与运用，同时得到了不错的成绩。

制药是中国传统制造领域的核心构成部分，受到医疗发展所影响，制药企业相互之间的竞争越来越激烈，为在竞争当中获得一定的地位，无菌灌装设备企业主动引入了PLC自动控制技术。

所以，对在无菌灌装设备中运用PLC自动控制技术的问题进行研究是很有必要的。

一、PLC自动控制技术原理及其结构（一）原理PLC控制的具体工作过程在理论方面可以分成输入采样、程序运行、输出结果这几个阶段。

每次上述几个阶段完成一次，就表明PLC控制系统已经完成了一个扫描周期。

PLC属于可编程控制器，该种技术不仅能够调控模拟量，同时也能掌握开关量，继而让有关操作者在运用当中更为方便、快捷。

这一类控制器对应的输入端口能够与开关设备加上对应的传感器设备，三者一并连接。

相对的，输出端口可以连接的零部件是继电器、接触器以及电机等。

除此以外，PLC自动控制技术具备很好的抗干扰性，因此现阶段在制药设备中运用甚广。

不管是控制开关设备，还是控制模拟量，数据采集，智能集成设备管控、网络通信管控等，该种技术均能综合实际情况加以调整。

PLC自动控制技术有关工作原理就是连接显示屏与自身，如此就能有效储存有关信息，并且还能直观呈现出数据信息，在一定程度上便于采集、管理、应用数据信息。
