第三节串联和并联(2)

1伏安法测电阻（1）-------测量电路的选择专题一：电流表内外接法的选择思考:两个图有两个测量结果，这两个测量值分别等于、大于还是小于被测电阻的真实值？由U V =U X I A =I X +I V ＞I X 由U V =U X +U A ＞U X I A =I X得：R 测 < R 真 得：R 测 > R 真当R X <<R V 时，R 测≈R X 适用于测小电阻 当R X >>R A 时,R 测≈R X 适用于测大电阻1.采用内外接法的简易判断： 当V A R R R ∙=时，内接法和外接法测电阻的相对误差相等；当R ＞V A R R ∙时，采用内接法测电阻产生的误差较小；当R ＜V A R R ∙时，采用上接法测电阻产生的误差较小。

练习1、待测R x 约100Ω，R A=5 Ω，RV= 10k Ω, 用伏安法测电阻R x 应采用 接法（内或外）。

2.利用试触法确定内、外接法当R R R x V A 、、大小都不知道时，可用试触法确定内、外接法。

如下图所示的电路，空出电压表的一个接线头，用该接线头分别试触M 、N 两点，观察两电表的示数变化情况，如果∆∆I I U U >，说明电压表内阻带来的影响大，即电阻跟电压表的电阻相差较小，属于“大电阻”，应采用内接法，2 如果∆∆U U I I>，说明电流表内阻带来的影响大，即电阻跟电流表的电阻相差较小，属于“小电阻”应采用外接法。

练习2：有一未知的电阻R x ，为较准确的测出其阻值，先后用如图3（a ）、（b ）两种电路进行测试，利用（a ）测的数据为“2.7V 、5.0mA ”，利用（b ）测的数据为“2.8V 、4.0mA ”，那么，该电阻测的较准确的数值及它比真实值偏大或偏小的情况是（ ）A. 560Ω，偏大；B. 560Ω，偏小；C. 700Ω，偏小；D. 700Ω，偏大。

第三节串联和并联知识点串联和并联1、串联电路与并联电路的定义及特点串联电路和并联电路是两种最基本的连接方式，比较如下：名称定义特点串联电路把用电器逐个顺次连接起来的电路①只有一条电流的路径②开关的位置任意但控制作用不变③一个元件不工作，其他元件也不工作并联电路把用电器并列地连接起来的电路①两条或两条以上的电流路径②干路中的开关控制的是整个电路的通断，支路中的开关只能控制其所在支路用电器的通断③各支路上的元件互不影响2、串联电路与并联电路的鉴别区别串并联电路主要依据串并联电路自身特点，常见方法有以下几种：（1）定义法：如果电路中各元件是逐个顺次连接起来的（首尾相连），此电路就是串联电路；如果电路各元件是并列地连接在电路两点间（首首相连，尾尾相连），此电路就是并联电路。

（2）电流法：从电源的正极开始沿电流的方向观察。

若电流无分支，逐个经过所有的用电器回到电源的负极，即电流只有一条路径，该电路为串联电路；若电流从电源正极出发后，分成几路分别通过不同的用电器后回到电源的负极，即电流在某点“分流”，在某点“汇合”，有多条路径，该电路为并联电路。

（3）断路法：串联电路中出现一个断点或去掉一个元件，电路中所有的用电器都会停止工作；而并联电路中，断开一个用电器的开关或去掉这个用电器，其他用电器仍能正常工作。

所以断开电路某处或去掉某个用电器，如果所有的用电器都不能工作，则此电路很可能是串联电路，否则，此电路就是并联电路。

（4）节点法：在识别不规则电路时，不论导线有多少，只要这两点间没有电源、用电器，导线就可缩短为一个点，从而找出各用电器两端的共同点。

（5）短路法：用导线将某一用电器短路，如果其他用电器仍能工作，则这几个用电器是串联，如果用电器都不能工作，则这几个用电器是并联。

(选择合适的方法熟练掌握)①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

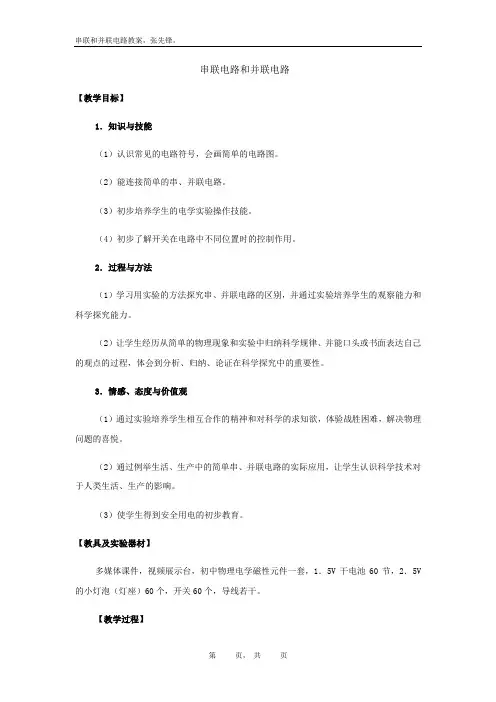

串联电路和并联电路【教学目标】1．知识与技能（1）认识常见的电路符号，会画简单的电路图。

（2）能连接简单的串、并联电路。

（3）初步培养学生的电学实验操作技能。

（4）初步了解开关在电路中不同位置时的控制作用。

2．过程与方法（1）学习用实验的方法探究串、并联电路的区别，并通过实验培养学生的观察能力和科学探究能力。

（2）让学生经历从简单的物理现象和实验中归纳科学规律、并能口头或书面表达自己的观点的过程，体会到分析、归纳、论证在科学探究中的重要性。

3．情感、态度与价值观（1）通过实验培养学生相互合作的精神和对科学的求知欲，体验战胜困难，解决物理问题的喜悦。

（2）通过例举生活、生产中的简单串、并联电路的实际应用，让学生认识科学技术对于人类生活、生产的影响。

（3）使学生得到安全用电的初步教育。

【教具及实验器材】多媒体课件，视频展示台，初中物理电学磁性元件一套，1．5V干电池60节，2．5V 的小灯泡（灯座）60个，开关60个，导线若干。

【教学过程】探究串、并联电路的电流规律【教材分析】本节教材是在学生初步了解电路和电流的概念及认识了串联电路和并联电路的特点、会正确使用电流表的基础上，通过教师提出问题后，由学生大胆猜想、设计实验方案、动手实验收集数据、对数据进行分析讨论、交流评估的过程，初步领会科学实验的方法。

通过本节课的教学，学生应该熟练应用电流表测量电流、会根据问题的提出设计实验并选择器材并进行实验，从而掌握串并联电路电流的规律。

新课程标准只要求学生真正经历探究过程的各个环节，对探究结论的正确性不做评价。

新教材更突出过程与方法、更加注重合作交流等新的学习方式。

【教学目标】1．探究串联电路中电流的规律；训练连接电路和使用电流表的技能；2．切身体验科学探究的全过程，领会科学研究的方法；3．培养严谨的科学态度和协作精神。

【教学重点与难点】学生自主设计方案，并且在正确连接电路和使用电流表的基础上进行实验并能通过交流、总结、反思得出初步结论这几个环节是本节课的重点和难点。

第3节串联和并联【教学目标】知识与技能1.知道什么是串联电路和并联电路，会画简单的串、并联电路图。

2.理解串、并联电路连接特点，学会连接简单的串联电路和并联电路。

3.初步尝试设计简单的电路。

过程与方法通过动手实验、实际操作的过程，分析归纳串联电路和并联电路在连接、开关作用等方面的特点，从而学习识别串联电路和并联电路的方法。

情感、态度与价值观1.通过实验使学生养成相互合作的精神和对科学的求知欲，体验战胜困难，解决物理问题的喜悦。

2.通过列举生活、生产中的简单串、并联电路的实际应用，让学生认识科学技术对于人类生活、生产的影响。

【教学重点】理解串联电路和并联电路的特点。

【教学难点】会识别和连接简单的串、并联电路。

【教学突破】通过连接实物电路、画电路图，列举生活生产实例等多方式分析串、并联电路的特点及应用。

【教具及实验器材】教师准备：自制暗箱、电路示教板、多媒体课件。

学生准备：2.5V、3.8 V的灯泡和灯座各2个、开关三个、1.5v干电池2节、导线假设干等〔以上器材每四个学生一组一套〕【教学过程】一、创设情景引入新课二、新课学习科学探究〔一〕串联和并联【情境设置】魔术表演：教师出示自制的甲、乙两个暗箱，外表上都有两个灯泡，一个开关。

闭合和断开开关，再取下其中一个灯泡。

要求学生观察并答复灯泡的亮灭情况。

〔设计意图：通过教师的表演，让学生观察现象，从生活走向物理，激发学生的好奇心和探究的欲望。

〕【过渡导入】同样的两个灯泡，一个开关,为什么取下其中的一个灯泡，会出现不同现象？【板书】第三节串联和并联【课件展示】一、串联和并联学生活动一：“想想做做〞用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？猜想……〔设计意图：让学生设计电路，培养学生设计简单电路的能力，通过启发，尽可能在全班范围内出现两种不同连接方式。

〕提出问题：在连接电路之前，同学们思考连接电路时需注意哪些问题？【温馨提示】1．开关要断开.2．绝不允许把电源的正负极直接用导线充满好奇的观看，观察灯泡的工作情况答复：闭合开关，两灯都亮；断开开关，两灯都灭；取下其中一个灯泡，甲暗箱的另一个灯泡不发光；乙暗箱的另一个灯泡仍发光。
