气候补偿器在供暖系统中的节能探讨首先，气候补偿器可以准确判断室内外温度差异。
传统的供暖方式常常存在温度过高或过低的情况，这不仅浪费能源，还可能对人体健康造成影响。
而气候补偿器能够根据实时的温度差异情况自动调整供暖输出，确保供暖温度在合适的范围内，既满足了人体舒适度的要求，又避免了能源的浪费。
其次，气候补偿器可以有效降低供暖成本。
通过感知和预测外部气温的变化，气候补偿器可以提前做出调节，减少能源的浪费。
当室外温度上升时，气候补偿器能够智能地降低供暖输出，减少能源的消耗；而当室外温度下降时，气候补偿器则会相应提高供暖输出，保持供暖的效果。
这种动态调节的方式可以使供暖系统更加高效，降低供暖成本。
另外，气候补偿器还可以帮助实现供暖系统的智能化管理。
传统的供暖系统往往需要人工调节，而气候补偿器可以根据室内外温度差异自动进行调节，无需人工干预。
通过与其他智能设备的连接，如智能手机或智能家居系统，用户可以随时随地通过手机或电脑对供暖系统进行监控和调节，实现智能化管理。
此外，气候补偿器还可以提高供暖系统的稳定性。
它能够根据实时的温度变化进行调节，确保供暖温度的稳定性。
传统的供暖系统在温度变化较大或突发变化的情况下，往往需要进行频繁的手动调节，费时费力。
而气候补偿器可以实时感知温度变化，并自动进行调节，避免了频繁的调节操作，提高了供暖系统的稳定性。
综上所述，气候补偿器在供暖系统中具有重要的节能作用。
它通过感知室内外温度差异，动态调节供暖输出，减少能源的浪费；可以降低供暖成本，提高供暖系统的效率；实现供暖系统的智能化管理，提高供暖的稳定性。
因此，气候补偿器在供暖系统中的应用是一种高效、智能、节能的选择。

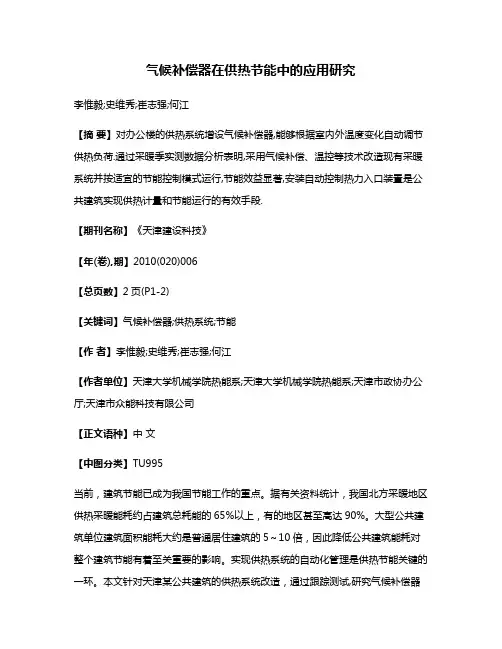

气候补偿器在供热节能中的应用研究李惟毅;史维秀;崔志强;何江【摘要】对办公楼的供热系统增设气候补偿器,能够根据室内外温度变化自动调节供热负荷.通过采暖季实测数据分析表明,采用气候补偿、温控等技术改造现有采暖系统并按适宜的节能控制模式运行,节能效益显著,安装自动控制热力入口装置是公共建筑实现供热计量和节能运行的有效手段.【期刊名称】《天津建设科技》【年(卷),期】2010(020)006【总页数】2页(P1-2)【关键词】气候补偿器;供热系统;节能【作者】李惟毅;史维秀;崔志强;何江【作者单位】天津大学机械学院热能系;天津大学机械学院热能系;天津市政协办公厅;天津市众能科技有限公司【正文语种】中文【中图分类】TU995当前，建筑节能已成为我国节能工作的重点。
据有关资料统计，我国北方采暖地区供热采暖能耗约占建筑总耗能的65%以上，有的地区甚至高达90%。
大型公共建筑单位建筑面积能耗大约是普通居住建筑的5～10倍，因此降低公共建筑能耗对整个建筑节能有着至关重要的影响。
实现供热系统的自动化管理是供热节能关键的一环。
本文针对天津某公共建筑的供热系统改造，通过跟踪测试,研究气候补偿器在供热系统中的节能效果。
该建筑位于天津市和平区新华路，是一个楼龄4 a的建筑物，建筑用途为办公。
大楼建筑面积超过2万m2，供热面积为 19 700 m2，共 13层，1层为大厅和办公室，2～12层为办公室和会议室，顶层为设备间。
该大楼采暖系统主要为风机盘管系统，同时每层楼的楼梯间安装有散热器作为辅助采暖设施。
每层有散热器4～5组，风机盘管35～40组，新风机组（完全新风）2～3个。
各房间内风机盘管都安装电动调节两通阀，同时配有房间温控器。
楼梯间散热器为常开状态，未安装温控阀；所有新风机组为24 h开启，每台风量平均为2.5～3.0 km3/h。
该建筑采用市政热力管网集中供热，在地下1层设有换热站，一次侧有流量计和调节阀（手动调节），二次侧为定流量系统，安装1台循环水泵。

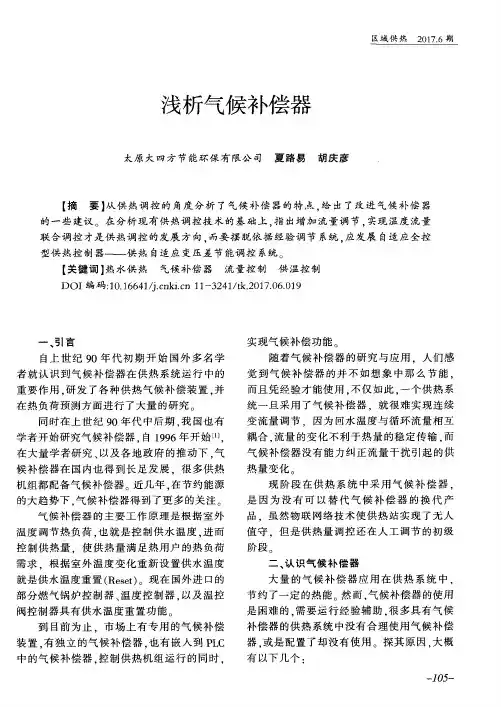

气候补偿器的应用浅析王晓霞【摘要】通过工程实例,阐述了气候补偿器的概念及工作原理.介绍了气候补偿器的适用情况,并就其在供热系统中的具体应用、选型、实用性给出了建议.【期刊名称】《建材技术与应用》【年(卷),期】2012(000)010【总页数】2页(P27-28)【关键词】气候补偿器;调节;节能【作者】王晓霞【作者单位】山西建筑职业技术学院,山西太原030006【正文语种】中文【中图分类】TU833引言我国是一个能源紧缺的国家，同时能源浪费又极为严重。
其中冬季供暖区供暖系统的能源浪费占据了相当大的比重。
存在的问题主要是：原有建筑物的保温和气密性差，管道结构老化，锅炉本体热效率低，锅炉控制性能不高，司炉工的素质较差，节能管理水平较低。
因此，为推动全社会开展节能降耗，缓解能源瓶颈制约，建设节能型社会，促进经济和社会全面可协调发展，我们必须牢牢把握节能减排政策不动摇，在经济发展上坚持节能减排优先原则。
据有关部门测算，我国的建筑能耗已经占到全社会总能耗的27%～30%，建筑节能已迫在眉睫，成为全社会重视的问题。
在供热采暖方面，室外温度的变化对建筑物需热量的大小起着决定性的作用，也决定了建筑物的能耗水平。
供热系统中的运行参数(供回水温度)应该根据室外温度的变化随时进行调整，以保持供热系统的供热量与建筑物的需热量基本一致，使室内温度在不同室外温度下保持相对稳定，实现按需供热，只有这样才能保证供热设备的节能和高效运行，最大限度地节省能源。
1 工程概况某工程设计为某县城烟草公司办公及宿舍区的供热锅炉房设计，工程共有3座单体建筑，分别为：(1)办公楼，6层，建筑面积为3 048.82 m2，建筑高度为16.2 m，采暖形式为地暖，采暖热负荷为172.8 kW。
(2)1号宿舍楼，12层，建筑面积为7 558 m2，建筑高度为37.2 m，采暖形式为地暖，地暖分两个区，其中1～6层为低区，7～12层为高区，采暖热负荷为347.68 kW。
基于高寒期运行数据的换热站气候补偿曲线制定探析摘要：通过对沈阳某安装自动控制系统的换热站实际历史数据的分析，说明对于散热器用户，用历史数据中的最冷时期室外温度、二次供回水温度作为设计值，通过理论公式计算得到其他室外温度下的二次供回水温度更为合理。
阐述了绘制换热站二次供回水均温与室外温度曲线的绘制方法。
关键词：换热站自动控制气候补偿二次供回水均温控制策略0 引言目前大多数城市采用集中供热方式供暖，随着自动控制系统逐步发展，集中供热系统也逐步走向自动化、智能化。
部分热力公司通过对换热站改造升级，实现了换热站无人值守、远程监控的目标，甚至实现了气候补偿功能，即换热站按照设定的程序，通过采集室外温度，自动调节二次供水温度或者二次供回水平均温度。
不同热工性能建筑、不同的供暖方式或者不同入住率等因素，都会导致二次供水温度的不同。
因此二次供水温度的设定完全依靠设计温度的折算是很难达到精细化水平的。
需要考虑各用户的实际用热习惯。
1 气候补偿方式二次供回水均温曲线模式（按照室外温度，换热站自动调节二次供回均温）理论上效果更好。
原因如下：（1）（2）其中Q0为散热器向室内的散热量，Q1为室内向室外的散热量，两者理论上相等，进而推导出：（3）上式中，t0为散热器的供回水平均温度，tn为室内温度（设为定值），tw为室外温度，为系数。
可以看出，散热器供回水平均温度与室外温度成线性（反比例）关系，因此换热站通过电动调节阀等方式对二次侧供热情况的调节性能较好。
本文案例中，气候补偿方式按照二次供回水平均温度调节。
2 二次供回均温曲线的绘制2.1 二次供回水平均温度曲线的理论依据首先，二次供温与室外温度曲线的设定不宜过陡，二次供水温度曲线与室外温度的关系可以按照理论公式[1]计算得到：（3）（4）（5）式中， ¬¬为实际供、回水温度，℃；为设计供、回水温度，℃；为设计室外温度、实际室外温度，℃；b为系数，对于散热器取0.3。

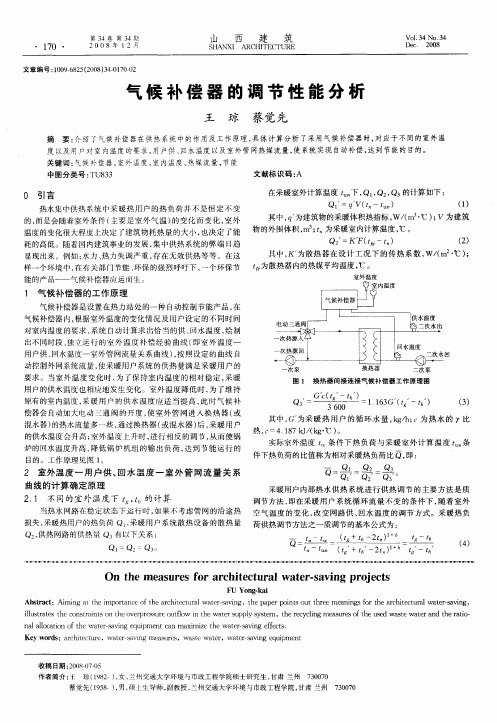

气候补偿器的工作原理
气候补偿器是一种用于应对气候变化的技术设备，它的工作原理可以简要概括如下：
1. 测量：气候补偿器首先通过传感器等设备对环境中的气候参数进行测量，如温度、湿度、二氧化碳浓度等。
2. 分析：测量数据将被传送到一个数据处理系统中，该系统通过算法和模型对数据进行分析和预测，以确定当前和未来可能的气候趋势。
3. 补偿策略制定：基于分析结果，系统会制定一系列补偿策略，这些策略可能包括调整温度、湿度、通风、降低能耗等措施，以最大程度地减少气候变化对环境和生态系统的影响。
4. 执行补偿：一旦补偿策略制定完成，系统将自动激活和执行这些策略，例如调整空调或加热系统，改变通风速度等，以实现补偿效果。
5. 监测和调整：一旦补偿策略实施，系统将持续监测环境变化，并根据实际情况进行相应的调整和优化，以保持最佳的补偿效果。
总的来说，气候补偿器通过测量、分析、制定补偿策略、执行补偿和持续监测等步骤，帮助调节和维持环境中的气候参数，以应对气候变化对我们生活和生态系统的影响。

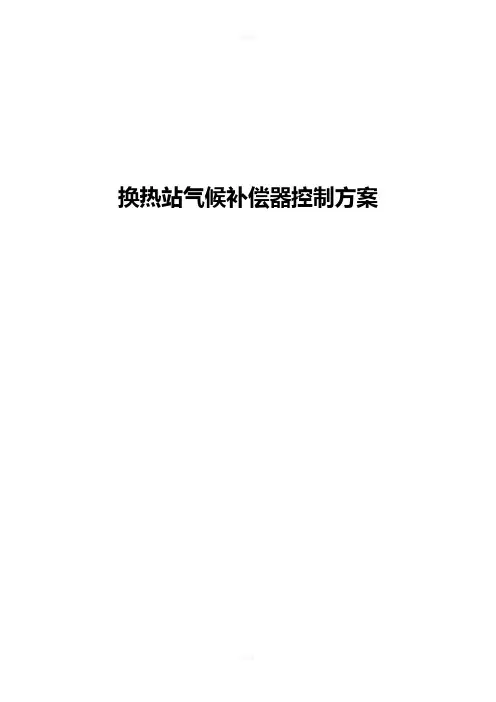

换热站气候补偿器控制方案目录一、项目概况 (2)二、原设计方案 (3)三、分析与建议 (3)一、项目概况现锅炉房内有两台燃气热水锅炉，供热为间供系统，二次系统有三台热水循环泵，为两用一备二、原设计方案1.两台燃气锅炉设置集控系统，根据冬季室外温度采用气候补偿器自动计算锅炉燃烧供回水温度自动控制锅炉运行台数。
2.采暖二次热水循环系统采用变频水泵，并配置气候补偿器，根据室外温度变化调节供热量，有效节约能源。
三、分析与建议1.分析：原方案两台燃气锅炉设置集控和采暖二次热水循环系统采用变频水泵，并配置气候补偿器，其意图是根据室外温度变化自动调节热源负荷输出（包括运行台数和负荷输出自动调节）和二次系统热水循环泵改变流量的质调节。
但两个调节系统设计既有重复又有矛盾。
其一：现有燃气锅炉负荷输出以及启停状态转换均有原锅炉公司提供，控制器已具备自动调节运行功能，即依据供回水温度自动进行切换（大小火或启停状态），锅炉设计运行工况为95/70℃，此时锅炉效率最高。
建议：不增加集控系统。
缺点：原设计方案中集控方案中要求锅炉根据室外温度采用气候补偿自动计算锅炉燃烧供回水温度自动控制锅炉运行台数。
势必造成锅炉热效率降低，并且锅炉回水温度过低，便会在锅炉尾部产生大量的冷凝水，冷凝水有弱酸性腐蚀锅炉，缩短锅炉的使用寿命。
其二：二次系统热水循环泵加装变频器，根据室外温度进行变流量运行，势必要影响到二次系统的水力平衡，造成近端流量过大（过热），远端流量不足（过冷）。
因为热水循环水泵的扬程和流量设计是根据系统的局部阻力和沿程阻力进行选型的，故不可破坏管网平衡。
建议：二次系统热水循环泵工频运行，根据负荷计算和节气变化对水泵分别进行配置或者重新水力计算进行选型。
即：在初寒、末寒期，一用二备；在严寒期，两用一备。
其三：建议在两台板换供水支管上分别加装两台电动三通调节阀或供水总管上加装一台电动三通调节阀；由气候补偿器根据室外温度变化，以及实际检测供/回水温度与用户设定温度的偏差,通过PI/PID方式输出信号控制阀门的开度。

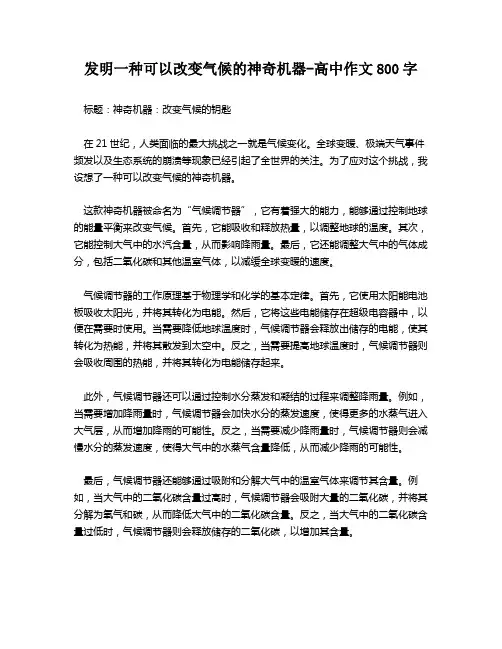

发明一种可以改变气候的神奇机器-高中作文800字标题：神奇机器：改变气候的钥匙在21世纪，人类面临的最大挑战之一就是气候变化。
全球变暖、极端天气事件频发以及生态系统的崩溃等现象已经引起了全世界的关注。
为了应对这个挑战，我设想了一种可以改变气候的神奇机器。
这款神奇机器被命名为“气候调节器”，它有着强大的能力，能够通过控制地球的能量平衡来改变气候。
首先，它能吸收和释放热量，以调整地球的温度。
其次，它能控制大气中的水汽含量，从而影响降雨量。
最后，它还能调整大气中的气体成分，包括二氧化碳和其他温室气体，以减缓全球变暖的速度。
气候调节器的工作原理基于物理学和化学的基本定律。
首先，它使用太阳能电池板吸收太阳光，并将其转化为电能。
然后，它将这些电能储存在超级电容器中，以便在需要时使用。
当需要降低地球温度时，气候调节器会释放出储存的电能，使其转化为热能，并将其散发到太空中。
反之，当需要提高地球温度时，气候调节器则会吸收周围的热能，并将其转化为电能储存起来。
此外，气候调节器还可以通过控制水分蒸发和凝结的过程来调整降雨量。
例如，当需要增加降雨量时，气候调节器会加快水分的蒸发速度，使得更多的水蒸气进入大气层，从而增加降雨的可能性。
反之，当需要减少降雨量时，气候调节器则会减慢水分的蒸发速度，使得大气中的水蒸气含量降低，从而减少降雨的可能性。
最后，气候调节器还能够通过吸附和分解大气中的温室气体来调节其含量。
例如，当大气中的二氧化碳含量过高时，气候调节器会吸附大量的二氧化碳，并将其分解为氧气和碳，从而降低大气中的二氧化碳含量。
反之，当大气中的二氧化碳含量过低时，气候调节器则会释放储存的二氧化碳，以增加其含量。
然而，虽然气候调节器具有巨大的潜力，但它也可能带来一些潜在的风险。
例如，过度依赖气候调节器可能会导致人类忽视了对环境保护和可持续发展的追求。
因此，我们需要谨慎地使用这种神奇机器，并且始终牢记我们的目标是创造一个和谐、健康和可持续的地球家园。

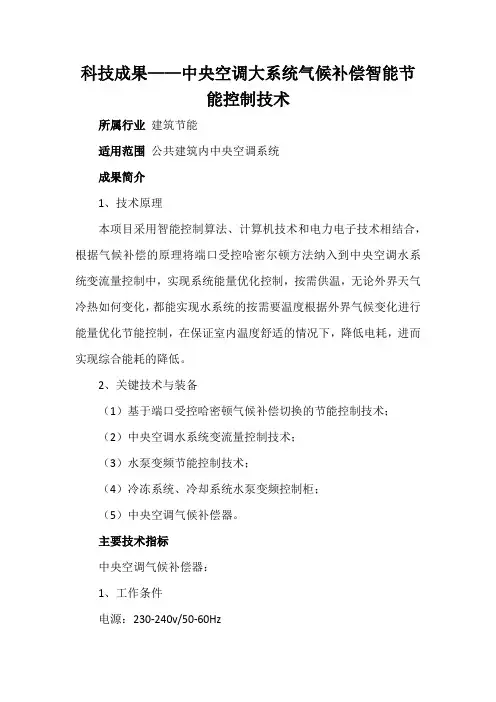

科技成果——中央空调大系统气候补偿智能节能控制技术所属行业建筑节能适用范围公共建筑内中央空调系统成果简介1、技术原理本项目采用智能控制算法、计算机技术和电力电子技术相结合，根据气候补偿的原理将端口受控哈密尔顿方法纳入到中央空调水系统变流量控制中，实现系统能量优化控制，按需供温，无论外界天气冷热如何变化，都能实现水系统的按需要温度根据外界气候变化进行能量优化节能控制，在保证室内温度舒适的情况下，降低电耗，进而实现综合能耗的降低。
2、关键技术与装备（1）基于端口受控哈密顿气候补偿切换的节能控制技术；（2）中央空调水系统变流量控制技术；（3）水泵变频节能控制技术；（4）冷冻系统、冷却系统水泵变频控制柜；（5）中央空调气候补偿器。
主要技术指标中央空调气候补偿器：1、工作条件电源：230-240v/50-60Hz工作温度范围：-30℃到60℃2、技术指标（1）采用高性能计算机芯片控制器，彩色触摸屏人机交互显示屏幕，仿真图显示工况；（2）具有4条补偿曲线设定功能，能任意设定补偿控制的温度范围；（3）具有可任意时段设定和任意日期设定的分时分温功能；（4）具有手动和自动控制功能，具有历史数据和报警数据查询和存储功能；（5）具有远程网络通讯接口；（6）具有防冻死保护功能；（7）输入输出为4-20mA信号，可扩展多路输入、输出；（8）节能率：总体平均达到10%。
技术水平1、专利：“工锅炉燃烧烟气余热行波型热声发电系统”，ZL201520150085.1；“基于端口受控哈密顿气候补偿切换的节能控制系统”，201420334696.7；2、项目获浑南高新区科技局2012年科技攻关计划支持项目，并于2014年顺利结题（项目编号：20121041）；3、项目获辽宁省中小企业厅审批通过的辽宁省中小企业专精特新产品技术（文件号：辽中小企发[2015]9号）；4、项目获辽宁省政府公共机构节能管理办公室推荐推广产品。
典型案例该技术在浑南高新区科技计划支持和省中小企业厅认证及省政府公共机构管理办公室的推荐下，目前已经在辽宁省人民会堂、辽宁省政府行政二处等单位实施并顺利运行。
基于量调节的气候补偿器设计摘要针对不同地区、不同场合、不同建筑、不同时间、不同要求、不同消费水平等对室温的要求也不尽相同的需要，以微芯单片机为核心设计了一套基于量调节的气候补偿器。
采取合理控制室温的方式，分别设置适当的室温设定值，并实行分户分时智能调节，就可大大降低能耗，实现经济运行。
关键词：气候补偿；温度控制；补偿曲线前言我国地域广泛，人口众多，房屋建筑规模巨大、保温隔热和气密性能很差，而且，住宅建设正处于快速发展阶段。
同时，我国能源紧缺，采暖用能十分巨大，目前的采暖用能约点全国商品能源总消耗的10%，供暖系统热效率低，管网输送效率低，缺乏控制与节能手段，普遍在低负荷、低效率下运行，实际供暖面积平均只有设备能力的40%左右，采暖的高能耗不仅造成资源的消耗，而且还成为大气污染的一个重要因素。
而且，用户节能意识差也是浪费的主要原因。
我国住宅建筑采暖能耗为相近气候条件的发达国家的3倍左右。
建设部于1995年12月修订了―民用建筑节能设计标准(采暖居住建筑部分)JGJ26-95‖，目标是在1980/1981年当地通用设计的基础上节能50%。
标准提出的目标应通过以下几方面实现：改善围护结构保温性能，提高门窗密封性；提高管网输送效率；推行温控技术，作到用户室温可以控制调节；推广应用用热计量收费技术，促使用户自觉节能。
从而需要一套基于量调节的气候补偿器根据室外及室内的温度的变化自动调整供暖/制冷所需要的供水温度，保证提供用户准确的热值，并能实现补偿曲线选择、自动报警、自动恢复等功能.控制器是气候补偿器的核心部分,通过对各种控制器的性能价格比进行调查,以PIC16F877单片机最为合适,在我的毕业设计过程中,得到了齐世清老师的大力支持在此我表示深深的感谢。
目录第一章绪论1. 1开发基于量调节的气候补偿器的形势1. 2基于量调节的气候补偿器控制原理1. 3基于量调节的气候补偿器优点第二章基于量调节的气候补偿器的整体设计2.1.1 功能要求2.1.2控制器的总体方案第三章基于量调节的气候补偿器的组成3.1单片机的选择3.1.1 PIC单片机简介3.1.2 选用PIC16F877的原因3.2 温度采集功能设计3.2.1 温度传感器选择3.2.2 温度采集电路3.2.3 信号放大电路3.3 显示与键盘功能设计3.3.1 液晶显示模块的选择3.3.2 12864功能介绍3.3.3 曲线显示电路及应用示例3.3.4 键盘电路3.3.5 显示驱动程序3.4 PID控制原理3.5 实时时钟芯片DS1302的应用3.5.1 DS1302功能介绍3.5.2 DS1302与PIC16F877的硬件接口电路. 3.5.3 DS1302的读写程序3.6 串行EEPROM芯片 AT24LC02的应用3.6.1 AT24LC02功能介绍3.6.2 AT24LC02与PIC16F877的硬件接口电路.3.6.3 AT24LC02的读写程序3.7.通信功能设计3.7.1 通信方式选择3.7.2 485通信协议介绍3.7.3 通信电路设计3.8 报警与指示功能设计3.8.1 报警电路3.8.2 指示灯电路第四章设计过程中遇到的问题和解决方案4.1 应用Protel制作PCB版图时需要注意的问题结束语及致谢------------------------------------第一章绪论1. 1 开发基于量调节的气候补偿器的形势我国地域广泛，人口众多，房屋建筑规模巨大、保温隔热和气密性能很差，而且，住宅建设正处于快速发展阶段。
同时，我国能源紧缺，人均煤炭、石油、天然气资源量仅为世界平均水平的60％、10％和5％，采暖用能十分巨大，目前的采暖用能约点全国商品能源总消耗的10%，供暖系统热效率低，管网输送效率低，缺乏控制与节能手段，普遍在低负荷、低效率下运行，实际供暖面积平均只有设备能力的40%左右，采暖的高能耗不仅造成资源的消耗，而且还成为大气污染的一个重要因素，全国90％的二氧化硫排放，大气中70％的烟尘是燃煤造成的。
而且，用户节能意识差也是浪费的主要原因。
我国住宅建筑采暖能耗为相近气候条件的发达国家的3倍左右。
在现阶段，我国集中供热缺乏量化管理，司炉工凭感觉、凭经验烧锅炉。
散热器、锅炉等供热设备是按照设计工况进行选型的，通常情况下，室外温度高于设计温度点，如果不能及时根据室内外情况调节出力，必然会造成浪费。
而且，供热采暖系统多为直联系统，无论建筑物的类型和功能均统一24小时供热，例如公共场所、办公建筑无人时间照常供热，因此造成了很大的浪费。
另一方面，生活水平提高后的人们对室内热环境的要求也越来越高，用户希望能对室内内温度进行调节以满足个人的舒适需求。
特别是住宅商品化之后，需要对供暖和生活供热进行计量收费，并且建设部于1995年12月修订了―民用建筑节能设计标准(采暖居住建筑部分)JGJ26-95‖，目标是在1980/1981年当地通用设计的基础上节能50%。
标准提出的目标应通过以下几方面实现：改善围护结构保温性能，提高门窗密封性；提高管网输送效率；推行温控技术，作到用户室温可以控制调节；推广应用用热计量收费技术，促使用户自觉节能。
气候补偿器正可以针对以上情况，根据回水温度与室外温度，随时控制出水温度，简单、准确的实现动态质调节；利用三通混水阀或小型热力站，就可以将系统分割开来独立控制。
在一些公共场所，利用气候补偿器时间编程的功能设定不同时间段的不同需求温度，大幅度地实现节能。
这种方式在新疆等地区已经得到了应用，产生了良好的效果。
这样一方面使供暖系统能自动按照实际热负荷向用户提供热量，以达到节能的目的；另一方面又可以满足人们对供暖系统的调节需求，提高供暖质量，为计量收费创造前提条件。
1.2 基于量调节的气候补偿器控制原理图1.1 气候补偿器的供热调节工作原理图基于量调节的气候补偿器通过MCU检测在二次出水管道上安装水温传感器和室外温度传感器的温度值，随时根据室外温度通过PID调节各板换一次水入口的电动调节阀开度，从而达到根据室外温度自动修正二次供水温度之目的。
如上图所示，当室外温度降低时，为了维持原有的室内温度，采暖用户的供水温度应适当提高，此时气候补偿器会自动加大电动三通阀的开度，使室外管网进入换热器或混水器的热水流量多一些，通过换热器或混水器后，采暖用户的供水温度会升高室外温度上升时，应适当降低采暖用户的供水温度以免产生室内过热现象，此时系统将适当减小电动三通阀的开度，使室外管网进入换热器或混水器的热水流量少一些，直接从电动三通阀分水管线回至锅炉的热水多一些，从而使锅炉的回水温度升高，降低锅炉机组的输出负荷，达到节能运行的目的。
气候补偿器内室外温度补偿曲线出厂后系统将自动给出四条经验曲线(二次供水温度－室外温度关系曲线)，系统运行过程中用户可根据实际运行情况进行实时修改，以更好的满足节能需要。
气候补偿器的控制原理图1. 3基于量调节的气候补偿器优点气候补偿器是根据室外温度的变化及用户设定的不同时间对室内温度要求，按照设定曲线求出恰当的供水温度进行自动控制，实现供热系统供水温度－室外温度的自动气候补偿，避免产生室温过高而造成能源浪费的一种节能产品；根据系统不同，节能率达10%~25%。
1. 全集成电脑控制，主控CPU采用PIC主流工控芯片，计算速度快，运行稳定；2. 中文液晶实时显示室内、室外温度、供水温度、回水温度及电动阀开度等运行参数，LED灯显示系统运行状态；键盘操作；3. 分时分温功能模块内嵌，系统默认提供4时段、4条独立运行曲线，以满足用户在不同时段对室内温度的要求；4. 精确控制供水温度，根据室外温度模糊运算出所需的供暖水温，并运用PID控制规律实时与实际供水温度比较，调节电动阀开度，精确保证稳定供水温度，避免发生用户室温过高的现象而浪费能耗；5. 曲线自学习功能，根据历史参数实时修正室外温度--供水温度曲线，使供暖系统最优化运行；6. 既可单电动阀控制，又可通过扩充模块实现多电动阀控制7. 通讯方式：有线（RS232/RS485）射频无线传输第二章基于量调节的气候补偿器的整体设计2.1.1 功能要求1温度采集2液晶显示3分时分温功能模块4阀门开度控制5参数设定6数据传输7报警输出8复位功能9指示灯2.1.2控制器的总体方案气候补偿器主要功能模块包括：CPU、温度采集部分、PID控制部分、参数输入部分、液晶显示部分、通信部分、时钟部分、数据保存和状态报警及部分；以下是系统组成框图（图1）。
图1 系统组成框图第三章基于量调节的气候补偿器的组成3.1单片机的选择3.1.1 PIC单片机简介美国亚利桑那州Microship公司推出的PIC系列8位微控制器是采用精简指令集RISC(Reduced Instruction Set Computer)结构的高性能的嵌入式微控制器(Embedded Controller)。
它采用哈佛（Harvard）双总线以及两级指令流水线结构,具有的高速度、低工作电压、低功耗、强大驱动能力、低价格和OTP(One Time Programming)技术等都体现了单片机工业的新趋势。
PIC系列的微控制器在办公自动化设备、消费电子产品、电讯通信、智能仪器仪表、汽车电子、工业控制等不同领域获得了非常广泛的应用。
PIC系列单片机的特点1) PIC系列单片机最大的特点是不搞单纯的功能堆积,而是从实际出发,重视产品的性能与价格比,靠发展多种型号来满足不同层次的应用要求。
就实际而言,不同的应用对单片机功能和资源的要求是不同的。
PIC系列从低到高有几十个型号,可以满足各种需要。
比如, PIC12C508单片机仅有8个引脚,它适用于要求I/O较少、RAM及程序空间不大、可靠性较高的单片机的场合。
2) 精简指令使其执行效率大为提高。
PIC系列8位单片机具有独特的RISC结构,数据总线和指令总线分离的哈佛结构总线,使其指令具有单字长的特性,且允许指令码的位数可多余8位的数据位数, 指令只有30几条,每条指令均为字长12位或14位的单字节指令,大多数指令都是一个周期。
这与传统的采用复杂指令集结构的8位单片机相比,可以达到2∶1的代码压缩,使指令的执行速度比一般的单片机要快4～5倍。
3) 产品开发容易、周期短,并且能够快速进入市场。
PIC单片机采用了RISC指令集,指令少,且全部为单字长指令,易学易用,相对于CISC(复杂指令集)结构的单片机可节省30%以上的开发时间、2倍以上的程序空间。
如果采用PIC的低价OTP型芯片,可使单片机在其应用程序开发完成后立刻使该产品上市。
4) 功耗低。
PIC单片机的CMOS设计结合了诸多的节电特性,使其功耗较低。
PIC的静态设计可进入睡眠省电状态而不影响任何逻辑变量。
