实验四脉冲编码调制与解调实验（PCM）一、实验目的1、掌握抽样信号的量化原理。
2、掌握脉冲编码调制的基本原理。
3、了解PCM系统中噪声的影响。
二、实验内容1、对模拟信号脉冲编码调制，观测PCM编码。
2、将PCM编码解调还原。
三、实验仪器1、信号源模块一块2、模拟信号数字化模块一块3、20M双踪示波器一台4、带话筒立体声耳机一副四、实验原理PCM原理框图如下图9-1所示。
编码部分译码部分图9-1 PCM原理框图上图中，信号源模块提供音频范围内模拟信号及时钟信号，包括工作时钟2048K、位同步时钟64K、帧同步时钟8K，送模拟信号数字化模块，经抽样保持、量化、编码过程，产生64K码速率的PCM编码信号。
译码部分同样将PCM编码与各时钟信号送入，经译码、低通滤波器，还原出模拟信号。
五、实验步骤1、将模块小心地固定在主机箱中，确保电源接触良好。
2、插上电源线，打开主机箱右侧的交流开关，再分别按下两个模块中的电源开关，对应的发光二极管灯亮，两个模块均开始工作。
（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线）3、PCM编码（1）信号源模块“2K正弦基波”幅度调节至3V左右。
（2）实验连线如下：信号源模块模拟信号数字化模块（模块左下方PCM编解码）2K正弦基波—————S－IN2048K———————2048K－IN64 K————————CLK－IN8K————————FRAM－IN（3）以“FRAM-IN”信号为内触发源，示波器双踪观测“FRAM-IN”、“PCM-OUT”测试点波形,PCM编码能够稳定观测，且每四帧编码为一个周期。
说明：帧信号对应的4位PCM编码的第一位码，是上一帧8位PCM编码的第8位，可能出现半位为0，半位为1的情况，这是由使用的PCM编译码芯片的工作时序决定。
（4）以“S-IN”信号为内触发源，示波器双踪观测“S-IN”、“PCM-OUT”测试点波形，PCM编码能够稳定观测，每一周期正弦波对应4帧共32位PCM编码，且32位一循环，码速率为64K。
实验二脉冲编码调制与解调实验—. 实验目的1.加深对PCM编码过程的理解。
2.熟悉PCM编、译码专用集成芯片的功能和使用方法。
3.了解PCM系统的工作过程。
二. 实验电路工作原理（一） PCM基本工作原理脉冲调制就是把一个时间连续、取值连续的模拟信号变换成时间离散、取值离散的数字信号后在信道中传输。
脉码调制就是对模拟信号先抽样，再对样值幅度量化、编码的过程。
所谓抽样，就是对模拟信号进行周期性扫描，把时间上连续的信号变成时间上离散的信号。
该模拟信号经过抽样后还应当包含原信号中所有信息，也就是说能无失真的恢复原模拟信号。
它的抽样速率的下限是由抽样定理确定的。
在该实验中，抽样速率采用8Kbit/s。
所谓量化，就是把经过抽样得到的瞬时值将其幅度离散，即用一组规定的电平，把瞬时抽样值用最接近的电平值来表示。
一个模拟信号经过抽样量化后，得到已量化的脉冲幅度调制信号，它仅为有限个数值。
所谓编码，就是用一组二进制码组来表示每一个有固定电平的量化值。
然而，实际上量化是在编码过程中同时完成的，故编码过程也称为模/数变换，可记作A/D。
由此可见，脉冲编码调制方式就是一种传递模拟信号的数字通信方式。
PCM的原理如图2-1所示。
话音信号先经防混叠低通滤波器，进行脉冲抽样，变成8KHz 重复频率的抽样信号（即离散的脉冲调幅PAM信号），然后将幅度连续的PAM信号用“四舍五入”办法量化为有限个幅度取值的信号，再经编码，转换成二进制码。
对于电话，CCITT 规定抽样率为8KHz，每抽样值编8位码，即共有28=256个量化值，因而每话路PCM编码后的标准数码率是64kb/s。
为解决均匀量化时小信号量化误差大、音质差的问题，在实际中采用不均匀选取量化间隔的非线性量化方法，即量化特性在小信号时分层密、量化间隔小，而在大信号时分层疏、量化间隔大，如图2—2所示。
在实际中广泛使用的是两种对数形式的压缩特性：A律和 律。
A 律PCM 用于欧洲和我国，μ律用于北美和日本。
一、实验目的1. 了解脉冲编码调制（PCM）的工作原理和实现过程；2. 掌握PCM编译码器的组成和功能；3. 验证PCM编译码原理在实际应用中的有效性；4. 分析PCM编译码过程中可能出现的问题及解决方法。
二、实验原理脉冲编码调制（PCM）是一种将模拟信号转换为数字信号的方法。
其基本原理是：首先对模拟信号进行抽样，使其在时间上离散化；然后对抽样值进行量化，使其在幅度上离散化；最后将量化后的信号编码成二进制信号。
PCM编译码器是实现PCM调制和解调的设备。
1. 抽样：抽样是指在一定时间间隔内对模拟信号进行采样，使其在时间上离散化。
抽样定理指出，为了无失真地恢复原信号，抽样频率必须大于信号最高频率的两倍。
2. 量化：量化是指将抽样值进行幅度离散化。
量化方法有均匀量化和非均匀量化。
均匀量化是将输入信号的取值域按等距离分割，而非均匀量化则是根据信号特性对取值域进行不等距离分割。
3. 编码：编码是指将量化后的信号编码成二进制信号。
常用的编码方法有自然二进制编码、格雷码编码等。
三、实验仪器与设备1. 实验箱：包括模拟信号发生器、抽样器、量化器、编码器、译码器等；2. 示波器：用于观察信号波形；3. 数字频率计：用于测量信号频率；4. 计算机软件：用于数据处理和分析。
四、实验步骤1. 模拟信号发生器输出一个连续的模拟信号；2. 通过抽样器对模拟信号进行抽样，得到一系列抽样值；3. 对抽样值进行量化，得到一系列量化值；4. 将量化值进行编码，得到一系列二进制信号；5. 将二进制信号输入译码器，恢复出量化值；6. 将量化值进行反量化，得到一系列反量化值；7. 将反量化值通过重建滤波器，恢复出模拟信号；8. 观察示波器上的信号波形，分析PCM编译码过程。
五、实验结果与分析1. 观察示波器上的信号波形，可以发现，通过PCM编译码过程，模拟信号被成功转换为数字信号，再恢复为模拟信号。
这验证了PCM编译码原理在实际应用中的有效性。
通信原理实验报告实验题目——脉冲编码调制与解调实验一、实验目的1、掌握脉冲编码调制与解调的原理。
2、掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。
3、了解大规模集成电路TP3067的功能与使用方法。
二、实验内容1、观察脉冲编码调制与解调的结果，分析调制信号与基带信号之间的关系。
2、改变基带信号的幅度，观察脉冲编码调制与解调信号的信噪比的变化情况。
3、改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况。
三、实验仪器信号源模块、模拟信号数字化模块、20M双踪示波器、连接线若干四、实验原理1、PCM工作原理所谓脉冲编码调制，就是将模拟信号抽样量化，然后使已量化值变换成代码。
脉码系统原理框图如图1所示。
抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散、幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。
编码后的PCM码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。
预滤波是为了把原始语音信号的频带限制在300－3400Hz左右，所以预滤波会引入一定的频带失真。
在整个PCM系统中，重建信号的失真主要来源于量化以及信道传输误码。
通常，用信号与量化噪声的功率比，即信噪比S/N来表示。
ITU-T详细规定了它的指标，还规定比特率为64kb/s，使用A律和u律编码律。
（1）量化图1 PCM系统原理框图模拟信号的量化分为均匀量化和非均匀量化。
把输入模拟信号的取值域按等距离分割的量化称为均匀量化。
在均匀量化中，每个量化区间的量化电平均取在各区间的中点，如图2所示图2 均匀量化过程示意图其量化间隔（量化台阶）取决于输入信号的变化范围和量化电平数。
当输入信号的变化范围和量化电平数确定后，量化间隔也被确定。
非均匀量化是根据信号的不同区间来确定量化间隔的。
对于信号取值小的区间，其量化间隔也小；反之，量化间隔就大。
实验2脉冲编码调制与解调实验实验2 脉冲编码调制与解调实验⼀、实验⽬的1、掌握脉冲编码调制与解调的基本原理。
2、定量分析并掌握模拟信号按照13折线A律特性编成⼋位码的⽅法。
3、通过了解⼤规模集成电路TP3067的功能与使⽤⽅法，进⼀步掌握PCM通信系统的⼯作流程。
⼆、实验内容1、观察脉冲编码调制与解调的整个变换过程，分析PCM调制信号与基带模拟信号之间的关系，掌握其基本原理。
2、定量分析不同幅度的基带模拟正弦信号按照13折线A律特性编成的⼋位码，并掌握该编码⽅法。
三、实验仪器1、信号源模块2、模拟信号数字化模块3、20M双踪⽰波器⼀台4、连接线若⼲四、实验原理脉冲编码调制（PCM）与解调通信系统的原理框图如下：模拟信号在编码电路中，经过抽样、量化、编码，最后得到PCM编码信号。
在单路编译码器中，经变换后的PCM码是在⼀个时隙中被发送出去的，在其他的时隙中编译码器是没有输出的，即对⼀个单路编译码器来说，它在⼀个PCM帧（32个时隙）⾥，只在⼀个特定的时隙中发送编码信号。
同样，译码电路也只是在⼀个特定的时隙（此时隙应与发送码数据的时隙相同，否则接收不到PCM编码信号）⾥才从外部接收PCM编码信号，然后再译码输出。
五、实验步骤及注意事项1、将信号源模块、模拟信号数字化模块⼩⼼地固定在主机箱中，确保电源接触良好。
2、插上电源线，打开主机箱右侧的交流开关，再分别按下⼆个模块中的相应开关POWER1、POWER2，对应的发光⼆极管LED01、LED02发光，按⼀下信号源模块的复位键，⼆个模块均开始⼯作。
（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线）3、对任意频率、幅度的模拟正弦信号脉冲编码调制与解调实验（1）将信号源模块中BCD码分频值（拨码开关SW04、SW05）设置为0000000 0000001（分频后“BS”端输出频率即为基频2.048MHz），模拟信号数字化模块中拨码开关S1设置为0000，“编码幅度”电位器逆时针旋转到顶。
..a2012-2013 第二学期开放实验项目题目：两路话音＋两路计算机数据综合传输系统实验学生姓名专业名称：电子信息工程指导教师：2013年5月20日脉冲编码调制解调实验一、实验原理（一）基本原理PCM 调制原理框图1、 量化从数学上来看，量化就是把一个连续幅度值的无限数集合映射成一个离散幅度值的有限数集合，模拟信号的量化分为均匀量化和非均匀量化。
模拟信号的量化2、 编码所谓编码就是把量化后的信号变换成二进制码，其相反的过程称为译码。
当然，这里的编码和译码与差错控制编码和译码是完全不同的，前者是属于信源编码的范畴。
模拟入yx量化器量化值..（二）实验电路说明模拟信号在编码电路中，经过抽样、量化、编码，最后得到PCM编码信号。
在单路编译码器中，经变换后的PCM码是在一个时隙中被发送出去的，在其他的时隙中编译码器是没有输出的，即对一个单路编译码器来说，它在一个PCM帧（32个时隙）里，只在一个特定的时隙中发送编码信号。
同样，译码电路也只是在一个特定的时隙（此时隙应与发送时隙相同，否则接收不到PCM编码信号）里才从外部接收PCM编码信号，然后进行译码，经过带通滤波器、放大器后输出。
（三）输入、输出点参考说明1、输入点说明MCLK：芯片工作主时钟，频率为2.048M。
SIN IN-A：模拟信号输入点。
BSX：PCM编码所需时钟信号输入点。
BSR：PCM解码所需时钟信号输入点。
FSXA：PCM编码帧同步信号输入点。
FSRA：PCM解码帧同步信号输入点。
PCMIN-A：PCM解调信号输入点。
EARIN1：耳机语音信号输入点。
MICOUT1：麦克风语音信号输出点。
K1、K2：A律、μ律切换开关PCMAOUT-A：脉冲编码调制信号输出点。
SIN OUT-A：PCM解调信号输出点。
二、实验步骤1、将信号源模块和模块2固定在主机箱上，将黑色塑封螺钉拧紧，确保电源接触良好。
2、插上电源线，打开主机箱右侧的交流开关，将信号源模块和模块2的电源开关拨下，观察指示灯是否点亮，红灯为+5V电源指示灯，绿灯为-12V电源指示灯，黄色为+12V电源指示灯。
实验十 自适应差分脉冲编码调制与解调实验一、实验目的1、加深对自适应差分脉冲编码调制工作原理的理解。
2、了解大规模集成电路MC145540的电路组成及工作原理。
二、实验内容1、观察各测量点波形并画出图形，注意时间对应关系。
2、在有可能的情况下，编写程序并在此电路板上进行调试。
三、实验仪器1、信号源模块2、模拟信号数字化模块3、频谱分析模块（可选）4、终端模块（可选）5、20M 双踪示波器 一台6、音频信号发生器（可选） 一台7、立体声单放机（可选） 一台8、立体声耳机（可选） 一副9、连接线 若干四、实验原理1、ADPCM 简介由前面PCM 和M ∆实验我们已经知道，在不考虑信道误码率的情况下，M ∆的性能通常比PCM 的差。
这主要是因为PCM 和M ∆系统不管误差信号如何变化，传输的增量σ是固定不变的。
如果使增量的数值随误差信号()d k 的变化量化成M 个电平之一，然后再进行编码，这样，系统的性能就会得到改善。
在这样的系统中，由于对传输的增量还要经过脉冲编码调制，因而称它为增量脉冲编码调制或差分脉冲编码调制()DPCM 。
下面先介绍DPCM 的基本原理。
()d k图10-1 DPCM 系统原理框图图10-1给出了DPCM 系统原理框图。
图中输入抽样值信号为()S k ，接收端输出重建信号为()r S k ，()d k 是输入信号与预测信号()e S k 的差值，()q d k 是经量化后的差值，()I k 是()q d k 信号经编码后输出的数字码。
编码器中的预测器与解码器的预测器完全相同，因此，在信道传输无误码的情况下，解码器输出的重建信号()r S k 与编码器的()r S k 完全相同。
DPCM 的总量化误差()e k 定义为输入信号()S k 与解码器输出的重建信号()r S k 之差，即有[]()()()()()()()()()r e e q q e k S k S k S k d k S k d k d k d k ⎡⎤=-=+-+=-⎣⎦由上式可知，在这种DPCM 系统中，总量化误差只和差值信号的量化误差有关。

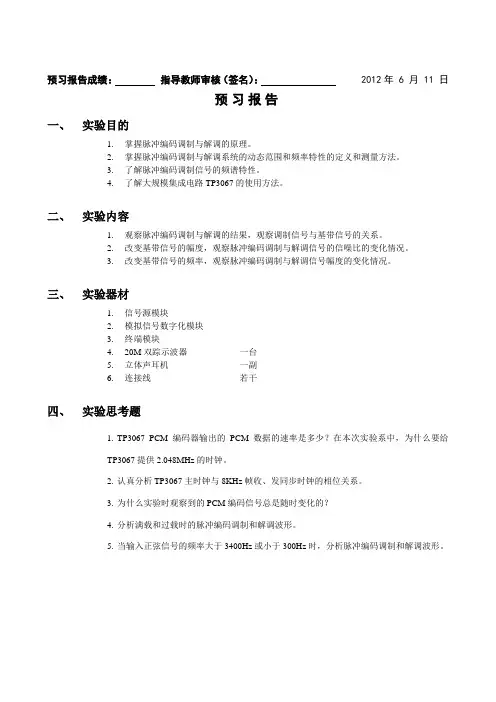

实验五脉冲编码调制解调实验一、实验目的1．掌握脉冲编码调制与解调的原理。
2．掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。
3．了解脉冲编码调制信号的频谱特性。
4．了解大规模集成电路W681512的使用方法。
二、实验内容1．观察脉冲编码调制与解调的结果，观察调制信号与基带信号之间的关系。
2．改变基带信号的幅度，观察脉冲编码调制与解调信号的信噪比的变化情况。
3．改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况。
4．改变位同步时钟，观测脉冲编码调制波形。
三、实验器材1.信号源模块2.模拟信号数字化模块3.终端模块（可选）4.频谱分析模块5.20M双踪示波器一台6.音频信号发生器（可选）一台7.立体声单放机（可选）一台8.立体声耳机一副9.连接线若干四、实验原理模拟信号进行抽样后，其抽样值还是随信号幅度连续变化的，当这些连续变化的抽样值通过有噪声的信道传输时，接收端就不能对所发送的抽样准确地估值。
如果发送端用预先规定的有限个电平来表示抽样值，且电平间隔比干扰噪声大，则接收端将有可能对所发送的抽样准确地估值，从而有可能消除随机噪声的影响。
编码调制（PCM）简称为脉码调制，它是一种将模拟语音信号变换成数字信号的编码方式。
脉码调制的过程如图8-1所示。
PCM主要包括抽样、量化与编码三个过程。
抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。
国际标准化的PCM 码组（电话语音）是八位码组代表一个抽样值。
编码后的PCM码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。
预滤波是为了把原始语音信号的频带限制在300－3400Hz 左右，所以预滤波会引入一定的频带失真。
图8-1 PCM 调制原理框图在整个PCM系统中，重建信号的失真主要来源于量化以及信道传输误码，通常，用信号与量化噪声的功率比，即信噪比S/N来表示，国际电报电话咨询委员会（ITU-T）详细规定了它的指标，还规定比特率为64kb/s，使用A律或 律编码律。
下面将详细介绍PCM编码的整个过程，由于抽样原理已在前面实验中详细讨论过，故在此只讲述量化及编码的原理。
1． 量化从数学上来看，量化就是把一个连续幅度值的无限数集合映射成一个离散幅度值的有限数集合。
如图8-2所示，量化器Q 输出L 个量化值k y ，k=1，2，3，…，L 。
k y 常称为重建电平或量化电平。
当量化器输入信号幅度x 落在k x 与1+k x 之间时，量化器输出电平为k y 。
这个量化过程可以表达为：{}1(),1,2,3,,k k k y Q x Q x x x y k L +==<≤==这里k x 称为分层电平或判决阈值。
通常k k k x x -=∆+1称为量化间隔。
图8-2 模拟信号的量化模拟信号的量化分为均匀量化和非均匀量化，我们先讨论均匀量化。
把输入模拟信号的取值域按等距离分割的量化称为均匀量化。
在均匀量化中，每个量化区间的量化电平均取在各区间的中点，如图8-3所示。
其量化间隔（量化台阶）v ∆取决于输入信号的变化范围和量化电平数。
当输入信号的变化范围和量化电平数确定后，量化间隔也被确定。
例如，输入信号的最小值和最大值分用a 和b 表示，量化电平数为M ，那么，均匀量化的量化间隔为：Mab v -=∆q图8-3 均匀量化过程示意图量化器输出q m 为：,q i m q = 当1i i m m m -<≤式中i m 为第i 个量化区间的终点，可写成 v i a m i ∆+=i q 为第i 个量化区间的量化电平，可表示为1,122i i i m m q i M -+==、、、 上述均匀量化的主要缺点是，无论抽样值大小如何，量化噪声的均方根值都固定不变。
因此，当信号()m t 较小时，则信号量化噪声功率比也就很小，这样，对于弱信号时的量化信噪比就难以达到给定的要求。
通常，把满足信噪比要求的输入信号取值范围定义为动态范围，可见，均匀量化时的信号动态范围将受到较大的限制。
为了克服这个缺点，实际中，往往采用非均匀量化。
非均匀量化是根据信号的不同区间来确定量化间隔的。
对于信号取值小的区间，其量化间隔v ∆也小；反之，量化间隔就大。
它与均匀量化相比，有两个突出的优点。
首先，当输入量化器的信号具有非均匀分布的概率密度（实际中常常是这样）时，非均匀量化器的输出端可以得到较高的平均信号量化噪声功率比；其次，非均匀量化时，量化噪声功率的均方根值基本上与信号抽样值成比例。
因此量化噪声对大、小信号的影响大致相同，即改善了小信号时的量化信噪比。
实际中，非均匀量化的实际方法通常是将抽样值通过压缩再进行均匀量化。
通常使用的压缩器中，大多采用对数式压缩。
广泛采用的两种对数压缩律是μ压缩律和A 压缩律。
美国采用μ压缩律，我国和欧洲各国均采用A 压缩律，因此，本实验模块采用的PCM 编码方式也是A 压缩律。
所谓A 压缩律也就是压缩器具有如下特性的压缩律：A X A Ax y 10,ln 1≤<+=11,ln 1ln 1<≤++=X A A Ax yA律压扩特性是连续曲线，A值不同压扩特性亦不同，在电路上实现这样的函数规律是相当复杂的。
实际中，往往都采用近似方法。
图8-4 13折线似于A律函数规律的13折线（A=87.6）的压扩特性。
这样，它基本上保持了连续压扩特性曲线的优点，又便于用数字电路实现，本实验模块中所用到的PCM编码芯片TP3067正是采用这种压扩特性来进行编码的。
图8-4示出了这种压扩特性。
表8-1列出了13折线时的x值与计算x值的比较。
表8-1表中第二行的x 值是根据6.87=A 时计算得到的，第三行的x 值是13折线分段时的值。
可见，13折线各段落的分界点与6.87=A 曲线十分逼近，同时x 按2的幂次分割有利于数字化。
2． 编码所谓编码就是把量化后的信号变换成代码，其相反的过程称为译码。
当然，这里的编码和译码与差错控制编码和译码是完全不同的，前者是属于信源编码的范畴。
在现有的编码方法中，若按编码的速度来分，大致可分为两大类：低速编码和高速编码。
通信中一般都采用第二类。
编码器的种类大体上可以归结为三类：逐次比较型、折叠级联型、混合型。
本实验模块中的编码芯片TP3067采用的是逐次比较型。
在逐次比较型编码方式中，无论采用几位码，一般均按极性码、段落码、段内码的顺序。
在13折线法中，无论输入信号是正是负，均按8段折线（8个段落）进行编码。
若用8位折叠二进制码来表示输入信号的抽样量化值时，其中用第一位表示量化值的极性，其余7位（第二位至第八位）则表示抽样量化值的绝对大小。
具体的做法是：用第二至第四位表示段落码，它的8种可能状态来分别代表8个段落的起点电平。
其它4位表示段内码，它的16种可能状态来分别代表每一段落的16个均匀划分的量化级。
这样处理的结果，8个段落被划分成27＝128个量化级。
段落码和8个段落之间的关系如表8-2所示；段内码与16个量化级之间的关系见表8-3。
可见，上述编码方法是把压缩、量化和编码合为一体的方法。
本实验采用大规模集成电路TP3067对语音信号进行PCM 编、解码。
TP3067在一个芯片内部集成了编码电路和译码电路，是一个单路编译码器。
其编码速率为 2.048MHz ，每一帧数据为8位，帧同步信号为8KHz 。
模拟信号在编码电路中，经过抽样、量化、编码，最后得到PCM 编码信号。
在单路编译码器中，经变换后的PCM 码是在一个时隙中被发送出去的，在其他的时隙中编译码器是没有输出的，即对一个单路编译码器来说，它在一个PCM 帧（32个时隙）里，只在一个特定的时隙中发送编码信号。
同样，译码电路也只是在一个特定的时隙（此时隙应与发送时隙相同，否则接收不到PCM 编码信号）里才从外部接收PCM 编码信号，然后进行译码，经过带通滤波器、放大器后输出。
五、实验步骤1． 将信号模块和模块二固定在主机箱上，确保电源接触良好。
2． 插上电源线，打开主机箱右侧的交流开关，将信号模块和模块2电源开关拨下，观看指示灯是否点亮。
3． 观测PCM 编，译码波形。
1） 用示波器测量信号源板上“2K 同步正弦波”点，调节信号板上手调电位器W1使输出信号峰峰值在3V。
2）将信号源板上S4设计为0111,S5设为0100。
3）4）用示波器观测模拟信号“同步正弦波”、PCM编码输出点“PCMOUT-A”和解调信号输出点“SIN OUT-A”输出波形。
5）改变位时钟为2.048M，重复以上操作。
观察波形。
4．从信号源引入非同步正弦波，调节S7、S8改变正弦信号的频率，使其频率分别大于3400Hz或小于300Hz，观察“PCMOUT-A”、“SIN-OUT-A”的输出波形，记录下来（应可观察，当输入正弦波的频率大于3400Hz或小于300Hz时，PCM解码信号的幅度急剧减小）。
5、用音乐输出信号代替信号源模块的正弦波，输入模块2,的点“SIN IN-A”，重复上述操作和观察，并记录下来。
七、实验思考题1、为什么实验时观察到的PCM编码信号总是随时变化？PCM是真正的数字编码。
它将每个通道的指令数字化了，比如脉冲由1毫秒到2毫秒的变化，在PCM编码里用模数转换成1和0的数字码，再发出去。
所以你用示波器会看到这各编码总是在变化中的。
2、W681512PCM编码器输出的PCM码的速率是多少?为什么要给W681512提供2.048MHZ 的时钟?速率为2.045MHZ，PCM编码器在同步工作中，对于发送和接收两个方向应当用相同的主时钟和位时钟，在这一模式中，MCLKx上必须有时钟信号在起作用，而MCLKR/PDN 引脚则起了掉电控制作用。
在异步工作状态中，发送和接收时钟必须独立设置，MCLK和MCLR必须为2.048MHz3、认真分析W681512主时钟与8KHz帧收、发同步时钟的相位关系。
主时钟与8KHz帧收同步时钟，8KHz收同步时钟的周期为125us，第n个帧同步信号与主时钟相位相同，第n+1个与主时钟相位相反。
八、实验体会通过这次实验，我掌握脉冲编码调制与解调的原理，PAM调制掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。
了解脉冲编码调制信号的频谱特性，理解了模拟信号量化的过程，这次实验使我对理论知识有了更深的认识。
