工程制图复习题参考答案一、填空题:1.根据投射线的类型,投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直,平行投影法又可分为正投影法和斜投影法。
3.多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是:①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行,则它们的同面投影也一定平行。
8. 空间两直线相交,则它们的同面投影也一定相交,而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时,它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面取点和取线的关系是:欲在平面取点,须先在平面取线,而欲在平面取线,又须先在平面取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中,新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换,先将一般位置直线变换为投影面平行线__,再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换,先将一般位置平面变换为_投影面垂直面__,再将投影面垂直面变换为投影面平行面。
工程制图复习题及答案1. 简述工程制图的基本原则。
2. 解释什么是第一角投影法和第三角投影法,并说明它们的区别。
3. 描述尺寸标注的基本规则。
4. 简述剖面图和断面图的区别及应用场景。
5. 解释什么是公差和配合,并举例说明其在工程制图中的重要性。
6. 列举常见的工程材料,并说明它们在制图中的表示方法。
7. 描述如何使用AutoCAD软件绘制简单的平面图形。
8. 解释什么是焊接符号,并举例说明其在工程图纸中的应用。
9. 简述装配图的作用及其在工程制图中的重要性。
10. 给出一个工程制图的实例,说明其设计意图和制图步骤。
答案1. 工程制图的基本原则包括:清晰性、准确性、简洁性和标准化。
这些原则确保图纸能够被准确无误地理解和执行。
2. 第一角投影法和第三角投影法的区别:第一角投影法中,物体的视图是从物体的正面、侧面和顶面进行投影,而第三角投影法则是从物体的背面、侧面和顶面进行投影。
这两种方法在不同国家和地区有不同的使用习惯。
3. 尺寸标注的基本规则:尺寸线应平行于被标注的边缘,尺寸数字应清晰可读,尺寸应包括长度、宽度和高度等。
4. 剖面图和断面图的区别:剖面图是将物体沿某一平面切开后,显示其内部结构的图形;断面图则是显示物体在某一特定截面上的图形。
5. 公差和配合的重要性:公差是指允许的尺寸变化范围,配合则是指两个或多个部件之间的尺寸关系。
它们确保了部件的互换性和装配的可行性。
6. 常见的工程材料包括:钢材、铝材、塑料、木材等。
在制图中,材料通常通过特定的符号或文字说明来表示。
7. 使用AutoCAD绘制平面图形的步骤:首先打开AutoCAD软件,然后选择绘图工具,如直线、圆形等,按照设计意图绘制图形,最后进行尺寸标注和细节处理。
8. 焊接符号的应用:焊接符号用于指示焊接的类型、位置和尺寸,确保焊接工作的准确性和一致性。
9. 装配图的作用:装配图展示了多个部件如何组合成一个完整的设备或结构,它对于生产、装配和维修都至关重要。
《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高,相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同,分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ,用细实线绘制。
6、在建筑平面图中,横行定位轴线应用阿拉伯数字从左至右依次编写;竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有 5 种。
8、根据不同的剖切方式,剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火,并加强钢筋与混凝土的粘结力,钢筋至构件表面应有一定厚度的混凝土,这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水按一定例配合,经搅拌、捣实、养护而成的一种人造石。
12、图纸幅面的基本尺寸规定有五种,其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有:叠加式、切割式、混合式。
14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
15、投影面的平行面,平行于H面称为水平面,平行于V面称为正平面,平行于W面称为侧平面。
16、一般可见轮廓线用实线线型来画,不可见轮廓线用虚线来画,中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画。
二、单选题1、在建筑平面图中,位于2和3轴线之间的第一根分轴线的正确表达为( A )。
(A) (B) (C) (D)2.建筑的耐火等级可分为( B )级。
A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字,不可避免时。
应该是( A )A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于( C )A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。
建筑工程制图习题集答案一、平面图绘制1. 绘制一个简单的房间平面图,包括墙体、门窗的位置和尺寸。
- 解答:首先确定房间的长和宽,然后在图纸上绘制出墙体的轮廓。
接着,根据设计要求在适当的位置添加门窗,并标注出它们的尺寸。
2. 标注房间平面图中的尺寸。
- 解答:使用尺寸线和尺寸标注,清晰地标注出墙体的长度、门窗的宽度和高度。
二、立面图绘制1. 绘制一个建筑物的立面图,展示建筑物的正面外观。
- 解答:根据建筑物的平面图和高度信息,绘制出建筑物的立面图。
包括墙体、窗户、门、屋顶等元素,并标注出相应的高度和位置。
2. 标注立面图中的尺寸和材料。
- 解答:在立面图上使用尺寸线标注出各部分的高度、宽度等尺寸,同时注明所使用的材料类型。
三、剖面图绘制1. 绘制建筑物的剖面图,展示内部结构和层次。
- 解答:选择建筑物的某个剖面位置,绘制出剖面图。
展示墙体、楼板、屋顶等内部结构的相互关系,以及它们之间的垂直和水平关系。
2. 标注剖面图中的尺寸和层次。
- 解答:在剖面图上使用尺寸线和文字标注出各层结构的厚度和高度,确保剖面图的准确性和可读性。
四、细节图绘制1. 绘制楼梯的细节图。
- 解答:展示楼梯的平面图和剖面图,包括踏步的尺寸、坡度、扶手的样式等。
2. 绘制门窗的细节图。
- 解答:展示门窗的平面图、立面图和剖面图,包括门窗的开启方式、尺寸、材料等细节。
五、图纸的标注和说明1. 对图纸中的每个元素进行清晰的标注。
- 解答:使用标准的制图符号和文字,对图纸中的墙体、门窗、楼板等元素进行标注,确保图纸信息的完整性。
2. 提供图纸的详细说明。
- 解答:在图纸旁边或下方提供文字说明,解释图纸中的特定设计意图、施工要求或材料选择。
请注意,以上答案仅为示例,具体的习题集答案应根据实际的习题内容进行编写。
在实际应用中,每个习题的答案都应详细、准确,并且符合制图规范。
建筑制图复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用 粗实线2、图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号、尺寸数上3、标高有绝对标高和 相对标高 ,绝对标高的基准面是 青岛附近黄海海平面4、房屋施工图由于专业分工的不同,分为 建筑施工图、 结构施工图和 设备施工图5、指北针圆的直径直为 24mm ,用细实线绘制.6、在建筑平面图中,横行定位轴线应用 阿拉伯数字从左至右依次编 写;竖向定位轴线应用 大写拉丁字母从下 至上顺序编写.7、工程制图图幅幅面主要有 5 种.8、根据不同的剖切方式,剖面图有 全 剖面图、阶梯 剖面图、展开 剖面图、 局部剖面图和 分层 剖面图.9、为保护钢筋、防蚀防火,并增强钢筋与混凝土的粘结力,钢筋至构件外表应 有一定厚度的混凝土,这层混凝土称为混凝土保护层. 10、民用建筑一般由根底、墙和柱 、楼板层和地坪层、 楼梯、屋顶、 门窗等六大局部组成.11、混凝土是由 水泥、沙子、石子和水—按一定例配合,经搅拌、捣实、养护 而成的一种人造石.12.投影规律的三等关系是指“ 、、".位于2和3轴线之间的第一根分轴线的正确表达为 〔A 〕.A 、3B 、4C 、5D 、6 3、填充不得穿越尺寸数字,不可防止时.应该是〔 A 〕A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于〔C 〕A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中央线、对称一般应用.〔C 〕A 、细实线R 细虚线G 细单点长画线 D 吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制,直径为〔 A 〕.A 、8-10mmB 11-12mmC 5-7mmD 、 12-14mm 7、建筑施工图中索引符号的圆的直径为〔 B 〕A 、8mmB 10mmC 、12mmD 14mm8、建筑施工图上一般注明的标高是〔B 〕.A 、绝对标高B 、相对标高C 、绝对标高和相对标高D 、要看图纸上的说明 9、建筑物结构承重可分为〔D 〕.二、单项选择题1、在建筑平面图中, (D)A、墙承重式、框架结构B、墙承重式C、半框架结构,框架结构D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm,用白^是1:100比例,其实际长度是〔 B 〕.A、5mB、50mC、500mD、5000m11、建筑工程图中尺寸单位,总平面图和标高单位用〔C 〕为单位.A、mmB、cmC、mD、km 12、施工平面图中标注的尺寸只有数量没有单位,按国家标准规定单位应该是(A ) oA、mm B cm C、m D、km13.以下投影图中正确的1 - 1剖面图是〔14、以下立面图的图名中错误的选项是〔A 〕A、房屋立面图 B 、东立面图C、⑦-----①立面图D 、.----- ®立面图15 .关于标高,以下〔C〕的说法是错误的.A.负标高应注“―〞B. 正标高应注“ + 〞C.正标高不注" + 〞D. 零标高应注“土〞16 .立面图不能按〔C 〕方式命名.A.朝向B. 轴线C. 色彩D .主出入口17 . 〞小8@200没能表达出这种钢筋的〔 A 〕0A.弯钩形状B. 级别C. 直径D. 间距18 .详图索引符号为T-圆圈内的3表示〔C 〕.A.详图所在的定位轴线编号B. 详图的编号C.详图所在的图纸编号D. 被索引的图纸的编号19、主要用来确定新建房屋的位置、朝向以及周边环境关系的是〔C〕.A 建筑平面图B 建筑立面图C总平面图 D 功能分区图20、墙体是房屋的一个重要组成局部,按墙的平面位置不同分为〔B 〕.A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙21、以下表达中不正确的选项是〔C 〕A、3%g示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米,标高尺寸单位为米D总平面图的所有尺寸单位均为米,标注至小数点后二位22、钢筋工程施工中要看懂〔C 〕 oA、总平面图B、土建施工图C、结构施工图D、土建施工图与结构施工图23、根底各局部形状、大小、材料、构造、埋置深度及标号都能通过〔B 〕反映出来.A、根底平面图B、根底剖面图C、根底详图D、总平面图24、房屋结构中框架代号为.〔A〕A、KJB、GJC、CJD、ZJ25、结构施工土中的圈梁表示〔B 〕.A、GLB、QLC、JLD、KL26、结构施工图中的楼梯梁的代号为.〔D 〕A、GLB、DLC、JLD、TL27、在施工图中,M代表〔D 〕.A、窗B、墙C、梁D、门28、在施工中,L代表〔C 〕.A、板B、柱C、梁D、墙29、在施工图中.代表〔B 〕.A、门B、窗C、梁D、柱30、在钢筋混凝土构件代号中,“ GL〞是表示〔B 〕.A、圈梁B、过梁C、连系梁D、根底梁31、在钢筋混凝土构件代号中,“ JL 〞是表示〔D 〕.A、圈梁B、过梁C、连系梁D、根底梁32、6L表示〔B〕0A I级光圆钢筋B 冷拉I级钢筋CI级钻硅人字纹钢筋 D I级螺纹钢筋33、标高符号的三角形为等腰直角三角形,高约〔A〕 mmA 3B 5C 6D 833、不属于建筑平面图的是〔A 〕.A、根底平面图 B 、底层平面图C、标准层平面图 D 、屋顶平面图34以下建筑中不属于公共建筑的是〔 D 〕.A、学校 B 、旅社C 、医院D宿舍35、一级建筑的耐久年限为〔D 〕年.A 15-25 B、25-50 C 50-100 D 100 以上36、对于风向频率玫瑰图说法错误的选项是〔A 〕.A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值,按一定比例绘制B、实线表示全年风向频率 C 、虚线表示夏季风向频率D图上所表示的风的吹向是指从外面吹向该地区中央,且画在总平面上37、以下拉丁字母中,可以用做定位轴线编号的是〔A 〕.A、LB、IC、OD、Z38、在楼板平面图中,如以下图所示的钢筋表示〔B 〕钢筋.A、顶层B、底层C、顶层和底层D、都不是39、梁编号KL5 〔3A〕表示〔A 〕.A、框架梁KL5共有3跨,其中一端有悬挑.B、框架梁KL5共有5跨,其中两端有悬挑.C、框架梁KL5共有4跨,其中一端有悬挑.D框架梁KL5共有4跨,其中两端有悬挑.40、〔A 〕的作用是把门窗洞口上方的荷载传递给两侧的墙体A、过梁B、窗台C、圈梁D、勒脚三、改错题检查左图中尺寸标注的错误,并在右图中重新标注尺寸四、判断题1、断面图是假想用一剖切形体,画出剖切面切到局部的图形和末剖切到面可见局部的图形.〔X 〕2、平面图定位轴线的竖向编号应用大写拉丁字母,从下至上顺序编写,其中的I、Q、J不得用作轴线编号.〔X 〕3、总平面图是画在有等交线或坐标方格网的地形图上. 〔,〕4、建筑立面图是平行于建筑物各方向外表立面的正投影图. 〔,〕5、常用构件的代号“ GL〞表示根底梁.〔乂〕6、结构施工图中的构造柱的代号是“ GJ〞.〔 X 〕7、钢筋混凝土结构施工图中“2①16〞表示2根HPB235级钢筋直径为16mm〔 x 〕8、梁内箍①6@20欣示为HPB23瞰钢筋直径为6mm钢筋中央距为200mm.〔,〕9、梁内的钢筋是由主筋〔即受力筋〕,架立筋和箍筋所组成.〔,〕10、标高是表示建筑物各局部或各个位置相对于土0.00的高度.〔,〕五、读图〔1〕看以下图答复以下问题1、该柱的编号是K^2 .2、该柱的截面尺寸是 5 0 0mmx6 0 0mm?3、4_22表示角筋为4条直径22mm的H级钢筋.4、〔〕〕8@200表示_ 直径8mm的I级钢筋,间距200mm布置〔2〕看以下图答复以下问题IL .-I • 111、KL5 〔2A〕表示—框架梁KL5共有2跨,其中一端有悬臂2、梁截面尺寸是 3 0 0mmx6 0 0mm.3、2 28表示梁上部用2条直径28mm的II级钢筋作通长筋.4、4 8@150/200(2)表示—箍筋用直径8mm的I级钢筋,加密区间距150mm布置, 非加密区间距200mm布置,采用2肢箍―.(3)、看以下图答复以下问题首层平面图1 : 1001、建筑物的座向是坐北朝南O2、建筑物外墙厚240 mm.3、列举该层窗的编号及其宽度:C1, 1500mm C2, 1200mm;列举该层门的编号及其宽度:M1 , 1800mmM2, 1200mm; M3, 1000mm; M4 , 800mm4、剖切符号可知,剖切平面1-1通过C2、M1台阶、楼梯间,投射方向是向向西.5、散水的宽度是900 mm6、室外台阶与室内地面的高差是20 mm.(4)、看以下图答复以下问题1 .补全该施工图名、轴线编号.2 .该工程为居住建筑.3 .该工程图主出入口朝向为向北 .4 .该工程图中横向轴线编号自左到右是1轴到8—轴;纵向轴线编号自下而上是^轴到F轴.5 .该工程东西向总长15.24 m ,南北向总长15.00 m ;楼梯间的开问尺寸 1.2 m;主出入口洞口尺寸宽 1.5 m ;次出入口洞口尺寸宽0.75 m <6 .底层地面标高±0.000 m ,室内外各处标高分别是:室外-0.450 m中庭下沉空间0.3 m ,车库-0.150 m室内外高差0.45 m ,入口共3 级台阶, 每步高150 mm.7 .该工程有1个剖面图,采用阶梯剖切方式,向西方向投影.8 .该工程有 1 部楼梯,两跑,共20 级.①②|- :'ii n。
建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。
在建筑剖面图中应补充标注出房屋内部的一些标高,如__________等。
2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。
楼层结构平面图是采用楼面上方的一个水平剖面图来表示。
3、基础的形式一般取决于上部承重构件的形式,如墙下的基础做成条形基础;柱下的基础做成独立基础。
4、详图的位置和编号,应以详图符号(详图标志)表示,详图符号以粗实线绘制,直径为14mm,详图与被索引的图样不在同一张图纸内时,用水平直径线将圆分为上下两半,上方分子表示详图编号,下方分母表示被索引的图纸编号。
5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的?复合材料。
钢筋的特点是抗拉强度高,而混凝土的抗拉强度低、抗压强度高,在钢筋混凝土结构中,钢筋主要承受拉应力?,混凝土主要承受压应力?。
6、尺寸一般标注在图样轮廓线之外,不可与__________、__________及符号相交。
当需要标注若干互相平行的尺寸时,应使短尺寸离轮廓线最近?,尺寸线离最外轮廓线的距离一般不小于__________。
7、有些物体内部形状复杂或层次较多,可用__________剖切。
对建筑物多层构造的部分可采用分层局部?剖切。
8、指北针外圆用细实线绘制,圆的直径为24mm。
9、写出下列常用结构构件的代号名称:B板、QL圈梁、YP雨篷、GL过梁。
10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。
11、当用剖切平面剖切物体时,只画出物体与剖切平面相交部分的图形称为断面图。
12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向,室外场地、道路、绿化等的布置,地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。
《国家制图标准》规定:总平面图的常用比例应为1:500,1:1000,1:2000。

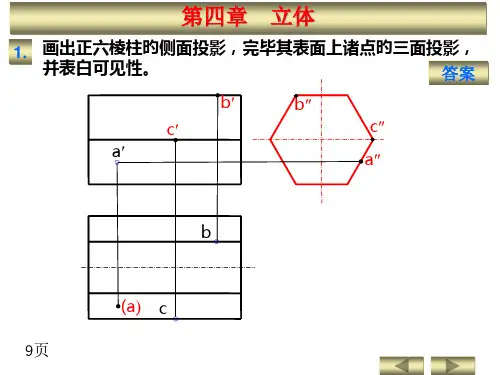

⼯程制图复习题(答案)⼯程制图复习试题⼀、填空题1.当棱柱的上、下底⾯与棱线垂直时,称之为;若棱柱的上、下底⾯与棱线倾斜时称之为。
正棱柱、斜棱柱2.平⾯与⽴体相交,所得的交线称为:,交线所围成的平⾯图形称为:。
截交线、断⾯3.正垂⾯上的圆在V⾯上的投影为,在H⾯上的投影形状为。
直线、椭圆4.曲线根据其上⾯点所属平⾯不同分为:平⾯曲线和两⼤类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧⾯6.求圆锥⾯上的点的投影常⽤法和法。
纬圆、素线7.在轴测图中,根据投射⽅向与轴测投影⾯P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺⼨分为,和尺⼨三种。
定形、定位、总体9.绘制机械图样时采⽤的⽐例,为机件相应要素的线性尺⼨与相应要素的线性尺⼨之⽐。
图样、实物10.图形是圆或⼤于半圆的圆弧标注_____尺⼨;图形是⼩于半圆的圆弧标注_____尺⼨。
直径、半径11.正等轴测图的伸缩系数是,简化伸缩系数是。
0.82、112.同⼀机件如采⽤不同的⽐例画出图样,则其图形⼤⼩______(相同,不同),但图上所标注的尺⼨数值是______(⼀样的,不⼀样的)。
不同、⼀样的13.投影法分和两⼤类。
中⼼投影法、平⾏投影法14.⽤平⾏于正圆柱体轴线的平⾯截该⽴体,所截得的图形为_________。
矩形15.⽤垂直于圆椎轴线的平⾯截该⽴体,所截得的图形为。
圆⼆、判断题1棱锥的⼀个⾯在W⾯的投影积聚成⼀条线,⾯上的⼀点A在W⾯的投影也在这条线上。
(√)2求棱锥⾯上点的投影,可以利⽤素线法来做。
(╳)3平⾯⽴体相贯,相贯线可能是⼀组也可能是两组。
(√)4曲线的投影只能是曲线。
(╳)5直线的投影只能是直线。
(╳)6平⾯截割圆柱,截交线有可能是矩形。
(√)7正等测的三个轴间⾓均为120°,轴向伸缩系数为:p=r≠q。
(╳)8三⾯正投影图的规律“长对正、⾼平齐、宽相等”仍然适⽤于组合体的投影图。
(√)9⽴体的投影图中,正⾯投影反映形体的上下前后关系和正⾯形状。
建筑工程制图习题答案建筑工程制图习题答案建筑工程制图是建筑学专业中非常重要的一门课程,它涉及到建筑设计、施工图纸的绘制和解读等方面。
通过习题练习,可以帮助学生更好地理解和掌握建筑工程制图的知识和技能。
本文将针对几个常见的建筑工程制图习题进行解答,希望对广大学生有所帮助。
1. 什么是建筑工程制图?建筑工程制图是建筑设计和施工的重要环节,它是通过图纸的形式表达建筑设计的意图和施工的要求。
建筑工程制图包括平面图、立面图、剖面图等不同类型的图纸。
通过这些图纸,可以清晰地展示建筑物的布局、尺寸、材料、构造等信息。
2. 平面图中的图例是什么意思?平面图是建筑工程制图中最常见的一种图纸,它用来展示建筑物在水平方向上的布局和尺寸。
在平面图中,图例是用来解释和说明图纸上各种符号和标记的意义的。
例如,常见的图例包括门、窗、家具等符号,通过图例,可以清楚地了解到这些符号代表的具体物体或构件。
3. 如何解读立面图?立面图是建筑工程制图中用来展示建筑物在垂直方向上的外观和细节的图纸。
在解读立面图时,首先需要注意图纸的比例尺,以便准确地测量和理解图纸上的尺寸。
其次,要注意立面图上的标注和符号,这些标注和符号代表了建筑物的不同部位和构件。
通过仔细阅读和理解这些标注和符号,可以更好地了解建筑物的外观和特点。
4. 剖面图有什么作用?剖面图是建筑工程制图中用来展示建筑物在垂直方向上的内部结构和构造的图纸。
剖面图可以帮助建筑师和施工人员更好地了解建筑物的构造和细节,从而进行合理的设计和施工。
通过剖面图,可以清楚地看到建筑物的墙体、地板、屋顶等构造,以及管道、电线等设备的布置。
5. 如何绘制建筑工程制图?绘制建筑工程制图需要掌握一定的绘图技巧和规范。
首先,要准确地测量和记录建筑物的尺寸和比例,以保证绘制出的图纸符合实际情况。
其次,要熟悉和掌握绘图软件或工具的使用,例如CAD软件等。
最后,要遵循相关的绘图规范和标准,确保图纸的准确性和可读性。
建筑工程制图复习题建筑工程制图是建筑学专业的一门基础课程,它通过绘制图纸的方式来表达建筑设计意图和技术要求,是建筑设计与施工的重要工具之一。
为了帮助大家复习建筑工程制图的知识,下面将提供一些复习题,希望对大家备考有所帮助。
一、选择题1. 图纸中常用的图形符号有:()A. 圆形B.正方形C.三角形D. 全都有2. 标高尺的作用是:()A. 测量建筑物的高度B. 绘制建筑物的标高线C. 记录建筑物的设计标高 D. 提供参考高度的工具3. 图纸上用来表示窗户的图形符号是:()A. 斜线B. 实线方框C. 虚线方框D. 贴满颜色的方框4. 比例尺是用来表示图纸上各线段长度实际长度的比值关系的,其中"1:100"的比例尺表示:()A. 图纸上的1cm表示实际长度为100mB. 图纸上的1cm表示实际长度为100cmC. 图纸上的1cm表示实际长度为1mD. 图纸上的1cm表示实际长度为1cm5. "立面图"是指:()A. 建筑物从正面观察的图纸B. 建筑物从侧面观察的图纸C. 建筑物从俯视角度观察的图纸D. 建筑物从底面观察的图纸二、判断题1. 建筑工程制图的基本投影方法有平行投影和透视投影两种。
()2. 效果图通过添加阴影效果来展示建筑物的外观效果。
()3. 图纸比例尺是指图纸上各线段长度与实际长度的比值关系。
()4. 建筑工程制图中的纵断面图是从上向下观察建筑物的剖面图。
()5. 图纸上的标细尺寸是指最后装饰后的建筑物尺寸。
()三、填空题1. 建筑工程制图的基本投影方法是__________。
2. 图纸上常用的标准图纸格式是__________。
3. 等轴测图有__________、__________和__________三种。
4. 图纸比例尺是用来表示图纸上各线段长度与__________的比值关系。
5. 平面图中表示窗户的图形符号是__________。
四、应用题1. 根据附图,标注图中A、B、C、D四个点的坐标。
一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高,相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同,分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm,用细实线绘制。
6、在建筑平面图中,横行定位轴线应用阿拉伯数字从左至右依次编写;竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式,剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火,并加强钢筋与混凝土的粘结力,钢筋至构件表面应有一定厚度的混凝土,这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合,经搅拌、捣实、养护而成的一种人造石。
二、单选题1、在建筑平面图中,位于2和3轴线之间的第一根分轴线的正确表达为(A)。
(A) (B) (C) (D) 2.建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字,不可避免时。
应该是(A)A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于(C)A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
(C)A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制,直径为(A)。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为(B)。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
建筑工程制图复习题答案一、选择题1. 建筑工程制图中,常用的比例尺有哪些?A. 1:1000B. 1:500C. 1:100D. 所有以上选项答案:D2. 建筑工程制图中,平面图的表示方法是什么?A. 垂直投影法B. 水平投影法C. 斜投影法D. 透视图法答案:B3. 在建筑工程制图中,建筑物的外墙厚度通常用哪种线型表示?A. 虚线B. 实线C. 点划线D. 双点划线答案:B4. 建筑工程制图中,以下哪个不是建筑平面图的内容?A. 墙体B. 门窗位置C. 楼梯D. 室内装修答案:D5. 建筑工程制图中,剖面图的作用是什么?A. 显示建筑物的平面布局B. 显示建筑物的立面效果C. 显示建筑物内部结构的垂直断面D. 显示建筑物的总高度答案:C二、填空题1. 建筑工程制图中,尺寸标注应遵循的原则是______、______、______。
答案:清晰、准确、规范2. 建筑工程制图中,轴线是用来确定建筑物______和______的基准线。
答案:位置、尺寸3. 建筑工程制图中,常用的图例包括______、______、______等。
答案:墙体、门窗、楼梯4. 建筑工程制图中,建筑平面图的绘制顺序通常是______、______、______。
答案:轴线、墙体、门窗5. 建筑工程制图中,建筑立面图的绘制应包括______、______、______等部分。
答案:外墙、门窗、屋顶三、简答题1. 简述建筑工程制图中剖面图与断面图的区别。
答案:剖面图是沿着建筑物的某个平面进行切割,显示切割面及两侧的内部结构;断面图则是沿着建筑物的某个线进行切割,显示该线的断面形状和结构。
2. 描述建筑工程制图中,建筑平面图、立面图和剖面图的相互关系。
答案:建筑平面图显示建筑物的水平布局,立面图显示建筑物的垂直外观,剖面图则显示建筑物的内部结构。
三者相互补充,共同构成了建筑物的完整视图。
四、计算题1. 如果在建筑平面图中,一个房间的长为10米,宽为5米,使用1:100的比例尺绘制,求房间在图纸上的尺寸。
建筑工程制图习题答案一、图纸解读1. 平面图:平面图展示了建筑物的水平布局,包括房间、走廊、楼梯等的分布。
在本题中,平面图清晰地标注了各个房间的尺寸和位置,以及门、窗的开启方向。
2. 立面图:立面图展示了建筑物的侧面视图,包括外墙的构造、窗户和门的位置。
本题中的立面图详细描绘了建筑物的外立面设计,包括材料和颜色的选用。
3. 剖面图:剖面图通过建筑物的垂直切割,展示了内部结构和层次。
本题的剖面图清晰地展示了楼板、墙体和屋顶的结构关系。
二、尺寸标注校对在进行尺寸标注校对时,需要注意以下几点:- 检查所有尺寸是否标注齐全,包括长度、宽度、高度等。
- 确保尺寸标注的准确性,避免因误差影响施工。
- 核对图纸上的尺寸与施工要求是否一致。
三、施工细节分析1. 材料选择:根据图纸要求,选择合适的建筑材料,如混凝土、钢筋、砖等。
2. 结构稳定性:分析建筑物的结构设计,确保其满足稳定性和安全性要求。
3. 施工工艺:根据图纸指导施工工艺,包括基础施工、墙体砌筑、屋顶安装等。
四、图纸问题解答1. 如何确保图纸与实际施工的一致性?- 定期进行图纸审核,确保施工过程中遵循图纸要求。
- 施工前进行图纸交底,确保施工团队对图纸有充分理解。
2. 如何处理图纸中的错误或遗漏?- 发现错误或遗漏时,应立即与设计方沟通,获取修正或补充信息。
- 根据实际情况调整施工计划,确保工程质量。
五、结论建筑工程制图是确保施工顺利进行的关键环节。
通过对图纸的细致解读、尺寸标注的校对、施工细节的分析,可以确保施工的准确性和工程的质量。
在实际工作中,应不断学习和积累经验,提高制图和施工的专业能力。
请注意,以上内容仅为示例,具体的习题答案应根据实际的习题内容进行编写。
工程制图复习题答案一、选择题1. 在工程制图中,尺寸线应使用何种线型?A. 虚线B. 点划线C. 粗实线D. 细实线答案:D2. 角度的标注方法中,直角通常使用什么符号表示?A. ⊥B. ∠C. °D. ∟答案:A3. 以下哪个选项不是工程制图中常用的比例?A. 1:1B. 1:2C. 1:5D. 1:10答案:C二、填空题1. 在工程制图中,一个完整的尺寸标注应包括尺寸线、尺寸界线和______。
答案:尺寸数字2. 当需要表示物体的内部结构时,应使用______视图。
答案:剖面3. 在工程制图中,标注直径尺寸时,通常使用符号______。
答案:φ三、判断题1. 工程制图中,所有尺寸线都应垂直于被标注的表面。
答案:错误2. 工程制图中,虚线通常用于表示物体的中心线。
答案:正确3. 在工程制图中,尺寸标注应尽可能避免使用分数形式。
答案:正确四、简答题1. 简述工程制图中,尺寸标注的基本原则。
答案:尺寸标注应清晰、准确,避免歧义;尺寸线应与被标注的表面垂直;尺寸数字应位于尺寸线的上方或旁边,且不应与尺寸线相交;尺寸标注应避免重叠或交叉。
2. 描述工程制图中,剖面图的用途和表示方法。
答案:剖面图用于表示物体内部结构,通过沿某一平面切割物体并移除部分材料来展示内部构造。
表示方法通常包括使用剖面线填充被剖开的部分,以及标注剖面线的方向和位置。
五、绘图题1. 根据给定的三视图,绘制一个简单的立方体。
答案:略(此处应根据实际题目要求绘制立方体的三视图)2. 绘制一个圆柱体的主视图和左视图,并标注必要的尺寸。
答案:略(此处应根据实际题目要求绘制圆柱体的主视图和左视图,并标注直径、高度等尺寸)。
