(完整版)高频电子线路简答题—武汉理工大学

、填空题1、_信源一就是信息的来源。

2、电信系统中规定的语音信号频率范围是从_300 Hz到_3.4K Hz。

3、信道是连接发送、接收两端的信息的通道，也称为传输媒质。

4、通信系统中应用的信道分为「有线_ _信道和无线信道两种。

5、常用的有线信道传输媒质有架空明线、光缆和同轴电缆。

6无线电波传播的方式有_ 一沿地面_ 传播，也称_ 一中长波―波;__沿空间—传播也称 _超短波_波；电离层传播，称为短波波。

7、为了有效地发射和接收电磁波，天线的尺寸必须与电磁波的_波长—_相比拟。

8、现代通信系统中一般不采用将信号直接传输的工作方式，而是要对信号进行调制一后再送入信道传输。

9、小信号选频放大器的矩形系数越接近1 越好。

10、小信号谐振放大器应当设法，减小一负载和信号源内阻对谐振回路的影响。

11、小信号谐振放大器中的变压器采用抽头接入，是为了减少负载和信号源内阻________ 对谐振回路的影响。

12采用共射-共基电路是解决小信号谐振放大器稳定性问题的有效方法。

13、声表面波滤波器的优点有：体积小、工作稳定、无需调试等。

14、常用的固体（态）滤波器有：声表面_ 、陶瓷一和____ 石英_______ 。

15、常用晶体管的高频等效电路有丫参数等效电路和混合n参数等效电路。

16、影响晶体管高频性能的主要因素是它的内部存在结电容_ 。

17、晶体管的一个重要高频参数是它的_特征_频率f T，它是晶体管的下降为_1_ _时的工作频率。

晶体管的结电容越小，其f T参数越大。

18、LC串联谐振回路谐振发生时，呈现很小的阻抗：电容上的谐振电压大于输入电压,是输入电压的Q倍。

因此串联谐振也叫电_压_ 谐振。

19、LC并联谐振回路谐振发生时，呈现—很大____ 的阻抗；流过电容的谐振电流大于于输入电流，是输入电流的Q倍。

因此并联谐振也叫电 _流_谐振。

20、LC谐振回路的Q值与电感器的寄生电阻r大小有关，r越小Q值越.大。

(一）一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．在调谐放大器的LC回路两端并上一个电阻R，可以（ C )A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带2．在自激振荡电路中,下列哪种说法是正确的（C）A．LC振荡器、RC振荡器一定产生正弦波 B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大 D．电容三点式振荡器的振荡频率做不高 3．如图为某收音机的变频级，以下正确叙述是（ A ）A．电感三点式本机振荡电路B．双回路调谐放大器取出中频信号C．对接收信号构成共基放大电路D．以上说法都不对4．试用自激振荡的相位条件判别下图能产生自激振荡的电路 ( D）A B C D5．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（D ） A．电路特点 B．功率放大倍数 C．电流大小 D．功放管静态工作点选择情况6．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到 ( A） A．R×100或R×1k档 B．R×1档 C．R×10档 D．R×10k档7．若载波u C（t)=U C cosωC t,调制信号uΩ（t)= UΩcosΩt,则调频波的表达式为( A ）A．uFM （t）=UCcos（ωCt＋mfsinΩt) B．uFM（t）=UCcos（ωCt＋mpcosΩt)C．uFM (t)=UC（1＋mpcosΩt)cosωCt D．uFM(t）=kUΩUCcosωCtcosΩt8．MC1596集成模拟乘法器不可以用作（C )A．振幅调制 B．调幅波的解调 C．频率调制 D．混频9．某超外差接收机的中频为465kHz，当接收931kHz的信号时,还收到1kHz的干扰信号,此干扰为（ A ）A．干扰哨声 B．中频干扰C．镜像干扰 D．交调干扰10．混频电路又称变频电路,在变频过程中以下正确叙述是 ( C )A．信号的频谱结构发生变化 B．信号的调制类型发生变化C．信号的载频发生变化11．二极管峰值包络检波器，原电路正常工作。

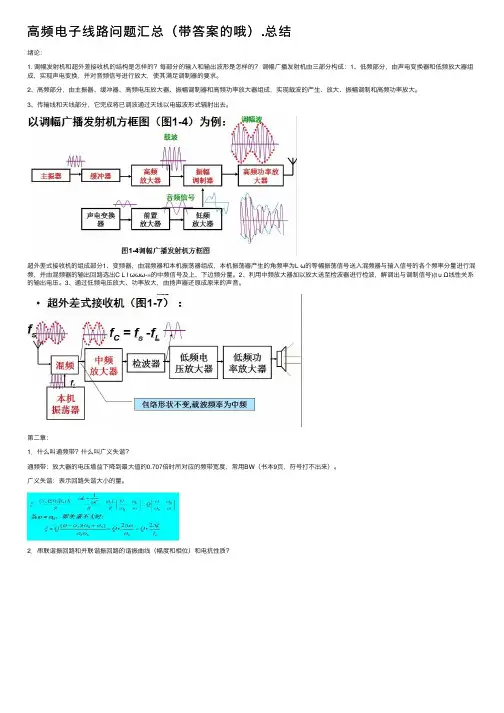

⾼频电⼦线路问题汇总（带答案的哦）.总结绪论：1. 调幅发射机和超外差接收机的结构是怎样的？每部分的输⼊和输出波形是怎样的？调幅⼴播发射机由三部分构成：1、低频部分，由声电变换器和低频放⼤器组成，实现声电变换，并对⾳频信号进⾏放⼤，使其满⾜调制器的要求。

2、⾼频部分，由主振器、缓冲器、⾼频电压放⼤器、振幅调制器和⾼频功率放⼤器组成，实现载波的产⽣、放⼤、振幅调制和⾼频功率放⼤。

3、传输线和天线部分，它完成将已调波通过天线以电磁波形式辐射出去。

超外差式接收机的组成部分1、变频器，由混频器和本机振荡器组成，本机振荡器产⽣的⾓频率为L ω的等幅振荡信号送⼊混频器与输⼊信号的各个频率分量进⾏混频，并由混频器的输出回路选出C L I ωωω-=的中频信号及上、下边频分量。

2、利⽤中频放⼤器加以放⼤送⾄检波器进⾏检波，解调出与调制信号)(t u Ω线性关系的输出电压。

3、通过低频电压放⼤、功率放⼤，由扬声器还原成原来的声⾳。

第⼆章：1．什么叫通频带？什么叫⼴义失谐？通频带：放⼤器的电压增益下降到最⼤值的0.707倍时所对应的频带宽度，常⽤BW（书本9页，符号打不出来）。

⼴义失谐：表⽰回路失谐⼤⼩的量。

2．串联谐振回路和并联谐振回路的谐振曲线（幅度和相位）和电抗性质？3．串联谐振回路和并联谐振回路适⽤于信号源内阻和负载电阻⼤还是⼩的电路?串联谐振回路适⽤于电源内阻为低内阻（如恒压源）的情况或低阻抗的电路（如微波电路），⽽并联谐振回路相反。

4．电感抽头接⼊和电容抽头接⼊的接⼊系数？电感抽头接⼊系数电容抽头接⼊的接⼊系数5．Q值的物理意义是什么?Q值由哪些因素决定,其与通频带和回路损耗的关系怎样?品质因数：表征回路谐振过程中电抗元件的储能与电阻元件耗能的⽐值。

回路Q与回路电阻R成反⽐，考虑信号源和负载的电阻后，Q值越⾼，谐振曲线越尖锐，对外加电压的选频特性越显著，回路的有选择性越好，Q值与回路通频带成反⽐。

在串联回路中：,Rs+RL使回路Q值降低，谐振曲线变钝。

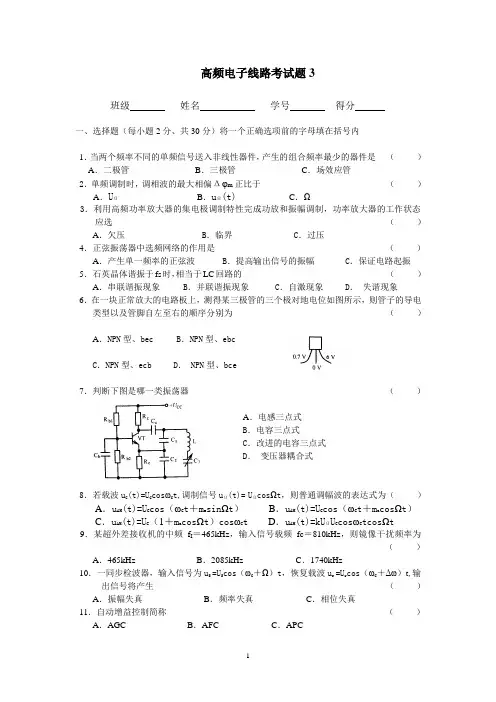

高频电子线路考试题3班级姓名学号得分一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．当两个频率不同的单频信号送入非线性器件，产生的组合频率最少的器件是（）A．二极管B．三极管C．场效应管2．单频调制时，调相波的最大相偏Δφm正比于（）A．UΩB．uΩ(t)C．Ω3．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（）A．欠压 B．临界 C．过压4．正弦振荡器中选频网络的作用是（）A．产生单一频率的正弦波 B．提高输出信号的振幅 C．保证电路起振5．石英晶体谐振于fs时，相当于LC回路的（）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象6．在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（）A．NPN型、bec B．NPN型、ebcC．NPN型、ecb D． NPN型、bce7．判断下图是哪一类振荡器（）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为（）A．u AM(t)=U C cos（ωC t＋m a sinΩt）B．u AM(t)=U C cos（ωC t＋m a cosΩt）C．u AM(t)=U C（1＋m a cosΩt）cosωC t D．u AM(t)=kUΩU C cosωC tcosΩt9．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则镜像干扰频率为（）A．465kHz B．2085kHz C．1740kHz10．一同步检波器，输入信号为u S =U S cos（ωC＋Ω）t，恢复载波u r =U r cos（ωC＋Δω）t,输出信号将产生（）A．振幅失真B．频率失真C．相位失真11．自动增益控制简称（）A．AGC B．AFC C．APC12．调幅波的信息包含在它的（）A．频率变化之中B．幅度变化之中C．相位变化之中13．调频收音机中频信号频率为（）A．465kHz B．10.7MHz C．38MHz D．不能确定14．在高频放大器中，多用调谐回路作为负载，其作用不包括（）A．选出有用频率B．滤除谐波成分C．阻抗匹配D．产生新的频率成分15．惰性失真和负峰切割失真是下列哪种检波器特有的失真（）A．小信号平方律检波器B．大信号包络检波器C．同步检波器二、填空题（每小题2分，共10分）1．通常将携带有信息的电信号称为，未调制的高频振荡信号称为，通过调制后的高频振荡信号称为。

1.试画出超外差式接收机方框图，并简要说明各部分的功能。

答：从天线收到的微弱高频信号经高频小信号放大器放大，然后送至混频器与本地振荡器所产生的等幅振荡电压相混合，得到中频电压。

中频电压经中频放大器放大后送入检波器，解调出低频信号。

最后再经低频放大器放大后送扬声器，转变为声音信号。

2.高频功率放大器欠压、临界、过压状态是如何区分的？当Vcc（集电极电源电压），Vbb（基极电源电压），Vbm（输入电压振幅）和负载电阻R L只变化其中一个时，放大器的工作状态将如何变化？答：当高频谐振功率放大器的集电极电流都在临界线的右方时，称为欠压工作状态；当集电极电流的最大值正好落在临界线上时，称为临界工作状态；当集电极电流的最大值穿过了临界线到达左方饱和区时，称为过压工作状态；随着谐振电阻R L的增大，高频谐振功率放大器的工作状态由欠压到临界再到过压。

随着V cc的增大，高频谐振功率放大器的工作状态由过压到临界再到欠压。

随着V bb增大，高频谐振功率放大器的工作状态由欠压到临界再到过压。

随着V bm增大，高频谐振功率放大器的工作状态由欠压到临界再到过压。

3.为什么基极调幅电路必须工作于欠压状态？答：基极调幅是利用调制信号电压来改变高频功率放大器的基极偏压，以实现调幅的（3分）。

在欠压状态下，集电极电流的基波分量随基极电压成正比变化。

因此，集电极回路的输出高频电压的振幅将随调制信号的波形而变化，得到调幅波。

地振荡器所产生的等幅振荡电压相混合，得到中频电压。

中频电压经中频放大器放大后送入检波器，解调出低频信号。

最后再经低频放大器放大后送扬声器，转变为声音信号。

4. 无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答： 1） 信号不调制进行发射天线太长，无法架设。

2） 信号不调制进行传播会相互干扰，无法接收。

常用的模拟调制方式有调幅、调频及调相5. 谐振功率放大器效率高的原因是什么？其输出波形不失真的原因是什么？答：谐振功放效率高是因为它的工作频率很高 ,高频谐振功放实质是将直流功率转变为高频功率,为了输出功率足够大,常选在丙类状态下工作,而丙类状态的转换率大于甲,乙类,所以其效率高。

武汉理工大学_高频电子线路考试试题预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制武汉理工大学考试试题纸（A 卷）课程名称高频电子线路A 专业班级通信、电信0601-06、SY 题号一二三四五六七八九十总分题分10 10 10 10 10 15 10 10 15 100备注: 学生不得在试题纸上答题(含填空题、选择题等客观题)一、(10分，每小题1分) 单项选择题1、常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放。

A) θ = 180O B) 90O<θ<180O C) θ =90 O D) θ<90O2、在模拟乘法器上接入调制信号VΩm cosΩt和载波信号V cm cosωc t后将产生。

A)ωc±ΩB)2ωc±ΩC)2ωc D)频谱分量3、放大器工作在欠压状态，随着负载谐振电阻R P的增大而向临界状态过渡时, 放大器的交流输出电压V cm将。

A) 减小B) 增大C) 略有增大D) 略有减小4、设石英振荡器的振荡频率介于串联谐振频率与并联谐振频率之间时，石英晶体的。

A) 等效阻抗为0 B) 等效阻抗无穷大C) 等效阻抗成感性D) 等效阻抗成容性5、谐振功率放大器工作于欠压区，若集电极电源V BB中混入50Hz市电干扰，当输入为等幅正弦波时，其输出电压将成为。

A) 调频波 B) 等幅正弦波C) 直流信号按50Hz正弦变化的波D) 调幅波6、多级单调谐小信号放大器级联，将使（）。

A）总增益减小，总通频带增大B）总增益增大，总通频带减小C）总增益增大，总通频带增大D）总增益减小，总通频带减小7、SSB信号的检波可采用（）。

A）小信号检波B）大信号检波C）同步检波D）以上三种均可8、调幅、检波和混频电路的实质都是（）。

A）频谱的非线性搬移B）频谱的线性搬移C）相位变换D) 以上三种均可9、调幅接收机采用AFC电路的作用（）。

高频电子线路课后答案问题一：什么是高频电子线路？高频电子线路是指工作频率在几十千赫兹到几十千兆赫兹范围内的电子线路。

高频电子线路广泛应用于无线通信系统、雷达系统、卫星通信系统等领域中。

由于高频电子线路的工作频率较高，因此其设计和分析相对复杂。

在高频电子线路中，传输线、滤波器、功率放大器等组件起着重要的作用。

问题二：高频电子线路的设计难点有哪些？1.信号传输线路的设计：高频信号的传输线路有很大的特殊性。

首先，由于高频信号的波长较短，如果信号线长度相比波长较长，那么传输线路将表现出传输特性的变化。

其次，电磁波在高频下存在反射、干扰等问题，因此需要采取合适的传输线设计进行匹配和衰减。

2.高频信号滤波器的设计：在高频电子线路中，滤波器在信号的处理和传输中起着至关重要的作用。

高频信号滤波器的设计需要考虑频率响应曲线的形状、通带内的损耗、滤波器的尺寸等因素。

3.高频功率放大器的设计：在高频电子线路中，功率放大器通常需要提供大功率输出。

然而，高频信号的功率放大器设计面临着一些技术难题，如非线性失真的抑制、工作稳定性的保证等。

问题三：高频电子线路中常用的组件有哪些？高频电子线路中常用的组件包括：1.传输线：高频传输线通常采用微带线、同轴电缆等形式。

传输线的设计需要考虑阻抗匹配、功率传输、衰减等因素。

2.滤波器：高频电子线路中常用的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

滤波器的设计目标是在一定频率范围内有选择性地通过或抑制信号。

3.放大器：在高频电子线路中，功率放大器通常采用晶体管、集成电路等形式。

功率放大器的设计需要考虑功率输出、线性度、效率等因素。

4.混频器：混频器广泛应用于调频（FM）广播、无线通信系统等领域中。

混频器的设计需要考虑频率转换、能量转移、相位失配等因素。

问题四：高频电子线路的仿真和测试方法有哪些？高频电子线路的仿真和测试是设计和验证的重要环节。

常用的方法包括：1.仿真软件：如ADS、CST Microwave Studio等，可以对高频电子线路进行电磁仿真、参数优化、频率响应分析等。

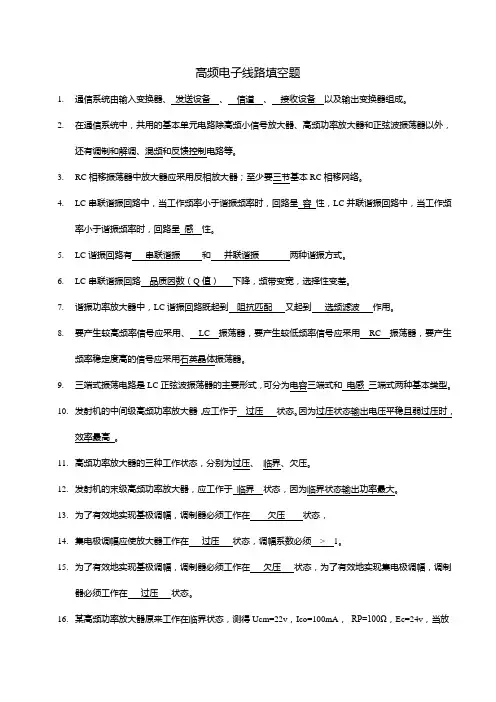

高频电子线路填空题1.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

2.在通信系统中，共用的基本单元电路除高频小信号放大器、高频功率放大器和正弦波振荡器以外，还有调制和解调、混频和反馈控制电路等。

3.RC相移振荡器中放大器应采用反相放大器；至少要三节基本RC相移网络。

4.LC串联谐振回路中，当工作频率小于谐振频率时，回路呈容性，LC并联谐振回路中，当工作频率小于谐振频率时，回路呈感性。

5.LC谐振回路有串联谐振和并联谐振两种谐振方式。

6.LC串联谐振回路品质因数（Q值）下降，频带变宽，选择性变差。

7.谐振功率放大器中，LC谐振回路既起到阻抗匹配又起到选频滤波作用。

8.要产生较高频率信号应采用、LC 振荡器，要产生较低频率信号应采用RC 振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

9.三端式振荡电路是LC正弦波振荡器的主要形式，可分为电容三端式和电感三端式两种基本类型。

10.发射机的中间级高频功率放大器，应工作于过压状态。

因为过压状态输出电压平稳且弱过压时，效率最高。

11.高频功率放大器的三种工作状态，分别为过压、临界、欠压。

12.发射机的末级高频功率放大器，应工作于临界状态，因为临界状态输出功率最大。

13.为了有效地实现基极调幅，调制器必须工作在欠压状态，14.集电极调幅应使放大器工作在过压状态，调幅系数必须> 1。

15.为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

16.某高频功率放大器原来工作在临界状态，测得Ucm=22v，Ico=100mA，RP=100Ω，Ec=24v，当放大器的负载阻抗RP变小时，则放大器的工作状态过渡到欠压状态，回路两端电压Ucm将减小，若负载阻抗增加时，则工作状态由临界过渡到过压状态，回路两端电压Ucm将增大。

17.丙类高频功率放大器的最佳工作状态是临界工作状态，这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。

127.02ωωω-=∆高频电子线路重点第二章 选频网络一. 基本概念所谓选频（滤波），就是选出需要的频率分量和滤除不需要的频率分量。

电抗(X)=容抗（ )+感抗(wL) 阻抗=电阻(R)+j 电抗 阻抗的模把阻抗看成虚数求模 二．串联谐振电路 1.谐振时，（电抗） ，电容、电感消失了，相角等于0，谐振频率： ，此时|Z|最小=R ，电流最大2.当w<w 0时，电流超前电压，相角小于0，X<0阻抗是容性；当w>w 0时，电压超前电流，相角大于0，X>0阻抗是感性；3.回路的品质因素数 （除R ），增大回路电阻，品质因数下降，谐振时，电感和电容两端的电位差大小等于外加电压的Q 倍，相位相反4.回路电流与谐振时回路电流之比 (幅频)，品质因数越高，谐振时的电流越大，比值越大，曲线越尖，选频作用越明显，选择性越好5.失谐△w=w （再加电压的频率）-w 0（回路谐振频率），当w 和w 0很相近时， ，ξ=X/R=Q ×2△w/w 0是广义失谐，回路电流与谐振时回路电流之比6.当外加电压不变，w=w 1=w 2时，其值为1/√2，w 2-w 1为通频带，w 2，w 1为边界频率/半功率点，广义失谐为±17. ，品质因数越高，选择性越好，通频带越窄 8.通频带绝对值 通频带相对值 9.相位特性Q 越大，相位曲线在w 0处越陡峭10.能量关系电抗元件电感和电容不消耗外加电动势的能量，消耗能量的只有损耗电阻。

回路总瞬时储能 回路一个周期的损耗 ， 表示回路或线圈中的损耗。

就能量关系而言，所谓“谐振”，是指：回路中储存的能量是不变的，只是在电感与电容之间相互转换；外加电动势只提供回路电阻所消耗的能量，以维持回路的等幅振荡，而且谐振回路中电流最大。

11. 电源内阻与负载电阻的影响Q L 三. 并联谐振回路 1.一般无特殊说明都考虑wL>>R ，Z 反之w p =√［1/LC-(R/L)2］=1/√RC ·√1-Q2 2.Y(导纳)＝ 电导(G)= 电纳(B)= . 与串联不同 )1(CL ωω-010=-=C L X ωωLC 10=ωCR R L Q 001ωω==)(j 0)()(j 11ωψωωωωωe N Q =-+=Q702ωω=∆⋅21)(2=+=ξξN Q f f 0702=∆⋅Qf f 1207.0=∆ξωωωωψ arctan arctan 00-=⎪⎪⎭⎫⎝⎛-⋅-=Q ⎪⎭⎫ ⎝⎛-+≈C L R C L ωω1j ⎪⎭⎫ ⎝⎛-+=C CR ω1j ⎪⎭⎫ ⎝⎛-+L C LCRωω1j LCR ⎪⎭⎫ ⎝⎛-L C ωω1C ω1-+ –CV sLRI s C L R22222221cos 21sin 21sm sm sm V CQ t V CQ t V CQ w w w C L 22=+=+=ωω2sm 02sm 21π2121π2CQV R V w R⋅=⋅⋅=ωQCQV V CQ w w w R C L ⋅=⋅=+π2121π2212sm sm每周期耗能回路储能π2 =Q 所以RR R R Q LS 0=3.谐振时，回路谐振电阻R p= =Q p w p L=Q p/w p C4.品质因数（乘R p）5.当w<w p时，B>0导纳是感性；当w>w p时，B<0导纳是容性（看电纳）电感和电容支路的电流等于外加电流的Q倍，相位相反并联电阻减小品质因数下降通频带加宽，选择性变坏6.信号源内阻和负载电阻的影响由此看出，考虑信号源内阻及负载电阻后，品质因数下降，并联谐振回路的选择性变坏，通频带加宽。

武汉理工大学教务处试题标准答案及评分标准用纸课程名称 高频电子线路 （ A 卷）一、填空题：(10分，每小题1分)1、 临界，过压，欠压；2、品质因数（Q 值）；3、短路元件，感性元件；4、甲类，丙类；5、0.1；６、3节 二、问答题：（12分，每小题3分） 1、因为f m =Fm f ∆=ΩΩU k f .，p m =ΩU k p .，而F m B f FM ).1(2+=，F m B p PM ).1(2+=，当F 增加时，B FM近似不变，而B PM 会线性增加，所以调频制为恒定带宽调制。

2、与发射极相连的必须为同性质的电抗，与另外两个电极相连的必须为相异的电抗。

3、主要是由于结电容c b C '引入的反馈，当这个反馈为正反馈时就会产生自激振荡，造成不稳定。

稳定措施有：失配法、中和法、采用共发—共基的复合管等方法。

4、因为用高频传送无线电信号一方面适于天线辐射，另一方面能够在波段内容纳许多互不干扰的频道，并且还能够传送某些宽频带的信号。

三、（10分）解：1、因为瞬时角频率为t t 346)(102cos 102102⨯⨯+⨯=πππω，与调制信号成正比，所以为调频波。

又因为瞬时相位为t t t 36)(102sin 10102⨯+⨯=ππϕ，则)102sin 10102cos(1036t t u FM ⨯+⨯=ππ（V ） （5分） 2、10=f m ，则KHz F m f f m 101010.3=⨯==∆ （5分）四、（14分）解：根据已知条件可知,能够忽略中和电容和y re 的影响。

得回路总电容为：pF C p C p C C ie oe 202142035.01835.0200222221≈⨯+⨯+=++=∑ (2分)回路固有的谐振电导为：S Q C f g μππ374.780102021046522123000≈⨯⨯⨯⨯==-∑ （2分）回路总电导为：S g g p g p g ie oe μ6.1410374.7104.0035.0105535.06326202221≈⨯+⨯⨯+⨯⨯=++=---∑ （2分）123-所以 Fgg L m '>， 所以能够起振。

2013—2014学年第二学期《高频电路》期末考试题（A ）使用教材：主编《高频电子线路》、 适用班级：电信12（4、5、6）命题人：一、填空题（每空1分，共X 分）1.调幅的几种调制方式是AM 、DSB 、SSB 。

3．集电极调幅，应使被调放大器工作于过压______状态。

5. 电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为容性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极之间的阻抗Z cb 性质应为感性。

6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

8. 解调是调制的逆过程。

振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。

9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。

10. 某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到欠压状态，回路两端电压cm U 将减小，若负载阻抗增加时，则工作状态由临界过渡到过压 状态，回路两端电压cm U 将增大。

11. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。

12. 调相时，最大相位偏移与调制信号幅度成正比。

13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。

14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。

15. 谐振功率放大器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。

16. 混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和模拟乘法器混频器等。

17. 在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为2/3。

《高频电子线路》简答题1•为什么在无线电通信中要使用“载波”，其作用是什么？在无线通信中采丿IJ高频载波调制传输的主要原因冇两个：（1）由于要传输的信息基木上都属于低频范围，如果将此低频信号直接发射出去，需要的发射和接收天线尺寸太大，辐射效率太低，不易实现。

我们知道，天线如果要想有效辐射，需要天线的尺寸Z与信号的波长2可以比拟。

即使天线的尺寸为波长的十分之一,即/ = 2/10,对于频率为1kHz 的信号，甜要的天线长度为30km,这样长的天线几乎是无法实现的。

若将信号调制到10M啟的载波频率上，需要的天线长度仅为3m,这样的天线尺寸小，实现起來也比较容易。

（2）如果要传输多个信息而不进行调制，那么它们在空中就会混在一起，相互T•扰，接收端就无法将这些信息选择区分开來。

若将不同的信息调制到不同但能区分开的高频载波上，就可以实现多路复用，提高频带的利用率。

实际上，采用特殊的措施，如正交频分复用（0FDM）等技术，还可以进一步捉高频带利用率。

此外，更高的频段，可川的频带更宽，可以传输更多的信息或容纳更多的用户，频带利川率也更高。

2.LC回路串联谐振的特点是什么？LC回路并联谐振的特点是什么？（1）谐振时阻抗特性：串Z = Z min =r ,并Z = Z W,K=R eo=—；Cr⑵相频特性：串：正斜率册，并：负斜率;(3) 谐振频率九二（4）实际应用中：串联回路适合于信号源和负载串接，从而使信号电流有效的送给负载。

并联回路适合于信号源和负载并接，使信号在负载上得到的电压振幅最人。

3.常见LC回路冇哪儿种？英主要作用是什么？常见的LC谐振回路冇串联回路，并联回路。

是无源带通滤波网络，其主要作用冇（1）选频滤波：从输入信号中选出冇用频率分虽，抑制无用频率分虽或噪声；（2）阻抗变换电路及匹配电路；（3）进行频-〉幅，频-〉相转换，即将频率的变化转换成为振幅或相位的变化。

4.声表面波滤波器、晶体滤波器和陶瓷滤波器各冇什么特点,各适用于什么场合？解：它们都是基于晶体或陶器的压电特性和逆压电特性构造的电-声-电器件。

高频电子电路第一章(一 )填空题1、语音信号的频次范围为，图象信号的频次范围为，音频信号的频次范围为。

（答案： 300~3400Hz；0~6MHz ；20Hz~20kHz）2、无线电发送设施中常用的高频电路有、、、。

（答案：振荡器、调制电路、高频放大器、高频功率放大器）3、无线电接收设施中常用的高频电路有、、、。

（答案：高频放大器、解调器、混频器；振荡器）4、通讯系统的构成：、、、、。

（答案：信号源、发送设施、传输信道、接收设施、终端）5、在接收设施中，检波器的作用是。

（答案：复原调制信号）6、有线通讯的传输信道是，无线通讯的传输信道是。

（答案：电缆；自由空间）7、调制是用音频信号控制载波的、、。

（答案：振幅；频次；相位）8、无线电波流传速度固定不变，频次越高，波长；频次；波长越长。

（答案：越短；越低）（二）选择题1、以下表达式正确的选项是。

A）低频信号可直接从天线有效地辐射。

B）低频信号一定转载到高频信号上才能从天线有效地辐射。

C）高频信号及低频信号都不可以从天线上有效地辐射。

D）高频信号及低频信号都能从天线上有效地辐射。

（答案： B）2、为了有效地发射电磁波，天线尺寸一定与对比较。

A）辐射信号的波长。

B）辐射信号的频次。

C）辐射信号的振幅。

D）辐射信号的相位。

（答案： A）3、电视、调频广播和挪动通讯均属通讯。

A）超短波B）短波C）中波D）微波（答案： A）（三）问答题1、画出通讯系统的一般模型框图。

2、画出用正弦波进行调幅时已调波的波形。

3、画出用方波进行调幅时已调波的波形。

第二章《高频小信号放大器》（一）填空题1、LC 选频网络的作用是。

（答案：从输入信号中选出实用频次的信号克制扰乱的频次的信号）2、LC 选频网络的电路形式是。

（答案：串连回路和并联回路）3、在接收机的输入回路中，靠改变进行选台。

（答案：可变电容器电容量）4、单位谐振曲线指。

（答案：随意频次下的回路电流 I 与谐振时回路电流 I0之比）5、LC 串连谐振电路 Q 值降落，单位谐振曲线，回路选择性。

《高频电子线路》复习题及答案《高频电子线路》复习题及答案模块一：认知一、填空题1.无线电波的主要传播方式是地面波、天波和空间波。

2.空间波是电磁波由发射天线直接辐射至接收天线。

由于地面及建筑物等的反射亦能抵达接收天线，故空间波实际上是直射波和反射波的合成，此现象称为（多径）传播。

3.一个点对点通信系统由信息源、发射设备、信道、接收设备、信息归宿组成。

4.能将天线或传输线路送来的信号加以选择、放大、变换，以获得所需信息的设备叫做接收设备。

5.能产生高频振荡，并经调制、放大后，将输出的高频功率馈送给传输线路或天线的设备，叫做发射设备。

6.天波是利用电离层的反射而进行传播的。

7.目前，应用较多的几种集中选频滤波器有：陶瓷滤波器、晶体滤波器，声表面波滤波器。

8.高频小信号谐振放大器的主要特点是以谐振回路作为放大器的交流负载，它的主要作用是选频滤波功能。

9.放大器的噪声系数N F 是指输入端的信噪比与输出端的信噪比两者的比值。

10.通信网络和系统的主要任务是传输信息。

11.通信系统的信道分为有线信道和无线信道。

12.通信系统的分类方式主要有，，，和。

13.按通信方式来分类，通信系统可分为单工，半双工和全双工。

14.无线电波只是一种波长较长，频率较低的电磁波。

波长与频率之间存在以下关系：v=λf 。

（v 为光速，λ为波长和f 为频率）。

15.并联谐振回路激励源是电流，响应是（电压）。

16.天波是利用（电离层）的反射而进行传播的。

17.地面波沿地球表面传播，虽然地球的表面是弯曲的，但电磁波具有绕射的特点，其传播距离与大地损耗有密切关系，工作频率愈高，衰减就愈大。

18.理想并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω=，则并联LC 谐振电路的阻抗等效为纯电阻，电阻值等于（无穷大）。

19.频率为3～30MHz 的频段称为高频段，它对应的波长是10-100m ，又称为短波波段。

20.并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω>，则并联LC 谐振电路呈现容性失谐。

《高频电子线路》复习题（含解答）一、是非题（在括号内打“√”表示对，“×”表示错。

）1．多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。

（×）2．多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。

（×）（√）3．功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输出功率。

4．放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。

（√）5．电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。

（×）6．在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。

（√）7．双边带（DSB）信号的振幅与调制信号的规律成正比。

（×）8．调频有两种方法，分别称为直接调频和间接调频。

（√）9．锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。

（√）10．LC回路的品质因数Q值愈小，其选频能力愈强。

（×）11．调谐放大器兼有放大和选频功能。

（√）12．DSB调幅波中所包含的频率成分有载频、上下边频。

（× ）13．LC回路的品质因数Q值愈小，其选频能力愈弱。

（√）14.调谐功率放大器是采用折线近似分析法。

（√）二、选择题（将一个正确选项前的字母填在括号内）1．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A．甲类 B．乙类 C．甲乙类 D．丙类2．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（ B ）A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器3．若载波u C(t)=UCcosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（ B ）A．u PM(t)=U C cos（ωC t＋m f sinΩt） B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt4．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（ B ）A．12kHz B．24kHz C．20kHz D．40kHz5．MC1596集成模拟乘法器不可以用作（ D ）A．混频 B．振幅调制 C．调幅波的解调 D．频率调制6．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（ D ）A．过压 B．弱过压 C．临界 D．欠压7．鉴频的描述是（ B ）A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调8．下图所示框图能实现何种功能？（ C ）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制 B．调幅波的解调 C．混频 D．鉴频9．二极管峰值包络检波器，原电路正常工作。

第一章1-1 在性能要求上，功率放大器与小信号放大器比较，有什么不同？解：功率放大器的性能要求为：安全、高效率和失真在允许范围内的输出所需信号功率。

而小信号放大器的性能要求为：增益、输入电阻、输出电阻及频率特性等，一般对输出功率不作要求。

1-3 一功率放大器要求输出功率P 。

= 1000 W ，当集电极效率 C 由 40％提高到 70‰时，试问直流电源提供的直流功率 P D 和功率管耗散功率 P C 各减小多少？解：当 C1 = 40 时， P D1 = P / C =2500W ，P = P D1 P =1500 Wo C1 o当 C2=70时， P D2 = P o /C =1428.57 W ， P C2 = P D2P o = 428.57 W可见，随着效率升高， P D 下降， (P D1P D2 ) = 1071.43 WP 下降， (P C1 P C2 ) = 1071.43 WC1-6 如图（ b ）所示为低频功率晶体管 3DD325 的输出特性曲线，由它接成的放大器如 图（ a ）所示，已知 V CC = 5 V ，试求下列条件下的 L D C LP 、 P 、（运用图解法） ：（ 1） R = 10 ， Q 点在负载线中点，充分激励； （2）R L = 5 ， I BQ 同（ 1）值， I cm = I CQ ；（ 3） R L = 5 ， Q 点在负载线中点，激励同（ 1）值；（4） R L = 5 ， Q 点在负载线中点，充 分激励。

解： (1) R L = 10 时，作负载线 (由 V CE = V CC I C R L )，取 Q 在放大区负载线中点，充分激励，由图得 V CEQ1 = 2.6V ， I CQ1 = 220mA ， I BQ1 = I bm = 2.4mA因为 V cm = V CEQ1 V CE(sat) = (2.6 0.2) V = 2.4 V ， I cm = I CQ1 = 220 mA所以 P L 1264 mW ，P D = V CC I CQ1 = 1.1 W ， C = P L / P D = 24V cm I cm 2(2) 当 R L =5 时，由 V CE = V CC I C R L 作负载线， I BQ 同 (1)值，即 I BQ2 = 2.4mA ，得 Q 2 点， V CEQ2 = 3.8V ， I CQ2 = 260mA这时， V cm = V CC CEQ2 cm = I CQ2= 260 mAV = 1.2 V ，I 所以 P L1 156 mW ，P D = V CC I CQ2 = 1.3 W ， C = P L / P D = 12 V cm I cm2(3)当 R L =5 ， Q 在放大区内的中点，激励同 (1)，由图 Q 3 点， V CEQ3 = 2.75V ，I CQ3= 460mA ，I BQ3 = 4.6mA ， I bm = 2.4mA相应的 v CEmin = 1.55V ， i= 700mA 。
