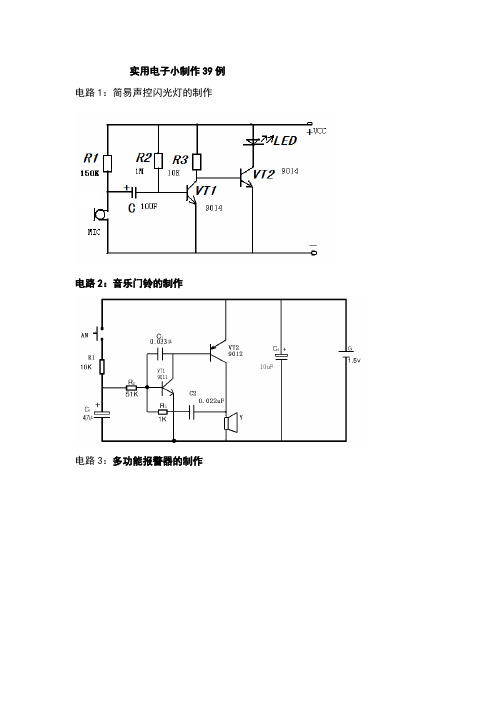

实用电子小制作39例电路1:简易声控闪光灯的制作电路2:音乐门铃的制作电路3:多功能报警器的制作电路4::节拍器的制作电路5:汽车转向灯电路的制作电路6:声光控路灯的制作电路7:红外遥控器检测仪的制作电路8:枕边LED方便灯的制作电路9:触摸记忆开关的制作:电路10:声控闪光多谐振荡器电路的制作电路11:爱心花样流水灯电路12:555多谐振荡器的制作:电路13:光控报警器的制作电路14:助听器的制作电路15:信箱提醒器的制作电路16:宝宝尿床提醒器的制作电路17:炉膛熄火报警器电路18:电子助记器的制作电路19:光控路灯的设计与制作电路20:用LM317可调稳压电源的制作电路21:具有固定输出电压的稳压电源电路的制作电路22:流动彩灯电路的制作电路23:互补管振荡器的制作电路24:模拟“知了”电路的制作::电路25:多谐振荡器的制作电路26:防空报警器的制作电路27:TDA2822助听器的制作电路28:简易测光仪电路的制作电路29:简易光控电路的制作电路30:LED小夜灯的制作电路31:电子鸟的制作电路32:LED 循环灯的制作电路33:迎宾器的制作:555NER1 RP+C1C2384 72 61 5 14131583 27 4 10 1 5 6 9 119V16电路34:简易水塔水位报警器的制作电路35:555水位控制电路的制作电路36:电容器充放电实验电路37:LED电平指示电路的制作:电路38:电位器调光电路电路39:有源小音箱的制作。
幼儿科技小制作及原理1. 手电筒制作手电筒制作原理很简单,它由电池、导线和灯泡组成。
首先,将正极(+)和负极(-)端子连接到电池上。
然后,将一个导线连接到电池的正极,另一个导线连接到电池的负极。
最后,将灯泡的其中一端与连接到电池正极的导线相连,将灯泡的另一端与连接到电池负极的导线相连。
当电池通电时,导线传递电流到灯泡,使灯泡发出亮光。
2. DIY电动小车电动小车制作原理涉及直流电机和电池。
首先,将电池与直流电机连接起来。
将一个导线连接到电池的正极,另一个导线连接到电池的负极。
然后将两端引出导线连接到电动小车的直流电机上。
当电池通电时,正极的导线将正电荷传递到直流电机的一个端子,负极的导线将负电荷传递到直流电机的另一个端子。
这样,直流电机会受到这个电流的作用,引起转动,从而推动小车前进。
3. 无线电制作无线电制作原理涉及到振荡电路和天线。
首先,构建一个振荡电路,通常需要一个电感线圈、电容器、半导体二极管和一组电池。
将电感线圈和电容器连接到一起,并且与半导体二极管相连。
然后,将电池与振荡电路连接,以为其提供能量。
最后,在振荡电路中放置一个合适长度的天线,使其可以接收和发送无线电信号。
当电池通电时,振荡电路会输出无线电信号,从而实现无线收发功能。
4. 水泵制作水泵制作原理涉及到一个马达和一个泵。
首先,将水泵的主体部分连接到一个马达上,并在马达的轴上安装一个旋转叶片或螺旋桨。
然后,将马达连接到电源或电池,并启动马达。
当马达转动时,旋转叶片或螺旋桨会产生一定的动力,将水吸入并推出泵体,从而实现水的运输和抽取。
小学科学小制作作品最简单的电动机玩具科学小发明做法图解◆
肉丁儿童网
•
一节5号(AA)电池,一条硬铜线,一块永磁铁,这就是全部材料。
构建好后铜环就会高速旋转,很有意思。
可以用来启迪下一代电子爱好者。
DIY小学科学小制作作品需要准备的所有材料
电池一定要选择可以被磁铁吸着的
磁铁尽量和电池直径相同并有可导电的金属镀层的
吸在电池负极上并保证不会短路
铜线折成如图的形状,也可以折成更有趣的线条
需要注意,铜线下方的两个边不能同时接触磁铁,要留有一段空隙
调整上下高度使电流可以在某时刻通过一边的铜线产生回路
如下图将铜线放在电池上
小电机开始旋转了,有兴趣的朋友自己试一试吧。
幼儿园电子制作案例分享主题:幼儿园电子制作案例分享要求:提供一种适合幼儿园的电子制作案例,介绍制作过程及成果展示。
幼儿园电子制作案例分享: 制作可爱的电子宠物制作过程材料准备:1. Arduino开发板 x12. OLED显示屏(0.96寸)x13. 舵机 x24. 3.7V锂电池 x15. Jumper wires x206. 3D打印外壳步骤:1. 按照电子魔法书中的指示,将Arduino开发板和OLED显示屏通过jumper wires连接。
2. 接下来将两个舵机与Arduino开发板连接,并将它们放入3D打印的外壳内。
3. 程序使用了Adafruit_SSD1306的库来控制OLED显示屏的输出。
这将在屏幕上显示仪表盘。
4. 在仪表盘上新增一个虚拟按键,使它能够控制你的电子宠物。
5. 将锂电池与Arduino连接以便供电。
6. 连接好所有线缆之后,将拼装完成的电子宠物放入外壳内。
7. 程序使用了Adafruit_PWMServoDriver库来控制舵机。
因此,要确保正确安装,并将舵机连接到板子。
8. 至此,一款可爱的电子宠物就完成了。
成果展示我们在幼儿园内成功制作了以上电子宠物,并让幼儿亲手拼装完成。
它们的应用程序在屏幕上呈现出一个可以打电话的宠物,非常喜欢与孩子交谈。
幼儿码代码也是非常有趣的经历,因为在设计和搭建这个小玩意儿时,他们学习了计算机的一些基础概念,如代码、逻辑和信号处理等。
我们的老师们衷心地相信,在这样一个素材丰富的编程环境中,孩子们将成为自学型的程序员,创造出更多的有趣、聪明和可行的智能设备。
结论制作可爱的电子宠物是一项简单的任务,但它能够吸引孩子们的兴趣,使他们爱上编程。
同时,这也是在幼儿园内倡导STEM教育和创新思维的例证。
希望我的经验分享能为其他教育者带来帮助,激励他们在幼儿中心内倡导科技教育。
创意科技作品制作简单的电子小玩具制作简单的电子小玩具电子小玩具在现代生活中扮演着重要的角色,为人们带来乐趣和娱乐。
而且,制作电子小玩具是一项有趣又具有挑战性的创意科技实践。
在本文中,我将介绍一种制作简单的电子小玩具的方法,以便读者能够亲自动手体验并享受这种创造的乐趣。
材料准备:1. 一个小型塑料箱或者盒子2. 报废的电子设备(如废旧手机、电子游戏机等)3. 一个面包板4. 电线、电阻、电容等基础电子元件5. 一个9V的电池以及相应的插座和开关步骤一:选取合适的塑料箱或盒子首先,我们需要找一个大小适中的箱子来装置我们的电子小玩具。
可以使用废旧的储物盒或者塑料箱。
确保箱子干净整洁,便于安装电子元件。
步骤二:拆解旧电子设备接下来,我们需要拆解一个废旧的电子设备,如废旧的手机或电子游戏机。
通过拆解电子设备,我们可以获得一些有用的电子元件,如电路板、电线、按钮等。
将这些元件取下并妥善保管。
步骤三:设计电路图并焊接电子元件在制作电子小玩具之前,我们需要设计一个简单的电路图。
电路图可以帮助我们明确电子元件之间的连接方式。
根据你的想法,你可以设计自己独特的电子小玩具。
例如,我们可以设计一个简单的LED闪烁灯。
请根据以下电路图进行操作:[在这里插入电路图]根据电路图的指导,将面包板与电子元件连接起来。
使用焊锡将电子元件牢固地连接在面包板上。
步骤四:安装电路板和元件将焊接好的电路板和其他电子元件安装在选择的塑料箱中。
确保元件的位置合理,并留出必要的空间供后续操作。
步骤五:连接电池和测试接下来,我们需要将9V电池与电路板连接起来。
使用电线将电池、电路板以及开关连接起来。
确保连接的稳固并注意极性的正确性。
完成组装后,可以打开开关,测试电子小玩具的功能。
如果一切正常,LED灯应该会闪烁起来。
这时你就成功地制作了一个简单的电子小玩具!步骤六:个性化设计如果你对电子小玩具的外观不满意,你可以对其进行个性化设计。
例如,使用涂料或标签贴纸来装饰塑料箱,使其更具吸引力。
实用电子小制作例随着科技的发展,电子制作已经成为人们日常生活中不可或缺的一部分。
无论是DIY爱好者还是学生,都可以通过一些实用的电子小制作来锻炼自己的动手能力和电子技术知识。
以下是几个实用的电子小制作例:1.简易温度计制作材料:热敏电阻、电容、电源、LCD显示屏组件等。
制作方法:将电阻连接到LCD模块上,将LCD模块连接到Arduino开发板上,通过编程控制显示屏显示当前温度。
2.果蔬新鲜度监测器制作材料:蓝牙模块、温湿度传感器、电源、硅胶密封容器等。
制作方法:将温湿度传感器装入硅胶密封容器内,连接蓝牙模块与传感器,通过编程将监测到的数据发送到手机端,实时监测果蔬的新鲜度。
3.智能照明系统制作材料:光敏电阻、继电器模块、电源、LED灯等。
制作方法:将光敏电阻与继电器模块连接,将继电器模块与LED灯连接,通过编程控制光敏电阻感光敏感度,根据环境光线的明暗程度自动调节LED灯的亮度。
4.简易红外遥控器制作材料:红外接收器、红外发射器、电源、开关等。
制作方法:将红外接收器与红外发射器分别连接到电路中,通过编程控制红外发射器发射不同的红外信号,实现对设备的遥控控制。
5.蓝牙音箱制作材料:蓝牙音频模块、扬声器、电池等。
制作方法:将蓝牙音频模块与扬声器连接,连接电池供电,通过编程控制音频模块与手机蓝牙连接,实现音箱的无线播放功能。
以上仅是一些简单的实用电子小制作例,每个项目涉及的材料和步骤可能会有所不同,具体的制作过程还需根据实际情况和个人需求进行调整。
通过这些小制作,不仅可以提升自己的动手能力和电子知识,还可以将科技与生活结合起来,创造更多的实用产品。
幼儿园科技小制作介绍科技在现代社会中起着越来越重要的作用,因此在幼儿园阶段就对科技进行一些简单的探索和实践,既可以培养幼儿对科技的兴趣,也可以培养他们的动手能力和创造力。
本文将介绍几个适合幼儿园的科技小制作项目,帮助幼儿了解科技,并通过亲手制作的方式感受科技的乐趣。
1. 电池驱动小车材料: - 电池盒 - 小电动机 - 轮子(塑料瓶盖等可用做轮子)- 开关 - 电线 - 胶带或胶水制作步骤: 1. 将电池盒固定在底部中间位置,确保开关容易操作。
2. 固定小电动机在电池盒底部的一侧,确保它与车轮相连。
3. 用电线连接电池盒和小电动机。
将一端插入电池盒,另一端分别插入小电动机的两个端子上。
4. 在车轮的中心穿孔并用胶带或胶水将轮子固定在小电动机的两端。
5. 添加开关,将其连接到电池盒电线的一端,以便可以手动控制开关。
这样,一个简单的电池驱动小车就制作好了,幼儿可以尝试用手动操作开关来控制小车的前进和停止。
2. 蜂鸣器警报器材料: - 9V电池 - 9V电池座 - 电子元件连接线 - 蜂鸣器 - 开关 - 胶带或胶水制作步骤: 1. 将蜂鸣器连接到开关上,将蜂鸣器的正极连接到开关的中心触点,负极连接到开关的一侧触点。
2. 将开关连接到9V电池座上,用电子元件连接线的一端连接到开关的另一侧触点,将9V电池座的正负极分别连接到电子元件连接线的两个端子上。
3. 将9V电池插入电池座并固定好。
4. 将蜂鸣器固定在合适的位置,确保可以发出清晰的声音。
5. 使用胶带或胶水固定连接线和开关,并确保线路连接牢固。
这样,一个简单的蜂鸣器警报器就制作好了,幼儿可以通过控制开关来使蜂鸣器发出声音。
3. 彩灯手链材料: - 彩灯模块(如WS2812B灯珠) - 电子元件连接线- 开关 - 电池盒(适合彩灯模块电压的电池盒) - 胶带或胶水 - 魔术贴制作步骤: 1. 将彩灯模块、开关和电池盒连接在一起。
将开关的一端连接到电池盒的正极,另一端连接到彩灯模块的VCC端口。
大班科学实验制作简易的电子钟简介:本实验旨在向大班学生展示如何制作一个简易的电子钟,并借此了解电子钟的工作原理。
通过亲自动手的实践,学生们不仅可以学到电路连接的基础知识,还能培养动手能力和团队合作能力。
材料准备:1. 铜导线2. 邮票电池3. 小灯泡4. 两根铜箔线5. 电器胶带或胶水6. 透明胶带实验步骤:步骤一:制作电路底座1. 将两根铜箔线固定在一块塑料板上,彼此之间保持一定距离。
2. 使用电器胶带或胶水将铜箔线固定在塑料板上,确保不会移动。
步骤二:连接电路1. 将一段铜导线的一头与铜箔线的一端连接。
2. 将另一段铜导线的一头与邮票电池的一个极性连接。
3. 将剩下的一端铜箔线与小灯泡的一端连接。
4. 将小灯泡的另一端与邮票电池的另一个极性连接。
步骤三:搭建指针1. 在塑料板的中心位置使用透明胶带固定一根铜导线。
2. 在铜导线的一端连接一个小纸片,作为指针。
步骤四:测试电子钟1. 轻轻地把指针转动,观察小灯泡是否随着指针的运动而亮起或熄灭。
2. 若小灯泡随着指针的运动而亮起或熄灭,说明制作的电子钟成功。
实验原理:电子钟实验是基于简单电路原理进行的,当指针转动时,电路中的铜箔线会与铜导线接触或分离。
当电路连接时,电流通过小灯泡,使其亮起;当电路断开时,小灯泡则熄灭。
安全注意事项:1. 实验中使用的邮票电池较小,避免将其吞食或放入眼睛等敏感部位。
2. 在实验过程中,应注意避免导线接触到湿润的物体,以防触电事故发生。
3. 在实验结束后,将电池和电器胶带妥善处置。
实验总结:通过本次实验,我们了解到了电子钟的简单原理,并成功制作了一个简易的电子钟。
同时,这个实验也培养了我们的动手能力和团队合作精神。
希望大家能在今后的科学实践中继续探索和创新,培养对科学的兴趣和热爱。
幼儿园制作手工简易电学教具案例分享
本文将为您分享一款幼儿园制作的简易电学教具——“电灯笼”。
这款教具适用于幼儿园的电学教学或科学展览活动,帮助幼儿了解电路的基本原理以及电能的应用。
以下将从制作材料、制作步骤和使用方法三个方面详细介绍。
一、制作材料
1. 一个小灯泡
2. 两节电池和电池盒
3. 线路板和导线
4. 纸板和剪刀
5. 色彩纸和彩笔
二、制作步骤
1. 在纸板上画出电灯笼的外形,然后剪下来。
2. 利用一张适合纸板大小的线路板,将电池盒和小灯泡分别接在线路板上。
3. 在电池盒上焊接两根彩色导线,分别连接线路板上的正负极。
4. 将线路板黏贴在灯笼内部。
5. 在灯笼的表面加上色彩纸和彩图,装饰出属于自己的电灯笼。
三、使用方法
1. 在适当的场合下,将电灯笼捆在手掌或底座上。
2. 打开电灯开关,电灯笼便能发出光亮的光芒。
这个制作简易电学教具的过程很简单,只需准备好制作材料,跟随以上制作步骤,我们就能得到一个美观且实用的幼儿园教具。
它的制作既能促进幼儿的动手能力,又能深入幼儿的心灵,帮助他们认识电路的构成及工作原理。
通过实际操练,让幼儿在游戏中学习,激发他们的兴趣,达到科学启蒙的目的。
一些改进方案:
为了让电灯能够直接迅速地接通,可以将开关从电池盒上移动到灯泡的底部。
总之,这款电灯笼是一款很有创意和科学性的教具,既能丰富幼儿的动手能力和实践经验,也能丰富他们的科学知识。
此外,制作电灯笼还可以培养幼儿消耗废料、节约能源的环保意识。
电子趣味小制作范文材料:1.555时钟芯片x12.电容:1μFx1,10μFx13.电阻:10kΩx1,100kΩx14.LED灯x15.9V电池x16.连接线x若干制作步骤:1.将555芯片放置在面包板上,确保引脚正常对齐。
2.在芯片上方插入10μF电容,正极插入VCC引脚,负极插入GND引脚。
3.在芯片下方插入1μF电容,正极插入控制引脚(第5引脚),负极插入GND引脚。
4.在芯片的第3引脚和第6引脚之间插入100kΩ电阻。
5.在芯片的第6引脚和第7引脚之间插入10kΩ电阻,并将LED的正极连接到第7引脚处。
6.将LED的负极连接到GND引脚。
7.连接9V电池,正极接触VCC引脚,负极接触GND引脚。
原理:这个电子装置制作的是一个脉冲发生器。
555时钟芯片是一个广泛使用的集成电路,可以用于产生各种类型的信号。
在这个制作中,555芯片运作在双稳态触发器模式下,产生高电平和低电平之间的方波信号。
在电路中,10μF电容通过第5引脚(控制引脚)和GND引脚起到充/放电控制的作用。
当电容充电时,电压逐渐上升,直到达到芯片中内置的比较器的阈值。
此时,输出电平由低变为高。
当电容放电时,电压逐渐降低,直到达到比较器的低阈值。
此时,输出电平由高变为低。
这个过程不断重复,从而产生方波信号。
通过改变10μF电容和100kΩ电阻的数值,可以调整方波信号的频率。
可以通过LED来观察到方波信号的变化,LED会随着方波的周期不断闪烁。
注意事项:1.在制作电子装置时,需要小心连接线的插入位置,确保引脚正确连接。
2.555芯片是静电敏感的器件,在处理时应该避免直接触摸芯片引脚,以免造成损坏。
3.使用9V电池时,需注意正负极的连接方向,避免短路或反接。
4.由于电路中使用了LED灯,当LED接触到第7引脚时,要确保正极连接到第7引脚,负极接地。
总结:通过这个简单的电子趣味小制作,我们可以学习到555时钟芯片的基本工作原理,并利用它来制作一个脉冲发生器。
儿童电子科技小制作-趣味电子
————————————————————————————————作者:————————————————————————————————日期:
儿童电子科技小制作趣味电子“爆竹”
春节燃放爆竹是我国劳动人民的传统习俗。
这里介绍的电子“爆竹”非常有趣:当你按图1所示按下“爆竹”顶端的小型按钮开关时,它便会发出长约20s 的“噼噼——啪啪——”爆竹声来。
这种新颖的电子“爆竹”与传统火药爆竹相比较,具有安全、无污染、可重复使用等特点,是逢年过节喜庆时的理想电子小装置。
又是一年新春到。
同学们何不赶快行动起来,制作这样一个电子“爆竹”,让它给节日的家庭增添更多欢乐、喜庆气氛!
一、工作原理
电子“爆竹”的电路如图2所示。
它主要采用了模拟声集成电路A,所产生的“爆竹”声十分逼真,可以达到以假乱真的地步。
SB为小型按钮开关,起触发A内部电路工作的作用。
平时,电路处于静态不工作状态,整个电路耗电十分微小,实测总电流仅为1μA 左右。
每当有人按动一下SB时,A的触发端TG就会获得正脉冲电信号,A内部电路受触发工作,其输出端OUT便会输出一遍长达20s 的内储模拟爆竹声电信号,经晶体三极管VT功率放大后,推动扬声器B发出响亮的“爆竹”声。
电路中,R1是A的外接振荡电阻器,其阻值大小影响“爆竹”声的速度快慢和音调高低。
电容器C主要用于滤去模拟声集成电路A所输出信号中一些不悦耳的谐波成分,使“爆竹”声更加清脆响亮。
电阻器R2主要起限流作用,可有效防止个别β值过高的功率放大三极管产生自激现象。
二、元器件选择
A选用KD-5601型模拟声集成电路,它采用黑胶封装形式制作在一块尺寸约为23mm×14mm的小印制电路板上(参见图3所示),
并给有外围元件焊接脚孔,使用很方便。
KD-5601的主要参数:典型工作电压为3V,触发端允许输入电压范围VSS-0.3~VDD+0.3V,音频输出端驱动电流≥1mA,静态耗电≤1μA,使用温度范围
-10℃~60℃。
VT选用9013或3DG12、3DX201、3DK4型硅NPN中功率三极管,要求电流放大系数β>100。
R1、R2均用RTX-1/8W型碳膜电阻器。
C用CT4D型独石电容器。
B用φ29mm×9mm、8Ω、0.25W超薄微型动圈式扬声器,以减小体积、方便安装。
SB可用6mm×6mm小型轻触开关,亦可用KAX-1型按钮开关。
G 用两节5号干电池串联(须配塑料电池架)而成,电压为3V;如嫌扬声器发声小,可将电压提高到4.5伏,即用三节5号干电池串联后供电。
三、制作与使用
整个电路以模拟声集成电路A的芯片为基板,按照图3所示进行焊接,不必另外再制作印制电路板。
焊接时注意:电烙铁外壳一定要良好接地,以免交流感应电压击穿A内部CMOS集成电路!
整个电路装入尺寸约为φ35mm×120mm的爆竹造型壳体内。
该壳体既可用红色厚纸板粘制,也可用一段红色塑料管加工制成。
将全部焊接好的电路安装到“爆竹”里面去。
注意在“爆竹”适当位置处为扬声器B开出放音孔,在“爆竹”顶端部开孔固定安装小型按钮开关SB,以方便使用。
装配好的电子“爆竹”,只要电路元器件质量有保证,焊接无误,一般不需任何调试便可投入使用。
万一使用中发现“爆竹”声不够逼真,可通过适当改变电阻器R1的阻值来加以调节。
R1取值范围一般在910kΩ~1.5MΩ之间。
如果电路产生自激振荡,可通过在模拟声集成电路A的电源端跨接一只22~47μF的电解电容器(正极接VDD、负极接VSS)来加以排除。
由于整个电路平时静态耗电很小,故电路未设置电源开关。
但长时间不用电子“爆竹”时,应将干电池从电池架上取出来,以免电能自身消耗尽后,电池流液腐蚀坏电路。
