施工图是工程师的“语言”,是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用,切不可草率从事。
对结构施工图的基本要求是:图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图,并与计算书一致.通过结构施工图的绘制,应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改(刮图)和校正,同时能运用常用软件通过计算机绘图和出图.10。
1。
2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法.它通过平、立、剖面图将各构件(梁、柱、墙等)的结构尺寸、配筋规格等“逼真"地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多,手工绘图时,深受设计人员的欢迎。
其不足之处是:同类构件的许多数据需多次填写,容易出现错漏,图纸数量多。
三、结构施工图平面整体设计方法(以下简称“平法”).它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎.为了保证按平法设计的结构施工图实现全国统一,建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(GJBT-518 00G101)(以下简称《平法规则》).“详图法”能加强绘图基本功的训练;“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出,“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”.“图号”排列的原则是:从整体到局部,按施工顺序从下到上.例如,“结构总说明”的图号为“G-1”(G表示“结施”),以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
1.桥位地形、地物、地质及水文资料图,用来表示桥梁位置及周边关系的图纸。
桥位平面图、桥位地质断面图。
2.桥梁总体布置图,表示桥梁整体形状、大小、结构的图纸。
立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图,表示细部构造的图纸。
详图、构件结构图。
4.设计说明,表示施工上要求的图纸。
一、识读桥梁工程图
桥梁通常由上部结构(主梁或主拱圈和桥面系)、下部结构(桥墩、桥台和基础)及附属结构(栏杆、灯柱、护岸、导流结构等)三部分组成。
如图11-2所示。
图11-2 桥梁的基本组成。

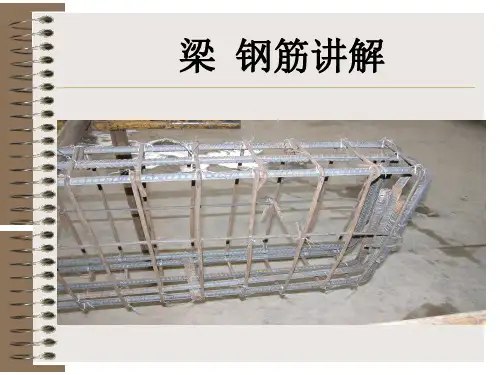

一、梁的配筋图画法梁平面整体配筋图是在各结构层梁平面布置图上,采用平面注写方式或截面注写方式表达。
1、平面注写方式平面注写方式是在梁的平面布置图上,将不同编号的梁各选一根,在其上直接注明梁代号、断面尺寸B×H(宽×高)和配筋数值。
当某跨断面尺寸或箍筋与基本值不同时,则将其特殊值从所在跨中引出另注平面注写采用集中注写与原位注写相结合的方式标注:原位注写表达梁的特殊数值。
将梁上、下部受力筋逐跨注写在梁上、下位置,如受力筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
如下图表达了在轴线上梁的情况,引出线部分为集中标注。
KL2(2A)300×650为2号框架梁,有两跨,一端有悬挑、梁断面300×650;φ8-100/200 (2)2φ25表明此梁箍筋是φ8间距200,加密区间距100,2φ25表示在梁上部贯通直径为25mm的钢筋2根;(-0.100)表示梁顶相对于楼层标高24.950低0.100m,在轴与①~②轴之间梁下部中间段6φ252/4为该跨梁下部配筋,上一排纵筋为2φ25,下一排纵筋为4φ25全部伸入支座。
在①轴处梁上部注写的2φ25+2φ22 ,表示梁支座上部有四根纵筋,2φ25放在角部,2φ22放在中部。
当梁支座两边的上部纵筋相同时,可仅在一边标注配筋值,另一边省略不注,如②轴梁上端所示。
当集中注写的数值中某一项(或几项)数值不适用于某跨或某悬挑部分时,则按其不同数值原位注写在该跨或该悬挑部分处,施工时,按原位标注的数值优先选用。
如③轴右侧悬挑梁部分,下部标注φ8-100,表示悬挑部分的箍筋通长都为φ8间距100的两肢箍。
梁支座上部纵筋的长度根据梁的不同编号类型,按标准中的相关规定执行。
2. 截面注写方式是将断面号直接画在平面梁配筋图上,断面详图画在本图或其它图上。
截面注写方式既可以单独使用,也可与平面注写方式结合使用,如在梁密集区,采用截面注写方式可使图面清晰。
教你轻松看懂结构平面图新手总结:结构平面图有两种划分方法:按“梁柱表法”绘图时,各层结构平面可分为模板图和板配筋图(当结构平面不太复杂时可合并为一图);按“平法”绘图时,各层结构平面需分为墙柱定位图、各类结构构件的平法施工图(模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等).各层的“模板图”及“板配筋图"可按本节所述方法绘制。
⒈尺寸线标注:通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉平面图中梁、柱、剪力墙等构件的画法:原则是从板面以上剖开往下看,看得见的构件边线用细实线,看不见的用虚线.剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等,必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分(如凹厕、孔洞等),要用阴影方法表示,并在图纸背面用红色铅笔在阴影部分轻涂.如有凹板,应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台,应用交叉细实线表示,并写上“梯间”字样。
⒊绘图顺序:一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行.板底、面钢筋均用粗实线表示,宜画在板的1/3处。
文字用绘图针笔书写,字体大小要均匀(可用数字模板),当受到位置限制时,可跨越梁线书写,以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚.当大部分板厚度相同时,可只标出特殊的板厚,其余在本图内用文字说明。
在各层模板图中,应标出全部构件(板、框架梁、次梁、剪力墙、柱)的编号,不得以对称性等为由漏标。
过梁(GL)应编注于过梁之上的楼层平面中.梁上起柱(LZ),要标出小柱的定位尺寸,说明其做法。
⒋底筋的画法结构平面图中,同一板号的板可只画一块板的底筋(应尽量注于图面左下角首先出现的板块),其余的应标出板号。
