施工总平面布置图(详细版)施工总平面布置（详细版）1施工总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。

2）做好现场平面布置和功能分区，对现有临建及管线进行调整。

3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。

4）加强平面施工的检查及监督整改，保证场内施工道路通畅。

5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。

2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。

施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。

2.2大门与道路的布置按照现场实际情况，在现场西面和南面设大门做为资料及职员出入口。

大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称，书写的格式、标牌的款式和尺寸、设立的位置报送业主审批，文字将约请优等标记绘制职员书写，并在工程举行期间不时从头油漆和书写。

现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。

2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在门路一侧增长宽300mm、深350mm的排水沟；按照排污口位置设置2000mm×1000mm×1000mm的沉淀池，举行有组织排水，坡度0.2%，排至排污口。

同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。

2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包孕业主、监理及办理职员办公室、集会室等，共567m2.办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。

施工总平面图编制人：审核人：四川兴江泰建设工程有限公司施工总平面图投标人应递交一份施工总平面图，绘出现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。

施工总平面布置说明一、施工总平面布置依据（1）施工现场的实际踏勘；（2）按照建筑施工安全检查标准具体要求，结合本工程实际施工现场，对施工现场进行合理布置。

二、施工总平面布置原则（1）为了保证总工期及工程质量的要求，我公司本着充分利用现有场地，合理安排施工顺序的原则，现场既要合理科学地布置，又要本着施工方便的基本原则，使临时设施的布局符合工艺流程，且最大限度的缩短工地内的运输距离，减少二次搬运，并避免现场临时设施频繁搬迁而影响工程进展。

（2）钢材堆场、钢材加工棚、周转材料堆场、砖堆场、砂石堆场、库房、办公室及住宿等均设置在现场。

三、施工现场平面布置与管理如果我公司中标，将在施工过程中针对施工现场情况依据布置原则进行具体灵活的布置。

（1）在施工现场布置时，要进行公司企业标识的体现。

具体表现为保证行政办公用品及对外交流手段统一，现场临时建筑标准统一；项目部员工着装统一等。

施工脚手架搭设完成后，结构主体统一用绿色密目安全网全封闭围挡，其中在施工层用专用隔声防尘幕布围挡。

在建筑物最高位置四面张挂横式条幅，进行建设单位和公司的宣传。

（2）为了在施工场地有序地组织现场的平面及立体交叉作业，确定文明施工，施工平面管理由项目经理负责，进行调度平衡。

（3）为了确保施工安全，本工程进行全封闭施工，建筑物四面脚手架满挂密目安全网防护，在建筑物主要出入口外搭设安全架棚，施工场地做临时围挡维护进行封闭施工。

（4）施工现场的水准点、轴线控制点、埋地电缆、水管、架空线路均设置醒目的标识，并加以保护，任何人不得损坏、移动。

（5）凡进入现场的设备，材料应按制定位置放置，不得任意堆放，并做到整齐有序，挂牌明示。

附件五：施工总平面图布置说明一、施工布置条件及原则根据类似工程施工经验，结合本工程的规模、特点、施工环境及施工条件，充分体现“以人为本，十分珍惜土地，施工布局与自然环境和谐统一”的理念。

拟定本工程的施工布置原则为：1、所有的生产临建设施、施工辅助企业及施工道路布置均按招标文件提供的各种条件在指定的施工场地进行规划布置。

2、临建设施的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，管理集中、调度灵活、运行方便、节约用地及安全可靠。

以期降低工程造价，并尽量避免与其它标段工程施工的干扰和影响。

3、施工风、水、电供应、施工支洞及施工通风布置是否合理对工程的施工安全、进度及工程投资影响较大，在布置上综合考虑施工程序、施工强度、施工交通、施工安全、开挖爆破影响、均衡施工强度等因素。

4、临时施工道路以现有的主干道路为依托布置。

5、各施工场地及营区均按要求配置足够的环保设施及消防设施；根据绿色环保施工的需要，在进行场地规划时，布置足够的环保设施及绿化带；所有生产、生活设施的布置均体现安全生产、文明施工。

6、避免施工对公众利益的损害，并考虑为其他承包人提供方便。

二、施工场地规划1、施工营地为便于对外联系，项目部设在大河坝乡，采用租赁方式。

各施工队营地分别设于3#施工支洞洞口施工区、4#施工支洞洞口施工区、交通洞洞口施工区。

施工营地采用二层阻燃型彩钢活动板房，主要包括住宿、办公室、食堂、急救站、公共卫生、污水处理设施等，施工营地地面进行硬化、环境要进行绿化美化，同时做好安全用电和防火工作，保证周围环境整洁卫生；厂区内路面作硬化处理，设排水沟、混凝土围挡，做到不洒土、不扬尘，保证道路干净。

2、生产区除在3#、4#施工支洞施工区、交通洞施工区布置施工营地外，还需在各工区设置生产辅助设施，主要包括混凝土拌合站、水泥库、材料库、临时油库、钢筋加工厂、高位水池、空压机房、配电房、机械修理厂、汽车保养站、停车场、污水处理系统、泵站等设施。

施工总平面图布置原则施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二）一切为全工地施工服务的临时设施的布置位置，包括：（1）施工用地范围，施工用的各种道路;(2）加工厂、制备站及有关机械的位置;（3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;（4)行政管理房、宿舍、文化生活福利建筑等；(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施；(6）机械站、车库位置；（7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长.随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况,及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则（1）尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2）合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求,尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务,降低临时设施的费用.（5）各种生产生活设施应便于工人的生产生活。

（6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据（1）各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件.（3）建设项目的建筑概况、施工方案、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

施工平面布置图说明在建筑施工过程中，施工平面布置图是一个关键的环节，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

下面，我们将对施工平面布置图进行详细的说明。

一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据，其目的是为了指导施工现场的各项活动，确保施工流程的顺畅、安全和高效。

通过合理的施工平面布置，可以减少各工种之间的相互干扰，减少材料的重复搬运，提高工作效率，同时也能保障施工人员的安全。

二、施工平面布置图的内容施工平面布置图主要包括以下内容：1、施工区域的划分：将施工现场划分为不同的区域，如材料堆放区、机械设备区、办公区、生活区等。

2、交通道路的规划：规划好施工现场的交通道路，确保车辆和人员的安全通行。

3、安全设施的布置：根据施工需要，布置好安全设施，如消防设施、安全警示标志等。

4、施工顺序的安排：根据施工进度计划，合理安排各工种的施工顺序。

5、环境保护措施：针对施工过程中的环境污染问题，采取相应的环境保护措施。

三、施工平面布置图的注意事项在绘制施工平面布置图时，需要注意以下几点：1、要根据施工现场的实际情况进行绘制，确保图中的内容真实、准确。

2、要考虑到各工种之间的相互影响，避免相互干扰。

3、要考虑到安全因素，确保施工现场的安全。

4、要考虑到环境保护因素，减少施工对环境的影响。

四、总结施工平面布置图是建筑施工过程中不可或缺的一部分，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

因此，在绘制施工平面布置图时，必须认真考虑各种因素，确保图中的内容真实、准确、完整，为施工现场的管理和施工提供有效的指导。

施工总平面布置图在建筑设计和施工的过程中，总平面布置图是一个重要的环节。

它是对整个施工项目的全面规划和安排，涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。

总平面布置图的精心设计，不仅可以提高施工效率，降低成本，还可以保障施工过程的安全。

施工总平面图
我公司施工总体平面布置的原则是：
1. 施工总平面布置须做到满足安全防火、劳动保护的要求。

2. 在满足施工要求的前提下进行各个施工区域的划分和场地的确定，尽量避免专业工种及相邻标段之间的作业干扰。

3. 充分利用各种现有建筑物、构筑物和原有设施，降低临时设施建设费用。

4. 尽量减少施工占地，使平面布置紧凑合理。

5. 材料存放区放置在交通便利的大门口附近，有利于材料存放与进出；工人生活区域放置在相对僻静区域，给工人提供安静的休息环境；供电室放置在加工车间等用电密集区域，消防室放置在人口流动相对较多的区域，以方便满足使用。

附表六：临时用地表
总经理
一部
二部
L
J
< 丿
工
r 1
U
1
\
/
、
f
长春事业
吉林事业 松原事业 白山事业
^部」 L_立iz 丿 J 立iz ----- 1
-部-----------
勘察设计 勘察设计
通化办事 I 处
勘察设计 三部
I
}
勘察设计 四部
四平办事 丿I 处——
延边办事
------------------------
白城办事
---------------。

施工总平面图的设计步骤是：布置场外交通道路—〉布置仓库—〉布置加工厂和混凝土搅拌站->布置内部运输道路—〉布置临时房屋—〉布置临时水电管网和其他动力设施-〉绘制正式施工总平面图一、场外交通道路布置一般场地都有永久性道路,可提前修建为工程服务，但应恰当确定起点和进场位置,考虑转弯半径和坡度限制，以利于施工场地的利用。

当采用公路运输时，公路应参照加工厂、仓库的位置进行布置,与场外道路连接，符合标准要求。

当采用水路运输时,卸货码头不应少于两个,宽度不应小于2。

5m，江河距工地较近时，可在码头附近布置主要加工厂和仓库。

二、仓库的布置一般应接近使用地点，装卸时间长的仓库应远离路边.1、当有铁路时，宜沿路布置周转库和中心库.2、般材料仓库应邻近公路和施工区，并应有适当的堆场。

3、水泥库和沙石堆场应布置在搅拌站附近。

砖、石和预制构件应布置在垂直运输设备工作范围内，靠近用料地点。

基础用块石堆场应离坑沿一定距离，以免压塌边坡。

钢筋、木材应布置在加工厂附近。

4、工具库应布置在加工区与施工区之间交通方便处，零星小件、专用工具库可分设于各施工区段.5、车库、机械站应布置在现场人口处.6、油料、氧气、电石库应设置在边沿、人少的安全处，易燃材料库要设置在拟建工程的下风向。

7、苗木假植地应靠近水源及道路旁。

三、加工厂和混凝土搅拌站的布置总的指导思想是应使材料和构件的货运量小，有关联的加工厂适当集中。

1、如果有足够的混凝土输送设备，混凝土搅拌站宣集中布置,或现场不设搅拌站使用商品混凝土；当混凝土输送设备短缺时，可分散步置在使用地点附近或起重机旁.2、临时混凝土构件预制厂尽量利用建设单位的空地。

3、钢筋加工厂设在混凝土预制构件厂及主要施工对象附近；木材加工厂的原木、锯材堆场应靠铁路、公路或水路沿线；锯材、成材、粗细木工加工间和成品堆场要按工艺流程布置，应设在施工区的下风向边缘。

4、内部运输道路的布置。

1）提前修建永久性道路的路基和简单路面为施工服务.2）临时道路要把仓库、加工厂、堆场和施工点贯穿起来.按货运量大小设计双行环干道或单行支线。

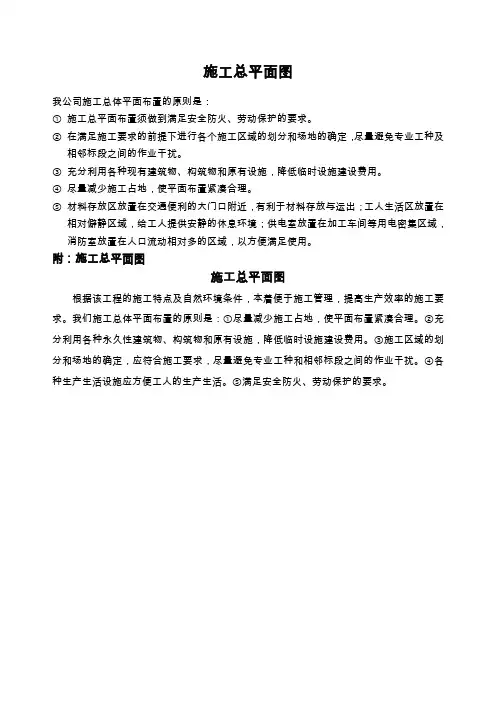

施工总平面图
我公司施工总体平面布置的原则是：
①施工总平面布置须做到满足安全防火、劳动保护的要求。

②在满足施工要求的前提下进行各个施工区域的划分和场地的确定，尽量避免专业工种及
相邻标段之间的作业干扰。

③充分利用各种现有建筑物、构筑物和原有设施，降低临时设施建设费用。

④尽量减少施工占地，使平面布置紧凑合理。

⑤材料存放区放置在交通便利的大门口附近，有利于材料存放与运出；工人生活区放置在
相对僻静区域，给工人提供安静的休息环境；供电室放置在加工车间等用电密集区域，消防室放置在人口流动相对多的区域，以方便满足使用。

附：施工总平面图
施工总平面图
根据该工程的施工特点及自然环境条件，本着便于施工管理，提高生产效率的施工要求。

我们施工总体平面布置的原则是：①尽量减少施工占地，使平面布置紧凑合理。

②充分利用各种永久性建筑物、构筑物和原有设施，降低临时设施建设费用。

③施工区域的划分和场地的确定，应符合施工要求，尽量避免专业工种和相邻标段之间的作业干扰。

④各种生产生活设施应方便工人的生产生活。

⑤满足安全防火、劳动保护的要求。
