CMJ2-17煤矿用液压掘进钻车执行标准MT/T199-1996Q/HT1101-2010使用说明书张家口宣化华泰矿冶机械有限公司出版日期：2010-2目录安全警示第一章 CMJ2-17煤矿用液压掘进钻车概述第一节 CMJ2-17煤矿用液压掘进钻车型号说明第二节 CMJ2-17煤矿用液压掘进钻车结构第三节 CMJ2-17煤矿用液压掘进钻车参数第二章钻车结构特征及工作原理第一节结构特征及工作原理概述第二节行走机构第三节液压凿岩机构第四节液压系统第五节压气系统第六节供水系统第三章钻车操作说明第一节钻车的操纵第二节钻车的启动和行走第三节钻车的凿岩作业第四节岩石的可钻性和可凿性第四章钻车的解体安装与调试第一节解体第二节钻车安装要求第三节调整工作的要求第四节液压系统的调试第五节气路系统的调试第六节水路系统的调试第五章钻车的维护润滑及保养第一节概述第二节保养周期第三节钻车的润滑第四节保养细则第五节液压油箱的维护保养第六章电气系统第七章钻车操作规程附录 HYD200型液压凿岩机使用说明安全警示安全警示标志危险：1、维修时不得改变本安电路和与本安电路有关的元器件的型号、规格及参数。
2、隔爆产品严禁带电开盖，防止失爆。
3、钻车严禁更改配置表中的电气设备。
4、钻车行走时，电缆必须有专人负责拖拉，防止压坏，造成事故。
5、调整履带涨紧机构时，千万不能拧下单向阀，以防弹出伤人。
6、维修时，必须先切断电源，才能打开箱盖进行维修工作，否则将造成人身伤害。
7、本机以液压为动力，液压系统较为复杂，操作人员应熟悉液压系统。
使用时，液压凿岩冲击工作压力不得超过16MPa，回转工作压力不得超过15MPa；推进机构的最大压力不得超过12MPa，钻臂以及其它辅助机构的工作压力不得超过17.5Mpa，液压系统规定的额定值、行走机构的工作压力不得超过20Mpa。
停机时，应可靠地关各闭进液阀门，防止各液压驱动机构自动开启，尤其应严防钻臂自动开启击伤、砸伤工作面作业人员，防止液压钻机、推进机构自动开启伸展而造成人身事故。
XX能源有限公司CMJ2-17型全液压掘进钻车技术规格书二〇一四年九月十二日CMJ2-17型全液压掘进钻车技术规格书根据生产需要，XX能源有限责任公司需要购置一台CMJ2-17型全液压掘进钻车，通过与生产厂家沟通对全液压掘进钻车配置及技术参数做以下要求。
一、使用基本条件1、开拓巷道最小净断面为（宽×高）4000 mm×3200mm，最大净断面为（宽×高）4300mm×3200 mm。
2、巷道环境条件：有瓦斯、煤尘、空气潮湿，空气湿度大于90%。
3、巷道走向倾角：0°～24°，局部最大26°。
巷道侧向倾角：0°～10°，局部最大18°。
4、运输路线巷道最小尺寸（宽×高）：3000mm×1900mm。
5、工作面供电电压：660/1140V。
三、主要技术要求1、全液压钻车必须符合新版《煤矿安全规程》和《煤矿安全质量标准化标准》的有关规定。
具有煤矿安全安全标志（包括单项设备安全标志证书）、产品合格证、产品试验报告、防爆合格证。
2、电器部分符合《爆炸性气体环境用电气设备》GB3836.2.2000的要求；液压系统符合GB3766-83《液压系统通用技术条件》，系统冲击小，管路连接可靠，无泄漏。
3、全液压掘进钻车各部件材质和性能适应井下恶劣条件，耐磨损、寿命长。
机构对巷道端面、顶板、侧帮均能实现凿岩作业。
4、整机液压元件选用国际知名品牌，主要液压元件(液压油泵、多路换向阀组、行走减速机、行走马达、回转马达、各种控制阀芯)选用原装进口元件；液压系统具备完善的保护装置，包括防卡钎保护装置；液压冷却装置采取板翘式冷却装置或风冷装置。
液压系统具备节能性、高效性、可靠性。
5、液压系统简单，各类管路布置合理，便于检修维护。
6、行走减速机必须采用与主机跨置式连接，严禁采用与主机架用螺栓紧固连接。
7、整机采用模块式结构，拆卸方便，便于解体；安装，检修空间大。
cmj2-30液压凿岩台车产品说明书液压凿岩台车操作流程起动前∶隔离换向开关合上，控制变压器和本安变压器均有电，电子保护正常工作，进行漏电闭锁检测，如主回路负荷侧不漏电，则ABD8电子保护输出的常开触点F1 ( 80开关F3）闭合，为起动做好了准备。
起动∶按近或远控起动按钮、（先导插件上的钮子开关应拨至相对应的远近、控位置)，先导入插件中的断点器，中间继电器依次吸合，最后真空接触器吸合，主回路接通，并由真空接触器的辅助点的闭合而自保，维持主回路的接通。
在起动过程中主回路负荷侧检漏回路能在真空接触器吸合以前提前断开，保证主回路中的高压不会串到保护中去。
停止:按近控或远控停止按钮，动作过程与起动过程相反。
可逆起动器工作原理起动前∶隔离开关合上，控制变压器本变压器均有电，电子综合保护器接电源后，开始漏电检测，如果主回路负荷侧不漏电，则综合保护器输出常开触点闭合，为起动作了准备。
起动:如按远方正向起动按钮，则K2、K4、K6依次吸合，主回路接通并能维持接通。
如按远方反向起动按钮，K1、K3、K5依次吸合，主回路反向接通并维持。
在起动过程中，主回路接通以前，漏电检测回路能提前断开，主回路的电压不会串进保护器。
可逆控制的两个接触器之间有机械联锁，故不会同时吸合而造成事故。
另:电机有一个启动两个停止按钮﹔只要接通电源，前后照明灯即常亮.电铃在操作人员上车操作前需按一下;闪光灯自带电池，独立工作。
钻车工作原理本钻车的工作原理是先由电力供应系统把动力源接入钻车上的真空电磁起动器，出来进入防爆电动机，电动机连接变速箱，变速箱两个输出轴带动一个单联泵和一个双联泵，把电能转化为液压能。
钻车行走时，由液压马达经减速机驱动履带轮转动。
凿岩时，首先由液压系统驱动车架前后两边的支腿稳定车体，然后操纵钻臂动作选择孔位。
凿周边小孔时，选用小钻机_液压凿岩机，凿中心大孔时，选用大钻机_潜孔钻机，两个钻机可同时进行凿岩作业。
CMJ2-17煤矿用液压掘进钻车培训资料2012年9月1日CMJ2-17煤矿用液压掘进钻车型号说明补充特征：钻臂数量第二特征：履带式（略）第一特征：J-掘进产品类别：煤矿用液压钻车一行走机构车架体为焊接的刚性底盘结构，是全机的基础。
后部的内腔为钻车的主油箱。
前部左右两侧各安装一个油缸稳定支腿，供凿岩时支承稳车之用，车架体前部的上平面供安装左右钻臂座之用，钻臂铰接在钻臂座上。
车架中部安装有司机座椅。
车架体后部上平面安装有泵站，电动机，冷却器，电控箱，副油箱。
副油箱下部与主油箱接通。
泵站包括有：两联主泵、一联辅泵、弹性联轴器、空压机及油雾器等。
为安全起见泵站有网板箱形防护罩盖。
行走驱动装置有两条履带，每条单独用液压马达作动力，通过减速机驱动使车辆行驶。
履带板采用三齿式，其刚性韧性好。
支重轮采用先进的浮动密封，运行平稳可靠、保养省时省力。
履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸组成。
涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶过程起缓冲作用。
采用黄油调整履带松紧极为方便可靠。
引导轮起转向、支承、履带涨紧三大作用。
行走减速机采用国际流行的内藏式行走减速机（二级行星减速），减速机是带内置式液压马达极紧凑的传动部件。
该减速机为原装进口件。
其主要特点是结构紧凑，占有空间小、重量轻、传动比大、安装简单、换油方便、启动效率高、运转噪声低。
履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸等组成。
履带涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶时起缓冲作用，调整涨紧度时使用高压黄油枪将黄油注入涨紧油缸，或拧下油缸单向阀前的油嘴排泄黄油来实现。
由于涨紧油缸在涨紧弹簧作用下处于受压状态，顶开单向阀能开始排泄黄油即可。
合理的涨紧度在驱动轮与引导轮之间测量，合理的下挠度不大于15~20mm，左右履带的调整应保持一致。
二液压凿岩机构液压凿岩机构主要包括：钻臂、钻臂座、推进器和凿岩机等。
钻臂一端由销轴与钻臂座铰接，另一端与推进器摆动架转座铰接，钻臂座固定在钻车车架底座上，推进器由推进器摆动架、推进器导轨、推进油缸、补偿油缸、液压凿岩机拖板和钢绳缠绕机构组成。
CMJ2-17煤矿用液压掘进钻车培训资料2012年9月1日CMJ2-17煤矿用液压掘进钻车型号说明补充特征：钻臂数量第二特征：履带式（略）第一特征：J-掘进产品类别：煤矿用液压钻车一行走机构车架体为焊接的刚性底盘结构，是全机的基础。
后部的内腔为钻车的主油箱。
前部左右两侧各安装一个油缸稳定支腿，供凿岩时支承稳车之用，车架体前部的上平面供安装左右钻臂座之用，钻臂铰接在钻臂座上。
车架中部安装有司机座椅。
车架体后部上平面安装有泵站，电动机，冷却器，电控箱，副油箱。
副油箱下部与主油箱接通。
泵站包括有：两联主泵、一联辅泵、弹性联轴器、空压机及油雾器等。
为安全起见泵站有网板箱形防护罩盖。
行走驱动装置有两条履带，每条单独用液压马达作动力，通过减速机驱动使车辆行驶。
履带板采用三齿式，其刚性韧性好。
支重轮采用先进的浮动密封，运行平稳可靠、保养省时省力。
履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸组成。
涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶过程起缓冲作用。
采用黄油调整履带松紧极为方便可靠。
引导轮起转向、支承、履带涨紧三大作用。
行走减速机采用国际流行的内藏式行走减速机（二级行星减速），减速机是带内置式液压马达极紧凑的传动部件。
该减速机为原装进口件。
其主要特点是结构紧凑，占有空间小、重量轻、传动比大、安装简单、换油方便、启动效率高、运转噪声低。
履带涨紧装置由引导轮、涨紧弹簧及涨紧油缸等组成。
履带涨紧装置主要用于保持履带有一定的涨紧度及在工作和行驶时起缓冲作用，调整涨紧度时使用高压黄油枪将黄油注入涨紧油缸，或拧下油缸单向阀前的油嘴排泄黄油来实现。
由于涨紧油缸在涨紧弹簧作用下处于受压状态，顶开单向阀能开始排泄黄油即可。
合理的涨紧度在驱动轮与引导轮之间测量，合理的下挠度不大于15~20mm，左右履带的调整应保持一致。
二液压凿岩机构液压凿岩机构主要包括：钻臂、钻臂座、推进器和凿岩机等。
钻臂一端由销轴与钻臂座铰接，另一端与推进器摆动架转座铰接，钻臂座固定在钻车车架底座上，推进器由推进器摆动架、推进器导轨、推进油缸、补偿油缸、液压凿岩机拖板和钢绳缠绕机构组成。

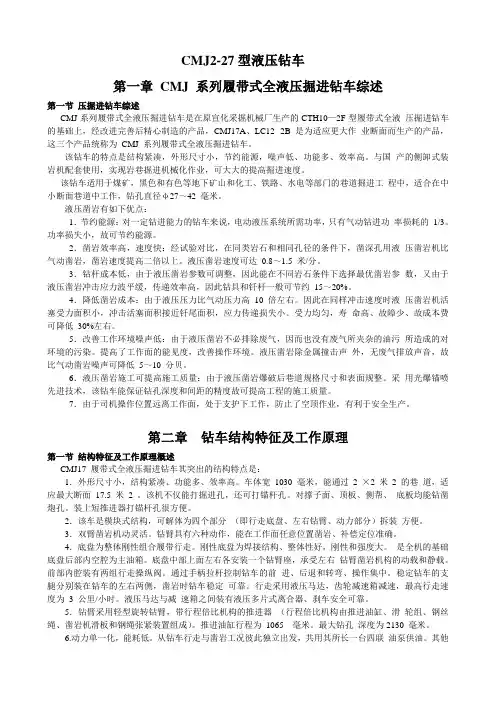

CMJ2-27型液压钻车第一章CMJ 系列履带式全液压掘进钻车综述第一节压掘进钻车综述CMJ系列履带式全液压掘进钻车是在原宣化采掘机械厂生产的CTH10—2F型履带式全液压掘进钻车的基础上，经改进完善后精心制造的产品，CMJ17A、LC12--2B 是为适应更大作业断面而生产的产品，这三个产品统称为CMJ 系列履带式全液压掘进钻车。
该钻车的特点是结构紧凑，外形尺寸小，节约能源，噪声低、功能多、效率高。
与国产的侧卸式装岩机配套使用，实现岩巷掘进机械化作业，可大大的提高掘进速度。
该钻车适用于煤矿，黑色和有色等地下矿山和化工、铁路、水电等部门的巷道掘进工程中，适合在中小断面巷道中工作，钻孔直径φ27～42 毫米。
液压凿岩有如下优点：1．节约能源：对一定钻进能力的钻车来说，电动液压系统所需功率，只有气动钻进功率损耗的1/3。
功率损失小，故可节约能源。
2．凿岩效率高，速度快：经试验对比，在同类岩石和相同孔径的条件下，凿深孔用液压凿岩机比气动凿岩，凿岩速度提高二倍以上。
液压凿岩速度可达0.8～1.5 米/分。
3．钻杆成本低，由于液压凿岩参数可调整，因此能在不同岩石条件下选择最优凿岩参数，又由于液压凿岩冲击应力波平缓，传递效率高，因此钻具和钎杆一般可节约15～20%。
4．降低凿岩成本：由于液压压力比气动压力高10 倍左右。
因此在同样冲击速度时液压凿岩机活塞受力面积小，冲击活塞面积接近钎尾面积，应力传递损失小。
受力均匀，寿命高、故障少、故成本费可降低30%左右。
5．改善工作环境噪声低：由于液压凿岩不必排除废气，因而也没有废气所夹杂的油污所造成的对环境的污染。
提高了工作面的能见度，改善操作环境。
液压凿岩除金属撞击声外，无废气排放声音，故比气动凿岩噪声可降低5～10 分贝。
6．液压凿岩施工可提高施工质量：由于液压凿岩爆破后巷道规格尺寸和表面规整。
采用光爆锚喷先进技术，该钻车能保证钻孔深度和间距的精度故可提高工程的施工质量。
