触摸显示屏主要技术类别及需求情况分析触摸屏就是用手指或其它触摸感应介质直接触摸安装在显示器前端的触摸屏操作电脑的一种输入设备，它具有反应迅速、操作简便、简化复杂系统、图形化用户接口、扩充性好等优点，从而被广泛应用于各场所。
按照面板技术的不同，触摸屏可分为20类，其中12类已经商业化，分别是：电阻式、表面电容式、投射电容式、表面声波式、红外式、振波感应式、电磁式、CCD光学式和近场成像式。
其中投射式电容触摸屏和电阻触摸屏是目前市场的主流技术。
触摸屏主要技术类别触摸屏起源于上世纪70年代，直至2007年iphone手机的推出，成为触控行业发展的一个里程碑，苹果将电容式触控技术推向了主流。
触控技术开辟了移动终端人际交互操作的新模式，并全面进入PC、NB、平板电脑、游戏机、电子书等领域。
近年来，随着智能手机、平板电脑、车载移动终端及商业化信息查询系统等智能终端产品的普及推广，全球触摸屏产品和技术发展突飞猛进，产业规模不断提升。
触摸屏应用领域触控型显示器件是平板显示行业应用领域的重要组成部分，而触摸屏是触控型显示器的重要部件。
随着平板显示产业的迅猛发展，作为触控型显示器中的重要部件，触摸屏的应用也得到迅速扩大。
尤其是智能手机和平板电脑等新型产品的兴起，对触控型显示界面带来了巨大的市场需求，触摸屏市场需求量呈现出井喷式发展局面。
2018年中国通信设备制造业增加值同比增长13.8%，出口交货值同比增长12.6%。
主要产品中，手机产量为17.98亿部，其中智能手机产量约为14.19亿部。
2011-2018年中国手机及智能机产量统计图工信部作为最为成熟的人机交互技术，触控技术已经得到了普及，市场已经进入高速增长阶段，主要得益智能手机和平板电脑出货量的高速增长。
触摸屏在手机、多媒体播放器与导航仪等手持式装置中的渗透率快速增长，在中大尺寸应用如平板电脑、教育与培训等方面也将快速成长。
2011-2018年中国触摸显示屏市场需求量走势图进入2017年，基于LTPS、AMOLED技术的手机面板市占率将持续上升，原有的a-Si小尺寸产品则将填补越来越多来自车载、医疗、工控等领域对触控面板的需求。

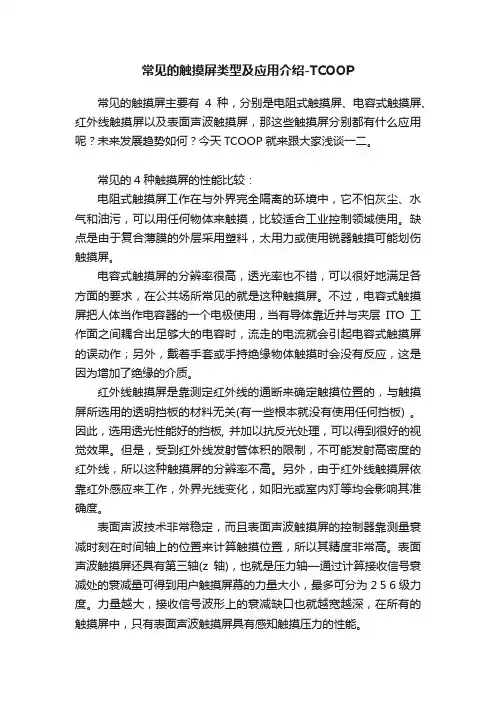

常见的触摸屏类型及应用介绍-TCOOP常见的触摸屏主要有4种，分别是电阻式触摸屏、电容式触摸屏、红外线触摸屏以及表面声波触摸屏，那这些触摸屏分别都有什么应用呢？未来发展趋势如何？今天TCOOP就来跟大家浅谈一二。
常见的4种触摸屏的性能比较：电阻式触摸屏工作在与外界完全隔离的环境中，它不怕灰尘、水气和油污，可以用任何物体来触摸，比较适合工业控制领域使用。
缺点是由于复合薄膜的外层采用塑料，太用力或使用锐器触摸可能划伤触摸屏。
电容式触摸屏的分辨率很高，透光率也不错，可以很好地满足各方面的要求，在公共场所常见的就是这种触摸屏。
不过，电容式触摸屏把人体当作电容器的一个电极使用，当有导体靠近并与夹层ITO工作面之间耦合出足够大的电容时，流走的电流就会引起电容式触摸屏的误动作；另外，戴着手套或手持绝缘物体触摸时会没有反应，这是因为增加了绝缘的介质。
红外线触摸屏是靠测定红外线的通断来确定触摸位置的，与触摸屏所选用的透明挡板的材料无关(有一些根本就没有使用任何挡板) 。
因此，选用透光性能好的挡板, 并加以抗反光处理，可以得到很好的视觉效果。
但是，受到红外线发射管体积的限制，不可能发射高密度的红外线，所以这种触摸屏的分辨率不高。
另外，由于红外线触摸屏依靠红外感应来工作，外界光线变化，如阳光或室内灯等均会影响其准确度。
表面声波技术非常稳定，而且表面声波触摸屏的控制器靠测量衰减时刻在时间轴上的位置来计算触摸位置，所以其精度非常高。
表面声波触摸屏还具有第三轴(z轴)，也就是压力轴—通过计算接收信号衰减处的衰减量可得到用户触摸屏幕的力量大小，最多可分为2 5 6级力度。
力量越大，接收信号波形上的衰减缺口也就越宽越深，在所有的触摸屏中，只有表面声波触摸屏具有感知触摸压力的性能。
应用场合根据对触摸屏的结构、原理和性能特点的分析，不同触摸屏的适用场合如下所示。
四线电阻触摸屏：不怕灰尘、油污和光电干扰，怕划伤是其主要缺陷。
适用于有固定用户的公共场所，如工业控制现场、办公室、家庭等。
触摸屏的分类及其原理通常，触摸屏系统由触摸检测传感部件和触摸屏控制器两部分器件组成。
前者采集用户的触摸信息并传送到控制器，后者通过对接收到的信息进行处理，得到用户的触摸位置，并将位置信息发送给上一层的主机，同时接收主机发送的控制命令并加以执行。
触摸屏的主要分类从技术原理上区分，触摸屏可以分成四个基本种类：红外技术触摸屏、表面声波触摸屏、电阻触摸屏、电容触摸屏。
下面将对以上四种触摸屏技术进行简单的介绍。
1、红外技术触摸屏该触摸屏由安装在触摸屏外框上的红外发射和接收器件构成。
发射器件在屏幕表面形成红外检测网，任何物体都可改变触点的红外线而实现触摸的检测。
红外触摸屏不受电流、电压和静电干扰，适合条件恶劣的工作环境，价格低，安装方便，响应速度快。
红外现在应用开始广泛化了，一般都是用于大型设备，比如电视上主持人的触摸大电视，寿命一般，准确率高，支持多点，透光率最好，最高100%。
2、表面声波触摸屏表面声波是沿介质表面传播的机械波。
此类触摸屏由触摸屏、声波发生器、反射器和声波接收器组成。
其中声波发生器产生一种高频声波跨越屏幕表面，在手指触摸时，触电上的声波被阻止，声波接收器由此确定坐标位置。
表面声波触摸屏不受温度、湿度等环境因素的影响，分辨率极高，有极好的防刮性，使用寿命长，透光率好，没有漂移，表面也不怕划，缺点是怕水和油污，脏了要维护。
3、电阻式触摸屏电阻触摸屏是一块与显示屏表面匹配的多层复合薄膜。
该结构以一层玻璃作为基层，表面涂一层透明的导电层（ITO，氧化铟），上层再覆盖一层防刮的塑料层，它的内表面也涂有一层ITO，四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成，五线和七线触摸屏由一个阻性层和一个导电层组成，通常在两层导电层之间有许多细小（小于千分之一英寸）的透明隔离点把它们分隔开。
当触摸屏表面受到的压力（如通过笔尖或手指进行按压）足够大时，顶层与底层之间会产生接触。
所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。
四种常见触摸屏介绍1. 电阻式触摸屏电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层(ITO 膜)，上面再盖有一层外表面经过硬化处理、光滑防刮的塑料层。
它的内表面也涂有一层ITO，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开。
当手指接触屏幕时，两层ITO 发生接触，电阻发生变化，控制器根据检测到的电阻变化来计算接触点的坐标，再依照这个坐标来进行相应的操作。
电阻屏根据引出线数多少，分为四线、五线等类型。
五线电阻触摸屏的外表面是导电玻璃而不是导电涂覆层，这种导电玻璃的寿命较长，透光率也较高。
电阻式触摸屏的ITO 涂层若太薄则容易脆断，涂层太厚又会降低透光且形成内反射降低清晰度。
由于经常被触动，表层ITO 使用一定时间后会出现细小裂纹，甚至变型，因此其寿命并不长久。
电阻式触摸屏价格便宜且易于生产，因而仍是人们较为普遍的选择。
四线式、五线式以及七线、八线式触摸屏的出现使其性能更加可靠，同时也改善了它的光学特性。
2. 电容式触摸屏电容式触摸屏的四边均镀上了狭长的电极，其内部形成一个低电压交流电场。
触摸屏上贴有一层透明的薄膜层，它是一种特殊的金属导电物质。
当用户触摸电容屏时，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指会吸走一个很小的电流，这个电流分别从屏的四个角上的电极中流出; 且理论上流经四个电极的电流与手指到四角的距离成比例，控制器通过对四个电流比例的精密计算，即可得出接触点位置。
电容触摸屏的双玻璃不但能保护导体及感应器，更能有效地防止外在环境因素对触摸屏造成影响，就算屏幕沾有污秽、尘埃或油渍，电容式触摸屏依然能准确算出触摸位置。
但由于电容随温度、湿度或接地情况的不同而变化，其稳定性较差，往往会产生漂移现象。
尽管不像电阻式应用那么广，电容式触摸屏也是受欢迎的供选类型。
这类设备精确、反应快，尺寸稍大时也有较高分辨率，更耐用(抗刮擦)，因而适合用作游戏机的触摸屏。
电阻式触摸屏种类介绍归纳一、 电阻式触摸屏的工作原理：电阻式触摸屏是一种传感器，它将矩形区域中触摸点(X,Y)的物理位置转换为代表X 坐标和Y 坐标的电压。
很多LCD 模块都采用了电阻式触摸屏，这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压，同时读回触摸点的电压。
电阻式触摸屏基本上是薄膜加上玻璃的结构，薄膜和玻璃相邻的一面上均涂有ITO （纳米铟锡金属氧化物）涂层，ITO 具有很好的导电性和透明性。
当触摸操作时，薄膜下层的ITO 会接触到玻璃上层的ITO ，经由感应器传出相应的电信号，经过转换电路送到处理器，通过运算转化为屏幕上的X 、Y 值，而完成点选的动作，并呈现在屏幕上。
二、 电阻式触摸屏的种类：电阻式触摸屏的基本结构和驱动原理.pdf三、 各种类电阻式触摸屏的基本结构： 1.四线电阻式触摸屏四线电阻式触摸屏的结构如上图，在玻璃或丙烯酸基板上覆盖有两层透平，均匀导电的ITO 层，分别做为X 电极和Y 电极，它们之间由均匀排列的透明格点分开绝缘。
其中下层的ITO四线触摸屏 五线触摸屏 六线触摸屏 七线触摸屏 八线触摸屏与玻璃基板附着，上层的ITO附着在PET薄膜上。
X电极和Y电极的正负端由“导电条”（图中黑色条形部分）分别从两端引出，且X电极和Y电极导电条的位置相互垂直。
引出端X-，X+，Y-，Y+一共四条线，这就是四线电阻式触摸屏名称的由来。
当有物体接触触摸屏表面并施以一定的压力时，上层的ITO导电层发生形变与下层ITO发生接触，该结构可以等效为相应的电路，如下图2. 八线电阻式触摸屏八线电阻式触摸屏的结构与四线类似，所区别的是除了引出X- drive，X+ drive，Y- drive，Y+ drive四个电极，还在每个导电条末端引出一条线：X- sense，X+ sense，Y- sense，Y+ sense，这样一共八条线。
四线触摸屏没有考虑电极抽头引线和驱动电极的电路的寄生电阻，这部分电阻并不包含在ITO电阻之内，而且受环境温度影响阻值波动，很可能影响计算的正确性，因此产生了八线电阻触摸屏的概念。
触摸屏的主要类型为了操作上的便利，人们用触摸屏来代替鼠标或键盘。
工作时，我们必需首先用手指或其它物体触摸安装在显示器前端的触摸屏，然后系统依据手指触摸的图标或菜单位置来定位选择信息输入。
触摸屏由触摸检测部件和触摸屏掌握器组成；触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏掌握器；而触摸屏掌握器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。
根据触摸屏的工作原理和传输信息的介质，我们把触摸屏分为四种，它们分别为电阻式电容感应式红外线式以及表面声波式每一类触摸屏都有其各自的优缺点1.电阻式触摸屏图1 电阻式触摸屏的结构图该触摸屏利用压力引发电阻变化而进行掌握。
电阻式触摸屏的表面掩盖着一层和显示屏幕连接特别紧密的电阻薄膜，当手指或手写笔触摸屏幕时，电阻薄膜在触摸点位置就有了接触，电阻发生变化，在X和Y两个方向上产生相应信号，触摸屏掌握器就会识别该信号并计算出坐标，送至CPU。
2.电容式触摸屏该触摸屏是利用人体的电流感应引起电容变化而进行工作的。
当手指触摸在屏上时，由于人体电场，用户和触摸屏表面形成一个耦合电容，对于高频电流来说，电容相当于导体，于是手指从接触点吸走一个很小的电流。
这个电流分别从触摸屏四角上的传感器中流出，并且流经这4个传感器的电流与手指到四角的距离成正比，掌握器通过对这4个电流比例的精确计算，得出触摸点的位置。
电容式触摸屏对于外界干扰以及每个用户手指状况的不同（干湿度、肤质等），有着不同程度的误差。
图2 红外线式触摸屏的结构并计算出用户的触摸点位置。
红外式触摸屏在触摸屏的4条边上排布了红外放射管和红外接收管，当没有触摸点产生时，红外线发送/接收正常；而一旦有触摸点产生，就阻断了红外线，于是红外接收器就会感知到触摸点的产生并定位出触摸点的位置。
由于不像电阻式、电容式触摸屏有直接的物理接触，红外式触摸屏削减了机械磨损，提高了使用寿命。

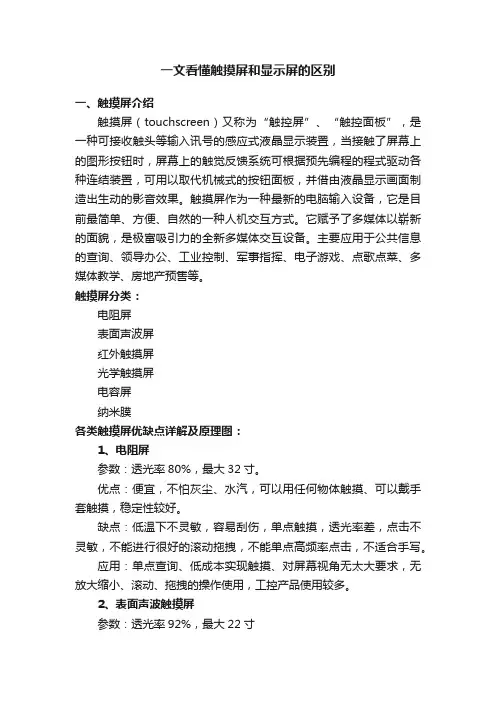

触摸屏种类及说明触摸屏是一种可以根据显示屏表面接触（手指、笔）、依靠电脑识别其触摸的位置，做出相应的反映的一种电子设备.目前市面上的触摸屏大致可以分为电容式触摸屏，四线电阻式触摸屏，五线电阻式触摸屏，表面声波触摸屏、红外线式触摸屏及光学触摸屏五种类型。
电容屏电容技术的触摸屏是一块四层复合玻璃屏，如下图所示。
玻璃屏的内表面和夹层各涂有一层ITO导电层，最外层是只有0.0015毫米厚的矽土玻璃保护层。
内层ITO作为屏蔽层，以保证良好的工作环境，夹层ITO涂层作为检测定位的工作层，在四个角或四条边上引出四个电极。
容屏基本工作原理的最初想法是：人是假象的接地物（零电势体），给工作面通上一个很低的电压，当用户触摸屏幕时，手指头吸收走一个很小的电流，这个电流分从触摸屏四个角或四条边上的电极中流出，并且理论上流经这四个电极的电流与手指到四角的距离成比例，控制器通过对这四个电流比例的精密计算，得出触摸点的位置。
这个想法本来是很好的。
但是，按照这种思路进行下去，却碰到了难以逾越的障碍：目前的透明导电材料ITO——氧化金属非常脆弱，触摸几下就会损坏，还不能直接用来作工作层。
材料的问题一时还难以解决，只好委曲求全：在外部增加一层非常薄的坚硬玻璃。
这层玻璃显然是不导电的，直流导电是不行了，改用高频交流信号，靠人的手指头（隔着薄玻璃）与工作面形成的耦合电容来吸走一个交流电流，这就是电容屏“电容”名字的由来：靠耦合电容来工作。
问题解决了，但代价是很大的：首先是“漂移”，因为耦合电容的方式是不稳定的，它直接受温度、湿度、手指湿润程度、人体体重、地面干燥程度影响，受外界大面积物体的干扰也非常大，带来了不稳定的结果，这些都直接违背了作为触摸屏这种绝对坐标系统的基本要求，不可避免的要产生漂移，有的电容触摸屏欲求通过25点校准法甚至96点校准法来解决漂移问题，其实是不可能的，漂移是电容工作的这种方式决定的，即使是在控制器的单片机程序上利用动态计算和经验值查表，也只能是治标不治本。
多点校准法最早是大屏幕投影触摸板使用的方法，目的是消除坐标对应的线性失真，电容触摸屏的线性失真也非常厉害，主要是因为电容屏的计算建立在四个电流量与触摸点到四电极的距离成比例的理想状态上，实际由于受环境电容、线路寄生电容和不同人使用的影响，这种比例关系不可能是完全线性的，多点校准法只能解决局域分配的线性问题，解决不了整体的漂移。
电容方式的另一个代价是：最外这层极薄的玻璃，正常情况下防刮擦性能非常好，但工艺上要求在真空下制造，因为它害怕氢，哪怕有一点氢也会结合成易脆碎的玻璃，使用中轻轻一敲就成个小破洞，这对电容触摸屏来说是要命的：破洞周围直径5cm大小的区域不能使用。
实际的真空是不可能有的，这层极薄的玻璃有5%的概率碰上有破洞的产品。
电容触摸屏的透光率和清晰度优于四线电阻屏，尤其是一些新的产品。
四线电阻触摸屏电阻触摸屏的屏体部分是一块与显示器表面非常配合的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层外表面硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小(小于千分之一英寸)的透明隔离点把它们隔开绝缘。
当手指触摸屏幕时，平常相互绝缘的两层导电层就在触摸点位置有了一个接触，因其中一面导电层接通Y 轴方向的5V均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通后，进行A/D转换，并将得到的电压值与5V相比即可得触摸点的Y轴坐标，同理得出X轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。
电阻类触摸屏的关键在于材料科技。
常用的透明导电涂层材料有：①ITO，氧化铟，弱导电体，特性是当厚度降到1800个埃（埃＝10-10米）以下时会突然变得透明，透光率为80％，再薄下去透光率反而下降，到300埃厚度时又上升到80％。
ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料，实际上电阻和电容技术触摸屏的工作面就是ITO涂层。
②镍金涂层，五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料，外导电层由于频繁触摸，使用延展性好的镍金材料目的是为了延长使用寿命，但是工艺成本较为高昂。
镍金导电层虽然延展性好，但是只能作透明导体，不适合作为电阻触摸屏的工作面，因为它导电率高，而且金属不易做到厚度非常均匀，不宜作电压分布层，只能作为探层。
五线电阻触摸屏五线电阻技术触摸屏的基层把两个方向的电压场通过精密电阻网络都加在玻璃的导电工作面上，我们可以简单的理解为两个方向的电压场分时工作加在同一工作面上，而外层镍金导电层只仅仅用来当作纯导体，有触摸后分时检测内层ITO接触点X轴和Y轴电压值的方法测得触摸点的位置。
五线电阻触摸屏内层ITO需四条引线，外层只作导体仅仅一条，触摸屏得引出线共有5条。
五线电阻触摸屏的改进：首先五线电阻触摸屏的A面是导电玻璃而不是导电涂覆层，导电玻璃的工艺使得A面的寿命得到极大的提高，并且可以提高透光率。
其次五线电阻触摸屏把工作面的任务都交给寿命长的A面，而B面只用来作为导体，并且采用了延展性好、电阻率低的镍金透明导电层，因此，B面的寿命也极大的提高。
五线电阻触摸屏的另一个专有技术是通过精密的电阻网络来校正A面的线性问题：由于工艺工程不可避免的有可能厚薄不均而造成电压场不均匀分布，精密电阻网络在工作时流过绝大部分电流，因此可以补偿工作面有可能的线性失真。
五线电阻触摸屏是目前最好的电阻技术触摸屏，最适合于军事、医疗、工业控制领域使用。
表面声波触摸屏表面声波触摸屏的触摸屏部分可以是一块平面、球面或是柱面的玻璃平板，安装在CRT、LED、LCD或是等离子显示器屏幕的前面。
这块玻璃平板只是一块纯粹的强化玻璃，区别于别类触摸屏技术是没有任何贴膜和覆盖层。
玻璃屏的左上角和右下角各固定了竖直和水平方向的超声波发射换能器，右上角则固定了两个相应的超声波接收换能器。
玻璃屏的四个周边则刻有45°角由疏到密间隔非常精密的反射条纹。
见下图:以右下角的X-轴发射换能器为例：发射换能器把控制器通过触摸屏电缆送来的电信号转化为声波能量向左方表面传递，然后由玻璃板下边的一组精密反射条纹把声波能量反射成向上的均匀面传递，声波能量经过屏体表面，再由上边的反射条纹聚成向右的线传播给X-轴的接收换能器，接收换能器将返回的表面声波能量变为电信号。
当发射换能器发射一个窄脉冲后，声波能量历经不同途径到达接收换能器，走最右边的最早到达，走最左边的最晚到达，早到达的和晚到达的这些声波能量叠加成一个较宽的波形信号，不难看出，接收信号集合了所有在X轴方向历经长短不同路径回归的声波能量，它们在Y轴走过的路程是相同的，但在X轴上，最远的比最近的多走了两倍X轴最大距离。
因此这个波形信号的时间轴反映各原始波形叠加前的位置，也就是X轴坐标。
发射信号与接收信号波形在没有触摸的时候，接收信号的波形与参照波形完全一样。
当手指或其它能够吸收或阻挡声波能量的物体触摸屏幕时，X轴途经手指部位向上走的声波能量被部分吸收，反应在接收波形上即某一时刻位置上波形有一个衰减缺口。
接收波形对应手指挡住部位信号衰减了一个缺口，计算缺口位置即得触摸坐标控制器分析到接收信号的衰减并由缺口的位置判定X坐标。
之后Y轴同样的过程判定出触摸点的Y坐标。
除了一般触摸屏都能响应的X、Y坐标外，表面声波触摸屏还响应第三轴Z轴坐标，也就是能感知用户触摸压力大小值。
其原理是由接收信号衰减处的衰减量计算得到。
三轴一旦确定，控制器就把它们传给主机。
表面声波触摸屏特点表面声波触摸屏第一大特点就是抗暴，因为表面声波触摸屏的工作面是一层看不见、打不坏的声波能量，触摸屏的基层玻璃没有任何夹层和结构应力（表面声波触摸屏可以发展到直接做在CRT表面从而没有任何“屏幕”），因此非常抗暴力使用，适合公共场所。
表面声波第二大特点就是清晰美观，因为结构少，只有一层普通玻璃，透光率和清晰度都比电容电阻触摸屏好得多。
反应速度快，是所有触摸屏中反应速度最快的，使用时感觉很顺畅。
表面声波第四大特点是性能稳定，因为表面声波技术原理稳定，而表面声波触摸屏的控制器靠测量衰减时刻在时间轴上的位置来计算触摸位置，所以表面声波触摸屏非常稳定，精度也非常高，目前表面声波技术触摸屏的精度通常是4096×4096×256级力度。
表面声波触摸屏的缺点是触摸屏表面的灰尘和水滴也阻挡表面声波的传递，虽然聪明的控制卡能分辨出来，但尘土积累到一定程度，信号也就衰减得非常厉害，此时表面声波触摸屏变得迟钝甚至不工作，因此，表面声波触摸屏一方面推出防尘型触摸屏，一方面建议别忘了每年定期清洁触摸屏。
表面声波触摸屏能聪明的知道什么是尘土和水滴，什么是手指，有多少在触摸。
因为：我们的手指触摸在4096×4096×256级力度的精度下，每秒48次的触摸数据不可能是纹丝不变的，而尘土或水滴就一点都不变，控制器发现一个“触摸”出现后纹丝不变超过三秒钟即自动识别为干扰物。
表面声波触摸屏还具有第三轴Z轴，也就是压力轴响应，这是因为用户触摸屏幕的力量越大，接收信号波形上的衰减缺口也就越宽越深。
目前在所有触摸屏中只有声波触摸屏具有能感知触摸压力这个性能，有了这个功能，每个触摸点就不仅仅是有触摸和无触摸的两个简单状态，而是成为能感知力的一个模拟量值的开关了。
这个功能非常有用，比如在多媒体信息查询软件中，一个按钮就能控制动画或者影像的播放速度。
红外线触摸屏红外触摸屏是在紧贴屏幕前密布X、Y方向上的红外线矩阵，通过不停的扫描是否有红外线被物体阻挡检测并定位用户的触摸。
如下图所示，这种触摸屏是在显示器的前面安装一个外框，外框里设计有电路板，从而在屏幕四边排布红外发射管和红外接收管，一一对应形成横竖交叉的红外线矩阵。
每扫描完一圈，如果所有的红外对管通达，绿灯亮，表示一切正常。
当有触摸时，手指或其它物就会挡住经过该位置的横竖红外线，触摸屏扫描时发现并确信有一条红外线受阻后，红灯亮，表示有红外线受阻，可能有触摸，同时立刻换到另一坐标再扫描，如果再发现另外一轴也有一条红外线受阻，黄灯亮，表示发现触摸，并将两个发现阻隔的红外对管位置报告给主机，经过计算判断出触摸点在屏幕的位置。
红外触摸屏产品分外挂式和内置式两种。
外挂式的安装方法非常简单，是所有触摸屏中安装最方便的，只要用胶或双面胶将框架固定在显示器前面即可。
缺点是影响外观。
内置式红外触摸屏性能更加稳定，影响外观程度小。
适合KIOSK使用。
特点红外触摸屏的优点是可用手指、笔或任何可阻挡光线的物体来触摸。
红外触摸屏缺点是在球面显示器上使用时感觉不好，这是因为赖以工作的红外光栅矩阵显然要求保证在同一平面上，因此，真正感应触摸的工作平面距离弧形的显示器屏幕有较大的间隔，尤其在边角，但是这个缺点在平面显示器上不存在，比如液晶显示器。
