工控机箱简介

工控机编辑工控机（Industrial Personal Computer，IPC）即工业控制计算机，是一种采用总线结构，对生产过程及机电设备、工艺装备进行检测与控制的工具总称。

工控机具有重要的计算机属性和特征，如具有计算机CPU、硬盘、内存、外设及接口，并有操作系统、控制网络和协议、计算能力、友好的人机界面。

工控行业的产品和技术非常特殊，属于中间产品，是为其他各行业提供可靠、嵌入式、智能化的工业计算机。

目录1概述2主要分类3软件系统4主要结构5适用领域6主要特点7日常维护8发展前景9国内市场1概述工控机全称工业控制计算机，是专门为工业控制设计的计算机，用于对生产工控机过程中使用的机器设备、生产流程、数据参数等进行监测与控制。

工控机经常会在环境比较恶劣的环境下运行，对数据的安全性要求也更高，所以工控机通常会进行加固、防尘、防潮、防腐蚀、防辐射等特殊设计。

工控机对于扩展性的要求也非常高，接口的设计需要满足特定的外部设备，因此大多数情况下工控机需要单独定制才能满足需求。

2主要分类目前工控机的主要类别有：IPC（PC总线工业电脑）、PLC（可编程控制系统）、DCS （分散型控制系统）、FCS（现场总线系统）及CNC（数控系统）五种。

1、IPC即基于PC总线的工业电脑。

据2000年IPC统计目前PC机工控机（图1）已占到通用计算机的95%以上，因其价格低、质量高、产量大、软/硬件资源丰富，已被广大的技术人员所熟悉和认可，这正是工业电脑热的基础。

其主要的组成部分为工业机箱、无源底板及可插入其上的各种板卡组成，如CPU卡、I/O卡等。

并采取全钢机壳、机卡压条过滤网，双正压风扇等设计及EMC（electromagneticcompatibility）技术以解决工业现场的电磁干扰、震动、灰尘、高/低温等问题。

IPC有以下特点：可靠性：工业PC具有在粉尘、烟雾、高/低温、潮湿、震动、腐蚀和快速诊断和可维护性，其MTTR（MeanTimetoRepair）一般为5min，MTTF10万小时以上，而普通PC的MTTF仅为10000～15000小时。

一、工控机箱尺寸标准是多少工控机箱是装载工控机的机箱，其作用与普通的电脑机箱一样，不过由于工控机需要在环境比较恶劣的场合使用，因此对于工控机箱的要求更高。

市场上有许多不同尺寸规格的工控机箱，那么工控机箱尺寸有哪些呢？工控机机箱尺寸主要包括两方面，高度及长度：1、高度一般以U为单位进行计量，1U的高度是44mm，2U的高度是88cm，依此类推，一般有1U-8U等多个规格。

2、长度标准的工控机箱长度主要有450mm和505mm两种，根据客户的具体要求还可以扩分其他长度，如480mm、500mm、52mm、530mm、600mm等。

一般主流的工控机箱长度在450-520mm范围内，加长型的工控机箱主要是安装双CPU的主板或提供拓展空间，如果需要散热空间大的话也可以使用加长工控机箱。

二、怎么选择合适尺寸的工控机箱工控机在很多情况下被放置在某个设备之中或上架，因此对尺寸有比较严格的要求，如果尺寸不合适的话，可能根本无法安装，那么工控机箱尺寸怎么选呢？一般来说，选择工控机箱尺寸时，首先要选择合适的安装位置，然后测量好现场的安装尺寸大小，根据这一尺寸来选择符合要求的工控机箱。

不是特别清楚或者有特殊需求的话，可以联系生产厂家定制。

三、工控机箱的选择还要考虑什么除了尺寸外，选择工控机箱要考虑的因素还有很多，包括：1、工控机箱的用料优质机箱的内外用料多为镀锌的钢板，其抗变形强度高，抗腐蚀能力好，不易生锈。

另外，钢板的厚度也很重要，太厚了会比较沉，造成浪费；太薄了又会使内部配件的稳定性受到威胁，一般在1.0-1.2mm左右比较合适。

2、工控机箱的把手工控机箱里面装满了配件时，其重量近20公斤，把手用来方便移动机箱，选择也很重要，应选加了防滑橡胶胶条高压铸铝的把手，承重能力强、不变形、抗老化、耐腐蚀。

3、工控机箱的外观结构优质工控机箱的外观都是通过精心设计的，会选择结构合理、安全、使用方便的设计。

内部结构方面，装主板的底板托盘等设计也是很重要的。

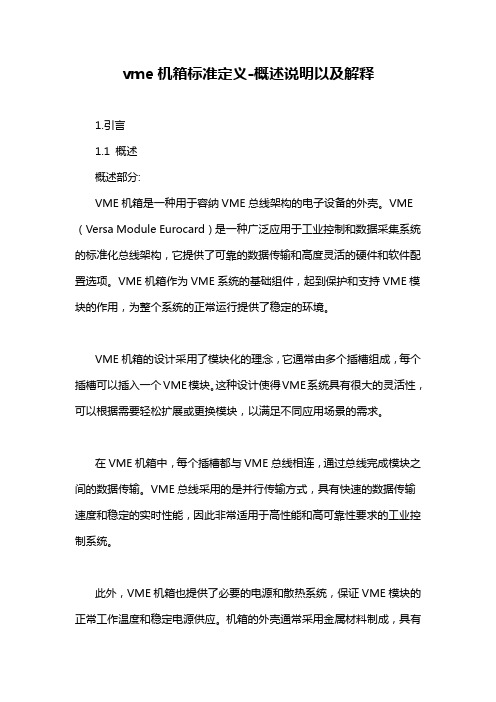

vme机箱标准定义-概述说明以及解释1.引言1.1 概述概述部分:VME机箱是一种用于容纳VME总线架构的电子设备的外壳。

VME （Versa Module Eurocard）是一种广泛应用于工业控制和数据采集系统的标准化总线架构，它提供了可靠的数据传输和高度灵活的硬件和软件配置选项。

VME机箱作为VME系统的基础组件，起到保护和支持VME模块的作用，为整个系统的正常运行提供了稳定的环境。

VME机箱的设计采用了模块化的理念，它通常由多个插槽组成，每个插槽可以插入一个VME模块。

这种设计使得VME系统具有很大的灵活性，可以根据需要轻松扩展或更换模块，以满足不同应用场景的需求。

在VME机箱中，每个插槽都与VME总线相连，通过总线完成模块之间的数据传输。

VME总线采用的是并行传输方式，具有快速的数据传输速度和稳定的实时性能，因此非常适用于高性能和高可靠性要求的工业控制系统。

此外，VME机箱也提供了必要的电源和散热系统，保证VME模块的正常工作温度和稳定电源供应。

机箱的外壳通常采用金属材料制成，具有良好的屏蔽性能和耐用性，可以有效地抵抗外界干扰和物理损坏。

总之，VME机箱是一种基于VME总线架构的重要组成部分，为VME 系统的运行提供了必要的支持和保护。

它的模块化设计和高性能特点使得VME系统具有卓越的灵活性和可靠性，被广泛应用于工业控制、数据采集、信号处理等领域。

未来随着技术的不断进步，VME机箱将会进一步演化和创新，为工业自动化领域带来更加先进和可靠的解决方案。

1.2文章结构文章结构是指文章整体的组织框架和章节划分，它用来引导读者理解文章的逻辑结构和内容安排。

本文的文章结构分为引言、正文和结论三个部分。

引言部分主要包括概述、文章结构和目的三个方面。

在概述中，可以简要介绍VME机箱的背景和意义，引起读者的兴趣。

文章结构部分则用来说明本文将按照怎样的章节组织来展开论述，给读者提供了一个整体的框架。

而目的部分则阐述本文撰写的目的和意义，让读者了解文章要达到的效果。

拓普龙全力打造4U工业机箱4508E工控机箱解析
拓普龙4U4508E工控机箱尺寸为深450mm ×宽427mm ×高177mm，采用环保,耐指纹1.2mm/SGCC,结构坚固,工艺讲究.，8个标准3.5”硬盘位可组建RAID磁盘阵列，1个个3.5"软驱位，2个5.25”标准光驱位，是面向工厂等用户设计的工控机箱，符合Intel TAC1.1规范，采用卧式放置，具有良好的防辐射、防静电、防电磁干扰功能，机箱的设计具备良好的散热功能，前面板1个12025风扇,后窗2个8025风扇，可形成良好的散热通道。

机箱可安装12"×9.6"尺寸主板或以下各种尺寸的主板。

机箱的硬盘模组支架采用弹簧减震设计，喷涂工艺先进，高附着力、耐磨不起泡,不掉漆,工艺讲究,结构稳固,采用（EMI）设计,防电磁辐射干扰,承受环境极限,如冲击、振动和高。

工控机箱TLL： 1 3 2 8 6 6 8 2 2 1 9 Q 2359890219
工控机箱1U,2U,3U,4U,5U,6U简介
工控机箱的标准规格高度单位为U一般常规的比如1U，2U ，3U ，4U，5U，6U 等。

工控机箱一般是在条件比较差的环境中使用的机箱。

比如噪音和灰尘等很多的地方。

机器主板部分是分为两部分，底板+cpu卡的形式出现。

工控机箱的优点：
耐挤压，耐腐蚀，抗灰尘，抗振动，抗辐射。

主要用于环境比较恶劣的场合。

比如：电厂，化工厂，矿厂，地下作业等工业现场。

工控机箱一般用于军队，广播电台，电视台，服务器，数据存储，工业控制，CTI系统，DVR系统等等。

它的优点是利于散热，具有良好的可扩展性。

工控机箱材质：
机箱主体采用优质的铝合金型材，铝合金具有质轻，成本低，机械性（受力度均匀）的特点，还有就是铝合金容易加工和具有高度的散热性。

特别是车辆引擎部分特别适合使用铝合金材料。

至于用在电脑机箱的大多数是用铝—铜合金。

主要是考虑散热问题。

因为铜和铝混合挤压制造出来后，其散热性能相当好，甚至于一些高端CPU水冷风扇也是使用这种材质。

如果是军用，首选要保证的是坚实度，铝—锌—镁—铜系超硬铝合金是首选。

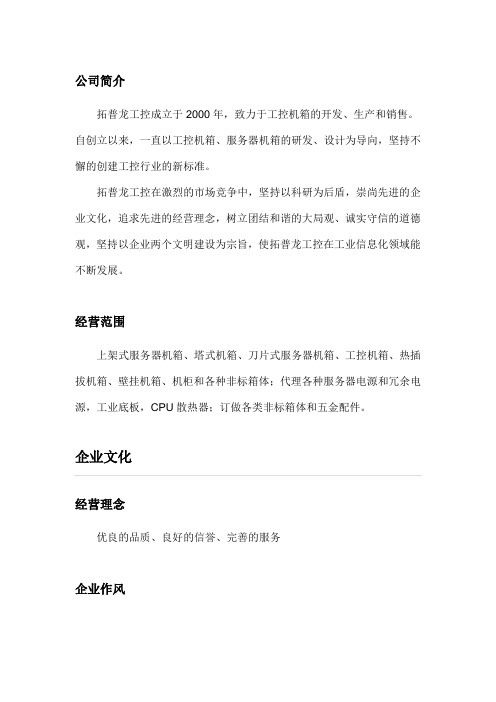

公司简介拓普龙工控成立于2000年，致力于工控机箱的开发、生产和销售。

自创立以来，一直以工控机箱、服务器机箱的研发、设计为导向，坚持不懈的创建工控行业的新标准。

拓普龙工控在激烈的市场竞争中，坚持以科研为后盾，崇尚先进的企业文化，追求先进的经营理念，树立团结和谐的大局观、诚实守信的道德观，坚持以企业两个文明建设为宗旨，使拓普龙工控在工业信息化领域能不断发展。

经营范围上架式服务器机箱、塔式机箱、刀片式服务器机箱、工控机箱、热插拔机箱、壁挂机箱、机柜和各种非标箱体；代理各种服务器电源和冗余电源，工业底板，CPU散热器；订做各类非标箱体和五金配件。

企业文化经营理念优良的品质、良好的信誉、完善的服务企业作风也许我们没有做到最好，但我们正努力做得更好企业精神用心做事，踏实做人团队意识团结共进，众志成城，精诚合作，诚信待人员工文化积极挖掘员工的挑战性思维，积极提拔具备创新管理的胆量、思维和勇于承担责任，善于解决问题的新人。

品牌标志中文为"拓普龙"，寓意为锐意开拓，不断创新，英文为"TOPLOONG”，为努力创新，拼搏之意。

发展历程● 2000年，拓普龙工控在深圳观澜成立，致力于工控机箱，服务器机箱的开发和生产。

●2001年，多款1-4U服务器机箱和工控机箱开发成功，并通过多渠道向全国推广。

●2002年，刀片式机箱，塔式服务器机箱研发成功，并通过了国家专业认证，多款上架式服务器机箱在全国范围成功推广。

●2003年，在全国大部分城市设立办事处，并开始开发海外市场●2004年，顺利开拓全球市场，充分发挥品牌效应，销售营业额飞速增长●2006年，引进数控线切割机多台，数控冲床1台，折弯冲床3台，冲压机器30多台●2007年，率先推行ISO9001：2000质量体系认证●2008年，研发1U-4U热插拔服务器机箱，并同步开发设计热插拔服务器机箱模具，于年底全部设计开发完毕并批量生产●2009年，顺利推行ERP系统，全面实现各部门信息化运作●2010-2011年，引进国际领先的芬兰数控机1台，数控冲压机20多台，数控折弯冲床多台。

工控机简称IPC，工业PC应用在工业生产领域；普通电脑简称PC，普通个人或商业应用。

虽然都属电脑，有大致相同的基本配置，如主板、CPU、内存、各种外设串并口等，但由于应用场合的不同，对其的技术要求是不相同。

普通的的家用或办公电脑是民用级的，而工控机是工业级的，它在结构其它方面是有特别要求的。

从外观上看，普通电脑多数是开放的，表现上有较多散热孔，只有一个电源风扇向机箱外吹风以来散热。

而工控机机箱则是全封闭的，重量上要比普通电脑机箱重好多，说明它用的板材是较厚较厚的因为更结实，里面不仅有一个电源用的风扇，还有一个用来保持，机箱内正压强的风更更大的内吹风扇。

这样外型结构可以防尘，同时还可屏蔽电磁等对内部的干扰。

普通电脑一般只有一个主板，上面有CPU插槽，内存槽等标准配置部件，其它的如独立显卡等则插在主板上的扩展槽上，现在多为PCI插槽，工控机则不同，它有一个较大的母板，也叫无源底板，这块板子上并没有多少集成电路，只有较多的扩展槽，带有CPU的主板要插在这个母板上特殊的插槽里，其它的扩展板也要插在母板上，而不是主板上。

这样的好处是有了母板可以更好屏幕掉外界的干扰，因为工控机工作的场合有时比较恶劣，干扰比较多，这样就可以使主析更可靠的工作，同时大的母板更也更容易扩展别的插件。

这样设计人员在开发系统时可以有更多的选择，而不用考虑是否有空间放下。

从电源来说，正规工控机电源和普通电源是不一样的，它里面采用的电阻电容和线圈等抗冲击抗干扰要比普通家用的高出几级。

带载容量也大很多。

工控机无风扇嵌入式整机CPU、内存集成在主板上，采用笔记本硬盘，也有用CF卡和SSD固态硬盘。

电源一般采用5-30V直流电源。

工控机应用范围很广，工控机插槽内插上运动控制卡就可以控制步进或伺服电机系统，如点胶机、绕线机、视觉印刷机、贴片机、PCB检查机、快慢走丝机、激光切割机、雕刻机等设备中。

还可以通过工控机的串口、RJ45等接口和PLC模块通信，如日东公司的回流焊机采用大连计控的PEC系列PLC和TAC6000温控模块与工控机、讯，用显示器显示操作界面，显示温度曲线和温度设定等控制操作。

一文弄懂工控机与普通计算机之间的区别关于工控机，相信大家都了解，其实就是计算机的一种，只不过它是专用于工业控制方面的，也是专门因工业控制而设计的计算机。

工控机的特点1、采用符合“EIA”标准的全钢化工业机箱，增强了抗电磁干扰能力。

2、采用总线结构和模块化设计技术。

CPU及各功能模块皆使用插板式结构，并带有压杆软锁定，提高了抗冲击、抗振动能力。

3、机箱内装有双风扇，正压对流排风，并装有滤尘网用以防尘。

4、配有高度可靠的工业电源，并有过压、过流保护。

5、电源及键盘均带有电子锁开关，可防止非法开、关和非法键盘输入。

6、具有自诊断功能。

7、可视需要选配I/O模板。

8、设有“看门狗”定时器，在因故障死机时，无需人的干预而自动复位。

9、开放性好，兼容性好，吸收了PC机的全部功能，可直接运行PC机的各种应用软件。

10、可配置实时操作系统，便于多任务的调度和运行。

11、可采用无源母板（底板），方便系统升级。

适用领域。

工控机与普通计算机的区别虽然它们都属于计算机并且具有大致相同的基本配置，例如主板，CPU，存储器，各种外围串行和并行端口，但是由于不同的应用，它们的技术要求是不同的。

普通家用或办公室计算机是民用级的，而工控机是工业级的。

他们对结构的其他方面有特殊要求。

从外观上看，大多数普通电脑都是打开的，显示了很多散热片，只有一个电源风扇自机散热到机箱外面。

工控机箱完全封闭，比普通计算机机箱重得多，表明所用的主板更厚更厚，因为它更坚固。

不仅有电源风扇，还有内部鼓风机，以保持机箱中的正压力更大。

通过这种方式，外部结构可以防尘并且屏蔽对内部的电磁干扰。

普通计算机通常只有一块主板带有标准配置组件，如CPU插槽和内存插槽。

其他如独立显卡插入主板上的扩展槽。
