HLC系列通用控制器安装使用说明书北京海林自控设备有限公司目录一、HLC系列产品概述二、安全使用说明三、技术参数四、外形图及端子定义五、操作说明六、典型应用接线说明HLC系列通用控制器安装使用说明书一、产品概述我公司生产的HLC系列控制器是一种智能型，可编程的中小型通用型直接数字控制器，简称DDC。

其通用性很强，内部集成了多个不同类型的IO口以及10M/100M 以太网和RS-232/RS-485的通讯接口。

用户使用HBS楼宇自控系统的监控软件编辑好现场运行程序后，通过以太网下载到DDC后，DDC即可根据要求独立工作，又可与监控计算机或其他控制器联网使用。

DDC内置周计划时间控制程序、节假日控制程序、循环控制程序等，可以满足实际控制的各种要求。

应用范围：非常适合应用于暖通空调系统中新风机组或空调机组的全面控制，可以同时监控两个典型的空调机组，也可以用于冷热源系统的群控。

同时可应用于各种离散点的监控，适用暖通空调系统、变配电系统、给排水系统或照明系统的混合监控。

通过RS-232/RS-485接口，可以将其它厂家的一些智能产品接入控制系统。

特点：✧外壳采用金属材料，坚固、抗震。

上盖的面板指示灯与内部电路板采取柔性连接，上盖与底壳采用铰链连接，当需要开启上盖调整内部电路设置时非常方便。

✧可以采集电压、电流、电阻、电压脉冲等类型信号，并可以选择中值平均、一阶滞后等多种滤波算法。

✧可以采集无源、有源等开关类型信号，并可以记录开关次数、活动时间、最近改变时间等统计信息。

✧可以输出电压、电流、电压脉冲等类型的模拟控制信号。

并提供控制级别机制。

✧可以输出无源、有源0－5V、有源0－10V等开关类型控制信号。

提供开关次数、活动时间、最近改变时间等统计信息；提供控制级别机制；提供最小开关时间机制；设置输出极性等。

✧可以进行PID控制，并提供限位PID、积分分离、带死区的PID控制等多种控制算法。

✧可以提供优化起停控制策略。

软件安装说明书为了帮助用户顺利安装我们的软件，我们准备了以下软件安装说明书。

请您按照以下步骤进行安装，以确保您能够成功使用我们的软件。

1. 准备安装文件首先，您需要从我们的官方网站下载软件安装文件。

请确保您选择的是适合您操作系统版本的安装文件，并将其保存在您的计算机硬盘上的一个目录中。

2. 检查系统要求在进行软件安装之前，请您确保您的计算机满足以下最低系统要求：- 操作系统：Windows 7或更高版本，或者Mac OS X 10.10或更高版本- 处理器：双核处理器，建议使用四核或更高性能处理器- 内存：至少4GB内存- 存储空间：至少100MB的可用硬盘空间- 显示器：分辨率为1024x768或更高3. 执行安装程序找到您保存安装文件的目录，双击运行安装程序。

这会打开一个安装向导，您只需按照向导中的指示进行操作即可。

在安装过程中，请确保选择正确的安装路径，并根据需要选择其他自定义设置。

4. 阅读许可协议在安装过程中，您将看到软件使用许可协议。

请仔细阅读所有条款和条件，并在同意之前确保您理解其中的内容。

如果您不同意协议的任何条款，请不要继续安装软件。

5. 等待安装完成一旦您点击了“同意”或“安装”按钮，安装程序将开始复制文件并配置软件。

请耐心等待直到安装完成。

这可能需要一些时间，取决于您的计算机性能和文件大小。

6. 快捷方式创建安装程序将询问您是否要在桌面上创建软件的快捷方式。

如果您想要快速访问软件，您可以选择创建快捷方式。

否则，您可以选择不创建。

7. 完成安装一旦安装完成，您将看到一个安装成功的提示。

点击“完成”按钮关闭安装程序。

8. 启动软件现在，您可以通过双击桌面上的快捷方式或者从“开始”菜单中找到软件并点击打开。

软件将启动并显示欢迎界面。

9. 激活软件有些软件可能需要激活才能正常使用。

请确保您按照软件提供的激活指南进行操作。

通常，您需要输入许可证密钥或注册邮箱，并遵循指示完成激活过程。

平屋顶水泥基础光伏支架模拟安装流程
步骤一：在水泥基础的前端预埋螺栓上放置支架前脚（三角形连接件）在水泥基础的后端预埋螺栓上放置屋顶太阳能支架后立柱
步骤二：安装光伏支架斜梁
步骤三：安装光伏支架后拉撑，在每组支架的两端相邻的后立柱上安装交叉后拉撑。

步骤四：安装组件横梁
光伏支架安装方式介绍
一：地面安装
1 地面水泥基础安装
地面水泥基础双排安装
地面水泥基础单排安装
地面水泥基础单立柱安装支架
地面水泥基础可调式支架
2 地面直埋基础安装地面直埋基础单排立柱
地面直埋基础单排立柱
二屋面安装
1 斜屋面安装
彩钢瓦金属屋面
彩钢瓦屋面平铺组件吊装穿透型安装彩钢瓦屋面平铺组件卡扣穿透型安装
彩钢瓦屋面平铺组件卡扣非穿透型安装彩钢瓦屋面倾斜角度安装
彩钢瓦屋面可调角度安装
陶瓷瓦屋面安装
陶瓷瓦屋面平铺组件安装陶瓷瓦屋面组件微倾角安装陶瓷瓦斜屋面锲入式安装
油毡瓦屋面安装
石板瓦屋面安装
2 平屋面安装
平屋面水泥基础安装
平屋面压载式安装平屋面可调角度安装
三光伏车棚防水光伏车棚
不防水光伏车棚四光伏大棚
分布式光伏发电并网流程
本标准（规定）由桥架事业部负责起草，解释。

本标准（规定）由二〇一三年五月十日修订。

本标准（规定）由二〇一三年五月十日实施。

使用安装说明书中静压风管送风式空调器使用前请仔细阅读本说明书，并妥善保管更多使用指引，请扫描“扫码开启服务”二维码目录声明●本产品执行标准：GB/T 18836。

●本说明书仅作示例说明，产品及部件外观请以实物为准。

● 使用前请仔细阅读本说明书及电子说明书，否则可能会给本机造成损害或危及您或他人的人身 财产安全。

由于技术更新，致产品升级或变更，恕不另行通知。

电子说明书也会随技术创新进 行更新，请扫描二维码获取最新电子说明书。

● 阅读后请与发票一起妥善保管。

安全警示空调器主体构件配件清单遥控器使用说明清洁保养安装及维修注意事项环保清单安装简图室内机回风箱进风面板室内机排水管的安装技术参数检验运行使用条件常见现象及故障安装服务、售后服务保修卡安全警示产品简介使用说明清洁保养安装说明服务指南01030304050708131416171919192021封底查阅电子说明书方法● 请扫描说明书封底“扫码开启服务”二维码。

安全警示01提示本节记载了安全事项的重要内容，以防止对使用者及他人造成人身伤害或财产损失。

请在充分理解下面内容（标志、图标）的基础上阅读正文，并请务必遵守所记载的安全事项。

禁止用电源开关直接关闭空调器。

请勿用湿手操作空调器。

禁止用水直接冲淋空调器。

卸下或打开面板时，切勿触碰空调器的金属部位。

不得让身体长时间直接接触冷风或制冷过度。

不得踩踏在室内机、室外机上，或在其上放置物品，避免遮挡进、出风口。

切勿用于食品、精密仪器、贵重美术品的保存，切勿安装在船舶、车辆等特殊场所。

切勿在空调风直接吹到的地方使用燃烧器具,在密闭的房间内使用或与燃烧器具同时使用时，请经常打开窗户通风。

切勿在室内机下面放置其它电气产品、家具、贵重物品等。

禁止擅自更换电源线，或将电源线中途驳接，或与其它电器并联使用；如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。

表示【禁止】的内容禁止在空调器使用场所存放易燃易爆气体；不得使用与空调器本身所配制冷剂不同的其它制冷剂。

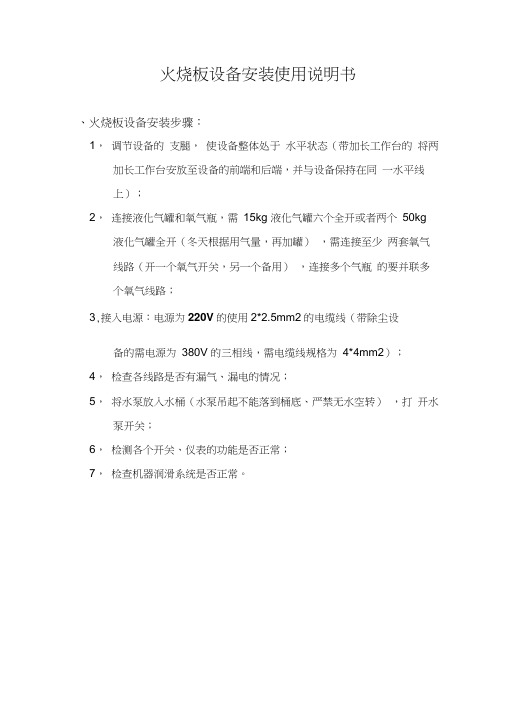

火烧板设备安装使用说明书、火烧板设备安装步骤：1，调节设备的支腿，使设备整体处于水平状态（带加长工作台的将两加长工作台安放至设备的前端和后端，并与设备保持在同一水平线上）；2，连接液化气罐和氧气瓶，需15kg 液化气罐六个全开或者两个50kg 液化气罐全开（冬天根据用气量，再加罐），需连接至少两套氧气线路（开一个氧气开关，另一个备用），连接多个气瓶的要并联多个氧气线路；3,接入电源：电源为220V的使用2*2.5mm2的电缆线（带除尘设备的需电源为380V 的三相线，需电缆线规格为4*4mm2）；4，检查各线路是否有漏气、漏电的情况；5，将水泵放入水桶（水泵吊起不能落到桶底、严禁无水空转），打开水泵开关；6，检测各个开关、仪表的功能是否正常；7，检查机器润滑系统是否正常。
