混凝土灌注桩检验批质量验收记录.doc

混凝土灌注桩成桩检验批质量验收记录表
编号：
混凝土灌注桩成桩质量检验批质量验收记录表（续表）编号：
填写说明：
1.适用范围及要求：
1) 该表适用于混凝土灌注桩基础施工验收；
2) 承载力检测参照建筑基桩检测技术规范JGJ106的有关规定执行；
3) 其他执行设计要求及施工验收规范GB 50233.GB 50204.JGJ94.Q/GDW 1153.Q/GDW
10225。

2.检查数量：
1) 主控项目：
(1) 承载力检验：应按现行有关标准或按经专项论证的检验方案抽样检测；
(2) 桩体质量检验：对设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，抽
检数量不应少于总数的30%，且不应少于20根；其他桩基工程的抽检数量不应少于总数的20%，且不应少于10根；对地下水位以上且终孔后经过核验的灌注桩，检验数量不应少于总桩数的10%，且不得少于 10 根。

每个柱子承台下不得少于1根；
(3) 混凝土强度试件：每浇筑 50m3必须有 1 组试件，小于 50m3的桩，每根桩必须有 1 组
试件；
(4) 桩位偏差：应全数检查。

2）一般项目：全数检查。

3.检验批划分：该检验批按每基塔同时施工的全数桩作为一个检验批。

4.“验收部位”应填写同时间段施工的 ** 塔 *，* 腿*，*桩。

5.检查记录栏中的内容应填写检测后最大偏差值或超范围的所有数据。

混凝土灌注桩（钢筋笼）检验批现场验收检查原始记录
注：1.此表为一般分项工程检验批的检查记录用表，其检查项目应为影响工序操作的主控项目和一般项目，特别是与班组操作质量直接相关的项目为重点内容，按照施工工艺的要求，边操作边检查，将有关质量要求及允许偏差控制在规定的限制内。

具体由施工单位根据自己的企业情况和工程实际，自行进行表格设计。

2.对于企业创建优良工程的项目，其检查评定标准应当以优良工程的标准为依据。

具体表格格式由建设各方责任主体单位共同研究确定，包括检查项目、检查位置、检查结果等内容。

应由专业监理工程师和施工单位专业质量检查员、专业工长（施工员）共同签署，并在单位工程竣工验收前存档备查，保证该记录的可追溯性。

这是工程质量验收的依据之一。

山东省建设工程质量监督总站监制。

混凝土灌注桩工程检验批质量验收记录表GB50202—2002(Ⅱ)说明(Ⅱ)010405主控项目：1、桩位。

桩位允许偏差和桩的位置及成孔方法不同而不同。

尺量检查。

2、入孔深。

＋300mm。

只能深不能浅，测钻杆、套管长度或重锤测。

嵌岩桩应确保进入设计要求的嵌岩深度。

3、桩体质量检查。

应用动力法检测，或钻芯取样至桩尖下50cm。

符合设计要求，按设计要求方法检测。

设计为甲级地基或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量为总数的30％，且不少于20根；其他桩不少于总数的20％，且不少于10根；对混凝土预制桩及地下水位以上且终孔后经过核查的灌注桩。

检查不少于总数10％。

且不少于10根。

每个柱子承台下不少于1根。

4、混凝上强度。

每50m3取（不足50m3）取一组试块，每根柱必须有一组试块。

强度符合设计要求。

5、承载力。

设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验，数量不少于总桩数1％，且不少于3根。

总桩数少于50根时，为2根。

其它桩应用高应变动力检测。

对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。

检验桩数不少于总桩数的2％，且不少于5根。

静载荷试验，高应变动力检测方法。

检查检测报告。

一般项目：1、垂直度。

除人工挖孔混凝土护壁桩为＜0．5％；其它桩为＜1％。

检查套筒、钻杆的垂直度或吊垂球检查。

2、桩径。

套管成孔、干成孔的桩径为-20mm；泥浆护壁钻孔为＋50mm；人工挖孔为＋50mm。

用井径仪、尺量检查。

3、泥浆比重（粘土、砂性土中）。

1.15～1.20。

用比重计测量。

4、泥浆面标高（高于地下水位）。

0.5～1.0m。

观察检查5、沉渣厚度：端承桩≤50mm。

用沉渣仪或吊锤测量。

磨擦桩≤150mm。

用沉渣仪或吊锤测量。

6、混凝土坍落度：水下灌注160～220mm，灌注前坍落度仪测量。

干施工70～100mm。

灌注前坍落度仪测量。

7、钢筋笼安装深度：±100mm，尺量检查。

混凝土灌注桩检验批质量验收记录项目：混凝土灌注桩检验批质量验收日期：xxxx年xx月xx日地点：xxxx施工现场监理单位：xxxx监理有限公司施工单位：xxxx施工有限公司一、施工概况本次施工共完成XX根混凝土灌注桩的浇筑工作，采用XX钢筋和XXXX混凝土浇筑。

施工过程中，按照设计要求完成了钢筋的加工、排布，并进行了混凝土的搅拌、运输和浇筑。

为确保施工质量，现进行质量验收。

二、质量验收内容1.钢筋质量验收1.1钢筋现场验收验收人员对施工现场进行了钢筋的确认，并检查了包装、编号和规格是否符合设计要求。

1.2钢筋加工质量验收验收人员抽查了施工单位的钢筋加工工艺，确保了钢筋加工的质量符合标准要求。

2.混凝土质量验收2.1搅拌站验收验收人员对供应混凝土的搅拌站进行了质量验收，核查了混凝土的配制比、原材料质量和搅拌机的工作性能是否符合要求。

2.2运输过程质量验收验收人员对混凝土运输车进行了检查，确保了车辆的密闭性、装载情况和行驶安全等符合要求。

2.3浇筑过程质量验收验收人员对混凝土的浇筑过程进行监督，确保了混凝土的坍落度、浇筑质量和施工速度符合设计要求。

三、质量验收结果根据以上质量验收内容的检查和测试结果，混凝土灌注桩的施工质量满足以下要求：1.钢筋质量：钢筋加工质量符合标准要求。

2.混凝土质量：混凝土配制比符合设计要求，搅拌站加工的混凝土质量合格，运输过程符合要求，浇筑过程的坍落度、浇筑质量和施工速度均符合标准要求。

四、存在的问题和改进措施在质量验收中，发现了以下问题：1.部分钢筋未按要求进行焊接，需要及时整改；2.部分混凝土浇筑过程中出现了漏浆现象，需要加强施工管理；3.混凝土浇筑过程中未采取防冻措施，需加强施工时的环境保护意识。

为解决上述问题和进一步提升施工质量，施工单位将采取以下改进措施：1.对未按要求进行焊接的钢筋进行重新处理，确保钢筋连接的可靠性；2.加强施工管理，加强对混凝土浇筑过程中的漏浆情况的监控和整改；3.加强施工组织，对施工环境进行合理控制，采取防冻措施，确保施工质量和环境保护要求的同时。

华润电力贵州煤电一体化大方电厂（2×660MW）新建工程
回旋钻灌注桩成孔工程检验批质量验收记录
工程编号：020102 电土验表：5.4.23 单位（子单位）
工程名称
厂区挡墙及护坡分部（子分部）工程桩板式挡土墙
分项工程名称混凝土灌注桩成孔工程验收部位ZH214、ZH212
施工单位中建五局第三建设
有限公司
项目经理谢佑华项目技术负责人易权坤
施工执行标准名称及编号1、企业标准： 2、施工技术规范：《电力建设施工质量验收及评价规程第1部分:土建工程DL/T 5210.1-2012》
分包单位贵州众隆集团有
限公司
分包项目经理邹林施工班组长易均彬
类别序
号
检查项目质量标准
单
位
施工单位检查评定记录
监理单位验
收记录
主控项目1 孔底标高偏差必须符合设计要求mm 2
孔底沉渣或虚土
厚度
≤50 mm 3
护壁
泥浆
排出比重 1.2-1.5
含砂率＜4 ％
胶体率≥90 ％4 桩基轴线位移≤10 mm
一般项目1 桩径允许偏差±50 mm
2 垂直偏差≤1％桩长mm 3
桩位允
许偏差
垂直轴
线方向
≤100（相邻桩不能偏
往同一方向）
mm
沿轴线
方向
≤150（相邻桩不能偏
往同一方向）
mm
施工单位检查评定结果主控项目：一般项目：
项目专业质量检查员：年月日
监理单位验
收结论
专业监理工程师：年月日。

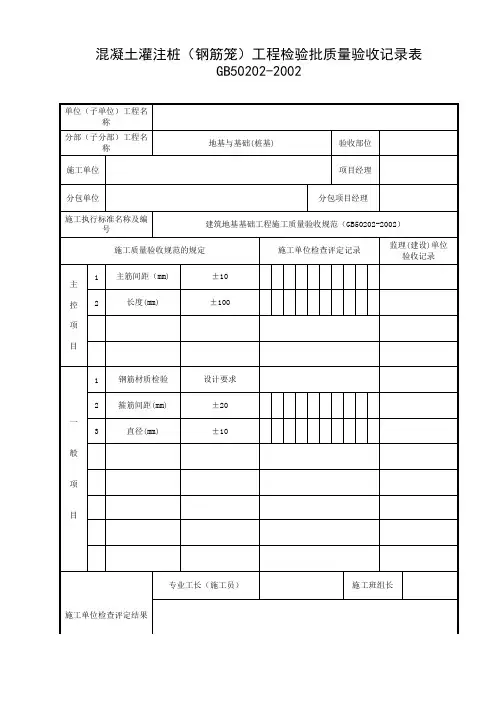

混凝土灌注桩钢筋笼检
验批质量验收记录 Corporation standardization office #QS8QHH-HHGX8Q8-GNHHJ8
混凝土灌注桩钢筋笼检验批质量验收记录
(GB50202-2002)表编号：
(1)
010405
010405□□□(1)说明
强制性条文
参照《混凝土结构工程施工质量验收规范》GB 50204-2002
当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。

钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。

检查数量：按进场的批次和产品的抽样检验方案确定。

检验方法：检查产品合格证、出厂检验报告和进场复验报告。

对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：
1、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于；
2、钢筋的屈服强度实测值与强度标准值的比值不应大于。

检查数量：按进场的批次和产品的抽样检验方案确定。

检验方法：检查进场复验报告。

表混凝土灌注桩钢筋笼质量检验标准（mm）
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织
项目专业质量（技术）负责人等进行验收。
