水电安装施工安全技术交底

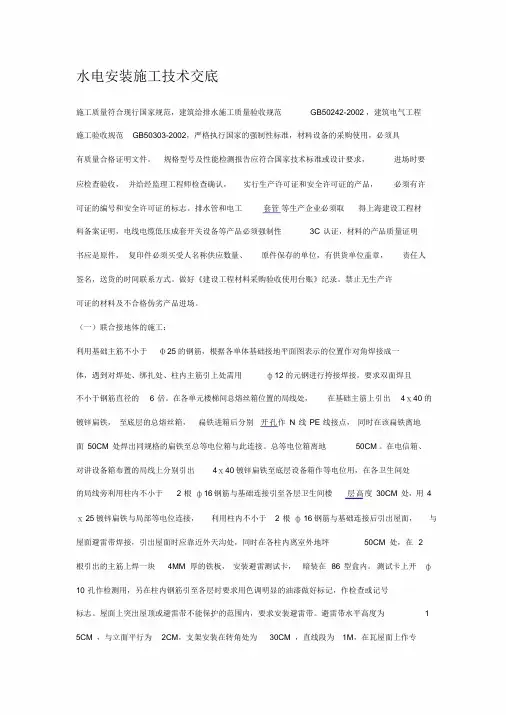

... ... 水电安装施工技术交底

施工质量符合现行国家规范，建筑给排水施工质量验收规范 GB50242-2002 ，建筑电气工程

施工验收规范 GB50303-2002，严格执行国家的强制性标准，材料设备的采购使用，必须具

有质量合格证明文件。 规格型号及性能检测报告应符合国家技术标准或设计要求， 进场时要

应检查验收， 并给经监理工程师检查确认， 实行生产许可证和安全许可证的产品， 必须有许

可证的编号和安全许可证的标志。排水管和电工 套管 等生产企业必须取 得上海建设工程材

料备案证明，电线电缆低压成套开关设备等产品必须强制性 3C 认证，材料的产品质量证明

书应是原件， 复印件必须买受人名称供应数量、 原件保存的单位，有供货单位盖章， 责任人

签名，送货的时间联系方式。做好《建设工程材料采购验收使用台账》纪录。禁止无生产许

可证的材料及不合格伪劣产品进场。

（一）联合接地体的施工：

利用基础主筋不小于 Ф25的钢筋，根据各单体基础接地平面图表示的位置作对角焊接成一

体，遇到对焊处、绑扎处、柱内主筋引上处需用 ф12的元钢进行挎接焊接。要求双面焊且

不小于钢筋直径的 6 倍。在各单元楼梯间总熔丝箱位置的局线处， 在基础主筋上引出 4х40的

镀锌扁铁， 至底层的总熔丝箱， 扁铁进箱后分别 开孔作 N 线 PE 线接点， 同时在该扁铁离地

面 50CM 处焊出同规格的扁铁至总等电位箱与此连接。总等电位箱离地 50CM 。在电信箱、

对讲设备箱布置的局线上分别引出 4х40镀锌扁铁至底层设备箱作等电位用，在各卫生间处

的局线旁利用柱内不小于 2 根 ф16钢筋与基础连接引至各层卫生间楼 层高度 30CM 处，用 4

х25镀锌扁铁与局部等电位连接， 利用柱内不小于 2 根 ф16钢筋与基础连接后引出屋面， 与

屋面避雷带焊接，引出屋面时应靠近外天沟处，同时在各柱内离室外地坪 50CM 处，在 2

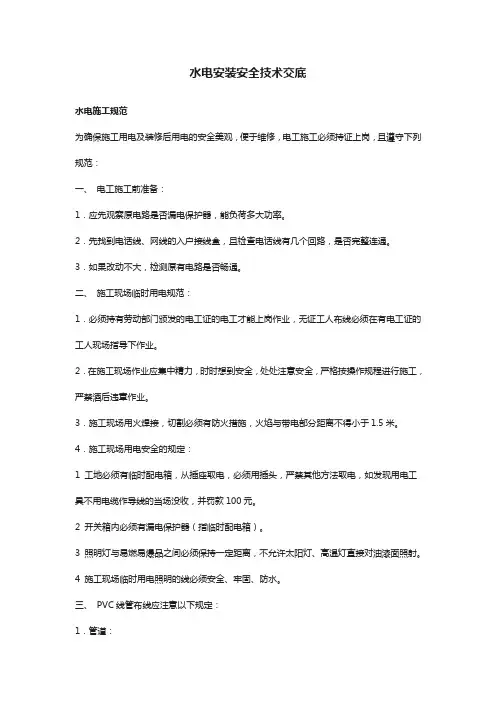

水电安装安全技术交底

水电施工规范

为确保施工用电及装修后用电的安全美观，便于维修，电工施工必须持证上岗，且遵守下列规范：

一、 电工施工前准备：

1．应先观察原电路是否漏电保护器，能负荷多大功率。

2．先找到电话线、网线的入户接线盒，且检查电话线有几个回路，是否完整连通。

3．如果改动不大，检测原有电路是否畅通。

二、 施工现场临时用电规范：

1．必须持有劳动部门颁发的电工证的电工才能上岗作业，无证工人布线必须在有电工证的工人现场指导下作业。

2．在施工现场作业应集中精力，时时想到安全，处处注意安全，严格按操作规程进行施工，严禁酒后违章作业。

3．施工现场用火焊接，切割必须有防火措施，火焰与带电部分距离不得小于1.5米。

4．施工现场用电安全的规定：

1 工地必须有临时配电箱，从插座取电，必须用插头，严禁其他方法取电，如发现用电工具不用电缆作导线的当场没收，并罚款100元。

2 开关箱内必须有漏电保护器（指临时配电箱）。

3 照明灯与易燃易爆品之间必须保持一定距离，不允许太阳灯、高温灯直接对油漆面照射。

4 施工现场临时用电照明的线必须安全、牢固、防水。

三、 PVC线管布线应注意以下规定：

1．管道： 1 PVC管道必须要弹线，使用切割机开槽，开槽深度为管下去要1－1.5公分砂浆保护层。

2 PVC管道地面如不开槽，先弹地面直线再沿墨线固定管道。

3 86暗盒之间距离要在0.8－1公分之间，厨、卫墙面要留贴砖厚度。

3 PCC外壁的阻燃标记及制造厂标应向外。

2．管道连结：

1 管与管之间套管内必须涂刷专用胶水。

2 管与暗盒连结必须要锁头和锁母。

3 砂浆补线管应先浇水，再用纯水泥砂浆进行修补，不得比原墙面高。

4 不得使用三通弯头，分线必须用分线盒，弯管用弹簧弯。

5 地面不开槽走管，必须固定好管，要做到美观。

6 墙面走管禁止斜道，必须横平竖直（包括给水）

3．管内穿线及配线，及面板安装：

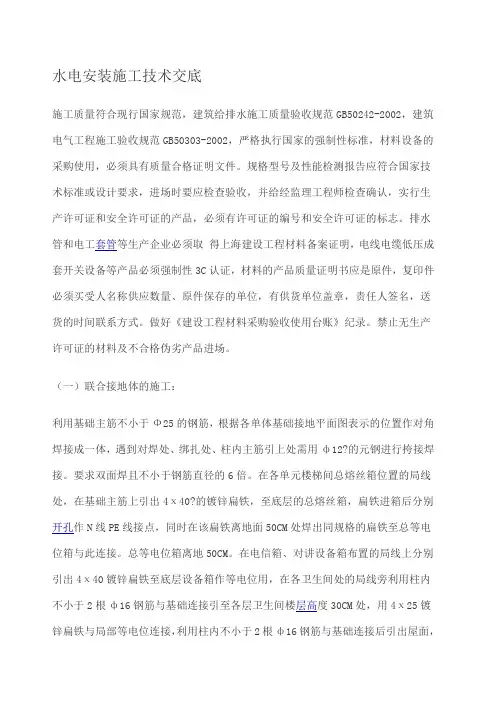

水电安装施工技术交底

施工质量符合现行国家规范，建筑给排水施工质量验收规范GB50242-2002，建筑电气工程施工验收规范GB50303-2002，严格执行国家的强制性标准，材料设备的采购使用，必须具有质量合格证明文件。规格型号及性能检测报告应符合国家技术标准或设计要求，进场时要应检查验收，并给经监理工程师检查确认，实行生产许可证和安全许可证的产品，必须有许可证的编号和安全许可证的标志。排水管和电工套管等生产企业必须取 得上海建设工程材料备案证明，电线电缆低压成套开关设备等产品必须强制性3C认证，材料的产品质量证明书应是原件，复印件必须买受人名称供应数量、原件保存的单位，有供货单位盖章，责任人签名，送货的时间联系方式。做好《建设工程材料采购验收使用台账》纪录。禁止无生产许可证的材料及不合格伪劣产品进场。

（一）联合接地体的施工：

利用基础主筋不小于Ф25的钢筋，根据各单体基础接地平面图表示的位置作对角焊接成一体，遇到对焊处、绑扎处、柱内主筋引上处需用ф12?的元钢进行挎接焊接。要求双面焊且不小于钢筋直径的6倍。在各单元楼梯间总熔丝箱位置的局线处，在基础主筋上引出4х40?的镀锌扁铁，至底层的总熔丝箱，扁铁进箱后分别开孔作N线PE线接点，同时在该扁铁离地面50CM处焊出同规格的扁铁至总等电位箱与此连接。总等电位箱离地50CM。在电信箱、对讲设备箱布置的局线上分别引出4х40镀锌扁铁至底层设备箱作等电位用，在各卫生间处的局线旁利用柱内不小于2根ф16钢筋与基础连接引至各层卫生间楼层高度30CM处，用4х25镀锌扁铁与局部等电位连接，利用柱内不小于2根ф16钢筋与基础连接后引出屋面，与屋面避雷带焊接，引出屋面时应靠近外天沟处，同时在各柱内离室外地坪50CM处，在2根引出的主筋上焊一块4MM厚的铁板，安装避雷测试卡，暗装在86型盒内。测试卡上开ф10孔作检测用，另在柱内钢筋引至各层时要求用色调明显的油漆做好标记，作检查或记号标志。屋面上突出屋顶或避雷带不能保护的范围内，要求安装避雷带。避雷带水平高度为15CM?，与立面平行为2CM，支架安装在转角处为30CM?，直线段为1M，在瓦屋面上作专用支架，支架抱在瓦片上。避雷带搭接的倍数为宽度的2倍，要求四面焊接，在焊接处作防腐处理，刷2遍防锈漆，一道银粉漆。

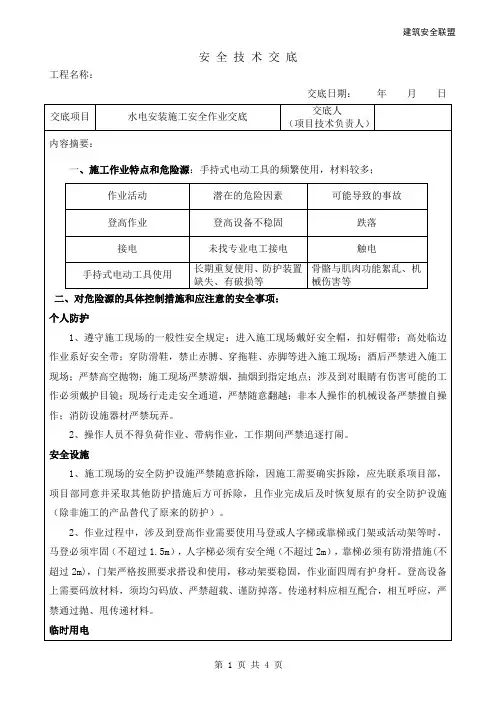

安 全 技 术 交 底

建筑安全联盟

第 1 页 共 4 页 工程名称：

交底日期： 年 月 日

交底项目 水电安装施工安全作业交底 交底人

（项目技术负责人）

内容摘要：

一、施工作业特点和危险源：手持式电动工具的频繁使用，材料较多；

作业活动 潜在的危险因素 可能导致的事故

登高作业 登高设备不稳固 跌落

接电 未找专业电工接电 触电

手持式电动工具使用 长期重复使用、防护装置缺失、有破损等 骨骼与肌肉功能絮乱、机械伤害等

二、对危险源的具体控制措施和应注意的安全事项：

个人防护

1、遵守施工现场的一般性安全规定：进入施工现场戴好安全帽，扣好帽带；高处临边作业系好安全带；穿防滑鞋，禁止赤膊、穿拖鞋、赤脚等进入施工现场；酒后严禁进入施工现场；严禁高空抛物；施工现场严禁游烟，抽烟到指定地点；涉及到对眼睛有伤害可能的工作必须戴护目镜；现场行走走安全通道，严禁随意翻越；非本人操作的机械设备严禁擅自操作；消防设施器材严禁玩弄。

2、操作人员不得负荷作业、带病作业，工作期间严禁追逐打闹。

安全设施

1、施工现场的安全防护设施严禁随意拆除，因施工需要确实拆除，应先联系项目部，项目部同意并采取其他防护措施后方可拆除，且作业完成后及时恢复原有的安全防护设施（除非施工的产品替代了原来的防护）。

2、作业过程中，涉及到登高作业需要使用马登或人字梯或靠梯或门架或活动架等时，马登必须牢固（不超过1.5m），人字梯必须有安全绳（不超过2m），靠梯必须有防滑措施(不超过2m)，门架严格按照要求搭设和使用，移动架要稳固，作业面四周有护身杆。登高设备上需要码放材料，须均匀码放、严禁超载、谨防掉落。传递材料应相互配合，相互呼应，严禁通过抛、甩传递材料。

临时用电

安 全 技 术 交 底

建筑安全联盟
