地下管线排查安全技术交底模板

管线保护施工安全技术交底

GDAQ330101

施工单位：

工程名称 分部分项

工 程 工种

1、管线保护的目的保证在施工期间施工区域内管线不受破坏而影响正常运行。

2、管线保护的范围影响施工区域及施工临时设施及其他临时工程修筑区域。

3、管线保护的技术措施

1）根据建设单位提供的有关资料和向规划、管线管理单位查询，查阅有关专业技术资料，大概掌握管线的施工年限、使用状况、位置、埋深等，然后在管线保护区域附近现场调查管线井室、标志桩等，根据这些资料初步判断管线位置走向，规格数量等；

2）选定管线探坑开挖位置，用铁锹、铁镐等工具采用人工开挖，开挖时动作不宜过大，用力不宜过猛。当开挖到有回填石粉，砂垫层及回填土时必须格外小心，小心扒开使下方管线暴露出来。

3）管线探坑土方开挖必须做好管线保护措施， 以防损坏既有管线保护层 （绝缘层）或防腐层。

4）管线探挖只需要挖至管线暴露出一半可以判断管线种类、数量、规格、埋深、走向即可，无需挖至管线底部。

5）如管线埋深过浅或位置与设计图纸永久构筑物位置冲突，应与建设单位、规划单位和管理单位协商确定管线迁移、改移和悬吊加固等措施加于保护。

6）根据探坑探测出来的管线种类、规格、数量、位置、埋深绘制平面图、断面图并拍照，做好施工记录及办理签证等手续。待和甲方、监理及管线产权单位（管理单位）四方共同验收签认后按照相关规范或有关方面要求进行探坑分层回填夯实，同时做好管线标识。

7）对于架空敷设线路，应测量出与架空管线安全施工距离，避免车辆通行或起吊重物时候碰撞架空管线。

8）对于沿地沟敷设的管线，施工前掀开地沟盖板查明管线位置、种类、数量、规格等，应加固地沟。

4、管线保护的安全措施

1）管线探坑超过一定深度应适当放坡，人工开挖土方必须分层开挖，每层厚度不得超过 1m。开挖土方堆放距离探坑上边缘不得小于 1.2m，堆土高度不得超过 1.5m

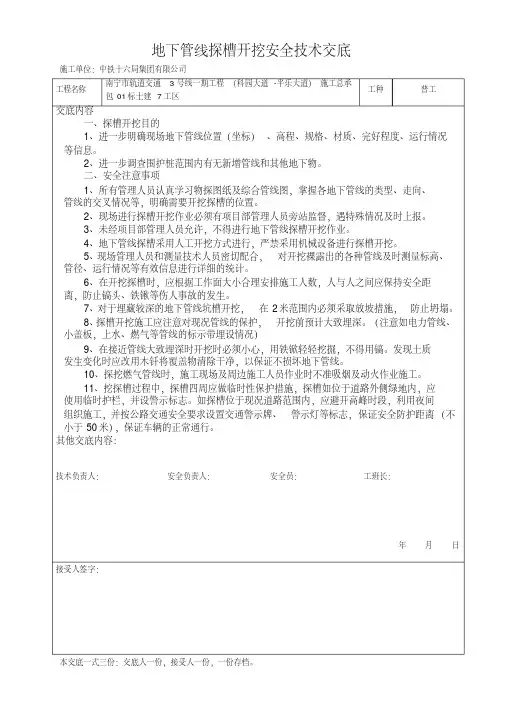

地下管线探槽开挖安全技术交底

施工单位：中铁十六局集团有限公司

工程名称南宁市轨道交通3号线一期工程（科园大道-平乐大道）施工总承

包01标土建7工区工种普工

交底内容

一、探槽开挖目的

1、进一步明确现场地下管线位置（坐标）、高程、规格、材质、完好程度、运行情况

等信息。

2、进一步调查围护桩范围内有无新增管线和其他地下物。二、安全注意事项

1、所有管理人员认真学习物探图纸及综合管线图，掌握各地下管线的类型、走向、管线的交叉情况等，明确需要开挖探槽的位置。

2、现场进行探槽开挖作业必须有项目部管理人员旁站监督，遇特殊情况及时上报。

3、未经项目部管理人员允许，不得进行地下管线探槽开挖作业。

4、地下管线探槽采用人工开挖方式进行，严禁采用机械设备进行探槽开挖。

5、现场管理人员和测量技术人员密切配合，对开挖裸露出的各种管线及时测量标高、管径、运行情况等有效信息进行详细的统计。

6、在开挖探槽时，应根据工作面大小合理安排施工人数，人与人之间应保持安全距离，防止镐头、铁锹等伤人事故的发生。

7、对于埋藏较深的地下管线坑槽开挖，在2米范围内必须采取放坡措施，防止坍塌。

8、探槽开挖施工应注意对现况管线的保护，开挖前预计大致埋深。（注意如电力管线、小盖板，上水、燃气等管线的标示带埋设情况）

9、在接近管线大致埋深时开挖时必须小心，用铁锨轻轻挖掘，不得用镐。发现土质发生变化时应改用木钎将覆盖物清除干净，以保证不损坏地下管线。

10、探挖燃气管线时，施工现场及周边施工人员作业时不准吸烟及动火作业施工。

11、挖探槽过程中，探槽四周应做临时性保护措施，探槽如位于道路外侧绿地内，应使用临时护栏，并设警示标志。如探槽位于现况道路范围内，应避开高峰时段，利用夜间

组织施工，并按公路交通安全要求设置交通警示牌、警示灯等标志，保证安全防护距离（不

小于50米），保证车辆的正常通行。其他交底内容：

技术负责人：安全负责人：安全员：工班长：

年月日

接受人签字：

本交底一式三份：交底人一份，接受人一份，一份存档。

保护地下管线安全技术交底

保护地下管线安全技术交底

1、在施工区域内地下埋设的各类地下管线（电缆、通讯、给水管、煤气管）的地区，应对管线单位提供的有关管线资料作进一步核实，必须开挖样洞或样槽，xx地下管线的走向、标高、口径、类别，如地下管线与有关管线资料不符时，应及时与管线单位联系；

2、施工前根据具体情况对样洞或样槽间距应适当xx，管线两侧各1M范围内不准使用机械挖土；

3、施工时发现事先没有掌握的、辨别不清的地下管线应立即停止作业，不得任意敲击和玩弄，并报告施工负责人，联系有关管线单位派人核查，明确后方可继续施工；

4、开挖沟槽时，接近原有xx管或地下管线（如煤气管）时，施工人员作业时不准吸烟、搽火柴等有明火接近； 保护地下管线安全技术交底

5、在地下管线旁施工作业，应通知有关管线单位监护人员到施工现场进行对管线监护，施工人员必须听从管线监护人员的提议和劝阻；

6、各种地下管线在未吊牢时，不得在管线下挖土，以防管线下沉折断而发生意外事故；

7、经核实的各种地下管线，必须设置标志牌（如管线类别、施工时注意事项、管顶标高）以便提醒施工人员，并在开工前对有关施工人员进行安全交底，做好交底记录。

交底人签名：接受交底人签名：

____年__月__日

保护地下管线安全技术交底

中国建筑 项目管理表格

分项工程安全技术交底记录 表格编号

CSCEC-PM-1407-006

工程名称及编号

分项工程名称 地下管线保护 作业单位

交底内容:

1.工人入场前必须进行三级教育，经考试合格后，方可进入施工现场；

2.所有人员进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣；

3.土方开挖必须严格按照施工组织设计和土方开挖方案进行，任何人不得私自更改施工方案。土方开挖作业需有开挖作业许可；

4.开挖前必须详细了解施工现场周围环境情况，调查好各种管线的数量、类型、走向、位置、深度等，并根据现场情况，对管线采取必要的保护措施；

5.施工前与管线产权单位进行沟通，共同商讨解决办法，不得私自施工。施工时，有专职安全管理人员在现场进行监督，并做好记录；

6.施工前后对管线进行监控量测，并根据量测结果及时调整或改进施工方法，防止发生意外；

7.在没有对管线采取合理的保护措施时，不得进行施工；

8.施工过程中设专人看管，随时检查管线的变化情况，做到施工有数；

9.遇地下有古墓、不明管线等时，不得擅自施工，需上报总包单位，经总包同意后，方可继续施工；

10.采取挖探坑方式：探坑采用人工开挖，开挖时应采用铁锨薄层轻挖，不宜使用羊镐、钢钎等尖锐工具。根据现场情况确定探坑的间距，通过两处以上探坑暴露的管线情况来推断该种管线的大致走向和埋深等信息；

11.施工前应根据具体情况对样洞或样槽间距应适当加密，机械开挖沟槽、路槽作业时，应有专人指挥，在地下管线两侧1m的安全距离外洒白色石灰线，线内禁止机械作业，避免因管道两侧土体受到挤压而损坏管道。管道采用人工薄层轻挖，管道暴露后应采取临时保护和加固措施，并随时检查管道情况；

12.在施工区域内地下埋设的各类地下管线（电力、通讯、燃气管、给水管、排水管、污水管）的地区，应对管线单位提供的有关管线资料作进一步核实，必须开挖样洞或样槽，查明地下管线的走向、标高、类别、深度、数量等，如地下管线与有关管线的资料不符时，应及时与管线单位联系；
