第6章 机件常用的表达方法
6.2 剖视图
为了清晰地表达物体内部形状(尽量避免画细虚 线)，国家标准规定采用剖视图来表达。
剖视——主要用于表达机件的内部结构形状。
第6章 机件常用的表达方法
返回章目录
一、剖视图概念和画法
假想用剖切面剖开物体， 将位于观察者和剖切面之 间的部分移去；
而将其余部分向投影面投 射所得的图形，称为剖视 图。
由两个或多个相交的剖切平面剖切物体得出的移出断 面图，中间一般应断开绘制。
第6章 机件常用的表达方法
特殊规定 ：
(1) 当剖切面通 过回转面形成的 孔或凹坑的轴线 时，这些结构应 按剖视图绘制。
第6章 机件常用的表达方法
(2) 当剖切面通过非圆孔，而导致出现完全分离 的两个断面时，则这些结构应按剖视图绘制。
第6章 机件常用的表达方法
(5) 当剖视图按基本视图关系配置，且中间没有其他 图形隔开时，可省略箭头。
第6章 机件常用的表达方法
(6) 当单一剖切平面通过物体的对称平面或基本对 称平面，且剖视图按基本视图关系配置时，可以不加标 注。
第6章 机件常用的表达方法
5、绘制剖视图的注意事项
（1）剖视图是假想将物体剖开，因此除剖视图外，其 他视图仍按完整的物体画出。
第6章 机件常用的表达方法
可以用几个图形表达同一个被放大部位。
第6章 机件常用的表达方法
(3) 当物体具有若干相同结 构(a) (孔、齿、槽等)，并按一 定规律分布时，只需画出几 个完整的结构，其余用细实 线连接；或用对称中心线表 示孔的中心位置 。
第6章 机件常用的表达方法
返回章目录
第6章 机件常用的表达方法
一、断面图的概念 假想用剖切平面将物体的某处切断，仅画出断面 的图形，称为断面图，简称断面 。

工程制图基础习题集(第二版)-解答

工程制图基础习题集(第二版)-解答
(4)
a’’(b”)
AB是 侧垂 线
2-3 求作基本体表面上的点或线的其余两个投影
(1)
b’ c’
b”
a”
a c
2-3 求作基本体表面上的点或线的其余两个投影
(2)
e”
a”
d”
c” b”
e
c a
b
d
2-3 求作基本体表面上的点或线的其余两个投影
a”
(3)
f”
e”
d”
c”
b”
d f a
(b) e
内孔轮廓线应到顶。
3-14b 选择正确的第三视图（6）
（注意分析形体被切后和形体组合后的交线的投影）
3-14b 选择正确的第三视图（7）
（注意分析形体被切后和形体组合后的交线的投影）
应为相贯线
应为两内孔相贯且凸向大圆
等径时才为直线
3-14b 选择正确的第三视图（8）
（注意分析形体被切后和形体组合后的交线的投影）
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-6 补全圆锥穿孔后的水平投影和侧面投影 实线
3-6 补全圆锥穿孔后的水平投影和侧面投影
3-7 求作俯视图
3-7 求作俯视图
3-8 求作左视图
3-9 画出下列各相贯线的投影 (1)
3-9 画出下列各相贯线的投影 (2)
等径圆柱的相贯 线在V面上的投 影为两条相交的 直线
3-9 画出下列各相贯线的投影_(3)
3-9 画出下列各相贯线的投影_(4)
等径圆孔的相贯 线在侧面上的投 影为两条相交的 直线

《工程图学基础》第6章 机件的常用表达方法

《工程图学基础》第6章 机件的常用表达方法

工程图学基础
工程图学基础
工程图学基础
工程图学基础
（4）注意 当机件被剖结构为回转体时允许将该结构的中心线作为局部剖视与视
图的分界线。
工程图学基础
（4）注意 当对称机件的轮廓线与对称中心线重合，不宜用半剖，可采用局部剖切。
错误
正确
工程图学基础
（4）注意 当轴、手柄、连杆等实心件上有小孔或槽需要表达时，宜采用局部
剖视。
工程图学基础
（5）波浪线的画法 表示剖切范围的波浪线只能画在机件的实体部分，不能画在机件的空
心处或超出机件轮廓，并且波浪线不应和图形中其他图线重合。
伸出轮廓之外 ×
×
× 伸出轮廓之外
穿过零件的中空处
工程图学基础
（5）波浪线的画法 波浪线不应和图形中其他图线重合。
不能与其他图线重合 错误
正确
工程图学基础
斜视图的形成过程
工程图学基础
2.标注与配置
按照向视图的方式来标注和配置。 斜视图的断裂边界用波浪线或 必要时，允许旋转放正后画出， 双折线表示，其画法与局部视图 需要画出旋转符号及相同的字母 基本相同
工程图学基础
第二节 剖视图
一、剖视图的定义及画法
1. 剖视图
假想用剖切面（平面或柱面）把机件剖开，将处在观察者和剖切 面之间的部分移去，而将其余部分向投影面投射，所得图形称为剖视 图（简称剖视） 。
工程图学基础
剖视图
断面图
工程图学基础
3. 断面图的种类
断面图
移出断面图——画在视图外的断面图 重合断面图——画在视图内的断面图
二、移出断面图
1. 配置
（1）应尽量配置在剖切符号 或剖切平面迹线的延长线上

工程制图习题册 参考答案 第6章 零件常用的表达方法

工程制图习题册 参考答案 第6章 零件常用的表达方法

第 6 章常用零件的表达方法参考答案《工程制图习题册》第 6章 常用零件的表达方法（参考答案）[重庆大学出版社]专业班级 学号 姓名 6­1 视图1.根据已给的主、俯视图，补画出该零件的另外四个基本视图。

2.画出 A向、B向局部视图。

4.画出 A向视图并标注。

3.根据已给的主视图、轴测图，画出 A斜视图和 B局部视图。

5.画出 A、B向的局部视图。

1.补画下面剖视图中所漏画的线条。

(3) 2.补齐剖视图中所缺的线条。

(1)(2) (4)3.在指定位置，将已知视图所示立体的主视图画成全剖视图。

4.将零件的主视图改画成剖视图(1)(2)6.补画全剖的左视图。

5. 将零件的主视图改画成全剖视图。

7.补画全剖的左视图。

9.将零件的主、俯视图改画成半剖视图。

8. 将零件的主视图改画成半剖视图。

10.补全主、左视图，并加标注。

11.在右边空白位置，将零件的主视图改为全剖视图，并作半剖左视图。

13.将零件的主视图改画成半剖视图。

12.在右边空白位置，将零件的主、俯视图改为半剖视图，并作半剖左视图。

6­2剖视图16.采用两个相交的剖切平面，将零件的主视图改画成剖视图。

14.将零件的主、俯视图均改画成局部剖视图。

15.分析下图画法的错误，作出正确的局部剖视图。

17. 采用两个相交的剖切平面，将零件的左视图改画成剖视图。

19.采用几个平行的剖切平面，将零件的主视图改画成剖视图。

18. 采用两个相交的剖切平面，将零件的左视图改画成剖视图。

20. 采用几个平行的剖切平面，将零件的左视图改画成剖视图。

22.采用几个相交的剖切平面，将零件的左视图改画成剖视图。

21.将零件的主视图改画成用几个组合剖切平面剖切得到的全剖视图。

6­3断面图 6­4简化表达用适当的剖切方法将零件的主视图改画成全剖视图。

1. 作出指定位置的移出断面图。

4. 作出指定位置的移出断面图。

1.用 A3图纸将下图主视改画成半剖，底板小孔用局部剖，补画全剖 左视图并标注尺寸。

工程制图基础习题集(第二版)-解答

工程制图基础习题集(第二版)-解答

培养创新能力
通过探索性题目的设置，激发学生的创新思维， 培养其创新能力。
ABCD
提高实践能力
习题集中的题目通常结合实际工程案例，有助于 学生培养解决实际问题的能力。
促进自主学习
习题集为学生提供了自主学习的平台，有助于培 养其自主学习和终身学习的能力。
习题集的结构和内容
题型多样
01
习题集包含多种题型，如选择题、填空题、简答题、作图题等，
转功能和支撑作用。
06 零件图与装配图的绘制
零件图的绘制
零件图的绘制步骤 确定视图布局，选择适当的视图数量和位置。
绘制零件的外形轮廓，注意比例尺的使用。
零件图的绘制
01
标注尺寸，包括定形尺寸、定位尺寸和总体尺寸。
02
添加技术要求，如表面粗糙度、公差等。
03
零件图绘制的注意事项
零件图的绘制
确保视图之间投影关系的一致性。 注意断面图、剖视图的选择和绘制。 正确使用各种标注符号和标准。
3
视图的绘制方法
使用绘图工具按照规定的线型和比例绘制视图， 注意线条的粗细、虚实和交叉关系等细节问题。
04 机件的表达方法
机件的视图表达
总结词
视图表达是工程制图中最基本的表达方式，通过主视图、俯视图和左视图等不同角度的投影，完整地展现机件的 结构和形状。
详细描述
视图表达主要通过正投影法将机件的三维形状转化为二维图形，通常采用主视图、俯视图和左视图三个基本视图 ，从不同方向反映机件的结构特征。在绘制视图时，应遵循“长对正、高平齐、宽相等”的原则，确保各视图之 间的投影关系准确无误。
投影的分类和应用
01
第一角投影和第三角投影
根据观察者和物体在投影面上的相对位置，投影可分为第一角和第三角

工程制图技术基础_第6章 机件表达方法

工程制图技术基础_第6章 机件表达方法
6.2 6.3 6.4 6.5 6.6 剖视图 断面图 其他表达方式 几件表达方法综合举例 第三角投影法简介
在工程实际中，机器零件的结构形状 千变万化，仅用三个视图很难将其表达 清楚。为此，国家标准中规定了表达机 件的各种方法。本章将介绍其中一些比 较常用的表示方法——视图、剖视图、 断面图和一些简化画法
全剖视图
2.半剖视图
当机件具有对称平面时，在垂直于对称平面的投 影面上投影所得图形，可以对称线为分界，一半画成 剖视图表示内形，另一半画成视图以表达外形，这种 剖视图称为半剖视图。
当机件的形状接近对称。且不对称部分已另有图 形表达清楚时，也可画成半剖视图，如上图所示。 画半剖视图的注意事项： ①半剖视图中视图与剖视图的分界线是表示对称 平面位置的细点画线，不能画成粗实线。 ②由于物体对称，所以在半剖视图部分表达清楚 的内形，在表达外形的半个视图中应不画成细虚线。 ③半剖视图中，剖视部分的位置一般按以下原则 配置：主视图中位于对称线右侧；在俯视图和左视图 中位于物体的前半部分。
（a）斜视图的形成
（b）完整的斜视图 (c)局部斜视图 （d）斜视图摆正
返回
6.2 剖视图
6.2.1 剖视图的概念
当机件内部结构比较复杂时，视图上会出现许多虚 线，给看图和尺寸标注带来很多不便。这时可采取剖视 图的表达方法。所谓剖视图—即用假想剖切平面把机件 剖开，将观察者到剖切平面之间的部分移去，将剩余部 分向投影面投影所得的图形。
（2）采用几个平行的剖切平面剖切时，必须加以 标注。 在剖切平面的起止和转折处用剖切符号表示剖切 位置，并在剖切符号附近注写相同字母，当转折处图 形拥挤时，转折处可省略字母。同时用箭头表明投射 方向。当剖视图的配置符合投射关系，中间又无其他 图形隔开时，可省略箭头。

工程制图-机件的常用表达方法概述

工程制图-机件的常用表达方法概述

A
当剖切后产生不完整要素时，应将此部分按不剖绘制。
3. 几个平行的剖切平面
问题的提出
用几个平行的剖切平面剖 开物体的方法通常称为阶梯剖。
几个平行的剖切平面可能 是两个或两个以上，各剖切平 面的转折处必须是直角。
A－A
A－A
A
A
A
A
A
A
☆ 标注方法：
A
A
阶梯剖的标注规定与旋转剖相同。
☆ 注意问题：
除后视图外，靠近主视图的一边是物体 的后面，远离主视图的 一边是物体的前面。
主视图被确定之后，其它基本视图与主视图的 配置关系也随之确定，此时，可不标注视图名称。
国标规定：
在完整、清晰地表达机件各部分形状的前提下，力求制图简便；视 图一般只画出机件的可见部分，必要时才画出其不可见部分。
阀体的主视图和轴测图
➢6.1.2 向视图
向视图是可以自由配置的视图。
在向视图的上方标注“”(“”为大写拉丁字母)；在相 应视图的附近用箭头指明投射方向，并标注相同的字母。
向视图必须进行标注。
注意
(1) 向视图是基本视图的另一种表现形式，它们 的主要差别在于视图的配置发生了变化。
所以，在向视图中表示投射方向的箭头应尽可 能配置在主视图上，以使所获视图与基本视图相一 致。而绘制以向视图方式表达的后视图时，应将投 射箭头配置在左视图或右视图上。
肋板不画剖面线
[例题] 將主视图画成半剖视图
肋板不画剖面 线
A—A
A
A
画半剖视要注意的是：剖与不剖的分界线必须是点划线。
[例题] 半剖视图的尺寸标注
3.局部剖视
A－A
B
B
B－B
用剖切面将物 体局部剖开，并用 波浪线表示剖切范 围，所得的剖视图 称为局部剖视图。

机件常用的表达方式精选全文

机件常用的表达方式精选全文

（2）机件的内外形状都需表达，但不能或不宜采用 半剖视图，如图6.16所示。
（3）对称机件的轮廓线与中心线重合，若采用半剖 视图易引起误解，宜采用局部剖视，如图6.17所 示。
图6.16 内外均要表达时的表达方案
图6.17 不宜采用半剖的局部剖
6.2.3 剖切面的种类 为了表达各种结构形状的机件，可 以选择以下三种剖切面剖开机件： 图6.18 单一剖切柱面剖得的全剖视 图
R=符号与字体高度
h=R 符号笔画宽度h=0.1h 图6.6 旋转符号
6.2 剖视图
当机件的内部结构比较复杂时，视图上虚线会很多，由于 视图上虚线、实线交错重叠往往影响视图表达的清晰，又 不利于尺寸标注，不便于看图。为了清晰地表达机件的内 部结构形状，通常采用剖视的表达方法。
剖视图的概念
1. 剖视图的形成
（a）
图6.5 斜视图
斜视图一般按投影关系布置，如 图6.5（b）所示，必要时也可以 布置在其他位置，并且在不致引 起误解时允许将视图旋转，旋转 方向和旋转角度的确定应考虑便 于看图，此时视图的标注形式应 改变为图6.5（c）所示。表示该 视图名称的大写拉丁字母应靠近 旋转符号的箭头端，旋转符号的 箭头指向应符合旋转方向，也允 许将旋转角度注写在字母之后。 旋转符号的画法如图6.6所示。 无论斜视图如何配置，箭头应与 所表达的部分垂直，而字母应水 平方向注写。
图6.18 单一剖切柱面剖得 的全剖视图
(a)
(b)
图6.19 用单一的倾斜剖切平面剖切
特殊地，单一剖切平面也可以用不平行于基本投影面的斜剖 切面剖开机件，如图6.19中的A-A全剖视图，用于表达机 件上倾斜的内部结构。在不致引起误解时，允许将图形旋 转，此时应在剖视图的上方加注旋转符号，旋转符号的画 法和注写要求与斜视图要求相同，如图6.19（b）所示。

第六章机件常用表达方法PPT课件

第六章机件常用表达方法PPT课件
半剖视图主要用于内、外形状都需要表 达的对称机件，当机件接近对称时，且不对 称部分已在其他视图中表达清楚，也可画成 半剖视图。
回节目录
20
A—A
不能 表达 外形
A
A
存在什么问题？
点击体 动画
21
已表达清 楚的内形 虚线不画
A—A
2.半剖视图
以对称线
为界，一半画 视图，一半画 剖视。
点击体 动画
22
点击体 动画
点击体 动画
回节目录
26
局部剖视图用波浪线与视图分界，波浪线表示机
件断裂处边界线。画波浪线应注意： •波浪线不能与轮廓线重合； •波浪线不能超出视图的轮廓线； •波浪线若遇到孔、槽等结构时，必须断开。
波 浪波线浪不 能线 不 能 与 轮与廓轮线 重廓合线 重 合
波浪线不应 超出轮廓线
中空处不应 画波浪线
2.局部视图的标注
视图名称“X” 、箭头和字母“X”。 标注省略：
当局部视图按基本视图的形式配置时,可省略标注。
回节目录
11
四、斜视图 将机件向不平行于基本投影面的平面投射
所得的视图。 1)斜视图的标注与局部视图相同，但一般不能 省略 。 2)斜视图一般按投影关系配置，也可按向视图 的形式配置。
为使画图方便，可将斜视图的图形旋转某 一角度（至水平或垂直位置）后画出。
“X-X”标注，并在剖切符号的附近标出相同的字
母。
剖切符号和字母的省略：
１）当剖视图按投影关系配置时，可省略箭头。
２）当平行于基本投影面的单一剖切平面通过机
件的对称平面剖切机件，且剖视图按投影关系配置
时，可全部省略。
回节目录
17
剖视图的画图过程

工程制图基础习题集（第二版）-第六章机件的常用表达方法-解答

工程制图基础习题集（第二版）-第六章机件的常用表达方法-解答

工程制图基础习题集(第二版)-第六章机件的常用表达方法-解答工程制图基础习题集工程制图基础习题集( 第二版 )( 第二版 )解答解答第六章机件的常用表达方法第六章机件的常用表达方法习题习题6-1 根据主视图, 俯视图, 左视图, 补画右视图, 仰视图, 后视图.6-1 根据主视图, 俯视图, 左视图, 补画右视图, 仰视图, 后视图.6-2 求作局部视图和斜视图_1 求作A 向局部视图.6-2 求作局部视图和斜视图_1 求作A 向局部视图.AA6-2 求作局部视图和斜视图_2 求作A 向局部视图和B 向斜视图.6-2 求作局部视图和斜视图_2 求作A 向局部视图和B 向斜视图.AB6-3 补画视图中所缺的图线_16-3 补画视图中所缺的图线_16-3 补画视图中所缺的图线_2,36-3 补画视图中所缺的图线_2,3236-4 将主视图画成全剖视图_16-4 将主视图画成全剖视图_1A AA A6-4 将主视图画成全剖视图_26-4 将主视图画成全剖视图_2A AA A6-4 将主视图画成全剖视图_36-4 将主视图画成全剖视图_3A AAA6-4 将主视图画成全剖视图_46-4 将主视图画成全剖视图_4A AA A6-5 半剖视图_1 将主视图画成半剖视.6-5 半剖视图_1 将主视图画成半剖视.6-5 半剖视图_2 将主视图, 俯视图画成半剖视.6-5 半剖视图_2 将主视图, 俯视图画成半剖视.AA6-6 局部剖视图_1 改正局部视图中的错误.6-6 局部剖视图_1 改正局部视图中的错误.6-6 局部剖视图_2 改正局部视图中的错误.6-6 局部剖视图_2 改正局部视图中的错误.6-6 局部剖视图_3 将主视图, 俯视图画成局部视图.6-6 局部剖视图_3 将主视图, 俯视图画成局部视图.6-6 局部剖视图_3 将主视图, 俯视图画成局部视图.6-6 局部剖视图_3 将主视图, 俯视图画成局部视图.6-6 局部剖视图_4 将主视图, 俯视图画成局部视图.6-6 局部剖视图_4 将主视图, 俯视图画成局部视图.6-7 全剖视图, 半剖视图6-7 全剖视图, 半剖视图1 将主视图改为全剖视图, 并补作全剖视的左视图1 将主视图改为全剖视图, 并补作全剖视的左视图6-7 全剖视图, 半剖视图6-7 全剖视图, 半剖视图2 将主视图改为半剖视图, 并补作全剖视的左视图2 将主视图改为半剖视图, 并补作全剖视的左视图6 6- -8 8 阶梯剖阶梯剖,, 旋转剖示例及尺寸标注旋转剖示例及尺寸标注1 补全轴侧图中的投影徒手, 并标注尺寸尺寸数值从图中量取并圆整为整数1 补全轴侧图中的投影徒手, 并标注尺寸尺寸数值从图中量取并圆整为整数1 34 -784 -44 64 -1 053 61 81 81 22 81 86-8 阶梯剖, 旋转剖示例及尺寸标注6-8 阶梯剖, 旋转剖示例及尺寸标注2 标注尺寸尺寸数值从图中量取并圆整为整数2 标注尺寸尺寸数值从图中量取并圆整为整数3 54 52 -82 -1 21 21 62 21 231 031 21 66-9 断面图_1 在主视图下方指定位置画出正确的移出断面图6-9 断面图_1 在主视图下方指定位置画出正确的移出断面图6-9 断面图_2 将符号A 一A 标注在你认为是正确的断面图上方6-9 断面图_2 将符号A 一A 标注在你认为是正确的断面图上方A A A A6-9 断面图_3 在俯视图的指定位置画出肋的断面图6-9 断面图_3 在俯视图的指定位置画出肋的断面图6-10 综合练习: 根据所绘机件的视图, 选择适当的表达方案, 画6-10 综合练习: 根据所绘机件的视图, 选择适当的表达方案, 画出其所需的剖视图, 断面图和其他视图, 并标注尺寸.出其所需的剖视图, 断面图和其他视图, 并标注尺寸.6-10 综合练习: 根据所绘机件的视图, 选择适当的表达方案, 画6-10 综合练习: 根据所绘机件的视图, 选择适当的表达方案, 画出其所需的剖视图出其所需的剖视图,, 断面图和其他视图断面图和其他视图,, 并标注尺寸并标注尺寸..6-11 综合练习: 根据所绘机件的视图, 选择适当的表达方案, 画6-11 综合练习: 根据所绘机件的视图, 选择适当的表达方案, 画出其所需的剖视图, 断面图和其他视图, 并标注尺寸.出其所需的剖视图, 断面图和其他视图, 并标注尺寸.。

6第六章：机件常用表达方法

6第六章：机件常用表达方法
第六章 机件常用的表达方法

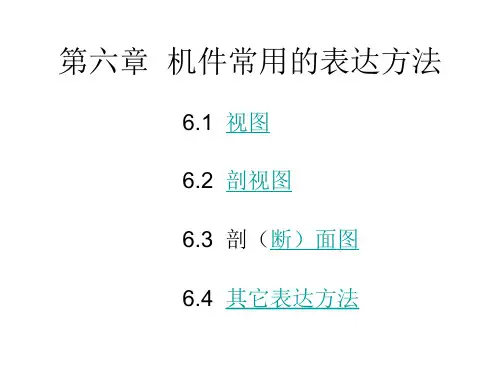

6.1 视图 6.2 剖视图 6.3 剖（断本视图
• 6.1.2 局部视图 • 6.1.3 斜视图 • 6.1.4 旋转视图
6.1.1
基本视图
• 1．六个基本视图的产生 • 2．基本视图 • 3．六个基本视图的应用
•
对于形体基本对称，且不对称的局部结构在其它视图 中已表达清楚的机件，也可以采用半剖视图。
在图中，如果其主视图采用全 剖视，则支架前面的凸台就无 法表达清楚：同样如俯视图采 用全剖视，则机件的上底板上 的四个小孔的形状和位置也无 法表达清楚。 由于图形是对称的，机 件的内部结构已表达清 楚，因此，在半个视图 中，就不应再画出表示 内部对称结构的虚线。
• 用阶梯剖画剖视图时，应注意：
• (1)剖切平面与其转折面之间应互相垂直，剖切平 面的位置与范围应相互错开，但两剖切平面的转 折处不应画出界线的投影，如图6—18所示。 • (2)剖切平面转折处的剖切符号不应与视图中的轮 廓线重合，图20中右边的剖切符号和轮廓线重合， 是错误的。 • (3)剖切时不能产生不完整要素。在图20中，左边 的孔只剖到一半，没有完全剖开，因此在主视图 中，该要素即是不完整的。当被剖切的两个要素 在图形上具有公共对称中心线或轴线时，可以各 画一半，合成一个剖视图，如图21所示。
单一剖切面
• 一般用平行于某一 基本投影面的平面 剖切机件。采用单 一剖切面时，一般 按基本视图的配置 原则配置剖视图。 国家标准规定，单 一剖切面一般采用 平面剖切机件，需 要时也可用柱面剖 切机件。
两相交的剖切平面
• 用两相交的剖切平面(交线垂直于某一基本投影面)剖开机件的方法， 称为旋转剖。 • 首先假想按剖切位置剖开机件，然后将处于倾斜位置的剖切平面所 剖开机件的结构及其有关部分，一起绕两剖切平面的交线旋转到与选 定的基本投影面平行，然后再向该投影面进行投影。 国家标准规定，在剖切平面的起迄和相交处画出剖切符号，并在起 迄的两端画出箭头表示投影方向，箭头应垂直于剖切符号；剖切符号 的起迄与相交处应标注相同的大写字母，并在对应视图的上方用同样 的大写字母标注出剖视图的名称“x一×”，如图所示。 • • 但当起迄和相交处地位有限，且又不会引起误解时，允许省略字母。 若剖视图是按投影对应关系配置，中间又没有其它视图隔开时，可 以省略箭头。 采用旋转剖方法画剖视图时，应注意事项：

工程制图-6机件的表达方法

工程制图-6机件的表达方法
➢ 表达方法的选择优先考虑看图方便，在表达清楚的情况 下，力求制图简单。
2
1.基本视图
6.1 视 图
基本视图是将机件向基本投影面投射所得的视图。基本投影
面是在原来三个投影面基础上，再增加三个投影面，在空间构
成一正六面体。
(1)基本视图名称
• 主视图:从前向后投射 • 俯视图:从上向下投射 • 左视图:从左向右投射
不必画出。 • 斜视图一般配置在箭头所指的方向上，但也可以配置在其它位置。 • 必要时，允许将斜视图旋转，但要标注旋转符号。表示该视图名称
的字母应靠近旋转符号的箭头端，也可将旋转角度注写在字母后。
画波浪线
斜视图通常与局部视图配用。
10
小结
• 基本视图：六个基本视图，按规定配置。 • 向视图：自由配置的基本视图，要标注。 • 局部视图：基本视图的一部分，表示某一局部结构。 • 斜视图：表示倾斜结构，让其反映实形，要标注。
(2)剖视图的画法
台阶面
步骤： ① 确定剖切面的位置和投射方向。
② 将剩余部分（断面轮廓和可见轮廓）向投影面
投射，用粗实线画出。注意画出剖切面后的可
见轮廓。
③ 在剖面区域内画上剖面符号。
14
部分材料的剖面符号
材料名称
剖面符号
金属材料（已有规 定剖面符号者除外）
材料名称
砖
剖面符号
线圈绕组元件
转子、电枢、变 压器和电抗器等 的叠钢片
第6章 机件的表达方法
6.1 视图 6.2 剖视图 6.3 断面图 6.4 局部放大图及常用简化画法 6.5 表达方法的综合应用 6.6 第三角画法简介
1
概述
➢ 在生产实际中,当机件的形状和结构比较复杂时,如用三视 图很难把它们的内、外形状准确地表达出来，为了清楚 地表达复杂零件，国家标准规定了多种表达方法，包括 视图、剖视图、断面图、局部放大图、简化画法和其它 规定画法等。本章主要介绍机件的常用表达方法。

第六章机件的表达方法

第六章机件的表达方法

按剖视处 理此处封 口，有线！
中间用波浪 线断开
由两个或多个相交剖切平面剖切得出的移出剖面中 间应断开。
错
当剖切平面通过非圆孔会导致出两个 完全分离的断面时，这些结构按剖视 画出。
2、重合断面
轮廓线用细实线 画出
注意：重合断面的轮廓线用细实线绘 制，与视图中轮廓线重叠时，视图中 轮廓线不能间断，要完整画出。
仰视 前方
右视 前方
主视 主视
左左视视
后视 后视
前 俯俯视视
前方
远离主视图为前方。
二、向视图
视图不按展开后位置配置，需在视图附近指明投射方向，注上字母
主视图
左视图 A
A C
B
俯视图
B
C
三、局部视图 将机件的某一部分向基本投影面投射所得的图形称为局部视图。
A A
注意：
1、必须用带字母的箭头 A
注意：移出断面的轮廓线用粗实线绘制，断面图尽量配置在剖切位置线或其延长线上。
1、移出断面
注意：移出断面也可以配置在其他适当的位置上，此时需要标注；
1、移出断面
注意：若断面图的图形对称，移出断面也可以画在视图中断处；
按剖视处 理此处封 口，有线！
当剖切平面通过回转面形成的孔或凹坑的轴线时， 这些结构按剖视画出 ；
再投影
A
A
3、剖切后将倾斜部分旋转后投影
例：将主视图用旋转剖的方法画成全剖视，并作标注
A-A
A A A
3、几个平行的剖切平面
用几个互相平行的剖切面剖开机件的方法称为阶梯剖。 如何作阶梯剖？
三个正平面组合剖切
1、先确定剖切平面位置
分析剖切过程：
2、移去剖切平面和观察者之间的部分

工程制图及CAD 第2版 第6章 机件表示法

工程制图及CAD 第2版 第6章 机件表示法
视图名称“×” 箭头 字母“×”
标注省略：局部视图按基本视图的形式配置时,可省略标注,如 局部视图A 。
四、旋转视图
当机件的某一部分的结构倾斜于基本投影面而该 部分又具有回转轴时,可假想将机件的倾斜部分旋转到 与某一选定的基本投影面平行后再向该面投影，这样 所得到的视图称旋转视图。
剖视图
剖视图的概念及画法 剖视图的种类 剖切面种类
一、剖视图的概念和基本画法
各种材料的剖面符号（示例）
剖面线的画法： 线型：细实线； 角度：45°或135°，特定情况下为30°或60° 同一形体的剖面线的间隔与方向应一致。
二、剖视图的种类
按照剖切面不同程度地剖开物体的情况，剖视图分为全剖视图、 半剖视图和局部剖视图。
全剖视
半剖视
局部剖视
1、全剖视图
机件向基本投影面投射所得的视图，称为基本视图。
六个基本视图的形成
为了将六个基本视图画在同一图纸内，国家标准规定了各投影面的 展开方法。
六个基本视图的形成
视图
一、基本视图
机件向基本投影面投射所得的视图，称为基本视图。
六个基本视图的“三等”规律
在六个基本视图中 “三等”规律仍存在。
示例
六个基本视图的“三等”规律示例
视图
一、基本视图
在表达机件的图样时，不必六个基本视图都画，在明确表示机件的前提 下，应使视图的数量最少。
视图
一、基本视图—向视图
向视图图例
向视图形成图例
二、斜视图-1
视图
二、斜视图-2
视图
或
图形旋转示意
旋转斜视图示例
二、斜视图-2
视图
三、局部视图
视图
局部视图
视图

工程制图(第二版) (6)

工程制图(第二版) (6)

第6章 机件的常用表达方法 图6-11 剖面线的画法
第6章 机件的常用表达方法 2．画剖视图时应注意的问题 (1) 为使剖视图反映真形，剖切平面一般应平行于某一对 应的投影面，并应通过机件的对称面或孔的轴线。 (2) 由于剖切是假想的，因此，当某个视图被画成剖视图 后，其他视图仍按完整的形状画出。 (3) 在剖视图中一般不画虚线，若增加少量虚线可减少视 图数量时，才画出必要的虚线，如图6-12所示。
砖
混凝土 木材纵剖面 木材横剖面
基础周围的泥土
木质胶合板(不分层 数)
格网(筛网、过滤网等)
液体
第6章 机件的常用表达方法
第6章 机件的常用表达方法 金属材料的剖面符号为与机件主要轮廓线成45°(左右倾 斜均可)的细实线，称其为剖面线。同一机件的剖面线在不同 的剖视中均应同方向、同间隔。 当图形中有主要轮廓线与剖面线平行或垂直时，则剖面线 可改画成30°或60°方向，但其倾斜方向和间隔仍应与其他图 形保持一致，如图6-11所示。
第6章 机件的常用表达方法
第6章 机件的常用表达方法
6.1 视图 6.2 剖视图 6.3 断面图 6.4 其他表达方法 6.5 第三角画法简介
第6章 机件的常用表达方法
6.1 视 图
6.1.1 基本视图
机件向基本投影面投射所得的视图称为基本视图。 在原有三个投影面的基础上，再增加三个投影面，这六个 面在空间构成一个正六面体，如图6-1所示。以正六面体的六 个面作为基本投影面，将机件置于其中，假想六个面都是透明 的，分别将机件向六个基本投影面投影，除获得主视图、俯视 图、左视图外，还可获得右视图、仰视图和后视图，如图6-2 所示。
第6章 机件的常用表达方法 图6-5 基本视图应用举例

第六章 机件常用的表达方法

第六章 机件常用的表达方法
解决方法：
A V
★ 增设一个与倾斜表面平 行的辅助投影面。将倾斜 部分向辅助投影面投射。
斜视图是物体向不平行于基 本投影面的平面投射所得的视 图。
H
8
斜视图的画法
A
A
A
画斜视图的注意事项：
• 斜视图通常按向视图的配置形式配置。
• 允许将斜视图旋转配置，但需在斜视图 上方注明。
H
9
第二节 剖 视 图
H
50
5.剖中剖 允许在剖视中再作一次局部剖。采用这种表达方法时，两个剖面的剖面线 应同方向、同间隔、但要相互错开，并用引出线标注剖视图名。
B-B
H
51
6. 断面图
一、断面图的概念
假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分（剖面区 域）的图形。
二、断面图的种类
⒈ 移出断面图
1）画法
H
77
二、插入块
n为当前图形插入块或图形。
1、打开方式：（1）命令：INSERT；（2）单击“绘图” 工具栏上的 按钮；（3）选择“插入”/“块”命令。
2、执行INSERT命令，CAD弹 出图示的“插入”话框。
Ø“名称”下拉列表框确定要 插入块或图形的名称。
Ø点击“浏览”查找并插入外部快。
H
78
Ø“插入点”选项组确定块在图形中的插入位置。勾选 在“屏幕上指定”
② 在剖视图内不能出现不完整的要素。只有当两个 要素有公共对称中心线或轴线时，可以此为界各 画一半。
☆ 适用范围： 当机件上的孔槽及空腔等内部结构不在同一平面内时。
H
46
阶梯剖可以用在全剖，半剖、局部剖中
H
47
H
48
H
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

35 45 3 10
2-Ø8
12
12
2-Ø12
3
Ø12 Ø16
16
6-9 断面图_(1)在主视图下方指定位置画出正确的移出断面图 断面图_(1)在主视图下方指定位置画出正确的移出断面图
6-9 断面图_(2)将符号A一A标注在你认为是正确的断面图上方 断面图_(2)将符号 将符号A
A
A
A
A
6-9 断面图_(3)在俯视图的指定位置画出肋的断面图 断面图_(3)在俯视图的指定位置画出肋的断面图
6-5 半剖视图_(2)将主视图,俯视图画成半剖视. 半剖视图_(2)将主视图 俯视图画成半剖视. 将主视图,
A
A
6-6 局部剖视图_(1)改正局部视图中的错误. 局部剖视图_(1)改正局部视图中的错误 改正局部视图中的错误.
6-6 局部剖视图_(2)改正局部视图中的错误. 局部剖视图_(2)改正局部视图中的错误 改正局部视图中的错误.
6-11 综合练习:根据所绘机件的视图,选择适当的表达方案,画 综合练习:根据所绘机件的视图,选择适当的表达方案, 出其所需的剖视图,断面图和其他视图,并标注尺寸. 出其所需的剖视图,断面图和其他视图,并标注尺寸.
6-11 综合练习:根据所绘机件的视图,选择适当的表达方案,画 综合练习:根据所绘机件的视图,选择适当的表达方案, 出其所需的剖视图,断面图和其他视图,并标注尺寸. 出其所需的剖视图,断面图和其他视图,并标注尺寸.
6-10 综合练习:根据所绘机件的视图,选择适当的表达方案,画 综合练习:根据所绘机件的视图,选择适当的表达方案, 出其所需的剖视图,断面图和其他视图,并标注尺寸. 出其所需的剖视图,断面图和其他视图,并标注尺寸.
6-10 综合练习:根据所绘机件的视图,选择适当的表达方案,画 综合练习:根据所绘机件的视图,选择适当的表达方案, 出其所需的剖视图,断面图和其他视图,并标注尺寸. 出其所需的剖视图,断面图和其他视图,并标注尺寸.
A
A
6-2 求作局部视图和斜视图_(2)求作A向局部视图和B向斜视图. 求作局部视图和斜视图_(2)求作 向局部视图和B向斜视图. 求作A
A
B
6-3 补画视图中所缺的图线_(1) 补画视图中所缺的图线_(1)
6-3 补画视图中所缺的图线_(2,3) 补画视图中所缺的图线_(2,3)
2 3
6-4 将主视图画成全剖视图_(1) 将主视图画成全剖视图_(1) A A
6-6 局部剖视图_(3)将主视图,俯视图画成局部视图. 局部剖视图_(3)将主视图 俯视图画成局部视图. 将主视图,
6-6 局部剖视图_(3)将主视图,俯视图画成局部视图. 局部剖视图_(3)将主视图 俯视图画成局部视图. 将主视图,
6-6 局部剖视图_(4)将主视图,俯视图画成局部视图. 局部剖视图_(4)将主视图 俯视图画成局部视图. 将主视图,
A
A
6-4 将主视图画成全剖视图_(2) 将主视图画成全剖视图_(2) A A
A
A
6-4 将主视图画成全剖视图_(3) 将主视图画成全剖视图_(3) A A
A
A
6-4 将主视图画成全剖视图_(4) 将主视图画成全剖视图_(4) A A
AAຫໍສະໝຸດ 6-5 半剖视图_(1)将主视图画成半剖视. 半剖视图_(1)将主视图画成半剖视 将主视图画成半剖视.
工程制图基础习题集
（第二版） 第二版）
解
答
第六章 机件的常用表达方法
习题
6-1 根据主视图,俯视图,左视图,补画右视图,仰视图,后视图. 根据主视图,俯视图,左视图,补画右视图,仰视图,后视图.
6-2 求作局部视图和斜视图_(1)求作A向局部视图. 求作局部视图和斜视图_(1)求作 向局部视图. 求作A
(1)补全轴侧图中的投影 徒手),并标注尺寸 尺寸数值从图中量取并圆整为整数) (1)补全轴侧图中的投影(徒手),并标注尺寸(尺寸数值从图中量取并圆整为整数) 补全轴侧图中的投影( 并标注尺寸(
Ø13 Ø8 4-Ø7
12 4-Ø4 46 4-Ø10 5 36 18 18 28
18
6-8 阶梯剖,旋转剖示例及尺寸标注 阶梯剖, (2) 标注尺寸(尺寸数值从图中量取并圆整为整数) 标注尺寸(尺寸数值从图中量取并圆整为整数)
6-7 全剖视图,半剖视图 全剖视图,
(1)将主视图改为全剖视图 (1)将主视图改为全剖视图,并补作全剖视的左视图 将主视图改为全剖视图,
6-7 全剖视图,半剖视图 全剖视图,
(2)将主视图改为半剖视图 (2)将主视图改为半剖视图,并补作全剖视的左视图 将主视图改为半剖视图,
6-8 阶梯剖,旋转剖示例及尺寸标注 阶梯剖,
