大一工程制图习题集答案

一、填空题(本大题共11小题，每空1分，共40分)1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式。

3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。

4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。

8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W 面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分）1. A0，A1，A2，A3，A42．叠加式，切割式，混合式3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4. 水平面，正平面，侧平面5. 实线，虚线，点划线，折断线（或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7．施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）11. 剖面图二、简答题（每小题6分，共12分）1、剖面图和断面图的区别1.（1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3）剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2. 剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答：答：答：答：答：6 完成所给四棱柱的第三面投影及其表面上线12的三面投影答：答：8 完成所给球表面上线段的三面投影答：。

第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础垂直不垂直不垂直第2章投影基础_不平行_ 第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体总目录1.编制依据2.工程概况3.施工平面布置4.施工进度计划表5.施工管理机构及人员配置6.质量目标及保证措施7.安全施工措施8.锅炉施工方案9.汽轮机施工方案10.电气施工方案11.热工测量信自动控制系统施工方案12.主要机具一览表13.对甲方的要求1.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。

1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。

施工中执行的有关国家、行业规范。

1.4甲方对该工程的安装、进度要求。

2.工程概况总目录14.编制依据15.工程概况16.施工平面布置17.施工进度计划表18.施工管理机构及人员配置19.质量目标及保证措施20.安全施工措施21.锅炉施工方案22.汽轮机施工方案23.电气施工方案24.热工测量信自动控制系统施工方案25.主要机具一览表26.对甲方的要求2.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。

1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。

施工中执行的有关国家、行业规范。

1.4甲方对该工程的安装、进度要求。

2.工程概况总目录27.编制依据28.工程概况29.施工平面布置30.施工进度计划表31.施工管理机构及人员配置32.质量目标及保证措施33.安全施工措施34.锅炉施工方案35.汽轮机施工方案36.电气施工方案37.热工测量信自动控制系统施工方案38.主要机具一览表39.对甲方的要求3.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。

第1章制图的基本知识和技能
第1章制图的基本知识和技能
的比例画下面的图形。

（2）1:8锥度
第1章制图的基本知识和技能
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
__ _第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线，完成其水平投影和侧面投影。

2-45根据已知，补画第三视图。

第4章组合体
第4章组合体
第4章组合体
根据立体图，完成物体的三视图。

组合体
根据两视图，补画第三视图。

第4章组合体。

大一工程制图习题册最新答案1、A3图幅的尺寸是：（） [单选题] *A、420×594 mmB、297×210 mmC、420× 297mm(正确答案)D、297×594 mm2、已知图纸比例为5:1，图纸上测量长度为62、5，标注长度为20，该特征的实际长度为：（） [单选题] *A、100B、62、5C、20(正确答案)D、253、以下说法正确的是：（） [单选题] *A、标题栏中的字体为草书字体B、、图框格式中必须预留装订边C、图形大小与机件真实大小相同D、图样尽量采用1:1的比例(正确答案)4、与三视图对应的立体示意图，正确的是（） [单选题] *A、B、C、D、(正确答案)5、如图所示，该机件的视图表达形式是（） [单选题] *A、基本视图B、移出断面图(正确答案)C、剖视图D、重合断面图[填空题] _________________________________6、图纸以1:1比例打印，标题栏内显示比例为1:2，用直尺测得一尺寸为20，对应零件的实际尺寸为：（） [单选题] *A、20mmB、40mm(正确答案)C、10mmD、20cm7、图中 A-A 剖视图采用的剖切面是（） [单选题] *A、单一剖切平面(正确答案)B、单一斜剖切平面C、几个相交的剖切平面D、几个平行的剖切平面8、以下尺寸为连接尺寸的是：（） [单选题] *A、R10B、R40(正确答案)C、R80D、46[填空题]_________________________________9、以下几组尺寸为定形尺寸的是（） [单选题] *A、R12、6B、110、6C、R12、Φ12(正确答案)D、110、R2410、图形比例 10:1 是什么比例？图中尺寸15，实际尺寸多大？（） [单选题] *A、缩小比例、1.5B、放大比例、150C、缩小比例、150D、放大比例、1.5(正确答案)11、一张完整的零件图包括：一组图形、完整尺寸、（）和标题栏。

大一工程制图cad考试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 以下哪个选项不是CAD中的基本绘图单位？A. 毫米B. 厘米C. 英寸D. 千米答案：D3. 在CAD中，如何快速选择多个对象？A. 使用鼠标左键单击选择B. 使用鼠标右键单击选择C. 使用鼠标左键拖动选择D. 使用鼠标右键拖动选择答案：C4. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. ARCD. SPLINE5. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用CAL命令D. 使用LIST命令答案：A6. 在CAD中，如何复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A7. 在CAD中，哪个命令用于创建矩形？A. RECTANGB. POLYGONC. CIRCLED. ELLIPSE答案：A8. 在CAD中，如何创建一个多段线？A. 使用LINE命令B. 使用POLYLINE命令C. 使用SPLINE命令D. 使用ARC命令答案：B9. 在CAD中，哪个命令用于创建圆弧？B. CIRCLEC. ELLIPSED. SPLINE答案：A10. 在CAD中，如何快速访问最近使用过的命令？A. 使用F8键B. 使用F9键C. 使用F10键D. 使用F11键答案：B二、填空题（每题2分，共20分）1. 在CAD中，使用____命令可以绘制多条平行线。

答案：OFFSET2. 要将CAD图形保存为PDF格式，可以使用____命令。

答案：PUBLISHTOPDF3. 在CAD中，使用____命令可以测量并显示对象的面积。

答案：AREA4. 要将CAD图形设置为1:100的比例，可以使用____命令。

大一期末复习工程制图试题及答案《工程制图》复习一、填空题 1.投影法分中心投影和平行投影两大类。

2.在点的三面投影图中，aa_反映点A到 V 面的距离， a’az反映点A到 W 面的距离。

对正 3.点、直线、平面的三面投影之间应有下列关系：“长、高平齐、宽相等”。

4.正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。

5.正等轴测图的伸缩系数是 0.82 ,简化伸缩系数是 1 。

正垂⊥ ∥正平∠ ⊥∠ ⊥p qp qp q一判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。

线段AB 线段BC 线段CD 平面P 平面Q 平面R一般位置侧平线线线面面面正垂侧垂正垂水平二、判断与选择题： 1.已知一立体的轴测图，按箭头所指的方向的视图是 C 。

2.已知物体的主俯视图，正确的左视图是( B )。

3.已知圆柱被截取切后的主、俯视图，正确的左视图是( C )4.已知主视图和俯视图，正确的左视图是( C )。

(A)(B)(C)(D)5. 已知平面与V面的倾角为30__176;,正确的投影图为 2。

(1)(2)(3)(4)6. 已知圆锥面上点A、点B、点C和线EF的一个投影，试求其另外两个投影。

7.判断下列各图是否表示平面。

是否 8.正确的左视图是( D )。

否否三、点线面题：1d c10 – 42已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。

b′a′ _c′acb四、立体部分1a (b ) ● c (d ) ● e (f )●●b da●1 (2 )2 f●c ● 3 ●g ●3 (4 )●4 g1 ey1 4● g f 2 ● b(d) y1FⅡ●B ⅢD● ●● ● ● ●Ⅳ●Ⅰ● ●A CE3●e1●a(c)G●2.五、组合体与轴测图z Z_ _o oOyY _3.4六、表达方法1.补全剖视图中所缺轮廓线及剖面线.(2) 将主视图改画成全剖视图，采用适当的剖切平面，并标注剖切位置。

一、填空题（本大题共11小题，每空1分，共40分）1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式。

3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。

4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。

8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分）I. A0 ，A1，A2，A3，A42 •叠加式，切割式，混合式3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4. 水平面，正平面，侧平面5. 实线，虚线，点划线，折断线（或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7 •施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）II. 剖面图二、简答题（每小题6分，共12分）1、剖面图和断面图的区别1. （1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3）剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2.剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答:6完成所给四棱柱的第三面投影及其表面上线12的三面投影答:答:8完成所给球表面上线段的三面投影答:。

工程制图习题本科答案本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594841B. 210297C. 420594D. 2974209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: :1C. 5: :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的 ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。

习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。

必要时，必要时也允许加长幅面，但必须按整数倍加长。

2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。

3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。

4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。

5.平面图形的尺寸按其作用不同，分为和两类。

二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。

B GB/T表示强制性国家标准C GB表示推荐性国家标准。

5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。

3.字体的号数表示什么？写出国标中规定的字号系列。

4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。

6.写出国家标准中规定的图线宽度系列。

机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。

bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。

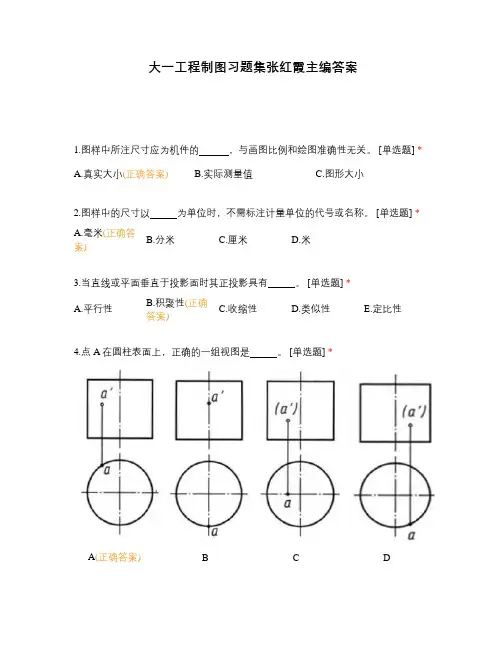

大一工程制图习题集张红霞主编答案1.图样中所注尺寸应为机件的，与画图比例和绘图准确性无关。

[单选题] *A.真实大小(正确答案)B.实际测量值C.图形大小2.图样中的尺寸以为单位时，不需标注计量单位的代号或名称。

[单选题] *A.毫米(正确答案)B.分米C.厘米D.米3.当直线或平面垂直于投影面时其正投影具有。

[单选题] *A.平行性B.积聚性(正确答案)C.收缩性D.类似性E.定比性4.点A在圆柱表面上，正确的一组视图是。

[单选题] *A(正确答案)B C D5.已知物体的主、俯视图，正确的左视图是。

（该图为主、俯视图） [单选题] *C DA B(正确答案)6.轴测图中，如果p=q=r=1,且轴间角均为120°时，该轴测图是。

[单选题] *A. 正等轴测图(正B.正二轴测图C.正三轴测图D.斜等轴测图确答案)7.若物体只有一个方向有圆时，选择斜二测画轴测图更方便。

此时，该圆应平行于坐标面 [单选题] *A.XOYB.XOZ(正确答案)C.YOZD.任意8.下列局部剖视图中，正确的画法是。

[单选题] *A B(正确答案)C D9.图示断面的正确画法是。

[单选题] *A B C(正确答案)D10.有一梯形螺纹,左旋，公称直径为30,螺距为6,导程为12,其螺纹代号是。

[单选题] *A. M 30 × 6B.Tr30×12(p6)LH(正确答案)C. G1/2AD. Tr30×p611.正确的内外螺纹旋合画法是。

[单选题] *A B(正确答案)C D12.孔与轴的配合,这是制的间隙配合。

[单选题] *A.基孔制B.基轴制(正确答案)C.基准制D.公差制13.根据下列公差带图，可判断出为过渡配合。

[单选题] *AB C(正确答案)D14.一张完整的装配图主要包括以下四个方面的内容：一组图形、、技术要求、标题栏、明细栏。

[单选题] *A.全部尺寸B.必要尺寸(正确答案)C.一个尺寸D.完整尺寸15.轴测图是用投影法得到的。

大一工程制图基础知识单选题100道及答案一、图纸幅面与比例1. 图纸幅面有几种规格？（）A. 3 种B. 4 种C. 5 种D. 6 种答案：C。

图纸幅面有A0、A1、A2、A3、A4 五种规格。

2. A2 图纸的尺寸是多少？（）A. 420mm×594mmB. 297mm×420mmC. 210mm×297mmD. 594mm×841mm答案：B。

A2 图纸尺寸为420mm×594mm。

3. 比例为2:1 表示（）。

A. 图形是实物的2 倍B. 实物是图形的2 倍C. 图形和实物一样大D. 不确定答案：A。

比例为2:1 表示图形是实物的2 倍。

4. 1:50 的比例属于（）比例。

A. 放大B. 缩小C. 原值D. 不确定答案：B。

1:50 的比例属于缩小比例。

5. 在工程制图中，常用的比例有哪些？（）A. 1:1、1:2、1:5B. 1:10、1:20、1:50C. 1:100、1:200、1:500D. 以上都是答案：D。

工程制图中常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500 等。

二、图线与字体6. 粗实线的宽度一般为（）。

A. 0.25bB. 0.5bC. 0.7bD. b答案：D。

粗实线的宽度一般为b。

7. 细实线的主要用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：C。

细实线主要用于尺寸线、尺寸界线、剖面线等。

8. 虚线在工程制图中的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：B。

虚线表示不可见轮廓线。

9. 点画线的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：D。

点画线用于对称中心线、轴线等。

10. 工程图中的汉字应采用（）字体。

A. 宋体B. 仿宋体C. 长仿宋体D. 黑体答案：C。

工程制图习题集第五版答案工程制图是工程技术领域中的一项基本技能，它要求学生不仅要掌握绘图的基本原理和方法，还要能够熟练运用各种绘图工具进行实际操作。

《工程制图习题集》第五版是一本广泛使用的教材，它包含了大量的练习题和实例，帮助学生加深对工程制图知识的理解和应用能力。

以下是该习题集的部分答案解析，供参考：工程制图习题集第五版答案解析一、基础绘图技能1. 直线和曲线的绘制：- 直线：使用直尺和绘图笔，确保线条笔直且粗细一致。

- 曲线：使用曲线板或徒手绘制，注意曲线的平滑和自然。

2. 圆和圆弧的绘制：- 圆：使用圆规，确保半径一致，圆周平滑。

- 圆弧：确定圆心和半径后，绘制圆弧，注意圆弧的起始点和终止点。

二、视图和剖视图1. 三视图的绘制：- 正视图：展示物体的正面视图。

- 侧视图：展示物体的侧面视图。

- 俯视图：展示物体的顶面视图。

2. 剖视图的绘制：- 选择适当的剖面线，展示物体内部结构。

三、尺寸标注1. 线性尺寸：- 确保尺寸线与被标注的线平行，尺寸数字清晰可读。

2. 角度尺寸：- 使用角度尺或量角器，确保角度准确。

3. 半径和直径尺寸：- 使用圆规或直径尺，确保尺寸准确无误。

四、复杂图形的绘制1. 对称图形：- 利用对称性，先绘制一半，然后镜像复制另一半。

2. 组合图形：- 将图形分解为基本图形，逐一绘制，最后组合。

五、工程图的应用1. 零件图：- 展示零件的详细尺寸和公差。

2. 装配图：- 展示多个零件如何组合在一起。

3. 焊接图：- 展示焊接点的位置和类型。

六、习题解答技巧1. 审题：- 仔细阅读题目要求，明确绘图目的和要求。

2. 绘图步骤：- 按照先整体后局部的原则，逐步完成绘图。

3. 检查与修正：- 完成绘图后，仔细检查尺寸和图形是否符合要求，及时修正错误。

请注意，以上内容仅为示例性答案解析，实际习题集的答案可能包含更多的细节和具体题目的解答。

建议学生在练习时，结合具体题目和教材内容，进行深入学习和实践。

大一工程制图习题集答案一、基本视图绘制1. 根据给定的三视图，绘制物体的立体图。

注意使用正确的比例和尺寸标注。

2. 绘制一个简单的机械零件，如螺栓或螺母，并标注其主要尺寸。

二、剖面图与断面图1. 对于一个复杂的机械部件，绘制其剖面图，展示内部结构。

2. 选择一个零件的特定截面，绘制断面图，并标注截面尺寸。

三、尺寸标注1. 根据图纸上的图形，正确标注所有必要的尺寸，包括长度、宽度、高度等。

2. 确保尺寸标注清晰、准确，不遗漏任何细节。

四、公差与配合1. 学习并应用公差的概念，为图纸上的零件标注合适的公差值。

2. 理解不同配合类型，并在图纸上正确表示。

五、装配图1. 绘制一个简单机械装置的装配图，展示各个零件的装配关系。

2. 标注装配图中的零件序号和名称，并在图纸的另一部分列出零件清单。

六、轴测图1. 根据平面视图，绘制物体的轴测图，展示其三维形态。

2. 使用正确的透视比例，确保轴测图的准确性。

七、CAD绘图1. 利用CAD软件绘制上述习题集中的图形，包括基本视图、剖面图、装配图等。

2. 学习CAD软件的基本操作，如图层管理、尺寸标注、图形编辑等。

八、综合练习1. 选择一个实际的工程项目，如桥梁、塔架等，绘制其工程制图。

2. 综合运用所学知识，包括视图选择、尺寸标注、公差应用等。

结束语工程制图不仅仅是一门技术课程，更是一种思维训练。

通过不断的练习和实践，同学们可以提高自己的空间想象能力和细致观察力。

希望这份习题集答案能对大家有所帮助，同时也鼓励大家在制图过程中发现问题、提出问题并解决问题，以培养自己的工程素养。

请注意，以上内容仅为示例答案，实际的习题集答案应根据具体的习题内容来编写。

如果需要针对特定习题的答案，请提供具体的习题信息。

大一工程制图习题集答案工程制图是工程专业学生的基础课程之一，它要求学生能够准确地表达和理解工程图纸。

以下是一些大一工程制图习题集的参考答案，供参考和学习使用。

# 大一工程制图习题集答案第一章：制图基础1. 点、线、面的投影- 点的投影：在不同视图上，点的投影位置会根据其相对于投影面的位置而变化。

- 直线的投影：直线的投影可能是直线或点，取决于它与投影面的关系。

- 平面的投影：平面的投影可能是直线、曲线或点，这取决于平面与投影面的角度。

2. 视图选择- 主视图：通常选择最能展示物体特征的视图作为主视图。

- 左视图和右视图：用于展示物体侧面的特征。

- 俯视图和仰视图：用于展示物体顶部或底部的特征。

第二章：几何体的绘制1. 基本几何体的绘制- 球体、圆柱体、圆锥体等基本几何体的绘制方法，包括它们的三视图。

2. 组合体的绘制- 组合体的绘制需要先分析各个组成部分，然后按照视图的顺序逐一绘制。

第三章：尺寸标注1. 线性尺寸标注- 线性尺寸标注包括水平和垂直尺寸的标注方法。

2. 角度尺寸标注- 角度尺寸的标注需要注意使用角度符号和标注线的正确位置。

3. 半径和直径尺寸标注- 半径和直径尺寸的标注需要使用特定的符号，并注意尺寸线的位置。

第四章：剖面图和断面图1. 剖面图的绘制- 剖面图用于展示物体内部结构，需要正确选择剖面线和剖面位置。

2. 断面图的绘制- 断面图用于展示物体的截面形状，通常用于展示物体的局部特征。

第五章：装配图1. 装配图的绘制- 装配图展示了多个部件如何组合在一起，需要标注部件之间的相对位置和连接方式。

2. 装配图的阅读- 阅读装配图需要理解各个部件的功能和它们之间的相互关系。

请注意，以上答案仅为示例，实际的习题集答案可能会根据具体的习题内容和要求有所不同。

在实际学习和练习中，建议同学们根据具体的习题要求，结合教材和课堂讲解，自行完成习题的解答。

同时，不断练习和复习，以提高自己的制图能力和理解力。
