下载文档原格式
硅锰合金生产工艺流程
硅锰合金是由硅、锰和铁按一定比例混合而成的合金，主要用于钢铁
冶炼中的脱氧剂和合金增强剂。
下面将介绍硅锰合金的生产工艺流程。
1.原料准备：购进合格的硅锰矿石、煤炭和石灰石等原料，并对原料
进行破碎和筛分，保证原料的质量和粒度要求。
2.配料混合：按一定比例将已经破碎和筛分的硅锰矿石、煤炭和石灰
石等原料，进行粉碎和混合，以得到均匀的配料。
3.炉料焙烧：将配料送入焙烧炉中，通过高温煅烧，使其中的有机杂
质和水分挥发，得到干燥的炉料。
4.炼钢炉操作：将炉料送入炼钢炉中，加入适量的铁水，控制炉温和
反应时间，使其中的硅锰矿石和铁水发生还原反应生成硅锰合金。
5.补料和合金调整：在炼钢过程中，根据炉内温度和合金成分的要求，及时补充硅锰矿石、煤炭和石灰石等原料，以调整合金的质量和成分。
6.反射炉处理：在炼钢过程中会产生大量的废渣和废气，通过反射炉
处理这些废渣和废气，发挥能源的综合利用效益。
7.合金冷却和分选：将制得的硅锰合金从炼钢炉中取出，放入冷却设
备中进行冷却处理，并经过筛网分选，得到所需的不同粒度的硅锰合金产品。
8.封装和成品入库：对硅锰合金进行包装，并严格按照规定的标准进
行质量检验，合格后进行入库。
最后，将成品硅锰合金储存或出售给钢铁
冶炼企业。
整个硅锰合金生产工艺流程中，需要严格控制每个步骤的工艺参数，如原料的质量和粒度、炉温、反应时间等，以保证生产过程的稳定和最终产品的质量。
同时，还需要加强能源利用效率，减少废渣和废气的排放，注重环境保护，实现可持续发展。

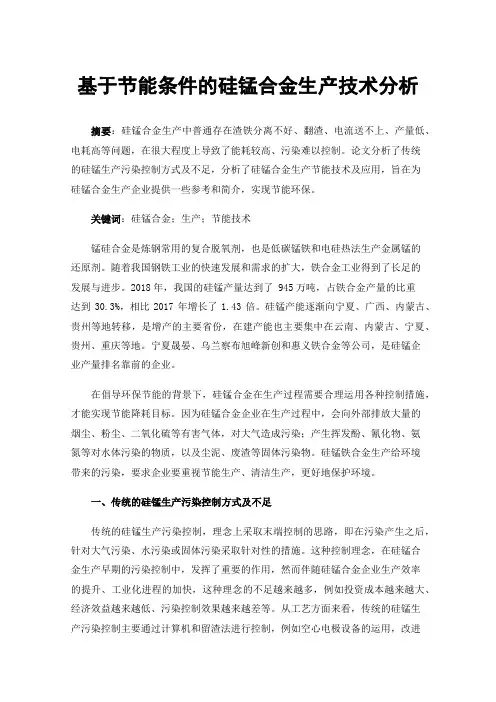

基于节能条件的硅锰合金生产技术分析摘要：硅锰合金生产中普通存在渣铁分离不好、翻渣、电流送不上、产量低、电耗高等问题，在很大程度上导致了能耗较高、污染难以控制。
论文分析了传统的硅锰生产污染控制方式及不足，分析了硅锰合金生产节能技术及应用，旨在为硅锰合金生产企业提供一些参考和简介，实现节能环保。
关键词：硅锰合金；生产；节能技术锰硅合金是炼钢常用的复合脱氧剂，也是低碳锰铁和电硅热法生产金属锰的还原剂。
随着我国钢铁工业的快速发展和需求的扩大，铁合金工业得到了长足的发展与进步。
2018年，我国的硅锰产量达到了 945万吨，占铁合金产量的比重达到30.3%，相比2017年增长了1.43倍。
硅锰产能逐渐向宁夏、广西、内蒙古、贵州等地转移，是增产的主要省份，在建产能也主要集中在云南、内蒙古、宁夏、贵州、重庆等地。
宁夏晟晏、乌兰察布旭峰新创和惠义铁合金等公司，是硅锰企业产量排名靠前的企业。
在倡导环保节能的背景下，硅锰合金在生产过程需要合理运用各种控制措施，才能实现节能降耗目标。
因为硅锰合金企业在生产过程中，会向外部排放大量的烟尘、粉尘、二氧化硫等有害气体，对大气造成污染；产生挥发酚、氰化物、氨氮等对水体污染的物质，以及尘泥、废渣等固体污染物。
硅锰铁合金生产给环境带来的污染，要求企业要重视节能生产、清洁生产，更好地保护环境。
一、传统的硅锰生产污染控制方式及不足传统的硅锰生产污染控制，理念上采取末端控制的思路，即在污染产生之后，针对大气污染、水污染或固体污染采取针对性的措施。
这种控制理念，在硅锰合金生产早期的污染控制中，发挥了重要的作用，然而伴随硅锰合金企业生产效率的提升、工业化进程的加快，这种理念的不足越来越多，例如投资成本越来越大、经济效益越来越低、污染控制效果越来越差等。
从工艺方面来看，传统的硅锰生产污染控制主要通过计算机和留渣法进行控制，例如空心电极设备的运用，改进了矿热炉自身的用电，起到了节能降耗效果；此外还有一些直流矿热炉、低压补偿、低频供电等技术也运用到了硅锰合金生产中，对保护环境、控制污染起到了较好作用。
硅锰合金生产工艺
硅锰合金是以硅、锰为主要原料，经过选矿、破碎、混合、煅烧、冷却、粉碎、筛分等工艺制成的一种合金产品。
下面是硅锰合金生产工艺的主要步骤：
1. 选矿：首先对硅锰矿石进行选矿处理，去除其中的杂质，获得含锰、含硅较高的矿石。
2. 破碎：将选矿后的矿石进行粉碎，将矿石破碎成符合工艺要求的颗粒大小。
3. 混合：将经过破碎的矿石与适量的高纯氧化锰粉、高纯氧化硅粉等原料进行混合，保持适当的比例。
4. 煅烧：将混合后的原料放入电炉或其他煅烧设备中进行煅烧，提高矿石中锰和硅的含量，进一步获得合格的硅锰合金。
5. 冷却：待煅烧完成后，将烧结块进行冷却处理，使其温度降至适宜的操作温度。
6. 粉碎：将冷却后的烧结块进行粉碎，使其成为符合产品要求的颗粒。
7. 筛分：对粉碎后的硅锰合金进行筛分，将颗粒按照不同粒度进行分类，以满足不同客户的需求。
以上就是硅锰合金生产工艺的主要步骤。
在整个生产过程中，
需要严格控制各个环节的工艺参数，如煅烧温度、持续时间、原料配比等，以确保产品质量的稳定性和一致性。
此外，还需要进行定期的检测和分析，对产品进行质量评估，以满足市场的需求。
锰硅合金生产工艺一、技术要求执行GB/T4008－96标准，其化学成份见表一。
表一：锰硅合金牌号及化学成分通常生产FeMn68Si18的牌号，根据用户需求生产其它牌号的锰硅合金和含P ＜0.1%的低磷硅锰，S<0.03%的低硫硅锰，合金表面和断面均不得带有非金属杂质。
二、冶炼原理以焦炭作还原剂，在高温电热状态下(1500。
C以上)还原矿石中的氧化锰、二氧化硅、氧化铁并按一定比例形成锰硅合金。
最终反应方程式为MnxOy+yC=xMn+yCO↑ SiO2+2C=Si+2CO↑ FexOy+yC=xFe+yCO↑冶炼中还带入一部分其它有害元素，如磷、碳、硫等，应在原料中加以控制。
冶炼中还存在未还原物质，如氧化锰、二氧化硅等，要加入石灰石或白云石与此反应形成炉渣。
炉渣碱度应控制在0.6~0.8之间。
三、入炉原料技术要求冶炼锰硅合金的原料有：锰矿石、富锰渣、硅石、熔剂(白云石或石灰)，入炉原料技术要求如下：1、锰矿石1.1 Mn＞30%，Mn/Fe 6～8，P/Mn＜0.002。
1.2 粒度5～80mm，水份≤6% (巴西矿、加蓬矿除外)。
2、焦炭2.1 冶金焦：固定炭≥80%，灰份≤10%，粒度5~20mm。
2.2 煤气焦：固定炭≥80%，灰份≤10%，粒度5~20mm。
2.3 硅石：SiO2≥97%，Al2O3≤1.5%，P2O5≤0.02%，粒度10~40mm。
2.4 熔剂(白云石)：CaO+MgO≥50%，粒度5~40mm。
四、配料1、配料准备1.1 收料人同应将当天的进料情况向工艺人员通报，并按工艺人员要求进行原料准备。
1.2 需破碎加工的原料按上述技术要求加工后送入指定料位，并通知配料人员。
2、配料计算(见附录)3、配料操作3.1 原料配比由车间工艺负责人决定。
3.2 配料前必须弄清原料的配比数量、存放仓位、每批料0。
75吨锰矿石为基础，按配比准确称量，并作好记录，各种料的配料误差不超过2kg。
硅锰合金研究报告硅锰合金是一种由硅和锰两种成分组成的合金材料，常用于铁和钢的制造及其他金属材料的改性。
在我国，硅锰合金是重要的冶金原料之一，其生产量在全球范围内也居于领先地位。
本文将对硅锰合金的制备方法、性质及应用进行介绍和分析。
一、制备方法硅锰合金的制备方法有多种，其中最常见的方法为炼钢渣中硅和锰的还原，这种方法是以硅和锰在高温下与废钢铁中的氧化物反应，生成硅锰合金。
因此，这种方法的主要原料为炼钢渣和废钢铁。
除了炼钢渣还原法外，硅锰合金的制备还可以采用硅和锰中间合物法和电渣炉法。
中间合物法是利用不同比例的硅和锰电熔制成中间合金，再将其加入钢水中制成硅锰合金。
电渣炉法是将硅和锰矿物质在电弧炉中电熔反应，制备出硅锰合金。
这两种方法虽制备出的合金质量相对较优，但成本较高，不如炼钢渣还原法经济实用。
二、性质硅锰合金是一种高硅高锰低碳的铁合金，在铁炉渣中还原而制成。
硅锰合金的Si Mn 含量可根据具体制备方法和产品要求进行调整。
硅锰合金具有以下几个主要性质：1. 高硅和高锰的含量使硅锰合金不仅具有良好的抗氧化和耐侵蚀性，而且还能改善钢的力学性能，使之更加坚韧耐用。
2. 硅锰合金的加入可有效减少钢材的碳含量，降低了钢的红脆性和疏松度，增强钢的可焊性和加工性。
3. 硅锰合金还可起到覆盖效应，把其他金属氧化物覆盖住，使钢水中其他杂质物质减少。
4. 硅锰合金的成本相对较低，且加工性良好，可按照具体需求进行加工变性。
三、应用硅锰合金在冶金行业中具有重要作用。
它常用于钢铁和其他合金材料的制造和改性，可以增强和改善材料的物理和化学性能。
除此之外，硅锰合金还具有以下几个主要应用：1. 硅锰合金可作为铁合金、不锈钢、高速钢、铸铁、精铁等冶金产品的添加剂，来调节材料的合金成份，使其具有更优秀的性能。
2. 硅锰合金可用于生产钢丝、钢管、焊条、电阻器、电机、电石等电子元器件。
3. 硅锰合金在矿山、化工、冶金等行业中，可以起到一定的清洁作用，降低固体发酵废弃物和废气的污染。
硅锰合金生产工艺流程
硅锰合金是一种广泛应用于钢铁冶金行业的合金材料，具备冶炼钢铁中一定的脱氧、硫化作用和提高钢中锰含量的功能。
以下是硅锰合金的生产工艺流程。
1. 原材料准备：将所需的硅锰合金原材料进行初步化验和筛分，然后按照一定的比例进行配料。
2. 熔炼炉装料：将经过配料的原材料倒入熔炼炉中，注意控制炉内的温度和压力。
3. 加热熔化：启动熔炼炉，加热炉内原料，待原料熔化后，进行混合搅拌，使原料充分均匀。
4. 保温：炉内原料熔化后，进行一段时间的保温，使合金中的成分更加均匀。
5. 出锭：将熔融的硅锰合金倒出，形成固态锭块状的合金。
6. 粉碎：将出锭的硅锰合金进行粉碎，以便后续工序的处理。
7. 清洗：将粉碎后的硅锰合金经过清洗，去除杂质和灰尘。
8. 包装储存：将清洗后的硅锰合金进行包装，储存于合适的场所。
以上是硅锰合金的生产工艺流程的简要介绍，每个环节都需要
严格控制操作条件和质量要求，以保证最终产品的质量和性能。
同时，生产过程中还应注意安全操作，避免发生事故。

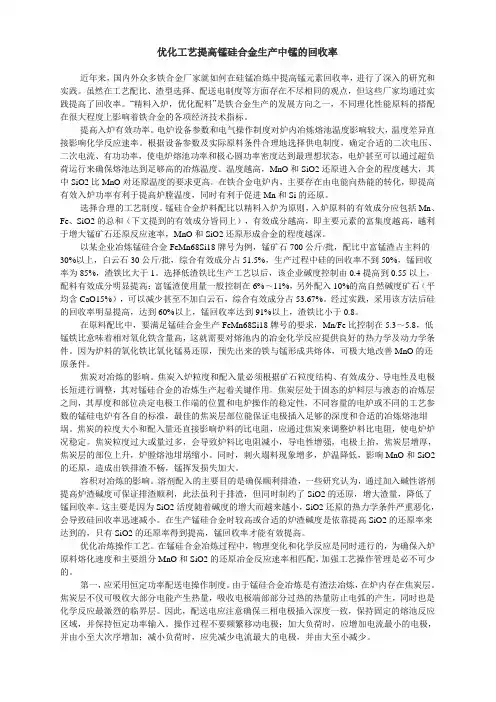

优化工艺提高锰硅合金生产中锰的回收率近年来，国内外众多铁合金厂家就如何在硅锰冶炼中提高锰元素回收率，进行了深入的研究和实践。
虽然在工艺配比、渣型选择、配送电制度等方面存在不尽相同的观点，但这些厂家均通过实践提高了回收率。
“精料入炉，优化配料”是铁合金生产的发展方向之一，不同理化性能原料的搭配在很大程度上影响着铁合金的各项经济技术指标。
提高入炉有效功率。
电炉设备参数和电气操作制度对炉内冶炼熔池温度影响较大，温度差异直接影响化学反应速率。
根据设备参数及实际原料条件合理地选择供电制度，确定合适的二次电压、二次电流、有功功率，使电炉熔池功率和极心圆功率密度达到最理想状态，电炉甚至可以通过超负荷运行来确保熔池达到足够高的冶炼温度。
温度越高，MnO和SiO2还原进入合金的程度越大，其中SiO2比MnO对还原温度的要求更高。
在铁合金电炉内，主要存在由电能向热能的转化，即提高有效入炉功率有利于提高炉膛温度，同时有利于促进Mn和Si的还原。
选择合理的工艺制度。
锰硅合金炉料配比以精料入炉为原则，入炉原料的有效成分应包括Mn、Fe、SiO2的总和（下文提到的有效成分皆同上），有效成分越高，即主要元素的富集度越高，越利于增大锰矿石还原反应速率，MnO和SiO2还原形成合金的程度越深。
以某企业冶炼锰硅合金FeMn68Si18牌号为例，锰矿石700公斤/批，配比中富锰渣占主料的30%以上，白云石30公斤/批，综合有效成分占51.5%，生产过程中硅的回收率不到50%，锰回收率为85%，渣铁比大于1。
选择低渣铁比生产工艺以后，该企业碱度控制由0.4提高到0.55以上，配料有效成分明显提高：富锰渣使用量一般控制在6%～11%，另外配入10%的高自然碱度矿石（平均含CaO15%），可以减少甚至不加白云石，综合有效成分占53.67%。
经过实践，采用该方法后硅的回收率明显提高，达到60%以上，锰回收率达到91%以上，渣铁比小于0.8。
浅谈硅锰合金生产中存在的问题及处理方法摘要：随着社会经济不断发展，工业产业获取良好的发展机遇和前景，社会各界对工业产品的需求量逐渐增加。
在工业生产过程中，硅锰合金是一种常见的，也是重要的合金原料，在目前市场中的需求逐渐增大。
然而，在其实际生产过程中，又由于一些问题影响生产效率和质量。
因此，本文主要阐述硅锰合金生产工艺，并分析其生产中存在的问题，以问题为基础提出处理方法。
关键词：硅锰合金；生产问题；处理方法引言在现代化发展过程中，工程建设范围不断扩大，一些工业产业的发展速度也越来越快。
硅锰合金作为工业炼钢过程中必须要用到的原料，也是金属锰生产中必用的还原剂，用途较为广泛，而且产量也较大，在市场中的需求也逐渐增加。
但是我国硅锰合金生产发展的时间较为滞后，在工艺技术，生产技术方面存在一些问题，影响生产效率，需要进一步研究和处理。
一、硅锰合金生产工艺介绍在碳钢生产过程中，硅和锰都是常用到的合金元素。
锰元素在现阶段在炼钢过程中是重要的脱氧剂。
市场上常见的钢种在生产制作过程中都需要使用锰元素作为脱氧剂。
从性质角度而言，将锰元素作为脱氧剂使用，在炼钢发生化学反应的过程中，生成的氧化物的熔点较低，比较容易浮在钢水之上。
同时，将锰元素作为脱氧剂使用还能进一步提升硅和铝等强脱氧剂的脱氧性能。
因此，在大多数的工业炼钢的过程中，都会将一定量的锰元素融入其中，这样能够在实施热轧、锻造等环节时，钢材都能保持良好的韧性，不会断裂。
而且在多种钢种中，锰元素是重要的合金元素。
经过实践研究发现，在生产制作合金钢材的过程中，将含量为15%或者以上的锰元素融入其中，能够有效提升钢材结构的强度和硬度。
硅元素是在碳钢生产以及生铁锻造过程中使用重要性仅次于锰元素的一种合金元素，大多数钢材在生产制作过程中，都是将这种元素作为脱氧剂使用，而且这种元素还能有效提升钢材的强度，对钢材的性能进行优化。
同时，硅元素也是一种有着良好利用效果的石墨化介质，能够将生铁中的碳元素转变为游离的石墨碳。
锰硅合金生产工艺
锰硅合金是一种重要的铁合金，具有比较稳定的市场需求。
下面是锰硅合金生产工艺的简要介绍。
锰硅合金的生产工艺主要有热炉法和电炉法两种。
1. 热炉法生产工艺：
（1）原料准备：选择高质量的锰矿和硅石作为主要原料，控制原料的含水率和杂质含量。
（2）混料：按照一定比例将锰矿和硅石混合均匀，加入适量的焦炭进行还原反应。
（3）炼炉熔炼：将混合料加入电炉或高炉中进行熔炼，控制炉温和熔炼时间，使锰和硅充分还原，并与熔渣分离。
（4）渣液分离：分离出锰硅合金和熔渣，熔渣在后续工艺中进行回收利用。
（5）铸型冷却：将熔融的锰硅合金倒入铸型中，利用冷却过程使合金凝固成所需的形状。
（6）产品处理：对凝固后的合金进行处理，包括除渣、抛光等工序，获取符合标准的锰硅合金产品。
2. 电炉法生产工艺：
（1）原料准备：选择高质量的锰矿和硅石作为主要原料，控制原料的含水率和杂质含量。
（2）混料：按照一定比例将锰矿和硅石混合均匀，加入适量的焦炭进行还原反应。
（3）炼炉熔炼：将混合料加入电炉中进行熔炼，通过电流加热使其熔化，控制炉温和熔炼时间，使锰和硅充分还原，并与
熔渣分离。
（4）渣液分离：分离出锰硅合金和熔渣，熔渣在后续工艺中进行回收利用。
（5）铸型冷却：将熔融的锰硅合金倒入铸型中，利用冷却过程使合金凝固成所需的形状。
（6）产品处理：对凝固后的合金进行处理，包括除渣、抛光等工序，获取符合标准的锰硅合金产品。
以上是锰硅合金主要的生产工艺步骤，不同的生产厂家可能会有一些细微的差异。
在实际生产中，还需根据具体情况进行工艺参数的优化和改进，以提高产品质量和产能。
硅锰生产工艺
硅锰是一种常用的合金材料，广泛用于钢铁生产、铸造、电力工业等领域。
硅锰的生产工艺主要包括选矿、破碎、热风炉和电炉冶炼、浇铸等环节。
首先，硅锰的生产过程是以硅锰矿石为原料进行的。
硅锰矿石是从矿山挖掘出来的，经过破碎后，利用选矿设备将其中的杂质去除，获得纯度较高的硅锰矿石。
然后，将选好的硅锰矿石进行破碎。
一般来说，硅锰矿石较为坚硬，需要通过破碎设备将其粉碎成适合冶炼的颗粒。
破碎设备常用的是冲击式破碎机和圆锥式破碎机，在破碎过程中控制颗粒大小，以满足后续工艺要求。
接着，利用热风炉和电炉对硅锰矿石进行冶炼。
首先，将破碎后的硅锰矿石加入热风炉中加热，使矿石中的水分和挥发性物质蒸发掉，并使矿石颗粒热膨胀，为后续的电炉冶炼创造条件。
然后，将加热后的硅锰矿石放入电炉中，通过电流加热，使矿石中的硅和锰与电炉中的电极发生化学反应，生成硅锰合金。
最后，将冶炼好的硅锰合金进行浇铸。
首先，将电炉冶炼得到的熔融硅锰合金倒入浇铸模具中，然后待其冷却凝固，形成所需的硅锰合金块。
根据不同的需要，可以对硅锰合金进行粉碎和筛分，得到不同规格的硅锰产品。
总的来说，硅锰的生产工艺包括选矿、破碎、热风炉和电炉冶炼、浇铸等环节。
这些环节相互配合，通过合理的操作和控制，
能够获得高纯度、高品质的硅锰合金产品，满足不同领域的需求。
随着科技的进步，硅锰生产工艺也在不断完善和提升，以提高生产效率和节约能源的同时，降低对环境的影响，为推动经济发展和环境保护做出贡献。
硅锰合金及生产工艺硅锰合金是由锰、硅、铁及少量碳和其它元素组成的合金，是一种用途较广、产量较大的。
锰硅合金是炼钢常用的复合脱氧剂，又是生产中低碳锰铁和电硅热法生产金属锰的。
1.概述锰和硅是碳钢中所用的主要合金元素。
锰是炼钢过程中最主要的脱氧剂之一，几乎所有的钢种都需要用锰来脱氧。
因为用锰来脱氧时所生成的氧产物熔点较低，易于上浮；锰还能增大硅和铝等强脱氧剂的脱氧效果。
所有的工业钢都需加入少量的锰作为脱硫剂，使钢能进行热轧、锻造及其它工艺而不致断裂，锰还是各钢种中最重要的合金元素，在合金钢中也会添加15%以上的锰以增加钢的结构强度。
硅是生铁和碳钢中仅次于锰的最重要的合金元素。
在钢生产中，硅主要用作熔融金属的脱氧剂，或作为合金添加剂使钢增加强度和改善其性能。
硅还是一种有效的石磨化介质，它能使铸铁中的碳变成游离的石磨碳。
加入标准灰口铸铁和球墨铸铁中的硅可达4%。
而大量的锰和硅都是以铁合金的形式添加到钢液中的：锰铁、硅锰和硅铁。
生产锰硅合金的原料有锰矿、富锰渣、硅石、焦炭、白云石（或石灰石）、萤石。
生产锰硅合金可使用一种锰矿或几种锰矿（包括富锰渣）的混合矿。
由于锰硅合金要求铁、磷含量比高碳锰铁低，故要求冶炼锰硅合金的锰矿有更高的锰铁比和锰磷比。
所用的锰矿含锰越高，各项指标越好。
2.工艺技术硅锰合金是在矿热炉中用炭同时还原锰矿石（包括富锰渣）和硅石中的氧化锰和二氧化硅而炼制生产的。
锰硅合金的生产在矿热炉内进行，使用碳质还原剂、锰矿石、富锰渣、烧结锰矿、焙烧锰矿和硅石作原料，石灰、白云石、萤石等作熔剂在电炉内连续生产。
3.硅锰合金矿热炉矿热炉又称电弧电炉或电阻电炉，亦称还原电炉或矿热电炉，电极一端埋入料层，在料层内形成电弧并利用料层自身的电阻发热加热物料。
它主要用于还原冶炼矿石，碳质还原剂及溶剂等原料。
其工作特点是采用碳质或镁质耐火材料作炉衬，使用自培石墨电极。
电极插入炉料进行埋弧操作，利用电弧的能量及电流通过炉料，因炉料的电阻而产生能量来熔炼金属，陆续续加料，间歇式出铁渣，连续作业的一种工业电炉。
硅锰合金的生产工艺
硅锰合金是一种重要的合金材料，广泛应用于炼钢和铸铁工业中。
下面介绍硅锰合金的生产工艺。
硅锰合金的生产工艺主要分为炼炉冶炼和炉外精炼两个步骤。
1. 炼炉冶炼：硅锰合金通常是在电炉中生产。
首先，将生铁、锰矿石、石灰石和石英砂等原料按照一定比例投入电炉中进行冶炼。
电炉一般采用直流电弧炉或短弧电炉。
在炉内，通过电极放电产生高温，使原料迅速熔化。
熔化后的物料中加入还原剂，通常使用炼钢渣和废铁屑作为还原剂。
还原剂能够还原熔体中的锰矿石和硅矿石，生成硅锰合金。
熔化过程需要控制温度，根据需要可调整熔炼时间和还原剂的用量。
2. 炉外精炼：将炼炉冶炼产生的硅锰合金转移到炉外装置进行精炼。
精炼目的是去除炼炉冶炼过程中产生的杂质和氧化物。
精炼通常采用转炉、倒炉、氧吹和真空精炼等方法。
转炉和倒炉是常用的精炼设备，通过底吹氧气来加热熔体并去除杂质。
氧吹精炼是通过高压氧气吹入熔池中，利用氧气和金属中的碳反应生成CO和CO2气体，从而起到除碳的作用。
真空精炼是将熔体转移到真空罐中，在低压下通过加热和搅拌的方式去除杂质。
以上就是硅锰合金的生产工艺。
在实际生产中，需要根据合金的要求和设备的具体情况进行调整和改进。
同时，还需要注意材料的选取、炉温的控制以及废气处理等环境保护问题，确保生产工艺的安全性和可持续性。
硅锰合金生产工艺流程
《硅锰合金生产工艺流程》
硅锰合金是一种重要的合金材料，广泛应用于钢铁、铸铁和不锈钢等行业。
其生产工艺流程主要包括原料准备、熔炼、浇铸和成品质检等环节。
首先，原料准备阶段需要准备硅石、锰铁和石灰石等原料。
将这些原料按照一定的配比投入到高炉中进行熔炼。
熔炼过程中，炉料温度逐渐升高，原料逐渐熔化并混合在一起。
同时，炉内还需添加一定量的石灰石作为脱硫剂，以降低合金中的硫含量。
随后，熔炼好的合金液将通过浇铸工艺进行铸造，形成块状的硅锰合金。
在这个过程中，需要控制合金的成分和温度，以保证合金的质量和稳定性。
最后，成品的硅锰合金将经过质检环节，进行化学成分检测、力学性能测试和外观检查等。
只有通过严格的质检标准，合格的硅锰合金才能被认可和出售。
整个硅锰合金生产工艺流程涉及到多个环节，需要严格控制每一个细节，以确保最终产品的质量和稳定性。
同时，还需要注意安全生产和环保工作，以保障生产过程的安全和环境的保护。
希望在不断的科技创新和工艺改进下，硅锰合金的生产工艺可以更加高效、环保和安全。
硅锰合金生产技术及工艺优化探析摘要：在社会经济水平快速发展的背景下，工业生产也迎来了全新的变革机会，社会各界在工业产量需求上提升到了全新的高度水平。
而在工业生产流程下，硅锰合金就属于较为普遍的国金原料，而市面上的需求也在逐渐增长。
硅锰合金生产中普通存在渣铁分离不好、翻渣、电流送不上、产量低、电耗高等问题，在很大程度上导致了能耗较高、污染难以控制。
本文通过阐述硅锰合金生产工艺及其存在的问题，以问题为基础提出了针对性的对策。
关键词：硅锰合金；节能技术；高硅硅锰合金；生产工艺一、主要元素功能介绍在实际的炼钢工作流程中，锰元素更多是作用于脱氧剂。
锰元素能够借助自身化学性质，将氧化物的熔点调低，从而使其漂浮在钢水表面。
除此之外，通过锰元素的应用，硅铝制品的脱氧性能可以得到进一步优化。
所以绝大部分工业炼钢流程，都会在熔炼过程中加入合适的锰元素以提升最终的锻造性能，增强刚才的韧性强度，防止在使用过程中出现断裂问题。
而在整个生铁锻造或者碳钢生产环节中，硅元素的重要作用也不容忽视，其实部分钢材熔炼，也会选择将硅元素作为脱氧剂应用，同时这种元素也能够有效增强碳钢结构的稳定程度和韧性，实现钢材性能的全方位优化。
除此之外，硅元素，还具备特殊的石墨化介质属性，可以将生铁中的碳元素转化为对应的石墨碳。
二、硅锰合金生产节能技术分析及应用（一）冶炼周期控制技术冶炼周期控制技术，根据其字面意思，就是通过加热矿热炉实现硅锰合金演练周期的合理管控，适当增加冶炼时间，同时要注意不能超标。
而在此前提下，矿炉内的熔炼反应区会逐渐针对各个元素进行重新控制，从而有效降低渣比。
而在实际操作过程中，冶炼矿热炉的操作手法更加困难，同时炉内有功功率和温度的提升也不容忽视，可能会引发相应的焦炭层反应区，并以此增强部分元素的还原率，生产工作节约大量能源。
不过要注重对冶炼时间延长的控制标准，从而预防时间过长引发的铁温度超标，导致合金内部锰元素大量流失，并且mn回收率也会受到严重影响。
在实际冶炼工作中，由于冶炼残渣较多导致的电能损耗问题也不容忽视。
因此生产企业要结合自身技术能力，并且根据现场实际条件作出有效协调，积极调整冶炼时间。
而大部分情况下，以小型矿热炉作为标准参照，其设置五小时左右的冶炼时间最为合适，而大型矿热炉则只需要3.5小时左右即可。
（二）直流矿热炉技术ASEA公司在发展过程中首次推出现代直流电炉技术，随着近几年来的实践和应用，技术开始逐渐被铁合金冶炼行业所认并且广泛应用，尤其是部分硅锰合金生产企业应用频率最高。
在该技术使用过程中，能够大幅降低电极消耗，同时保证电弧稳定程度，同时不会产生过大噪音，功率集中水平良好，并且拥有良好的生产效率。
相对于单电极直流矿热炉而言，现代直流电炉技术内部温度设置更加平衡，能够有效避免炉料冷热区导致的部分问题，功率划分明确，可以将电极柱和烟罩等位置安放完善。
不过，同样企业存在部分问题，比如在使用过程中可能会受到直流电源设备，大容器，变压器等相关条件的限制。
因此考虑到三店及直流矿热炉的电极分布状况，我们可以在此基础上针对三项电极支流炉技术进行改良优化，从而创造更加适合国内实际生产需求和状况的热炉容量，和很多硅锰合金企业的厂房结构、三相电机设备配套，那么对于硅锰合金企业降低生产成本、改进工艺程序等意义重大，将帮助企业很好地实现技能目标。
（三）留铁法操作技术在硅锰合金生产领域，日本拥有更加先进的生产技术和设备，其中最典型的莫过于留铁法操作技术。
该项技术并未采取普遍的电弧热，而是选择炉渣电阻热取代及作用，并且持续扩张颅内反应区。
依托与该基础上，进一步促进电耗水平降低，增强回收率，且实现产量增长。
实际应用过程中，该技术的溶渣温度把控会更加容易，可以提升整体冶炼水平和稳定性。
而另一方面，由于反应期得到扩张，所以在气体分布上会更加均匀，热量运用水平更高；分离的效率高，炉渣和合金分离较彻底。
硅锰合金和高碳锰铁的冶炼均可使用留铁法操作，相关技术指标可以大大改善，同时电炉生产能力也得到了保障和提高。
（四）低压补偿技术进入21世纪以后，冶炼领域以及生产企业开始对矿热炉无功低压补偿设备进行实践研究，从而收获了前所未有的生产效率。
无论是负载阻抗，变压器，又或者是短网等等关键问题，都是演练过程中经常面临的难题。
而针对这部分问题，众多生产企业开始尝试借助低压无功补偿技术进行解决，从而实现功率的合理调整。
在生产过程中，尤其以三项矿热炉作为代表，与低压无功补偿技术的适用性最强，借助各个电容环节的有效调节，就能够确保矿热炉内的气体或者温度达到平衡，增强最终生产效率，并且保障三相电极功率因数保持一致（大于0.9）。
由于低压无功补偿技术的应用，确保了三相有功功率的平衡，整合了电炉的热力中心、功率中心以及炉膛中心，炉内坩埚能进行有效交流和扩张，实现热量的均匀分布和节能降耗。
（五）焦炭配入量和粒度级配调整技术炉内焦炭层影响最终生产质量的关键因素，主要位于固态炉渣层和液压演练层之间，无论是厚度还是位置都会给电极造成巨大影响，所以对焦炭层的控制工作必须到位，从而保障电极工作单位置和电极操作能够趋于稳定。
但是究竟该如何协调焦炭层厚度呢？这一点可以通过调整粒度，及增加焦炭配比量实现，随着一系列调控工作落实后，电极深度以及熔池温度会得到合理管控，电耗和渣比都能够得到有效降低。
正常情况下，大型炉内的焦炭粒度要维持在15~30mm左右，小型炉中焦炭粒度只需要保持在10~20mm即可。
三、硅锰合金生产中存在的问题（一）配料比问题由于整个生产流程所需要用到的原材料种类繁多，同时还要严格参照标准化的配料比进行熔炼，而保障生产出的合金质量能够达到使用标准。
不过，在实际生产流程下，仍然有许多工作人员对配料比不进行重视，严重缺乏质量管理及控制意识。
在材料投放过程中能遵守相关的标准需求和配比，同时也不积极对原材料进行检查称重，从而引发了质量不足或者更加严重的事故，造成材料大批浪费，给生产安全带来严重隐患，因此必须要对配料比问题进行全面调整。
（二）炉渣碱度问题在实际生产流程中，必须要保障炉渣碱度维持在合理范围内，一旦其过高或者过低，都有可能导致生产效率受到影响。
比如其碱度过高，就会大量提升炉渣出现概率，同时在排出时可能造成大量锰元素的浪费，如果炉料融化速度过快，有可能引发二氧化硅还原反应，导致合金内部的硅含量不足。
但是如果碱度过低，又有可能引发硅元素还原效应，导致渣液粘稠度过高，不利于反应和排渣，从而造成合金内碳含量超标，硅含量不足，影响整体生产水平和效率。
（三）锰回收问题进入生产环节以后，可以发现有接近70%~80%的锰元素会逐渐回归合金内部，然后其余部分会跟随炉渣被排除出去。
而还原效应就是将部分浪费的猛元素，重新填充到合金内部，达到增强合金质量的目标。
不过结合实际的工艺技术水平以及设备操作能力，国内合金生产依然面临着回收效率过低的难题，一方面是造成资源浪费，而另一方面则是由于生产过程中产生的有害物体，对周边环境以及人体造成严重危害。
四、纯净高硅硅锰合金生产工艺优化（一）保证配料比的科学性在生产环节中，原材料和还原剂质量如果处于较高水准，有可能造成导电性能的强化，在这种状况下，电流会持续升高，坩埚会随之缩小。
适当观察炉火，还可以发现硅铁还原反应时大量还原剂未能充分反应。
而在此基础上，锅炉内部二氧化硅还原水平并会有所提升，合金内部硅元素大量增加，从而提升其表面的光滑程度。
但如果还原剂投入过少，可能造成电极插入深度加深，观察以后可以发现内部燃烧火焰均匀程度不一，电流稳定性也较差。
而分析原因，主要是由于还原剂投入较少，造成锅炉内部二氧化硅含量增加，在出炉时也可能面临铁渣难以分离的状况。
这就需要结合实际状况，对配料比展开合理计算，给出较为适合的配碳量。
例如，考虑到炉渣碱度较高的状况，就应该适当增加配碳量。
也可以根据铁口的实际状况进行调整，如果铁口较窄，那就表明合金内部焦炭含量有所不足，应该适当减小配碳量。
但如果铁口较为宽泛，就表明合金内部焦炭含量过高，应该适当增加配碳量。
（二）矿热炉的选择优化在纯净高硅硅锰合金生产中，硅的还原本质上属于吸热反应流程，相对来说温度越高，硅还原效应就更加强烈，而合金内部的硅含量也就会随之增加。
正常状况下，初期生产的焦炭配比量会呈现饱满状态，甚至于出现过剩，这就容易造成电极周围形成刺火反应，而如果锅炉内部布料状况能够满足生产标准，那么即便面临刺火现象，也能够确保生产工作顺利进行，有效预防电极刺火对锅炉内部造成的破坏作用。
但进一步考虑到纯净高硅硅锰生产标准，大多数生产锅炉的温度都处于极高水平，其内部布料状况也基本能够满足生产需求。
其中以吉林铁合金有限责任公司作为研究对象，公司在生产过程中运用了401半封闭矿热炉，也就是需要通过人工堆料的模式确保电极刺火得到妥善处置，同时在一定程度上能够提升化料速度，稳定炉内容炼温度，最终实现生产水平的有效增长。
（三）渣型选择优化合适的渣型对于纯净高硅硅锰合金的生产有着极为重要的意义。
纯净高硅硅锰合金中Si的含量要求较高，需要达到61%以上，因此在生产中必须配入大量的焦炭和硅石。
在以往的生产中，为了避免加入大量焦炭和硅石引起起翻渣，通常会采用增加大量锰渣配入量的方法以提高炉渣碱度。
但这种作法会使渣碱度极高，甚至达到中性渣的水平，实际上这样所获得的炉况效果并不好，极容易因为Sio 氧化反应凝结堵塞烟囱，经常绕坏胶管甚至一个班次烟囱堵塞五六次以上，严重影响生产效率和生产安全。
同时，大量加入锰渣配入量，还会引起起炉温过高、刺火严重等现象，给水套、侧板、圈梁等带来威胁。
因此，必须注意合适的渣型，根据实践验证，终渣大碱度控制在0.6-0.8之间最为合适。
炉渣内CaO或MgO含量增时，炉渣粘度都能够降低，但相对来说钙渣型比镁渣型更为稳定，因此从镁渣型中还原Si比钙渣型中还原Si更为容易。
（四）熔炼操作优化在硅锰合金的生产中，合金中的[Si]达到位25%左右时，要想再提高[Si]含量较为困难，含量越高难度越大。
在熔炼操作中，加入一定量的硅铁可以有效的提升合金中的[Si]含量，并减少中间过渡产品的生成，随着冶炼的不断进行，可以慢慢撤掉硅铁，能过调整焦碳与硅石的配入量来满足合金成分的需要。
由于纯净高硅硅锰合金的冶炼需要配入大量硅石，因此炉渣粘度极高，极容易附着在炉内，在生产过程中每炉渣铁必须排放干净，否则极容易引起起翻渣。
此外，纯净高硅硅锰合金出炉温度极高，对出铁口的侵蚀极为严重，在熔炼操作中还需要精心维护出铁口，经常剔净出铁口炉渣，修补出铁口，否则极容易烧坏炉眼或堵不上炉眼。
（五）降碳降磷优化同样在生产流程中，要充分考虑到金属熔体内硅碳含量的协调状况。
而且随着温度变化，硅元素以及碳元素的活跃程度会逐渐转化。
