要点字：监控监控摄像机摄像机 CCD摄像机监察器 CCD摄像机常有性能和主要性能指标（一）摄像机清楚度清楚度数是衡量摄像机好坏的一个重要参数，它指的是当摄像机摄入等间隔摆列的黑白相间条纹时，在监察器（应比摄像机的分辨率高）上可以看到的最多线数。
当超出这一线数时，屏幕上就只好看到灰蒙蒙的一片而不可以再辨出黑白相间的线条。
工业监察用摄像机的分辨率平时在 380~460 线之间，广播级摄像机的分辨率则可达到 700 线左右。
清楚度是由摄像器件像素多少决定的，明显摄像器件的像素越多，获取的图像越清楚，反之也然。
清楚度越高，说明摄像机品位越高，反之越低。
（二）摄像机最低照度最低照度是最低照度是当被摄光景的光明度低到必定程度而使摄像机输出的视频信号电平低到某一规定值时的光景光亮度值。
一般彩色摄像机的最低照度为 2～ 3LUX，照度的测定是以在必定的镜头光圈系数为前提，所以，不可以只看摄像机说明书中注明的最低照度，应按摄像机在同一光圈系数下其照度值的大小。
最低照度越小，摄像机品位越高。
相对于彩色摄像机而言，黑白摄像机因为没有色度办理而只对光辉的强弱（亮度）信号敏感，所以黑白摄像机的照度比彩色摄像机照度要低，一般可做到0.1LUX 在 F1.4 时，至于微光摄像机则更低。
有关光圈系数的知识请参阅镜头一节。
视频信号的标称值为 1Vp-p ，标准值为 0.7Vp-p ，最低照度时的视频信号值为 1/3 到 1/2 的标准植。
所以摄像机在最低照度时的图像，决不会“仿佛白天相同”。
别的，摄像机在最低照度时产生的图像清楚度，是用电视信号测试卡进行测式的，其黑白相间的条纹，要求黑色反射率近于 0%，白色反射率大于 89.9%。
而我们在现场观察时有时不具备这样的条件，比方：树叶和草地的反射率很低，反差很小，就不易获取清楚图像。
所以本质使用中间不可以以摄像机标称的最低照度作为衡量现场环境照度的标准。
（三）摄像机信噪比信噪比也是摄像机的一个重要的性能指标。

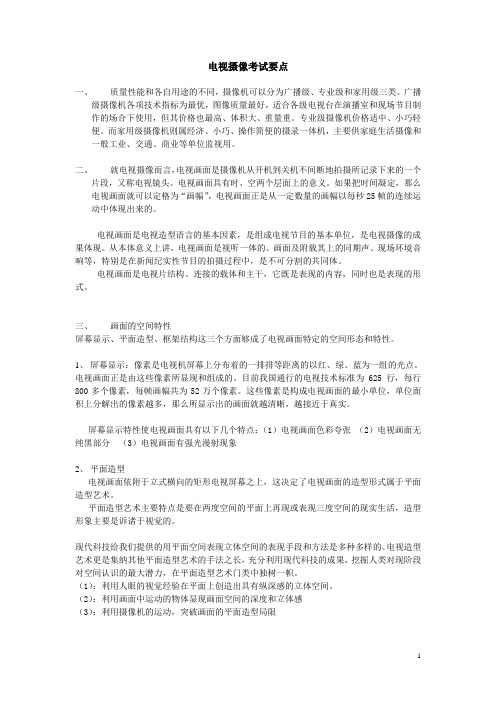

电视摄像考试要点一、质量性能和各自用途的不同，摄像机可以分为广播级、专业级和家用级三类。
广播级摄像机各项技术指标为最优，图像质量最好，适合各级电视台在演播室和现场节目制作的场合下使用，但其价格也最高、体积大、重量重。
专业级摄像机价格适中、小巧轻便。
而家用级摄像机则属经济、小巧、操作简便的摄录一体机，主要供家庭生活摄像和一般工业、交通、商业等单位监视用。
二、就电视摄像而言，电视画面是摄像机从开机到关机不间断地拍摄所记录下来的一个片段，又称电视镜头。
电视画面具有时、空两个层面上的意义。
如果把时间凝定，那么电视画面就可以定格为“画幅”，电视画面正是从一定数量的画幅以每秒25帧的连续运动中体现出来的。
电视画面是电视造型语言的基本因素，是组成电视节目的基本单位，是电视摄像的成果体现。
从本体意义上讲，电视画面是视听一体的。
画面及附载其上的同期声、现场环境音响等，特别是在新闻纪实性节目的拍摄过程中，是不可分割的共同体。
电视画面是电视片结构、连接的载体和主干，它既是表现的内容，同时也是表现的形式。
三、画面的空间特性屏幕显示、平面造型、框架结构这三个方面够成了电视画面特定的空间形态和特性。
1、屏幕显示：像素是电视机屏幕上分布着的一排排等距离的以红、绿、蓝为一组的光点。
电视画面正是由这些像素所显现和组成的。
目前我国通行的电视技术标准为625行，每行800多个像素，每帧画幅共为52万个像素。
这些像素是构成电视画面的最小单位，单位面积上分解出的像素越多，那么所显示出的画面就越清晰，越接近于真实。
屏幕显示特性使电视画面具有以下几个特点：（1）电视画面色彩夸张（2）电视画面无纯黑部分（3）电视画面有强光漫射现象2、平面造型电视画面依附于立式横向的矩形电视屏幕之上，这决定了电视画面的造型形式属于平面造型艺术。
平面造型艺术主要特点是要在两度空间的平面上再现或表现三度空间的现实生活，造型形象主要是诉诸于视觉的。
现代科技给我们提供的用平面空间表现立体空间的表现手段和方法是多种多样的。
摄像机的性能指标更新日期:2009-10-24 14:58在常用的摄像机中，根据数据接口的不同，可分为常规摄像机和数字式摄像机，前者输出标准的AV和S端子信号，后者以USB和IEEE1394为通信标准。
1. 常规摄像机的主要性能指标（1）CCD尺寸（Image Sensor）由于生产工艺的不同，CCD所采用的原材料可接受的刻蚀精度也不同，厂家常用的CCD尺寸有1/4寸和1/3寸两种规格，近期出现了1/2.7寸和1/1.8寸规格。
（2）CCD有效像素（Effective Pixels）有效像素指CCD感光元件可受光信号、并转换成电信号的最大区域。
PAL制下的CCD一般有效像素为：752（H）×585（V）。
（3）水平扫描线（Horizontal Resolution）由于CCD元件的电信号采样是采用垂直和水平两方向交叉定位的方式来提取单点元素的RGB数值，所以水平和垂直扫描的精度直接影响着图像的精度。
人们常以水平扫描的线数来衡量镜头的精度等级，作为通信用的专业摄像机，该数值一般要求在450以上，目前市面上的产品以480线为主流。
（4）光学变焦倍数（Lens Zoom）目标物体的反射的光信号，需要经过光学镜头组，才能聚焦在CCD上，形成清晰的图像，光学镜头组所采用的玻璃透光性、滤光性是各厂家需要保证的根本要素。
此外，光学镜头组在超声波电机的带动下，能够实现的光学变焦倍数成为了一个面对用户最主要的指标。
常见的倍数有8x、10x和12x，某厂家推出来的产品，该参数可以达到22x。
（5）数字变焦倍数（Digital Zoom）数字变焦是采用软件差值计算的方式，将CCD形成的当前的图像进行局部取样，形成指定像素的信号。
数字变焦倍数的数值依赖于CCD的有效像素和内置DSP芯片的处理能力，各厂家一般都提供10x和12x两档常规指标。
（6）信号制式（Video Signal）信号制式一般有NTSC和PAL两种。
摄像机的种类及主要性能、特点摄像机的种类及主要性能、特点★一、摄像机的种类(各种摄像机自从１９５３年美国采用NTSC制开始，彩色电视广播以来，广播电视设备迅速发展，不断更新换代，摄像机的质量越来越高，体积越来越小，重量越来越轻，用途了越来越广泛，种类越来越多，组成了一个摄像机的大家族。
我们可以按不同的方法来分类：1.按质量档级分类：(1) 广播级摄像机：广播级摄像机一般用于电视台和节目制作中心，其质量要求较高，如清晰度700-800线，信噪比60dB以上，从镜头到摄像器件，电路等都是优等的，当然其价格相当惊人，一般在10万元以上，如BVP-70P，DV-700P 等。
(2) 业务级摄像机：业务级摄像机一般常用于教育部门的电化教育及工业监视等系统中。
其性能指标也比较优良，开始采用单管（如DXC-1640），双管（DXC-1800），现在多为三管（DXC-M3A）或三片CCD（如DXC-3000P，DXC-6000P，DXC-M7，DXC-537）价格相对较低，教育部门能承受，一般在10万元以下。
(3) 家用级摄像机：这个档级的摄像机种类繁多，主要特点是体积小，重量轻，功能多，使用操作简便，价格低廉，一般在1万元左右。
其质量等级比不上广播级或业务级，多为单片CCD摄录一体机。
在教学中也常使用此档级的摄象机制作节目或开展微格教学等。
到目前为止已发展到四种记录格式：VHS-C NV-G200 NV-G300①VHS S-VHS M8000 M9000S-VHS-C NV-S700VHS（VIDEO HOME SYSTEM）是1976年由日本JVC公司等联合发表的。
代表机型有M5，M7，M1000，M3000等。
1982年又发表了VHS-C型摄录一体机，由于所用录象带体积减小，使得设想摄象机整体体积减小，更便于旅游携带。
1987年发表S-VHS型高带摄录一体机，清晰度达400线。
随后还发表了S-VHS-C摄录一体机，即小型高带摄录一体机。
电视摄像资料一.摄像机的分类：1根据质量性能和各自用途的不同，摄相机可分为广播级、业务级和家用级三类。
2根据所使用的场合，摄像机可分为演播室拍摄用座机和室外拍摄用便携式机两类。
3 根据摄像机所用的光-电转换器件，摄像机又大致可分为传统的电真空器件（光电导摄像管）摄像机和新型的电荷耦器件（CCD）摄像机两大类。
二.电视画面的空间特性：1屏幕显示：（1）画面色彩夸张（2）普通模拟技术的电视画面无纯黑部分（3）画面有强光漫射现象（4）普通模拟技术的电视信号与屏幕上光点亮度消失不同步2平面造型3框架结构4开放式构图和封闭式构图三.电视画面的时间特性1单向性2连续性3同时性四.电视画面的造型特点：1：表现具像2：表现运动3：运动表现五.电视画面的取材要求：1电视画面的时空信息应清晰准确、简明集中。
2电视画面的光色还原要力求真实、准确。
3镜头运动时求稳定、流畅、到位。
4注意同期声的采录。
六.电视景别：景别，是指被摄主体和画面形象在电视屏幕框架结构中所呈现出的大小和范围。
1远景2全景3中景4近景5特写（概念）七.电视景别的作用1景别的变化带来视点的变化2通过景别的变化实现造型意图，形成节奏变化3使被摄主体的范围变化指向性更加明确八.（在每一幅电视画面中都包含着景别、拍摄角度、拍摄高度这三个基本要素）摄像高度：是指摄像机镜头与被摄主体在垂直平面上的相对位置或相对高度1平面角度画面（平摄）2俯角度画面（俯摄）3仰角度画面（仰摄）（定义：p41）九：摄像方向：是指摄像机镜头与被摄主体在水平平面上一周360度的相对位置，构成对被摄人物正面、背面或侧面的拍摄效果1正面方向拍摄：有利于表现被摄对象的横向线条，但无法向纵深方向透视，使人觉得画面缺乏立体感和空间感.2侧面方向拍摄又分为正侧面方向与斜侧方向3背面方向拍摄：概念：是从被摄对象的背后即正后方进行的拍摄）特点：具有一种不确定性，带有一定的悬念，能够调动观众的想象十.客观性角度和主观性角度1客观性角度是指依据人们日常生活中的观察习惯而进行的旁观式拍摄。
摄像机分成三类，即广播级、专业级和家用级1、广播级摄像机主要应用于广播电视领域，图像质量高，性能全面，但价格较高，体积也比较大，根据使用目的的不同，它们又可以分为以下三种：一是演播室用摄像机。
演播室用摄像机工作于有利于摄像机工作的条件下，如照明强度、色温等适度。
为了提高性能指标，通常采用尺寸较大的摄像器件。
因此，它们的清晰度最高，信噪比最大，图像质量最好。
当然，体积也大，价格也不是一般人能接受得了的。
二是新闻采访(ENG)摄像机，由于这种摄像机的工作环境特殊，这类机器体积小，重量轻，便于携带，对非标准照明情况具有良好的适应性，在恶劣环境中(如工作温度大范围的变化)具有比较高的安全稳定性，具有调试方便、自动化程度高、操控灵活、携带方便等特点，其图像质量比演播室用摄像机稍低，价格也相对便宜些。
三是现场节目制作(EFP)摄像机，EFP摄像机工作条件介于上述两种摄像机之间，性能指标也兼顾到这两个方面。
它们的图像质量与演播室用摄像机相近，但体积小一些，能满足轻便型现场节目制作的需要。
广播级摄像机的水平分辨率一般在700线以上，价格一般在几万到几十万（人民币）之间。
2、专业级摄像机一般应用在广播电视以外的专业电视领域，如电化教育、工业、医疗等。
这种摄像机要求轻便，价钱便宜，图像质量低于广播用摄像机。
专业摄像机紧跟广播用摄像机的发展，更新很快。
尤其近几年，CCD摄像器件质量水平有了很大提高，高档专业摄像机在性能指标等很多方面已超过过去的广播级摄像机，其清晰度、信噪比、灵敏度等重要指标，已和广播级摄像机没有多大区别，只是彩色还原性、自动化方面还略逊于广播用摄像机。
专业级摄像机的水平分辨率一般在500线以上，价格一般在数万致十几万元之间。
3、家用级家用摄像机主要应用在图像质量要求不高的非业务场合，比如家庭、娱乐等，其水平分辨率约在250—450线，信噪比约50dB。
这类摄像机体积小重量轻，便于携带，有一定的隐蔽性，除了用于个人、家庭娱乐外，许多特殊条件下的拍摄也经常采用这种机型，比如体育特技摄像，机头可安装在主裁判的保护面罩上；摩托车比赛，小型摄像机安装在摩托车上从运动员角度进行摄像、监视等等。
一、按照使用用途分类1、广播级机型：这类机型主要应用于广播电视领域，图像质量高，性能全面，但价格较高，体积也比较大，它们的清晰度最高，信噪比最大，图象质量最好。
当然几十万元的价格也不是一般人能接受得了的。
例如松下的DVCPRO 50M以上的机型等。
2、专业级机型：这类机型一般应用在广播电视以外的专业电视领域，如电化教育等，图像质量低于广播用摄像机，不过近几年一些高档专业摄像机在性能指标等很多方面已超过旧型号的的广播级摄像机，价格一般在数万致十几万元之间。
相对于消费级机型来说，专业DV不仅外型更酷，更起眼，而且在配置上要高出不少，比如采用了有较好品质表现的镜头、CCD的尺寸比较大等，在成像质量和适应环境上更为突出。
对于追求影像质量的朋友们来说，影像质量提高给人带来的惊喜，完全不是能用金钱来衡量的。
代表机型例如索尼公司的DVCAM系列机型。
3、消费级机型：这类机型主要是适合家用使用的摄像机，应用在图像质量要求不高的非业务场合，比如家庭娱乐等，这类摄像机体积小重量轻，便于携带，操作简单，价格便宜。
在要求不高的场合可以用它制作个人家庭的的VCD、DVD，价格一般在数千元至万元级。
如果再把家用数码摄像机细分类的话，大致可以分为以下几种：入门DV、中端消费级DV和高端准专业DV产品。
二、按照存储介质分类1、磁带式：指以Mini DV为纪录介质的数码摄像机，它最早在1994年由10多个厂家联合开发而成。
通过1/4英寸的金属蒸镀带来记录高质量的数字视频信号。
2、光盘式：指的是DVD数码摄像机，存储介质是采用DVD-R，DVR+R，或是DVD-RW，DVD+RW来存储动态视频图像，操作简单、携带方便，拍摄中不用担心重叠拍摄，更不用浪费时间去倒带或回放，尤其是可直接通过DVD播放器即刻播放，省去了后期编辑的麻烦。
DVD介质是目前所有的介质数码摄像机中安全性、稳定性最高的，既不像磁带DV那样容易损耗，也不像硬盘式DV那样对防震有非常苛刻的要求。
一、广播级摄像机的分类与性能1.广播级摄像机的分类（1）演播室用摄像机演播室用摄像机在有利于摄像机工作的条件下使用，如照明强度高、色温适度等。
为了提高性能指标，通常采用尺寸较大的摄像器件。
因此，它们的清晰度比较而言最高，性噪比最大，图像质量最好。
当然，体积也大，价格也相对较高。
( 2) 新闻采访（ENG）摄像机( 3) 现场节目制作（EEP）摄像机2.广播级摄像机的性能（1）2/3英寸可互换镜头系统（2）逐行3CCD2/3英寸逐行3CCD结合了具有高灵敏度的大面积光接收面。
( 3)14位数字电路（4）多HD/SD格式( 5)慢速、同步和高速快门（6）辅助对焦（7）可变色温（8）提供4-Position光学ND滤镜（9）色差补偿功能（10）P2卡插槽（11）具有容量大、速度快和可靠性高等特点的P2卡二、广播级摄像机的重要技术指标1 .灵敏度2 .图像清晰度3. 信嗓比（S/N）4. 最低温度5. 几何失真三、广播级摄像机的组成1. 摄像机的镜头组成部分（1）聚焦环：通过镜头调节此环，改变镜头透镜与成像装置之间的距离，使影像在成像装置上得到清晰正确的反映。
（2）光圈环；镜头里用来控制通光量的机械装置，分为自动光圈和手动光圈模式。
(3) VTR旋钮；按此钮停止或启动VTR的控制（4）近摄（MACRO）钮；近距离拍摄时，按下该钮，同时转动MACRO环（5）变焦（ZOOM）选择器；选择变焦镜头的操作模式，分为电动变焦S和手动变焦M. （6）电动变焦开关；’W’是广角变焦端，“T”是长焦变焦端，变焦速度采用无级变速方式，速度与手指压力成正比。
(7) 光圈选择器；用来选择光圈的操作模式, “A”是自动光圈，“M”是手动光圈。
2. 摄像机的机身部分(1)POWER(电源)开关；在ON位置上，摄像机电源打开；在OFF位置上，摄像机电源关闭。
（2）电池接口；安装Anton/Bauer产的电池（3）DCIN(外部电源输入)；此部件与外部AC适配器相连。
（4）BREAKER开关；若出现某种异常情况使本机内部产生过载电流，则断路器工作，自动切断电源，从而保护机器。
在本机内部进行检查与修理后，请按此按钮。
若无异常，则电源再次接通。
（5）摄灯槽；安装摄像机灯。
（6）肩带安装头；安装肩带。
（7）镜头接口（2/3英寸卡口型）；安装镜头。
（8）镜头固定杆；拧紧此杆将镜头固定在镜头装置中。
（9）镜头接口盖；将镜头固定杆压上取下接口盖。
不安装镜头时，请塞好接口盖。
（10）镜头线/话筒线固定夹；用于固定镜头线或话筒线的固定夹。
（11）三脚架接口；用三脚架固定本机是，要安装另售的托板（SHAN-TM700MC）. （12）LENS端子（12针）；与镜头的连接线相连接。
（13）电池解锁手柄；拉下解锁手柄以取出电池组。
（14）取景器左右定位环；用于调整取景器位置，以达到适宜拍摄人员的取景位置。
（15）灯控制开关。
四．松下AG-HPX500mc广播级高清摄像机样机的操作的使用在操作摄像机之前，需要了解一下摄像机各部件的功能。
1.如图7-3所示为摄像机拍摄，记录功能部分（1）NDFILTER(滤镜切换)控制设备：在户外强光环境下使用此控制设备调节进入CCD的进光量，具体调节方法和描述见表。
（2）USER MAIN,USER1/USEI2按钮：利用菜单操作用户可将所选的功能分配给个个按钮。
按相应按钮，则启动分配好的功能。
（3）快门开关：切换电子快门的ON/OFA的开关。
○1OFF:不启动电子快门○2ON：在改变电子快门速度时使用○3SEL:更改电子快门速度（4）AUTO W/B（黑/白）BAL开关：调节黑白平衡的方法见表7-2（5）GAIN选择器开关：此开关可在拍摄时调节视频放大器增益以适应周围的光线条件，L,M和H的默认设置为0Db,6dB和12dB。
（6）OUTPUT/AUTO KNEE选择器开关：功能见表7-3，当通过调节水平记录强光背景下的人物或景物时，背景将完全变白，建筑物和其他物体则会变模糊。
在此情况下，使用AUTO KNEE功能可使背景重新得清晰。
此功能使用与下列情况：○1人物处于晴朗天空下的阴影中；○2人物位于车内或建筑物内，并想清晰记录窗外的背景；○3在高对比度场景下。
（7）WHITE BAL(白平衡存储切换)开关○1PRST 在没时间调整白平衡等的情况下，将开关定位在这个位置。
○2显示设置菜单或颜色温度时，将AUTO W/B BAL 开关旋转为A WB，以将颜色温度设置为3200K或5600K。
○3A-B按住AUTO W/B BAL开关的“AWB”侧，则自动调整白平衡，调整值存储到存储器A或B中。
（8）DISP/MODE CHE按钮：按下此按钮以关闭LCD监视器和取景器显示器，时间码显示将继续停留。
再次按下此按钮可重新打开显示，按住此按钮则可显示拍摄条件以及分配给USER开关的功能。
（9）MODE按钮：每次按此按钮可在CAMERA模式与MCR模式间进行切换。
在MCR模式下持续按住此钮2秒钟或更长时间可进入PC模式。
由于此钮在PC模式下无效，因此应关闭摄像机电源以退出PC模式后，方可切换至其他模式。
再次接通电源时，摄像机将以CAMERA模式启动。
3.摄像机拍摄，记录/重放功能部分（如图7-4）（1）REC START/STOP按钮：按此按钮开始记录，再按则停止记录，此按钮具有与镜头上得VTR按钮相同的功能。
在MCR模式下按此按钮，摄像机将自动切换到CAMERA模式并启动记录。
（2）SA VE开关○1ON:强制关闭LCD○2OFF:开启LCD○3将SA VE开关设置为ON时，显示于取景器中得操作状态显示随时消失。
（3）OUTPUT CHARACTER开关：此开关可控制视屏输出（VIDEO OUT, COMPONENTOUT和SDIOUT）上的字符重叠，以显示状态或菜单。
ON：重叠字符。
OFF：不重叠字符。
（4）REW（快退）按钮：暂停时按此按钮，可进行快速回卷播放（5）FF(快进) 按钮；暂停时按此按钮，可进行快速播放。
（6）■STOP(停止)按钮；要停止重放时按此按钮，菜单光标缩略图显示内移动。
（7）PLA Y按钮；此按钮可通过取景器屏幕或彩色视屏监视器查看播STILL(暂停)按钮；按此按钮可以暂停播放。
（8）STILL（暂停）按钮；按此按钮可暂停播放。
（9）REC按钮(红白两色)；同时按下红、白按钮以开始记录1394输入信号，也可对电视信号进行记录，按STOP按钮则停止记录。
（10）P2卡访问LED;显示各储存卡得记录、重放等访问状况。
（11）滑门锁定按钮；打开P2卡插入部门滑门的按钮。
按下此按钮的同时向左拉开滑门。
（12）USB2.0接头；将USB2.0连接线与此接头相连。
（13）GENLOCK IN接头；此接头可在摄像机设备处于GE锁定，或是时间码被外部锁定时输入基准信号。
（14）REMOTE(遥控)接头；通过连接扩展控制设备AJ-RC10MC（可选附件），可以远程控制摄像机的某些功能。
（15）VIDEOOUT (视频信号输出)端子；影像的输出端子。
（16）（17）VIDEOOUT (视频信号输出)端子；影像的输出端子。
（18）SD存储卡插槽；在此插槽内插入SD存储卡。
（19）BUSY(工作状态显示)指示灯；显示SD存储卡工作状态的指示灯。
（20）1394接头；将IEEE1394接线头与此接线头相连。
（21）SDIOUT接头；此接头输出SDI信号。
（22）SCENE FILE拨盘；此拨盘允许用户加载并设置场景文件（已通过与拨盘位置相对应得条件所记录）的拍摄条件。
（23）PAGE/V AR 按钮；在缩略图显示中按此按钮可换页。
（24）FOCUS ASSIST 按钮；此按钮可打开和关闭辅助对焦。
（25）启用/禁用记录开关；此开关启用/禁用把手上得REC START/STOP 按钮。
3.摄像机使用前电池的安装及设置（1）使用前ANTO/Bauer电池（2）使用NP-1型电池。
（3）使用外部直流电源。
4.寻像器的安装及位置调整（1）安装取景器步骤○1确认已经关闭的POWER开关。
○2将插头连接到取景器接头上。
○3松开取景器左右定位环。
（2）调整取景器左右位置（3）屈光度所示调整（4）屏幕调整（5）移除取景器步骤5.安装并调整镜头（1）镜头的安装镜头的后焦距调整○1将镜头安装到摄像机上。
（3）白色阴影补偿○1选择白色阴影补偿数据○2白色阴影调整A.将摄像机置于调整模式。
B.设置图像。
C.调整黑白平衡。
D.重复步骤B中得操作。
E.调整白色阴影。
6.声音输入的准备○1使用前话筒○2安装话筒，拧紧固定螺丝○3将话筒的连接线接到话筒的MICIN端子。
○4根据要记录的声道，将AUDIO开关切换到“FRONT”。
当麦克风连接线连接到FRONT2插孔，AUDIN开关CHI设置为FRONT2且开关CH2设置为FRONT时，麦克风的声音将同时输入两个通道。
（2）使用音频设备○1参考图，用XLR接线将音频设备和摄像机的AUDIO IN端子连接。
○2将XLR接线连接，声道的AUDIO开关切换到“REAR”。
○3将后面的的LINE/MIC/+48切换开关切换到“LINE”。
7.安装附件（1）安装到三脚架（2）肩带的安装8.白平衡，黑平衡的调整（1）摆平衡的调整（2）黑平衡的调整9.摄像机使用前的检查五.广播级摄像机的维护和保养六.广播级摄像机的选购第八章专业级摄像机第一节专业级摄像机的概述一.专业级摄像机的分类与特点（一）专业级摄像机的分类1.便携式专业摄像机2.迷你式专业摄像机3.特殊用途的专业摄像机（1）网络摄像机（2）声控摄像机（3）无线隐形摄像机4.磁带式摄像机5.光盘式摄像机6.硬盘摄像机7.插卡式摄像机二.专业摄像机的调整功能与使用(一）专业摄像机的组成2.光圈3.主机主机包括五部分：摄像头,视频信号处理单元，同步信号发生器，编码器和供电系统。
（1）摄像头包括内部光学系统，摄像器件，预放电路和电子快门。
（2）视频信号处理单元包括各种电子补偿，电子校正电路和调整，控制电路。
（3）同步信号发生器可以产生一个同步信号，保证整个系统同步工作。
（4）编码器是将红绿蓝三种信号变成彩色全电视信号，以适用于传输和适应与黑白电视相兼容的需要。
（5）摄像机中都有一套供电系统，负责把12V电压转换成其他各种不同的电压，以供不同之需。
4.寻像机（1）寻像器指示REC在录像时点亮。
（2）演播指示TALLY，选中此机信号时，灯亮。
（3）白平衡指示W.B。
（4）录像机告警。
（5）低照度告警（6）电池告警。
（7）增益指示。
5.电源6.传声器7.摄像机电缆8.摄像机支撑系（二）摄像机操作要领（1）掌握正确的持机姿势（2）拍摄时镜头要平稳，移动速度要慢且均匀，有条件的话，最好能使用三角架拍摄。
