点式玻璃幕墙安装施工方案及工艺方法1、点式玻璃幕墙与一般玻璃幕墙的区别点式玻璃幕墙它的全称为金属支承结构点式玻璃幕墙，与一般玻璃幕墙的主要区别是：(1)结构形式：点式玻璃幕墙是采用计算机设计的现代结构技术和玻璃技术相结合的一种全新建筑空间结构体系，幕墙骨架主要由无缝钢管、不锈钢拉杆(或再加拉索)和不锈钢爪件所组成，它的面玻璃在角位打孔后，用金属接驳件连接到支承结构的全玻璃幕墙上。

而一般玻璃幕墙则多为平面框式、竖向杆件受力体系的结构。

(2)玻璃固定形式：点式玻璃幕墙的玻璃是用不锈钢爪件穿过玻璃上预钻的孔得以可靠固定的，而一般玻璃幕墙，如全隐式或半隐式都是用结构胶粘接固定在框架上的。

(3)构件加工：点式玻璃幕墙的主要金属构件，均需车钻、冲压机床的精密加工，成批工厂化生产，现场安装精度高而质量好。

而一般玻璃幕墙的铝合金多在施工现场就地赖电动机具制作，加工略嫌粗糙，精度不高，效能低。

(4)玻璃品种与规格：点式玻璃幕墙所用的玻璃多为低辐射或白钢化中空玻璃，且对解决城市光污染有一定效果，玻璃规格限制不是那么严格。

而一般玻璃幕墙常采用镀膜反射玻璃，玻璃规格一般偏小。

2、安装工艺(1)安装施工顺序：现场测量放线→安装(预埋)铁件→安装钢管立柱→安装钢管横梁→安装不锈钢拉杆→钢结构检查验收→除锈刷油漆→安装玻璃→玻璃打胶→清理玻璃表面→竣工验收。

安装施工质量控制：首先对加工生产的钢构件及钢化中空玻璃按国家规范组织进行验收，并审核出厂合格证，未经认定合格不得使用；其次，铁件的安装是整个安装工程的基础，既是难点，又是重点，必须严格按图纸要求认真测量放线，需经检查核对确认无误后方可定位施工；第三、按照施工方案确定的顺序，先安装钢管立柱并固定，再按单元从上到下安装钢管横梁，在安装尺寸复核调整无误后焊牢，注意焊接质量，做好防腐。

在安装横梁的同时按顺序及时安装横向及竖向拉杆，并按设计要求分阶段施加预应力；第四，安装玻璃，先要确定吊装方案，经批准后方可执行。

钢结构点玻幕墙安装方法一、施工工艺顺序施工准备→测量放线→室内脚手架搭设→钢结构安装→室外脚手架搭设→驳接系统安装及调整→玻璃面板安装→打胶。

二、施工方法1.施工前的准备工作(1)材料的准备施工平面整齐堆放各种材料，不合格的构件应及时予以更换。

钢结构在装卸、运输、堆放、吊装过程，采取必要的保护措施，防止变形。

钢结构运送到安装现场，按安装程序以次摆放。

(2)技术准备熟悉施工图纸，了解结构形式，踏勘安装现场，落实现场运输吊装就位方法，制定好确实可行的高空作业安装的技术措施。

(3)施工机械设施的安排、架设、安装与调试①点式玻璃幕墙的施工精度要求比较高，所有机械设备必须经过调试、校准后方可投入使用。

施工中发现问题，应随时进行调整。

②铺设好电源电缆、电焊机的控制箱。

2.测量放线根据幕墙设计安装位置，结合土建施工单位预埋板检查验收记录，对偏位埋件进行统计，并按纠偏措施进行处理。

其后进行复核测量校正重新放线，并用墨线放出四周安装轴线，在安装轴线上划出桁架立柱安装中心，以各中心线划出十字线和立柱钢管外径圆周线，在圆周线内用水准仪统一测量预埋板标高，以表面标高最高点为准，安装桁架立柱时在柱底垫放不同厚度的钢板。

做好检查验收记录，经甲方、土建、钢结构安装和幕墙安装单位施工。

3.内脚手架的搭设在钢结构吊装之前，搭设室内脚手架，其方法参见本章第十节“脚手架搭设方法”4.钢结构吊装(1)现场拼装焊接根据施工图纸，制作针对本工程的焊接专用钢平台，所有钢结构拼装焊接应在钢平台上进行。

拼装时，先将各钢构件点焊连接，待整体尺寸校核无误后，再分段施焊，施焊时应注意顺序，减少焊接变形及焊接应力。

对于本工程桁架长度为24m，为方便运输，分成二段，12 m 一段。

分段点距焊接节点的距离不得小于200mm，分段处用定位钢板及螺栓连接。

钢结构在拼装和焊接时应严把质量关，按照设计焊缝等级要求,控制焊接偏差必须符合要求,并进行必要的超声波探伤检查。

点薄式玻璃幕墙施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!点薄式玻璃幕墙施工工艺流程：①测量放线：依据设计图纸，在建筑主体结构上精确放线，确定幕墙的安装位置及标高。

②埋件安装：根据放线位置，安装幕墙预埋件或后置埋件，确保其牢固并符合设计要求。

③龙骨安装：在预埋件基础上安装竖向龙骨和横向龙骨，通过连接件固定，调整龙骨垂直度和平行度。

④安装支座：在龙骨上安装幕墙支座，支座需与玻璃尺寸匹配，确保安装稳固。

⑤玻璃加工与运输：根据设计规格定制玻璃，完成边缘处理、打孔等，安全运输至施工现场。

⑥玻璃吊装：采用专业吊具小心吊装玻璃至预定位置，对准支座，轻缓放置。

⑦调整固定：通过调节支座螺丝，精细调整玻璃的水平与垂直位置，确保缝隙均匀，然后紧固固定。

⑧注胶密封：在玻璃与框架、玻璃间的缝隙内注入硅酮耐候密封胶，密封防渗漏。

⑨清洁保养：施工完毕后，对幕墙表面进行彻底清洁，去除污迹和施工痕迹。

⑩验收检查：最后进行全面质量检查，包括幕墙外观、密封性能、结构安全等，确保满足设计与规范要求。

3。

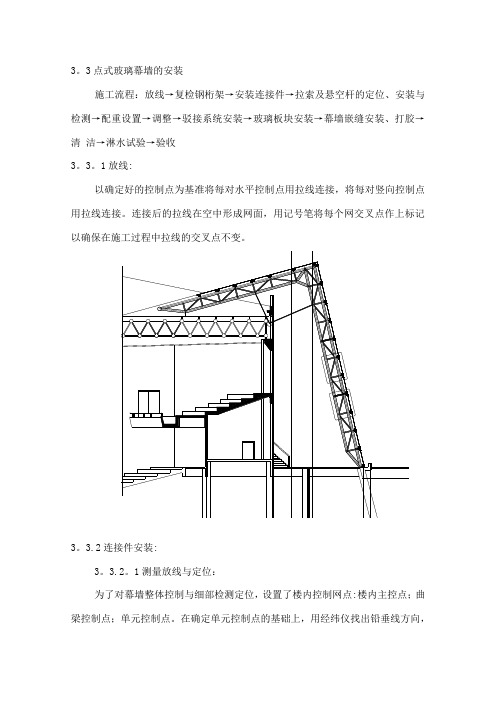

3点式玻璃幕墙的安装施工流程：放线→复检钢桁架→安装连接件→拉索及悬空杆的定位、安装与检测→配重设置→调整→驳接系统安装→玻璃板块安装→幕墙嵌缝安装、打胶→清洁→淋水试验→验收3。

3。

1放线:以确定好的控制点为基准将每对水平控制点用拉线连接，将每对竖向控制点用拉线连接。

连接后的拉线在空中形成网面，用记号笔将每个网交叉点作上标记以确保在施工过程中拉线的交叉点不变。

3。

3.2连接件安装:3。

3.2。

1测量放线与定位：为了对幕墙整体控制与细部检测定位，设置了楼内控制网点:楼内主控点；曲梁控制点；单元控制点。

在确定单元控制点的基础上，用经纬仪找出铅垂线方向，以控制纵向垂直度,连接两层间的辅助支撑杆确定倾斜视准线，用细钢丝实际进行放线。

并以此作为基准，对预埋件位置进行校核,凡偏差过大者进行结构补强处理。

在完成上述工作的基础上，对连接件进行定位。

3。

3.2。

2质量控制：对连接件的材质（化学成分）、力学性能、铸件质量以及铸件的表面光洁度进行了逐项验收.并向监理提供这些项目的检测报告，特别是表面光洁度抛光处理要到位，以满足美观效果的要求。

在100%焊缝超声探伤检测并提供报告的基础上，还要有资质的检测部门派人员在现场抽检20％的焊缝，达到国家标准的要求。

3。

3.3拉索及悬空杆的定位、安装与检测：拉索式点连接全玻璃幕墙的施工与设计十分紧密，设计时必须预先考虑施工的步骤，尤其必须预先规定好张拉预应力的步骤，实际施工时必须严格按照规定的步骤进行，如果稍有改变,就有可能引起内力很大变化,会使支承结构严重超载，因此，施工人员必须清楚设计人员的意图，设计人员必须做好透彻的技术交底并在关键的施工阶段亲临现场指导。

安装顺序：在拉索与悬空杆的安装过程中要掌握好施工顺序，安装必须按:“先上后下，先竖后横”的原则进行安装。

竖向拉索的安装：根据图纸给定的拉索长度尺寸加1mm-3mm从顶部结构开始挂索呈自由状态，待全部竖向拉索安装结束后进行调整，调整顺序也是先上后下，按尺寸控制单元逐层将悬空杆调整到位.横向拉索的安装:待竖向拉索安装调整到位后连接横向拉索，横向拉索在安装前应先按图纸给定的长度尺寸加长1mm-3mm呈自由状态，先上后下按控制单元逐层安装,待合部安装结束后调整到位.3。

点式玻璃幕墙施工方案(1)一、施工准备点式玻璃幕墙的施工需要提前做好充分的准备工作。

首先需要确保施工现场的安全，包括设置必要的警示标识、防护设施等。

同时要对所需的材料、工具进行清点，确保施工过程中不会出现缺乏必要材料的情况。

二、土建工程在进行点式玻璃幕墙施工之前，需要对建筑的基础结构进行检查和维护。

确保基础结构的牢固和平整，以便后续的幕墙安装工作。

同时，对施工现场进行清理，确保施工区域的整洁。

三、幕墙结构安装点式玻璃幕墙的安装是整个施工过程中最关键的环节之一。

首先，要根据设计图纸进行结构的搭建，包括支架的安装、幕墙框架的组装等工作。

在此过程中，要确保结构的稳固性和垂直度，以保证幕墙的整体效果和安全性。

四、玻璃安装在幕墙结构安装完成后，就需要对玻璃进行安装。

这个过程需要特别注意玻璃的选择和处理，确保玻璃的质量和安全性。

同时，在玻璃安装过程中，要注意避免碰撞和划伤，确保玻璃表面的完整性。

五、密封胶施工密封胶是点式玻璃幕墙的重要组成部分，用于填充幕墙结构之间的空隙，保证幕墙的密封性和防水性。

在施工过程中，要选择适合的密封胶，并按照要求进行施工。

确保密封胶的均匀、牢固，以提高幕墙的整体质量。

六、施工验收完成点式玻璃幕墙施工后，需要进行详细的验收工作。

包括对幕墙结构的稳固性、玻璃的完整性、密封胶的牢固性等方面进行检查。

确保整个幕墙的施工符合设计要求和相关标准，达到使用要求。

结语点式玻璃幕墙的施工是一项复杂的工程，需要严格按照设计要求和施工规范进行操作。

只有在施工过程中严谨细致，才能保证幕墙的质量和安全性。

希望以上施工方案能够为点式玻璃幕墙的施工提供参考，确保施工过程顺利进行，幕墙质量可靠。

编号：TQC/K349点式玻璃幕墙安装工艺完整版In management, in order to make all the staff know what to do and what not to do, their responsibilities are of great significanee to the work of the whole enterprise, so as to mobilize the enthusiasm of the staff and become the driving force of enterprise product!on.［适用指导方向/规范行为/增强沟通/促进发展等场景］编写:审核:时间:部门:点式玻璃幕墙安装工艺完整版下载说明：本管理规范资料适合用于管理中，为使全体人员都知逍应该做什么，不应该做什么，以及明确自己的主要职责，所担负的职责对整个企业工作具有的意义和作用，从而把全体人员的工作积极性充分地调动起来，成为推动企业生产经营工作的动力。

可直接应用日常文档制作，也可以根据实际需要对其进行修改。

点式玻璃幕墙安装工艺1•安装工序钢结构安装f校准检验f驳接母座安装T校准检验T安装驳接系统T校准检验f安装玻璃-*调整检验—打胶—修补检验-玻璃清洗-清理现场一验收交工。

2质量控制及技术保证措施驳接式玻璃幕墙的性能气密性、水密性、抗震性能、荷载传递等重要的幕墙性能指标都是由驳接系统的安装精度来保证的,驳接系统是由驳接座、驳接爪、驳接头等组件有机的连接所构成的,它具有玻璃安装定位、幕墙变形补偿等功能,是点式驳接玻璃幕墙的核心部件。

驳接爪的定位、调整①驳接座的安装在母座焊接前,应在每缝玻璃缝位置,即母座中心线处拉好垂直向钢丝,在钢丝上作好空间定位点,点焊时应采定位头来控制母座的水平间隔、水平标高和与幕墙之间的距离,做到三维定位保证。

母座焊接安装精度,水平分格尺寸误差不大于2mm ,水平标高误差不大于土2mm ,进出位误差应不大于5mm0点式幕墙构件焊接焊材选择应与焊接母材相配套。

点式玻璃幕墙施工方案4.点式玻璃施工方法及专项技术措施4.1工程选用的主要材料及质量检验说明（1）玻璃a．本工程选用玻璃应符合国家标准中有关玻璃的规范。

浮法玻璃符合GB11614《浮法玻璃》“优等品”的技术指标；钢化玻璃符合GB9963-88《钢化玻璃》中优等品之规定。

所采用玻璃均为安全玻璃，其厚度应按业主及设计要求确定。

玻璃的外观质量和性能要求按国家现行标准GB70质保书、国内有关法定部门的商检报告、商检证书、代理商证书、销售许可证，验收合格后填写相关检查表，报公司质管部门审定符合要求后方可入库。

同时必须注意以下几点：A、各类硅胶产品外包装应标有商品名称、产地、厂名、厂址、生产日期和有效日期，严禁使用过期产品。

B、硅酮胶的储藏必须保持在经验的专业测绘技术人员从事此项工作。

b.用经纬仪、水准仪进行施工控制。

为了对大楼建筑整体控制和细部测量，布设测量控制网点，使幕墙的点接式接驳爪安装时能据此精确定位。

4.3.2细化设计a.根据现场测量的精确数据，细化设计,设计详细幕墙施工图,详细标明幕墙与前后、左右、上下坐标轴线及水平标高和垂直标高的尺寸关系，以便安装施工。

b.对于复杂的工程结构（如圆弧、转角、斜角），或建施图纸与实际尺寸有出入的部分，应在图纸中注明并得到甲方的书面同意。

c.设计材料生产加工图，玻璃组件生产加工图。

4.3.3安装施工准备工作程序a.构件在搬运吊装时不得碰撞和损坏和污染（1）所有幕墙单元零件，以垛叠包装安置在托板上并固定好，以便于提升作业，包装都用防水布包裹。

（2）运抵现场的货物/制品，要按工程进度表，制定搬运计划（包括运量、时间、运货楼层、起重设备使用时间等）。

（3）卸货时，确认货物的符号、数量以及是否有运输造成的损坏。

（4）确认与制品同时搬运的金属件（固定片、螺丝、五金件、附属部件）的数量。

（5）确认构件数量及是否有运输造成的损坏。

（6）如有出现损坏或数额不足，及时与公司联系解决。

点式玻璃幕墙的施工技术点式玻璃幕墙又称点驳接玻璃幕墙、点支式玻璃幕墙、点式无框玻璃幕墙、拉维来特玻璃幕墙等，具有钢结构的稳固性、玻璃的轻盈性以及机械的精密性等特点，点式玻璃幕墙充分利用了玻璃材料通透的特性，使建筑物内外空间融为一体，扩大了建筑物内部的空间感，同时也从外立面效果显示了建筑的结构美。

一、点支式玻璃幕墙的特性1。

通透性好：玻璃面板仅通过几个点连接到支撑结构上，几乎无遮挡，透过玻璃视线达到最佳，视野达到最大，将玻璃的透明性应用到极致。

2。

灵活性好：在金属紧固件和金属连接件的设计中，为减少、消除玻璃板孔边的应力集中，使玻璃板与连接件处于铰接状态，使得玻璃板上的每个连接点都可自由地转动，并且还允许有少许的平动，用于弥补安装施工中的误差，所以点支式玻璃幕墙的玻璃一般不产生安装应力，并且能顺应支撑结构受荷载作用后产生的变形，使玻璃不产生过度的应力集中。

同时，采用点支式玻璃幕墙技可以最大限度地满足建筑造型的需求。

3。

安全性好：由于点支式玻璃幕墙所用玻璃全都是钢化的，属安全玻璃，并且使用金属紧固件和金属连接件与支撑结构相连接，耐候密封胶只起密封作用，不承受荷载，即使玻璃意外破坏，钢化玻璃会破裂成碎片，形成所谓的“玻璃雨”，不会出现整块玻璃坠落的严重伤人事故。

4。

工艺感好：点支式玻璃幕墙的支撑结构有多种形式，支撑构件加工精细、表面光滑，具有良好的工艺感和艺术感，因此，许多建筑师喜欢选用。

5。

环保节能性好：点支式玻璃幕墙的特点之一是通透性好，因此在玻璃的使用上多选择无光污染的白玻、超白玻和低辐射玻璃等，尤其是中空玻璃的使用，节能效果更加明显。

二、点支式玻璃幕墙的施工技术（一）支承结构玻璃肋点支承在主体结构上，在玻璃肋上安装连接板或驳接爪，面板玻璃周角按照驳接爪的尺寸和留缝要求，在四角开孔，用安装在玻璃肋上连接板（或驳接爪）中的螺栓穿入面板玻璃孔中，与连接板（或驳接爪）紧固。

（二）施工工艺流程现场测量放线→安装（预埋）铁件→安装钢管立柱→安装钢管横梁→安装不锈钢拉杆→钢结构检查验收→除锈刷油漆→安装玻璃→玻璃打胶→清理玻璃表面→竣工验收。

点式玻璃幕墙施工工艺1 施工工艺流程2 施工要点（1）测量放线按照设计轴线及标高，分别测量支撑钢梁，各钢爪支撑件纵横向、横轴向轴线及标高，满足幕墙支撑结构、钢爪定位要求。

（2）驳接爪连接件施工开始进行焊接雨棚骨架，玻璃雨棚骨架主龙骨为304不锈钢构件，选用的型号均要符合国家规定的结构计算强度。

焊接需符合归家规定的标准，焊接必须连续不断，不漏焊、不夹渣，且无未融合缺陷，焊高则符合设计要求。

不锈钢主龙骨通过角钢与主体结构的焊接，然后用不锈钢螺栓紧固件固定左右两侧的镀锌角钢转接件上。

（3）玻璃留孔复核根据现场的定位尺寸，对预留的玻璃孔进行复核，确保定位精准的条件下进行下道工序的施工。

（4）玻璃下料依据设计图纸和现场实际结构的定位，按照调整的尺寸，经复核后对进行玻璃下料。

该部位施工重点控制应在于玻璃下料环节，由于玻璃应根据雨棚外立面形状进行加工，且采用点式玻璃幕墙，对于驳接孔洞留设的位置应计算精确，则在下料过程中应多次到现场进行尺寸的符合，确保无误后交由厂家进行加工。

（5）驳接爪安装根据设计图分格尺寸进行实测后，确定雨缝不锈钢爪型号，安装不锈钢爪，用螺钉将不锈钢爪与接驳座连接，所有钢爪安装完后，再进行一次调整，调整时可以采取拉通线的方法，调整钢爪角度，使得驳接爪横向与纵向分别共线，调好后固定驳接爪。

（6）玻璃面板安装按设计图分格尺寸进行实测后，将先前编号的玻璃进行数量、尺寸、质量等方面女的复验后进行安装，安装时，先将玻璃吊送至安装位置，其次将接驳头螺栓插入驳接爪孔，装上垫片。

旋入螺母，然后进行玻璃缝调整、紧固。

（7）清理嵌缝、打胶在玻璃边缘包覆一圈不锈钢槽，一方面起到保护作用，另一方面用于与边缘的打胶固定密封作用，打胶前需要对胶缝进行清理，将胶缝处的各类灰尘清理干净，然后粘结美纹纸，最后注胶，但是在注胶的过程中，首先需要控制好注胶的速度，不能时快时慢，一大锅要确保注胶速度均匀，避免胶缝不饱满和出现气泡的情况，注胶时玻璃的反面需要用油灰刀刮胶，与注胶同时进行，注胶一段时间后，正面胶缝用油灰刀迅速刮平胶缝，并将美纹纸清理干净。
