利用PXE批量克隆机器的一些方法

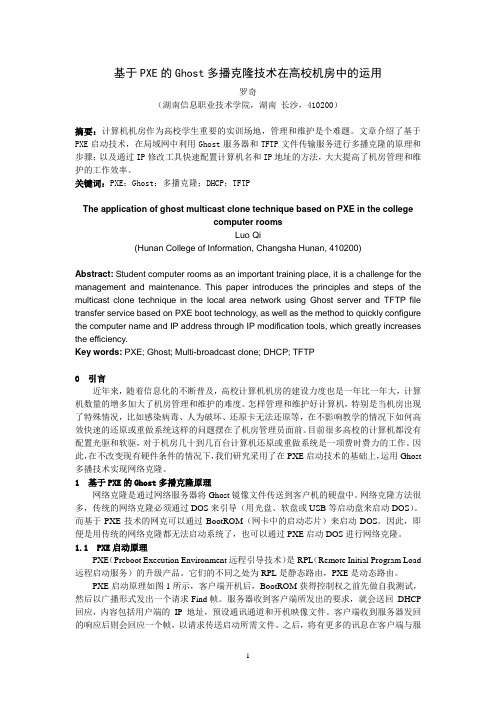

基于PXE的Ghost多播克隆技术在高校机房中的运用罗奇（湖南信息职业技术学院，湖南长沙，410200）摘要：计算机机房作为高校学生重要的实训场地，管理和维护是个难题。

文章介绍了基于PXE启动技术，在局域网中利用Ghost服务器和TFTP文件传输服务进行多播克隆的原理和步骤；以及通过IP修改工具快速配置计算机名和IP地址的方法，大大提高了机房管理和维护的工作效率。

关键词：PXE；Ghost；多播克隆；DHCP；TFTPThe application of ghost multicast clone technique based on PXE in the collegecomputer roomsLuo Qi(Hunan College of Information, Changsha Hunan, 410200)Abstract: Student computer rooms as an important training place, it is a challenge for the management and maintenance. This paper introduces the principles and steps of the multicast clone technique in the local area network using Ghost server and TFTP file transfer service based on PXE boot technology, as well as the method to quickly configure the computer name and IP address through IP modification tools, which greatly increases the efficiency.Key words: PXE; Ghost; Multi-broadcast clone; DHCP; TFTP0 引言近年来，随着信息化的不断普及，高校计算机机房的建设力度也是一年比一年大，计算机数量的增多加大了机房管理和维护的难度。

OCCUPATION163职 业计算机局域网如何实现PXE网络克隆文/李明祥一、工具包含的文件Tftpd32.exe：DHCP服务器和TFTP服务器软件，放置于网络克隆的服务器上，用于给网络克隆的客户端分配IP地址和传送启动文件。

GhostSrv8.2.exe：GHOST服务器端软件，用于网络克隆的备份和恢复。

网吧专用网络克隆使用说明.doc：使用说明文件。

二、工具系统运行的环境第一，要有良好的网络环境，网线、交换机无故障。

第二，网络克隆服务器可以是网络内的任何一台计算机，系统可以是Windows XP/2000/20003。

GHOST备份文件放在这台电脑上。

第三，客户机一定支持PXE启动，可以是带PXE启动ROM的主板网卡，也可以是带PXE启动的独立网卡，不需要软驱、光驱、U盘启动。

三、工具使用的软件工具以RAR压缩包（MSI.rar）的形式提供，要解压缩到准备用作网络克隆服务器上，如图1所示。

１．ｔｆｔｐｄ３２．ｅｘｅ这是DHCP服务器和FTP服务器软件。

DHCP服务器负责给客户端分配IP地址。

FTP服务器负责向用户端传送启动文件和GHOST软件。

２．ＧｈｏｓｔＳｒｖ．ｅｘｅ这是GHOST服务器端软件，负责向客户端传送映像文件。

３．ｍｓｉ．ｐｘｅ微星PXE启动菜单。

４．ｍｓｉ．ｓｙｓ微星客户端启动文件和GHOST软件包。

四、使用工具网络克隆的步骤第一步：配置服务器端的IP地址、子网掩码、网关；第二步：启动tfptd32，设置DHCP服务器；第三步：启动G h o s t S r v ，设置G H O S T 映像文件路径、GHOST模式等第四步；客户端开机设置BIOS；第五步：PXE网络启动客户端；第六步：回应GHOST提示，开始GHOST。

五、网络克隆的步骤详解１．配置服务器端的ＩＰ地址、子网掩码、网关每组网络克隆的客户机和服务器最好是在同一台交换机内，并且该交换机要与主交换机断开，检验作为服务器的电脑是否配置I P 地址等项。

用PXE技术实现网络克隆大多学校网管教师在使用GHOST软件恢复系统时想必都遇到过这样的情况：备份文件(*.GHO)被删除，无法从硬盘、软盘或光盘引导到DOS系统（硬盘DOS系统被破坏，没有光驱、软驱），这时只好拆硬盘“对拷”。

现在网络克隆技术为我们提供了另一个解决问题的思路，不仅可以解决客户机无法从本机恢复系统的问题，还可以轻松完成机房软件系统的更新。

一、单机克隆与网络克隆的对比单机克隆是在本机能正常启动到DOS环境情况下，运行GHOST个人版，把保存在本机上的GHOST备份文件（*.GHO）恢复到本机硬盘或分区。

网络克隆则是在客户机上运行GHOST客户端（DOS环境），而在服务器上运行GHOST CAST SERVER（一般在WINDOWS环境），进行“多播”克隆。

目前使用的大多是Symantec Norton GHOST8.x企业版。

与单机克隆相比,网络克隆有三个特点：①网络克隆所需的镜像备份文件不在客户端，不容易被破坏。

②即便客户机不能正常引导到DOS，也可以通过PXE技术，用网卡启动。

③网络克隆可同时完成几十台计算机的系统安装。

二、网络克隆的思路1．在WIN2000 SEVER环境的服务器上安装Symantec Norton GHOST8.0企业版，使用Ghost 多点播服务（Multicast Server），将硬盘或分区的映像复制到客户端，这样就实现了不拆机、安全、快速地进行网络硬盘复制。

2．在客户端利用PXE技术，通过网卡启动到DOS环境，运行GHOST客户端，接收多播文件。

当然，这需要在服务器端做好以下设置：①准备好硬盘或分区备份文件（*.GHO）。

②制作PXE启动映像文件（*.PXE）。

③设定PXE启动服务。

三、网络克隆的过程1．分区制作备份在带光驱、硬盘的客户机上安装好系统和常用软件，使用Ghost进行系统制作备份，有整个硬盘（Disk）和分区（Partition）两种方式。

一直考虑着写这个教程，由于前面很多这类的文章，我都看过了，他们都写的很好，我这里算是做一些细节性的补充，若有不周，请达人们指出，算是相互学习吧（在这里，申明一下，若要转贴，请注明天下网盟，谢谢了）前提工作，准备好三个软件，（我用的是三个，偏向简单明了型的）企业版的ghost，3com.dabs,tftp32. 1，制作PXE启动文件：安装企业版的GHOST，此主题相关图片如下：下载相关的网卡的NDIS2驱动，正如王钰清大哥所言，官网一定会提供你的网卡的NDIS2驱动的。

（去你所购主板官网上下载，以我的华硕a8v-e se为例）此主题相关图片如下：此主题相关图片如下：然后用企业版的GHOST编译一个*.sys文件，照着我的图做吧。

你已经安装了企业版GHOST，在程序里会有一个symantec ghost 选择第二项，Ghost boot wizard此主题相关图片如下：制作PXE网克所要的文件，有两个TCP/IP network 的东东是不？我们选择带有GHOST的那项，至于为什么，不多讲明，我们要的是网克，不带GHOST怎么刻？此主题相关图片如下：点一步，我们会发现好多已经加载好的驱动，但没有我想要的，所以我得重新增加，选择ADD，此主题相关图片如下：会出现两种驱动类型，我们下的是NDIS2驱动，所以选择ndis2 driver，然后浏览到你所下的*.dos文件此主题相关图片如下：此主题相关图片如下：下一步，之后，会提示你给他起个名字，随便起啦，我叫他123此主题相关图片如下：再下一步，会提示你使用什么样的DOS系统，他默认是PC-DOS，MS-DOS要软件从98安装盘中提出。

就按默认走吧，条件有限，反正知道怎么做才重要。

此主题相关图片如下：下一步，下一步，会提示你是用DHCP（自动分配IP）还是指定IP（你自己选择吧，选择指定IP的只是给自己增加工作。

）我选择是的是DHCP此主题相关图片如下：下一步啦，会出现给他起个名字，保存到桌面，我叫他1.sys（我们要的就是这个文件，），呵呵此主题相关图片如下：此主题相关图片如下：等下继续，累死了(下面就要用到3com-dabs了)此主题相关图片如下：粗略安装吧：此主题相关图片如下：制作PXE启动文件，程序里的3com boot services 我们选择boot image editor 制作映像文件此主题相关图片如下：此主题相关图片如下：到这里，我选择PXE menu boot：此主题相关图片如下：选择(Add)你刚才制作的1.sys文件，然后save，制作成*.pxe此主题相关图片如下：此主题相关图片如下：3COM-dabs使命完成了。

用PXE技术实现网络克隆大多学校网管教师在使用GHOST软件恢复系统时想必都遇到过这样的情况：备份文件(*.GHO)被删除，无法从硬盘、软盘或光盘引导到DOS系统（硬盘DOS系统被破坏，没有光驱、软驱），这时只好拆硬盘“对拷”。

现在网络克隆技术为我们提供了另一个解决问题的思路，不仅可以解决客户机无法从本机恢复系统的问题，还可以轻松完成机房软件系统的更新。

一、单机克隆与网络克隆的对比单机克隆是在本机能正常启动到DOS环境情况下，运行GHOST个人版，把保存在本机上的GHOST备份文件（*.GHO）恢复到本机硬盘或分区。

网络克隆则是在客户机上运行GHOST客户端（DOS环境），而在服务器上运行GHOST CAST SERVER（一般在WINDOWS环境），进行“多播”克隆。

目前使用的大多是Symantec Norton GHOST8.x企业版。

与单机克隆相比,网络克隆有三个特点：①网络克隆所需的镜像备份文件不在客户端，不容易被破坏。

②即便客户机不能正常引导到DOS，也可以通过PXE技术，用网卡启动。

③网络克隆可同时完成几十台计算机的系统安装。

二、网络克隆的思路1．在WIN2000 SEVER环境的服务器上安装Symantec Norton GHOST8.0企业版，使用Ghost 多点播服务（Multicast Server），将硬盘或分区的映像复制到客户端，这样就实现了不拆机、安全、快速地进行网络硬盘复制。

2．在客户端利用PXE技术，通过网卡启动到DOS环境，运行GHOST客户端，接收多播文件。

当然，这需要在服务器端做好以下设置：①准备好硬盘或分区备份文件（*.GHO）。

②制作PXE启动映像文件（*.PXE）。

③设定PXE启动服务。

三、网络克隆的过程1．分区制作备份在带光驱、硬盘的客户机上安装好系统和常用软件，使用Ghost进行系统制作备份，有整个硬盘（Disk）和分区（Partition）两种方式。

单位有两个计算机房，各有30台电脑，时间长了，好多电脑感染了病毒，运行速度很慢，有些软件也该升级了，因此我想把机房的电脑全部重装系统。

但机房的电脑是三年前购买的，没有光驱、软驱，主板没有网络克隆功能，网卡也不支持PXE启动，而且还有三种不同型号网卡，这该怎么办呢？经过一番对比、试验，我终于用Maxdos 7.0成功为每台机器重装了系统。

下面向大家介绍具体的方法：一、安装Maxdos下载Maxdos7.0标准版，它是个只有7.67MB体积的小软件，然后通过网络教室软件把它传到各台计算机上逐一安装，虽然有点麻烦，但却一劳永逸，以后就可以用这个软件对计算机进行维护或网络克隆了。

二、制作母盘镜像把其中一台电脑的C盘格式化，全新安装Windows XP SP3操作系统，在线升级系统到最新版，装上所需的常用软件，进行一番优化设置后，用Maxdos 7.0自带的Ghost工具制作一个系统盘的镜像文件，作为进行网络克隆的母盘备用。

这个过程一定注意保证系统的纯净。

备份完成后把镜像文件拷贝到教师机备用。

三、设置网络克隆服务端下载Maxdos7.0网络克隆服务端，它是一个绿色软件，解压运行后，出现如图1所示的界面，进行如图的设置。

图1在“启动网卡”后面的IP地址是服务端传输至客户端的网卡IP地址，服务端会自动识别出来。

在起始IP位置中设置DHCP分配的IP地址开始段。

注意一定要和服务端IP在同一个网段内，这里我用的是1号机的IP地址192.168.0.11。

子网掩码设为255.255.255.0。

其他选项保持默认设置即可。

设置好后单击保存，进入“克隆设置”选项（图2）。

图2会话名称默认为MAX，不能修改。

由于我们是网络克隆至客户端，所以在“选择克隆任务”项选中“恢复镜像”。

“选择模式”为“普通模式”。

在“镜像文件路径”项中浏览找到前面做好的Ghost镜像文件。

完成后单击下一步，在出现的窗口中选中“分区克隆”。

在“自动参数（计划任务）”中设为“连接30个客户机自动开始”，这样只要把30台学生机打开进入到Maxdos 7.0的自动网络克隆状态，服务端就会自动开始传输数据。

（超级⼀键⽹克）PXE⽹克最详细图⽂教程（超级⼀键⽹克）PXE⽹克最详细图⽂教程什么叫做⽹克？⽹克就是⽹络克隆的简称，说⽩了就是通过⽹络进⾏ghost操作，最典型的应⽤就是给⼀台或多台没光驱没软驱也不能进⾏闪存引导的没有预装系统的电脑裸机同时安装操作系统（⽹吧应⽤的最⼴泛了）。

假如你对此软件有兴趣那么就继续往下看吧。

进⾏⽹克需要的条件： ⼀键⽹克软件：超级⼀键⽹克（本站软件栏⾥有下载），当然其他的⽹克软件也可以。

⼀台已经装好系统的机器（操作系统98以上即可，推荐XP）⽤作服务器。

⼀台已经装好全部软件并且配置好的机器作为母盘，当然，如果你只对系统盘进⾏⽹克的话，这台机器也可以兼做服务器，但是如果你想全盘⽹克的话，那就需要另外⼀台机器做服务器了，道理嘛，因为做全盘镜像的时候镜像⽂件当然不可能放在源盘上，⽽必须放在另外⼀块硬盘上，就好象你左⼿永远不可能摸到左⼿的⼿背⼀样，呵呵。

其它客户机，数量255台以下，当然多于255台也可以，只是下⾯的IP地址和⼦⽹掩码要重新配置，⼤家参看有关资料。

不过我想⼤家⼀次⽹克也不可能会有那么多台机器的，呵呵。

注意事项：⾸先，这些机器间物理⽹络要保持畅通（废话！）。

另外，如果你的⽹吧是杂牌军的话，那就不要试了，因为每台机器的配置如果不⼀样的话，所装的驱动也不⼀样，否则⽹克后可能有太多的不可预知的后果，经常蓝屏肯定是家常便饭了，当然也有可能根本就启动不了。

以上说的配置主要是显卡和主板（如果你的声卡是集成的话）。

硬盘⽆所谓，但要注意，⽬标盘的容量⼀定要⼤于母盘。

当然了，最好是配置完全⼀样，这样基本上不会出什么问题。

当然，如果你的机器配置不⼀样的话，也可以进⾏⽹克，⼤家可以把⾬林⽊风ghost版⾥⾯的ghost⽂件提取出来作为镜像，这样也⽐⼀台⼀台装系统要快得多了。

不过那应该是分区⽹克，具体⽅法你学会了全盘⽹克那⾃然不在话下。

下⾯开⼯。

第⼀步，制作镜像，如果只制作系统盘的镜像，那么在单机操作就⾏了。

HT INDS智能网络分发系统用户使用手册（版本号：2.0.20091102）HT SOFTWARE目录一、HT INDS智能网络分发系统介绍 (1)1、功能介绍 (1)2、工作原理 (1)二、HT INDS安装向导 (2)1、软件的获取 (2)2、软件的安装 (2)三、INDS系统配置向导 (9)1、登录系统 (9)2、设置运行配置 (10)3、启动INDS系统服务器 (14)4、修改web配置管理 (19)四、客户端WINPE系统制作及网络克隆流程制定 (21)1、WINPE系统制作 (21)2、网络克隆流程制定 (21)五、母盘镜像文件制作 (23)1、制作磁盘镜像文件 (23)2、制作分区镜像文件 (24)3、制作分区镜像文件 (24)六、系统需求及常见问题 (25)1、系统要求： (25)2、常见问题 (25)一、HT INDS智能网络分发系统介绍1、功能介绍HT INDS 智能网络分发系统是基于多播技术的网络文件分发系统，可用于磁盘、文件、目录类映像文件的网络克隆，可快速、大量的分发文件数据到各个客户机，帮助裸机快速的建立系统应用环境。

INDS系统可运用于学校机房、网吧、工厂等电脑数量较多、环境较为一致的地方，帮助快速安装恢复电脑系统。

HT INDS系统运行于windows系统平台上。

2、工作原理后天网络克隆系统结构如下图。

后天网络克隆执行流程：1、客户机从网卡启动，通过INDS服务器（网络克隆服务器）取得winpe系统。

2、当进入winpe系统之后，运行事先编制的克隆流程，从INDS服务器下载母盘镜像文件到本地，完成克隆。

3、重新启动机器，选择从本地硬盘启动即可进入克隆好的系统。

二、HT INDS安装向导1、软件的获取HT INDS 智能网络分发系统软件可以从后天网站（）免费下载。

下载地址：/download.asp2、软件的安装安装之前请确认系统中已安装IIS，web管理界面需要IIS支持。

侯戎（广州市委党校花都分校，广东广州５１０８００）将是多方向的、扩散性的，任何一个单元都可以和所有其它单元发生信息联系。

民众将成为普遍密切联系的整体，而管理机构将成为相对弱势机构和真正的服务机构，主导社会的将不再是各类管理机构，而是广大民众。

这种社会结构将确保民主得到彻底、全面的实现，而这正是互联网技术将带给我们的。

在互联网技术出现之前，民众之间的普遍联系有时会成为可能，但那通常需要人们的主观努力和付出高昂成本代价，而且联系通常是短暂的、偶然的、人为的，而非长期的、必然的和自然的。

通过互联网技术实现的民众之间的普遍联系则是极为自然的、便捷的和低成本的。

因此，互联网的出现和大规模应用，将使人类历史上第一次广大民众之间的普遍横向联系成为可能，使得社会结构从等级层次结构过渡到网络扩散结构，从而保证社会民主的最终和广泛地确立，这将是人类文明发展进程中的一次质变。

４互联网对于社会文化的影响互联网的出现，将使社会文化模式发生剧变，后现代主义将成为社会文化的主流，多元化、个体化、动态化将成为社会文化的主要特征，社会文化发展将变得空前的自由和繁荣。

传统价值观和人生观将失去其统治地位，而成为多元价值观中的一种。

权威和专家将仅仅被看作某一领域的暂时领先者，而失去其衍生特权，任何社会成员都可以从事过去只有少数社会精英才能从事的高度创造性活动，每个人成为专家的可能性将极大提高，专家和大众之间的差距将迅速减少。

互联网将使得人类社会中的任何成员都能够获得和加工庞大的、多元化的、甚至互相矛盾的信息，从而使得最早出现在少数社会精英身上的后现代主义思潮迅速扩散到全社会，成为社会文化的主流模式。

互联网将彻底改变传统社会文化教育模式，使得个别化教学和远程教学成为主要教学模式，自学成为主要学习方式，从根本上提高教学和学习效率。

学校将失去其原有功能而消亡，或演变为松散的社会公益机构，成为为儿童和青少年提供社会交往和活动机会以帮助其更好实现社会化的公众场所。

网络克隆之PXE篇—详解网络克隆在现在的网络（网吧）维护中是越来越流行啦，相信网维的朋友都用过Ghost 吧。

何谓网络克隆？顾名思义，就是通过网络把一块硬盘上的数据通过网络GHOST到其它硬盘中，网络克隆有许多种方法，而PXE网克就是其中的一种，一般的网克都需要通过DOS 环境引导，而PXE最大的好处就是不需要DOS环境，也不需要硬盘上有任何的数据。

下面我就结合自己的实际操作过程讲讲这PXE网克。

要进行PXE网克,首先我们要简单的了解一下什么是PXE。

PXE是Preboot Execution Environment的缩写(预置启动环境),是RPL的升级品，两者之间的不同之处就是，RPL是静态路由，PXE是动态路由。

也就是说，RPL是根据网卡上的ID号加上其它的记录组成的Frame向server发出请求，而server那里要求已经有了这个ID 数据，匹配成功才能进行远程启动；而PXE是则是根据服务器端收到的工作站MAC地址（就是网卡号），使用DHCP服务给这个MAC地址动态地指定一个IP地址，而不需要预先存在客户机的数据。

下面结合PXE网克过程简单的说一下PXE的启动原理：1、当客户机开机后，PXE BOOT ROM以广播的形式先发出一个请求FIND帧；2、服务端收到客户机的请求后，就会给一个DHCP回应，内容包括客户机的IP地址，预设通讯通道及启动映像文件。

否则，服务器会忽略这个请求。

3、客户面收到DHCP回应后，则会响应一个FRAME，以请求传送启动文件。

4、之后，服务端将和客户机再进行一系列应答，以决定启动的一些参数。

这时需要用到TFTP协议了，BOOTPROM是通过TFTP协议从服务器下载启动文件的。

（这边涉及到TCP/IP通讯原理，就不再赘述啦！）5、客户机使用TFTP协议接收启动文件后，将控制权转交给启动块，来引导系统，完成远程启动过程。

了解了PXE的简单原理，下面我们就可以正式切入网克主题啦。
