⽓缸⼯作原理介绍缸⼯作原理介绍⼀、单作⽤⽓缸单作⽤⽓缸只有⼀腔可输⼊压缩空⽓,实现⼀个⽅向运动。
其活塞杆只能借助外⼒将其推回;通常借助于弹簧⼒,膜⽚张⼒,重⼒等。
单作⽤⽓缸的特点是:1)仅⼀端进(排)⽓,结构简单,耗⽓量⼩。
2)⽤弹簧⼒或膜⽚⼒等复位,压缩空⽓能量的⼀部分⽤于克服弹簧⼒或膜⽚张⼒,因⽽减⼩了活塞杆的输出⼒。
3)缸内安装弹簧、膜⽚等,⼀般⾏程较短;与相同体积的双作⽤⽓缸相⽐,有效⾏程⼩⼀些。
4)⽓缸复位弹簧、膜⽚的张⼒均随变形⼤⼩变化,因⽽活塞杆的输出⼒在⾏进过程中是变化的。
由于以上特点,单作⽤活塞⽓缸多⽤于短⾏程。
其推⼒及运动速度均要求不⾼场合,如⽓吊、定位和夹紧等装置上。
单作⽤柱塞缸则不然,可⽤在长⾏程、⾼载荷的场合。
⼆、双作⽤⽓缸双作⽤⽓缸指两腔可以分别输⼊压缩空⽓,实现双向运动的⽓缸。
其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和⾮缓冲式等。
此类⽓缸使⽤最为⼴泛。
1)双活塞杆双作⽤⽓缸双活塞杆⽓缸有缸体固定和活塞杆固定两种。
缸体固定时,其所带载荷(如⼯作台)与⽓缸两活塞杆连成⼀体,压缩空⽓依次进⼊⽓缸两腔(⼀腔进⽓另⼀腔排⽓),活塞杆带动⼯作台左右运动,⼯作台运动范围等于其有效⾏程s的3倍。
安装所占空间⼤,⼀般⽤于⼩型设备上。
活塞杆固定时,为管路连接⽅便,活塞杆制成空⼼,缸体与载荷(⼯作台)连成⼀体,压缩空⽓从空⼼活塞杆的左端或右端进⼊⽓缸两腔,使缸体带动⼯作台向左或向左运动,⼯作台的运动范围为其有效⾏程s的2倍。
适⽤于中、⼤型设备。
双活塞杆⽓缸因两端活塞杆直径相等,故活塞两侧受⼒⾯积相等。
当输⼊压⼒、流量相同时,其往返运动输出⼒及速度均相等。
2)缓冲⽓缸对于接近⾏程末端时速度较⾼的⽓缸,不采取必要措施,活塞就会以很⼤的⼒(能量)撞击端盖,引起振动和损坏机件。
为了使活塞在⾏程末端运动平稳,不产⽣冲击现象。
在⽓缸两端加设缓冲装置,⼀般称为缓冲⽓缸。
其⼯作原理是:当活塞在压缩空⽓推动下向右运动时,缸右腔的⽓体经柱塞孔4及缸盖上的⽓孔8排出。
双气缸工作原理
双气缸工作原理是指在某些机械装置中使用两个气缸来完成工作任务的一种方法。
这种工作原理通常应用于需要具备更大力量或更高效率的装置中。
下面将详细介绍双气缸工作原理的步骤和机制。
首先,双气缸工作原理依赖于两个气缸的配合工作。
通常,这两个气缸被称为主气缸和辅助气缸。
主气缸通常负责提供主要的工作力量,而辅助气缸则负责协助主气缸完成工作任务。
两个气缸可以通过各种机械或电气连接方式来实现同步工作。
其次,在具体的工作过程中,主气缸和辅助气缸的工作节奏是相互协调的。
通常,主气缸先进行工作,辅助气缸在主气缸完成动作之后才开始工作。
主气缸的工作通常包括推动或拉动某种物体,辅助气缸的工作则可能是对物体进行稳定支撑或辅助推动。
在双气缸工作原理中,主气缸和辅助气缸的工作分别由不同的气源供应。
通常,主气缸和辅助气缸会通过连通的气管连接到主控制系统,主控制系统负责控制两个气源的供气和排气,从而实现对两个气缸的工作控制。
此外,双气缸工作原理的机械结构设计也非常重要。
为了确保两个气缸的同步工作,通常需要对主气缸和辅助气缸进行合理的设置和布置。
例如,两个气缸的活塞行程应该相等,气源的供应压力也需要进行精确控制,以确保两个气缸的工作效果一致。
综上所述,双气缸工作原理通过两个气缸的协同工作实现了更大力量或更高效率的工作效果。
这种原理在许多机械装置中都有应用,例如液压机械、工业机器人等。
神威气动 文档标题:费斯托双杆气缸一、费斯托双杆气缸的介绍:引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。
二、气缸种类:①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。
②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。
③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。
它的密封性能好,但行程短。
④冲击气缸:这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以做功。
⑤无杆气缸:没有活塞杆的气缸的总称。
有磁性气缸,缆索气缸两大类。
做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。
此外,还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:2:端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。
3:活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气,设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

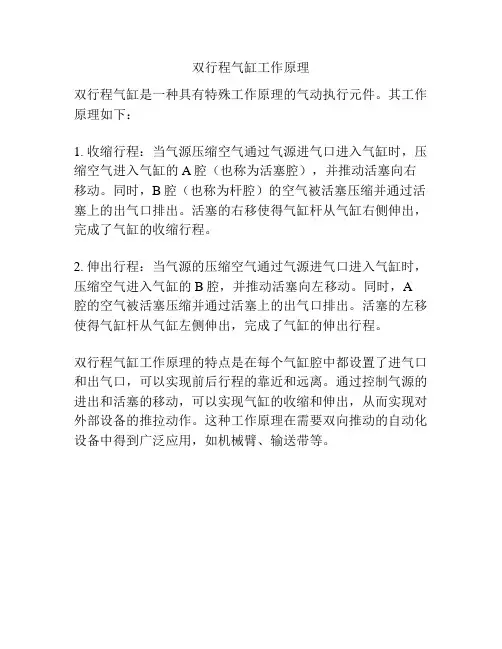

双行程气缸工作原理
双行程气缸是一种具有特殊工作原理的气动执行元件。
其工作原理如下:
1. 收缩行程:当气源压缩空气通过气源进气口进入气缸时,压缩空气进入气缸的A腔(也称为活塞腔),并推动活塞向右移动。
同时,B腔(也称为杆腔)的空气被活塞压缩并通过活塞上的出气口排出。
活塞的右移使得气缸杆从气缸右侧伸出,完成了气缸的收缩行程。
2. 伸出行程:当气源的压缩空气通过气源进气口进入气缸时,压缩空气进入气缸的B腔,并推动活塞向左移动。
同时,A
腔的空气被活塞压缩并通过活塞上的出气口排出。
活塞的左移使得气缸杆从气缸左侧伸出,完成了气缸的伸出行程。
双行程气缸工作原理的特点是在每个气缸腔中都设置了进气口和出气口,可以实现前后行程的靠近和远离。
通过控制气源的进出和活塞的移动,可以实现气缸的收缩和伸出,从而实现对外部设备的推拉动作。
这种工作原理在需要双向推动的自动化设备中得到广泛应用,如机械臂、输送带等。
双杆气缸工作原理

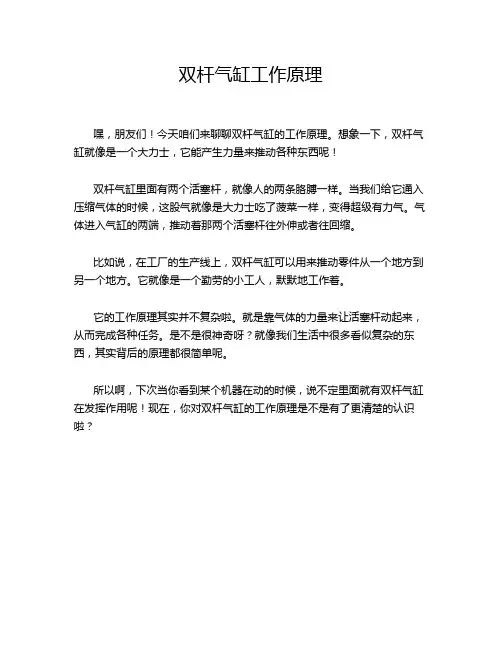

嘿,朋友们!今天咱们来聊聊双杆气缸的工作原理。
想象一下,双杆气缸就像是一个大力士,它能产生力量来推动各种东西呢!
双杆气缸里面有两个活塞杆,就像人的两条胳膊一样。
当我们给它通入压缩气体的时候,这股气就像是大力士吃了菠菜一样,变得超级有力气。
气体进入气缸的两端,推动着那两个活塞杆往外伸或者往回缩。
比如说,在工厂的生产线上,双杆气缸可以用来推动零件从一个地方到另一个地方。
它就像是一个勤劳的小工人,默默地工作着。
它的工作原理其实并不复杂啦。
就是靠气体的力量来让活塞杆动起来,从而完成各种任务。
是不是很神奇呀?就像我们生活中很多看似复杂的东西,其实背后的原理都很简单呢。
所以啊,下次当你看到某个机器在动的时候,说不定里面就有双杆气缸在发挥作用呢!现在,你对双杆气缸的工作原理是不是有了更清楚的认识啦?。
双作用气缸工作原理
双作用气缸是根据气缸的作用原理,用一种活塞将两个独立的缸体连接起来,同时兼有两种工作模式,具有很好的可靠性和稳定性。
它主要用于对气体或液体做功。
双作用气缸在一定的条件下,可作直线往复运动。
双作用气缸还可实现单向运动,在同一行程内可完成吸气、排气和压缩等动作。
双作用气缸分为两个工作腔,一个工作腔有活塞、缸筒和活塞环,另一个工作腔有活塞杆、滑块和端盖。
活塞杆作往复运动,滑块在缸内做上下运动,端盖作轴向移动。
两个工作腔间通过端盖上的方孔和活塞环相连接,活塞环的一端与活塞杆相连,另一端与端盖相连接。
双作用气缸有两个动作过程:
1.活塞在进气口被压缩,形成真空吸力;
2.活塞在出气口被排出气体所推动,形成反冲力;
3.当活塞被推至静止时,活塞杆被伸出或压缩。
双作用气缸
是由两个独立的气缸组成的一种多功能气缸。
其结构简单紧凑、动作灵活可靠、易于实现自动化控制等特点。
—— 1 —1 —。

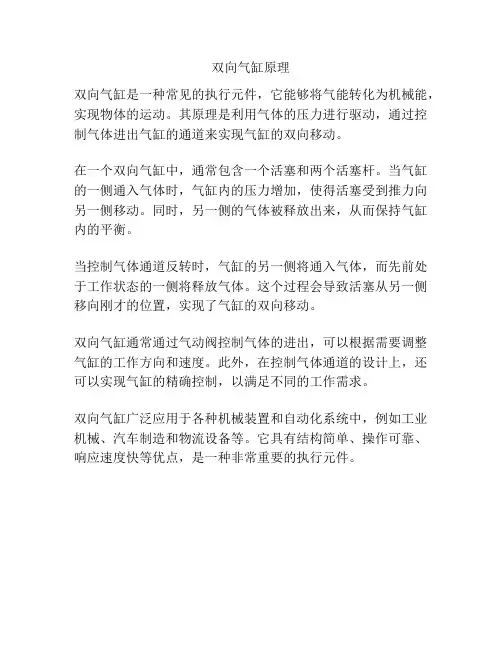

双向气缸原理
双向气缸是一种常见的执行元件,它能够将气能转化为机械能,实现物体的运动。
其原理是利用气体的压力进行驱动,通过控制气体进出气缸的通道来实现气缸的双向移动。
在一个双向气缸中,通常包含一个活塞和两个活塞杆。
当气缸的一侧通入气体时,气缸内的压力增加,使得活塞受到推力向另一侧移动。
同时,另一侧的气体被释放出来,从而保持气缸内的平衡。
当控制气体通道反转时,气缸的另一侧将通入气体,而先前处于工作状态的一侧将释放气体。
这个过程会导致活塞从另一侧移向刚才的位置,实现了气缸的双向移动。
双向气缸通常通过气动阀控制气体的进出,可以根据需要调整气缸的工作方向和速度。
此外,在控制气体通道的设计上,还可以实现气缸的精确控制,以满足不同的工作需求。
双向气缸广泛应用于各种机械装置和自动化系统中,例如工业机械、汽车制造和物流设备等。
它具有结构简单、操作可靠、响应速度快等优点,是一种非常重要的执行元件。

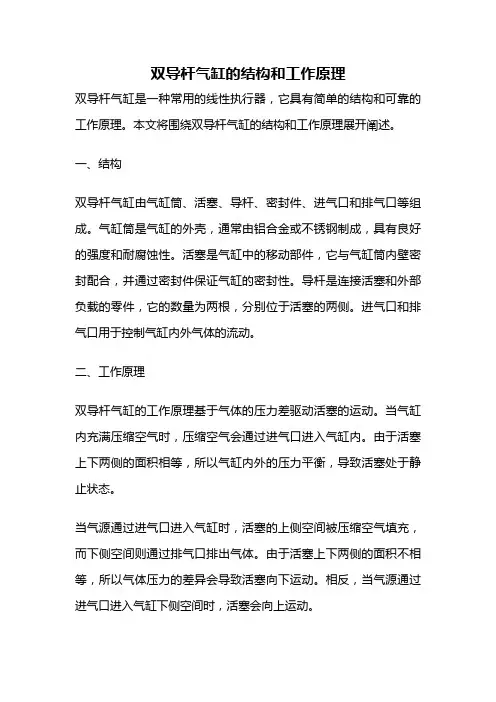

双导杆气缸的结构和工作原理双导杆气缸是一种常用的线性执行器,它具有简单的结构和可靠的工作原理。
本文将围绕双导杆气缸的结构和工作原理展开阐述。
一、结构双导杆气缸由气缸筒、活塞、导杆、密封件、进气口和排气口等组成。
气缸筒是气缸的外壳,通常由铝合金或不锈钢制成,具有良好的强度和耐腐蚀性。
活塞是气缸中的移动部件,它与气缸筒内壁密封配合,并通过密封件保证气缸的密封性。
导杆是连接活塞和外部负载的零件,它的数量为两根,分别位于活塞的两侧。
进气口和排气口用于控制气缸内外气体的流动。
二、工作原理双导杆气缸的工作原理基于气体的压力差驱动活塞的运动。
当气缸内充满压缩空气时,压缩空气会通过进气口进入气缸内。
由于活塞上下两侧的面积相等,所以气缸内外的压力平衡,导致活塞处于静止状态。
当气源通过进气口进入气缸时,活塞的上侧空间被压缩空气填充,而下侧空间则通过排气口排出气体。
由于活塞上下两侧的面积不相等,所以气体压力的差异会导致活塞向下运动。
相反,当气源通过进气口进入气缸下侧空间时,活塞会向上运动。
双导杆气缸的特点在于其双导杆的设计,这使得气缸在工作过程中能够提供更高的负载能力和更好的刚性。
导杆的作用是确保活塞的运动轨迹准确无误,避免了因活塞偏斜而导致的摩擦和磨损。
双导杆气缸常见的应用领域包括自动化生产线、机床设备、物流输送系统等。
在这些领域中,双导杆气缸通常用于实现线性运动、推拉、举升、夹紧等动作。
由于其结构简单、可靠性高,同时又能够提供较大的负载能力,因此受到了广泛的应用。
总结起来,双导杆气缸是一种常用的线性执行器,其结构简单可靠,工作原理基于气体的压力差驱动活塞的运动。
它通过导杆的设计实现了更高的负载能力和更好的刚性。
在自动化生产线、机床设备、物流输送系统等领域中得到广泛应用。
通过对双导杆气缸的深入了解,我们可以更好地利用它来实现各种线性运动的需求。
双导杆气缸的结构和工作原理
双导杆气缸是一种常见的气压执行器,其结构由活塞、气缸筒、两个导杆和两个导杆座组成。
下面是双导杆气缸的结构和工作原理的详细说明:
1. 结构:
-活塞:活塞是气缸内部移动的组件,通常是一个圆柱形的部件,安装在气缸筒内。
-气缸筒:气缸筒是一个空心的圆柱体,用于容纳活塞的运动。
-导杆:双导杆气缸具有两个平行的导杆,分别位于气缸筒的两侧,与导杆座连接。
导杆的作用是限制活塞的侧向位移,使其只能在一个轴向平面上运动。
-导杆座:导杆座是固定导杆并使其能够在气缸筒内移动的部件。
导杆座通常有凹槽或导向轴承,以确保导杆的稳定运动。
2. 工作原理:
-气缸进气:当气缸接收到压缩空气时,空气通过气缸筒上的进气口进入气缸内部。
-活塞移动:压缩空气进入气缸后,推动活塞向前或向后运动。
-导杆约束作用:由于气缸内的导杆固定在导杆座上,活塞只能在轴向平面上移动,而不能发生侧向位移。
-出气通道:当活塞移动到气缸的末端时,进气口被堵塞,同时打开气缸的出气通道,使压缩空气从气缸中排出。
-活塞反向运动:当压缩空气从气缸排出后,气缸内的压力减小,活塞受到反向力推回起始位置。
这个过程可以通过改变气缸中压力、流量或导杆座上的机械结构来控制。
通过控制气压和气流的输入来驱动双导杆气缸,实现了活塞的双向运动。
双导杆的设计确保了活塞在运动过程中的稳定性和准确性。
这种结构适用于需要严格的定位和平稳运动的应用,如机床、自动化生产线、振动系统等。

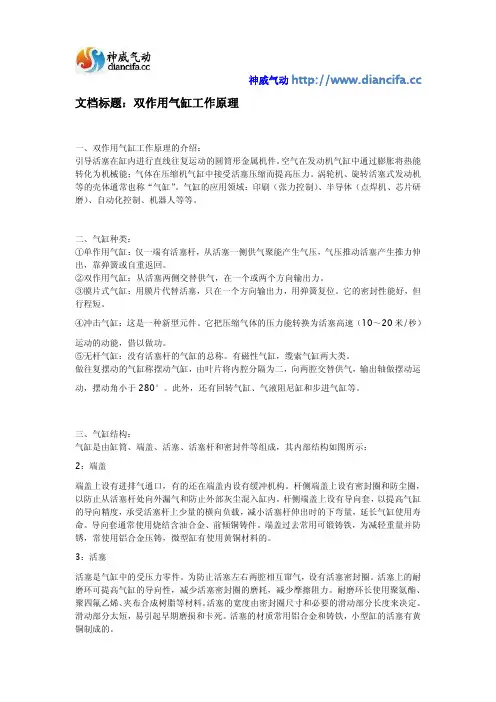

神威气动 文档标题:双作用气缸工作原理一、双作用气缸工作原理的介绍:引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。
二、气缸种类:①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。
②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。
③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。
它的密封性能好,但行程短。
④冲击气缸:这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10~20米/秒)运动的动能,借以做功。
⑤无杆气缸:没有活塞杆的气缸的总称。
有磁性气缸,缆索气缸两大类。
做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。
此外,还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:2:端盖端盖上设有进排气通口,有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。
3:活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气,设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
双作用气缸工作原理
双作用气缸是一种常见的气动执行元件,它可以在两个方向上进行工作。
其工作原理是基于压缩空气的力,通过将空气输入气缸,使气缸内的活塞移动,从而产生力和运动。
双作用气缸通常由一个气缸筒、一个活塞和两个活塞杆组成。
当压缩空气通过连接气缸的气管进入气缸时,气缸内部的活塞被推动,沿着气缸筒的方向移动。
在一边的活塞杆上,可以连接其他工作机构或负载。
当压缩空气进入另一侧的气缸时,气缸的活塞将发生反向移动,推动活塞杆朝相反的方向移动。
这就是为什么称之为双作用气缸,因为它可以在两个方向上产生力和运动。
双作用气缸的工作原理可以用一个简单的例子来说明。
假设有一个装配线上的机器人需要进行往复运动来完成一项任务。
当压缩空气通过进入气缸的一侧时,活塞将推动活塞杆向前移动,使机器人的手臂伸出来完成一个动作。
当压缩空气通过进入气缸的另一侧时,活塞将产生反向运动,使机器人的手臂缩回。
通过改变压缩空气的流动方向和强度,可以控制双作用气缸的运动速度和力度。
这使得双作用气缸成为在工业自动化和机械领域中广泛应用的设备。
总的来说,双作用气缸的工作原理是通过压缩空气的力驱动活塞在气缸内部进行往复运动,从而产生力和运动。
它在许多不同领域中被使用,例如机械工程、自动化和流体控制。
双头气缸工作原理
双头气缸是一种常见的气动执行元件,其工作原理基于压力差的作用。
双头气缸通常由一个气缸筒、一个活塞、一个活塞杆和两个气缸头组成。
工作时,压缩空气进入气缸筒中,在活塞上下运动的同时,通过气缸头上的进气口和排气口与外部连接。
当压缩空气进入气缸筒的一侧时,气缸筒内形成高压区域,同时活塞被推向另一侧。
此时,另一侧的气缸头上的排气口打开,将气缸内的空气排出。
而另一边的气缸头上的进气口打开,让新的压缩空气进入。
当活塞运动到顶点位置时,两个气缸头上的进气口和排气口均关闭,此时气缸内的压力保持稳定。
当压缩空气改变供气方向时,原本处于高压区域的一侧形成低压区域,而原本处于低压区域的一侧形成高压区域,活塞也从原来的一侧运动到另一侧。
通过交替改变供气方向,双头气缸能够实现来回运动,完成各种机械动作。
例如,在某一侧供气的时候,气缸内部的活塞会往另一侧运动,从而驱动物体执行某一动作。
当气源方向改变时,活塞运动方向也会逆转,物体执行反方向的动作。
总之,双头气缸的工作原理基于压力差,通过不断改变供气方向来实现活塞运动,并驱动其他机械设备完成工作。
双作用气缸原理
双作用气缸是一种常见的气动装置,它能够产生双向运动。
其工作原理是利用压缩空气或液压油将能量转化为机械力,从而推动活塞在缸筒内进行前后往复运动。
双作用气缸的结构较为简单,主要由缸筒、活塞、活塞杆、密封装置和进气、排气口等组成。
当气体或液体通过进气口进入缸筒内时,活塞会受到压力的作用而向外推动,完成一个工作循环。
当压力变化时,活塞会切换方向,以实现正向和反向的运动。
在双作用气缸的工作过程中,关键是要保持密封性能。
当气体或液体通过进气口进入缸筒时,密封件会防止其泄漏。
而在活塞移动过程中,密封装置能够保证缸筒内外的密封,避免能量的损失。
双作用气缸的工作过程可以简单描述如下:
1. 气体或液体通过进气口进入缸筒,施加压力在活塞上。
2. 压力作用下,活塞会向一侧移动,推动活塞杆上的负载。
3. 当压力平衡时,活塞停止移动,完成正向工作。
4. 当需要反向运动时,气体或液体通过排气口进入缸筒的另一侧。
5. 排气口的开启会导致活塞受到压力的变化,从而改变移动方向。
6. 活塞开始向反方向移动,推动活塞杆上的负载。
7. 当压力平衡时,活塞停止移动,完成反向工作。
通过不断地循环上述工作过程,双作用气缸可以实现往复的正反向运动,从而提供力和运动。
其结构简单、可靠性高,被广泛应用于工业和机械行业的自动化设备中。
双杆双作用气缸工作原理双杆双作用气缸是一种常见的气动执行元件,它具有简单、可靠、高效的特点,在工业生产中得到广泛应用。
本文将介绍双杆双作用气缸的工作原理及其应用。
一、双杆双作用气缸的结构和工作原理双杆双作用气缸由气缸筒、活塞、活塞杆、气缸盖、气缸座等部分组成。
其中,活塞杆通过气缸盖和气缸座固定在气缸筒内,活塞与气缸筒之间通过密封圈保持密封。
气缸盖和气缸座上分别设置有进气口和排气口,通过控制进气口和排气口的开闭,实现气缸内气体的进出。
双杆双作用气缸的工作原理如下:1. 进气阶段:当气缸内没有气体时,通过控制进气口的开启,外部气体进入气缸内。
此时,气缸内的气体压力上升,推动活塞向外移动。
2. 推力阶段:当活塞向外移动时,活塞杆的另一端也随之向外移动,实现双杆的同时工作。
同时,通过控制进气口和排气口的开闭,保持气缸内气体的压力稳定,从而保持活塞的推力稳定。
3. 换向阶段:当需要改变气缸的推力方向时,通过控制进气口和排气口的开闭,改变气体的进出方向,从而改变活塞的移动方向。
在换向过程中,需要确保气缸内的气体压力稳定,以保证活塞的推力4. 排气阶段:当需要排出气缸内的气体时,通过控制排气口的开启,使气体从气缸内排出。
此时,活塞向内移动,将气体排出。
二、双杆双作用气缸的应用双杆双作用气缸由于其双杆同时工作的特点,可以实现更大的推力和更稳定的工作状态,因此在许多工业领域得到广泛应用。
1. 自动化生产线:双杆双作用气缸可以用于自动化生产线上的定位、夹持、举升等操作,提高生产效率。
2. 机械工具:双杆双作用气缸可以用于机械工具上的夹持、切割、压合等操作,实现精确的力控制。
3. 汽车制造:双杆双作用气缸可以用于汽车制造中的车身定位、零件夹持等操作,提高生产效率和产品质量。
4. 航空航天:双杆双作用气缸可以用于航空航天领域的舵机控制、起落架控制等应用,确保飞行安全。
5. 铁路交通:双杆双作用气缸可以用于铁路交通领域的车门控制、车厢连接等操作,提高运输效率。
双轴气缸的工作原理
双轴气缸是一种通过两个气缸轴同时工作的气动装置。
它的工作原理如下:
1. 结构组成:双轴气缸由两个气缸轴、活塞、气缸和连杆组成。
其中,气缸轴通过连杆与活塞相连接。
2. 压缩气体供给:气缸轴通过管路连接到气源,气源可以是气泵或压缩空气系统。
通过控制气源的进气和排气,可以使气缸轴上的气缸腔内充满或排出气体。
3. 活塞运动:当气源向气缸轴的一个气缸腔供气时,气缸轴上的活塞会向该气缸腔方向运动。
同时,另一个气缸腔会通过排气口排出气体,以减少阻力并促进活塞的运动。
4. 运动同步:两个气缸轴上的活塞能够实现同步运动,这是通过连杆的连接使得两个活塞的运动相互关联。
当一个活塞运动到极限位置时,另一个活塞会开始向另一个方向运动,实现双向工作。
5. 工作效果:双轴气缸的工作效果取决于气源供气和排气的控制。
通过合理控制气源的进出,可以实现双轴气缸的正常工作,实现活塞的连续双向运动。
总之,双轴气缸通过气缸轴、活塞和连杆的组合,实现两个活塞的同步双向运动。
其工作需要供气和排气的控制,以保证活塞的正常运动。
双行程气缸原理
双行程气缸是一种常见的气动执行元件,它具有简单的结构和可靠的工作原理,被广泛应用于工业自动化控制系统中。
在了解双行程气缸的原理之前,我们首先需要了解气缸的基本结构和工作原理。
气缸是一种将气体压力转化为机械运动的装置,它由气缸筒、活塞、活塞杆、
密封件和进出气口等部件组成。
当气体进入气缸筒内部时,气缸内部的压力将推动活塞向外运动,从而实现对工件的压力、拉力或直线运动的控制。
双行程气缸与单行程气缸最大的区别在于它具有两个工作腔,即气缸筒内部同
时存在两个活塞。
这种结构使得双行程气缸在工作时能够实现双向的推拉运动,从而可以在同一工作空间内实现前后往复运动。
双行程气缸的工作原理主要包括气源供气、气缸内部压力变化、活塞运动和气
体排放等几个关键步骤。
当气源供气时,气体通过进气口进入气缸筒内部,使得气缸内部产生压力,从而推动活塞向外运动。
在活塞到达最大行程时,气源停止供气,气缸内部的压力开始下降,同时气缸的排气口打开,活塞向内运动,直至到达最小行程位置。
整个工作过程中,通过控制气源的供气和排气,可以实现双行程气缸的往复运动。
双行程气缸的应用范围非常广泛,它常被用于需要双向推拉运动的自动化装置中,如自动化生产线、机械手臂、注塑机械等。
由于双行程气缸具有结构简单、工作可靠、成本低廉等优点,因此在工业自动化控制系统中得到了广泛的应用。
总的来说,双行程气缸是一种常见且重要的气动执行元件,它通过气源供气、
气缸内部压力变化、活塞运动和气体排放等步骤,实现了双向的推拉运动。
在工业自动化控制系统中具有重要的应用价值,为自动化生产提供了可靠的动力支持。
双作用气缸调速回路工作原理在工业自动化领域,气动技术以其低成本、高效率和易于维护等特点,被广泛应用于各种机械设备中。
双作用气缸作为气动系统中的重要执行元件,其调速回路的设计和工作原理对于整个系统的性能具有重要影响。
本文将深入探讨双作用气缸调速回路的工作原理,并分析其在实际应用中的优化策略。
一、双作用气缸的基本概念双作用气缸是一种能够在两个方向上产生推力和拉力的气动执行元件。
它主要由缸筒、活塞、活塞杆、前后端盖及密封件等组成。
当压缩空气从气缸的一端进入时,推动活塞向另一端移动;反之,当压缩空气从另一端进入时,推动活塞反向移动。
这种双向运动的特点使得双作用气缸在工业自动化领域具有广泛的应用。
二、调速回路的作用与重要性调速回路是气动系统中的关键部分,它负责控制气缸的运动速度。
通过调节进入气缸的压缩空气流量和压力,调速回路可以实现气缸的快速、平稳和精确运动。
这对于提高机械设备的生产效率、降低能耗和减少维护成本具有重要意义。
三、双作用气缸调速回路的工作原理双作用气缸调速回路的工作原理主要依赖于对压缩空气流量和压力的控制。
一般来说,调速回路包括以下几个关键部分:1. 气源处理元件:负责提供稳定、干燥的压缩空气,以满足气缸的工作需求。
这包括空气压缩机、储气罐、干燥器和过滤器等。
2. 方向控制阀:用于控制压缩空气进入气缸的方向。
常见的方向控制阀有二位三通阀、二位五通阀等。
通过改变阀芯的位置,可以实现气缸的正向和反向运动。
3. 流量控制阀:负责调节进入气缸的压缩空气流量,从而控制气缸的运动速度。
流量控制阀通常与方向控制阀配合使用,以实现气缸在不同方向上的速度调节。
常用的流量控制阀有节流阀和调速阀等。
节流阀通过改变阀口的通流面积来调节流量,而调速阀则能在负载变化时保持稳定的流量输出。
4. 压力控制元件:用于监测和调节气缸的工作压力。
这包括压力表和压力开关等。
当气缸的工作压力过高或过低时,压力控制元件可以发出信号或切断气源,以保护气缸和整个气动系统免受损坏。
双导杆气缸的结构和工作原理双导杆气缸是一种常见的气动执行元件,其结构和工作原理具有重要的工程应用价值。
本文将从结构和工作原理两个方面进行介绍。
一、结构双导杆气缸由气缸体、活塞、导杆、活塞杆、密封件等组成。
气缸体是双导杆气缸的主体部分,通常由铝合金或不锈钢制成。
其内部有一个气缸腔,用于容纳活塞和活塞杆。
活塞是双导杆气缸的运动部件,通常由铝合金或合成材料制成。
其形状为圆柱体,与气缸体内的气缸腔形成密封空间。
活塞上有两个与导杆相连接的滑块。
导杆是双导杆气缸的重要组成部分,通常由铝合金或不锈钢制成。
其作用是引导活塞的运动轨迹,保证活塞的运动稳定。
活塞杆是连接活塞和外部负载的部件,通常由不锈钢制成。
其一端连接活塞,另一端通过连接件与负载相连。
密封件用于确保气缸内外的气体不会相互泄漏,通常采用O型圈或密封条等形式。
二、工作原理双导杆气缸的工作原理是基于气体的压力差引起的。
当气缸内部的气体被压缩时,由于双导杆的作用,活塞会沿着导杆的轨迹进行往复运动。
当气缸内的气体被释放时,活塞则会返回初始位置。
具体的工作过程如下:1. 气缸内部的气体被压缩,压力增加,使活塞向外运动。
此时,气缸的进气口关闭,防止气体泄漏。
2. 活塞的运动会引起活塞杆的伸缩,从而带动负载进行相应的运动。
3. 当气缸内的气体被释放时,活塞会返回初始位置。
此时,气缸的排气口关闭,防止气体泄漏。
通过控制气缸内气体的压力变化,可以实现对双导杆气缸的控制。
例如,当气缸内的气体压力增加时,活塞会向外运动,从而实现推动负载的效果;当气缸内的气体压力减小时,活塞会返回初始位置,从而实现吸回负载的效果。
双导杆气缸具有结构简单、体积小、重量轻、运动平稳等优点,广泛应用于工业自动化领域。
其可靠性和稳定性使其成为许多机械设备的重要组成部分。
双导杆气缸的结构和工作原理相对简单,但在实际应用中具有重要的作用。
通过合理设计和控制,可以实现对气缸的精确控制,提高机械设备的运行效率和稳定性。
神威气动 文档标题:双杆气缸工作原理
一、双杆气缸工作原理的介绍:
引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能;气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域:印刷(张力控制)、半导体(点焊机、芯片研磨)、自动化控制、机器人等等。
二、气缸种类:
①单作用气缸:仅一端有活塞杆,从活塞一侧供气聚能产生气压,气压推动活塞产生推力伸出,靠弹簧或自重返回。
②双作用气缸:从活塞两侧交替供气,在一个或两个方向输出力。
③膜片式气缸:用膜片代替活塞,只在一个方向输出力,用弹簧复位。
它的密封性能好,但行程短。
④冲击气缸:这是一种新型元件。
它把压缩气体的压力能转换为活塞高速(10~20米/秒)
运动的动能,借以做功。
⑤无杆气缸:没有活塞杆的气缸的总称。
有磁性气缸,缆索气缸两大类。
做往复摆动的气缸称摆动气缸,由叶片将内腔分隔为二,向两腔交替供气,输出轴做摆动运动,摆动角小于280°。
此外,还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构:
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成,其内部结构如图所示:
2:端盖
端盖上设有进排气通口,有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁,为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。
3:活塞
活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气,设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短,易引起早期磨损和卡死。
活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。
神威气动 4:活塞杆
活塞杆是气缸中最重要的受力零件。
通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀,并提高密封圈的耐磨性。
5:密封圈
回转或往复运动处的部件密封称为动密封,静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种:
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6:气缸工作时要靠压缩空气中的油雾对活塞进行润滑。
也有小部分免润滑气缸。
四、气缸工作原理:
1:根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。
在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。
2:下面是气缸理论出力的计算公式:
F:气缸理论输出力(kgf)
F′:效率为85%时的输出力(kgf)--(F′=F×85%)
D:气缸缸径(mm)
P:工作压力(kgf/C㎡)
例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少?
将P、D连接,找出F、F′上的点,得:
F=2800kgf;F′=2300kgf
在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表1-1中查出。
神威气动 例:有一气缸其使用压力为5kgf/cm2,在气缸推出时其推力为132kgf,(气缸效率为85%)问:该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%,可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力,查出选择缸径为?63的气缸便可满足使用要求。
五:气缸图片展示:
抱紧气缸如下图:
带阀气缸:
神威气动
带锁气缸
迷你气缸
笔型气缸
神威气动
薄型气缸
手指气缸。
