1.2规格：
一、按驱动条件分类： • DC5V； • DC12V； • DC24V；
三、按LED类型分类： • Side View LED； • TOP LED； • DIP LED （我司未生产）； 二、按发光颜色分类： • 单色R、G、B、Y、P、 W、WW； • 全彩RGB； 四、按防护等级分类： • IP20 （即不防水）； • IP54滴胶灯带 • IP65防水灯带； • IP68防水灯带；
软灯条特点：
• • • • 可随意弯曲，可任意固定在凹凸表面； 每隔3颗或者6颗LED灯即可组成一回路； 体积小巧，颜色丰富； 每三个或者六个LED可以沿着上面切线任意 截断，不损坏其它部分； • 由印制电路板组成，背面带双面胶，用于 粘贴，也可选用固定夹； • 根据不同应用场合或者要求选择不同颜色、 数量和尺寸。
•
•
•
• •
防水灯带操作流程图
不防水灯带操作流程图
我司现有灯带产品规格一:
12V DC 1 2 3 4 5 6 7 8
LED类型
颜色 电压（V） LED灯数量 （卷） 长度（卷） 功率（W） 额定电流 （A） 防水/不防 水
335
单色 12V DC 300粒 5米 24W
3528
单色 12V DC 300粒 5米 24W
2.1LED七彩遥控控制器：
RGB遥控控制器
• • • • •
RGB放大器
主要应用于我司RGB灯带和模组系列产品； 输入电压：DC12/24V可选； RGB三路输出，每路最大8A； 无障碍可遥控距离50米，有障碍物时距离在30米以内。 配套我司放大器可以组合成一个大型灯光控制系统；
2.2 LED全彩遥控控制器：
12V和24V电压不同的优缺点：

《LED灯基础知识》PPT课件

《LED灯基础知识》PPT课件
LED灯基础知识
一、什么是LED灯
• LED是英文light emitting diode的缩写,即：光线激发二极 管,属于一种半导体元器件.发光二极管的核心部分是由p型 半导体和n型半导体组成的晶片,在p型半导体和n型半导体 之间有一个过渡层,称为p-n结.在某些半导体材料的PN结 中,注入的少数载流子与多数载流子复合时会把多余的能 量以光的形式释放出来,从而把电能直接转换为光能.PN结 加反向电压,少数载流子难以注入,故不发光.这种利用注入 式电致发光原理制作的二极管叫发光二极管,通称LED.当 它处于正向工作状态时<即两端加上正向电压>,电流从 LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同 颜色的光线,光的强弱与电流有关.打个比方,LED就像一个 汉堡,可以发光的材料是夹层中的"肉饼",而上下的电极就是 夹肉的面包.
• 11.发光效率高：发热小,90%的电能转化为可见光〔普通 白炽灯80%的电能转化为热能,仅有20%电能转化为光能〕
二、LED光源的优点
• 12.安全系数高：所需电压、电流较小,发热较小,不产生安 全隐患,于矿场等危险场所.〔LED使用低压直流电即可驱 动,对使用环境要求较低〕
• 13.市场潜力大：低压、直流供电,电池、太阳能供电,于边 远山区及野外照明等缺电、少电场所.
• 2.按发光二极管的结构分：有全环氧包封、金属底座环氧 封装、陶瓷底座环氧封装及玻璃封装等结构.
四、LED的分类
• 3.按发光管出光面特征分：圆灯、方灯、矩形、面发光管、 侧向管、表面安装用微型管等.圆形灯按直径分为φ2mm、 φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等.国外通 常把φ3mm的发光二极管记作T-1；把φ5mm的记作T-1 〔3/4〕；把φ4.4mm的记作T-1〔1/4〕.

最全面的LED知识培训资料

最全面的LED知识培训资料
部烧坏；为弥补这一缺陷，在芯片的上表面做ITO.ITO将以 减少出光为代价。同一尺寸芯片，发光面窄，亮度低。 光利用率低：65%左右的光从正面发出，35%的光从侧面发出，靠反射来 达到出光，利用率低。 唯一的优点就是：便于集成封装。不过，它也是缺点，由于没解决好散 热，所以集成封装只有加速它的衰减，不可取。
LED应用历
推动LED产业的国家政策
刺激LED产业发展国家政策
1、2008年，财政部、国家发改委联合发布《高效照明产品推广财政补贴 资金管理暂行办法》，将重点支持高效照明产品替代在用的白炽灯和其他低 效照明产品，主要包括普通照明用自镇流荧光灯、三基色双端直管荧光灯(T8、 T5型)和金属卤化物灯、高压钠灯等电光源产品，半导体(LED)照明产品，以 及必要的配套镇流器。国家采取间接补贴方式进行推广，即统一招标确定高 效照明产品推广企业及协议供货价格，财政补贴资金补给中标企业，再由中 标企业按中标协议供货价格减去财政补贴资金后的价格销售给终端用户。 《暂行办法》规定，大宗用户中央财政按中标协议供货价格的30%给予补贴； 城乡居民用户中央财政按中标协议供货价格的50%给予补贴。
LED产业链
外延
（发光材料）
（芯片）
工程
（应用）
灯具
（应用）
史福特所在位置
史福特所在位置
光源
（封装）
史福特所在位置
LED芯片介绍
1、 LED芯片分类介绍 2、 不同结构LED芯片的性能简介 3、垂直结构LED芯片的制成
Led芯片的结构
LED芯片有两种基本结构，水平结构（Lateral）和垂直结构 （Vertical）。横向结构LED芯片的两个电极在LED芯片的同一侧， 电流在n-和p-类型限制层中横向流动不等的距离。垂直结构的LED 芯片的两个电极分别在LED外延层的两侧，由于图形化电极和全部 的p-类型限制层作为第二电极，使得电流几乎全部垂直流过LED外 延层，极少横向流动的电流，可以改善平面结构的电流分布问题， 提高发光效率，也可以解决P极的遮光问题，提升LED的发光面积。

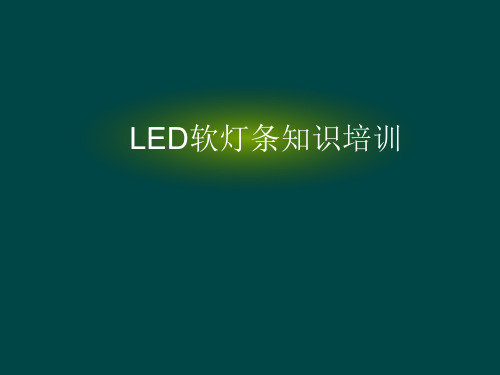

LED软灯条知识培训

LED软灯条知识培训

产品介绍：
►. 灯条采用FPC铜板线路，用贴片封装（SMD）的高亮度LED为光源， 每3颗灯为一个单元，每50厘米为一个大的长度单元
►. 产品的厚度仅为一枚硬币的厚度，不占空间
►. 灯条可以，可以任意弯曲、折叠、卷绕，可在三维空间随意移动及伸 缩而不会折断；
►. 它适合于不规则的地方和空间狭小的地方，也因其可以任意的弯曲和 卷绕，适合于在广告等装饰中任意组合各种图案。
LED软灯条连接示意图
单色接线图
不防水剪断后连接示意图：（两种连接器配件和安装图）
常规一头或者两头出线连接
每三组剪断后使用连接器连接
硅胶全套管防水剪断连接图：（配件和安装图）
不防水与表面滴胶防水安装图：
不防水与表面滴胶防水灯条背面均贴有3M背胶，具有粘性强，不易脱落， 使用时间长等优点，粘贴时需将被粘贴表面清理清洁干净， 粘贴表面必须光滑，无油渍，无脏物， 粘贴表面如果为金属或导电材料， 则在粘贴之前必须贴上一层绝缘材料，方可粘贴。
IF=18mA时的实际应用消耗参数
灯珠类型 3528 3528 3528 3528 5050 5050
灯珠数 30 60 96 120 30 60
电压 电流 12V 0.18A/M 12V 0.36A/M 12V 0.58A/M 12V 0.72A/M 12V 0.54A/M 12V 1.08A/M
灯条防水等级图：
IP20-不防水
IP65--滴胶防水
IP64--套管防水
IP68-- 套管灌胶防水
二，根据灯珠类型和数量区分 335-60灯（每米）， 3528-30灯/60灯/120灯/240灯（每米）， 5050-30灯/48灯/60灯（每米）。
三，根据电压值区分 12V,24V软灯条。

《LED灯具培训资料》PPT课件

《LED灯具培训资料》PPT课件
防水ip等级说明深圳豪研科技有限公司46第二个标示数防护等级定义备注无防护对外界的人或物无特殊之防护ip0防止滴水侵入垂直滴下的水滴如凝结水对灯具不会造成有害影响ip1倾斜15时仍可防止滴水侵入当灯具由垂直倾斜至15时滴水对灯具不会造成有害影响ip2防止喷洒的水侵入防雨或防上与垂直的夹角小于60之方向所喷洒的水进入灯具造成损坏ip3防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损坏ip4防止喷射的水侵入防止来自各方向由喷嘴喷射出的水进入灯具造成损坏ip5防止大浪的侵入装设于甲板上的灯具防止因大浪的侵袭而浸水造成损防止浸水时的水侵入灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏ip7防止沉没时的水侵入灯具无限期的沉没早指定水压的状况下能确保不因进水而造成损坏ip8深圳豪研科技有限公司47电光源
作为新型的照明灯具，LED灯具相比于传统灯具有着巨大的优势，其主要优点有：
1、节能. 白光LED的能耗仅为白炽灯的1/10，节能灯的1/4.
2、长寿. 实际寿命可达5万小时以上,为一般光源的几倍甚至几十倍。 。
3、高纯度，鲜艳丰富的色彩。目前LED产品几乎覆盖了整个可见光谱范围，且色彩纯度高。
4、固体发光，抗震性能好，牢固可靠。
导入篇-心态的力量
小故事:过桥
教授说：你们九个人听我的指挥，走过这个曲曲弯弯的小桥，千万别掉下去，不过掉 下去也没关系，底下就是一点水。——顺利过桥
走过去后，教授打开了一盏黄灯，透过黄灯九个人看到，桥底下不仅仅是一点水，而 且还有几条在蠕动的鳄鱼。 ——吓了一跳
教授问：现在你们谁敢走回来？——没人敢走了 教授说：你们要用心理暗示，想象自己走在坚固的铁桥上。——只有三个人愿意尝试：
深圳豪研科技有限公司
14
半光光强学角定概义念FW-H-W -F发ull光Wi角dth度Half

LED照明灯具基础培训ppt课件

LED照明灯具基础培训ppt课件
恒流精度： 恒流精度意指当驱动电源的输入电压在一定范围内变化时，输出电流波动值与 额定输出电流之比，通常用百分数来表示.如某LED驱动电源额定输出电流0.45A, 当输入电压在AC80~264V变化时，测得输出电流在0.43-0.45之间变化,那么恒流 精度=(0.45-0.43)÷0.45≈0.045 =4.5%.恒流精度越高,则LED工作越稳定,反之,则 会出现频闪现象，更为严重的还会导致LED失效。 电磁兼容： 电磁兼容（EMC）是指设备或系统在所处的电磁环境中能正常工作并且不对 该环境中任何其他事物构成不能承受的电磁骚扰的能力（如导致收音机无法正常 播放、导致电视画面出现杂迅等现象）。
红色光： 630nm - 620nm - 橙红 橙色光： 605nm - 琥珀色光 绿 色 ： 525nm - 纯绿色 蓝 色： 470nm - 460nm-鲜亮蓝色； 450nm - 纯蓝色 ； UV-A型紫外线光： 370nm -几乎是不可见光，受木质玻璃滤 光时显现出一个暗深紫色。
灯具的防护等级 (IP表示防护，后面第1个数字表灯具防尘，第2个数字表示灯具防水)
灯具的符号说明
照ቤተ መጻሕፍቲ ባይዱ灯具的分类
照明灯具的分类方法繁多，如按用途分类、按CIE推荐的根据光通量分配比例分类和按防尘、防潮、防触电等级分类等。其中，按用途分类已在《消费者指南》分册中描述外，其余分类法将在本分册内加以叙述。 ·按国际照明委员会（CIE）推荐的灯具分类（室内照明） 根据国际照明委员会(CIE)的建议，灯具按光通量在上下空间分布的比例分为五类：直接型、半直接型、全漫射型（包括水平方向光线很少的直接—间接型）、半间接型和间接型。
照明的基本概念
照明术语
光通量(φ) : 点光源或非点光源在单位时间内所发出的能量,其中可产生视觉者(人能感觉出来的辐射通量)即称为光通量。光通量的单位为流明(简写lm),1流明(lumen或lm)定义为一国际标准烛光的光源在单位立体弧角内所通过的光通量。例如一个100瓦（W）的灯泡可产生1,750lm，而一支40W冷白日光灯管则可产生3,150lm的光通量。根据定义，1lm为发光强度（l）1cd的均匀点光源在1球面度立体角内发出的光通量。 光照度： 可用照度计直接测量。光照度的单位是勒克斯，是英文lux的音译，也可写为lx。被光均匀照射的物体，在1平方米面积上得到的光通量是1流明时，它的照度是1勒克斯。 发光强度： 简称光强，国际单位是candela（坎德拉）简写cd。Lcd是指光源在指定方向的单位立体角内发出的光通量。光源辐射是均匀时，则光强为I=F/Ω，Ω为立体角，单位为球面度（sr）,F为光通量，单位是流明，对于点光源由I=F/4 。左右。

LED软灯条基础知识及安装

LED软灯条基础知识及安装目录一、LED软灯条概述 (3)1.1 什么是LED软灯条 (3)1.2 LED软灯条的特点 (4)1.3 LED软灯条的应用场景 (5)二、LED软灯条的工作原理 (6)2.1 LED软灯条的构造 (7)2.2 LED软灯条的工作原理 (8)2.3 LED软灯条的发光原理 (9)三、LED软灯条的安装准备 (9)3.1 安装场地要求 (10)3.2 安装工具准备 (11)3.3 安装材料准备 (12)四、LED软灯条的安装方法 (12)4.1 贴片式安装方法 (13)4.2 插件式安装方法 (14)4.3 线缆连接安装方法 (16)五、LED软灯条的安装步骤 (16)5.1 确定安装位置 (17)5.2 安装固定支架 (18)5.3 连接电源 (19)5.4 灯条安装 (20)5.5 测试与调试 (21)六、LED软灯条的维护与保养 (22)6.1 清洁保养 (23)6.2 防水处理 (24)6.3 防尘处理 (25)6.4 故障处理 (26)七、LED软灯条的安全注意事项 (28)7.1 安全操作规范 (29)7.2 安全防护措施 (30)7.3 应急处理方案 (31)八、LED软灯条的选购与推荐品牌 (32)8.1 选购指南 (33)8.2 推荐品牌 (34)九、LED软灯条的未来发展趋势 (35)9.1 技术创新 (36)9.2 应用领域拓展 (37)9.3 市场需求变化 (38)一、LED软灯条概述LED软灯条是一种采用柔性线路板作为载体，将LED灯珠焊接在电路板上的一种照明设备。

由于其具有柔软、可弯曲的特点，因此得名“软灯条”。

它通常由多个LED灯珠按照一定规律排列，通过连接线与电源和控制电路相连。

软性：LED软灯条可以任意弯曲、折叠，能适应各种复杂的环境和造型需求。

节能环保：以LED为光源的LED软灯条具有较高的能效比，无汞等有害物质，对环境友好。

安装简便：LED软灯条安装简单，无需复杂的电气连接，减少安装成本和时间。

LED软灯带基础学习资料


10
裸板
五、LED 软灯带制作工艺流程 贴板
测试 并板
老化
表面滴胶
套管
贴3M胶 测试，外检
包装
2019/11/24
欣光源版权所有
套管 灌胶
11
六、LED软灯带的检验标准
12
2019/11/24
欣光源版权所有
2019/11/24
13
欣光源版权所有
七、关于LED软灯带配件的介绍
7.1 接头 7.2控制器，放大器 7.3 电源 7.4安装配件
2019/欣11光/2源4 版权所有
20
7.2.2 红外IR控制东器莞市欣光源电子有限公司
www.xgylighting.c
2019/欣11光/2源4 版权所有
7
6. 流明值也叫光通量，中高端市场，SMD3528的单颗 流明值一般为4~6lm,SMD5050的单颗流明值为
16~18lm.
7. IP (Ingress Protection)等级，按照IP等级区分， LED软灯带可以分成IP20(室内裸板)，IP65(表面滴 胶)，IP65(套管)，IP68(灌胶+套管)，IP65可以防滴 水，但不可泡水，而IP68可在一定的条件下泡水。
4. 发光颜色：LED灯带按光色来分可分为单色（红、 黄、蓝、绿、紫、正白、暖白）、七彩。
5. 按灯珠数分，LED软灯带按照每米使用的灯珠数 分可以分为30灯每米，48灯每米，60灯每米， 72灯每米，100灯每米和120灯每米，常见的就 是30灯每米和60灯每米两种。
2019欣/1光1/源24版权所有
4. 安装简单，方便，无需专业人士即可进行安装；
5. 颜色炫丽多变。单色可以做成红、黄、蓝、绿、

《LED防水软灯带》课件


使用说明
开启与关闭
通过电源适配器上的开关控制LED防水软灯带的开启与关闭。
亮度调节
部分LED防水软灯带支持分段控制，可以通过开关逐段调节亮度。
维护与清洁
避免使用湿布擦拭灯带表面，如有污渍，可用干布轻轻擦拭。若长时 间不使用，应将灯带收纳在干燥处，并定期检查其工作状态。
注意事项
请勿在潮湿的环境中使用LED防水软灯带，并确保电源适配器符合当 地电气规范。
PVC/硅胶套管加工
将PVC/硅胶材料加工成一定长度和形状的 套管，以便包裹灯带。
线路板质检
对焊接好的线路板进行外观和电气性能检测 ，剔除不合格品。
组装与检测
将线路板和套管组装在一起，并进行整体性 能检测，确保灯带符合质量要求。
品质检测与包装
外观检测
检查灯带外观是否平整 、无划痕、无气泡等缺
陷。
功能检测
技术竞争
随着LED技术的不断发展，防水软灯带的技术也在不断进步，技术 上的竞争也日益激烈。
渠道竞争
在销售渠道上，各品牌LED防水软灯带都有自己的销售渠道和网络 ，渠道的竞争也较为激烈。
市场趋势预测
品质化
随着消费者对LED照明产品的认知度不断提高，对LED防 水软灯带的质量和性能要求也越来越高，品质化成为市场 发展的趋势。
防水结构设计
灯带内部结构设计合理， 能够有效地防止水分进入 ，同时外部密封材料也起 到很好的防水作用。
软灯带弯曲技术原理
柔性材料
采用柔性的线路板和LED灯珠， 可以在一定范围内弯曲而不损坏
。
弯曲半径
软灯带的弯曲半径一般较小，可以 在各种曲面或弧形表面上安装使用 。
弯曲寿命
软灯带的弯曲寿命较长，可以满足 长时间的使用需求。

最全面的LED知识培训资料.pptx


LED光源的特点
电 压：LED使用低压电源，单颗电压在1.9-4V之间，比使用高压 电源更安全的电源。
效 能：光效高，目前实验室最高光效已达到 161 lm/w（cree）,是 目前光效最高的照明产品。
抗震性：LED是固态光源，由于它的特殊性，具有其他光源产品不能 比拟的抗震性。
稳定性：10万小时，光衰为初始的70% 响应时间：LED灯的响应时间为纳秒级，是目前所有光源中响应时间
LED产业链
外延
（发光材料）
பைடு நூலகம்
（芯片）
工程
（应用）
灯具
（应用）
史福特所在位置
史福特所在位置
光源
（封装）
史福特所在位置
LED芯片介绍
1、 LED芯片分类介绍 2、 不同结构LED芯片的性能简介 3、垂直结构LED芯片的制成
Led芯片的结构
LED芯片有两种基本结构，水平结构（Lateral）和垂直结构 （Vertical）。横向结构LED芯片的两个电极在LED芯片的同一侧， 电流在n-和p-类型限制层中横向流动不等的距离。垂直结构的LED 芯片的两个电极分别在LED外延层的两侧，由于图形化电极和全部 的p-类型限制层作为第二电极，使得电流几乎全部垂直流过LED外 延层，极少横向流动的电流，可以改善平面结构的电流分布问题， 提高发光效率，也可以解决P极的遮光问题，提升LED的发光面积。
LED产业前景
LED产业市场规模三年有望翻一番
在全球能源短缺、环保要求不断提高的情况下，已结束的 2008年北京奥运会和即将到来的2010年上海世博会都不约而同 地以绿色节能为主题，这给中国LED照明产业的发展带来了巨 大的历史机遇。
据国内有关机构预测，在奥运、世博的强力带动下，中国 LED照明市场规模将从2007年的48.5亿元快速增长至2010年的 98.1亿元，，不久前结束的北京奥运会上，LED照明技术在奥运 历史上首次大规模使用并获得成功。据官方统计，北京奥运会 总共包括36个比赛场馆，其照明产品需求就达5亿元左右，这还 不包括奥运村、奥运花园等其他公共照明设施市场。
