检定装置简介

温度二次仪表检定装置操作维护规程1 设备简介Fluke 741B过程仪表认证校准仪（以下简称校准仪）是由电池供电，测量和输出电参数和物理参数的一种手持便携式仪器。

该仪器可使你对过程仪表进行故障诊断，校准，鉴定以及文件档案记录。

详见本手册后面的技术指标。

ZX54直流电阻箱是通过改变电阻值，然后将改变的电阻值信号输送给二次仪表，二次仪表检测到收到的电阻值变化信号，换算成温度。

2 主要技术参数ZX54直流电阻箱（0.01-111111.11）Ω3 操作规程3.1输入和输出插孔表2 输入/输出插孔和连接器3.2 按键校准仪按键如图所示，表3解释它们的功能，有4个未带标记的兰色按键，紧挨在显示屏幕下面称之为功能键。

其功能由操作过程中菜单中出现的定义所确定。

功能键和其显示内部在本手册中用黑体字标明，表3 键的功能序号性能说明1 MEAS SOURCE键测量、输出、测量/输出同时显示方式的循环转换键2 mA键选择mA（电流）测量或输出功能，其回路电源通/断由SETUP 键确定3 SETUP键进入和退出设置方式以调整操作参数4 功能键执行显示于屏幕最下一行菜单所定义的功能5 键背景灯开关6 键选择压力测量或输出功能7 TC RTD键选择TC（热电偶）或RTD（铂电阻）测量或输出功能8 RANGE键在自动量程，固定量程和量程改变之间进行选择，每当按下3.3.1测量范围正常情况下校准仪会自动改变至测量的量程。

显示屏幕右下角“Range”或“Auto Range”取决于量程状态。

自动量程开关要按RANGE键，量程被锁定，再按一次转换到下一个较高量程。

按住此键2秒钟可以换至Auto Range自动量程。

如果量程被锁定，超过量程的输入显示为……，有自动量程，超过量程的输入显示为！！！！！！。

3.3.2测量温度1）使用热电偶校准仪支持11种标准热电偶，每一种都标有美国国家标准协会确定的第一个字母表示：E，N，J，K，T，B，R，L，U或S，或工业标志C。

1 概述水表检定装置为计量标准，符合国家计量检定系统表和检定规程的规定。

其工作原理是在测量时，操作流量调节阀，使水按规定流量通过水表注入工作量器，当水表指示值达到预先规定的刻度值时，或工作量器的水位达到预定值时，切断水源，读取水表运行水量和工作量器的实际水量，将水表记录下的水量与经水表注入工作量器的实际水量比较，计算水表相对示值误差。

检定、校准采用容积法，检定依据JJG162-2009《冷水水表》检定规程。

2 主要技术指标3 使用环境条件3.1 环境温度：水表检定装置检定室的环境温度为（20±10）℃,工作水温（20±10）℃。

3.2 相对湿度：不大于93％。

3.3 环境压力：大气压。

3.4 检定室无震动。

4 使用操作程序4.1检定工作开始前应对水表检定装置及其配套设备进行检查：a 检查社会公用标准证书b 检查主标准器标识及证书有效期c 检查压力表标识与证书有效期，d 检查水温计标识与证书有效期。

e 检查秒表的标识与证书有效期，e 检车检定设备的功能是否正常，填写仪器使用记录。

4.2检查环境温湿度进行记录，并确认是否符合规定要求；4.3检定步骤1.外观及功能性检查；对被检定水表的检查包括以下几项，并同时记录水表各项信息；是否首次检定，有无首检标识，有无铅封，准确度等级（如果不是2级，水表应注明），计量单位，制造计量器具许可证标志和编号，制造商，制造年月和编号，流向，最大允许压力，安装方式，温度等级，最大压力损失，Q3值，Q3/Q1的比值，Q2/Q1的比值(当不为1.6时应注明)根据水表Q3值，Q3/Q1的比值，Q2/Q1的比值，确定水表的检定流量并记录的原始记录上。

4.4准备工作4.5打开水泵进水阀，关闭水表检定装置流量计阀门，打开底阀，4.6打开压缩机和水泵电源开关（电源开关开启前检查水箱水位是否符合要求），将水打入稳压罐，待稳压罐压力稳定，此时稳压罐玻璃管显示水位高度。

4.7卡装水表：打开稳压罐开关，选择与被检水表口径对应的直管段或接头，将水表水平安装在水表校验台上，关闭夹紧装置；4.8排空气：打开水表出水口总阀、底阀和进水总阀，按从大到小的顺序打开各个流量调节阀进行排气，排气完毕按从小到大的顺序关闭流量调节阀（注意：打开流量计开关时不应过猛，以免浮子将玻璃管打破或卡住，不要超过水表的常用流量Q3）；4.9记录水表入水口的水压，水温是否符合检定要求；4.10密封性试验4.10.1.关闭进水总阀和出水口总阀和针阀；4.10.2旋转转阀手柄至增压方向，缓慢旋开针阀（之前是关闭的）；4.10.3观察压力表，当压力到达最大允许压力时，迅速关闭针阀，使试验压力持续不少于一分钟，4.10.4.观察压力是否降低和水表及管道有无渗漏现象来判断水表是否泄漏，4.10.5检测完成后，旋转增压手柄至减压方向，打开针阀，使压力表示值回到原位。

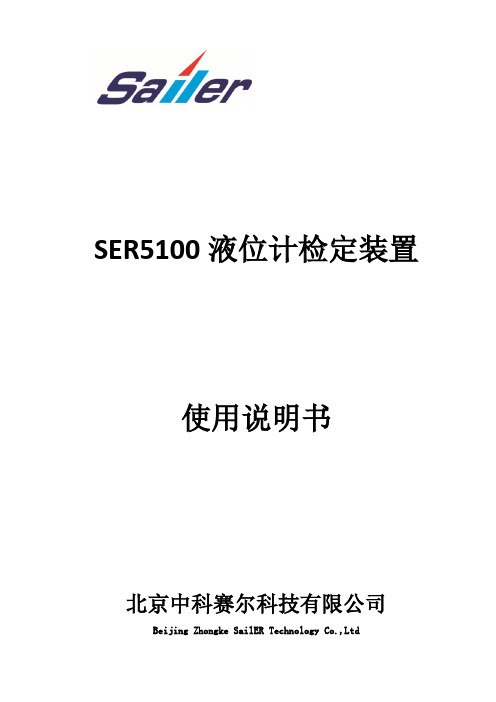

SER5100液位计检定装置使用说明书北京中科赛尔科技有限公司Beijing Zhongke SailER Technology Co.,Ltd一、功能简介SER5100液位计检定装置，完全按照《JJG971－2002液位计检定规程》设计制造，可为检定磁翻板液位计、浮球液位计、静压式液位计、浮球（筒）液位计、雷达液位计、超声波液位计、差压式液位计（单、双法兰）、玻璃管（板）液位计等提供稳定的液位需求，可对液位实现自动控制及精调，配有0.5mm或1mm分辨率2000mm长钢板刻度尺，可检定测量深度2000mm以下的液位计。

二、技术指标检定范围：2000mm及以下分辨率：0.5mm或1mm标准尺允许误差：±0．35mm接口标准：DN15、DN20、DN25、DN32平面法兰三、结构该液位计检定装置由检测用水箱（上水箱）、检测用透明有机玻璃管、蓄水池（下水箱）、水泵及水位控制系统、玻璃管液位计和标准刻度尺（1mm或0.5mm分辨率）组成，如下图（原理图）。

1、水箱材料为3mm厚不锈钢拉丝板，上水箱尺寸：800x400x2300mm;下水箱尺寸：1000x700x750mm（2个底部串联）；上、下水箱都配有大口径清洗排污阀。

2、水位控制系统水位控制系统采用进口屏蔽式水泵（静音）和投入式液位计组成，可对正反检定行程水位自动控制及微调。

3、透明检定箱有机玻璃管规格：2000（高）x 200（直径）x 10（壁厚）mm，与上水箱均为快速接头连通（用手就可拆卸），且可整体放倒安装被检设备，以解决垂直空间不够的问题；4、溯源标准标准钢板尺：2000mm（1mm或0.5mm分辨率），允许误差为±0．35mm；5、检定接口（1）上水箱正面预留两个快速转换接口，可根据客户需要提供各种规格液位计转换接头，出厂标准配置为DN15、DN20、DN25、DN32平面法兰转换接头；（2）有机玻璃管顶部预留Φ60mm孔和一线缆固定螺母，用于检定雷达、超声波、浮球和投入式液位计；（3）控制箱提供2组24V直流电源。

容积法水表检定标准装置：原理、应用与发展一、引言在水资源日益紧缺的今天，准确测量水的使用量显得尤为重要。

水表作为测量水流量的重要工具，其准确性直接关系到水资源的合理利用。

为确保水表的准确性，需要采用合适的检定标准装置进行定期检定。

本文将对容积法水表检定标准装置的原理、应用及发展进行详细阐述。

二、容积法水表检定标准装置原理容积法水表检定标准装置是采用容积法原理进行水表检定的装置。

其基本原理是通过测量一定时间内通过水表的水体积，与标准容器的容积进行比较，从而确定水表的准确性。

容积法水表检定标准装置由标准容器、流量计、计时器、温度计等部分组成，可实现对水表的精确检定。

三、容积法水表检定标准装置应用1. 水表生产企业：水表生产企业可利用容积法水表检定标准装置对生产的水表进行出厂检定，确保水表的质量符合国家标准。

2. 供水企业：供水企业可定期对在用的水表进行检定，保证水表的准确性，避免因水表误差导致的水资源浪费或计量纠纷。

3. 检定机构：检定机构可使用容积法水表检定标准装置对水表进行第三方检定，为水表的质量和准确性提供公正、客观的评价。

四、容积法水表检定标准装置发展随着科技的不断进步，容积法水表检定标准装置也在不断发展。

以下是容积法水表检定标准装置的发展趋势：1. 自动化程度提高：传统的容积法水表检定标准装置操作繁琐，自动化程度较低。

未来，随着自动化技术的发展，容积法水表检定标准装置将实现更高程度的自动化，提高检定效率和准确性。

2. 智能化技术应用：物联网、大数据等智能化技术的应用，将使容积法水表检定标准装置具备远程监控、数据自动处理分析等功能，提高装置的便捷性和智能化水平。

3. 高精度测量：随着制造技术和精密加工技术的不断进步，容积法水表检定标准装置的测量精度将不断提高，满足更高精度水表的检定需求。

4. 多功能集成：为满足不同种类、规格水表的检定需求，容积法水表检定标准装置将向多功能集成方向发展，实现一台装置满足不同水表检定的目标。

兆欧表检定装置是一种用于校准和检查兆欧表性能的设备，以确保其准确性和可靠性。

下面是对兆欧表检定装置的介绍：1. 概述兆欧表检定装置是一种专门设计用于校准和检查兆欧表性能的设备，其目的是确保兆欧表测量结果的准确性和可靠性。

兆欧表广泛应用于电力、电子、通信、仪器制造等行业，用于测量电气设备绝缘电阻。

为了保证兆欧表的质量和可靠性，必须对其进行定期校准和检查。

2. 组成结构兆欧表检定装置通常由多个部分组成，包括高压发生器、电阻器、电容器、测量仪表、电源等。

其中，高压发生器是装置的核心部分，用于产生不同电压的直流或交流电源，以模拟被测兆欧表的工作条件。

电阻器和电容器则组成了各种不同阻值的测试负载，用于测试兆欧表的绝缘电阻测量能力。

测量仪表用于测量兆欧表的输出电阻值和误差范围。

电源则提供稳定的电压和电流，以保证整个装置的正常运行。

3. 使用方法使用兆欧表检定装置时，需要按照一定的步骤和方法进行操作。

首先，将兆欧表检定装置的高压端连接到兆欧表上，确保连接稳定可靠。

然后，根据需要选择相应的测试负载和电压等级，启动装置并等待一段时间让兆欧表适应环境。

接下来，按照操作说明进行测试，记录测试数据并进行分析。

最后，根据检查结果对兆欧表进行必要的调整或更换。

4. 注意事项在使用兆欧表检定装置时，需要注意一些关键事项，以确保测试结果的准确性和可靠性。

首先，要确保兆欧表检定装置的高压端与兆欧表之间的连接稳定可靠，避免出现接触不良或短路等问题。

其次，要根据测试需求选择合适的测试负载和电压等级，确保测试条件符合兆欧表的工作范围。

此外，在进行测试时，要保持周围环境的清洁和干燥，避免影响测试结果。

最后，要定期对兆欧表检定装置进行检查和维护，确保其正常运行。

总之，兆欧表检定装置是确保兆欧表测量结果准确性和可靠性的重要设备。

通过定期校准和检查，可以保证兆欧表的质量和可靠性，为电力、电子、通信、仪器制造等行业提供准确可靠的绝缘电阻测量结果。

汽车衡的检定装置及其检定方法摘要：电子汽车衡是国家重点管理的计量仪器，其示值的准确性直接影响到贸易结算的公正性。

因此，对电子汽车衡的检定尤其重要。

传统汽车衡的检定存在着各种各样的问题，本文介绍了一种汽车衡的检定装置，并在此基础上介绍了检定方法，能有效解决目前汽车衡检定过程中存在的操作原始、成本高、安全系数低等主要问题，本汽车衡检定装置在检定过程中效率高。

关键词：汽车衡；检定装置；检定方法1 概述汽车衡属于国家强制检定的计量器具。

随着我国经济的迅速发展，交通状况的改变，港口、码头、企业和社会上的汽车衡日渐增多，汽车衡载重汽车的吨位在不断地增加，目前常见的汽车衡最大秤量在60～120t居多，各地市县级计量技术机构实施每年一次的强制检定工作必不可少，怎样解决汽车衡检定中存在的问题就显得尤为突出。

目前，汽车衡的检定是遵循JJG 1118-2015电子汽车衡（衡器载荷测量仪法）检定规程、JJG907-2006动态公路车辆自动衡器检定规程执行的。

汽车衡的检定方法主要有两种：一是用人力搬运小砝码（每只重量20kg）进出汽车衡台面的检定方法；二是用检衡车的吊机起吊大砝码（每只重量500kg以上）进出汽车衡台面的检定方法。

第一种方法是最原始的方法，因为是用人力手提砝码进出汽车衡台面，所以，此种方法最耗力、耗时，检定人员相当辛苦；第二种方法用机械力代替了人力，减轻了人员搬运砝码的辛苦，但吊机只能是一次一只起吊砝码进出汽车衡台面，动作缓慢，还相当耗时。

再加上受业务量和购买检衡车及保养车所需费用的制约，对于我国大多数计量技术机构来说，此种方法不经济。

以上是目前汽车衡检定工作中存在的主要问题。

2 汽车衡检定装置的设计图1是汽车衡检定装置的俯视图。

图2是图1中的A向视图。

图中：1—汽车衡传感器，2—工字梁，3—高精度传感器，4—千斤顶，5—基座，6—支架，7—横梁，8—汽车衡的秤台。

汽车衡检定装置包括汽车衡的秤台 8、汽车衡传感器1、工字梁 2、高精度传感器 3、千斤顶 4、基座 5、支架 6和横梁 7。

三相多功能电能表检定装置(12表位) 型号：HA-T360产品简介本产品是根据国家标准、检定规程要求设计制造，符合DL/614-1997(多功能电能表)、JJG307-2006(机电式交流电能表)、JJG596-1999(电子式电能表)，满足JJG597-2005(交流电能表检定装置)、DL/T460-2005(交流电能表检验装置检定规程)等规程的要求。

满足各类(机械式、机电一体式、全电子式)单相有功表，三相有功、无功表的检定、校验和功能试验。

同时具备了多功能电能表数据的管理功能和极强的证书、报表打印功能。

·功能特点多功能试验功能★检定同种规格不同常数、不同通讯规约的电能表；★谐波试验功能，1～21次谐波任意设定，进行谐波影响试验；★可以对需量周期进行全自动检定；★可以模拟现场运行进行时段投切及组合误差试验；★对日计时误差采用高精度时钟测试仪进行测试，精度高达10－7；★通讯测试；★GPS广播校时，表内数据验证，读、写表设备号；★时区时段测试和设置；★需量示值误差测试；★可以按照检定规程要求，对潜动、启动、基本误差、标准偏差等检定项目实行全自动检定；★可进行正逆相序试验，正反功率试验，四象限无功试验；★可以做电压影响试验、频率影响试验、电压不平衡影响试验；★可以接收各种脉冲输入信号，包括机械表转盘、发光二极管、红外二极管、电脉冲等。

功能特点★采用机柜和铝合金挂表架分体结构，美观而质轻；★自动化程度高，稳定度、可靠性好，输出功率大；★光电采样器可实现灵活调节，宽角度对光，同时可以接受电子式电能表的光脉冲信号；★装置具有小键盘操作，可实现基本校验功能；★用PC机操作能自动完成规定的校验，可随意设置预热时间、潜动时间、走字时间、走字电量、内控误差限等；★装置具有完整的故障检测、电压短路、电流开路等保护、报警功能；★强大的数据管理功能：数据化整、自动存储、数据备份、数据恢复，统计和查询方便、快捷；★支持条码输入，显示误差曲线图，误差上下限设置，多种检定方案，管理设备权限等。

常州汉腾自动化设备有限公司四工位燃气表全功能检定装置技术方案一、产品简介本公司生产的燃气表检定装置（以下简称装置）具有抗干扰能力强，工作稳定、可靠、体积小、重量轻、易于操作等优点，适用于政府计量部门对膜式、IC卡式等各种表的首检、在用检定和周期检定，同时适用于生产厂家对此类表的出厂检定。

此装置通过模拟用户的运行环境，能提供可靠的运行试验数据。

具有操作方便、直观、结构合理、维护简单、安全可靠等优点。

二、技术特点该装置具备以下多项先进功能：1.系统采用气动自动夹表装置，速度明显高于传统的手工夹表；2.通过阀门切换，可以检定左入口或右入口煤气表；3.测试前的系统自动检漏；4.采用四块煤气表同时检测，对于提高测试效率有显著成效；5.采用光电转换实现直接误差读数，提高了系统计量准确度；6.采用光电采样器，对煤气表进行自动采样，实现动态计量；7.自动接收 IC 卡煤气表输出的脉冲信号，实现动态计量；8.自动检测煤气表的压力损失；9.系统采用高精度的温度、压力传感器，实现温度、压力的自动补偿；10.实现钟罩的自动升降和出气阀的自动开、闭；11.流量阀的自动开、闭功能；12.完善的软件系统。

系统与上位机进行通讯连接，上位机软件具有较强的数据管理能力，该软件可自动采集流量、温度、压力信号，和被检表的相关特征参数均保存在数据库中，可以随时查询、打印及统计处理，计算结果准确可靠。

三、装置组成该自动检定装置由六大系统组成，包括钟罩子系统、气动夹表子系统、数据采集子系统、流量控制子系统、集中控制子系统和软件控制子系统。

上述各子系统的基本功能如下：①钟罩子系统：钟罩以其稳定性好、精度高、重复性好、使用压力可调等诸多优点,多年来一直被国内几乎所有的浮子流量计生产商和检定单位用于检定标准。

②气动夹表子系统：采用独特的密封和缓冲结构，夹表时所用气体压力适中，较好的解决了与被检表联接口的密封问题且又不使其产生变形。

夹表台气管路设置最少的弯头，三通变径等局部阻力件，因而整体管路系统产生的压力损失最小，使管路系统对检测效果带来的不利影响最小。

企业简介北京实达同创测控技术是一家集科研、生产、销售、效劳为一体的高科技现代化民营企业。

公司生产经营30余种仪表产品已普遍地运用于石油、化工、电力、冶金、冶炼、焦化、制药、食物、电子、汽车、铁路、水利、航空航天、科研实验室等领域。

公司致力于压力发生装置、智能压力校验仪，高精度压力模块、压力校验专用软件、周密数字压力表、工业现场低功耗数字压力表、智能数字压力表、智能数字压力操纵器等产品的开发及生产。

公司本着打造数字化、智能化、网络化、低功耗化压力仪表的研究，秉承“质量第一、客户至上、科技创新、勇攀顶峰”的企业精神，以精巧的设备、完善的检测手腕、成熟的制造工艺和严格的质量治理为用户提供高品质、智能化的产品。

公司产品系列：SDTC系列手动压力源（便携式手持压力源、微压气体压力源、高压气体压力源、液体压力源、水介质高压压力源、氧气减压器效验装置、活塞压力计）SDTC系列电动压力源（电动真空压力校验装置、智能伺服压力校验装置、耐谐振压力校验装置、全自动压力校验装置、智能综合压力校验台）SDTC系列压力校验标准器（智能压力校验仪、智能压力模块、周密数字压力表、热工仪表校验仪）SDTC系列工业现场压力仪表（低功耗数字压力表，智能远传数字压力表、智能远传数字压力操纵器、压力变送器、差压变送器、压力式液位计）公司理念：咱们一直在尽力北京实达同创测控技术公司地址：北京市海淀区北清路99号永丰科技园新材料创业大厦A座602室联系人：单效松：0 0：0006Email:：100094SDTC-8001A型微压气体压力源概述SDTC-8001A型微压气体压力源，采纳优质不锈钢及铝合金材料，德国入口密封件及连接件精制而成。

SDTC-8001A型微压气体压力源是校验微（差）压变送器，微压传感器，微压膜片压力表等微压仪器仪表的要紧设备之一。

在数字压力校验系统中，它能够提供稳固且能够操纵压力转变足够小的微压压力源。

特点◆操作简单，保护方便◆起落压平稳，受外界温度阻碍小◆最小可控调剂细度高◆密封性能优越，接近零泄漏技术指标◆压力范围：（-50～0～50）kPa◆最小可控调剂度：◆外形尺寸：270mm×210mm×100mm◆重量：SDTC-8001B型气体压力源概述SDTC-8001B型气体压力源是我公司最新研制的产品，它采纳优质不锈钢及铝合金材料，德国frendenberg(弗罗伊登贝克)公司的密封件和气动行业国际最大跨国公司FESTO（费斯托）的部份原件精制而成。
