机床电气 (4)

数控机床电气传动课程试卷4注意事项1.考试时间：60分钟。

2.请仔细阅读答题要求，在规定位置填写答案，本套试卷满分100分。

一、单项选择 (共35题，每题1分，共35分。

选择一个正确的答案，将相应的字母填入题内的括号中。

)1.光栅栅距为0.01mm，两块光栅之间的夹角为0.005rad，则莫尔条纹宽度约为（）。

A.0.01mmB.0.5mmC.2mmD.5mm2.光电编码器是一种直接用数字代码表示（）的检测装置。

A.直线位移B.角位移或直线位移C.角位移D.角位移和直线位移3.感应同步器根据用途不同和结构特点分成直线式和旋转式两大类，（）。

A.前者用于长度测量，后者用于角度测量B.前者用于角度测量，后者用于长度测量C.两者都是用于长度测量D. 两者都是用于长度测量4.检测装置是数控机床的重要组成部分。

检测装置起着（）作用。

A.测量B.反馈C.测量和反馈5.对于一个设计合理，制造良好的带位置闭环控制系统的数控机床，可达到的精度由（）决定。

A.机床机械结构的精度B.检测元件的精度C.计算机的运算速度D.驱动装置的精度6.要改变并励直流电动机的转向，可以( )。

A.增大励磁B.改变电源极性C.改接励磁绕组连接方向7.负载转矩不变时，在他励直流电动机的励磁回路中串入电阻，稳定后，电枢电流将( )。

A.增加B.减小C.不变8.为了增加系统响应的快速性，我们应该在系统中引入（）环节进行调节。

A. 比例B. 积分C. 微分9.直流主轴电动机采用的励磁方式为 ( )。

A．他励 B．串励 C．并励 D．复励10.串励直流电动机的机械特性是()。

A.一条直线B.双曲线C.抛物线D.圆弧线11.下列哪项不是数控机床对主轴驱动系统的要求（）。

A.调速范围宽并实现无级调速B.恒转矩范围宽C.具有较高的精度与刚度，传动平稳，噪音低D.具有位置控制能力12.直流电动机的励磁绕组由单独的直流电源供电称为( )。

A.并励B. 串励C. 他励D. 复励13.主轴电动机要能输出较大的功率，所以一般采取（）式，这样输出功率大。

第3章机床电气控制习题答案1.填空题1）车床的主运动是（工件的旋转）运动，它是由主轴通过卡盘或顶尖带动（工件旋转）。

主轴一般只要（单方向）的旋转运动，只有在车螺纹时才需要用反转来退刀。

CA6140用操纵手柄通过（摩擦离合器）来改变主轴的旋转方向。

（进给运动）是溜板带动刀具作纵向或横向的直线移动，也就是使切削能连续进行下去的运动2）车床CA6140控制电路的供电电压是（127）V，照明电路采用（36）V安全交流电压，信号回路采用（6.3）V的交流电压，均由（控制变压器二次侧）提供。

3）卧轴矩台平面磨床的主运动是（砂轮的旋转运动），进给运动有垂直进给，即（滑座在立柱上的上下运动）；横向进给，即（砂轮箱在滑座上的水平运动）；纵向进给，即（工作台沿床身的往复运动）。

工作台每完成一次往复运动时，砂轮箱便作一次间断性的（横向进给）；当加工完整个平面后，砂轮箱作一次间断性（垂直进给）。

4）电磁吸盘文字符号是（YH）。

5）插头插座的文字符号是（X）。

6）电磁吸盘由转换开关SA1控制，SA1有（“励磁”、“断电”和“退磁”）三个位置。

7）Z3040摇臂钻床在钻削加工时，（主轴带动钻头的旋转运动）为主运动；进给运动是（主轴的纵向进给）；（辅助）运动有摇臂沿外立柱的升降运动，主轴箱沿摇臂的水平移动，摇臂连同外立柱一起绕内立柱的回转运动。

8）电磁阀文字符号是（YV）。

9）X62W卧式万能铣床为了减少负载波动对铣刀转速的影响，使铣削平稳一些，铣床的主轴上装有（飞轮），使得主轴传动系统的惯性较大，为了缩短停车时间，主轴采用（电气制动）停车。

10）X62W卧式万能铣床为保证变速时，齿轮顺利地啮合好，要求变速时主轴电动机进行（冲动控制），即变速时电动机通过点动控制稍微转动一下。

11）X62W卧式万能铣床固定在工作台上的工件可作（上下、左右、前后）六个方向的移动，各个运动部件在六个方向上的运动由（同一台进给电动机通过正反转进行）拖动，在同一时间内，只允许（一个）方向上的运动。

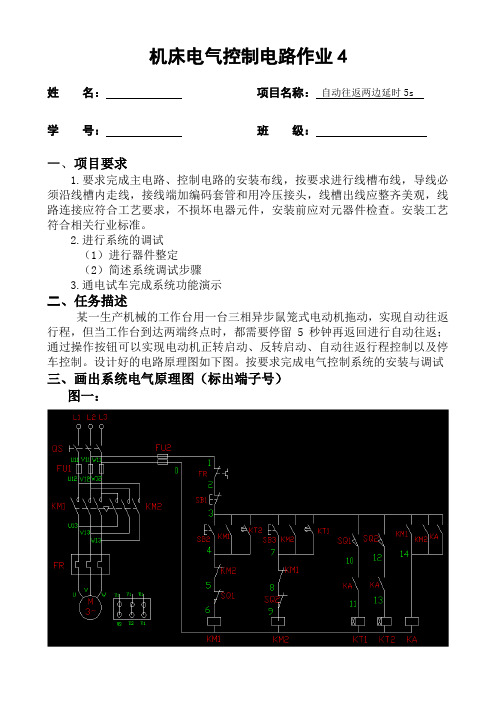

机床电气控制电路作业4姓名：学号：项目名称：自动往返两边延时5s 班级：一、项目要求1.要求完成主电路、控制电路的安装布线，按要求进行线槽布线，导线必须沿线槽内走线，接线端加编码套管和用冷压接头，线槽出线应整齐美观，线路连接应符合工艺要求，不损坏电器元件，安装前应对元器件检查。

安装工艺符合相关行业标准。

2.进行系统的调试（1）进行器件整定（2）简述系统调试步骤3.通电试车完成系统功能演示二、任务描述某一生产机械的工作台用一台三相异步鼠笼式电动机拖动，实现自动往返行程，但当工作台到达两端终点时，都需要停留5秒钟再返回进行自动往返；通过操作按钮可以实现电动机正转启动、反转启动、自动往返行程控制以及停车控制。

设计好的电路原理图如下图。

按要求完成电气控制系统的安装与调试三、画出系统电气原理图（标出端子号）图一：图二：四、根据电机参数和原理图列出元器件清单五、简述系统调试步骤图一：1、下SB2（正转启动），KM1线圈得电、主触点闭合、辅助常开触点闭合（自锁）、辅助常闭触点断开（互锁），中间继电器KA得电、KA常开触点闭合自锁，电动机正转（工作台左移）；2、工作台左移碰到行程开关SQ1，SQ1常闭断开、常开触点闭合，KM1线圈失电、主触点断开、辅助常开触点复位、辅助常闭触点复位，电动机停止正转（工作台停止运动），时间继电器KT1得电，开始计时；3、5秒之后KT1通电延时闭合触点闭合；线圈KM2得电、主触点闭合、辅助常开触点闭合（自锁）、辅助常闭触点断开（互锁），电动机反转（工作台右移），SQ1复位，KT1断电；4、工作台左移碰到行程开关SQ2，SQ2常闭断开、常开触点闭合，KM2线圈失电、主触点断开、辅助常开触点复位、辅助常闭触点复位，电动机停止反转（工作台停止运动），时间继电器KT2得电，开始计时；5、5秒之后KT2通电延时闭合触点闭合；线圈KM1得电、主触点闭合、辅助常开触点闭合（自锁）、辅助常闭触点断开（互锁），电动机反转（工作台左移），SQ2复位，KT2断电；6、按下SB1，电动机停止运转；按下SB3（反转启动）与按下SB2（正转启动），动作过程一致。

车床电气期末总结一、概述车床电气是指车床的电气系统，它负责控制车床各部件的运动和完成加工任务。

在车床的运行过程中，电气系统起到了至关重要的作用。

本文将对车床电气进行总结，包括车床电气系统的组成、工作原理、常见故障及维修方法等方面进行分析和总结。

二、车床电气系统的组成车床电气系统主要由电源系统、机床电气元件、控制系统和操作系统组成。

1. 电源系统：电源系统由交流电源和直流电源组成。

交流电源主要负责提供机床的线电源，直流电源则负责提供机床的直流电动机、液压传动装置等部分的电源。

2. 机床电气元件：机床电气元件包括电动机、开关、按钮等，它们通过电源系统的供电实现机床各部件的运动。

3. 控制系统：控制系统是车床电气系统的核心，它采用各种传感器获取机床运行的各种信号，并根据控制算法对机床进行控制。

4. 操作系统：操作系统负责接收操作工人的指令，然后通过控制系统对机床进行控制。

同时，操作系统还负责对机床的状态进行监测和报警。

三、车床电气系统的工作原理车床电气系统的工作原理可以概括为：电源系统为机床提供电源，机床电气元件将电源的能量转化为机床各部件的运动，控制系统根据操作系统的指令对机床进行控制。

具体来说，工作原理分为以下几个步骤：1. 电源系统供电：电源系统将外部电源的电能转化为适合机床使用的电能，并通过电缆传送给机床的电气元件。

2. 机床电气元件工作：电气元件将电源提供的能量转化为机床各部件的运动，例如电动机驱动工作台、进给机构等。

3. 传感器采集信号：控制系统通过各种传感器采集机床运行的各种信号，例如运动状态、工件尺寸、温度等。

4. 控制系统处理信号：控制系统对传感器采集到的信号进行处理，包括信号的放大、滤波、编码等。

然后根据一定的控制算法对机床进行控制。

5. 操作系统控制机床：操作系统接收操作工人的指令，并通过控制系统对机床进行控制。

同时，操作系统还监测机床的状态，如发现故障则进行报警。

四、常见故障及维修方法在车床电气系统的运行过程中，可能会遇到一些故障，例如电动机不能启动、运动不稳定等。

数控机床电气控制形成性作业4(第5章、第６章)一、单选题1. （ B ）是各种PLC 通用的一种图形编程语言,在形式上类似于继电器控制电路。

它直观、易懂,是目前应用最多的一种编程语言.A 语句表B 梯形图C 功能表图2。

梯形图中当输入点I ０。

１的状态为“０”、输入点I 0．0的状态为“l ”时,输出Ｑ 0．2为（ A ).A “l ”B “0" Ｃ都不是３.如图,P ＬC 中块的“或”操作就是将梯形图中以LD 起始的电路块和另外以LD 起始的电路块并联起来。

当输入点Ｉ０。

1与输入点I 0.2的状态都为“l ＂时，输出Q 0．０为（ Ａ ）.A “ｌ” Ｂ“0” Ｃ都不是４。

由于（ A )存在着一些固有的缺点， （比如,有电刷,限制了转速的提高,而且结构复杂,价格贵 ）,使其应用范围受到限制。

Ａ直流伺服电动机 Ｂ交流伺服电动机 C 步进电动机5。

( B ）又称主轴准停控制,即当主轴停止时能控制其停在固定位置。

A 开环控制 B 主轴定向控制 C 辅助控制姓 名：＿＿＿＿＿ 学 号：＿＿＿＿＿ 得 分：＿＿＿＿＿ 教师签名：＿＿＿＿＿６．位置检测装置能检测的最小位置变化量称作分辨率。

位置检测装置的分辨率应适当( Ａ)机床加工精度。

Ａ高于 B低于C等于7．位置检测装置输出信号的变化量相对于输入信号变化量的比值为（ A ）。

A灵敏度 B测量范围 C零漂8。

采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做（Ｃ )。

A绝对测量Ｂ直接测量C间接测量9.按照电动机学原理，当( Ａ）的定子三相绕组接通三相交流电源时,就会产生旋转磁场. Ａ交流电动机B直流电动机 C步进电动机二、判断题（对认为正确的题标注“√”、错题标注“×")1。

步进电动机驱动装置由环形脉冲分配器、功率放大驱动电路两大部分组成.( √ )2。

PLC内部可以看作是由许多“硬继电器"等逻辑部件组成的。

一、实验目的1. 了解机床电气控制的基本原理和基本方法。

2. 掌握机床电气控制系统的工作原理和调试方法。

3. 学会使用常用电气元件，并能根据实际需求进行电路设计。

4. 培养实际操作能力，提高对电气故障的判断和排除能力。

二、实验设备1. 机床电气控制系统实验台2. 常用电气元件：接触器、继电器、按钮、开关、熔断器等3. 仪器设备：万用表、示波器、电源等三、实验原理机床电气控制系统是机床的重要组成部分，其主要作用是实现机床的自动控制。

本实验主要研究机床电气控制系统的基本原理和调试方法。

1. 机床电气控制系统的工作原理：机床电气控制系统主要由电源、控制电路、执行电路和信号反馈电路组成。

电源为控制系统提供能量，控制电路实现对执行电路的控制，执行电路驱动机床运动，信号反馈电路将机床的运动状态反馈给控制电路。

2. 机床电气控制系统的调试方法：调试是确保机床电气控制系统正常运行的重要环节。

调试主要包括以下步骤：（1）检查电气元件是否完好，接线是否正确；（2）检查控制电路是否正确，确保控制信号能够正确传输；（3）检查执行电路是否正常，确保执行元件能够按照控制信号的要求工作；（4）检查信号反馈电路是否正常，确保反馈信号能够正确传输；（5）进行系统联调，检查整个控制系统是否正常运行。

四、实验内容1. 机床电气控制系统基本原理分析（1）分析机床电气控制系统的组成及各部分的作用；（2）了解常用电气元件的工作原理及特点；（3）掌握机床电气控制系统的工作原理。

2. 机床电气控制系统调试（1）根据实验台提供的电气元件和接线图，搭建机床电气控制系统；（2）检查电气元件是否完好，接线是否正确；（3）检查控制电路是否正确，确保控制信号能够正确传输；（4）检查执行电路是否正常，确保执行元件能够按照控制信号的要求工作；（5）检查信号反馈电路是否正常，确保反馈信号能够正确传输；（6）进行系统联调，检查整个控制系统是否正常运行。

3. 机床电气控制系统故障排除（1）分析机床电气控制系统常见故障及原因；（2）学会使用万用表、示波器等仪器设备检测电气元件和电路；（3）掌握故障排除方法，提高对电气故障的判断和排除能力。

·题目、
1．某加工中心运行一个月后，发生Z轴方向加工尺寸不稳定，尺寸超差无规律，CRT及伺服放大器无任何报警，请问下列哪个原因造成（）。

·选项、
A．主轴跳动误差大
B．Z轴联轴器联接螺钉松动
C．加工原点设置错误
D．编程时Z轴赋值错误
【答案】
B．Z轴联轴器联接螺钉松动
·题目、
2. 按控制装置的特点分类可将数控机床分为（）。

·选项、
A．开环控制、闭环控制、半闭环控制
B．点位控制、直线控制、轮廓控制
C．数控铣床、数控车床、数控磨床、加工中心
D．数控铣床、数控车床、加工中心、数控线切割
【答案】
A．开环控制、闭环控制、半闭环控制
·题目、
3．数控机床指的是（）。

·选项、
A．装有 PLC（可编程序逻辑控制器）的专用机床
B．带有坐标轴位置显示的机床
C．装备了CNC 系统的机床
D．加工中心
【答案】
C．装备了CNC 系统的机床
·题目、。
