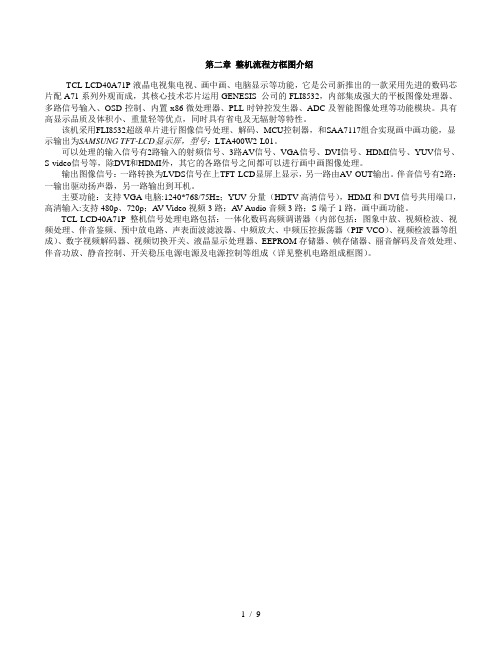

第二章整机流程方框图介绍TCL-LCD40A71P液晶电视集电视、画中画、电脑显示等功能，它是公司新推出的一款采用先进的数码芯片配A71系列外观而成，其核心技术芯片运用GENESIS 公司的FLI8532，内部集成强大的平板图像处理器、多路信号输入、OSD控制、内置x86微处理器、PLL时钟控发生器、ADC及智能图像处理等功能模块。
具有高显示品质及体积小、重量轻等优点，同时具有省电及无辐射等特性。
该机采用FLI8532超级单片进行图像信号处理、解码、MCU控制器，和SAA7117组合实现画中画功能，显示输出为SAMSUNG TFT-LCD显示屏，型号：LTA400W2-L01。
可以处理的输入信号有2路输入的射频信号、3路AV信号、VGA信号、DVI信号、HDMI信号、YUV信号、S-video信号等，除DVI和HDMI外，其它的各路信号之间都可以进行画中画图像处理。
输出图像信号：一路转换为LVDS信号在上TFT-LCD显屏上显示，另一路由AV-OUT输出。
伴音信号有2路：一输出驱动扬声器，另一路输出到耳机。
主要功能：支持VGA电脑:1240*768/75Hz；YUV分量（HDTV高清信号），HDMI和DVI信号共用端口，高清输入:支持480p、720p；AV-Video视频3路；A V-Audio音频3路；S端子1路，画中画功能。
TCL-LCD40A71P整机信号处理电路包括：一体化数码高频调谐器（内部包括：图象中放、视频检波、视频处理、伴音鉴频、预中放电路、声表面波滤波器、中频放大、中频压控振荡器（PIF-VCO）、视频检波器等组成）、数字视频解码器、视频切换开关、液晶显示处理器、EEPROM存储器、帧存储器、丽音解码及音效处理、伴音功放、静音控制、开关稳压电源电源及电源控制等组成（详见整机电路组成框图）。
2 / 9第三章整机各组件信号流程介绍TCL-LCD40A71P液晶电视数字板机芯电路采用的主要集成电路有：U1/U27/U29-EEPROMA T24C02、XU2-MX29LV800程序存储器、U3-FLI8532、U23-SAA7117视频解码、U6 EEPROMM24C64、U38-MSP3410G丽音解码及音效处理、U40-TPA3004D2伴音功放、U26-HDMI接收处理SIL9021等等。
