【CN109915367A】带水冷却套的螺杆蒸汽压缩机【专利】

专利名称：水蒸气螺杆式压缩机组
专利类型：实用新型专利
发明人：刘聪,李军,霍正齐,梅毅,吴金亮,马志杰,夏航申请号：CN201720544486.4
申请日：20170512
公开号：CN206917855U
公开日：
20180123
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种水蒸气螺杆式压缩机组，包括水蒸气螺杆压缩机、主电机、储油装置、油冷却器、油过滤器；所述水蒸气螺杆压缩机上设置有水蒸气吸气管道、水蒸气排气管道、密封气进气管道、以及密封气排出管道；所述主电机的动力输出轴通过联轴器与水蒸气螺杆压缩机的动力输入轴连接；所述储油装置的出油口与油冷却器的进油口连接，所述油冷却器的出油口与油过滤器的进油口连接，所述油过滤器的出油口与水蒸气螺杆压缩机两端的轴承腔进油口连接，所述水蒸气螺杆压缩机两端的轴承腔出油口与储油装置的进油口连接。

本实用新型的压缩机组兼具罗茨式与离心式水蒸汽压缩机组优点，设备投资小、运行费用经济，特别适合水蒸气压缩系统。

申请人：武汉新世界制冷工业有限公司
地址：430023 湖北省武汉市金银潭经济发展区银潭路1号
国籍：CN
代理机构：武汉开元知识产权代理有限公司
代理人：胡镇西
更多信息请下载全文后查看。

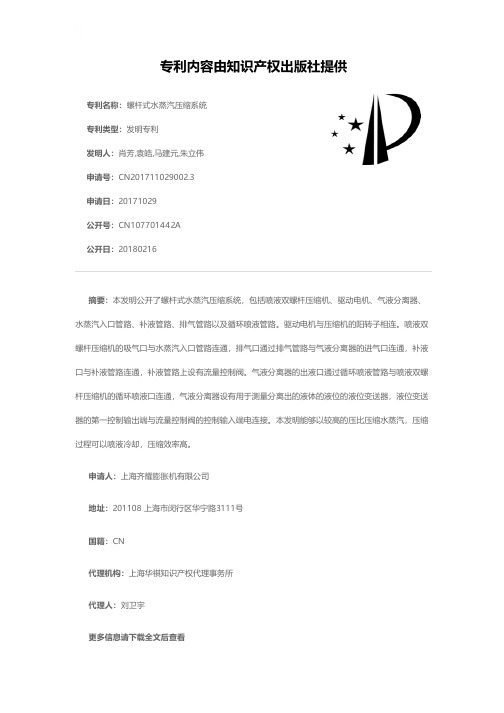

专利名称：螺杆式水蒸汽压缩系统专利类型：发明专利
发明人：肖芳,袁皓,马建元,朱立伟申请号：CN201711029002.3
申请日：20171029
公开号：CN107701442A
公开日：
20180216
专利内容由知识产权出版社提供
摘要：本发明公开了螺杆式水蒸汽压缩系统，包括喷液双螺杆压缩机、驱动电机、气液分离器、水蒸汽入口管路、补液管路、排气管路以及循环喷液管路。

驱动电机与压缩机的阳转子相连。

喷液双螺杆压缩机的吸气口与水蒸汽入口管路连通，排气口通过排气管路与气液分离器的进气口连通，补液口与补液管路连通，补液管路上设有流量控制阀。

气液分离器的出液口通过循环喷液管路与喷液双螺杆压缩机的循环喷液口连通，气液分离器设有用于测量分离出的液体的液位的液位变送器，液位变送器的第一控制输出端与流量控制阀的控制输入端电连接。

本发明能够以较高的压比压缩水蒸汽，压缩过程可以喷液冷却，压缩效率高。

申请人：上海齐耀膨胀机有限公司
地址：201108 上海市闵行区华宁路3111号
国籍：CN
代理机构：上海华祺知识产权代理事务所
代理人：刘卫宇
更多信息请下载全文后查看。

专利名称：一种螺杆冷却装置专利类型：发明专利
发明人：曹瑞豹
申请号：CN201910064164.3申请日：20190123
公开号：CN109631468A
公开日：
20190416
专利内容由知识产权出版社提供
摘要：本发明公开了一种螺杆冷却装置，包括底板装置主体，所述装置主体的上端设置有出液管，所述出液管的一端设置有循环水泵，所述循环水泵的一侧设置有螺杆式压缩机，所述螺杆式压缩机的一侧设置有冷凝器，所述冷凝器的一侧设置有进液管，所述装置主体的内部设置有装料筒，所述装料筒与装置主体之间设置有滑轮，所述装料筒的一端设置有密封门，所述密封门的一端设置有把手，所述进液管的上端设置有固定螺帽，所述固定螺帽的上端设置有红外传感温度计。

本发明所述的一种螺杆冷却装置，操作比较方便，可以增加冷却液在冷凝器内的冷却时间，使冷却液可以完全冷却，提高物料的冷却效率，这种冷区装置将会带来更好的使用前景。

申请人：江苏兰帕德机械科技有限公司
地址：215000 江苏省苏州市吴中区木渎镇木东公路399号尧峰工业园9幢
国籍：CN
更多信息请下载全文后查看。

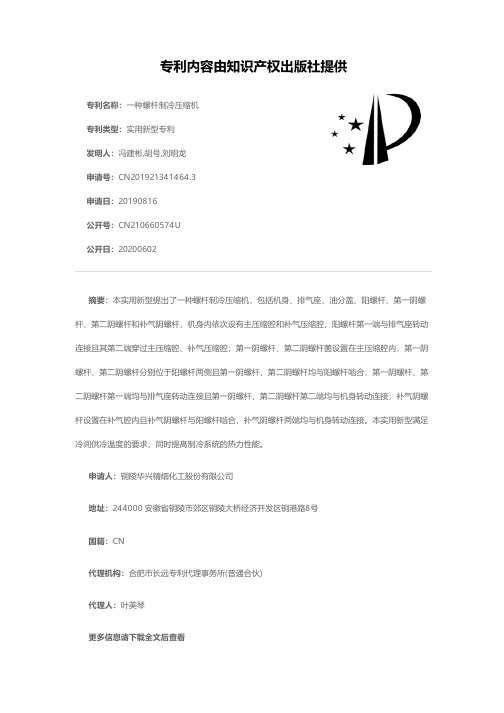

专利名称：一种螺杆制冷压缩机专利类型：实用新型专利
发明人：冯建彬,胡号,刘明龙
申请号：CN201921341464.3申请日：20190816
公开号：CN210660574U
公开日：
20200602
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种螺杆制冷压缩机，包括机身、排气座、油分盖、阳螺杆、第一阴螺杆、第二阴螺杆和补气阴螺杆，机身内依次设有主压缩腔和补气压缩腔；阳螺杆第一端与排气座转动连接且其第二端穿过主压缩腔、补气压缩腔；第一阴螺杆、第二阴螺杆菌设置在主压缩腔内，第一阴螺杆、第二阴螺杆分别位于阳螺杆两侧且第一阴螺杆、第二阴螺杆均与阳螺杆啮合，第一阴螺杆、第二阴螺杆第一端均与排气座转动连接且第一阴螺杆、第二阴螺杆第二端均与机身转动连接；补气阴螺杆设置在补气腔内且补气阴螺杆与阳螺杆啮合，补气阴螺杆两端均与机身转动连接。

本实用新型满足冷间供冷温度的要求，同时提高制冷系统的热力性能。

申请人：铜陵华兴精细化工股份有限公司
地址：244000 安徽省铜陵市郊区铜陵大桥经济开发区铜港路8号
国籍：CN
代理机构：合肥市长远专利代理事务所(普通合伙)
代理人：叶美琴
更多信息请下载全文后查看。

专利名称：螺杆压缩机和制冷循环装置专利类型：发明专利
发明人：前田克也
申请号：CN201680088556.8
申请日：20160823
公开号：CN109642579A
公开日：
20190416
专利内容由知识产权出版社提供
摘要：螺杆压缩机具备：外壳，形成有供来自外部的制冷剂液通过的制冷剂液流路；螺杆转子，在外周面形成有构成压缩室的多个螺杆槽，被配置为在外壳内旋转；以及滑阀，设置在外壳与螺杆转子之间，在螺杆转子的旋转轴方向上滑动移动。

而且，在外壳、滑阀或者外壳以及滑阀这两者设置有向螺杆槽供给油的油注射口。

滑阀具有使制冷剂液流路与螺杆槽连通的制冷剂液注入流路，向第1位置和第2位置移动，第1位置是使制冷剂液注入流路与从压缩刚要开始到刚开始后这一期间的螺杆槽连通的位置，第2位置是使制冷剂液注入流路与处于压缩开始前的吸入行程的螺杆槽连通的位置，在旋转轴方向上的位置比第1位置接近油注射口。

申请人：三菱电机株式会社
地址：日本东京都
国籍：JP
代理机构：北京集佳知识产权代理有限公司
更多信息请下载全文后查看。

专利名称：一种螺杆蒸发冷却式冷水机组专利类型：实用新型专利
发明人：朱斌,朱唯豪,杨刚
申请号：CN202122222027.3
申请日：20210914
公开号：CN215638154U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型提供一种螺杆蒸发冷却式冷水机组，涉及冷水机组技术领域。

该螺杆蒸发冷却式冷水机组，包括底座和支撑座，所述底座与支撑座之间设有升降组件，所述支撑座顶部设有调节座，所述支撑座与调节座之间设有减震组件，所述调节座一侧设有摇把，所述摇把一侧固定连接有蜗杆，所述蜗杆贯穿调节座一侧并与调节座转动连接，所述调节座内部转动连接有转杆，所述蜗杆顶部啮合连接有蜗轮，所述蜗轮固定连接于转杆外侧。

该螺杆蒸发冷却式冷水机组，有利于工作人员可以将冷水机组设备进行移动调节，带动冷水机组设备可以向现有的管道靠近，使冷水机组设备和现有的管道可以快速的对准便于工作人员进行安装固定。

申请人：盐城市力马空调工程有限公司
地址：224000 江苏省盐城市盐南高新区新河街道新园路99号
国籍：CN
更多信息请下载全文后查看。
