R e v i t M E P基本概述教程本教程将提供有关Revit MEP 学习入门的信息,主要内容包括:概况介绍在教程中设计的建筑信息模型的基本概念和相关术语以及如何与其它相关专业开展协同设计的操作流程。
在这些教程中,用户将学习如何在Revit MEP 中创建并设计建筑信息模型(BIM)。
同时也将学习与Revit Architecture 和Revit Structure 两款兄弟产品的链接操作与协同设计。
教程的组织方式:本教程是遵循典型的机械、电气和卫浴工程的工作流。
用户将在后续的详细教程完成以下设计培训:•导入二维(DWG) 或三维(RVT) 格式的建筑楼层平面。
•添加基本MEP 图元,如风管、装置和管道。
•添加更详细的建模图元,如机械设备、配电盘和卫浴装置。
•分析系统并优化MEP 图元。
•创建明细表、视图和图纸,以创建项目施工图。
•创建详图视图、注释和标记。
教程练习的设计遵循基本和简明的原则。
用户不必设计整个系统,而只需设计足以了解本产品中各种工具和选项的使用方法的部分系统即可。
例如,添加管网时,只需在建筑的一个翼楼中绘制风管。
在打开有些培训文件时,用户会注意到文件中包含之前在练习中并未特别添加的MEP 图元。
例如,为提供更丰富且更完善的设计,在后续培训文件中并入了诸如其他管网和设备等图元。
这些图元强化了用户将完成的练习。
★了解基本概念在本课程中,将学习Revit MEP 是什么,以及如何从其参数化修改引擎功能中受益。
先从Revit MEP 所依据的基本概念入手。
用户将学习术语、图元层次结构,以及如何在产品中执行某些常见任务。
★了解概念什么是Autodesk Revit MEP?用于建筑信息模型的Revit MEP 平台是建筑设计和文档系统,它支持建筑项目所需的设计、图纸以及明细表。
建筑信息模型(BIM) 提供了用户需要的有关项目设计、范围、数量和阶段等信息。
在Revit MEP 模型中,所有的图纸、二维视图和三维视图以及明细表都是同一个基本建筑模型数据库的信息表现形式。

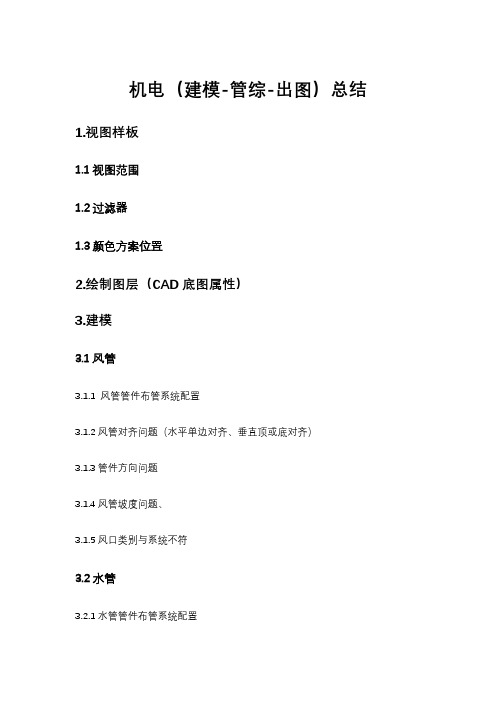

机电(建模-管综-出图)总结1.视图样板
1.1视图范围
1.2过滤器
1.3颜色方案位置
2.绘制图层(CAD底图属性)
3.建模
3.1风管
3.1.1风管管件布管系统配置
3.1.2风管对齐问题(水平单边对齐、垂直顶或底对齐)
3.1.3管件方向问题
3.1.4风管坡度问题、
3.1.5风口类别与系统不符
3.2水管
3.2.1水管管件布管系统配置
3.2.2水管坡度问题
3.2.3立管倾斜问题
3.2.4喷头型号(上、下喷)/位置问题3.3桥架
3.3.1桥架过滤器设置
3.4通用
3.4.1水平交叉自动连接
3.4.2假接问题
3.4.3生不成连接件问题
3.4.4管道、桥架尺寸不符
4.管综
4.1碰撞问题
4.1.1机电专业内碰撞
4.1.2机电、结构碰撞
4.2空间、位置问题
4.2.1不满足净高
4.2.2不满足安装、维修空间
4.2.3不满足设计空间要求
4.2.4不满足设计位置要求
4.2.5其他空间、位置问题
5.出图
5.1图签大小不符
5.2视图比例
5.3图名以及图签中其他文字说明
5.4字体、字号
5.5线型、线宽
5.6注释美观度
5.7不同注释标记的灵活选择(坡度、下划线、引线、尺寸、标高、系统、序号灵活组合)
——齐世凯。

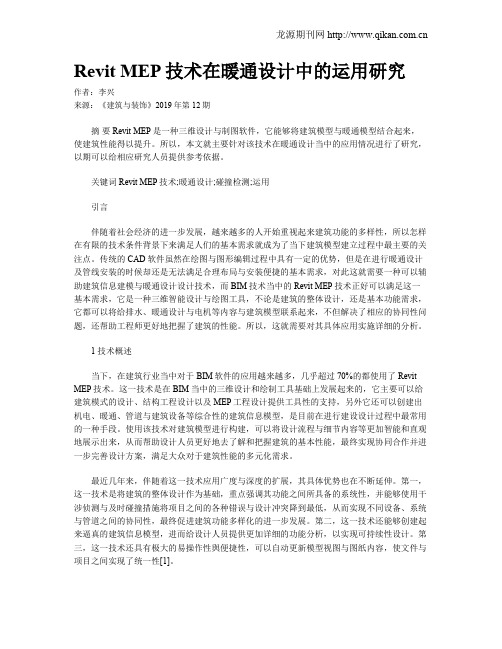

Revit MEP技术在暖通设计中的运用研究作者:李兴来源:《建筑与装饰》2019年第12期摘要 Revit MEP是一种三维设计与制图软件,它能够将建筑模型与暖通模型结合起来,使建筑性能得以提升。
所以,本文就主要针对该技术在暖通设计当中的应用情况进行了研究,以期可以给相应研究人员提供参考依据。
关键词 Revit MEP技术;暖通设计;碰撞检测;运用引言伴随着社会经济的进一步发展,越来越多的人开始重视起来建筑功能的多样性,所以怎样在有限的技术条件背景下来满足人们的基本需求就成为了当下建筑模型建立过程中最主要的关注点。
传统的CAD软件虽然在绘图与图形编辑过程中具有一定的优势,但是在进行暖通设计及管线安装的时候却还是无法满足合理布局与安装便捷的基本需求,对此这就需要一种可以辅助建筑信息建模与暖通设计设计技术,而BIM技术当中的Revit MEP技术正好可以满足这一基本需求,它是一种三维智能设计与绘图工具,不论是建筑的整体设计,还是基本功能需求,它都可以将给排水、暖通设计与电机等内容与建筑模型联系起来,不但解决了相应的协同性问题,还帮助工程师更好地把握了建筑的性能。
所以,这就需要对其具体应用实施详细的分析。
1 技术概述当下,在建筑行业当中对于BIM软件的应用越来越多,几乎超过70%的都使用了Revit MEP技术。
这一技术是在BIM当中的三维设计和绘制工具基础上发展起来的,它主要可以给建筑模式的设计、结构工程设计以及MEP工程设计提供工具性的支持,另外它还可以创建出机电、暖通、管道与建筑设备等综合性的建筑信息模型,是目前在进行建设设计过程中最常用的一种手段。
使用该技术对建筑模型进行构建,可以将设计流程与细节内容等更加智能和直观地展示出来,从而帮助设计人员更好地去了解和把握建筑的基本性能,最终实现协同合作并进一步完善设计方案,满足大众对于建筑性能的多元化需求。
最近几年来,伴随着这一技术应用广度与深度的扩展,其具体优势也在不断延伸。
卫浴系统卫浴系统作为逻辑实体进行创建,以便对设备的流量和大小进行计算。
可以通过将卫浴装置放置在平面中,然后将其指定给特定的系统,并使用布局工具确定连接系统构件的最佳布线方案,来创建卫浴系统。
使用卫浴构件Revit MEP 提供了下列工具来在项目中创建卫浴系统:■位于第314页的管道■位于第325页的管件■位于第328页的管路附件■位于第329页的卫浴装置■Mechanical Settings■Pipe Color Scheme Legend■Check Pipe System插入构件可以插入某些装置、附件和机械设备并与现有管段对齐,在放置它们的位置可自动连接。
这些插入的构件具有相同但方向相反的连接件,并且能与其连接件的方向精确地对齐。
在必要时将自动插入过渡件,以便与管段的尺寸相匹配。
在某些情况下,删除插入构件后,管道的连接会恢复到原来的状态。
例如,如果插入构件的大小与其放置处的管道大小一致(不用创建过渡件),那么在删除插入构件后,该管段的连接会恢复到原来的状态。
将球阀添加到管段中1在项目浏览器中,打开要放置插入式构件的平面、剖面或立面视图。
2单击“常用”选项卡➤“卫浴和管道”面板➤(管路附件),然后在类型选择器中选择“球阀”。
3将球阀的预览定位在要放置球阀的管段上方,等到出现中心捕捉时,单击鼠标放置球阀。
4球阀即插入管道中,并将管道连接到球阀的开放连接件。
15313管道第一次在项目中绘制管道时,应当为将放置的管道类型指定默认管件。
如果尚未为选定的管道类型指定默认管件,请转到位于第325页的为管道类型指定默认管件为该管道类型指定默认管件。
可以绘制水平、垂直和倾斜的管道,绘制方法有:使用“常用”选项卡➤“卫浴和管道”面板上的“管道”工具,或者在管道末端、管件、卫浴装置和管路附件的连接件上单击鼠标右键,然后从快捷菜单中选择“绘制管道”选项。
管道选项栏设置■直径:指定管道的直径。
如果无法保持连接,则将显示警告消息。
RveitMEP深化概述:排水、暖通、电气系统与建筑物一起构成一个有机整体,其管线的布置要与建筑物内部结构和空间分布相统一,为了更真实地表现出水暖电模型的准确性、合理性,创建与水暖电模型相应的建筑结构模型是有必要的。
在RveitMEP深化过程中基本分为2个步骤:1、建筑结构模型绘制。
2、机电综合的模型绘制。
一、建筑结构模型绘制。
1.熟悉CAD图纸现在的绘图模式很大部分采用先绘制CAD二维图纸,然后根据实际项目的需要绘制成三维图纸。
2.打开RveitMEP软件新建机械项目文件。
3.CAD图纸导入Revit MEP软件中为了利用CAD图纸中的线条进行定位,需要将CAD图纸导入Revit MEP软件中作为底图。
各系统分类的图纸,画该系统时分别导入,或一次性在CAD整合,以一张完整的图纸导入,省去重复导入工作。
4. 创建轴网创建建筑结构模型之前,需要确定模型主体之间的定位关系。
其定位主要通过标高和轴网的建立来实现创建轴网,根据导入的CAD地图的轴网为基准,通过初始的设置后采用约束复制发,画完轴网,并防止不小心移位我们采用锁定工具。
5. 创建标高根据图纸设定所需要的标高,进入立面视图设置标高数值并分层设置出各层标高平面。
6.创建结构柱首先载入矩形结构柱,根据结构图,识别柱子大小,在“图元属性中通过复制命令更改创建不同大小的结构柱。
如新建结构柱名称“600×600”,在类型属性中的“尺寸标注”栏中将b、h值均改为600,单击“确定”,完成结构柱的创建更改完成后,进入结构柱最底层的平面图,根据基准底图,逐个绘制结构柱,并设置结构柱高度。
7.创建剪力墙与砖墙更改墙的材质来区别墙体构造,字图元属性中,在结构中挑选材质。
在弹出的―放置墙‖选项卡中的―绘制‖面板中选择―直线‖命令,鼠标左键单击确定墙体的起点,再一次单击确定墙体的终点,沿顺时针方向绘制墙体。
也可用―绘制‖面板中的―拾取线‖命令,定位线选择―面层面:内部‖,拾取CAD图中的墙体边线,创建墙体。
Revit_MEP_基础功能Revit_MEP_基础功能Revit MEP 2022年用户手册Revit MEP 基本功能本章介绍了Revit MEP 中可通用于电气、机械、管道、卫浴和消防规程的基本功能。
本节内容zzzzzzzzzzzzz系统设置Revit MEP 管道工具放置机械设备风管和管道转换设置系统编辑工具管网和管道的选项栏设置连接到生成布局调整风管和管道的大小系统浏览器系统检查器空间内嵌明细表Revit MEP 2022年用户手册Revit MEP 基本功能系统设置项目中系统构件的外观和表现是由各个规程对应的设置确定的。
zzzzzz电气设置指定了电压、电力配电系统、配线和需求系数。
“机械设置”决定着项目中风管、管道、卫浴和消防系统管网和管道的行为和外观。
风管系统设置管道系统设置卫浴系统设置消防系统系统设置Revit MEP 2022年用户手册Revit MEP 基本功能Revit MEP 管道工具Revit MEP 提供了创建管道、卫浴和消防系统所需要的工具。
单击下列链接之一可获得特定系统类型的相关信息:zzz使用管道构件使用卫浴构件使用消防构件Revit MEP 2022年用户手册Revit MEP 基本功能放置机械设备Revit MEP 提供了为HVAC、管道、卫浴和消防系统放置机械设备所需要的工具。
单击下列链接之一可获得特定系统类型的相关信息:zzzz风管系统管道系统卫浴系统消防系统Revit MEP 2022年用户手册Revit MEP 基本功能风管和管道转换设置可以使用风管“转换设置”或“管道转换设置”对话框指定控制以下项的参数:使用“布局路径”工具时创建的管道或管网的高程、管道或风管尺寸和其他特征。
单击下列链接之一可获得特定系统类型的相关信息:zz风管转换设置管道转换设置Revit_MEP_基础功能Revit MEP 2022年用户手册Revit MEP 基本功能系统编辑工具选择某个系统后,“系统编辑工具”将可用。
学习revit心得体会(优质12篇)通过总结心得体会,我们能够更加清晰地理解自己的想法和观点。
写心得体会时,要注意语气适中,既要坦诚接受批评,也要肯定自己的成绩。
请大家共同欣赏以下的心得体会范文,相信会给您带来一些新的启发和思考。
学习revit心得体会篇一在建筑或者工程领域,BIM(建筑信息模型)是一种管理建筑信息的方式,旨在实现多方协作。
而Revit是BIM的一种实现方式,它将各个团队使用的不同软件模型效果有机组合起来。
作为一名从事建筑工程的普通人,我通过对BIMRevit的学习和实践,有了一些心得体会。
1.BIM的优势。
在BIMRevit设计和建造过程中,BIM使我们可以更加准确和完整地展示和模拟建筑空间。
通过对建筑信息的三维建模、可视化和信息化管理,有效提高了建筑设计的效率和质量,同时显著降低了施工和维护成本。
这种方法的应用将建筑信息转化为数字化形式,在规划、设计和施工过程中实时优化和协作。
这种新方法使用面向对象的信息集成技术,实现了建筑工程信息的集成和协同,从而促进了生命周期内不同角色之间的信息交换和流程的高度协调。
2.三维建模的体验。
在使用BIMRevit的过程中,三维建模是一项功能强大的工具,使建筑师和设计师可以从绘制平面图变成以三维形式进行建模和设计。
Revit有四个基本元素:模型元素、视图元素、注释元素、图形元素,与其它BIM应用程序一样,利用这些元素可以在建模过程中制定项目的整体风格和构想。
可以快速构建出整个模型,并且能实现3D视图展示,轻松地对模型进行快速的修改和修正,比如修改结构、添加设备和人工劳力模拟等等。
三维建模不仅能够带来资源的有效利用和消除建筑造价等方面的障碍,还能够不断地探索多样化的设计和构想。
3.信息管理与协作。
Revit另一个突出的优点是数据的管理和协作能力。
通过信息管理和协作功能,建筑项目从初步规划到建设阶段中,建筑各个部分的信息可以互相融合在一起,驱动项目在各个阶段进行得更加高效。
MEP:消防总结
一.绘制前的设置:
1.新建项目后,绘制管道时需要通过管道的图元属性设置好一些相应的参数,在绘图过程
中能够自动生产相应的管件,达到事半功倍的效果。
设置前设置后
2.设置过程中可以根据相应管材,通过插入相应族来实现。
并且通过复制管道设置重新命
名管道名称来区分管道。
3.可以通过设置注释记号来实现后期通过过滤器给管道着实。
二.绘制喷淋水管:
绘制前分析喷淋系统的分区、选材、喷头形式(上喷、下喷、上下喷、侧喷),是否穿梁。
1.当仅存在下喷头时的喷淋系统:
(1)画喷头时,需在喷头的放置面创建一个标高。
(2)在相应标高内绘制喷头。
(3)将同一段管段上的喷头设置为一个湿式消防系统。
(4)选择自动生成布局,通过、官网、周长解决方案选择所需要的。
在设置中能够同时设定干管及支管的标高。
(往往软件提供的解决方案不能够满足原始设计的要求,可以通过修改方案管线变为自定义也可手动绘制以满足要求)
2.当绘制上、下喷头时的喷淋系统:
(1)同时为上喷头及下喷头分别绘制两个参照面。
(2)在一个平面内绘制喷头,在另一个平面中通过调整视图属性的视图深度来看见前
面平面喷头的位置,在对应绘制喷头。
(3)通过调整主管、支管高度来生产管路。
(4)通过设置布局生成的主、支管高度,完成想要绘制的管路。
(5)如生产的路由不能满足要求可以后期手动修改。
(6)在连接下喷头时,如果遇到其他管线影响,选择改用绘制相应剖面修改管线路由
追点。
三.绘制小窍门:
1.因绘制管线时有自动连接的功能,这样我们就要利用这样的优点。
主要适用于不能自动生成布局的情况。
当连接时一定要注意管线之间必须在同一标高,并且管线的参照面要一致。
