有压引水系统水力计算

1． 常用的水力计算公式：供水工程中的管道水力计算一般均按照均匀流计算，目前工程设计中普遍采用的管道水力计算公式有:达西（DARCY ）公式：gd v l h f 22**=λ（1）谢才（chezy ）公式：i R C v **= （2）海澄－威廉（HAZEN-WILIAMS ）公式：87.4852.1852.167.10dC lQ h h f ***= （3） 式中h f ------------沿程损失，mλ―――沿程阻力系数 l ――管段长度，md-----管道计算内径，mg----重力加速度，m/s 2C----谢才系数 i----水力坡降； R ―――水力半径，mQ ―――管道流量m/s 2v----流速 m/sC n ----海澄――威廉系数其中大西公式，谢才公式对于管道和明渠的水力计算都适用。

海澄－威廉公式影响参数较小，作为一个传统公式，在国内外被广泛用于管网系统计算。

三种水力计算公式中 ，与管道内壁粗糙程度相关的系数均是影响计算结果的重要参数。

2． 规范中水力计算公式的规定3． 查阅室外给水设计规范及其他各管道设计规范，针对不同的设计条件，推荐采用的水力计算公式也有所差异，见表1：表1 各规范推荐采用的水力计算公式4． 公式的适用范围： 3．1达西公式达西公式是基于圆管层流运动推导出来的均匀流沿程损失普遍计算公式，该式适用于任何截面形状的光滑或粗糙管内的层流和紊流。

公式中沿程阻力系数λ值的确定是水头损失计算的关键，一般采用经验公式计算得出。

舍维列夫公式，布拉修斯公式及柯列勃洛克（）公式均是针对工业管道条件计算λ值的著名经验公式。

舍维列夫公式的导出条件是水温10℃，运动粘度*10-6 m 2/s,适用于旧钢管和旧铸铁管,紊流过渡区及粗糙度区.该公式在国内运用教广. 柯列勃洛可公式)Re 51.27.3lg(21λλ+∆*-=d (Δ为当量粗糙度,Re 为雷诺数)是根据大量工业管道试验资料提出的工业管道过渡区λ值计算公式,该式实际上是泥古拉兹光滑区公式和粗糙区公式的结合,适用范围为4000<Re<108.大量的试验结果表明柯列勃洛克公式与实际商用圆管的阻力试验结果吻合良好,不仅包含了光滑管区和完全粗糙管区,而且覆盖了整个过渡粗糙区,该公式在国外得到及为广泛的应用.布拉修斯公式25.0Re 316.0=λ是1912年布拉修斯总结光滑管的试验资料提出的,适用条件为4000<Re<105,一般用于紊流光滑管区的计算. 谢才公式该式于1775年由CHEZY 提出,实际是达西公式的一个变形,式中谢才系数C 一般由经验公式y e R n C *=1计算得出,其中61=y 时称为曼宁公式,y 值采用)1.0(75.013.05.2---=n R n y (n 为粗糙系数)公式计算时称为巴浦洛夫斯基,这两个公式应用范围均较广.就谢才公式本身而言,它适用于有压或无压均匀流动的各阻力区,但由于计算谢才系数C 的经验公式只包括反映管壁粗糙状况的粗糙系数n 和水力半径R,而没有包括流速及运动年度,也就是与雷诺数Re 无关,因此该式一般仅适用于粗糙区.曼宁公式的适用条件为n<,R<;巴浦洛夫斯基公式的适用条件为≤R ≤3m;≤n ≤.海澄-威廉公式是在直径≤工业管道的大量测试数据基础上建立的著名经验公式,适用于常温的清水输送管道,式中海澄-威廉系数Ch 与不同管材的管壁表面粗糙程度有关.因为该式参数取值简单,易用,也是得到广泛应用的公式之一.此公式适用范围为光滑区至部分粗糙度区,对应雷诺数Re 范围介于104-2*106. 通过对各相关规范所推荐计算公式的比较,除混凝土管仍然推荐采用谢才公式外,其它管材大多推荐采用达西公式.在新版《室外给水设计规范》中取消舍维列夫公式的相关条文,笼统采用达西公式,但未明确要求计算λ值采用的经验公式.由于舍维列夫公式是建立在对旧钢管及旧铸铁管研究的基础上,然而现在一般采用的钢或铸铁材质管道,内壁通常需进行防腐内衬,经过涂装的管道内壁表面均比旧钢管,旧铸铁管内壁光滑得多,也就是Δ值小得多,采用舍维列夫公式显然也就会产生较大得计算误差,该公式得适用范围相应较窄.经过内衬得金属管道采用柯列勃洛克公式或谢才公式计算更为合理.PVC-U,PE 等塑料管道,或者内衬塑料得金属管道,因为其内壁Δ值很低,一般处于管道流态大多位于紊流光滑区,采用适用光滑区得布拉修斯公式以及柯列勃洛克公式一般均能够得到与实际接近得计算结果.因此, 《埋地硬聚氯乙稀给水管道工程技术规程》及《埋地聚乙稀给水管道工程技术规程》中对塑料管道水力计算公式均是合理得且与《室外给水设计规范》并不矛盾.海澄-威廉公式可以适用于各种不同材质管道得水力计算,其中海澄-威廉系数Ch 得取值应根据管材确定.对于内衬水泥砂浆或者涂装有比较光滑得内防腐涂层得管道,其海澄-威廉系数应该参考类似工程经验参数或者实测数据,合理取用.因此,无论采用达西公式,谢才公式或者海澄-威廉公式计算,不同管材得差异均表现在 管内壁表面当量粗糙程度得不同上,各公式中与粗糙度相关系数得取值是影响计算结果得重要因素.值得一提得是,同种材质管道由于采用不同得加工工艺,其内表面得粗糙度也可能有所差异,这一因素在设计过程种也应重视(常用管材得粗糙度系数参考值见表2) 表2 常见管材粗糙度相关系数参考值管径对选择计算公式得影响 根据雷诺数计算公式vVdRe ,雷诺数与流速v,管径d 成正比,与运动粘度成反比,因此对应管道得不同设计条件应对所使用计算公式得适用范围进行复核.保证计算得准确性.大多说供水工程得设计按照水温10℃,运动粘度*10-5 m 2/s 得条件考虑,因此雷诺数实际受流速及管道口径得影响.以塑料管道为例,在正常设计流速范围条件下,管道内径大于100mm 时,虽然管道仍然处于紊流光滑区,但其雷诺数Re>105,也就是说已经超出了布拉修斯公式得适用范围,而且误差大小与雷诺数成正比.对PVC-U 管,采用布拉修斯公式与柯列勃洛克公式对比计算,当管内径为500mm ,流速 m/s 时,采用布拉修斯公式得出得水力坡降比柯列波列克得结果低11%以上.采用《埋地硬聚氯乙稀给水管道工程技术规程》推荐得修正公式与柯式对比计算,修正公式计算结果,小口径管偏安全,中等口径与柯式符合较好,大口径管得负误差达5%以上.因此笔者认为,大口径塑料管或采用塑料内衬管不宜采用布拉修斯公式计算,而更宜于采用如柯列波洛克公式等适用条件更宽得其它经验公式,或应通过试验等对其进行修正.与上述情况类似,采用谢才公式计算时,如果管道内径大于2m 时则不采用曼宁公式计算谢才系数.如果采用巴甫洛夫斯基公式,其适用管径可以达到12m,对一般输水工程管道已完全足够了.海澄-威廉公式的数据基础是WILLIAMS 和HAZEN 在大量工业管道现场或试验测量或得的.该公式因为简单易用,被广泛运用在管网水力计算中,国内外不少管道水力计算软件均采用该公式编制.由此可见,对于口径大于2m 得管道应尽量避免采用海澄-威廉公式计算以策安全.6.值得提出得是,上述所有水力计算公式中采用得管径均为计算内径,各种管道均应采用管道净内空直径计算,对于采用水泥砂浆内衬得金属管道应考虑内衬层厚度得影响.大口径管道计算应尽量避免采用海澄-威廉公式,建议采用柯列勃洛克公式计算,大量试验结果证明该公式计算结果与实际工业管道符合性好,水力条件适用范围广,虽然运用该式需要进行多次迭代计算才能得到λ值,较为麻烦,不过运用计算机简单编程既能方便地得到较为准确地结果,手工计算时也可以通过查表或者查询蓦迪图辅助计算.。

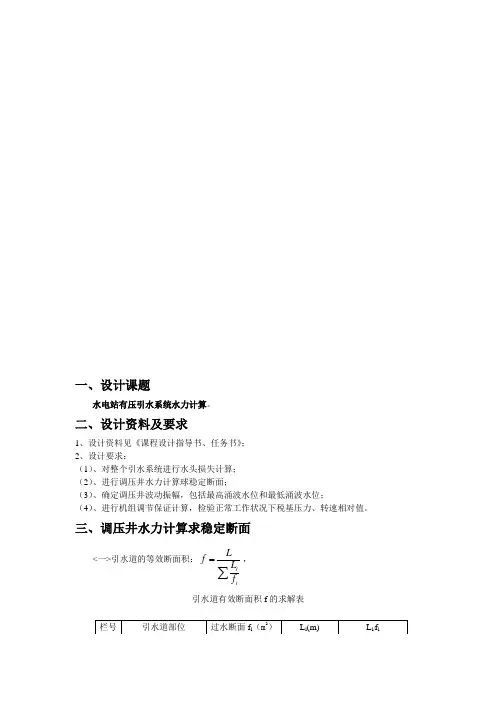

一、设计课题水电站有压引水系统水力计算。

二、设计资料及要求1、设计资料见《课程设计指导书、任务书》；2、设计要求： （1）、对整个引水系统进行水头损失计算； （2）、进行调压井水力计算球稳定断面； （3）、确定调压井波动振幅，包括最高涌波水位和最低涌波水位； （4）、进行机组调节保证计算，检验正常工作状况下税基压力、转速相对值。

三、调压井水力计算求稳定断面<一>引水道的等效断面积：∑=ii fL Lf ， 引水道有效断面积f 的求解表栏号引水道部位过水断面f i （m 2）L i (m) L i/f i所以引水道的等效断面积∑=ii fL Lf =511.28/21.475=23.81 m 2 <二>引水道和压力管道的水头损失计算： 引水道的水头损失包括局部水头损失h 局和沿程水头损失h 沿两部分 压力管道的水头损失包括局部水头损失h 局和沿程水头损失h 沿两部分1,22g 2h Qϖξ局局=g ：重力加速度9.81m/s 2 Q ：通过水轮机的流量取102m 3/s ω ：断面面积 m 2 ξ：局部水头损失系数局部水头损失h 局计算表栏号引水建筑物部位及运行工况 断面面积 ω（m 2） 局部水头损失系数 局部水头损失10-6Q 2（m ） 合计(m) (1) 进 水 口拦污栅 61.28 0.12 0.017 0.307(2) 进口喇叭段 29.76 0.10 0.060 (3) 闸门井 24.00 0.20 0.184 (4) 渐变段23.88 0.05 0.046 (5) 隧 洞 进口平面转弯 23.76 0.07 0.0660.204 (6) 末端锥管段 19.63 0.10 0.138 (7)调 压正常运行19.630.100.1382.202 (1) 拦污栅 61.28 4.1 0.067 (2) 喇叭口进水段 29.76 6.0 0.202 (3) 闸门井段 24.00 5.6 0.233 (4) 渐变段 23.88 10.0 0.419 (5) D=5.5m 23.76 469.6 19.764 (6) 锥形洞段 21.65 5.0 0.231 (7)调压井前管段19.6310.980.559(8) 井增一台机负荷，从调压井流入管道19.63 1.50 2.064(9)压力引力管道上水平段平面转弯19.63 0.04 0.0554.464（10）下水平段平面转弯9.08 0.08 0.515 （11）斜井顶部立面转弯19.63 0.09 0.124 （12）斜井底部立面转弯9.08 0.09 0.579 （13）锥管9.08 0.08 0.515 （14）三台机满发1岔管19.63 0.30 0.413 （15）三台机满发2岔管19.63 0.45 0.619 （16）一台机满发1岔管19.63 0.27 0.372(17) 一台机满发2岔管19.63 0.27 0.372(18) 蝴蝶阀9.08 0.14 0.900从上表中可以看出：引水道的h局=0..037+0.204+2.202=2.713m压力管道的h局=4.464m2,23422nh QRlϖ=沿n：糙率系数，引水道糙率取最小值0.012；压力管道取最大值0.013 l ：引水道长度m ω：断面面积m2R：为水力半径m Q ：通过水轮机的流量m3/s沿程水头损失h程计算表栏号引水道部位过水断面面积W（2m）湿周（m）水力半径R（m）引水道长（m）h程610-2n2Q(m)合计（m）1 进水喇叭口进水段29.76 21.98 1.3540 6.0 4522.448 0.0072 闸门井段24.00 20.00 1.2000 5.6 7625.272 0.0113 口 渐变段 23.88 18.64 1.2811 10.0 12606.781 0.018 4 隧 洞 D=5.5M 段 23.76 17.28 1.3756 469.6 543680.535 0.815 5 锥形洞段 21.65 16.49 1.3125 5.0 7423.307 0.011 6调压井 前管段 19.6315.711.250010.9821154.080.0327 1号叉管 19.63 15.71 1.2500 35.74 68856.723 0.109 8 1-2号叉管 19.63 15.71 1.2500 29.21 56276.018 0.040 9 2号叉管 19.63 15.71 1.2500 12.23 23562.331 0.004 10 锥管段 13.85 13.19 1.0500 3.97 19396.641 0.003 11D=3.4段9.0810.680.850021.25321684.6320.057计算隧洞的沿程水头损失用的糙率取最小值0.012；计算压力管道的沿程水头损失用的糙率 取最大值0.013。

水力计算公式选用水力计算是指利用水的流动性质进行流量、压力和速度等相关参数的计算。

在水力学中，常用的水力计算公式主要有流量计算公式、速度计算公式和压力计算公式。

下面将介绍几种常用的水力计算公式。

一、流量计算公式：1.泊松公式：流量计算公式是通过测定流速和截面积的方式来计算流量。

泊松公式是最常用的流量计算公式之一，其公式为：Q=A×v其中，Q为流量，A为流体通过的截面积，v为流速。

2.管道流量公式：当涉及到管道流量计算时，可以使用伯努利公式来计算流量，伯努利公式为：Q=π×r²×v其中，Q为流量，r为管道的半径，v为流速。

3.梯形槽流量公式：当涉及到梯形槽流量计算时，可以使用曼宁公式来计算流量，曼宁公式为：Q=(1.49/A)×R^(2/3)×S^(1/2)其中，Q为流量，A为梯形槽的横截面积，R为梯形槽湿周和横截面积之比，S为梯形槽的比降，1.49为曼宁系数。

二、速度计算公式：1.波速计算公式：在涉及到波浪速度计算时，可以使用波速公式进行计算，波速公式的一般形式为：c=λ×f其中，c为波速，λ为波长，f为频率。

2.重力加速度和液体高度差计算公式：当涉及到重力加速度和液体高度差计算时，可以使用水头计算公式，水头计算公式的一般形式为：H=v²/2g+z其中，H为水头，v为速度，g为重力加速度，z为液体的高度。

三、压力计算公式：1.应力计算公式：当涉及到液体对物体的压力计算时，可以使用应力计算公式，应力计算公式的一般形式为：P=F/A其中，P为压力，F为受力大小，A为受力的面积。

2.流体静压力计算公式：当涉及到流体的静压力计算时，可以使用静压力计算公式，静压力计算公式的一般形式为：P=ρ×g×h其中，P为压力，ρ为流体密度，g为重力加速度，h为液体的高度。

以上是一些常用的水力计算公式，可以根据不同的情况和具体要求选择合适的公式进行计算。

4.860m 取b 进=5.000m 取B 进=7.500m 取B 前=21.000m 取L 前= （2）参考资料：《水电站建筑物》（王树人 董毓新主编）、《水电站》（成都水力发电学校主编）2 设计基本资料 机组台数 …………………………………………………n 1=2台压力前池计算书1 设计依据及参考资料 （1）设计依据：《水电站引水渠道及前池设计规范》（DL/T 5079—1997）、《小型水力发电站设计规范》（（GB 50071—2002）、《水电站进水口设计规范》（SD 303—88）。

单机引用流量……………………………………………Q 设=12.500m³/s 引渠末端渠底高程………………………………………▽1=1041.000m 单机容量……………………………………………………N=1600kW 引水渠设计引用流量 ……………………………………Q p =25.000m³/s 引渠末端渠道设计水深……………………………………h=2.460m 引渠末端渠道设计流速 …………………………………v 0=2.050m/s 引渠末段渠底宽度…………………………………………b=2.500m 引渠末段渠道边坡…………………………………………m=1 进水室隔墩厚度……………………………………………d=0.000m 进水室拦污栅的允许最大流速 …………………………v 进=0.900m/s 压力钢管根数 ……………………………………………n 2=1根 压力钢管内径………………………………………………D=2.700m3 侧堰布置及水力计算3.1 侧堰堰顶高程的确定 根据《水电站引水渠道及前池设计规范》第4.5.3条的规定，侧堰的堰顶高程应高于设计流量下水电站正常 堰顶与过境水流水面的高差……………………………△h=0.100m 侧堰类型正堰的流量系数 ………………………………m 0=0.427=2100.040m侧堰堰顶高程▽3=▽2 + △h运行时的过境水流水面高程△h(0.1～0.2m)，本工程取△h＝0.100m过境水流水面高程▽2=渠末渠底高程 + 渠道正常水深 根据《水电站引水渠道及前池设计规范》第A.0.3条，对于设一道侧堰的布置，当水电站在设计流量下正常运行，侧堰不溢水；当水电站突然甩全部负荷待水流稳定后全部流量从侧堰溢出，为控制工况。

某水电站引水系统水力计算水力计算是指通过对水流的速度、压力、流量和水力特性等参数进行计算和分析来确定水力设备的性能和运行状况的过程。

在水电站引水系统中，水力计算是非常重要的一项工作，它可以帮助我们了解水流在系统中的运动状态、压力损失以及水力机械设备的性能等信息，进而为系统的设计和优化提供依据。

首先，水力计算需要确定水流的速度和流量。

水电站引水系统中的水流会经过引水渠道、闸门、管道等各种水力设备，因此需要根据实际情况确定每一段水流的水力特性。

一般来说，流速越高，单位时间内通过的水量越大。

在计算中，可以通过流量计等设备直接测量流量，或者通过流速和流道截面积的乘积来计算。

需要注意的是，水流的速度和流量在不同的段落可能会有变化，因此需要逐段地进行计算。

其次，水力计算需要考虑水流的压力损失。

在水电站引水系统中，水流经过管道、弯头、阀门等水力设备时，会产生摩擦力、冲击力和扩散力等，从而导致水流速度的减小和压力的降低。

这些压力损失通常被称为水力损失，是判断水力设备性能和系统运行状况的重要指标之一、在计算中，可以根据水流的速度和流量、管道材料和尺寸、管道长度和水力特性等参数来计算各段的压力损失。

通常，压力损失与管道长度的平方成正比，与流量的平方成正比，与管道直径的倒数成正比，与摩擦系数成正比。

同时，水力计算还需要考虑水力机械设备的性能。

在水电站引水系统中，常见的水力机械设备包括涡轮水轮机、发电机、水泵、液压启闭机等。

这些设备的性能参数包括效率、输出功率、扬程、转速等，可以通过实测或者选型手册等方法进行确定。

在计算中，可以根据水流的速度、压力和流量等参数，结合水力机械设备的性能曲线来计算各段的能量转换效率和电功率输出。

总的来说，水电站引水系统的水力计算是一个综合性的工作，需要考虑水流的速度、压力、流量和水力特性等参数，并结合水力机械设备的性能来进行分析和计算。

通过合理地进行水力计算，可以为系统的设计、改造和优化提供科学的依据，确保系统安全、可靠地运行。

水力计算公式选用水力计算是指通过水力学原理和公式来计算液体在管道、河道等流动过程中的各种参数和特性。

水力计算公式是水力学研究的基础，能够用来预测流体的流速、压力、流量等参数，对水利工程的设计和运行具有重要意义。

下面介绍几种常用的水力计算公式及其选用情况。

1.流量计算公式流量是指单位时间通过其中一截面的液体体积，常用的流量计算公式有：流量计算公式为：Q=A×v，其中Q为流量，A为流动截面的横截面积，v为流速。

该公式适用于对流量有明确要求的场合，如管道流量、水库泄洪流量等。

2.流速计算公式流速是指单位时间内通过其中一截面的液体速度，常用的流速计算公式有：流速计算公式为：v=Q/A，其中v为流速，Q为流量，A为流动截面的横截面积。

该公式适用于需要计算流速的情况，如河流流速、管道流速等。

3.压力计算公式压力是指液体对单位面积所产生的压力，常用的压力计算公式有：压力计算公式为：P=γh，其中P为压力，γ为液体的密度，h为液体的压力高度。

该公式适用于计算液体的静态压力，如水塔的压力、泵站的压力等。

4.速度计算公式速度是指液体在流动过程中的速度，常用的速度计算公式有：速度计算公式为：v=√(2gh)，其中v为速度，g为重力加速度，h为液体的压力高度。

该公式适用于计算液体的速度，如水流速度、潜流速度等。

5.阻力计算公式阻力是指液体在流动过程中由于各种因素的作用而产生的阻碍力，常用的阻力计算公式有：阻力计算公式为：f=KLRV^2/2g，其中f为阻力，K 为阻力系数，L为流动的长度，R为流动的半径，V为流体的速度，g为重力加速度。

该公式适用于计算流动中的阻力，如管道流动阻力、水泵阻力等。

在选用水力计算公式时，需要根据具体情况进行考虑。

首先要了解需要计算的参数，并根据参数的性质选择相应的计算公式。

其次要考虑计算公式的适用范围和精度，以及参数的测量方法和所需数据的可获取性。

最后还要结合实际应用需求，选择合适的计算公式进行计算和分析。

水工隧洞水力计算的内容，一般有:泄流能力计算、水头损失计算、绘制压坡线(有压流）、水面线的计算（无压流）。

1、泄流能力水工隧洞泄流能力计算，分有压流和无压流两种情况。

实际工程中，多半是根据用途先拟定隧洞设置高程及洞身断面和孔口尺寸,然后通过计算校核其泄流量。

若不满足要求，再修改断面或变更高程，重新计算流量，如此反复计算比较，直至满意为止。

（1）有压流的泄流能力有压流的泄流能力按公式(1）计算：02gH A Q μ= (1)式中Q —-泄流量；μ—-流量系数；A ——隧洞出口断面面积;g -—重力加速度。

g H H 2200υ+=式中 H —-出口孔口静水头;g220υ—-隧洞进口上游行近流速水头。

流量系数μ随出流条件不同而略有差异,自由出流和淹没出流分别按公式（2）和公式（3）计算：∑∑⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+=222211i j i j j j A A R C gl A A ζμ （2) ∑∑⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛=2222221i I I i J j A A R C gl A A A A ζμ （3)式中 A —-隧洞出口断面面积；A 2——隧洞出口下游渠道过水断面面积；ζj -—局部水头损失系数;A j ——与ζj 相应流速之断面面积；L i 、A i 、R i 、C i ——某均匀洞段之长度、面积、水力半径和谢才系数。

上述泄流能力计算公工适用于有压泄水隧洞，对发电的有压引水隧洞，其过流能力决定于机组设计流量，即流量为已知,要求确定洞径.（2)无压流的泄流能力无压泄水隧洞的洞身底坡常大于临界坡度,洞内水流呈急流状态，其泄流能力不受洞长影响,而受进口控制，若进口为深孔有压短管，仍可按公式（2）和公式（3）计算,而忽略其沿程水头损失（根号中的最后一项)。

表孔堰流进口的斜井式无压隧洞，其泄流能力由堰流公式计算:2/302H g mB Q ε= （4) 式中 ε—-侧收缩系数;m -—流量系数;B —-堰顶宽度(m ）；H 0-—包括行近流速水头g 220υ的堰顶水头。

《水电站建筑物》课程设计有压引水系统水力计算设计计算书姓名专业学号指导教师时间目录第一部分设计课题·31.设计容··32.设计目的··3第二部分设计资料及要求·41.设计资料·42.设计要求·5第三部分调压井稳定断面计算·61.引水系统水头损失·62.引水道有效断面·83.稳定断面计算·8第四部分调压井水位波动计算·101.最高涌波水位·102.最低涌波水位·13第五部分调节保证计算·151.水锤计算·152.转速相对升高值·19第六部分附录·211.附图·212.参考文献·21第一部分设计课题1.1 课程设计容对某水电站有压引水系统水力计算1.2 课程设计目的通过课程设计进一步巩固所学的理论知识，使理论与工程实际紧密结合。

提高学生分析问题和解决实际问题的能力，计算能力和绘图能力。

第二部分 设计资料及要求2.1 设计资料某电站是MT 河梯级电站的第四级。

坝址以上控制流域面积23622Km ，多年平均流量44.9s m /3，由于河流坡降较大，电站采用跨河修建基础拱桥，在桥上再建双曲拱坝的形式，坝高(包括基础拱桥)54.8m 。

水库为日调节，校核洪水位1097.35m ，相应尾水位1041.32m ；正常蓄水位1092.0m ，相应尾水位1028.5m ；死水位1082.0m ，最低尾水位1026.6m 。

总库容m H m p 58,1070734=⨯，m H m H 4.53,4.65,min max ==。

装机容量kw 4105.13⨯⨯，保证出力kw 41007.1⨯，多年平均发电量h kw .1061.18⨯。

该电站引水系统由进水口、隧洞、调压井及压力管道四部分组成，电站平面布置及纵断面图如图所示（指导书图1，图2）隧洞断面采用直径为5.5 m 的圆形，隧洞末端设一锥形管段，直径由5.5 m 渐变至5 .0m ，锥管段长5.0m ，下接压力钢管。

4.860m 取b 进=5.000m 取B 进=7.500m 取B 前=21.000m 取L 前= （2）参考资料：《水电站建筑物》（王树人 董毓新主编）、《水电站》（成都水力发电学校主编）2 设计基本资料 机组台数 …………………………………………………2台压力前池计算书1 设计依据及参考资料 （1）设计依据：《水电站引水渠道及前池设计规范》（DL/T 5079—1997）、《小型水力发电站设计规范（GB 50071—2002）、《水电站进水口设计规范》（SD 303—88）。

单机引用流量……………………………………………Q 设=12.500m³/s 引渠末端渠底高程………………………………………▽1041.000m 单机容量……………………………………………………1600kW 引水渠设计引用流量 ..........................................25.000m³/s 引渠末端渠道设计水深.......................................... 2.460m 引渠末端渠道设计流速 ....................................... 2.050m/s 引渠末段渠底宽度................................................ 2.500m 引渠末段渠道边坡 (1) 进水室隔墩厚度……………………………………………0.000m 进水室拦污栅的允许最大流速 …………………………v 进0.900m/s 压力钢管根数 ……………………………………………1根 压力钢管内径……………………………………………… 2.700m 3 侧堰布置及水力计算3.1 侧堰堰顶高程的确定 根据《水电站引水渠道及前池设计规范》第4.5.3条的规定，侧堰的堰顶高程应高于设计流量下水电站正 堰顶与过境水流水面的高差……………………………△0.100m 侧堰类型正堰的流量系数 ………………………………0.427=2100.040m侧堰堰顶高程▽3=▽2 + △h运行时的过境水流水面高程△h(0.1～0.2m)，本工程取△h＝0.100m过境水流水面高程▽2=渠末渠底高程 + 渠道正常水深 根据《水电站引水渠道及前池设计规范》第A.0.3条，对于设一道侧堰的布置，当水电站在设计流量下正运行，侧堰不溢水；当水电站突然甩全部负荷待水流稳定后全部流量从侧堰溢出，为控制工况。

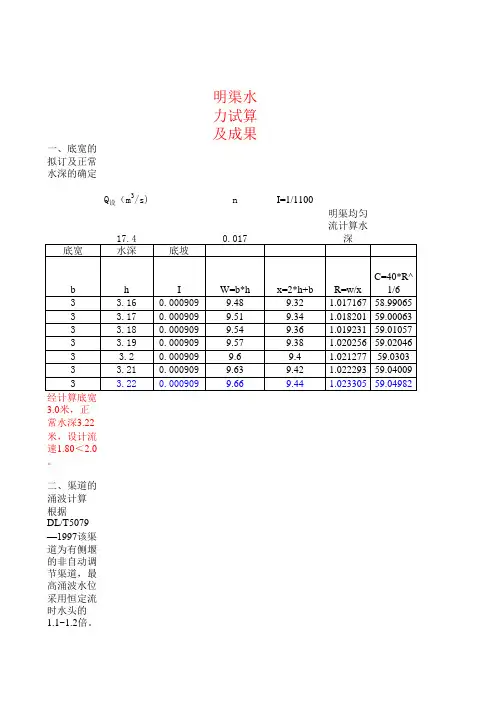

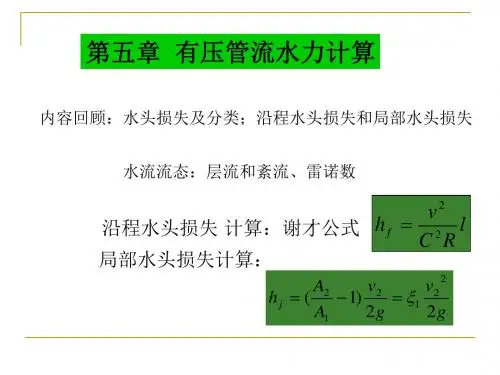

一、有压隧洞的水力计算1、沿程水头损失：h f =Lv²/(C²R)=λLv²/(d2g)=Ln²Q²/(F²R^4/3)R=A/χi上游调压室的设置条件λ=8g/C²C=R^(1/6)/n2、局部水头损失：hj=ζv²/(2g)3、有压隧洞的基本计算公式：①自由出流：Q=μω√(2g(T 0-h p ))式中，Tw—压力水道中水流惯性h p =0.5a+p ′/γLi—压力水道及蜗壳和压②淹没出流：Q=μω√(2g(T 0-h s ))vi—压力水道内各分段流 Hp—水轮机设计水头，m 4、①自由出流：μ=1/(1+∑ζj *(ω/ωj )^2+∑2gl i *(ω/ωi )^2/(C i ²*R i ))^0.5； [Tw]—Tw 的允许值，一般②淹没出流：μ=1/((ω/ω2)^2+∑ζj *(ω/ωj )^2+∑2gli*(ω/ωi)^2/(C i ²*R i ))^0.5,式中：ω2—隧洞出口下游渠道断面面积 ω—隧洞出口断面面积 ζj —几部水头损失系数ωj —与 ζj 相应流速之断面面积L i 、ωi 、R i 、C i —某均匀洞段之长度、面积、水力半径、谢才系数压力钢管经济直径D=1.128(Q/v e )^0.5= 或 压力钢管经济直径D=(5.2*Q max ^[]w w T T ＞iw i pL vT gH =∑二、阻抗式调压室（一）、托马断面计算：A=K*A th =K*L*A 1/(2g*(α+1/(2g))*(H 0-h w0-3*h wm ))式中：A th —托马临界稳定断面面积 L—压力引水道长度 A 1—压力引水道断面面积H 0—发电最小静水头（电站上下游水位差）α—自水库至调压室水头损失系数，α=h w0/v²，（包括局部水头损失与沿程摩擦水头损失），在无连接管 v—压力引水道流速h w0—压力引水道水头损失 h wm —压力管道水头损失K—系数，一般可采用1.0~1.1（二）、最高涌波计算（《水电站调压室设计规范》计算公式）：A=K*A th =K*L*A 1/(2g*(α+1/(2g))*(H 0-h w0-3*1、阻抗孔水头损失计算：h c =（Q/(Ψs)^2)/(2g)式中： h c —通过阻抗孔的水头损失 S—阻抗孔断面面积0.6~0.8之间选用2、丢弃全负荷时的最高涌波计算（《水电站调压室设计规范》计算公式）：λ′=2gA(h c0+h w0）/(LA 1v 0²)(1+λ′Z max )-ln(1+λ′Z max )=(1+λ′h w 0)-ln(1-λ′h c 0)(λ′|Z max -1|)＋ln(λ′|Z max |－1)=ln(λ′h c 0-1)-(λ′h w 0+1)34、增加负荷时的最低涌波计算：1+(((0.5ε-0.275m ′^0.5)^0.5)+0.1/ε-0.9)×(1-m ′)(1-m ′/(0.65ε^0.62))m ′=Q/Q 03、甩负荷时的第二振幅Z2m′=Q/Q0ε=LA1v0²/(gAh w0²)上游调压室的设置条件式中，Tw—压力水道中水流惯性时间常数，s；i—压力水道及蜗壳和压力尾水道各分段长度，m ；i—压力水道内各分段流速，m/s ；Hp—水轮机设计水头，m ；Tw]—Tw 的允许值，一般取2~4s式中： v e —经济流速，明钢管和地下埋管为4~6m ∕s ；管经济直径D=1.128(Q/v e )^0.5= 3.140219≈3.1 钢筋砼管为2~4m/s ；坝内埋管为3~7m/s 压力钢管经济直径D=(5.2*Q max ^3/H)^(1/7)=3.434174≈3.4Q max —管道的最大流量[]w w T T ＞iw i pL vT gH =∑二、阻抗式调压室水力计算程摩擦水头损失），在无连接管时用α代替（α+1/（2g））A1/(2g*(α+1/(2g))*(H0-h w0-3*h wm))141216441618 m′)(1-m′/(0.65ε^0.62))管为4~6m∕s；埋管为3~7m/s。

《水电站建筑物》课程设计有压引水系统水力计算设计计算书姓名专业学号指导教师时间目录第一部分设计课题 (3)1.设计容 (3)2.设计目的 (3)第二部分设计资料及要求 (4)1.设计资料 (4)2.设计要求 (5)第三部分调压井稳定断面计算 (6)1.引水系统水头损失 (6)2.引水道有效断面 (8)3.稳定断面计算 (8)第四部分调压井水位波动计算 (10)1.最高涌波水位 (10)2.最低涌波水位 (13)第五部分调节保证计算 (15)1.水锤计算 (15)2.转速相对升高值 (19)第六部分附录 (21)1.附图 (21)2.参考文献 (21)第一部分设计课题1.1 课程设计容对某水电站有压引水系统水力计算1.2 课程设计目的通过课程设计进一步巩固所学的理论知识，使理论与工程实际紧密结合。

提高学生分析问题和解决实际问题的能力，计算能力和绘图能力。

第二部分 设计资料及要求2.1 设计资料某电站是MT 河梯级电站的第四级。

坝址以上控制流域面积23622Km ，多年平均流量44.9s m /3，由于河流坡降较大，电站采用跨河修建基础拱桥，在桥上再建双曲拱坝的形式，坝高(包括基础拱桥)54.8m 。

水库为日调节，校核洪水位1097.35m ，相应尾水位1041.32m ；正常蓄水位1092.0m ，相应尾水位1028.5m ；死水位1082.0m ，最低尾水位1026.6m 。

总库容m H m p 58,1070734=⨯，m H m H 4.53,4.65,min max ==。

装机容量kw 4105.13⨯⨯，保证出力kw 41007.1⨯，多年平均发电量h kw .1061.18⨯。

该电站引水系统由进水口、隧洞、调压井及压力管道四部分组成，电站平面布置及纵断面图如图所示（指导书图1，图2）隧洞断面采用直径为 5.5 m 的圆形，隧洞末端设一锥形管段，直径由5.5 m 渐变至5 .0m ，锥管段长5.0m ，下接压力钢管。
