机械密封结构

机械密封结构范文机械密封结构是一种用于防止流体或气体泄漏的装置，广泛应用于化工、石油、制药、冶金等工业领域。

机械密封结构能够保证设备正常运行，并且在使用寿命期间保持稳定的工作效果。

本文将详细介绍机械密封结构的原理、分类和应用。

机械密封结构的原理主要是利用密封面之间的相对运动形成微小的摩擦力和压力，从而达到密封效果。

密封面通常由固定密封环和活动密封环组成，两者之间通过压紧装置维持一定压力。

在运转过程中，密封面间的摩擦力和压力能够抵抗介质的渗漏，实现泄漏的零值。

根据密封环的材质和结构形式，机械密封结构可以分为多种类型。

其中，最常见的机械密封结构有单端面机械密封、双端面机械密封、伸缩机械密封和旋转式机械密封等。

单端面机械密封适用于低压、低速环境下的密封，主要用于输送气体。

双端面机械密封适用于高速、高压环境下的密封，主要用于泵和压缩机等设备。

伸缩机械密封主要用于受热或冷却后容器的密封，并能够适应温度变化引起的热胀冷缩。

旋转式机械密封则广泛应用于旋转轴或旋转设备的密封，如泵的轴封。

机械密封结构的应用非常广泛。

在化工工业中，机械密封结构主要用于泵、压缩机和搅拌器等设备的密封。

在石油工业中，机械密封结构主要用于输送石油和天然气的管道密封。

在制药工业中，机械密封结构主要用于保护机械设备免受介质污染。

在冶金工业中，机械密封结构主要用于冶炼炉和熔炼炉等高温设备的密封。

为了确保机械密封结构的正常运行，需要注意以下几个方面的问题。

首先，密封环的选材应根据介质的性质来选择，以确保密封性能的稳定性。

其次，压紧装置的设计和调整需要合理，以保证密封面之间的良好接触。

此外，密封面的润滑剂和清洗剂的使用也需要注意，以确保密封环的工作寿命和效果。

最后，需要强调的是机械密封结构的维护和检修工作。

定期检查机械密封结构的使用情况，检查密封环的磨损和泄漏情况，并及时进行调整和更换。

此外，定期清洗和润滑密封面，移除积累的污垢和颗粒物，以保证机械密封结构的正常运行和使用寿命。

机械密封的结构特点机械密封是一种广泛应用于工业设备中的密封装置。

它是通过两个或多个旋转部件之间的接触，以及与静止部件之间的接触，形成密封的隔离层。

下面将介绍机械密封的结构特点。

1.结构简单：机械密封由静止环、旋转环、填料、弹簧等少数部件构成。

这些部件可以根据特定的需求进行组合和更换，使得结构调整简单。

2.密封性能好：机械密封的接触面进行了精细的加工和抛光，可以实现高度密封效果，防止介质泄漏。

它的密封性能可以根据工作条件和要求进行调节和控制。

3.抗冲击和振动能力强：机械密封的设计使得其能够承受较大的冲击和振动。

例如，填料可以提供额外的支撑和缓冲，使得密封面在工作过程中不会受到过大的压力和碰撞。

4.耐高温和压力：机械密封通常采用金属材料和耐高温材料制成，可以在高温和高压环境下工作，确保密封性能不受影响。

5.使用寿命长：机械密封的结构紧凑，密封面经过精细抛光处理，可以延长密封件的使用寿命。

此外，机械密封的部件可以根据需要进行更换和维修，延长设备的使用寿命。

6.简便维护：机械密封的维护相对简单，通常只需要定期润滑和清洁密封面。

在需要更换密封件时，可以部分拆解，减少对设备的影响。

7.适应性广泛：机械密封适用于各种工业设备中，包括泵、压缩机、搅拌器等。

它可以应对不同的工作条件和介质，具有广泛的适应性。

8.可靠性高：机械密封的结构经过长期优化和改进，保证了其可靠性和稳定性。

密封件的设计充分考虑了各种因素，包括温度、压力、转速等，以确保密封效果可靠。

总之，机械密封的结构特点包括简单、密封性能好、抗冲击和振动能力强、耐高温和高压、使用寿命长、维护简便、适应性广泛和可靠性高。

这些特点使得机械密封成为工业设备中常见且受欢迎的密封装置。

机械密封的概念及组成结构机械密封是工业生产中常见的一种密封结构，用于阻止或减少介质（液体或气体）在机械设备或装置中泄漏。

它通常由密封零件、密封剂和其他辅助装置组成。

下面我将详细介绍机械密封的概念和组成结构。

机械密封是一种通过相对运动的两个密封零件之间的接触实现密封作用的装置。

通过密封零件的相对运动，形成摩擦作用，从而阻止介质的泄漏。

机械密封通常应用于高压、高速、高温、腐蚀性介质等特殊工况下，具有较好的密封效果和使用寿命。

机械密封的组成结构包括以下部分：密封面、密封剂、密封罩、弹性元件和辅助装置。

1. 密封面：机械密封的两个相对移动的部分称为密封面。

根据密封原理和应用环境的不同，常见的密封面形式包括平面密封面、球面密封面和锥面密封面。

密封面的材质通常选择耐磨、耐腐蚀的硬质材料，如陶瓷、碳化硅和碳化钨等。

2. 密封剂：机械密封的密封效果主要依赖于密封剂的作用。

常见的密封剂包括填充物和润滑剂。

填充物通常用于填充密封面之间的间隙，增强密封效果。

常用的填充物材料有聚四氟乙烯、鳌鱼石等。

润滑剂主要用于减小密封面的摩擦系数，提高密封效果，并能帮助散热。

常用的润滑剂有润滑油和润滑脂等。

3. 密封罩：密封罩是保护和支撑密封零件的装置，通常由金属材料制成。

密封罩可以起到固定密封零件、减少泄漏和保护密封面的作用，在一些特殊的工况下，还可以起到防爆和防静电的作用。

4. 弹性元件：弹性元件是机械密封的重要组成部分，通常由弹性材料制成。

它的作用是紧密地压紧密封零件，保证密封面的接触紧密，防止泄漏。

常见的弹性元件包括弹簧、弹片和弹性橡胶等。

5. 辅助装置：辅助装置用于增强机械密封的性能和可靠性，包括冷却装置、冲洗装置和泄漏报警装置等。

冷却装置常用于高温工况中，通过循环冷却介质来降低密封零件和密封面的工作温度。

冲洗装置用于清洗密封面，防止堆积的污物和杂质影响密封效果。

泄漏报警装置可以检测泄漏情况，及时报警，以保障生产安全。

综上所述，机械密封是一种通过相对运动的两个密封零件之间的接触实现密封作用的装置。

机械密封是一种用来解决旋转轴与机体之间密封的装置。

它由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力(或磁力)作用下及辅助密封的配合下，保持贴合并相对滑动而构成防止流体泄漏的装置，常用于泵、压缩机、反应搅拌釜等旋转式流体机械的密封；也用于齿轮箱、阀门、旋转接头、船舶尾轴等的密封。

机械密封一般由5个部分组成：(1)由补偿环和非补偿环构成的密封端面，(2)由弹性元件为主构成的加载、补偿和缓冲机构；(3)辅助密封；(4)与旋转轴连接，并同轴一起旋转的传动机构；(5)防转机构。

机械密封的结构不同，其零件也不尽相同，但这5个要素基本上都应具备。

(1)补偿环与非补偿环：补偿环是具有轴向补偿能力的密封环，它可以是旋转环(亦称动环)，也可以是非旋转环。

非补偿环是不具有轴向补偿能力的密封环，同样可以是旋转环，也可以是非旋转环(亦称静环)。

两者的端面贴合在一起构成密封端面。

它是机械密封的主要构件，起主密封作用。

近年来，在有些情况下，补偿环用软质材料制造，端面较窄；非补偿环用硬质材料制造，端面较宽。

(2)弹性元件与弹簧座：二者构成了加载、补偿和缓冲机构，以保证机械密封在安装后端面贴合；在磨损时及时补偿；在受振动、窜动时起缓冲作用。

(3)辅助密封圈：起辅助密封作用，分补偿环辅助密封圈和非补偿环辅助密封圈两种。

(4)传动机构：起传递转矩的作用。

在旋转式机械密封中，多弹簧结构常用凸圆凹坑、柱销、拨叉等方式传动，传动机构多布置在弹簧座和补偿环上；文章由宁波泽德水泵整理单弹簧结构常以弹簧自身的并圈或带钩结构兼起传动作用。

在静止式机械密封中，旋转环常以键、柱销来传动。

(5)防转机构：起克服转矩作用，其结构型式与传动结构相反。

机械密封的结构和材料选择机械密封是一种常用的密封方式，广泛应用于各种工业设备中。

它通过机械装置将两个密封面紧密地贴合在一起，以防止介质的泄漏和外界杂质的侵入。

机械密封的结构和材料选择对其密封性能和使用寿命有着重要影响。

机械密封的结构通常由密封环、弹簧、填料等部分组成。

其中，密封环是机械密封的核心部件，起到密封作用。

常见的密封环有O型圈、Y型圈、U型圈等。

弹簧的作用是保持密封环的压力，确保密封面之间的紧密贴合。

填料则用于填充密封面之间的间隙，增加密封效果。

在机械密封的材料选择中，需要考虑介质的性质、工作条件和使用要求等因素。

常见的材料有橡胶、聚四氟乙烯、金属等。

橡胶具有良好的弹性和耐磨性，适用于一般介质的密封。

聚四氟乙烯具有优异的耐腐蚀性和耐高温性能，适用于酸碱介质和高温介质的密封。

金属材料通常用于高压、高温和腐蚀性介质的密封。

在选择机械密封结构时，需要根据具体的工作条件和使用要求进行综合考虑。

常见的机械密封结构有单端面机械密封、双端面机械密封和多端面机械密封等。

单端面机械密封适用于低压、低速度和无腐蚀性介质的密封。

双端面机械密封适用于高压、高速度和腐蚀性介质的密封。

多端面机械密封适用于多介质、多压力和多温度的复杂工况。

此外，机械密封还需要考虑安装和维护的便捷性。

合理设计的机械密封结构可以方便安装和更换，减少维护成本和停机时间。

总之，机械密封的结构和材料选择是保证其密封性能和使用寿命的关键因素。

在实际应用中，需要根据具体情况进行综合考虑，并选择合适的结构和材料，以满足工作条件和使用要求。

机械密封结构原理
机械密封结构是一种用于密封旋转轴与外界环境之间的装置。

其主要原理是利用摩擦力和机械压力来阻止液体或气体从轴上泄漏出来，同时避免外界物质进入机械设备内部。

机械密封由两个主要部分组成：固定环和旋转环。

固定环被安装在机械设备上，而旋转环则附在旋转轴上。

当旋转轴转动时，旋转环会随之旋转。

两个环之间通过轴向压力和摩擦力的作用来实现有效的密封。

机械密封的密封性能主要依赖于以下几个因素：
1. 密封面：固定环和旋转环的接触面通常是由耐磨材料制成，如碳化硅、陶瓷等。

这些材料具有良好的摩擦性能和耐磨性，能够确保密封面的完整性。

2. 密封剂：在密封面上通常需要涂抹一层密封剂，以填补微小的间隙并增加密封性能。

常用的密封剂有聚四氟乙烯（PTFE）和润滑油等。

3. 压力：通过调节密封装置的压力，可以控制密封的紧密程度。

一般来说，较高的压力能够获得更好的密封效果，但过高的压力可能导致密封件的损坏。

4. 温度：机械密封对温度的适应性也是一个重要因素。

一些高温或低温环境下的机械密封需要采用特殊材料来保证其性能。

总之，机械密封结构通过利用摩擦力和压力来实现旋转轴与外界环境的密封，广泛应用于各种机械设备中，确保其正常运转和安全可靠。

机械密封的结构原理及特点
机械密封是一种常用的动态密封形式，其结构原理和特点如下：
结构原理：
1. 机械密封由密封环、轴套、静环、动环等组成。

2. 密封环通过压力将密封面与轴套或静套等部分紧密接触，形成密闭的密封空间。

3. 密封面之间的相对运动产生摩擦，摩擦力可以抵消介质的泄漏。

4. 通过添加润滑剂或冲洗液来降低密封面的摩擦和磨损。

特点：
1. 机械密封能够在高速、高温、高压和有腐蚀性介质等恶劣工况下工作，具有较好的密封性能。

2. 机械密封结构紧凑，安装方便，适用于各种轴承和轴向密封。

3. 由于密封面之间的摩擦，机械密封需要一定的润滑或冲洗，以减少磨损和摩擦力，因此需要提供相应的润滑系统。

4. 机械密封使用寿命较长，能够在恶劣环境下保持其密封性能。

5. 由于机械密封的结构复杂，其制造和维护成本相对较高。

6. 机械密封适用于各种静态密封和旋转密封的场合，广泛应用于泵、压缩机、汽轮机等设备中。

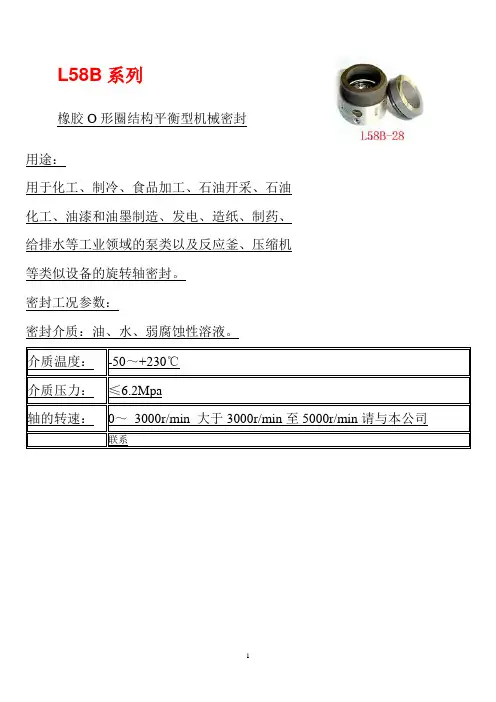

L58B系列橡胶O形圈结构平衡型机械密封用途：用于化工、制冷、食品加工、石油开采、石油化工、油漆和油墨制造、发电、造纸、制药、给排水等工业领域的泵类以及反应釜、压缩机等类似设备的旋转轴密封。

密封工况参数：密封介质：油、水、弱腐蚀性溶液。

介质温度：-50～+230℃介质压力：≤6.2Mpa轴的转速：0～3000r/min 大于3000r/min至5000r/min请与本公司联系LWB2系列聚四氟乙烯波纹管外装式机械密封用途：主要用于化工、石油化工等工业领域和强腐蚀介质的耐酸泵及类似设备的旋转轴密封。

密封工况参数：适用介质：强酸、强氧化剂或还原性介质及有机化合物溶液等，如硫酸、硝酸、盐酸。

不适用于强碱、氟化酸、氢氟酸及含有颗粒的溶液。

工作温度：+20～+125℃（温度在80℃以上时应用水冷却冲洗密封面并加防护罩，以保安全）。

工作温度与压力：℃20 40 60 80 100 125 MPa 1.0 0.8 0.7 0.5 0.35 0.2 压力与轴径有关主轴转速：3000r/minL10T系列聚四氟乙烯波纹管外装式机械密封用途：主要用于化工、石油化工等工业领域，强腐蚀介质的耐酸泵及类似设备的旋转轴密封。

密封工况参数：密封介质：强酸、强碱、强氧化剂、强还原剂和其它各种强腐蚀性溶液不适用于浓氢氟酸等溶液。

介质压力：≤1.3MPa介质温度：-40～+120℃(取决于所用的材料）转速：≤4000r/min波纹管的尾部增设一挡环，可增加其工作的可靠性。

挡环的直径与轴径有关，如下表：轴径mm 挡环外径（mm）=轴径+16-257mm28-7610mm82-10013mm当卡盘厚度L23大于L6+L10时，为了防止和旋转环组件相碰，应按图示作出台阶。

L10R系列聚四氟乙烯波纹管密封用途：主要用于化工、石油化工等工业领域，强腐蚀介质的耐酸泵及类似设备的旋转轴密封。

密封工况参数：密封介质：强酸、强碱、强氧化剂、强还原剂和其它各种强腐蚀性溶液不适用于浓氢氟酸等溶液。

机械密封的结构和材料选择Title: 机械密封的结构和材料选择Introduction:机械密封是工业领域中常用的封闭装置，用于防止液体或气体在机械装置的运动过程中泄漏。

作为一种关键部件，机械密封的结构和材料选择对于提高设备的性能和寿命至关重要。

本文将对机械密封的结构和材料选择进行深入探讨，旨在帮助读者更全面、深刻地理解这一关键技术。

I. 机械密封的基本结构1. 静密封环：静密封环主要由金属或非金属材料制成，常见的有橡胶、石墨等。

它位于机械密封的固定端，起到密封作用，防止液体和气体泄漏。

2. 动密封环：动密封环与静密封环相接触，在运动过程中承受较大的工作压力和摩擦力。

材料的选择需要考虑耐磨、耐腐蚀和耐高温等性能。

3. 弹性填料：弹性填料是机械密封的关键部件，起到填充密封空隙的作用。

常见的填料材料有聚四氟乙烯（PTFE）和柔性石墨等。

4. 密封盖和密封座：密封盖和密封座是机械密封的重要组成部分，起到固定密封环和填料的作用。

II. 材料选择的考虑因素1. 工作环境：机械密封一般用于各种工业设备中，不同的工作环境对材料的要求也不同。

在高温环境下，需要选择耐高温材料，如陶瓷，以保证密封性能的稳定。

2. 工作介质：机械密封接触到的工作介质可能是液体、气体或固体颗粒等，不同的介质对材料的腐蚀性和耐磨性有不同要求。

根据介质的性质选择合适的材料可以延长机械密封的使用寿命。

3. 工作压力：机械密封在工作过程中需要承受不同的工作压力，材料的选择应该考虑其耐压性能，以保证密封效果和安全性。

4. 经济性：材料的成本和可获得性也是选择的考虑因素之一，既要保证密封性能，又要尽可能降低成本，提高设备的经济性。

III. 常用的机械密封材料1. 橡胶类：橡胶类材料具有良好的密封性和柔韧性，常用于一般工业设备的机械密封中，如氯丁橡胶和聚氨酯等。

2. 聚四氟乙烯（PTFE）：PTFE是一种优良的非金属密封材料，具有极强的耐腐蚀性和低摩擦系数，在化工、冶金等工业领域得到广泛应用。

生产技术培训教案主讲人：杨立亚技术职称：所在生产岗位：技术员讲课时间：2010年05月24日培训题目：培训题目：机械密封结构原理、故障原因及处理方法以及工艺标准培训目的：熟悉掌握机械密封检修检查要求和质量验收标准，加强过程质量控制，提高检修工艺，确保检修质量受控。

内容摘要：一、机械密封结构原理二、故障原因及处理方法以及工艺标准培训内容：一、机械密封结构原理机械密封是靠一对或数对垂直于轴，做相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。

图1 机械密封结构常用机械密封结构如图1所示。

由静止环（静环）1、旋转环（动环）2、弹性元件3、弹簧座4、紧定螺钉5、旋转环辅助密封圈6和静止环辅助密封圈8等元件组成，防转销7固定在压盖9上以防止静止环转动。

旋转环和静止环往往还可根据它们是否具有轴向补偿能力而称为补偿环或非补偿还。

机械密封中流体可能泄漏的途径有如图1中的A、B、C、D四个通道。

C、D泄漏通道分别是静止环与压盖、压盖与壳体之间的密封，二者均属静密封。

B通道是旋转环与轴之间的密封，当端面摩擦磨损后，它仅仅能追随补偿环沿轴向作微量的移动，实际上仍然是一个相对静密封。

因此，这些泄漏通道相对来说比较容易封堵。

静密封元件最常用的有橡胶O形圈或聚四氟乙烯V形圈，而作为补偿环的旋转环或静止环辅助密封，有时采用兼备弹性元件功能的橡胶、聚四氟乙烯或金属波纹管的结构。

A通道则是旋转环与静止环的端面彼此贴合作相对滑动的动密封，它是机械密封装置中的主密封，也是决定机械密封性能和寿命的关键。

因此，对密封端面的加工要求很高，同时为了使密封端面间保持必要的润滑液膜，必须严格腔制端面上的单位面积压力，压力过大，不易形成稳定的润滑液膜，会加速端面的磨损；压力过小，泄漏量增加。

所以，要获得良好的密封性能又有足够寿命，在设计和安装机械密封时，一定要保证端面单位面积压力值在最适当的范围。

机械密封的结构导言机械密封是工业设备中常用的一种密封方式，它通过机械装置的配合，形成一个密闭的空间，阻止流体或气体的泄漏。

机械密封常被应用于泵、压缩机、搅拌设备等各种旋转设备中。

本文将对机械密封的结构进行详细探讨。

1. 机械密封的基本结构机械密封的基本结构由两个主要部分组成：静环和动环。

静环为固定不动的零件，通常安装在固定的设备上，如泵体；动环则与旋转部件连接，如泵轴。

静环和动环通过密封面形成一个密闭的间隙，有效阻止介质的泄漏。

机械密封的结构通常还包括以下几个关键组成部分：1.1 密封面密封面是机械密封中最重要的部分，它直接决定了机械密封的密封效果。

常见的密封面材料包括硬质合金、陶瓷、石墨等。

密封面的形状通常为平面、凸面、凹面等，不同的形状可根据实际工况要求进行选择。

1.2 弹簧弹簧是机械密封中提供压紧力的部分，它的作用是使密封面保持压力，确保密封效果。

弹簧通常由不锈钢制成，其选择要考虑到介质的性质和工作条件。

1.3 密封环密封环是机械密封中的一个重要组件，它可以提供各种不同形状和材料，以适应不同的工况。

常见的密封环包括O型圈、V型圈等。

密封环的选择要根据介质的温度、压力和化学性质等因素进行合理选择。

根据不同的结构特点和应用领域，机械密封可分为多种类型。

以下将介绍其中的几种常见类型。

2.1 单端面机械密封单端面机械密封是最简单最常见的机械密封类型，它只有一个密封面，通常用于轴封和盘封的密封。

单端面机械密封结构简单，易于安装和维修。

2.2 双端面机械密封双端面机械密封是采用两个密封面的密封结构，常用于旋转设备的密封，例如泵。

双端面机械密封相较于单端面机械密封，在密封效果和稳定性方面更为优秀。

波纹管机械密封是通过波纹管的弹性变形实现密封的一种特殊机械密封。

它具有密封效果好、摩擦小、寿命长等优点，广泛应用于高温、高压和腐蚀介质的密封。

3. 机械密封的应用机械密封广泛应用于工业领域的各个行业，特别是涉及到流体控制的设备。

机械密封结构及原理
机械密封是一种广泛应用的密封结构，其工作原理是通过机械零件之间的摩擦来实现密封。

本文将围绕机械密封的结构及原理进行探讨。

一、机械密封的结构
机械密封的结构一般分为推力平衡式和非推力平衡式两种。

1. 推力平衡式：推力平衡式机械密封结构包括密封端面、密封环、弹簧、平衡片、止推环、方形橡胶密封圈等。

其中，密封环通过压缩弹簧使其与轴套端面密封，平衡片则用于消除轴在高速旋转时的推力。

2. 非推力平衡式：非推力平衡式机械密封结构则包括密封环、弹簧、止推环等。

与推力平衡式相比，非推力平衡式机械密封结构省去了平衡片和方形橡胶密封圈。

二、机械密封的原理
机械密封的工作原理主要是利用机械零件间的摩擦来实现密封。

1. 密封环：密封环为机械密封的重要组成部分，其外部表面与轴套配合，内部表面与轴配合。

通过保证密封环与轴套和轴的表面几何尺寸、表面粗糙度和表面之间的配合质量，实现密封效果。

2. 弹簧：弹簧的作用是让密封环能够靠近轴表面，使密封环与轴表面紧密接触，从而解决介质泄漏问题。

3. 平衡片：为了解决轴在旋转时所产生的推力，通常在推力平衡式机械密封中会加装平衡片。

平衡片通过调整压力平衡，达到消除轴的推力的目的。

4. 止推环：止推环作为机械密封的一种辅助密封结构，主要是承担轴在往密封端运动的推力，它通过垫片与端面垫接，使得轴向推力转化为端面密封压力。

总之，机械密封是一种结构简单、可靠性高的密封结构，通过其工作原理，能够有效地解决各种工业领域中的密封问题。

机械密封的结构形式机械密封是一种用于防止液体和气体泄漏的装置。

它由各种部件组成，形式多样，适用于不同的工况和应用场合。

下面将介绍几种常见的机械密封的结构形式。

1.布式机械密封布式机械密封是最常见的一种机械密封结构形式。

它由密封环、弹簧、填料环和静环组成。

密封环一般采用橡胶材料，具有一定的弹性，能够适应轴的旋转。

弹簧用于使密封环紧密贴合轴面，防止泄漏。

填料环用于填充到密封环与轴面之间的空间，进一步增加密封效果。

静环则用于固定整个密封装置。

2.单端面机械密封单端面机械密封适用于对密封要求较高的场合，如高温、高压和易燃易爆等环境。

它由密封环、静环、填料环和弹簧组成。

在单端面机械密封中，填料环是最为重要的部件，它负责填补与旋转轴相贴的表面不规则的间隙，并保证密封性能。

3.双端面机械密封双端面机械密封适用于双向运动和双向密封的场合，如泵的进出口。

它由两个密封环、两个填料环和两个静环组成。

这种结构形式能够同时防止液体或气体的泄漏，提高密封效果。

4.多端面机械密封多端面机械密封适用于多个轴或轴与内壁之间的密封。

它由多个密封环、填料环和静环组成。

这种结构形式最大限度地提高了机械密封的效果，适用于对密封要求较高的场合。

5.各向异性机械密封各向异性机械密封是一种相对较新的机械密封结构形式。

它由多个填料环和多个弹簧组成。

填料环和弹簧的材料和形状具有各向异性，能够适应不同方向上的密封需求。

这种结构形式适用于复杂的工况和特殊的应用场合。

总的来说，机械密封的结构形式多种多样，可以根据不同的工况和应用场合进行选择。

通过合理的结构设计和材料选择，机械密封能够提供可靠的密封效果，防止液体和气体泄漏。
