《电工学》实验指导书实验一 戴维宁定理一、实验目的1.加深对戴维宁定理的理解；2.学习有源二端网络等效电动势和等效内阻的测量方法；3.熟悉稳压电源、数字万用表的使用；二、实验器材1.数字万用表 一块2.直流稳压电源 两台3.电阻 若干只4.导线 若干根5.面包板 两块三、实验原理简述任何一个线性有源二端网络都可以用一个电动势为E 、内阻为R 0 的等效电压源代替。

如图1-1所示。

等效电压源的电动势E 就是有源二端网络的开路电压U OC ，如图1-2（a ）所示。

等效电压源的内阻R O 就是有源二端网络除源后（有源二端网络变为无源二端网络）两端之间的等效电阻，如图1-2（b ）所示。

除源是指将原有源二端网络内所有电源的作用视为零，即将理想电压源视为短路、理想电流源视为开路。

（a ）原电路 （b ）戴维宁等效电路图1-1 戴维宁等效电路（a ）开路电压 （b ）等效电阻图1-2 等效量的求解在电路分析中，若只需计算某一支路的电流和电压，应用戴维宁定理就十分方便。

只要将该待求支路划出，其余电路变为一个有源二端网络，根据戴维宁定理将其等效为一个电压源，如图1-1（b ）所示。

只要求出等效电压源的电动势E 和内阻R O ，则待求支路电流即为LR R EI +=四、实验内容和步骤1.实验电路连接及参数选择实验电路如图1-3所示。

由R1、R2 和R3 组成的T 型网络及直流电源U S 构成线性有源二端网络。

可调电阻箱作为负载电阻R L。

图1-3 验证电路在实验台上按图1-3所示电路选择电路各参数并连接电路。

参数数值及单位填入表1-1中。

根据图1-3给出的电路及实验步骤1 所选择参数计算有源二端网络的开路电压U OC、短路电流I SC 及等效电阻R O 并记入表1-2中。

图1-4测开路电压U OC 图1-5 测短路电流I SC （1）开路电压U OC 可以采用电压表直接测量，如图1-4所示。

直接用万用表的电压档测量电路中有源二端网络端口（N-P）的开路电压U OC，见图1-4，结果记入表1-2中。

电工学实验（I）华南师范大学物理与电信学院电路分析、电工实验室2008．3目录电工实验概述（2）实验一电路元件伏安特性的测定（6）实验二叠加原理验证（9）实验三正弦稳态交流电路相量研究（11）实验四三相交流电路负载的连接（15）实验五单相变压器实验（18）电工实验概述一﹑实验前的准备工作1．认真预习实验指导书及教材中的有关部分，通过预习，充分了解本次实验的目有﹑原理﹑步骤和仪器的使用方法，并将实验目的﹑基本原理﹑实验电路﹑实验数据填写的表格写画在实验报告上。

2．进入实验室后，要熟悉电工综合实验台实验装置的结构及电源配备情况，选中本实验所用电源及接通电源时各开关动作顺序。

按指导书所列仪器清单，挑选所用实验电路板及测量仪表单元板，检查所用其他仪器设备是否齐全和符合实验要求。

二﹑根据实验电路图，联接实验电路1．导线的长短和两端接头种类的选择要合适，联接导线应尽可能少用，并力求简捷﹑清楚，尽量避免导线间的交叉。

接头要插紧，每个接线柱上最好不要多于二个播头。

图0—1画出了实验电路图及两种不同的接线方法，显然图0—1（C）接线方法较好。

2．一般应先接串联电路,后接并联回路;或先接主电路,后接辅助电路,最后接通电源电路。

3．任何负载应先经过开关和保险才能和电源联接,并根据负载电流的大小选择保险丝。

4．线路接好后,先由同组同学做好复查工作,再经经教师检查,方可接通电源。

5．实验过程中,如需改变接线,必须先切断电源,待改完线路并再次进行检查后,方可接通电源继续进行实验。

6．为避免电路过渡过程冲击电流表和功率表电流线圈而损坏仪表,一般电流表和功率表电流线圈并不接死在电路中,而是通过电流测量插口来代替它。

这样既可以保护仪表不受意外损坏,并且可以提高仪表的得用率。

电流测量插口是专门为电流表方便地串入电路而设计的。

插口两极是用插头制成。

当将电流插头插入插口时,插头的绝缘层将电路切断,又通过电流表将电路接通,从而达到测量电路电流的目的。

《电工学》实验指导书实验一 戴维宁定理一、实验目的1.加深对戴维宁定理的理解；2.学习有源二端网络等效电动势和等效内阻的测量方法；3.熟悉稳压电源、数字万用表的使用；二、实验器材1.数字万用表 一块2.直流稳压电源 两台3.电阻 若干只4.导线 若干根5.面包板 两块三、实验原理简述任何一个线性有源二端网络都可以用一个电动势为E 、内阻为R 0 的等效电压源代替。

如图1-1所示。

等效电压源的电动势E 就是有源二端网络的开路电压U OC ，如图1-2（a ）所示。

等效电压源的内阻R O 就是有源二端网络除源后（有源二端网络变为无源二端网络）两端之间的等效电阻，如图1-2（b ）所示。

除源是指将原有源二端网络内所有电源的作用视为零，即将理想电压源视为短路、理想电流源视为开路。

（a ）原电路 （b ）戴维宁等效电路图1-1 戴维宁等效电路（a ）开路电压 （b ）等效电阻图1-2 等效量的求解在电路分析中，若只需计算某一支路的电流和电压，应用戴维宁定理就十分方便。

只要将该待求支路划出，其余电路变为一个有源二端网络，根据戴维宁定理将其等效为一个电压源，如图1-1（b ）所示。

只要求出等效电压源的电动势E 和内阻R O ，则待求支路电流即为LR R EI +=四、实验内容和步骤1.实验电路连接及参数选择实验电路如图1-3所示。

由R1、R2 和R3 组成的T 型网络及直流电源U S 构成线性有源二端网络。

可调电阻箱作为负载电阻R L。

图1-3 验证电路在实验台上按图1-3所示电路选择电路各参数并连接电路。

参数数值及单位填入表1-1中。

根据图1-3给出的电路及实验步骤1 所选择参数计算有源二端网络的开路电压U OC、短路电流I SC 及等效电阻R O 并记入表1-2中。

图1-4测开路电压U OC 图1-5 测短路电流I SC （1）开路电压U OC 可以采用电压表直接测量，如图1-4所示。

直接用万用表的电压档测量电路中有源二端网络端口（N-P）的开路电压U OC，见图1-4，结果记入表1-2中。

实验一 三相交流电路电压、电流的测量一、实验目的1. 掌握三相负载作星形联接、三角形联接的方法， 验证这两种接法下线、相电压及线、相电流之间的关系。

2. 充分理解三相四线供电系统中中线的作用。

二、原理说明1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。

当三相对称负载作Y 形联接时，线电压U L 是相电压U p 的3倍。

线电流I L 等于相电流I p ，即 U L ＝P U 3， I L ＝I p在这种情况下，流过中线的电流I 0＝0， 所以可以省去中线。

当对称三相负载作△形联接时，有I L ＝3I p ， U L ＝U p 。

2. 不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y o 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y 0接法。

3. 当不对称负载作△接时，I L ≠3I p ，但只要电源的线电压U L 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

四、实验内容1. 三相负载星形联接（三相四线制供电）按图24-1线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

将所测得的数据记入表24-1中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

图24-12. 负载三角形联接（三相三线制供电）按图24-2改接线路，经指导教师检查合格后接通三相电源，并调节调压器，使其输出线电压为220V表五、实验注意事项1. 本实验采用三相交流市电，线电压为380V，应穿绝缘鞋进实验室。

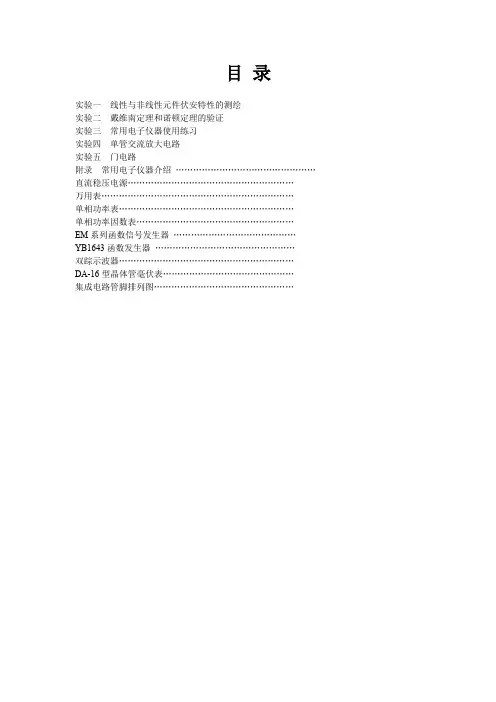

目录实验一线性与非线性元件伏安特性的测绘实验二戴维南定理和诺顿定理的验证实验三常用电子仪器使用练习实验四单管交流放大电路实验五门电路附录常用电子仪器介绍…………………………………………直流稳压电源…………………………………………………万用表…………………………………………………………单相功率表……………………………………………………单相功率因数表………………………………………………EM系列函数信号发生器……………………………………YB1643函数发生器…………………………………………双踪示波器……………………………………………………DA-16型晶体管毫伏表………………………………………集成电路管脚排列图…………………………………………图 1-2实验一 线性与非线性元件伏安特性的测绘一．实验目的1．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法。

2．学习恒电源、直流电压表、电流表的使用方法。

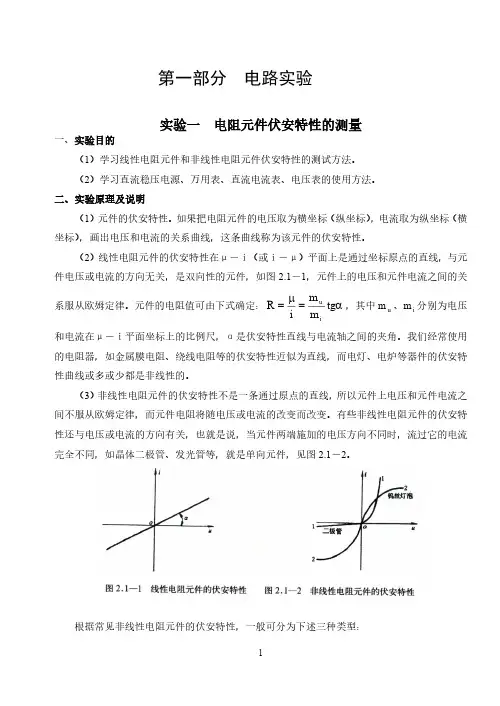

二．原理说明任一二端电阻元件的特性可用该元件上的端电压U 与通过该元件的电流I 之间的函数关系U ＝f(I )来表示，即用U －I 平面上的一条曲线来表征，这条曲线称为该电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1－1中（a ）所示，该直线的斜率只由电阻元件的电阻值R 决定，其阻值为常数，与元件两端的电压U 和通过该元件的电流I 无关；非线性电阻元件的伏安特性是一条经过坐标原点的曲线，其阻值R 不是常数，即在不同的电压作用下，电阻值是不同的，常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性如图1－1中（b ）、（c ）、（d ）。

在图1－1中，U >0的部分为正向特性，U <0的部分为反向特性。

绘制伏安特性曲线通常采用逐点测试法，即在不同的端电压作用下，测量出相应的电流，然后逐点绘制出伏安特性曲线，根据伏安特性曲线便可计算其电阻值。

(1) 三相异步电动机点动和自锁控制线路（3按钮，1常闭按钮,1KM,1KA）(2) 三相异步电动机的正反转控制线路(5按钮， 2KM,2KA)(3) 三相异步电动机Y—Δ降压起动控制线路(3按钮，3KM)(4) 三相异步电动机串电阻降压起动控制线路(2按钮，2KM)(5) 三相异步电动机能耗制动控制(2按钮，2KM,1KT)(6) 两台三相异步电动机起动顺序控制(4按钮，2KM,)(7) 双速异步电动机的控制线路（3按钮，3KM,4KA）(8) 工作台自动往返循环控制（3按钮，3KM,1KA）(9) 两地控制线路（3按钮，2KM，2行程，）(10) 双向起动、反接制动控制线路(11) C620车床电气控制（2按钮，1带自锁开关，1KM,1变压，1红灯，）(12) 电动葫芦电气控制电路实验(4按钮，3行程，4KM)(13) X62w铣床模拟控制线路的调试分析(3按钮，3个3钮子开关，6行程，6KM，1整流桥，1变压)(14) M7130平面磨床的电气控制线路（4按钮，3KM,1KA，3行程）（箱子上有4个按钮，7个钮子开关，5个KM，1个KT，2个FR，1个灯，2个变压，1个整流桥，）（1个按钮（电葫芦），2KM（双向反接制动），2个2钮子开关（铣床行程开关），2个灯或KM（铣床））7-1三相异步电动机点动和自锁控制线路一、实验目的1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点。

二、实验设备1．RTDJ35 三相鼠笼异步电动机2．RTDJ13 继电器，接触控制箱3．RTDJ13-1 继电器，接触控制箱4．RTDJ47-1 电机导轨，测速编码器三、实验方法1．实验前要检查控制屏左侧端面上的调压器旋钮须在零位，即将它向逆时针方向旋转到底。

各个电源输出端没有连接负载。

开启控制屏上的“电源总开关”，按下“开”按钮，向顺时针方向旋转．按下控制屏上的“3．M的三个线端A、B、C的电路，用导线按顺序串联起来，有三路。

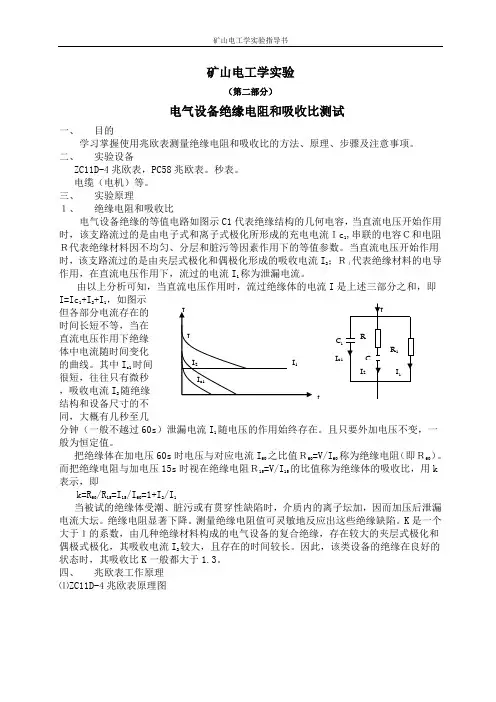

矿山电工学实验（第二部分）电气设备绝缘电阻和吸收比测试一、 目的学习掌握使用兆欧表测量绝缘电阻和吸收比的方法、原理、步骤及注意事项。

二、 实验设备ZC11D-4兆欧表，PC58兆欧表。

秒表。

电缆（电机）等。

三、 实验原理１、 绝缘电阻和吸收比电气设备绝缘的等值电路如图示C1代表绝缘结构的几何电容，当直流电压开始作用时，该支路流过的是由电子式和离子式极化所形成的充电电流Ｉc 1,串联的电容Ｃ和电阻Ｒ代表绝缘材料因不均匀、分层和脏污等因素作用下的等值参数。

当直流电压开始作用时，该支路流过的是由夹层式极化和偶极化形成的吸收电流I 2；Ｒ１代表绝缘材料的电导作用，在直流电压作用下，流过的电流I 1称为泄漏电流。

由以上分析可知，当直流电压作用时，流过绝缘体的电流I 是上述三部分之和，即I=Ic 1+I 2+I 1，如图示但各部分电流存在的时间长短不等，当在直流电压作用下绝缘 体中电流随时间变化的曲线。

其中I c1时间很短，往往只有微秒 ，吸收电流I 2随绝缘结构和设备尺寸的不 同，大概有几秒至几分钟（一般不越过60s ）泄漏电流I 1随电压的作用始终存在。

且只要外加电压不变，一般为恒定值。

把绝缘体在加电压60s 时电压与对应电流I 60之比值Ｒ60=V/I 60称为绝缘电阻（即Ｒ60）。

而把绝缘电阻与加电压15s 时视在绝缘电阻Ｒ15=V/I 15的比值称为绝缘体的吸收比，用k 表示，即k=R 60/R 15=I 15/I 60=1+I 2/I 1当被试的绝缘体受潮、脏污或有贯穿性缺陷时，介质内的离子坛加，因而加压后泄漏电流大坛。

绝缘电阻显著下降。

测量绝缘电阻值可灵敏地反应出这些绝缘缺陷。

K 是一个大于１的系数，由几种绝缘材料构成的电气设备的复合绝缘，存在较大的夹层式极化和偶极式极化，其吸收电流I 2较大，且存在的时间较长。

因此，该类设备的绝缘在良好的状态时，其吸收比K 一般都大于1.3。

四、 兆欧表工作原理 ⑴ZC11D-4兆欧表原理图⑵ZC11-4兆欧表使用接线图五、使用方法及注意事项：(1)选择兆欧表；额定电压在1KV以下的被试品，应选择1000V兆欧表。

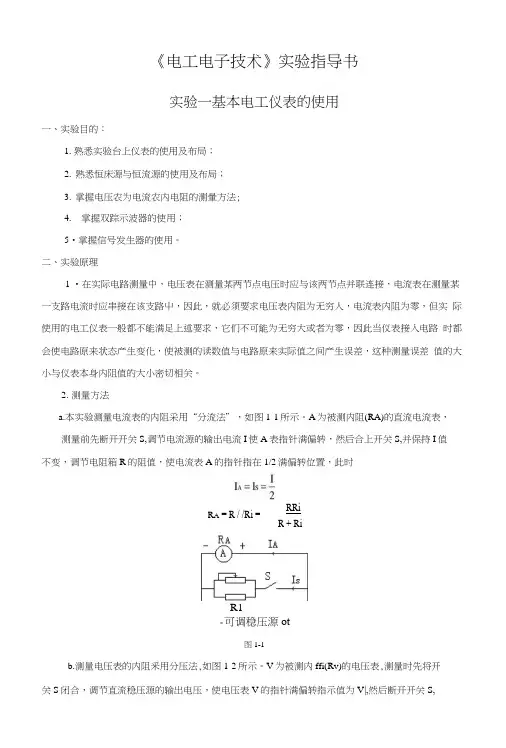

《电工电子技术》实验指导书实验一基本电工仪表的使用一、实验目的：1. 熟悉实验台上仪表的使用及布局；2. 熟悉恒床源与恒流源的使用及布局；3. 掌握电压农为电流农内电阻的测暈方法;4. 掌握双踪示波器的使用； 5•掌握信号发生器的使用。

二、实验原理1 •在实际电路测量中，电压表在测量某两节点电压时应与该两节点并联连接，电流表在测量某 一支路电流时应串接在该支路屮，因此，就必须要求电压表内阻为无穷人，电流表内阻为零，但实 际使用的电工仪表一般都不能满足上述要求，它们不可能为无穷大或者为零，因此当仪表接入电路 时都会使电路原来状态产生变化，使被测的读数值与电路原来实际值之间产生误差，这种测量误差 值的大小与仪表本身内阻值的大小密切相关。

2. 测量方法a.本实验测量电流表的内阻采用“分流法”，如图1-1所示。

A 为被测内阻(RA)的直流电流表， 测量前先断开开关S,调节电流源的输出电流I 使A 表指针满偏转，然后合上开关S,并保持I 值 不变，调节电阻箱R 的阻值，使电流表A 的指针指在1/2满偏转位置，此时R1-可调稳压源ot图1-1b.测量电压表的内阻釆用分压法,如图1-2所示。

V 为被测内ffi(Rv)的电压表,测量时先将开 关S 闭合，调节直流稳压源的输出电压，使电压表V 的指针满偏转指示值为V|,然后断开开关S,R A = R / /Ri =RRiR + Ri调节R使电压表V的指示值减半，此时冇R V=R+R,o——F—R R1图1-2三、实验设备a)万用表500型或其他；b)EEL-06组件上的十进制可变电阻箱；c)EEL-06 组件上的电阻8.2kQ； l()kdd)卜组件恒压源0〜30V；e)下组件恒流源0〜20mA；f)双踪示波器；g)信号源.四、实验内容1.根据“分流法'‘原理测定500型万用表直流电流1mA和10mA档量限的内阻，线路如1-1所示。

其中R为EEL-06十进制可变电阻箱，R为EEL-06 ± 10kQ/8W电阻。

维修电工实训指导书电工技能部分主编徐咏梅俞才新钟晓强浙江工商职业技术学院机电工程系二OO七年三月目录维修电工实训任务书 (2)第一节电工常用工具介绍 (4)第二节基本电气控制线路的安装与调试 (5)项目一低压电器的识别 (6)项目二单臂电桥、钳型电流表和兆欧表的使用 (6)项目三万能转换开关的使用 (9)项目四根据电气原理图绘制电气接线图 (10)项目五基本控制线路的接线练习 (11)第三节单向可控硅调压电路的安装与调试 (12)附录一YB4325型双踪示波器 (16)附录二指针式万用表的使用 (20)附录三兆欧表的使用 (24)维修电工实训任务书二、实训的目标、任务与要求1．通过安装调试电子线路实训掌握常用电子仪器仪表的使用。

2．熟悉电子器件的焊接方法。

3．通过实训熟悉常用电器的结构，了解其规格和用途，掌握继电器、接触器控制线路的基本环节。

4．通过安装调试电气控制基本线路实训，掌握常用电工工具的使用，熟悉安装工艺、安装调试的基本技能。

三、实训内容实训1：单向可控硅调压电路的安装与调试实训2：基本电气控制电路的设计、安装和调试四、时间安排与考核方式1、时间安排表见附表。

2、考核形式及考核时间：实训结束后由实训教师进行现场实际操作考核3、考核成绩构成：实训总成绩由平时成绩（40%）与实训考核成绩（60%）两部分构成。

其中平时成绩包括出勤、纪律、实训操作情况、实训报告的书写情况等等。

平时成绩中实际操作情况占40%，实训报告完成情况占40%，其余占20%。

五、对学生的要求1、实训期间必须严格遵守实验室的规章制度，服从实训指导教师的安排，严禁乱摸乱动，杜绝安全事故的发生。

2、实训期间最好穿工作服和电工胶鞋。

附表注：一班均分两组，同时进行，两周轮换，实训期间学生不得随意调换。

以上安排根据实际情况将作适当调整。

第一节电工常用工具介绍一、钢丝钳、尖嘴钳、扁嘴钳钢丝钳常称钳子，常用于夹持或折断金属薄板以及切断金属丝。

电工学实验指导书武汉纺织大学实验一直流电路实验 (1)实验二正弦交流电路的串联谐振 (4)实验三功率因数的提高 (6)实验四三相电路实验 (9)实验五微分积分电路实验 (12)实验六三相异步电动机单向旋转控制 (14)实验七三相异步电动机正、反转控制 (16)实验八单相桥式整流和稳压电路 (18)实验九单管交流放大电路 (19)实验十一集成运算放大器的应用 (24)实验十二组合逻辑电路 (26)实验十三移位寄存器 (29)实验十四十进制计数器 (33)实验一直流电路实验一、实验目的:1．验证基尔霍夫定律2．研究线性电路的叠加原理3．等效电源参数的测定二、实验原理：1．基尔霍夫定律是电路理论中最重要的定律之一，它阐明了电路整体结构必须遵守的定律，基尔霍夫定律有两条即电流定律和电压定律。

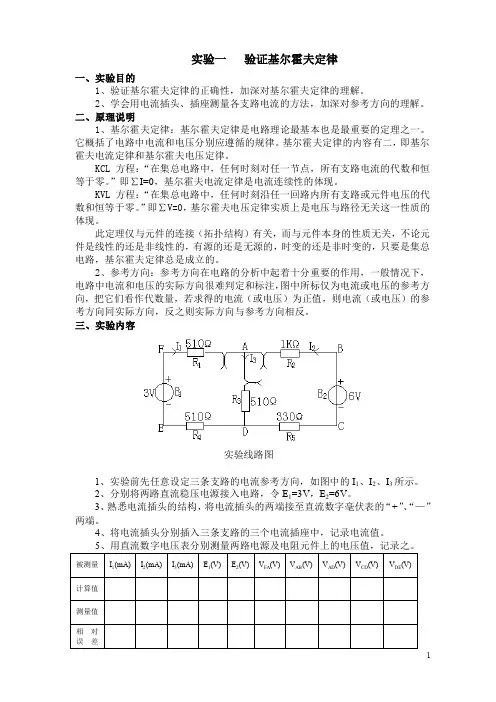

电流定律：在任一时刻，流入电路中任一节点的电流之和等于流出该节点的电流之和，换句话来说就是在任一时刻，流入到电路中任一节点的电流的代数和为零，即∑I=0。

电压定律：在任一时刻，沿任一闭合回路的循行方向，回路中各段电压降的代数和等于零，即∑U=0。

2．叠加原理：n个电源在某线性电路共同作用时，它们在电路中任一支路中产生的电流或在任意两点间所产生的电压降等于这些电源单独作用时，在该部分所产生的电流或电压降的代数和。

三、仪器设备及选用组件箱:1．直流稳压电源 GDS----02 GDS----032．常规负载 GDS----063．直流电压表和直流电流表 GDS----10四、实验步骤：1．验证基尔霍夫定律按图1—1接线，（U S1、U S2分别由GDS---02，GDS---03提供）调节U SI=3V，U S2=10V，然后分别用电流表测取表1—1中各待测参数，并填入表格中。

2．研究线性电路的叠加原理⑴ 将U S2从上述电路中退出，并用导线将c 、d 间短接，接入U S1，仍保持3V ，测得各项电流，电压，把所测数据填入表1—2中；⑵ 关断U S1，并退出电路，用导线将a 、f 短接，拆除cd 间短接线并将U S2重新接入原电路，使U S2保持10V ，测得各项电流、电压，填入表1—2中。

指导书
项目（一）：认识实验室
项目（二）：电阻器的认识项目（三）：导线的剥削与连接
项目（四）：串联电路的特点
项目（五）：并联电路的特点
项目（六）：万用表的认识
项目（七）：万用表电阻档的使用方法
项目（八）：万用表电压档的使用方法项目（九）：万用表电流档的使用方法
项目（十）：电容器的认识与检测项目（十一）：交流串联电路
④用万用表交流电压档分别测两只白炽灯两端电压，并将数据填入下表中；
I/A
④用万用表交流电压档分别测白炽灯、镇流器两端电压，并将数据填入表中；
I/A
镇流器及电容两端电压，并将数据填入下表
I/A
项目（十二）：荧光灯的安装与检测项目（十三）：照明电路配电板的安装
下端热门
图1
图2
项目（十四）：兆欧表的使用
项目（十五）：电流表、电压表的安装
将器件在配电板上按如图所示电路
启动瞬间电流工作电流工作电压
I0 I U。

实验一 基本元件的伏安特性的测试（第3周周6）一、实验目的： （一班12节；二班34节）1、 学习万用表和直流毫安表的使用方法。

2、 练习用万用表、伏安法测量电阻值。

3、 学习测试电压、电流的基本方法。

4、 掌握线性电阻和非线性电阻的概念。

二、 原理：万用表测电阻的方法：你用的是指针式万用表，先选好倍率档位，再作欧姆调零：将两只表笔短接，转动调零电位器，使指针指向0Ω刻度，即可测试，被测电阻的阻值等于表针指出的刻度数乘以所选档位的倍数。

以后，每更换一个档位都要重新调零。

关于间接测量法，就是先测出其他物理量，再通过计算来获得所要的物理量。

在此，我们给电阻两端加上电压，然后测出电阻两端的电压和流过电阻中的电流，根据欧姆定律R=U/I 即可算出其阻值。

这种测量法叫伏安法。

元件的伏安特性电阻器与电位器的伏安特性：是以施加在它两端的电压U 及流过该元件的电流I 之间的关系来表征的。

常以伏安特性)(I f U=或)(U f I =来表示。

线性电阻的阻值是常数，它两端的电压与流过的电流成正比，电阻器与电位器属于线性电阻。

伏安特性曲线是一条通过原点的直线，如图1-1所示。

它表明了线性电阻的U 、I 的比值R 是一个常数，其大小与U 、I 的大小及方向无关。

这说明线性电阻对不同方向的电流或不同极性的电压其性能是一样的，这种性质称为双向导电性.非线性电阻的阻值不是常数，如电灯泡、二极管、稳压二极管等都可以抽象为一个非线性电阻元件，它们的伏安特性曲线不是直线而是曲线，如图1-2所示。

本实验中加入非线性电阻的测试，仅仅为了与线性电阻相比较，以说明非线性的概念，实验对象选择了二极管，并不是为了研究它的完整特性，所以，只测其正向特性以说明问题。

电压与电流的测量在本实验中的电量都是直流量。

直流电压是有极性的，直流电流是有方向性的，直流测量仪表也是有极性的。

在此，用万用表测电压，用毫安表测电流。

用万用表测量直流电压，首先调节万用表的旋钮指向DCV的合适的档位（即选择量程），这时万用表相当于一只直流电压表，测量时通过两只表针临时并联在被测电路的两端，红表棒一端为正极，要连高电位一侧，黑表棒一端为负极，要连到低电位一侧，连接反了表针会反偏。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电工实习指导书篇一：电工实训指导书篇二：电工实习指导书内容第一章THWD-2型电工技能培训装置简介一、操作台的特点1.电子控制线路都可装在网板上，操作方便、更换便捷、易扩展功能或开发新实训项目。

2. 操作内容的选择具有典型性、实用性，操作台装了漏电保护，对培训者的安全起到了保护作用。

二、控制屏功能及操作使用控制屏装有总电源开关，三相交流输入电源指示及定时器兼报警记录仪，交流电压表、电流表等器件。

1.控制柜的技术参数输入电源：三相四线380V±10% 50Hz 工作环境：温度－5℃～40℃装置容量：交流＜1.5kVA2.总电源开关、漏电保护器及三相电源的输出总电源开关可控制操作台交、直流电源的输出，当手柄拨向上时为接通，这时按“启动”按钮，则U、V、W三个端子可输出三相交流电源，若三相输出电源中任一相和控制屏壳发生漏电（只要漏电电流超过一定值），则漏电保护装置动作，自动切断交流电源的输出。

3.三相输入电源线电压指示位于主控制面板上的三只电压表，用以指示电网输入的三相线电压值（均为380V左右）。

主电路中每相都装了带有氖泡的保险丝，当8A保险丝熔断后，氖泡会发光指示。

4．定时器兼报警记录仪位于主控制面板上，具有设定操作培训的时间、定时报警、提前提醒后切断电源功能，还具有自动记录由于接线或操作错误所造成的告警次数。

5. 网板下方的面板上装有交流电压表、交流电流表、直流电压表、直流电流表、直流电源等。

第二章 THWD-2型电工技能培训装置可进行的操作内容2-1 电机控制电路实习一三相异步电动机直接起动控制电路一、实验所需电气元件明细表：二、电路原理图1（a）在直接起动控制电路中，只要将空气开关QS合上，电机就开始旋转，此电路适用于不频繁起动的小容量电动机，但不能实现远距离控制和自动控制。

实验一单相正弦交流电路一、 实验目的1 学习常用交流仪表与功率表的使用。

2 通过口光灯电路的连接与测试，进一步加深对交流基尔霍夫电压定律的理解。

3 掌握改善感性电路功率因数的方法，体会提高功率因数的工程意义。

二、 实验设备1 交流电压表，交流电流衣，功率表，H 耦调压器，电容器。

2 镇流器，启辉器（与30W 灯管配用），LI 光灯灯管。

3 电流插座与插头。

三、 实验原理说明1FI 光灯电路如图2—1所示，图中A 是日光灯管，L 是镇流器，S 是启辉器，C 是补偿电容器，用以改善电路的功率因数（cos （p 值o日光灯工作时，灯管和镇流器可等效为一个RL 串联电路（其小R 为灯管的等效电阻与镇流器 的线圈电阻之和），是一•种感性负载。

RL 串联电路的电路参数可通过测量电路的有-功功率、输入电 压、输入电流求得。

P等效电阻R=—=|z|cos^；等效电抗X=X L =|Z|sin^ft22 提高功率因数的意义供电系统的功率因数取决于负载的性质，例如白炽灯、电烙铁、电熨斗、电阻炉等用电设备， 都可以看作是纯电阻负载，它们的功率因数为1,但在工农业生产和FI 常纶活中广泛应用的界步电 动机、感应炉和FI 光灯等用电设备都属于感性负载，它们的功率因数小于1。

因此，在一般情况下, 供电系统的功率因数总是小于1。

如果功率因数太低，就会引起下面两个问题：1） 发电设备的容量不能充分利川。

额定电压和额定电流的乘积，称为额定视在功率，即S N =5I N 。

当负载的功率因数cos （p=l,发电机（或变压器）所能输出的最大有功功率P 为：P= U N I N cos （p=U N I N =S N2） 增加线路和发电机绕组的功率损失。

因此，必须设法提高负载端的功率因数，从而提高供电系统的功率因数。

这样，一方面可以充 分发挥电源设备的利用率，另一方曲又可以减少输电线路及发电机绕组上的功率损耗，提高电能的传输效率。

四、实验任务功率因数cos 。

电工学实验指导书湖南工业大学电气与信息工程学院目录第一章：电工学实验实验一叠加原理和戴维南定理 (3)实验二电压源与电流源的等效变换 (9)实验三 R、L、C串联谐振电路的研究 (14)实验四电路元件交流阻抗频率特性 (18)实验五一阶电路暂态过程的研究 (22)实验六二阶电路暂态过程的研究 (28)实验七单相照明电路及功率因数的改善 (32)实验八三相交流电路电压、电流和相序的测量 (36)第二章：模电和数电实验实验一示波器的使用 (42)实验二晶体管单管放大电路 (48)实验三多级放大负反馈电路、射极跟随电路 (55)实验四差动放大电路 (59)实验五集成运算放大器的基本运算电路 (64)实验六串联型晶体管稳压电源 (70)实验七集成稳压电路 (75)实验八组合逻辑电路的设计与测试 (82)实验九集成电路计数器、译码和显示 (88)第一章电工学实验实验一、叠加原理和戴维南定理叠加原理验证：一、实验类型验证型实验二、实验目的（1）通过实验来验证线性电路中的叠加原理以及其适用范围。

（2）学习直流仪器仪表的测试方法。

三、实验原理几个电动势在某线性网络中共同作用时（也可以是几个电流源共同作用，或电动势和电流源混合共同作用），它们在电路中任一支路产生的电流或在任意两点间的所产生的电压降，等于这些电动势或电流源分别单独作用时，在该部分所产生的电流或电压降的代数和，这一结论称为线性电路的叠加原理。

如果网络是非线性的，叠加原理不适用。

图1-1的电路含有一个非线性元件（稳压管），叠加原理不适用，如果将稳压管换成一线性电阻，则可以运用叠加原理。

本实验中，先使电压源和电流源分别单独使用，测量各点间的电压和各支路的电流，然后再使电压源和电流源共同作用，测量各点间的电压和各支路的电流，验证是否满足叠加原理四、仪器设备和元器件五、实验内容及步骤1、按图1-1接好实验电路R1、R2、R3、R4、R5均用电路实验单元中的多功能实验网络上的元件，电路实验单元自由区接插相应元器件，接线时稳压、稳流源应先全部置零。
