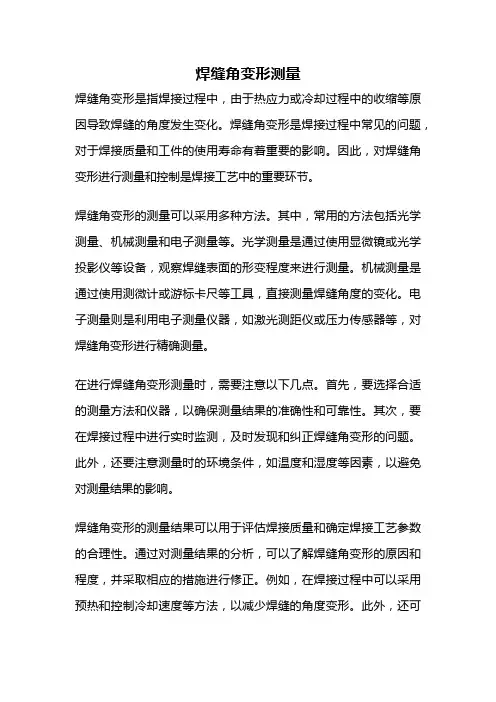

焊缝角变形测量焊缝角变形是指焊接过程中,由于热应力或冷却过程中的收缩等原因导致焊缝的角度发生变化。
焊缝角变形是焊接过程中常见的问题,对于焊接质量和工件的使用寿命有着重要的影响。
因此,对焊缝角变形进行测量和控制是焊接工艺中的重要环节。
焊缝角变形的测量可以采用多种方法。
其中,常用的方法包括光学测量、机械测量和电子测量等。
光学测量是通过使用显微镜或光学投影仪等设备,观察焊缝表面的形变程度来进行测量。
机械测量是通过使用测微计或游标卡尺等工具,直接测量焊缝角度的变化。
电子测量则是利用电子测量仪器,如激光测距仪或压力传感器等,对焊缝角变形进行精确测量。
在进行焊缝角变形测量时,需要注意以下几点。
首先,要选择合适的测量方法和仪器,以确保测量结果的准确性和可靠性。
其次,要在焊接过程中进行实时监测,及时发现和纠正焊缝角变形的问题。
此外,还要注意测量时的环境条件,如温度和湿度等因素,以避免对测量结果的影响。
焊缝角变形的测量结果可以用于评估焊接质量和确定焊接工艺参数的合理性。
通过对测量结果的分析,可以了解焊缝角变形的原因和程度,并采取相应的措施进行修正。
例如,在焊接过程中可以采用预热和控制冷却速度等方法,以减少焊缝的角度变形。
此外,还可以通过优化焊接工艺参数,如焊接电流、焊接速度和焊接压力等,来控制焊缝角变形的发生。
除了测量和控制焊缝角变形,还可以通过设计合理的焊接结构和采用适当的焊接工艺,来降低焊缝角变形的发生。
例如,可以采用多道焊接或交替焊接的方法,以减少焊接热量的集中,从而减少焊缝角度的变化。
此外,还可以采用预应力或焊后热处理等方法,以增加焊接结构的稳定性和抗变形能力。
焊缝角变形是焊接过程中常见的问题,对焊接质量和工件的使用寿命有着重要的影响。
因此,对焊缝角变形进行测量和控制是焊接工艺中的重要环节。
通过选择合适的测量方法和仪器,实时监测焊缝角变形,并采取相应的措施进行修正,可以提高焊接质量,延长工件的使用寿命。
同时,通过设计合理的焊接结构和采用适当的焊接工艺,也可以降低焊缝角变形的发生。
實驗一平板焊接變形的測量與分析一、實驗目的1 〃掌握平板收縮變形、撓曲變形及角變形的基本方法。
2 〃熟悉平板堆焊收縮變形、撓曲變形及角變形的產生原因和分佈規律。
3 〃瞭解不同厚度、不同線能量對收縮變形、撓曲變形及角變形大小的影響。
二、焊接設備、實驗條件及測量工具和儀器(一)焊接方法及設備焊接方法:手工電弧焊。
焊接設備:交流弧焊機及其輔助設施。
(二)實驗條件1 〃試件尺寸:2mm × 150mm ×300mm6mm × 150mm × 300mm2 ·試件材料:Q235A3 〃焊接規範見下表板厚焊接電流2mm 90A 110A6mm 170A 190A4 〃測點分佈如下圖1 2 所示圖1 2mm 板測點分佈圖2 6mm 板測點分佈6mm 板:橫向收縮、角變形以及撓曲變形均測。
2mm 板:只測角變形及撓曲變形。
(三)測量工具與儀器測量儀器包括:1 ,引伸儀;2 〃遊標卡尺; 3 〃鋼板尺。
三、測量方法1、橫向收縮變形的測量橫向收縮變形採用引伸儀來測量。
引伸儀結構見圖3 。
圖3 引伸儀結構示意圖其中:1 〃百分表; 2 〃鉸鏈;3 〃活動支腿;4 〃固定支腿; 5 〃彈簧。
對應圖2 中A 、B 、C 、F 、G 、H 六條橫線,把引伸儀的活動支腿 3 放在豎線L 上的洋沖孔內,拉動引伸儀,是活動支腿 4 放在豎線P 上對應的孔內,從百分表中讀出焊前孔間距的原始數值BO ,焊後測出間距數值Bl 。
分別填入附表內,其差值即為焊接所引起的橫向收縮變形值。
趕泣塑哩鰻互曳絲下表面差值的平均值即為該位置的橫向收縮變形值。
2 、撓曲變形的測量撓曲變形的測量採用帶支腿的鋼板尺和遊標卡尺來測量。
圖4 撓曲變形測量示意圖如圖4 所示,1 為帶支腿的鋼板尺,2 為試件。
使用遊標卡尺分別測出焊前、焊後的高度h ,分別記為hl 、h2 填入附表內,其差值即為焊接所引起的撓曲變形。
平板正对接焊接变形分析研究摘要:在实际生产中,焊接变形造成焊件和结构焊接后在形状和尺寸的改变,也会给结构的组装及焊接造成困难,焊接变形较大时,可能产生裂纹和降低焊后机械加工的精度.。
所以防止焊接变形是焊接生产的一个非常重要的方面.。
实践证明,构件焊接后总会不可避免地产生焊接变形.。
本论文通过对平板(10mm)平对接变形控制的讨论,了解以及掌握一定的防止焊接变形的方法.。
关键词:平板对接;焊接变形引言在焊接过程中有多种因素共同影响着变形的变化,如焊接方法、接头形式、坡口形式、坡口角度、焊件的装配间隙、对口质量、焊接速度、焊件的自重都会对焊接变形造成影响,特别是装配和焊接顺序对焊接变形有较大的影响.。
1 平板对接焊接变形焊接变形在焊接结构中的分布是很复杂的.。
按焊接变形对整个焊接结构的影响程度可将焊接变形分为局部变形和整体变形;按变形的外观形态分为五种基本变形形式:收缩变形、角变形、弯曲变形、波浪变形和扭曲变形.。
10mm对接在焊接过程中容易产生的焊接变形主要是收缩变形和角变形.。
(1)收缩变形.。
焊件尺寸比焊前缩短的现象称为收缩变形.。
它分为纵向收缩变形和横向收缩变形.。
1)纵向收缩变形,纵向收缩变形即沿焊缝轴线方向尺寸的缩短.。
产生原因:加热时,如果板条的高温区与低温区是可分离的,高温区将伸长,低温区不变,但实际板条时一个整体,所以板条将整体伸长,此时高温区内产生较大的压缩塑性变形和压缩弹性变形,冷却时,由于压缩塑性变形不可恢复,所以,如果高温区与低温区是可分离的,高温区应缩短,低温区应恢复原长,但实际上板条是一个整体,所以板条将整体缩短,要比焊接前缩短,这就是板条的残余变形.。
也就是焊缝及其附近区域在焊缝高温的作用下产生纵向的压缩塑性变形,焊后这个区域要收缩,便引起了焊件的纵向收缩变.。
影响纵向收缩变形量的因素:变形量取决于焊缝长度、焊件的截面积、材料的弹性模量、压缩塑性变形区的面积以及压缩塑性变形率等.。
第三章连接成形常见的连接成形工艺:焊接、胶接和机械联接等。
焊接:通常是指金属的焊接。
是通过加热或加压,或两者同时并用,使两个分离的物体产生原子间结合力而连接成一体的成形方法。
分类:根据焊接过程中加热程度和工艺特点的不同,焊接方法可以分为三大类。
(1)熔焊将工件焊接处局部加热到熔化状态,形成熔池(通常还加入填充金属),冷却结晶后形成焊缝,被焊工件结合为不可分离的整体。
常见的熔焊方法有气焊、电弧焊、电渣焊、等离子弧焊、电子束焊、激光焊等。
(2)压焊在焊接过程中无论加热与否,均需要加压的焊接方法。
常见的压焊有电阻焊、摩擦焊、冷压焊、扩散焊、爆炸焊等。
(3)钎焊采用熔点低于被焊金属的钎料(填充金属)熔化之后,填充接头间隙,并与被焊金属相互扩散实现连接。
钎焊过程中被焊工件不熔化,且一般没有塑性变形。
焊接生产的特点:(1)节省金属材料,结构重量轻。
(2)以小拼大、化大为小,制造重型、复杂的机器零部件,简化铸造、锻造及切削加工工艺,获得最佳技术经济效果。
(3)焊接接头具有良好的力学性能和密封性。
(4)能够制造双金属结构,使材料的性能得到充分利用。
应用:焊接技术在机器制造、造船工业、建筑工程、电力设备生产、航空及航天工业等应用十分广泛。
不足:焊接技术也还存在一些不足之处,如焊接结构不可拆卸,给维修带来不便;焊接结构中会存在焊接应力和变形;焊接接头的组织性能往往不均匀,并会产生焊接缺陷等。
胶接技术:使用胶粘剂来连接各种材料。
与其它连接方法相比,胶接不受材料类型的限制,能够实现各种材料之间的连接(例如各种金属、各种非金属和金属与非金属之间的连接),而且具有工艺简单,应力分布均匀,密封性好,防腐节能,应力和变形小等特点,已被广泛用于现代化生产的各个领域。
胶接的主要缺点是固化时间长,胶粘剂易老化,耐热性差等。
机械联接:有螺纹联接、销钉联接、键联接和铆钉联接,其中铆钉联接为不可拆连接,其余均为可拆连接。
机械联接的主要特点是所采用的连接件一般为标准件,具有良好的互换性,选用方便,工作可靠,易于检修,其不足之处是增加了机械加工工序,结构重量大,密封性差,影响外观,且成本较高。
焊接残余变形的测量与分析实验一、实验目的1. 学习测量焊接变形的方法,掌握其基本操作技能;2. 加深理解沿板条纵向边缘堆焊时,焊接纵向弯曲变形的动态过程,并深入了解焊接过程中瞬时弯曲挠度的变化规律。
二、实验设备及实验材料1. 直流(或交流)电焊机1台2. 板条夹持装置(自制)1套3. 电流表(0-250A)1只4. 电压表(0-75V)1只5. 百分表1块6. 低碳钢板400 mm×60 mm×100 mm 1块7. 电焊条J422 Φ4 mm 若干8. 秒表1块三、实验原理将板条一端刚性固定,并沿上侧边缘堆焊纵向焊道,则在加热及冷却过程中,板条将产生纵向弯曲,并且弯曲挠度的大小和符号又将不断发生变化。
四、实验方法及步骤1. 取一块低碳钢板,安装于夹具中,并保持刚性固定,以免影响实验结果;2. 将百分表置于钢板自由端,并与钢板下边缘紧密接触;3. 布置并连接好实验设备和实验装置;4. 将J422型电焊条装夹在手工焊钳口中,接入电流表,电压表,而后接通焊接电源。
5. 在钢板的上边缘侧边进行纵向敷焊,焊接方向为自板条的固定端开始焊向自由端,焊接电弧引燃后随即启动秒表计时,要求在60s内焊完。
每隔10s记录一次百分表读数。
6. 焊接完毕后,继续记录时间与百分读数,直至钢板变冷,百分表指针不再摆动。
五、实验结果的整理与分析1. 焊接电流I和焊接电压U皆取焊接过程中仪表指针的稳定指示幅值,焊接速度V为焊道长度与焊接时间之比值;2. 根据百分表读数,得出板条自由端弯曲变形挠度f与时间t的关系曲线的纵坐标f值(mm);3. 分析焊接规范及板条宽度不变的条件下,总结出板条自由端挠度与时间的关系曲线(f-t曲线)的规律性。
六、思考题1. 沿板边缘纵向敷焊过程中,板条自由端的纵向弯曲挠度为什么有符号的改变?2. 实验结果的规律性是否明显?有何异常现象?出现异常现象的原因是什么?七、实验报告要求1. 实验目的2. 实验装置与实验材料3. 实验步骤,实验数据4. 数据处理及结果分析(1)绘出f-t关系曲线(2)写出实验体会与建议。
平板焊接变形的测量与分析
一、实验目的
1 .掌握平板收缩变形、挠曲变形及角变形的基本方法。
2 .熟悉平板堆焊收缩变形、挠曲变形及角变形的产生原因和分布规律。
3 .了解不同厚度、不同线能量对收缩变形、挠曲变形及角变形大小的影响。
二、焊接设备、实验条件及测量工具和仪器
(一)焊接方法及设备
焊接方法:手工电弧焊。
焊接设备:交流弧焊机及其辅助设施。
(二)实验条件
1 .试件尺寸:2mm × 150mm ×300mm
6mm × 150mm × 300mm
2 ·试件材料:Q235A
3 .焊接规范
见下表
板厚焊接电流
2mm 90A 110A
6mm 170A 190A
4 .测点分布如下图1 2 所示
图1 2mm 板测点分布
图2 6mm 板测点分布
6mm 板:横向收缩、角变形以及挠曲变形均测。
2mm 板:只测角变形及挠曲变形。
(三)测量工具与仪器
测量仪器包括:1 ,引伸仪; 2 .游标卡尺; 3 .钢板尺。
三、测量方法
1、横向收缩变形的测量
横向收缩变形采用引伸仪来测量。
引伸仪结构见图 3 。
图3 引伸仪结构示意图
其中:1 .百分表;2 .铰链;3 .活动支腿;4 .固定支腿;5 .弹簧。
对应图2 中 A 、B 、C 、F 、G 、H 六条横线,把引伸仪的活动支腿 3 放在竖线L 上的洋冲孔内,拉动引伸仪,是活动支腿 4 放在竖线P 上对应的孔内,从百分表中读出焊前孔间距的原始数值BO ,焊后测出间距数值Bl 。
分别填入附表内,其差值即为焊接所引起的横向收缩变形值。
赶泣塑哩鳗互曳丝下表面差值的平均值即为该位置的横向收缩变形值。
2 、挠曲变形的测量
挠曲变形的测量采用带支腿的钢板尺和游标卡尺来测量。
图4 挠曲变形测量示意图
如图4 所示,1 为带支腿的钢板尺,2 为试件。
使用游标卡尺分别测出焊前、焊后的高度h ,分别记为hl 、h2 填入附表内,其差值即为焊接所引起的挠曲变形。
对Zmm 板需测量图 1 中J 、K 、L 、M 、N 、P 、Q 、R 八条竖线上的挠曲变形。
对6mm 板需测量图 2 中J 、L 、M 、N 、P 、
R 六条竖线上的挠曲变形。
3 、角变形的测量与计算
角变形的测量同样采用带支腿的钢板尺和游标卡尺来测量,但需进行计算。
图5 角变形的测量示意图
如图5 所示,可以分别计算出。
l 、。
2 。
在hl 、LI 和h3 、LZ 为定值时,只要测出hZ 、h4 的值,就可以计算出Ql 、QZ ,也即可算出角度来。
由于所用试件焊前不是绝对平整,焊前焊后均应测量,其差值即为焊接所引起的角变形。
对Zmm 板要测量图 1 中 A 、B 、C 、D 、E 、F 、G 、H 八条线上的角变形。
对6mm 板要测量图2 中 A 、B 、C 、F 、G 、H 六条线上的角变形。
四、实验步骤及内容
1 .了解测量收缩变形、挠曲变形及角变形的工具和方法。
2 .对试件初始状态所有数据进行测量。
3.对2mm 、6mm 板按表1 中的两种规范各焊一块。
4 .测量试件焊后的所有数据。
5 .对测量结果进行分析。
五、实验报告要求
1 .按附表内容把测量数据或计算结果填入表内。
2 .绘制出横向收缩变形沿板纵向的分布曲线,比较不同线能量时,横向收缩变形有何不同并分析其原因。
3 .绘制出挠曲变形沿板横向的分布曲线,分析其原因,影响因素,并提出控制挠曲变形的技术措施。
4 .绘制出角形沿板纵向的分布曲线,比较不同线能量时,角变形有何不同并分析其原因。
5 .分析2mm 、
6 mm板角变形的特点,比较二者有何不同并分析其原因。
实验二焊接变形的矫正
一、实验目的
1 .了解和掌握焊接变形矫正方法的原理、特点和应用范围。
2 .熟悉和掌握手工锤击、机械碾压的具体操作技术和矫形工艺。
二、矫形方法简介
1 .手工锤击法
手工锤击是采用手锤,锤击焊缝及其附近金属,使其产生一定的延展,以抵消焊接所产生的压缩塑性变形,从而达到矫形的目的。
这种方法无需大型设备,工具简单、操作灵活,广泛应用于薄板结构焊接变形的矫正。
但这种方法有劳动强度大、工作效率低、环境噪音大、工件表面质量差等缺点。
2 .机械碾压法
机械碾压法是利用圆盘形碾压轮来碾压焊缝及其附近金属,使其延展来抵消焊接所引起的收缩,达到矫形目的。
应用这种矫形方法可以大大减轻劳动强度,具有环境无噪音,工件表面质量好,矫形精度高等优点。
但这种方法需有专用设备,只能用于具有规则焊缝的焊接结构矫形。
三、实验设备、仪器和工具
1 · NJ 一10 型碾压矫形机。
2 .钢板尺、游标卡尺。
3 .手锤。
四、实验用试件
实验一所用的两块2mm 钢板。
五、实验内容及步骤
1 .用手工锤击的方法将2mm 厚钢板的挠曲变形矫正到小于1 . 5mm "
2 .用手工锤击的方法将2mm 厚钢板的角变形矫正到小于2 ”。
3 .用机械碾压的方法将2mm 厚钢板的挠曲变形矫正到小于0 . 5mmo
六、实验报告要求
1 .简述手工锤击、机械碾压法矫正焊接变形的工作原理,优缺点及适用范围。
2 .分析碾压矫形后,接头区的残余应力分布会有何变化?对焊接结构的承载能力有何影响?。
