Datamax热转印打印机说明书

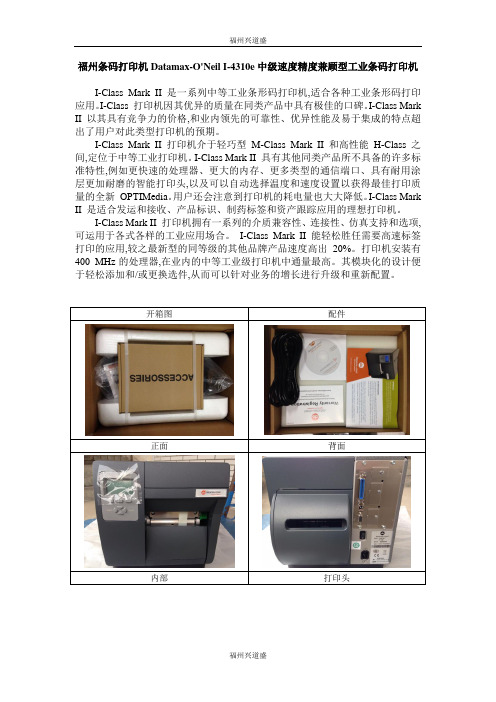

福州条码打印机Datamax-O'Neil I-4310e中级速度精度兼顾型工业条码打印机I-Class Mark II 是一系列中等工业条形码打印机,适合各种工业条形码打印应用。

I-Class 打印机因其优异的质量在同类产品中具有极佳的口碑。

I-Class Mark II 以其具有竞争力的价格,和业内领先的可靠性、优异性能及易于集成的特点超出了用户对此类型打印机的预期。

I-Class Mark II 打印机介于轻巧型M-Class Mark II 和高性能H-Class 之间,定位于中等工业打印机。

I-Class Mark II 具有其他同类产品所不具备的许多标准特性,例如更快速的处理器、更大的内存、更多类型的通信端口、具有耐用涂层更加耐磨的智能打印头,以及可以自动选择温度和速度设置以获得最佳打印质量的全新OPTIMedia。

用户还会注意到打印机的耗电量也大大降低。

I-Class Mark II 是适合发运和接收、产品标识、制药标签和资产跟踪应用的理想打印机。

I-Class Mark II 打印机拥有一系列的介质兼容性、连接性、仿真支持和选项,可运用于各式各样的工业应用场合。

I-Class Mark II 能轻松胜任需要高速标签打印的应用,较之最新型的同等级的其他品牌产品速度高出20%。

打印机安装有400 MHz的处理器,在业内的中等工业级打印机中通量最高。

其模块化的设计便于轻松添加和/或更换选件,从而可以针对业务的增长进行升级和重新配置。

I-Class Mark II打印机主要特点如下：●OPTIMedia可自动调节最佳温度和速度以获得最佳打印质量,从而可以缩短设置时间。

●低能耗特性使其较之其他同类打印机可减少25%的耗能。

ECO IntelliSEAQ打印头带有耐用涂层,耐磨性更佳,寿命更长。

●多个通信端口在中等工业打印机产品中具有最多样的通信端口,包括串行、并行、USB、LAN、2 个USB 主机端口以及SDIO、W-LAN 和GPIO 接口卡。

全自动热转印机安全操作规程范本一、操作前准备1. 确保所有使用人员必须接受过专业培训并具备必要的操作技能和安全意识。

2. 操作人员应佩戴符合安全标准的个人防护装备，包括工作服、防护手套、耳塞或耳罩等。

3. 检查机器的电源线、开关和控制按钮是否完好，并确保与电源连接正常。

4. 检查供气系统是否正常，无泄露和堵塞现象，确认所有管路连接牢固。

二、操作流程1. 打开电源开关，启动热转印机。

确保操作面板的各项指示灯正常工作。

2. 设置相关参数，如温度、时间、速度等，根据所需的印刷物和热转印材料的要求进行调整。

3. 将印刷物和热转印材料放置在工作台上，并根据需要进行定位。

4. 按下启动按钮，机器开始工作。

在启动前确保周围无人员靠近操作区域。

5. 在机器运行过程中，不得将手指或其他物体伸入印刷头、冷却装置或任何其他运动的机械部位。

6. 在印刷过程中，不得随意停止、调整参数或触碰热转印头和印刷物表面，以免引发伤害或印刷质量问题。

7. 若需中途停机或调整参数，应先停止机器运行，并等待所有机械部件停止运动后再进行操作。

8. 操作人员离开操作区域时，应及时关闭机器电源并进行必要的保养和维护。

三、应急处理1. 若在操作过程中发现异常情况，如机器运行不正常、异常声音、异味、烟雾等，应立即停止机器运行。

2. 在停机后，不得用手触碰机器各个部位，以免烫伤或触电。

3. 针对不同的异常情况，可按照设备操作说明书中的相关流程进行故障排除或寻求技术人员的帮助。

4. 在故障处理过程中，严禁修改或拆解机器内部零部件，以免引起更严重的故障或危险。

5. 在故障处理后，必须经过技术人员确认机器运行正常后方可继续使用。

四、保养与维护1. 定期对热转印机进行保养和维护，包括清洁机器表面、清除灰尘和杂物、加注润滑油或其他润滑剂等。

2. 在进行保养和维护时，必须先停止机器运行，并确保所有机械部件停止运动后再进行操作。

3. 保养和维护应由熟悉机器结构和操作规程的专业技术人员进行，不得由未经培训的人员随意操作。

转印机使用说明书尊敬的用户，感谢您购买我们的转印机。

本使用说明书旨在帮助您了解并正确使用该设备。

请您仔细阅读本手册，并按照说明进行操作，以获得最佳的转印效果。

一、产品概述转印机是一种适用于纸张、布料、陶瓷等材料的转印设备。

它能够将彩色图案或文字印刷到这些平面物体上，为用户提供更加丰富多样的个性化选择。

二、安全注意事项在使用转印机之前，请务必遵守以下安全注意事项：1. 请将转印机放置在稳定的台面上，确保设备不会晃动或翻倒。

2. 切勿将转印机暴露在潮湿或水滴环境中，以防止触电或损坏设备。

3. 使用适配器时，请插入正确的电源插座，以避免电源过载或短路。

4. 在清洁转印机时，务必断开电源并等待设备冷却。

三、设备设置1. 将转印机连接到电源，并打开电源开关。

2. 连接电脑或移动设备与转印机，确保它们在同一网络环境下。

3. 打开转印机相关软件，根据软件界面进行设备设置。

4. 检查墨盒是否已正确安装，并确保墨水充足。

四、打印设置1. 打开您需要转印的文件，根据您的需求进行图像或文字的编辑和排版。

2. 在打印选项中选择转印机，并确认页面大小及打印质量等参数。

3. 点击打印按钮，开始打印。

五、转印过程1. 准备转印材料，将其放置到转印机的进纸托盘上，并根据转印要求进行位置调整。

2. 在转印软件中选择要转印的图像或文字，并确认转印效果预览。

3. 点击转印按钮，并等待转印机开始工作。

在转印过程中，请勿移动或干扰设备。

4. 转印完成后，取出转印材料，放置在通风处，待其完全干燥。

六、保养与维护1. 每次使用完毕后，请将转印机断开电源，并等待设备冷却。

2. 使用干净、柔软的布料清洁转印机表面和进纸托盘，避免使用含有酒精或酸性溶剂的清洁剂。

3. 定期检查并清理墨盒周围的墨水堆积物，以确保正常的墨水供应。

4. 若转印效果不佳或转印机出现故障，请及时与我们的售后服务部门联系。

七、故障排除遇到以下情况时，您可以按照以下步骤进行故障排除：1. 转印效果不佳：请检查墨水是否耗尽，或者是否需要更换转印材料。

DAT AMAX 系列打印机操作面板介绍面板前面是由三个指示灯，一个液晶显示和五个模式键组成。

可选择模式和打印机按键的功能详细介绍如下：一、五个按键的基本作用：１、PAUSE:可暂时停止打印，再按，打印机回到正常操作状态。

２、FEED:走一张标签，看测纸是否正确。

按住此键5秒钟可使打印机执行一次快速纸张校正。

３、CANCEL：当打印机暂停任务时，进行确认。

４、MENU:选择此键可进入主菜单模式５、TEST:进入快速测试菜单。

二、显示灯：READY:表示打印机已经接通电源，并且在初始化后，显示在准备状态。

STOP：表示暂停状态ERROR:表示警告或错误三、菜单设置：总共有五个主菜单，按ESC键进入，按FWD键下翻，按REV键上翻。

按ENT键进入子菜单。

1、MEDIA SETTINGSMEDIA TYPE:选择打印方法，有DIRECT THERMAL(使用热感应纸张)和THERMAL TRANSFER(使用需要色带以创建图像的纸张)，默认为THERMAL TRANSFER模式。

SENSOR TYPE:选择感应纸张的方法，有GAP（通过感应纸张的间隔来确认）、CONTINUOUS（没有间隔感应，通过LABEL LENGTH设置确认的长度）和REFLECTIVE （通过纸上的黑标记来确认。

LABEL LENGTH: 当感应类型被确定为CONTINUOUS时来却定LABEL 的长度。

MAXIMUN LABEL LENGTH：当为GAP或REFLECTIVE 时设置LABEL最大长度。

PAPER OUT DISTANCE：在缺纸提示前设置前进的长度。

LABEL WIDTH:设置最大的打印宽度。

SENSOR CALIBRA TION:手动测纸★SENSOR CALIBRA TION→按ENT键→PERFORM CALIBRA TION开始校验→按ENT键→REMOVE LABEL STOCK PRESS ANY KEY→把标签纸从感应器（像绿色的夹子）上移开→按ENT键→SCAN BACKING PRESS ANY KEY→将纸剥下，并重新放到感应器中→按ENT键→SCAN PAPER PRESS ANY KEY→固定好标签→按ENT键→观察显示：GAP MODE CALIBRA TION COMPLETE校正成功。

Datamax条码打印机免费服务热线：400-1166-02108条码打印机用户手册Datamax中国区授权代理商：上海朗风计算机科技有限公司地址：上海市徐汇区凯旋路3500号华苑大厦1号1E室TEL*************64397453目录1.2. (1)打印机的通讯 (1)安装标签纸 (2)安装色带 (2)控制面板的使用 (3)按钮 (3)指示灯 (3)液晶显示屏 (4)2.5.1.2.5.2.2.5.3.2.5.4.2.5.5.2.5.6.3. (13)打印机的调整和维护 (14)标签检测器的调整 (14)初始位置的调整 (14)3.2.1.3.2.2.3.2.3.4.5. (16)故障的排除 (16)开机后没有电源 (17)打印质量差 (17)不能通讯 (17)标签不能走动 (17)色带不能转动 (17)标签停止的位置不正确 (18)跳过标签打印 (18)性能指标 (19)1.条码打印机的安装本部分主要介绍条码打印机与计算机的连接这些操作过程中需要注意的一些事项1.1.连接打印机条码打印机所使用的是230VAC用115VAC的电源请注意看打印机背后的铭牌说明该打印机具有串行和并行两种通讯接口在使用过程中需要一根串行或并行打印线缆打印机,其步骤如下1.关闭打印机和计算机的电源2.将串行/并行线缆的一端连接到计算机的串/并行口另一端连接到打印机的串行/并行打印端口3.连接好电源电缆并打开电源开关注意请注意电源插槽背后的标识由此选择正确的电压标准115VAC或230VAC1.2.打印机的通讯本条码打印机采用串行或并行的通讯方式的并口打印线缆图1.3.安装标签纸该打印机可以安装内径为1.5或3英寸的标签纸卷当安装1.5英寸38毫米纸卷的最大外径可以达到203毫米1.打开打印机右边的翻盖2.旋转打印头锁定扳手3.将标签挡板Media Edge Guide4.将标签卷套在标签轴Media Hub将标签从导纸杆Sensor5.6.7.1.4.安装色带1.旋转打印头锁定扳手Latch2.将色带卷插入色带安装轴RibbonSupply Hub色带碳层的朝向择插入时色带卷的方向的碳层朝下3.将色带引出辊Ribbon Roller的下面绕过打印头卷到色带回收轴(Ribbon Take-up2Hub)上注意不要将色带穿过标签纸检测器的中间4.将打印头压下并锁定2.控制面板的使用指示灯的作用以及结该部分主要介绍条码打印机控制面板上的按钮合液晶显示器进行参数设置的过程2.1.按钮其功打印机的控制面板上共有5个按钮在打印机处于不同的模式时能有所不同请参见以下表格2.2.指示灯打印机其各自的功能如下表的面板上共有3个指示灯2.3.液晶显示屏该显示屏可以显示以下信息开机自检的过程操作提示状态提示设置模式下的各级菜单标签打印时的计数时间和日期2.4.打印机复位该打印机共有3种复位的方式2.5.打印机面板设置本打印机可以通过控制面板进行设置Media SettingsPrint Control4Printer OptionsSystem SettingsCommunicationsDiagnostics通过面板对打印机进行的设置可以保存在打印机内关闭电源后这些参数不会丢失同时为了防止无关人员进行设置该面板可以设置密码从而减少一些不必要的故障发生在进入设置菜单后参数但尚未保存那么该参数将以过按Menu逐步退出当系统出现提示save change的提示时为保存2.5.1.MEDIA SETTINGS从MEDIA TYPEDIRECT THERMAL热敏方式纸THERMAL TRANSFER热转印方式用色带和标签纸SENSER TYPEGAP缝标签之间的切缝底纸CONTINUOUS连续纸控制每张标签REFLECTIVE反射纸常是黑条来检测每张标签LABEL LENGTH标签长度定每张标签的长度MAXIMUM LABEL LENGTH最大标签长度印长度如果超过这个长度SENSOR CALIBRATION检测头校准使打印机能够正确检测不同反光或透光性能的标签纸PERFORM CALIBRATION执行校准程序的步骤操作使打印机分别计算未装纸时遇到缝或标记时及遇到纸时的透反ADVANCED ENTRYSENSOR LEVELS对于纸缝或标记以及没有标签纸时检测信号的阈值SENSORGAIN检测信号的增益监测检测器A/D转换的读数设置检测信号的增益调整检测头对用户不同类型的标签纸的灵敏度2.5.2.PRINT CONTROLHEAT打印温度值打印控制控制打印头的通电时间从而改变打印温度这个值与通常的标签打印软件中的温度设置是一样的PRINT SPEED FEED SPEED打印速度走纸速度REVEASE SPEED回退的速度ROW OFFSET行的起始位置COLUMN OFFSET列的起始位置PRESENT DISTANCE停止位置指定每张标签的停止位置超过标签起始位置的值在打印时标签会回退到起始位置进行打印在成批打印标签时如果没有使用出纸检测功能或停止位置设置为0则打印时标签不会回退CUSTOMADJUSTMENT用户调节由用户对打印机进行微调于补偿不同打印机在按相同的标签格式定义打印时因微小的机械差异而造成的明显的打印效果的差别同时该设定值不会随着恢复工厂默认的设置而变化DARKNESS打印深度ROW ADJUST行调整进行微调以点为单位对行起始位置ROW OFFSETCOLUMNADJUST列调整以点为单位对列起始位置COLUMNOFFSET进行微调PRESENTADJUST停止位置调整PRESENTDISTANCE2.5.3.PRINTER OPTIONS进行微调打印机选件MODULES存储模块存储模块用于存储图象文件必须在打印机安装了相应的模块的前提下才能使用该功能PRINTDIRECTORY打印目录的可用空间存储的文件以及模块和文件的类型打印出来PRINT FILE 打印文件用户从可用的文件列表中选择打印FORMAT MODULE 格式化模块6选择模块进行格式化模块中所有的数据将被删除DELETE FILE件并将其删除除文件所占的存储空间并没有被释放PACK MODULE除标记的文件真正地删除并整理文件系统PRESENT SENSOR出纸检测器当出纸检测器检测到上一张标签还没有移走时下一张标签将不会打印必须在打印机安装了出纸检测器的前提下才能使用该功能ENABLE使用出纸检测器按照需要进行打印DISABLENOT INSTALLEDCUTTER切刀提下才能使用该功能ENABLEDISABLE禁止切刀工作NOT INSTALLEDGPIO PORT GPIO端口置GPIOENABLEDDISABLED不使用GPIOEND OF PRINTLOW STATUSHIGH STATUSLOW PULSEHIGH PULSEDISABLED禁用2.5.4.SYSTEM SETTINGSCONFIGURATION FILE配置文件件RESTORE AS CURRENT使用当前文件表中选择其中的一个作为打印机的当前设置SAVE SETTING AS保存文件最长不超过19位DELETE FILE删除文件7存储空间正在被击活的文件不能被删除FACTORYSETTINGFILE工厂设置文件从可用的配置文件列表中选择一个被选中的文件即使在打印机进行一级复位操作时也能被系统重新装载INTERNALMODULE内部模块分配内部RAMDEFAULT MODULE 设定缺省的模块文件存储在缺省的模块中SCALEABLE FONT 缩放字体缓存当没有其他的模块被指定时设置可缩放字体引擎可使用缓存的大小可使用的空间取决于机器的型号SINGLE BYTESYMBOLS单字节字体指定打印单字节字符时所使用的字符集当在DPL他字符集时该字符集就被选用PC-850MULTILINGUAL PC-850字符集符集选择使用PC-850字DOUBLE BYTESYMBOLS双字节字体在安装了ILPC打印支持选件时指定打印双字节字符时所使用的字符集如果没有DPL指令特别选择某个字符集该字符集将被选用JIS日本工业标准SHIFT JIS转换的日本工业标准EUC扩展的UNIX码UNICODE国际通用编码GB汉字国标码BIG5台湾地区大五码DATE AND TIME日期和时间MEDIA COUNTERS标签打印计数器度和使用的时间记录打印机已打印的标签长ABSOLUTECOUNTER绝对值计数器显示累计的打印长度和自出厂以后开机的时间用户不能进行更改RESETTABLE COUNTER可复位计数器后的打印长度和使用时间记录自最后一次复位RESETCOUNTER复位计数器PRINTCONFIGURATION打印系统设置参数如果改变参数但没有复位系统将以符号标带置该设置没有写到永久存储器中CONFIGURATIONLEVEL配置等级如果需要给打印机升级必须了解打印机的硬件和软件的相关信息以判断该打印机与新的升级软件是否匹配该选项显示了打印机的相关信息同时该信息也8打印在打印机的设置清单上PRINTER KEY打印机编码码其格式为vvvv-wwxx-yyyyyy-zzz其中vvvv为打印机型号的代码ww为主板代码xx为软件代码yyyyyy为出厂日期代码zzz为序号码UPGRADE PRINTER CODE打印机升级代码升级时输入的一组代码必须经Datamax授权SET FACTORY DEFAULTS位为出厂默认值,即重装工厂设置文件注意打印机将自动复位除了用户调节CUSTOM ADJUSTMENT外FORMAT ATTRIBUTES格式属性图象或条码交叉重叠时TRANSPARENTXOROPAQUE不透明码IMAGING MODE图象模式该设置能够影响标签的打印速度该设置能够影响时间的精确性MULTIPLE LABELS多个标签模式围内预先处理多个标签以达到最大的打印速度但是如果标签上包含时间的标记那么这个时间为该标签被生成时的系统时间会比实际打印的时间早一些SINGLE LABELS单个标签模式个标签后才处理下一个标签单个标签模式在打印带时间标记的标签时将更加的精确但打印速度相对较慢PAUSE MODE中断模式完一张标签后暂停直到按一下签ENABLEDISABLE无效SECURITY安全模式设置SELECT SECURITY选择安全模式设置ENABLEDISABLEMODIFY PASSWORD编辑密码9自己设置密码来进行面板设置UNITS OF MEASUREMETRIC公制用厘米IMPERIALPLUS EMULATION仿真PLUS打印机指令时仿真Prodigy Plus机型的处理ENABLED允许软件版本而更新数据终结符非数字字符将被当作条码数据字段的终结符条的尺寸义为比P可读字符将打印出固定尺寸的标注列的位置条码的高度线条的宽度以及列的起始位置这些命令将按200DPI分辨率来计算DISABLEDALLEGRO EMULATION某些DPL指令时仿真Allegro机型的处理ENABLEDDISABLEDSOP EMULATION起始位置的仿真向下兼容那些为其他打印机设计的标签格式打印机将会自动走出2张标签从而设置新的打印位置110220250DISABLED不仿真BACK AFTER PRINT和GPIO选件并设置了出纸位置值时签纸是否及时回退ENABLED允许后以及出纸检测器检测到清除状态后样可以达到快速打印的效果DISABLED下一张标签可以防止标签纸的边缘起卷MENU LANGUAGE菜单语言种类只有内置的语言种类才能被选择使用ENGILISH英语FR EN CH IT AL IA N GE RM AN SP AN IS H 法语意大利语德语西班牙语USERDEFINED用户自定义2.5.5.COMMUNICATION通讯设置SERIAL PORT ABAUDRATE384800 19200 9600 4800 2400 PROTOCOLBOTH SOFTWARE HARDWARE NONE设置串行通讯端口A 选择波特率PA RITYNONEODDEVEN校验DA TEBITS 78STOPBITS12数据位停止位SERIAL PORT B串口B设置串行通讯端口B件其设置方法与串口A相同否则显示NOT INSTALLEDPARALL ELPORT A并口APO RT DIRECTION端向机传给计算机11决定信息是否通过并口由打印UNI-DIRECTIONAL BI-DIRECTIONAL单工方式IEEE1284双工模式HOST SETTINGS主机设置设置打印机与主机的通讯参数些设置在各种通讯方式下都有效HOST TIMEOUT主机超时数后打印机才能处理另一个端口的数据该设置同样适用于图像和标签格式下载时的超时设置CONTROL CODES控制代码ASCII值允许用户改变指令前缀代码的STANDARD CODES ALTERNATE CODES 标准代码变化码ALTERNATE CODES2 ALTERNATE CODES3变化码2变化码3FEEDBACKCHARACTERS反馈信息在每张标签打印完成后返回Hex1E[RS]在一批标签打印完成后返回Hex1F[US]ENABLED DISABLED 允许不允许ESC SEQUENCES符ESC序列ENABLED允许DISABLED不允许式下不能下载点阵字库ESC被忽略,数据照常被处理在此模HEAT COMMAND温度命令温度以便与Datamax的其他打印机兼容ENABLED允许DISABLED不允许进行设置温度指令被忽略只能通过控制面板SPEED COMMANDS速度命令决定是否禁止DPL速度指令打印走纸ENABLED允许DISABLED不允许速度指令被忽略打印走纸和回退速度只能通过控制面板进行设置122.5.6.DIAGNOSTICS诊断模式HEX DUMP MODE(字符映射模式)通常用于排除故障来的数据和指令直接打印出来而不是将其作为标签格式处理ENABLE允许不是执行指令直接将接收到数据的ASCII值打印出来DISABLE不允许OPTIONS TESTING选件测试TEST PRESENTSENSOR测试出纸检测器电路TEST CUTTER测试切刀PERFORMTEST测试切刀1次次测试的结果直接显示出来PRINT TEST RATE 测试标签的打印间隔每两张标签之间的延时的分钟数SENSOR READINGS 标签检测器的读数值设置打印测试标签时显示检测头的检测信号THR TRAN RIBM24V显示实际的传感器检测值可以用前后翻屏键进行翻屏其中THR为热敏电阻值测值如果检测方式设置为反射式TRAN RIBM为色带检测值PS HD RANK印头电阻值分别为出纸检测值RIBBON SENSORLIMITS色带检测器的阈值信号模数转换的上下限显示用于色带检测RIBBON ADCLOW HIGH其中LOW值为检测信号的下限为上限通过打印出打印机内置的点阵图象可以用来判定打印头的整体打印质量和是否有损坏其操作步骤如下按下TEST键通过FWD键选择DotTest Pattern菜单使用ENT键选择打印数量按下TEST键开始打印在打印的过程中可以随时通过TEST键来中止打印133.打印机的调整和维护该部分主要介绍在打印机的使用过程中可能需要进行调整的事项以及一些日常的维护工作3.1.标签检测器的调整在标签检测器的中间有固定的检测孔Sensor Eye Mark不同的标签有时需要将检测器向外宽度范围之内或与标签纸上的检测孔对准孔图3.2.初始位置的调整持续按下FEED键4秒打印机将走出2-3张标签并显示READY状态同时矫正打印的初始位置3.2.1.标签纸的校验如果显示屏显示骤如下系统提示perform calibration 系统提示后系统提示scan backing,press any key,将标签纸剥掉一片后将空白的部分安装在检测器的下面合上打印头系统提示scan paper,press any key 标签部分放在检测器的下面合上打印头按任意键系统提示calibration complete 几张标签就可以消除3.2.2.打印头的调整uncalibration在打印的过程中有时需要调整打印头前后的位置和左右两端的压力这时将需要调整下图所示的几个旋纽打印头前后位置的调整适当松开打印头固定螺丝Locking Srcews调整调节螺丝Adjustment Screws每次顺时针或逆时针旋转半圈然后观察打印效果如果打印效果还是不好继续上一个步骤或向相反的方向调整直到打印的图象很清晰为止图旋紧打印头固定螺丝Locking Srcews 打印头左右压力的调整通过调整左右两个绿色的压力旋钮可以分别调节打印头左右两端的压力通过调节右侧的平衡调节钮Printhead Leveling Cam从而调节打印头两端的平衡,使固定好打印头图象打印的比较均匀3.2.3.更换打印头图打印头左右压力的调整更换打印头时请按照以下步骤进行关闭打印机电源将标签纸和色带移掉松开打印头固定螺丝小心拔下连接线缆将新的打印头连接好线缆并安装到支架上15图更换打印头3.3.日常的清洁在使用的过程中由于灰尘和碳粉的沉积打印头上需要定期进行清洗否则会使打印效果变差甚至损坏打印头同时橡胶滚轴也要进行适当的清洗否则可能会影响打印机的传动效果在清洗时一定要使用无水酒精和棉花进行不要使用其他的材料更不能使用坚硬的器具损坏打印头关于打印头和相交滚轴的清洗工作请参见下图图日常的清洁4.故障的排除以下列举了在打印机使用的过程中可能会出现的一些故障和相应的解决办法164.1.开机后没有电源没有220V电源电源保险丝烧坏打印机控制面板与主板的连接不好主板坏4.2.打印质量差打印头脏清洗打印头打印温度低打印头左右的压力不均匀打印头位置偏4.3.不能通讯打印线缆坏更换新的打印线缆通讯参数的设置不正确计算机端口坏打印机通讯口坏4.4.标签不能走动橡胶滚轴脏清洗打印机马达不转动4.5.色带不能转动橡胶滚轴脏清洗打印机马达不转动4.6.标签停止的位置不正确橡胶滚轴脏清洗标签纸未校验标签检测器不灵敏或坏4.7.跳过标签打印打印的内容超过标签的实际高度减少打印内容或更换标签纸标签纸未校验标签检测器不灵敏或坏E-Mail:******************************E-Mail:**************Datamax中国区授权代理商：上海朗风计算机科技有限公司地址：上海市中山西路2300弄2号立信大厦11楼TEL*************64271921 5.性能指标打印机性能参数表19。

Thermal Printer User’s ManualCatalogue1 Introduction (2)1.1 Brief introduction (2)1.2 Main features (2)2 Specification (3)2.1 Specification (3)2.2 Printing material requirements (5)2.2.1 Paper parameters (5)2.2.2 Mark paper parameters (5)2.2.3 Paper using attention (5)2.3 Printing and paper cutting position (6)2.3.1 Printing position (6)2.3.2 Paper cutting position (6)3 Appearance and components (7)3.1 Appearance and components (7)3.2 Indicator and buzzer instruction (8)4 Printer installation (9)4.1 Open the package (9)4.2 Requirements of installation position (9)4.3 Connect to power adapter (9)4.4 Connect Communication cables (9)4.5 Connect to cash drawer (9)4.6 Paper roll loading (10)4.6.1 Printing paper type confirmation (10)4.6.2 Loading or change paper roll (10)4.7 DIP switch setting (12)4.8 Printing self-test page (12)4.9 Set Ethernet port IP Address. (12)5 Interface pin definitions (14)5.1 Parallel interface pin definition（DB25M） (14)5.2 USB interface pin definition（standard B type female base) (14)5.3 Power interface pin definition（MPC-3-001B） (15)5.4 Cash drawer interface pin definition（RJ11-6P6C） (15)5.5 Serial port pin definition（DB9F） (16)5.6 Ethernet interface pin definition（RJ45） (16)6 Faults handling (17)6.1 Printer does not work (17)6.2 Indicator error and buzzer warning (17)6.3 Problems when it is printing (17)6.4 Problems when cutting paper (18)6.5 Paper jam and cutter retraction troubles removal (18)1 Introduction1.1 Brief introductionCB821 is a thermal POS printer with auto-cutter. It has good printing quality, high printing speed and high stability, which is widely used in POS system, food service industry and many other fields.CB821 connects other devices via USB, Serial, Ethernet port. It offers drivers for WINDOWS and LINUX operating systems.The supported operating systems are as below:WINDOWS XPWINDOWS 7 32/64WINDOWS 8WINDOWS 10UBUNTU 12.04 32/64UBUNTU 14.04 32/64MAC OS1.2 Main features·Low noise, high-speed printing, 250mm/s·With auto-cutter·With cash drawer interface·USB, Serial, Ethernet port communication, Bluetooth optional.Long-life, high print quality, durable performance.Support mark paper and continuous paper printing.Easy paper loading design, widely used in various industries2 Specification2.1 SpecificationItem ParameterPrinting parameter Printing method Thermal printingResolution 203DPI,8 dots/mmPrinting width 72mm(576 dots)Printing speed About 250 mm/sInterfacesStandard: cash drawer / USB/ serial/ EthernetOptional Wireless Communication: BluetoothPage mode / SupportCommand set / ESC/POS compatible commandsStorageRAM RAM 8M bytes, receive buffer area 1M bytes FLASH FLASH 4M bytes, NV bitmap 256K bytescharactersChinese GB18030 24×24Words, figures ASCII 9×17,12×24User-defined SupportCode pagesOptional international character sets 45TRADITIONAL CHINESECHINESECP437 [U.S.A., Standard Europe]KatakanaCP850 [Multilingual]CP860 [Portuguese]CP863 [Canadian-French]CP865 [Nordic]WCP1251 [Cyrillic]CP866 Cyrillic #2MIK[Cyrillic /Bulgarian]CP755 [East Europe，Latvian 2]IranCP862 [Hebrew]WCP1252 Latin IWCP1253 [Greek]CP852 [Latina 2]CP858 Multilingual Latin Ⅰ+Euro)Iran IILatvianCP864 [Arabic]ISO-8859-1 [West Europe]CP737 [Greek]WCP1257 [Baltic]ThaiCP720[Arabic]CP855CP857[Turkish]WCP1250[Central Europe] CP775WCP1254[Turkish]WCP1255[Hebrew]WCP1256[Arabic]WCP1258[Vietnam]ISO-8859-2[Latin 2]ISO-8859-3[Latin 3]ISO-8859-4[Baltic]ISO-8859-5[Cyrillic]ISO-8859-6[Arabic]ISO-8859-7[Greek]ISO-8859-8[Hebrew]ISO-8859-9[Turkish]ISO-8859-15 [Latin 3] Thai2CP856Chart / Supports different density dots and images printingsSupports grating bitmap printingSupports download bitmap printing, every bitmap size should less than 256K, and the total capacity of download bitmap is 256K.Bar codes 1DUPC-A、UPC-E、EAN-8、EAN13、CODE39、ITF、CODEBAR、CODE128、CODE932D PDF417、QR CodeDetection function Sensor Paper out, cover opened, un-take out printed paper(optional)LED indicatorPower indicator Green Paper out indicator Red Error indicator RedPaper RequirementType Standard thermal receipt paper Width 79.5±0.5mmThickness 0.056~0.1mmDiameter 80mm(Max.)Physical characteristicsPaper loading Easy paper loadingPaper cutting Manual or automatically cut paper Operating condition -10℃~ 50℃，25% ~ 80%RH Storage condition ~40℃~ 70℃，≤93%RH（40℃）Outline dimension 145mm×195mm×144mm（W×L×H）Weight 1.8KgReliabilityTPH life 100kmCutter life 1,000,000 times Motor life 360,000 hoursSoftware function Driver procedure Windows（WIN7/WIN8/WIN10/Vista/XP/2000）Ubuntu 12.04 32/64, Ubuntu 14.04 32/64 MAC OS2.2 Printing material requirements2.2.1 Paper parameters1)Paper type: thermal receipt paper/thermal black mark paper2)Paper width:80±0.5 mm3)Paper roll diameter: 80 mm (Max.)4)Paper thickness:0.065 ~ 0.10mm2.2.2 Mark paper parametersBlack mark imprint position is on the front side of the receipt when using mark paper. The black mark reflectivity is no more than15%, the other parts of paper reflectivity should be more than 85%.There are not any patterns in black mark area, such as ad, and the mark size shall be satisfied with requirements as below:2.2.3 Paper using attentionNote:1)Please use good quality paper, otherwise, it will effect printing quality and even reduce printer head life.2)Don’t make the paper stick on axis.3)Paper will be fading out or reduced thermal sensitivity if it is polluted by chemical or oil, which will affectprinting effects.4)Don’t use nail or hard things to clash printing paper, otherwise, it will be fade out.5)Paper will be fading out if the environment temperature exceeds 70°C. So please take note the temperature,humidity and illumination effects.2.3 Printing and paper cutting position2.3.1 Printing positionL1-Paper storehouse’s width: 82±0.5mmL2-Effective printing width: 80mmL3-Distance between print head to paper storehouse’s left edge (fixed width): 3±0.3mmL4-Distance between print head to paper storehouse’s right edge (fixed width): 3±0.3mmL5-Left margin: Default is 4mmL6-Printing area width: it is set by commands (refer to programming manual). Default is 72mm. L7-Right margin: Default is 4mm.2.3.2 Paper cutting positionThe distance between print head to cutter: 12.5mm3 Appearance and components 3.1 Appearance and componentsFunction instruction of components1）Power switchPress “O” side to power off, press “I” side to power on.2）Power indicator(green)The indicator is on when power on, and it is off when power off.3）Error indicator (Red)Error indicator is on when it detects error. Such as: paper out, upper cover is open and cutter is stocked. 4）Paper indicator(red)Paper out indicator is on when it detects the paper is out. Please put a new paper roll to printer inside then.3.2 Indicator and buzzer instruction1）Function instruction of indicators and buzzerName Status InstructionPower indicator (Power) On Printer is power on Off Printer is power offError indicator (Error) On Printer is in error status Off Printer is in normal statusPaper out indicator （Paper）On Printer is in paper out status Off Printer is in normal statusDescription Power Indicator Error Indicator Paper Indicator Buzzer Open printer cover On On On It rings 6 times by 1.5s.Paper is enough On Off Off Silent Paper out On On On It rings 3 times by 1.5s.Note: Printer detects printer head temperature via thermal resistance. It will cut off print head powerand stop printing if print head is overheat. The print head protection temperature is 80℃.4 Printer installation4.1 Open the packagePlease make sure everything is in good status when you open the package. Otherwise, please contact to distributor in time.4.2 Requirements of installation position1)Put the printer on a stably place.2)Let the printer far away from water, fire, and sunlight.3)Avoid to put it on oscillatory and impassive place.4)Make sure to connect printer with ground safety4.3 Connect to power adapter1)Make sure the printer is power off.2)Connect power adapter’s DC output plug to the printer.3)Connect power adapter’s AC input plug to a power outlet.4)Please be careful to operate correctly when plug out the plug of power cord to avoid damage.4.4 Connect Communication cables1)Make sure the printer is power off.2)Connect communication cable to the printer’s port, and fix it as plug lag spike (or snap spring).3)Connect communication cable to the other side host.4.5 Connect to cash drawer1)Make sure the printer is power off.2)Connect cash drawer to cash drawer port behind the printer.Warning: The Voltage of cash drawer port is 24V. (It cannot connect to telephone cable.)4.6 Paper roll loading4.6.1 Printing paper type confirmationYou can load paper roll to print after connecting power adapter and communication cables. Please make sure the printing paper type before printing. The default paper type is continuous thermal receipt paper.4.6.2 Loading or change paper roll1)Power off the printer.2)Slide or press paper roll storehouse button, and then open storehouse cover.3)Draw out paper roll tap, and load paper roll as below.4)Draw out a printing paper, and leave some on the paper out month, then close the storehouse cover.Warning: Please make sure the paper roll in tense status, if not, it maybe cause paper jam or other problems.5)The status after paper loading4.7 DIP switch settingDIP switch Switch Function On Off Default 1 Cutter Forbidden Enable Off 2 Buzzer Enable Forbidden On 3 Printing density DarkLight Off 4 Multi-byte encoding Single-byte encodingmulti-byte encodingOff 5 Max. number of Printing characters in each line42 48 Off 6 Cash drawer EnableForbiddenOn 7 Baud rate options (bps)Ref. Chart 1Off 8OffChart 1：Baud rate optionsBaud rate Switch 7 Switch 8 Default9600 On Off 19200 19200 Off Off 38400 On On 115200Offon4.8 Printing self-test page1) Make sure the printer loaded paper roll correctly.2) Press down [FEED] button and hold on, then power on the printer, the printer will print a self-test page.4.9 Set Ethernet port IP Address.The printer ’s Ethernet IP address can be set directly via printer inserted web setting page. The operation steps are as below:1. Connect printer and PC in a same Ethernet LAN.2. Print a printer self-test page to get printer recent IP address (self-test page printing operation method refers to “4.8 printer self-test ” instruction):You can find the printer ’s IP address is same as 192.168.1.87 in self-test page “IP address: 192.168.1.87” 3. Set network card IP address in PC and printer IP address as different IP address in the same networksegment.(Such as 192.168.1.xxx, xxx is a number among 1 to 254)；4. Please enter address “http://printer IP address ” in browse of PC after making sure that printer connects with Ethernet.(e.g.: If printer IP address is “192.168.1.87”, please enter “http://192.168.1.87”), then press Enter key,open Ethernet port setting page in browser as below:5. Click “Configure Interface” link in the left side, then enter the modified target IP and click “save” button tosave setting. Click “Reboot” button to reset printer if you want the setting to take effect.6. Enter the new IP address as the above step 4 procedure, and re-open printer Ethernet port setting web page, then click “Printer Status” link in the left side. And click “Printer Test Page” button to print self-test page, andcheck the IP Address contents in the self-test page is right or not.5 Interface pin definitionsThe printer has a cash drawer driver interface and many kinds of communication interfaces: parallel, serial (RS-232), USB and Ethernet ports. USB port and cash drawer interfaces are standard interfaces, and it has Ethernet, serial and parallel ports as optional.5.1 Parallel interface pin definition（DB25M）Number Signal Function Number Signal Function1 /STROBE Gate. Low level is10 /ACK Confirm. Low level is effectiveeffective2 DATA0Data bit is 011 BUSY Busy3 DATA1Data bit is 112 PE Paper out4 DATA2Data bit is 213 SEL Choose5 DATA3Data bit is 314 /AUTOFEED Change line automatically. Lowlevel is effective6 DATA4Data bit is 415 /ERROR Error. Low level is effective7 DATA5 Data bit is 516 /INIT Initialize. Low level is effective8 DATA6 Data bit is 617 /SELIN Choose input. Low level iseffective9 DATA7 Data bit is 718-25 GND Ground wire5.2 USB interface pin definition（standard B type female base)1）Pin definitionPin Number Signal name Typical wire color1 VBUS Red2 D- White3 D+ Green4 GND Black5.3 Power interface pin definition（MPC-3-001B）1）Pin definitionPin number Signal name1 +24V2 GND3 N.CSHELL F.G5.4 Cash drawer interface pin definition（RJ11-6P6C）1）Electrical specificationDriver voltage: DC24VDriver current: Max. 0.8A (within 510ms)Cash drawer status tests signal: “L” = 0～0.5 V ; “H” = 3～5 V2)Cash drawer interface socket uses RJ-11 6P type connector;3)Interface signal definitionPin number Signal function1 FG Printer cover2 DRAWER 1 Cash drawer 1 driver signal3 DRSW Cash drawer status detection signal4 VDR Cash drawer driver power5 DRAWER 2 Cash drawer 2 driver signal6 GND Common ground circuitNotes:1) Prohibit socket with power to pull out communication wire plug.2) Please avoid to parallel with strong power when wring communication cables av通讯线布线时应避免和强电并行；3) Communication cables use with shielded cables.5.5 Serial port pin definition（DB9F）Printer serial port is compatible with RS-232, the interface socket is DB9 female socket.User can check interface setting status via printing setting self-test page. Printer default serial interface is set as: baud rate 19200bps, 8 bit data bits, no parity,1 bit stop bit, and the handshakes method is DTR/DSR。

用户手册T8000热敏打印机Printronix对本资料不作任何声明或担保，包括但不限于适销性和用于特定目的适用性的暗示担保。

对于本资料包含的错误或疏漏或因本资料的提供、分发、执行或使用造成的任何直接或间接、意外或间接损害，Printronix 概不负责。

本手册所含信息如有更改，恕不另行通知。

本文档包含受版权法保护的专有信息。

未经 Printronix 书面许可，不得以任何形式或手段（手工、图片、电子、机械或其它方式）复制、复印、翻译此文档的任何部分或与其它任何资料进行合并。

© 2015 PRINTRONIX, INC.版权所有。

保留所有权利。

商标确认Printronix、IGP、Auto Label Mapping、LinePrinter Plus、 PGL、和PrintNet是Printronix,Inc的注册商标。

T8是Printronix, Inc.的注册商标。

Artifex、Artifex标识、Ghostscript和Ghostscript标识是Artifex Software, Inc.的注册商标。

PostScript是Adobe系统公司的商标。

HP是Hewlett-Packard Company的注册商标。

Code V是Quality Inc的商标。

QMS是Quality Micro Systems,Inc的注册商标。

IBM是商用机器公司(IBM)的注册商标。

MS-DOS和Windows是Microsoft Corporation的注册商标。

Centronics是Genicon公司的注册商标。

IEEE是电气和电子工程师协会(Institute of Electrical and Electronics Engineers,Inc)的注册服务标志。

EIA是电子工业协会（Electronics Industries Association）的注册服务商标。

ZPL、ZPL II、和Zebra是Zebra Technologies Corporation的注册商标。

DATAMAX E-4203条码打印机用户手册目录1. 条码打印机的安装 (1)1.1. 连接打印机 (1)1.2. 打印机的通讯 (1)1.3. 安装标签纸 (2)1.4. 安装色带 (2)2. 控制面板的使用 (3)2.1. 按钮 (3)2.1.1. 在正常模式下 (3)2.1.2. 进入打印机设置模式 (3)2.1.3. 标签纸的校准模式 (4)2.1.4. 参数设置清单 (6)2.2. 指示灯 (7)2.3. 测试标签 (7)2.3.1. 打印配置清单和点阵标签 (8)2.3.2. 打印TEST标签 (8)3. 打印机的调整和维护 (9)3.1. 打印头的调整 (9)3.2. 色带宽度的调整 (9)3.3. 更换打印头 (9)3.4. 打印深度调整 (10)3.5. 日常清洁 (10)4. 故障的排除 (11)4.1. 开机后没有电源 (11)4.2. 打印质量差 (11)4.3. 不能通讯 (11)4.4. 标签不能走动 (12)4.5. 色带不能转动 (12)4.6. 标签停止的位置不正确 (12)4.7. 跳过标签打印 (12)5. 性能指标 (13)1. 条码打印机的安装本部分主要介绍条码打印机与计算机的连接、标签和色带的安装以及这些操作过程中需要注意的一些事项。

1.1. 连接打印机条码打印机所使用的电源为230 VAC +10% 单相50/60 Hz ，也可选择使用115VAC 的电源，请注意看打印机电源的标志。

你需要一根串行或并行打印线缆，用来连接计算机和条码打印机,其步骤如下：1．关闭打印机和计算机的电源。

2．将电源的一端接电源插座，另一端连接到打印机的电源输入端口。

3．将串行/并行线缆的一端连接到计算机的串/并行口，另一端连接到打印机的串行/并行打印端口。

4．打开电源开关。

打印机与计算机的连接如下图所示。

意：请注意电源插槽背后1.2. 打印机的通讯本条码打印机采用串行或并行的通讯方式，其中并行打印时采用标准的并注的标识，由此选择正确的电压标准，115VAC 或230VAC 。
