供水设备安装单元工程质量评定表

饮水安全工程供水设备安装单元工程质量评定表
注：单元工程质量标准：合格为工序质量全部合格；优良为工序质量全部合格，优良工序达70％及其以上，且主要工序全部优良。

表1 饮水安全工程清水箱（池）工序质量评定表
注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。

表2 饮水安全工程曝气箱（池）工序质量评定表
注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。

表3 饮水安全工程水处理设备工序质量评定表
注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。

表4 饮水安全工程压力罐、变频设备工序质量评定表
注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。

饮水安全工程供水设备安装单元工程质量评定表
注：单元工程质量标准：合格为工序质量全部合格；优良为工序质量全部合格，优良工序达70％及其以上，且主要工序全部优良。

表1饮水安全工程清水箱（池）工序质量评定表
注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。

表2饮水安全工程曝气箱（池）工序质量评定表
注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。

表3饮水安全工程水处理设备工序质量评定表
注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。

表4饮水安全工程压力罐、变频设备工序质量评定表
注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。

水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表
水泵安装单元工程质量评定表。

项目基本 项1 水箱支架或底座目
2 水箱涂漆
质量情况 1 2 3 4 5 6 7 8 9 10
等级
项目
允许偏差 (mm)
实 测 值 （mm） 1 2 3 4 5 6 7 8 9 10
坐标
15
允
1
水 箱
标高
±5
许
垂直度 每米
1
偏
离
心 差2式
水
项
泵
目 水
3
箱 保
温
泵体水平度 每米
联轴器 同心度
轴向倾斜 每米 径向位移
保温层厚度
表面平整度
卷材或板材 涂抹或其他
0.1
0.8
0.1 +0.1δ -0.05δ
5
10
检
保证项目
查 结
基本项目
检查
0
项，其中优良
0
项，优良率
％
果 允许偏差项目
实测
0
点，其中合格
点，合格率
％
评 工程负责人：
定 等
工
长：
级 班 组 长：
核 定 等 级 专职质量检查员：
年月日
水2－3－1

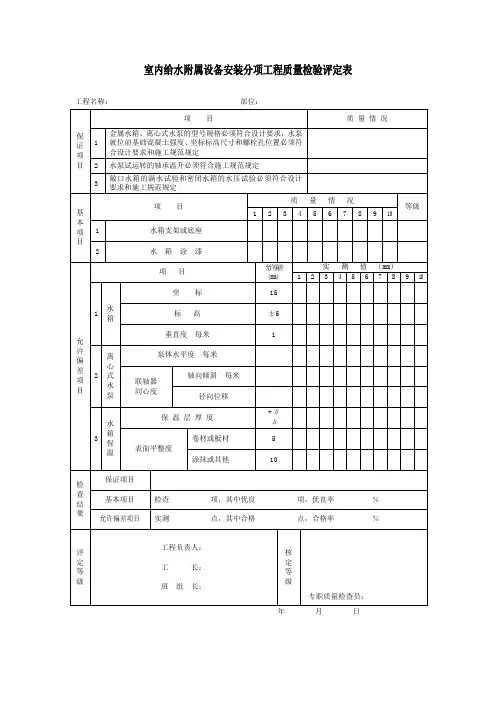

室内给水附属设备安装分项工程质量检验评定表
工程名称：
工程1
部位：
新验收部位1
项目
质量情况
保 证
1
金属水箱、离心式水泵的型号规格必须符合设计要求，水泵就位前基础混 凝土强度、坐标标高尺寸和螺栓孔位置必须符合设计要求和施工规范规定
2 水泵试运转的轴承温升必须符合施工规范规定 项
目
3
敞口水箱的满水试验和密闭水箱的水压试验必须符合设计要求和施工规范 规定

纵向
≤0.05/1000mm
横向
≤0.10/1000mm
施工单位自评意见
主控项目合格率100%，一般检验项目验点的合格率%，且不合格点不集中分布。单元质量等级评定为：
（签字，加盖公章）
年月日
监理单位复核意见
经复核，主控项目合格率100%，一般检验项目检验点的合格率%，且不合格点不集中分布。单元质量等级评定为：
CB18水泵机组安装工序/单元工程施工质量报验单
(承 包[]质报号)
合同名称:水利水电合同编号:
致(监理机构)： ***水利工程监理有限公司
水泵机组安装工序/单元工程已按合同要求完成施工，经自检
合格，报请贵方复核。
附：工序施工质量评定表
工序施工质量检查、检测记录
水泵机组安装单元工程施工质量评定表
水泵机组安装单元工程施工质量检查、检测记录
承包人：（现场机构名称及盖章） 质检负责人：（签名）
日期：年 月日
监理机构意 见
复核结果：
同意进入下一工序不同意进入下一工序
同意进入下一单元工程不同意进入下一单元工程
附件：监理复核支持材料。
监理机构：（名称及盖章）***水利工程监理有限公司监理工程师：（签名）
日期：年 月日
说明：本表一式份，由承包人填写。监理机构复核后，监理机构份，返承包人份。
村镇供水工程
表8.1水泵机组安装单元工程施工质量验收评定表
单位工程名称
单元工程量
分部工程名称
施工单位
***水利水电工程有限公司
单位工程名称、部位
施工日期
年月日～年月日
项次
检验项目
质量标准
检查（测）记录
合格数
（点）

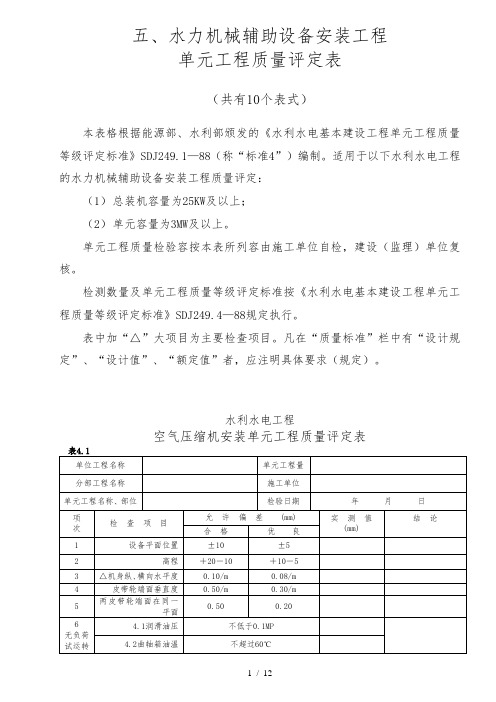

五、水力机械辅助设备安装工程
单元工程质量评定表
（共有10个表式）
本表格根据能源部、水利部颁发的《水利水电基本建设工程单元工程质量等级评定标准》SDJ249.1—88（称“标准4”）编制。

适用于以下水利水电工程的水力机械辅助设备安装工程质量评定：
（1）总装机容量为25KW及以上；
（2）单元容量为3MW及以上。

单元工程质量检验容按本表所列容由施工单位自检，建设（监理）单位复核。

检测数量及单元工程质量等级评定标准按《水利水电基本建设工程单元工程质量等级评定标准》SDJ249.4—88规定执行。

表中加“△”大项目为主要检查项目。

凡在“质量标准”栏中有“设计规定”、“设计值”、“额定值”者，应注明具体要求（规定）。

水利水电工程
空气压缩机安装单元工程质量评定表
水利水电工程
深井水泵安装单元工程质量评定表
水利水电工程
离心水泵安装单元工程质量评定表
水利水电工程
齿轮油泵安装单元工程质量评定表
水利水电工程
螺杆油泵安装工程质量评定表
水利水电工程
水力测量仪表安装单元工程质量评定表
水利水电工程
箱、罐及其他容器安装单元工程质量评定表
注：适用围见表4.1。

水利水电工程
轴流式通风机安装单元工程质量评定表
注：适用围见表4.1。

水利水电工程
离心式通风机安装单元工程质量评定表
水利水电工程
水利机械系统管路安装单元工程质量评定表
注：适用围见表4.1。

表中4项之P为额定工作压力，1项之D－管外径(mm)、R－环管曲率半径(mm)、H－三通支管高度(mm)、L－焊管设计周长(mm)。

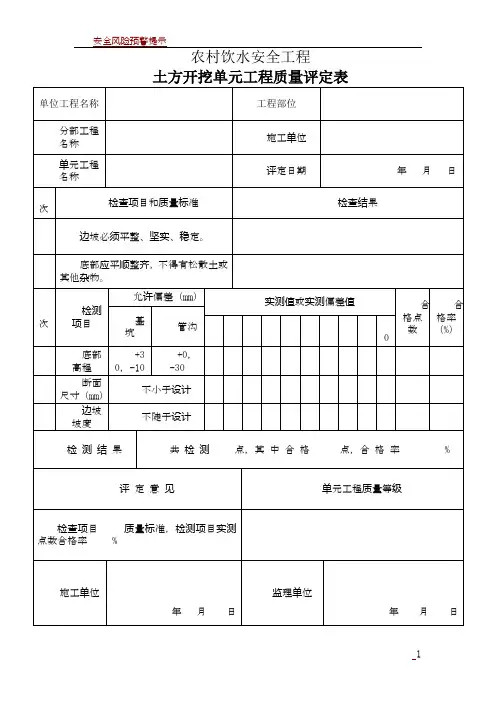

土方开挖单元工程质量评定表
土方回填单元工程质量评定表
砌体单元工程质量评定表
管道安装单元工程质量评定表
机电设备（管道）试运行调试联合验收记录
水利水电工程
水利水电工程
基础面或混凝土施工缝处理工序质量评定表
水利水电工程
混凝土模板工序质量评定表
水利水电工程
混凝土钢筋工序质量评定表
水利水电工程
混凝土浇筑工序质量评定表
水利水电工程
房屋单元工程质量评定表
水利水电工程
机井单元工程质量评定表
水利水电工程
水泵安装单元工程质量评定表
水利工程联合检查工程项目
施工质量联合检验合格（开工、仓）证
（承包[ ]联检号）
项目名称：合同编号：
程支付签证和质量评定资料备查。

水泵安装单元工程质量评定表
单位工程名称
漳浦县小型农田水利重点县2011年度杜浔镇工程D1标段
单元工程量（台）
分部工程名称
首部枢纽工程
施工单位
福建崇禹水利水电建设工程有限公司
单元工程名称、桩号
水泵安装单元（DXZXLSD1-02-02）
检验日期
年月日
项次
保证项目
质量标准
检验记录
1
水泵的型号、规格、流量、扬程及额定电压、功率符合设计，具备产品生产许可证、质量合格证、安装使用说明书和出厂质量检测报告
年月日
监理单位
年月日
漳浦县小型农田水利重点县2011年度杜浔镇工程D1标段
水泵安装单元工程质量评定表
单位工程名称
漳浦县小型农田水利重点县2011年度杜浔镇工程D1标段
单元工程量（台）
分部工程名称
首部枢纽工程
施工单位
福建崇禹水利水电建设工程有限公司
单元工程名称、桩号
水泵安装单元（DXZXLSD1-02-03）
检验日期
年月日
项次
保证项目
质量标准
检验记录
1
水泵的型号、规格、流量、扬程及额定电压、功率符合设计，具备产品生产许可证、质量合格证、安装使用说明书和出厂质量检测报告
型号、规格、流量、扬程及额定电压、功率符合设计，其它均符合要求。
2
外观质量
外表面的防锈防腐层应完整、无损伤，标识清晰，包装符合规定且配件齐全。
绝缘电阻符合规定
4
电机接地电机外壳必须接地，接Fra bibliotek电阻值符合规定
项次
基本项目
质量标准
检验记录
质量等级
合格
优良

卷材或板材
5
涂抹或其他
10
检查结果
保证项目
基本项目
检查 项，其中优良 项，优良率 ％
允许偏差项目
实测 点，其中合格 点，合格率 ％
评定等级
工程负责人：
工 长：
班 组 长：
核定等级
专职质量检查员：
年 月 日
基本项目
项 目
质 量 情 况
等级
1
2
3
4
5
6
7
8
9
10
1
水箱支架或底座
2
水 箱 涂 漆
允许偏差项目
项 目
允许偏差
(mm)
实 测 值 （mm）
1
2
3
4
5
6
7
8
9
10
1
水箱
坐 标
15
标 高
±5
垂直度 每米
1
2
离心式水泵
泵体水平度 每米
联轴器
同心度
轴向倾斜 每米
径向位移
3
水箱保温
保 温 层 厚 度
+δ
δ
表பைடு நூலகம்平整度
室内给水附属设备安装分项工程质量检验评定表
工程名称： 部位：
保证项目
项 目
质 量 情 况
1
金属水箱、离心式水泵的型号规格必须符合设计要求，水泵就位前基础混凝土强度、坐标标高尺寸和螺栓孔位置必须符合设计要求和施工规范规定
2
水泵试运转的轴承温升必须符合施工规范规定
3
敞口水箱的满水试验和密闭水箱的水压试验必须符合设计要求和施工规范规定

各试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格，检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）年月 日
项目法人（建设单位）意见
（签字，加盖公章）年月 日
注1：主控项目和一般项目中的合格数是指达到合格以上质量标准的项目个数。
注2：检验项目优良标准率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。
注3：对隐蔽工程单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填写意见并签字，具体要求应满足SL176《水利水电工程施工质量验收与评定规程》的规定。
注4：本表所填“单元工程量”不作为施工单位结算计量的依据。
合格数
优良数
1
单元工程安装质量（见安装质量检查表）
各项试验和试运转符合本标准和相关专业标准的规定
安装单位自评意见
各试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格，检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）年月 日
监理单位意见
游标卡尺、钢板尺、百分表、塞尺
立式泵泵轴与电动机轴心线倾斜
钢板尺、百分表、塞尺
立式泵泵座水平度
水平仪
电机绝缘、接地
量测
全数检查
启动前检查
观察
全数检查
水泵单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
安装日期
年月日—
年 月 日
项次
项目
主控项目
一般项目
合格数
优良数

供水工程
项目划分质量检验评定表
（共13个）
供水工程项目划分表
供水工程
管理房、厂房、泵房单元工程质量评定表表1
注：1、表中“△”项为主要项目
供水工程
输水管道开挖单元工程质量评定表表5
注：1、表中“△”项为主要项目
供水工程
塑料管道安装单元工程质量评定表表6
注：1、表中“△”项为主要项目
供水工程
输水管道管槽回填单元工程质量评定表表7
注：1、表中“△”项为主要项目
供水工程
加压泵安装单元工程质量评定表表8
注：1、表中“△”项为主要项目
供水工程
低压输电线路架设单元工程质量评定表表9
注：1、表中“△”项为主要项目
供水工程
电器安装单元工程质量评定表表10
注：1、表中“△”项为主要项目
供水工程
阀门井、渗水井单元工程质量评定表表2
注：1、阀门井检查项目为；表中项次1、2、3、4、5、7、8；2、渗水井检查项目为：表中项次1、6、7；3、表中“△”项为主要项目
供水工程
水源井单元工程质量评定表表11
注：1、表中“△”项为主要项目，2、凿一眼井为一个单元工程，3、质
量等级：合格或优良。

供水工程潜水泵电泵安装单元工程质量评定表表12
注：安装一台潜水电泵为一个单元工程。

△为主要项目。

供水工程
压力钢管安装单元工程质量检验评定表
注：1、表中“△”项为主要项目；
供水工程
压力混凝土管安装单元工程质量检验评定表
注：1、表中“△”项为主要项目；。

潜水泵单元工程安装质量验收评定表
单位工程名称
单ห้องสมุดไป่ตู้工程量
分部工程名称
安装单位
单元工程名称、部位
评定日期
年月日
项次
项目
主控项目（个）
一般项目（个）
合格数
优良数
合格数
优良数
1
单元工程安装质量（见表7.2.4.1）
各项试验和试运转符合SL637—2012和相关专业标准的规定。
单元工程试运转质量（见表7.2.4.2）
安装单位自评意见
各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为＿＿＿＿，其中主控项目优良标准率为＿＿＿＿，单元工程安装质量验收评定等级为：＿＿＿＿。
（签字，加盖公章）
年月日
监理单位意见
各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为＿＿＿＿，其中主控项目优良标准率为＿＿＿＿，单元工程安装质量验收评定等级为：＿＿＿＿。
（签字，加盖公章）
年月日
建设单位意见
（签字，加盖公章）
年月日
注1：主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。
2：检验项目优良率＝ ×100%。
3：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填写意见并签字；具体要求应满足SL176—2007的规定。

潜水泵安装单元工程质量评定表
注：1、安装一台潜水泵为一个单元工程。

2、Δ项为保证项目。

土基坑（槽）开挖工程质量评定表
注：Δ项为保证项目。

水泥砂浆砌砖单元工程质量评定表
混凝土模板安装工序质量评定表
注：Δ项为主要检查项目。

混凝土钢筋工序质量评定表
注：1.表中Δ项为主要检查项目。

2.d为钢筋直径
混凝土止水、伸缩缝安装工序质量评定表
注：Δ项为保证项目。

注：Δ项为主要检查项目。

注：Δ项为主要检查项目。

基础面或混凝土施工缝处理工序质量评定表
注：Δ项为主要检查项目。

管道开挖单元工程质量评定表
注：Δ项为主要检查项目。

注：Δ项为主要检查项目。

首部枢纽、阀门井、渗水井单元工程质量评定表
注：Δ项为主要检查项目。

首部枢纽安装单元工程质量评定表
注：Δ项为主要检查项目。

田面节水灌溉设备安装单元工程质量评定表
注：Δ项为主要检查项目。

基层单元工程质量评定表
注：Δ项为主要检查项目。

地面单元工程质量评定表
供水管理房屋顶单元工程质量评定表
水源井单元工程质量评定表
2、凿一眼井为一个单元工程。

3、质量等级，合格或优良。

一般抹灰单元工程质量评定表
注：农水工程房建可按中级标准要求。

钢门窗安装单元工程质量评定表
饰面工程检验评定表
刷浆（喷浆）工程检验评定表
一般土方回填单元工程质量评定表。

供水工程
项目划分质量检验评定表
(共13个）
供水工程项目划分表
供水工程
管理房、厂房、泵房单元工程质量评定表表1
注：1、表中“△”项为主要项目
供水工程
输水管道开挖单元工程质量评定表表5
注：1、表中“△"项为主要项目
供水工程
塑料管道安装单元工程质量评定表表6
注：1、表中“△"项为主要项目
供水工程
输水管道管槽回填单元工程质量评定表表7
供水工程
加压泵安装单元工程质量评定表表8
注：1、表中“△”项为主要项目
供水工程
低压输电线路架设单元工程质量评定表表9
注：1、表中“△”项为主要项目
供水工程
电器安装单元工程质量评定表
表10
供水工程
阀门井、渗水井单元工程质量评定表表2
项次1、6、7；3、表中“△”项为主要项目
供水工程
水源井单元工程质量评定表表11
注：1、表中“△”项为主要项目，2、凿一眼井为一个单元工程，3、质量等级：合格或优良.
供水工程
潜水泵电泵安装单元工程质量评定表表12
注：安装一台潜水电泵为一个单元工程。

△为主要项目。

供水工程
压力钢管安装单元工程质量检验评定表
注：1、表中“△"项为主要项目;
供水工程
压力混凝土管安装单元工程质量检验评定表
注:1、表中“△"项为主要项目；。

室内供水附属设备安装分项工程质量检验评定表
本表适用于金属水箱和离心式水泵的安装。

保证项目
检查数量：全数检查。

检查方法：1项检查交接记录或根据设计图纸对照检查。

2项检查温升测试纪录。

3项满水检查或检查试压记录。

基本项目
评定代号：优良√，合格○，不合格×
检查数量：全数检查
1项水箱支架或底座
合格：尺寸及位置符合设计要求，埋设平整牢固。

优良：在合格基础上，水箱与支架（座）接触紧密。

检验方法：观察和对照设计图纸检查。

2项水箱涂漆
合格：油漆种类和涂刷遍数符合设计要求；附着良好无脱皮起泡和漏涂。

优良：在合格基础上，漆膜厚度均匀，色泽一致无流淌及污染现象。

检验方法：观察检查。

允许偏差项目
1项检查数量：全数检查。

检验方法：坐标、标高用水准仪（水平尺）、直尺、拉线和尺量检查；垂直度用吊线和尺量检查。

2项检查数量：全数检查。

检验方法：在联轴器互相垂直的四个位置上，用水准仪、百分表或测微螺钉和塞尺检查。

3项检查数量：每台不少于5点。

检查方法：保温层厚度用钢针刺入保温层检查；表面平整度用2米靠尺和楔形塞尺检查。

室内供水附属设备安装分项工程质量检验评定表
1。

用不大于0.10mm塞尺检查，深度 不应超过组合面宽度1/3,总长不应 超过周长的20%
组合螺栓及销钉 组合缝处的安装 面错牙
应不超过0.1
施工单位自评意见
质量
等级
监理单位复核意见
核定质 量等级
主要项目共检项，其中优良项，合格
项；一般项目共检项，其中优良项，合格
项。
施工单位名称
XX建筑安装有限公司
监理单位 名称
格项。
施工单位名称
XX建筑安装有限公司
监理单位 名称
初检
复检
终检
核定人
单位工程名称
XX市三十铺镇土地整理项目1标工程
单元类别
分部工程名称
检验日期
2005年 月日
单元工程名称、部位
评定日期
2005年 月日
项
次
检测项目
允许偏差（mm）
实测值（mm）
转速（r/min）
100
250
375
600
1000
1
2
3
项 次
检测项目
允许偏差(mm)
实 测 值(mm)
合格
优良
1
2
3
4
5
6
7
8
9
10
1
?始装节管口中心
5
4
2
与设备联接的管节中心
6
4
项 次
检验项目
质量标准
检 验 结 果
1
伸缩节安装
与管道保持同心，不歪斜、卡 阻，伸缩量符合设计要求
2
法兰连接
法兰连接密封性能良好， 两法 兰保持平行，螺栓外露长度符 合规范要求
施工单位自评意见

（签字，加盖公章）
年 月 日
建设单位意见
（签字，加盖公章）
年 月 日
注1：主控项目和一般项目中的合格数指达到合格及以上质量标准的项目个数。
注2：检验项目优良标准率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。
注3：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填写意
单元工程名称
安装部位
安装内容
安装单位
试运转日期
年 月 日— 年 月 日
项次
检验项目
试运转要求
试运转情况
结果
潜水泵试运转（在额定负荷下试运转不小于2h）
1
各固定连接部位检查
无松动及渗漏
2
运转状态
运转正常，无异常声响和摩擦现象
3
管道连接检查
应牢固无渗漏
4
水泵压力、流量
符合设计要求
5
安全、保护和电控装置及仪表
义并签字。具体要求应满足SL176的规定。
注4：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。
附表1
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
开/完工日期
年 月 日— 年 月 日
项次
检验项目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量
标准等级
合格
优良
1
2
3
4
主控项目
1
潜水泵、电缆线安装前浸水试验
潜水泵单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
