建筑工程识图与构造（Ⅱ）实训指导书一、实训的目的和任务本实训是《建筑工程识图与构造（Ⅱ）》课程的实践性环节，其主要任务是通过实训巩固所学的基础知识，培养学生应用所学的制图识图的理论知识，独立地表达建筑工程实际问题的能力，并使学生在绘图以及编写说明书等方面，得到初步锻炼，从而形成综合能力，达到技能要求。
为后续课程的学习和今后走向工作岗位打下坚实的基础。
1.技能训练：（1）综合应用所学过的基本理论、知识和方法。
进一步提高读图能力与绘图能力；（2）提高学生对各种建筑物的感性认识，使学生了解建筑物各组成部分的布置、结构及其作用；（3）在实训中将建筑工程图纸与实际工程相比较，熟悉识图顺序与步骤，进一步熟悉建筑工程图样的表达方法和有关制图标准，增强读图能力；（4）掌握绘制建筑工程图样的一般方法和步骤；2.通专结合点：（1）通过实训提高利用书籍或网络获得相关信息、与人协作、准确简捷地表述问题的能力；（2）通过实训进一步训练学生的观察能力和空间思维能力；；（3）通过对实训进一步提高学生识图建筑施工图的能力；（4）训练学生分析问题和解决问题的能力；（5）通过编写课程实训说明书提高学生的文字综合能力；（6）通过实训进一步培养学生严谨认真的工作作风。
二、实训内容技能训练：1、收集和查看相关资料，内容包括工程概况、构筑物的组成、建筑物的布置及其作用、工程运用情况；2、观看典型结构、型式多样的建筑工程，了解各种主要建筑物的型式、作用、构造和尺寸。
注意：了解工程中的主要结构或构造的形式、作用和尺寸；3.抄绘建筑建筑工程节点大样图，A3幅面，比例自定，以清楚表达为度。
4.将所绘制完成的图纸按要求装订成册；5.编写实训说明书。
通专结合点：1.建筑物实体与空间想象能力、识图能力的训练结合；2.工程平面布置建筑物布置协调能力的训练结合；3. 发现问题和分析解决问题的训练结合；4. 实训说明书的编写与搜集资料的训练结合。
三、对学生能力培养的要求技能训练：1. 独立观察、研究与分析能力：如观察建筑物的布置、型式、结构和构造，分析和思考建筑物的工作原理；2. 独立识读与绘制工程图样的能力：能识读和绘制建筑物图纸；3. 综合运用知识的能力：了解建筑工程勘测、规划、设计、管理的知识，掌握实训说明书的编写。
1588 8815302050（图 名）（校 名）学生 教师 图别图号 班级 成绩 《建筑制图与识图》实训作业指示书及制图与识图标准本实训课程的大作业主要以抄绘房屋施工图为主。
目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋施工图，绘制的房屋施工图符合国家标准。
本实训课程应完成的大作业要求每名学生至少绘制5张A 3图幅的施工图，主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。
各教学点在安排学生完成上述内容的作业时，可让学生抄绘借用教材中的施工图，也可根据当地情况由辅导教师自拟题目提供给学生，以供学生抄绘。
但在执行过程中必须按大作业的指示书完成。
另外，还可根据具体情况适量增加绘制施工图的内容，以图达到完整、全面。
作业一：图线练习一、目的1、熟悉制图基本规格。
2、练习正确使用绘图工具和仪器，了解制图基本步骤和方法。
二、内容常用图线、箭头及材料图例练习。
按附图二给出的图样画仪器图。
三、要求1、图纸：A 3号图幅。
图标格式和大小见附图一所示。
2、图名：图线练习。
3、比例：1：1。
4、图线：墨笔线图。
5、字体：汉字用长仿宋字体。
材料图明用5号字；尺寸数字均用3.5号字。
6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
四、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。
画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。
先用H 铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。
然后按图线要求加墨线，最后注写数值、名称。
附图一：附图二：作业二：建筑平面图一、目的1、熟悉建筑平面图的内容和要求。
2、通过作业掌握绘制建筑平面图的步骤和方法。
二、内容按借用教材图5-10（参阅图5-1，图5-9，图5-18，图5-26墙身详图及图5-28），抄绘别墅二层平面图，或按辅导教师提供的一套房屋施工图，抄绘指定的平面图。
12级建筑工程技术专业12级工程监理专业工程施工图识读实训任务书及指导书(建筑、结构施工图的识读)工程施工图识读实训任务书一、实习目的通过本次实习，使学生能够熟悉建筑工程施工图的制图规则，掌握建筑、结构施工图的识图方法和步骤，读懂图纸的具体内容等，从而能够使学生达到熟练识读建筑、结构施工图的能力，为进一步学习本专业的相关课程，打下良好的基础。
二、给定的资料一套饭堂的建筑结构施工图，建筑施工图12张,结构施工图15张.三、完成内容及成果要求1、绘制一框架梁的配筋大样：包括一纵向钢筋大样图，若干支座和跨中横断面配筋大样。
纵向配筋大样图中要求表示出箍筋加密区范围,梁支座负筋的长度，梁支座筋的锚固长度等，如梁侧有构造钢筋、扭筋或梁中有吊筋都需要表示出来。
2、绘制一根柱的纵向配筋大样图（至少画两层)，要求表示出箍筋的加密范围，纵筋的根数、直径及位置，以及节点处的钢筋连接。
选取合适的比例，绘制在一张A2图纸上.四、时间安排本次实习时间为一周，具体时间安排如下：建筑施工图的识读一天；结构施工图的识读两天；绘制建筑结构大样两天。
五、参考数目1、相关各科目教材2、混凝土结构施工图平面整体方法制图规则和构造详图(11G101—1、11G101-2、11G101-3)。
施工图识读与翻样实训指导书一套房屋的全套设计图纸包括的内容有：图纸目录；建筑施工图；结构施工图；设备施工图.一般识读施工图纸的方法是：先粗看后细看，先整体后局部、细部，先建筑后结构、水、电，相互对照发现问题、记录问题。
读图的步骤：1、了解工程概况，首先查找图纸目录，根据图纸了解全套施工图纸的总量，初看各种施工图总说明,了解本工程各工种所用标准图集。
2、熟悉图纸，可先组略地看一遍图纸,重点放在建筑图地阅读，目的是对本工程有一概略的了解。
3、认真细致阅读图纸，一般按照“建施”、“结施”、“水施"、“电施”的顺序阅读,应特别注意对照阅读,如平面图与立面图、平面图与剖面图对照阅读,墙身大样图与立面图对照阅读，结构图与建筑图对照阅读，设施图与建筑图对照阅读，设施图与结构施工图对照阅读，只有反复对照、思考、核对，才能发现图纸中存在的各种问题。
工程制图与识图标准作业指导书第1章工程制图基本知识 (4)1.1 图纸幅面与格式 (4)1.1.1 图纸幅面 (4)1.1.2 图纸格式 (4)1.2 投影法 (4)1.2.1 投影原理 (4)1.2.2 投影分类 (4)1.2.3 投影应用 (4)1.3 剖面符号和剖视图 (4)1.3.1 剖面符号 (4)1.3.2 剖视图 (4)1.3.3 剖视图绘制方法 (5)第2章制图工具与使用方法 (5)2.1 绘图仪器 (5)2.2 图板、丁字尺和三角板 (5)2.2.1 图板 (5)2.2.2 丁字尺 (5)2.2.3 三角板 (5)2.3 绘图铅笔和橡皮 (6)2.3.1 绘图铅笔 (6)2.3.2 橡皮 (6)第3章图线、字体和比例 (6)3.1 图线 (6)3.1.1 图线分类 (6)3.1.2 图线宽度 (6)3.1.3 图线画法 (6)3.1.4 图线应用 (6)3.2 字体 (6)3.2.1 字体分类 (7)3.2.2 字体大小 (7)3.2.3 字体书写要求 (7)3.2.4 字体应用 (7)3.3 比例 (7)3.3.1 比例分类 (7)3.3.2 比例选择 (7)3.3.3 比例标注 (7)3.3.4 比例应用 (7)第4章基本制图步骤 (7)4.1 图纸布局与设计 (7)4.1.1 确定图纸比例：根据设计对象的大小和细节复杂程度，选择合适的图纸比例，保证图纸清晰、准确。
(7)4.1.2 设置图框和标题栏：根据国家标准和公司规定，设置图框和标题栏，填写相关信息，如图纸名称、编号、比例等。
(7)4.1.3 绘制图线：使用标准线型，绘制出各种视图、剖面、细部等，保证线型粗细、虚实符合规定。
(7)4.1.4 布置视图：根据投影原理和设计要求，合理布置正视图、侧视图、俯视图等，保证视图之间相互对应，无遗漏。
(8)4.2 标注尺寸 (8)4.2.1 尺寸标注原则：遵循清晰、简洁、准确的原则，对图纸中的关键尺寸进行标注。

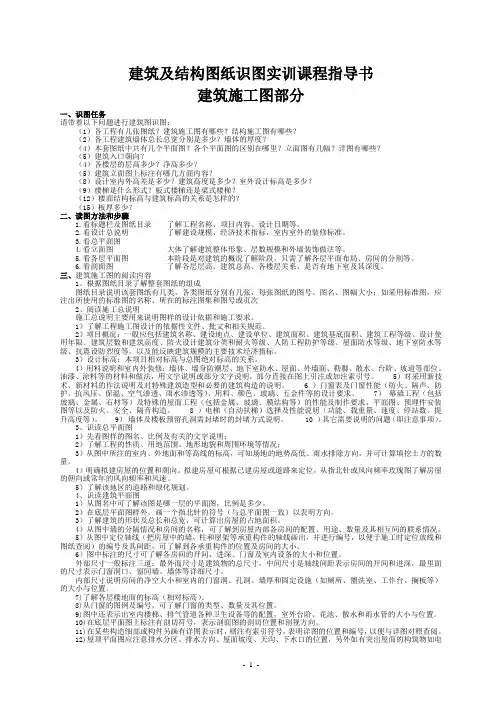

建筑及结构图纸识图实训课程指导书建筑施工图部分一、识图任务请带着以下问题进行建筑图识图：（1）各工程有几张图纸？建筑施工图有哪些？结构施工图有哪些？（2）各工程建筑墙体总长总宽分别是多少？墙体的厚度？（4）本套图纸中共有几个平面图？各个平面图的区别在哪里？立面图有几幅？详图有哪些？（5）建筑入口朝向？（4）各楼层的层高多少？净高多少？（5）建筑立面图上标注有哪几方面内容？（8）设计室内外高差是多少？建筑高度是多少？室外设计标高是多少？（9）楼梯是什么形式？板式楼梯还是梁式楼梯？（12）楼面结构标高与建筑标高的关系是怎样的？（15）板厚多少？二、读图方法和步骤1.看标题栏及图纸目录了解工程名称、项目内容、设计日期等。
2.看设计总说明了解建设规模、经济技术指标，室内室外的装修标准。
3.看总平面图4.看立面图大体了解建筑整体形象、层数规模和外墙装饰做法等。
5.看各层平面图本阶段是对建筑的概况了解阶段，只需了解各层平面布局、房间的分割等。
6.看剖面图了解各层层高、建筑总高、各楼层关系、是否有地下室及其深度。
三、建筑施工图的阅读内容1、根据图纸目录了解整套图纸的组成图纸目录说明该套图纸有几类，各类图纸分别有几张，每张图纸的图号、图名、图幅大小；如采用标准图，应注出所使用的标准图的名称、所在的标注图集和图号或页次2、阅读施工总说明施工总说明主要用来说明图样的设计依据和施工要求。
1）了解工程施工图设计的依据性文件、批文和相关规范。
2）项目概况：一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标。
3）设计标高：本项目相对标高与总图绝对标高的关系。
4）用料说明和室内外装修：墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道等部位。
《建筑工程制图与识图》课程教学大纲（房屋建筑工程专业）一、课程的性质、目的和任务本课程是房屋建筑工程专业、给水排水工程专业、概预算专业、道路桥梁建设专业和建筑管理类等专业的一门主要技术基础课和技能训练课。
它研究绘制和阅读工程图样的理论和方法，培养学生的制图和识图能力，同时又是学生学习后续课程不可缺少的基础。
建筑识图课程的主要目的，就是培养学生绘图和读图能力，并通过实践，培养他们的空间想象能力和空间思维能力。
建筑识图课程的主要任务是：1.学习各种投影法（主要是正投影法）的基本理论及其应用。
2.学习贯彻制图国家标准及其它有关规定3.培养绘制和阅房屋建筑工程图样的基本能力4.培养空间想像能力和绘图技能5.培养计算机绘图的基本能力二、课程的基本要求充分理解基本概念，掌握基本理论，养成空间思维的习惯，多看、多想、多画。
正确使用绘图工具，严格遵守国家颁布的建筑制图标准和技术制图标准。
三、课程的基本内容以及重点难点建筑工程制图分画法几何、制图基础、工程施工图和计算机绘图四部份。
画法几何部分包括投影基本知识，平面立体、曲面立体和轴测图。
制图基础部分包括制图基本知识，组合体的投影图和建筑形体表达方法。
工程施工图部分包括民用建筑施工图、民用建筑结构施工图、单层工业厂房施工图和给排水施工图。
计算机绘图部分主要介绍AutoCAD2000的基本绘命令、图形编辑、文字与尺寸标准。
重点难点：投影基本知识、正投影的特性、三面正投影的形成、三面正投影的投影规律、平面立体的投影。
具体内容与要求如下：绪论一、本课程的地位、性质及任务二、本课程的主要内容三、学习方法和要求第1章投影基本知识（一）教学内容l.投影概念（1）投影图（2）中心投影（3）平行投影（4）平行投影的分类（5）各种投影法在建筑工程中的应用2.正投影特性（1）点、直线、平面正投影特性（2）三面正投影图的形成及投影规律3.点的投影（1）点的正投影规律（2）点在三投影图中的投影及投影规律（3）两点的相对位置4.直线的投影（1）各种位置直线的投影（2）直线上的点（3）一般位置直线的实长和倾角（4）两直线的相对位置：平行、相交、交叉（5）一边平行与投影面的直角的投影：直角定理5.平面的投影（1）平面的表示法（2）各种位置平面的投影（3）属于平面的点和直线（二）基本要求1.掌握点的正投影规律。
建筑系《建筑制图》课程实训指导书班级：姓名：学号：实训场地：绘图教室指导老师：2016 —2017 学年第二学期实训目的：学生在掌握了投影的基本理论和制图的基本知识以后，通过实训动手绘制能正确阅读和基本绘制房屋施工图，绘制的房屋施工图符合国家标准。
通过实训使学生具有完全读懂工程图纸的本领和一丝不苟的工作作风。
培养学生阅读建筑工程图样的实际操作能力，为他们将来从事各类与工程管理相关工作应具备的创新能力打下扎实的专业基础，同时本实训也能培养学生的整体素质。
实训项目如果自己是施工单位的技术人员，将要承建某商用住宅楼的施工任务，现有该工程的施工图纸一套。
首要任务是把图纸表达的内容完全读懂，以便后期指导施工。
1、识读一套建筑施工图纸，完成建筑施工图识读；2、识读一套结构施工图纸，完成结构施工图识读；二、实训的内容及要求通过实训，要求学生掌握绘图工具的正确使用方法，贯彻国标要求，要求学生独立完成绘制建筑施工图图样，具备基本的读图和识图能力，为后期的房屋建筑学等课程的学习奠定坚实的基础，同时为走向社会培养基本的绘制和阅读工程图作准备。
利用绘图工具完成以下建筑施工图的绘制和阅读：1）绘制建筑平面图：《建筑识图》第42页，A2幅面，比例1:100；2）绘制建筑立面图：《建筑识图》第47页，A2幅面，比例1:100；3）绘制建筑剖面图：《建筑识图》第51页，A2幅面，比例1:100；4）阅读《建筑识图》中第38页至第76页的一整套施工图。
实训地点：绘图教室实训所需材料：房屋施工图一套、实训任务书、绘图工具、图纸实训时间：一周（30个课时）实训考核办法：实训成绩=绘图质量50%+平时表现30%+实训报告填写质量20%实训项目一：识读建筑施工图一、建筑施工图部分识读作业一：图纸目录1.除包含本套建筑施工图的目录外，建议包括引用标准图册的图册号与图册名称。
2.建筑设计总说明包括工程设计的依据、批文；相关整体工程或相关配套工程的概括说明；建筑用料、门窗明细表以及其他未尽事宜。
