锅炉工程施工组织设计方案一、项目概述我公司承接了某某项目的锅炉工程施工任务,该项目是一座大型工业厂房,需要安装多台大型锅炉来满足生产运营的需要。
本方案将针对该项目进行施工组织设计,包括工作内容、组织架构、施工方案、施工安全等方面的详细规划。
二、工作内容1. 确定施工工期和进度计划2. 制定施工方案和施工技术措施3. 确定施工组织结构和人员配备4. 做好施工资料和技术文件的准备工作5. 组织施工现场的管理和协调工作6. 完善施工安全和质量管理措施7. 完成项目交底和验收工作三、组织架构1. 项目经理:负责项目的整体管理和协调工作2. 技术负责人:负责施工方案的制定和技术控制3. 安全负责人:负责施工安全管理和监督工作4. 施工队长:负责具体的施工现场管理工作5. 安全员、质检员、材料员等配合人员四、施工方案根据工程图纸和设计要求,我公司将提出以下施工方案:1. 设立施工现场:按照项目地点的实际情况,确定好施工现场的位置和范围,安排好施工设备和材料的摆放。
2. 安装准备工作:确定好施工工期和进度计划,做好施工设备的调试和验收工作。
3. 施工准备工作:做好现场的交底工作,确保施工人员了解施工方案和安全操作规程。
4. 施工实施工作:组织好施工人员的作业,做好施工安全和质量管理工作。
5. 施工结束工作:完成项目的交底和验收工作,整理好施工档案和技术资料。
五、施工安全1. 制定施工安全管理制度:根据国家和行业的相关法律法规,制定出符合项目实际情况的施工安全管理制度,确保安全生产。
2. 做好安全教育培训工作:组织好施工人员的安全教育培训工作,提高员工的安全意识和操作技能。
3. 安排好施工防护工作:根据现场情况,确定好施工区域的安全防护措施,确保施工人员的人身安全。
4. 加强施工现场的管理和监督:加大对施工现场的管理和监督力度,发现并处理现场安全隐患。
六、施工质量1. 严格执行施工技术标准:严格按照工程图纸和设计要求进行施工作业,确保施工质量符合要求。
锅炉安装施工组织设计
一、前言
在进行锅炉安装施工前,必须进行详细的组织设计工作,以确保施工过程顺利进行,安全可靠,本文将对锅炉安装施工组织设计进行详细阐述。
二、施工组织设计内容
1.施工组织设计的目的
–保障施工安全
–提高施工效率
–保证施工质量
2.施工组织设计的原则
–安全第一
–精细化管理
–科学合理
3.施工组织设计的基本要求–合理规划人员配置
–确定施工顺序
–制定详细的施工方案
4.施工组织设计的具体步骤–确定施工目标
–制定施工方案
–制定施工计划
–制定安全管理制度
–制定质量管理制度
三、施工组织设计流程
1.施工目标确认
–明确锅炉安装的整体目标和要求
2.施工方案设计
–制定锅炉安装的具体施工方案,包括人员配备、施工设备准备等3.施工计划制定
–制定锅炉安装的时间计划安排,确定施工周期
4.安全管理制度
–设立安全管理责任人,明确安全措施和预案
5.质量管理制度
–设立质量管理责任人,确保施工过程质量可控
四、施工组织设计实施
1.人员配置
–根据施工方案确定所需人员数量和岗位安排
2.施工顺序
–按照施工计划确定施工的先后顺序,确保施工有序进行3.施工方案落实
–严格按照施工方案的要求进行实施,遵循施工流程
五、总结与展望
通过本文对锅炉安装施工组织设计的详细介绍,我们可以看到,
在进行锅炉安装施工时,施工组织设计是至关重要的一环。
只有在合
理的组织设计下,施工过程才能安全高效地进行,最终保证施工质量。
希望本文能为相关人员提供一定的参考和指导,使锅炉安装施工更加
顺利。
锅炉安装施工组织设计锅炉安装施工组织设计一、项目概述1.1 项目背景在此处描述锅炉安装项目的背景信息,包括项目的目的、需求和重要性等。
1.2 项目范围在此处具体说明锅炉安装工程的范围,包括各个阶段、工作内容和责任划分等。
1.3 相关方在此处出锅炉安装工程涉及的相关方,包括业主、监理单位、设计单位等。
二、施工组织设计2.1 组织机构在此处详细描述锅炉安装施工组织的机构,包括施工部门、管理层级、岗位设置等。
2.2 质量管理体系在此处说明锅炉安装施工的质量管理体系,包括质量控制、检查检验和质量保证等。
2.3 安全管理措施在此处描述锅炉安装施工的安全管理措施,包括安全培训、防护措施和事故应急预案等。
2.4 工期计划在此处详细制定锅炉安装施工的工期计划,包括各个阶段的时间安排和关键节点的提醒。
2.5 人力资源在此处说明锅炉安装施工所需的人力资源,包括人员配备、培训和管理等方面。
2.6 资源管理在此处描述锅炉安装施工过程中的资源管理措施,包括物资采购、设备租赁和场地管理等。
三、施工方案3.1 安装方案在此处详细说明锅炉安装的具体方案,包括施工方法、工艺流程和注意事项等。
3.2 施工工艺在此处描述锅炉安装各个工序的具体工艺要求,包括焊接、安装和调试等。
3.3 施工材料在此处出锅炉安装所需的材料清单,并说明材料的规格、品牌和数量等。
3.4 检测与验收在此处说明锅炉安装过程中的检测方法和验收标准,包括工序检查和最终验收等。
3.5 现场安全与环境保护在此处提供现场安全和环境保护措施的详细说明,包括防尘、防火和废物处理等。
四、施工进度管理4.1 进度计划在此处列出锅炉安装施工的详细进度计划,并说明每个阶段的工期和完成情况。
4.2 进度控制括进度报告、问题处理和变更管理等。
五、施工质量管理5.1 质量控制在此处说明锅炉安装施工的质量控制措施,包括工序检查、工艺控制和质量评估等。
5.2 质量检验在此处出锅炉安装施工过程中需要进行的质量检验项目,并说明检验方法和标准。
目录1.概述 (2)2.施工场地及主要施工机械选择布置 (6)3.各项目主要工程量及工作范围描述 (9)4.锅炉施工组织措施 (21)5.施工计划与资源计划 (23)6.锅炉主要施工技术方案 (31)7.质量管理 (72)8.安全管理 (92)9.成本管理 (101)10.四新在锅炉项目的运用 (103)11.附页 (106)施工组织设计-锅炉篇1. 概述1.1. 锅炉设备选型xx电厂二期扩建工程,安装一台600MW国产超临界燃煤机组。
锅炉设备是由东方锅炉有限公司负责设计制造的,型号:DG1900—25.4/571/569型,为超临界参数变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次中间再热、平衡通风、露天布置、固态排渣、全钢结构、全悬吊结构п型锅炉,燃用神府东胜煤、晋北烟煤。
1.2. 锅炉房布置锅炉采用露天布置,锅炉第一排柱子支在煤仓间D排柱顶,再向后依次为K1、K2、K3、K4、K5、K6,K6是悬吊在K5柱后面,主要起布置平台、楼梯的作用,只有K1、K2、K3、K4、K5柱顶安装大板梁,而且K2、K3、K4大板梁为叠梁;在15m运转层炉架范围内设钢格删平台,炉顶设轻型钢屋盖,炉前38m处设轻型封闭。
后烟井底部布置两台回转式空气预热器,锅炉房零米布置有刮板捞渣机、磨煤机密封风机、暖风器疏水设备、预热器冲洗水箱、定期排污扩容器等。
送风机、一次风机布置在锅炉尾部之后零米,露天布置。
炉后布置电除尘器、吸风机和烟囱。
除烟囱入口的水平烟道采用钢筋混凝土烟道外,所有烟道均为钢烟道。
至脱硫岛烟道由烟囱入口的水平烟道接出,脱硫后排烟至烟囱,并设旁路烟道。
煤仓间分三层:底层(0.00m)、运转层(15.00m)、运煤皮带层(38.00m)。
每台炉六台中速磨煤机及其辅助设备布置在煤仓间零米。
每台磨煤机配一台给煤机,给煤机布置在运转层,其出口与磨煤机进口相对应,进口与钢煤斗出口相对应。
一台炉设6个直径为9米的钢制原煤斗。
锅炉施工组织设计方案工程名称:XXXXXXXX锅炉房安装工程建设单位:XXXXXXXXX供热公司施工单位:XXXXXX有限公司方案编制:XXX20XX年X月XX日一、工程概况:(一)工程简介1、工程名称:XXXXXX锅炉房安装工程2、工程地点:XXXXXXXX指定地点3、锅炉房布置:本锅炉房主体为单层布置.(二)工程特点1、设备选用、系统布置(1)锅炉选用XXXX锅炉有限公司的DZL7—0。
7/95/70 —AⅡ节能锅炉一台。
(2)锅炉给水水质处理选用“阿土组"全自动树脂罐型离子交换器,单罐出水。
容量为15--20吨/小时,001*7钠离子交换树脂,玻璃钢罐体,压型玻璃钢水箱一台(容水量20m³)。
(3)消烟除尘:采用铸铁多管除尘器。
(4)锅炉上煤机:TGS-2型斜坡机上煤机。
(5)锅炉除渣选用:SGC-1型链条刮板(或螺旋)出渣机。
(6)锅炉辅机:鼓、引风机均由锅炉厂选配提供、炉排减速机机也由锅炉选配厂提供。
(7)锅炉组装出厂,彩钢板保护装饰。
(8)锅炉本体包括:本体、一次仪表阀门、扶梯、减速机、省煤器。
(9)安装方附带耐火材料、保温材料,可完成交钥匙工程全部所需辅材。
(10)锅炉供货期为合同生效后60天。
2、锅炉供货状态:锅炉整体快装出厂。
3、此项目考虑投资,锅炉采用单层布置,炉前斜坡提升机上煤,自动给煤,螺旋或刮板除渣,人工小车运出锅炉房。
4、控制系统采用锅炉厂配备的标准控制柜。
其中有缺水报警,超温超压报警,炉膛温度、水温显示等必要监控。
启动根据需要,可依照用户要求配备软启动、变频启动、星三角直起、降压启动等。
炉排采用滑差无级变速控制,也可根据用户要求配备变频或直流控制。
(三)施工进度计划及工期保证措施1、本工程安装工期天数为47天。
我公司可根据自己实际工作效率及安装能力,进度计划作如下安排:找平放线:1天锅炉就位:3天.辅机及烟风道安装:20天。
管道及泵房的安装:7天。
锅炉安装施工组织设计方案XXXX编制说明本施工方案适用于XXXXXXX锅炉安装施工的指导性文件。
在详细施工过程中如有其它变化,公司主管技术经理在操作前进展现场讲解,以保证安装质量。
一、安装施工前1、填写工程概况表,包括:建立单位、施工单位、锅炉型号、制造厂家、产品编号、安装地点、主要工程量、合同签定情况、工程造价等。
2、施工人员组织情况包括:经理、现场技术负责人、平安员、作业班长、起重工、铆工、钳工、管工、电工、电焊工〔含操作证号〕等。
3、施工设备情况包括:起重设备、千斤顶、电焊机、弯管机、试压泵、氧气瓶、乙炔瓶、枕木、滚杠、量具、水准仪、焊条保温筒。
4、技术交底4.1工程技术人员负责向施工班长及施工现场全体管理人员和工人,进展技术交底,同时也可请甲方代表参加。
4.4交待施工方法及人员组织、设备装备情况。
4.5交待技术要求、质量标准及所执行的规程、标准标准及主要允许偏向。
4.6交待保证质量和安装措施的方法。
4.7下达施工技术措施及自检记录。
4.8办理技术交底记录书面手续。
4.9贯彻平安措施及预防为主平安教育,对起重、用电、承压等操作要点提出考前须知。
4.10必要时提出相应的奖罚制度和条例。
5、资料的检查5.1审查锅炉总图是否有技术监视部门和机械厅批准的字样印章,锅炉质量证明书填写情况及查看是否有当地技术监视部门的检查证书,如有不全或有误可回绝安装。
5.2如发现图纸与实物不符,质量有问题,立即与消费厂家联络解决。
5.3建立单位提供的图纸应满足锅炉安装时应用。
6、报装6.1建立单位提供的技术审检完毕,填写锅炉安装申请书送达市技术监视局锅炉科。
6.2经锅炉科审阅完毕,签署前方可进展安装。
7、分段验收与总体验收的主要根据7.1?锅炉压力容器平安监察暂行条列?7.2?蒸汽锅炉平安技术监察规程?7.3?热水锅炉平安技术监察规程?7.4?工业锅炉房设计标准?7.5?工业锅炉砌筑工程施工及验收标准?7.6?工业管道工程施工及验收标准?〔金属管道篇〕7.7TJ231〔六〕机械设备安装工程施工及验收标准8、施工安装程序根底制作→锅炉就位、校正→本体、管道、附件、安装→辅机安装→管道安装→仪表、电器安装→水压试验→油漆→试运行→验收→技术资料存档。
目录1、工程概况 (2)2、编制说明和编制依据 (3)3、施工工序概况 (3)4、主要工序施工方法和技术要求 (4)4.0 组装场地及主要道路平整 (4)4.1根底验收和钢架安装 (4)4.2、锅筒安装 (6)4.3、集箱安装 (6)4.4、膜式壁及本体管路安装 (7)4.5、空气预热器安装 (9)4.6、省煤器安装 (9)4.7、过热器安装 (10)4.8、燃烧装置安装 (10)4.9、水压试验 (11)4.10、炉墙砌筑 (12)4.11、烘炉 (12)4.12、煮炉 (13)4.13、严密性和试运行 (14)5、质量保证措施 (14)6、主要控制点责任体系 (15)7、安装焊接质量控制体系 (21)8、平安生产管理体系 (21)9、平安技术措施及文明施工 (22)10、施工进度方案表 (23)11、主要施工机具及劳动力方案 (23)12、施工平面布置图 (24)13、环境保护措施 (25)1、工程概况1.1 工程规模本工程为湖南江华坤昊实业热电厂锅炉安装工程,该工程为一台75t/h中压参数自然循环全燃高炉煤气锅炉,由江西江联能源环保股份设计生产,锅炉型号为:JG-75/3.82-Q,主要构造为:钢架构造、呈∏字型布置,前吊后支,水管系统、过热器全部悬吊于锅炉顶板上,省煤器、高温空气预热器等尾部受热面那么采用积木式构造布置在尾部框架上,低温空气预热器支在尾部钢架上。
炉膛断面为5810mm*5810mm的正方形,8个燃烧器布置在四角上。
整个水冷壁分成12个循环回路,前后及两侧各三个回路,每面墙的侧边回路由20根Ø60*4管子组成,中间回路由24根Ø60*4管子组成,锅水由4根Ø273*8下降管引出,再由24根〔每个回路各两根〕Ø108*4.5的分配管分别引入水冷壁的各个集箱。
锅炉采用单锅筒〔或称汽包〕,锅筒内径为1500mm,壁厚46mm,筒身直段长6350mm,材质为Q245R,锅内一次别离装置为24只直径为Ø219mm 的旋风别离器,前后2排布置。
锅炉安装工程施工组织设计方案一、工程概述本工程为某化工厂锅炉安装工程,总投资为500万元。
工程负责单位为XX公司,施工总承包商为XX公司,监理单位为XX公司。
二、施工组织方案2.1 工程人员组成本工程施工人员组成如下:项目经理1名,工程师3名,质量管理人员3名,施工班组长6名,普通工人30名,其中高级技工6名,一般技工24名。
2.2 施工方法本工程施工采用拆分施工方法,将锅炉分为若干部分进行组装。
具体施工方法如下:(1) 基础预处理:在基础施工前,应验收地基和地下管道设施。
对于不符合规范的地基和管道设施,应予修改或重新设计。
(2) 钢结构施工:所有的安装钢结构均应符合设计要求,施工应按照加工的步骤组装,经过验收后进行焊接、钻孔并齐平。
(3) 锅炉壁板安装:按照设计要求进行排版,根据板材屈曲情况进行预装曲板,然后下放壁板,并点焊、装焊、校焊,保证板面平直。
(4) 排管安装:对于污水、热水输送管道设施,在进行安装前应进行检验和消毒,然后进行水平调节并安装支管及阀门等器具。
(5) 安装弯头、法兰:按照设计要求进行管道弯头和法兰的安装,到达施工现场后,应检查弯头和法兰的合格证、卡箍或法兰垫片等配件是否完备,同时还要检查弯头和法兰的规格和尺寸是否符合设计。
(6) 设备安装:将设备拼合并螺栓连接,焊接合格后进行固定,安装过程中要注意对设备零件的保护,保证拆卸组装过程中不受损坏。
(7) 新风系统安装:风机等设备的安装,应清理施工场地,保证道路畅通,在保证安全的前提下,加强拆卸件的保护工作。
(8) 烟气系统安装:按照设计要求进行烟气排放系统的安装,包括烟道、风机和除尘器等设备的组装、连接、隔离和密封,焊接、固定和支撑,保证系统稳固、安全。
2.3 安全措施(1) 严格遵守施工作业规程,落实安全防护责任制,保证所有施工人员的人身安全。
(2) 加强安全教育,对所有施工人员进行安全培训并签订安全责任书。
(3) 对每个施工现场实行严格管理,定期进行安全检查并记录并报告。

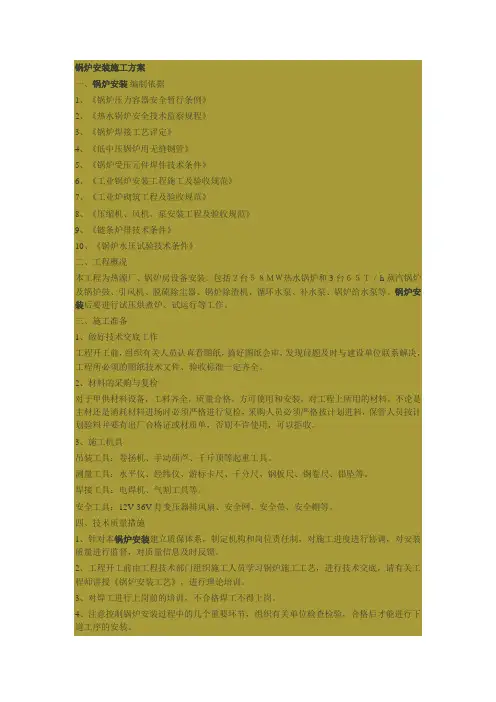

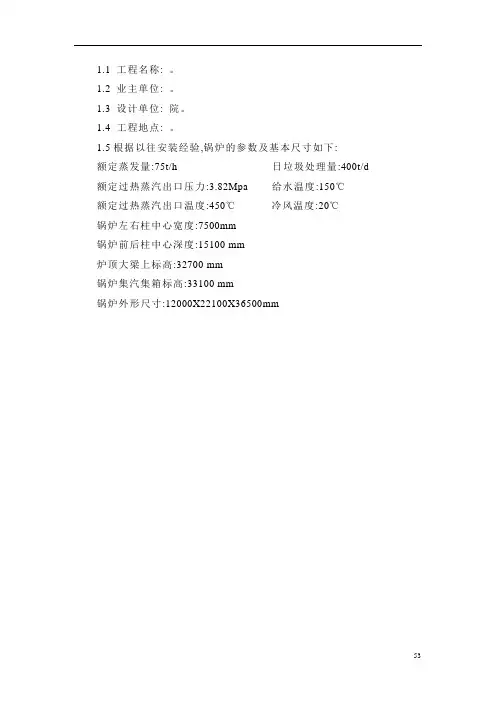

锅炉安装施工方案一、锅炉安装编制依据1、《锅炉压力容器安全暂行条例》2、《热水锅炉安全技术监察规程》3、《锅炉焊接工艺评定》4、《低中压锅炉用无缝钢管》5、《锅炉受压元件焊件技术条件》6、《工业锅炉安装工程施工及验收规范》7、《工业炉砌筑工程及验收规范》8、《压缩机、风机、泵安装工程及验收规范》9、《链条炉排技术条件》10、《锅炉水压试验技术条件》二、工程概况本工程为热源厂、锅炉房设备安装。
包括2台58MW热水锅炉和3台65T/h蒸汽锅炉及锅炉鼓、引风机、脱硫除尘器、锅炉除渣机、循环水泵、补水泵、锅炉给水泵等。
锅炉安装后要进行试压烘煮炉、试运行等工作。
三、施工准备1、做好技术交底工作工程开工前,组织有关人员认真看图纸,搞好图纸会审,发现问题及时与建设单位联系解决,工程所必须的图纸技术文件、验收标准一定齐全。
2、材料的采购与复检对于甲供材料设备,工料齐全,质量合格,方可使用和安装,对工程上所用的材料,不论是主材还是消耗材料进场时必须严格进行复检,采购人员必须严格按计划进料,保管人员按计划验料并要有出厂合格证或材质单,否则不许使用,可以拒收。
3、施工机具吊装工具:卷扬机、手动葫芦、千斤顶等起重工具。
测量工具:水平仪、经纬仪、游标卡尺、千分尺、钢板尺、钢卷尺、铅坠等。
焊接工具:电焊机、气割工具等。
安全工具:12V-36V灯变压器排风扇、安全网、安全带、安全帽等。
四、技术质量措施1、针对本锅炉安装建立质保体系,制定机构和岗位责任制,对施工进度进行协调,对安装质量进行监督,对质量信息及时反馈。
2、工程开工前由工程技术部门组织施工人员学习锅炉施工工艺,进行技术交底,请有关工程师讲授《锅炉安装工艺》,进行理论培训。
3、对焊工进行上岗前的培训,不合格焊工不得上岗。
4、注意控制锅炉安装过程中的几个重要环节,组织有关单位检查检验,合格后才能进行下道工序的安装。
5、按质保体系的要求对安装质量进行控制,把影响安装质量的因素消灭在施工作业前或过程中。

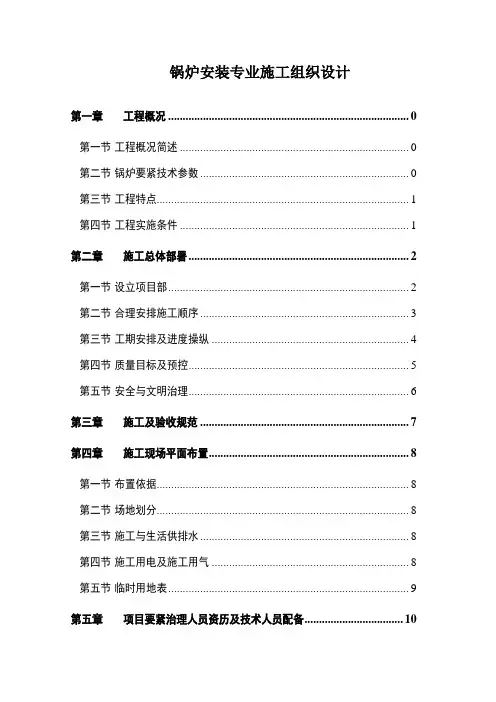

锅炉安装专业施工组织设计第一章工程概况 0第一节工程概况简述 0第二节锅炉要紧技术参数 0第三节工程特点 (1)第四节工程实施条件 (1)第二章施工总体部署 (2)第一节设立项目部 (2)第二节合理安排施工顺序 (3)第三节工期安排及进度操纵 (4)第四节质量目标及预控 (5)第五节安全与文明治理 (6)第三章施工及验收规范 (7)第四章施工现场平面布置 (8)第一节布置依据 (8)第二节场地划分 (8)第三节施工与生活供排水 (8)第四节施工用电及施工用气 (8)第五节临时用地表 (9)第五章项目要紧治理人员资历及技术人员配备 (10)第一节治理机构图 (10)第二节要紧工程治理人员 (11)第三节劳动力安排打算 (12)第四节动力调配保证措施 (13)第六章施工机械设备配置 (14)第七章工期目标、进度打算网络及保证措施 (16)第一节编制说明 (16)第二节施工综合进度表 (17)第三节保证按期达标投产保证措施 (18)第八章安装施工工艺 (20)第一节锅炉本体施工工艺 (20)第二节焊接、热处理专业要紧施工方案 (40)第三节大件吊装方案 (46)第四节锅炉点火、烘煮炉方案 (55)一、锅炉机组启动方法与步骤 (55)二、锅炉调试方案 (67)第九章施工质量保证大纲和本工程要紧考核目标 (80)第一节质量方针和质量目标 (80)第二节质量保证体系的建立和实施 (80)第三节安装质量验收范畴划分表 (82)第四节质量保证打算大纲 (86)第十章安全生产目标、体系及安全治理 (92)第一节施工安全治理 (92)第二节安全网络图 (93)第三节安全生产治理措施 (94)第十一章文明施工治理 (116)第一章工程概况第一节工程概况简述1、项目名称:中电投石家庄供热2×168MW热水锅炉扩建工程2、建设单位:中电投石家庄供热3、工程地点:红星街76号4、施工范畴:4.1锅炉本体安装;4.2汽水管道安装;4.3分部试运行、配合整体试运。
审批表编制:审核:批准:报送:2005.01.31目录第一章工程概况 (1)1 编制依据 (1)2 工程概况 (1)3 主要设备规范 (2)第二章施工总体布置 (4)1项目实施目标 (4)2 工期部署 (4)3质量控制 (5)4安全文明施工 (5)第三章施工组织 (6)1 施工现场管理组织机构 (6)2 职能部门的职责 (6)3 项目经理及主要技术管理人员情况 (7)第四章施工进度计划 (9)1 里程碑进度及二级进度计划表 (9)2 保证实现目标工期的措施 (9)第五章资源需用计划 (15)1 人力资源计划 (15)2 主要施工机具部署见附表4。
(15)3 力能计划 (15)4 施工排水 (19)5 现场通讯 (19)6 能源介质(施工和调试)一览表 (19)第六章总平面布置图 (20)1 布置原则 (20)2 生活及施工临时设施 (20)第七章质量管理 (22)1 质量管理目标 (22)2 质量保证体系 (22)3工程质量检验 (22)4 工程质量保证措施 (23)5 技术和质量检验依据 (28)第八章安全、卫生与环保管理 (31)1 安全管理 (31)2 成品保护 (40)3 现场文明施工措施 (43)4 环境保护 (45)第九章季节性施工管理措施 (47)1 一般措施 (47)2 冬季施工注意事项 (47)3 雨期施工注意事项 (48)4 高温季节施工措施 (48)第十章主要施工方案和技术措施 (50)附表1 项目经理简历表附表2 主要施工管理人员表附表3 主要施工机械一览表附表4 分月劳动力计划表附图1 施工现场管理组织机构图附图2 施工现场平面布置图第一章工程概况1 编制依据(1)“日照旭日自备发电有限公司2×50MW煤气综合利用电厂”安装工程招议标文件;(2)招标答疑文件;(3)武汉钢铁设计研究总院热电工程设计院提供的施工图纸等;(4)工程有关施工技术标准、规范;(5)我公司ISO9001:2000质量保证体系标准与锅炉安装质量保证体系文件;(6)我公司承建的类似工程经验。
2 工程概况2.1 工程地点日照钢铁有限公司厂区内.2.2 工程规模日照旭日自备发电有限公司2×50MW煤气综合利用电厂工程总体规划规模为:2×220t/h燃气锅炉和2×50MW汽轮发电机组。
前期一炉一机.2.3 工程质量等级要求:达到《火电施工质量检验及评定标准》优良等级。
2.4 工程工期要求:2005年2月16日开工,2005年9月30日机组完成72+24小时考核试运行,即227天(日历日)内,前期一炉一机机组竣工并移交。
2.5 工程设计单位:武汉钢铁设计研究总院热电工程设计院2.6 建设条件⑴施工电源:临时用电最大负荷500KW.低压线路和计量装置承包商自备或委托业主有关部门安装。
(2)施工水源:临时用水从Φ200管道接入.⑶交通:周边环厂道路⑷通讯:南钢自动电话⑸业主免费提供部分堆放场地(仓库)和施工用临时设施场地。
3 主要设备规范(1)锅炉(杭州锅炉厂)台数:2台(前期1台)型号:NG220/9.8-Q8型高温高压煤气锅炉(1#炉)额定蒸发量:220t/h额定设计压力:9.8MPa(表压)额定设计温度:540℃锅筒工作压力:11.3MPa(表压)给水温度:215℃进风温度:20℃排污率:<2%热效率:>85%设计燃料:高炉煤气焦炉煤气点火燃料:焦炉煤气点火方式:自动高能电子点火布置方式:半露天(2)汽轮机(南京汽轮发电机厂)台数:2台(前期1台)型号:N50-8.83-3型凝汽式额定功率:50MW最大功率:60MW额定转速:3000r/min额定进汽压力:8.83MPa(绝压)额定进汽温度:535℃额定工况排汽压力:4.82KPa(绝压)最大工况排汽压力:5.46KPa(绝压)额定冷却水温度:20℃回热加热数:7级(2高+1除氧+4低)额定给水温度:216.6℃(3)发电机(南京汽轮发电机厂)台数:1台(前期1台)型号:QFW-60-2型配无刷励磁额定功率:60MW额定转速:3000r/min额定电压:10.5KV额定电流:4124A功率因数:0.8频率:50Hz冷却方式:空冷第二章施工总体布置1项目实施目标根据本工程的特点,结合我公司的实际情况,我们确立相应的项目实施目标:(1)工程质量目标:a.按《火电施工质量检验及评定标准》达优良;b.单位工程合格率100%,单位工程优良率大于95%,其中主要项目优良率100%;c.受检焊口无损检验一次合格率大于95%;d.实现锅炉水压试验、厂用电受电、汽机扣盖和并网发电一次成工功;e.机组72+24小时满负荷整套试运各系统性能均达到优良。
(2)工期目标:招投文件要求工期为:2005年2月16日开工,2005年9月30日第一台机组完成72+24小时考核试运行,即227天(日历日)内第一台机组竣工并移交我公司确保按合同计划工期内完成第一台机组72+24小时考核试运行,即在227天(日历日)内竣工并移交一炉一机组工程。
(3)施工安全目标:a.杜绝重大设备毁坏、人身伤害、火灾事故发生;b.轻伤事故频率控制在5‰以下。
(4)文明施工目标:争创文明样板工地。
