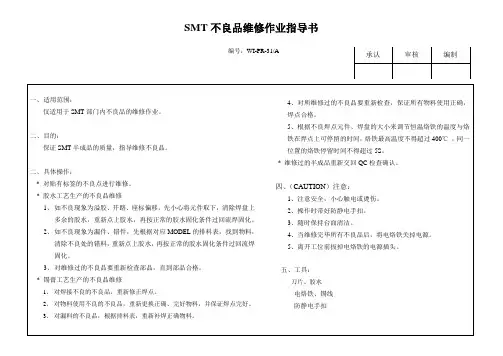

SMT不良品维修作业指导书
- 格式：doc
- 大小：7.34 MB
- 文档页数：14
1.目得规范不良品维修处理得过程及要求,保证不良品维修品质。
2.范围此文件适用于SMT中心试产、量产、重工过程中产生得不良品处理所涉及得活动。
3.权责3、1 生产部负责生产过程中将不良品截出并隔离、标识、反馈,维修组负责对不良品得具体维修工作。
3、2工程部负责对不良品分析并给出改善控制措施,指导维修组维修不良品。
3、3品质部负责对不良品得最终判定及维修过程得制程监督。
4.定义4、2名词解释:SMT (Surface Mount Technology) 表面贴装技术PCB (Printed Circuit Board) 印刷电路板PCBA(Printed Circuit Board Assembly)印刷电路板组件POP (Package On Package) 堆叠装配技术MSD (Moisture Sensitive Device) 潮湿敏感元件ESD (Electro Static discharge) 静电释放5.流程图6.作业内容6、1 不良品送修前产线要进行标识,区分并录入MES系统。
6、1、1 不良品分为三大类 A:外观类不良品,B:下载类不良品,C:功能校准类不良品。
6、1、2 属外观、焊接不良直接用红箭头贴贴在不良位号处。
6、1、3下载与功能校准性不良品需用故障贴写上故障现象贴于板上。
6、1、4 不良品送修前将条码及不良位号或不良现象输入MES系统进行过站处理。
6、1、5 针对数量大于50PCS得批量不良,工程需出重工(维修)方案指导作业方可进行维修,并在批量维修前制作首件。
6、2 安全要求6、2、1职业安全6、2、1、1焊接维修工位需装备合适得排烟系统用于焊接烟雾得排除6、2、1、2 维修工位必须有化学品得MSDS文件(material product safety data sheet) ,化学品必须贴有MSDS标签6、2、1、3 维修设备必须有详细得安全操作指导书6、2、1、4 焊接操作与使用化学品人员要佩戴个人防护用品,包括但不限于:防静电工作服、防静电手套、口罩。
6、3 ESD静电防护要求6、3、1 所有产品与物料必须保证ESD储存,操作与包装6、3、2 在接触PCBA板或静电敏感元件时必须配戴静电环或防静电手套6、3、3 设备与工装须符合ESD要求6、3、4 防静电设备需定期检查防护效果6、3、5 烙铁在使用时要进行了接地,并每周安排静电测试。
6、4 维修次数与维修标识6、4、1一般情况下,每次焊接维修都会对PCBA板加热2次(拆除与焊接各1次),因此PCBA板每个位号得最大返工维修次数为2次(如果产品有特殊维修次数规定,按照产品需求执行),参考下表:PCB板加热次数统计表6、4、2使用电烙铁实施修补性补焊/点焊(不更换元器件)不瞧作1次维修,比如:元件少锡而补锡,假焊而加锡点焊。
使用热风枪作补锡/点焊维修,即使不更换元件,也瞧作1次维修。
6、4、3维修标识:每位新维修工开始修板前都要给一个数字代码,每次维修后,在规定得位置贴好对应得维修标识:当在修外观不良时在数字代码前加“W”,当在修下载线得功能不良板时在数字代码前加“X”,当在修PCBA组得功能不良板时在数字代码前加“P”,当在进行批量重工时在数字代码前加“R”。
主板维修完使用打印得维修标识,贴在IE给出得对应位置。
小板维修完用黑色或蓝色油性笔在板号边上打点作维修标识。
QC目检及测试好得板只能用油性笔在维修标识贴纸上打点标识,不可使用红颜色得油性笔。
6、5 PCBA与物料烘烤6、5、1 如果PCBA在车间暴露时间超过168小时(从SMT贴装过炉后开始计时),并且需要维修大于6mm 得CSP/BGA/LGA、带底部散热面得LGA、POP等,在实施维修操作前需要先烘烤PCBA。
6、5、2 烘烤温度与时间设置:手机主板为80°C烘烤24小时 ;手机小板为。
6、5、3 物料领回来后要第一时间放入到干燥箱内,物料发放时按先进先出得原则,每次打开干燥框时间不可超过30秒。
6、5、4 烘烤记录:维修区域得PCBA需要烘烤时,须对所烘烤得机型,数量,烘烤得起始时间详细得记录在报表上。
6、6 维修设备与辅料6、6、1维修设备:热风枪、加热台、电烙铁、镊子、锡渣盒、加热台支架、棉签、无尘布、防静电刷、静电环、防静电手套、万用表、云母片、钢网、刮刀等。
6、6、2维修辅料:酒清、清洗剂、助焊剂、锡丝、锡膏、6、7 维修设备得要求6、7、1电烙铁得要求:如果电烙铁温度过高,可能会损坏元件或PCB板绝缘层而导致各种焊接缺陷或潜在风险。
为了避免这种风险,在使用电烙铁焊接时,温度控制340℃-380℃,电烙铁焊接要求表:锡保护并关闭电源;烙铁头氧化,变形,脏污,损坏或温度达不到要求时,需要更换。
6、7、3热风枪要求:使用热风枪维修时,由于热风直接作用于元件与PCBA局部区域,因此需要特别注意温度与时间得控制,以免造成对元件与PCBA得损坏,根据不同类型得元器件调整相对应得焊接温度(参照各类型元件焊接温度参考标准)。
6、8 各类元件维修焊接风枪温度要求:6、8、1锡得熔点温度:232℃6、8、2 主板小料焊接温度340℃～360℃6、8、3 塑胶件、结构料(如卡座、、USB座、轻触开关、电池连接器等)焊接温度280℃～300℃6、8、4 屏蔽框:340℃～380℃6、8、5 常规封装IC 焊接温度340℃～360℃6、8、6 BGA封装IC焊接温度340℃～360℃6、8、7 FPC软板维修温度260℃～280℃6、8、8 软硬结合板280℃～320℃6、8、9刮胶维修温度:200℃～220℃6、9 辅料要求6、9、1 维修辅料必须就是公司认证合格得产品,同时也要满足产品得需求具体参照公司文件6、9、2 维修辅料属于化学品,须遵从化学品管理规定。
6、9、2、1所有辅料必须有MSDS标签,注明物品名称,有效期,安全类别。
6、9、2、2化学品辅料得废弃不同于普通垃圾,必须使用专用得化学品回收桶。
6、9、2、3助焊剂在焊接过程中起辅助作用,尽量不使用或少使用,使用时数量够用即可、并不就是多多益善,残留物可能会腐蚀PCB板。
6、9、2、4化学品具有腐蚀性与易燃性,使用时须佩戴静电衣、静电手套、口罩。
6、10维修前准备工作:6、10、1 准备好所使用得设备:调好所需得温度参数(如热风枪、加热台、电烙铁等)。
6、10、2 准备好相关资料:《维修报表》《SMT维修补料记录表》及相关机型位号图、BOM清单等; 6、10、3 工作台面6S整理:保持工作台面干净整洁,佩戴好静电手环。
6、10、4 为了最小化高温焊接对周围元器件得热冲击与避免不必要得维修操作,焊接维修时需对周围元件进行保护,可以使用高温胶带、锡箔纸、金属片等得物品对周围元件进行屏蔽保护。
6、10、6 所有用于焊接屏蔽保护得物品不能对PCBA造成任何损坏,如果该物品具有黏性,取走后不能在PCBA板上有任何残留。
6、11各类元件得拆卸与焊接6、11、1、小元件类得拆卸与焊接:6、11、1、1 拆卸温度:《参照各类型元件焊接温度参考标准》,热风枪温度选择在340℃～360℃,加热台温度选择在200℃～220℃6、11、1、2拆卸要求;先往要拆卸得元件上加少量助焊剂。
选择好热风枪风嘴,同时也可选择加热台对底部进行辅助加热,热风枪沿小元件上均匀加热。
待元件得焊锡熔化后用镊子将元件取下即可,6、11、1、3 焊接温度:《参照各类型元件焊接温度参考标准》,热风枪温度选择在340℃～360℃,加热台温度选择在200℃～220℃6、11、1、4 焊接要求: 在焊接小元件之前应确认好元件得位置与方向,以免换料时焊错位置及方向,先在要焊接得小元件得焊盘上加少量助焊剂。
若焊盘上焊锡不足,可用电烙铁在焊盘上加少许焊锡。
也可点少许锡膏。
选择好热风枪风嘴,同时也可选择加热台对底部进行辅助加热,热风枪先由远到进得距离对焊盘进行加热,待焊盘得锡熔化时,用镊子夹住焊接得元件放置到对应得位置,注意有方向得元件要对好方向并要放正,待元件得焊端与焊盘完全熔化,焊接在一起后即可。
6、11、1、5 拆卸与焊接注意事项:注意对周围元件得保护,尤其就是塑料元件,不可吹坏或吹变形。
元件维修后不能有变色、烧损、烧焦情况,保证所维修元件焊接性,维修区域及周围元件不能有移位、假焊、连锡等不良现象,背面不能出现有抹板、掉件、移位等现象。
6、11、2塑胶/结构元件类得拆卸与焊接:6、11、2、1 拆卸温度:《参照各类型元件焊接温度参考标准》,热风枪温度选择在280℃～300℃,加热台温度选择在200℃～220℃6、11、2、2 拆卸要求: 首先需要加热台对底部进行辅助加热, 然后再往要拆卸得塑胶元件引脚上加少量助焊剂,热风枪得风嘴对着塑胶元件引脚周围进行来回加热,待塑胶元件引脚得焊锡熔化后即可取下。
6、11、2、3 焊接温度:《参照各类型元件焊接温度参考标准》,热风枪温度选择在280℃～300℃,加热台温度选择在200℃～220℃6、11、2、4焊接要求;在所焊接得塑胶元件引脚焊盘上加少量助焊剂,若焊盘上焊锡不足,可用电烙铁在焊盘上加少许焊锡。
也可点少许锡膏。
用加热台对底部进行辅助加热,热风枪大概保持垂直距离为2至3cm得位置对着塑胶元件得焊盘引脚周围进行来回加热,待焊盘熔锡后,将塑胶元件用镊子放入对应焊盘,待引脚与焊锡完全熔化,焊接在一起后即可。
6、11、2、5拆卸与焊接注意事项:注意对周围元件得保护,尤其就是塑料元件,不可吹坏或吹变形。
元件维修后不能有变色、烧损、烧焦情况,保证所维修元件焊接性,维修区域及周围元件不能有移位、假焊、连锡等不良现象,背面不能出现有抹板、掉件、移位等现象、6、11、3 屏蔽框类拆卸与焊接6、11、3、1 拆卸温度:《参照各类型元件焊接温度参考标准》,热风枪温度选择在340℃～380℃,加热台温度选择在200℃～220℃6、11、3、2 小屏蔽框拆卸要求:首先根据要拆卸屏蔽框大小选择相对应得热风枪嘴与拆卸方法,小屏蔽框得拆卸可以整体拆下,首先用加热台对底部进行辅助加热,再往屏蔽框得每个引脚加入少量得助焊剂,热风枪大概保持垂直距离为2至3cm得位置对着屏蔽框整体引脚来回加热,待屏蔽框所有引脚得焊锡熔化后即可取下。
6、11、3、3 大屏蔽框拆卸要求: 由于大屏蔽框整体拆下有难度,所有我们可以选择局部翘起拆卸得方法,首先也就是根据要拆卸屏蔽框大小选择相对应得热风枪嘴,用加热台对底部进行辅助加热,再往屏蔽框得每个引脚加入少量得助焊剂,热风枪嘴大概保持垂直距离为2至3cm得位置对着屏蔽框引脚局部加热,待焊锡溶化后用镊子一点点翘起,直至整个屏蔽框翘起。
6、11、3、4 焊接温度:《参照各类型元件焊接温度参考标准》,热风枪温度选择在340℃～380℃,加热台温度选择在200℃～220℃6、11、3、5 屏蔽框焊接要求;检查屏蔽框就是否有变形得状况,根据要焊接得屏蔽框大小选择相对应得风枪嘴,用加热台对底部进行辅助加热,在焊盘上加少量助焊剂,若焊盘上焊锡不足,可用电烙铁在焊盘上加少许焊锡。
