基坑临边防护应用示意【强制性标准】

基坑临边防护标准做法
1、基坑开挖深度超过2000mm时，必须搭设基坑临边防护
栏杆，基坑临边防护栏杆采用钢管搭设，设置三道水平杆，立杆间距不大于1800mm,立杆打入地面深度≥700mm,防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板,必须刷间距为400mm的红白相间的警示油漆，所有水平杆控制伸出立杆外侧100mm。

2、防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当
心坠落”安全警示标志，并设置夜间警示灯。

3、基坑排水沟设置在防护栏杆外侧采取有组织排水。

旗台标准做法
1、材质：旗台饰面为黑色大理石，中建标识及名称字牌用立体钛
金字
2、尺寸：横式,旗台采用梯形，上底×下底×高×长=670×680×
300×3000mm，大理石板尺寸为600×3000mm；旗杆中距为1000mm；
3、颜色：铝板本色，钛金标、字；。

概述本章主要表述安全帽、安全带安全网等安全防护用品的使用，及洞口、临边、人工挖孔桩和钢结构作业防护的制作。

一、定义：（一）“三宝”是指现场施工作业中必备的安全帽、安全带、安全网。

作业人员进入施工现场必须首先掌握“三宝”的正确使用方法，达到辅助预防的效果。

（二）“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、人孔、坑槽、竖向孔洞等）、通道口。

（三）“五临边”是指：①基坑周边；②尚未安装栏杆或栏板的阳台、料台、挑平台周边；③雨篷与挑檐边、分层施工的楼梯口和梯段边；④无脚手架的屋面与楼层周边、水箱与水塔周边；⑤井架施工电梯和脚手架等与建筑物通道的两侧边。

二、特点：“三宝”、“四口”、“五临边”的主要作用都是将作业人员与危险源进行隔离，起到防护作业人员的作用。

三、重大危险源：主要是防止物体打击、高处坠落等重大危险源造成的伤害。

一、“三宝”1、安全帽：安全帽必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全帽》（GB2811-2007）的要求；说明：1、不准使用缺衬、缺带及破损的安全帽；2、应正确使用安全帽并扣好帽带，如下图所示。

安全帽佩戴示意及施工人员着装规范提示牌管理人员带红色帽子专职安全员带白色帽子特种作业人员带蓝色帽子普通工人带黄色帽子2、安全网：安全网必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全网》（GB5725-2009）的要求（1）密目式安全立网悬挑外架安全立网张挂高层建筑安全立网张挂说明：1、所使用的密目式安全网应符合2000目/100cm2的要求；2、安全立网张挂必须严密，四角必须紧绷。

（2）安全平网洞口安全平网张挂说明：1、安全平网上的每根系绳都应与支架系结，四周边绳（边缘））应与支架贴紧，系结应符合打结方便，连接牢固又容易解开，工作中受力后不会散脱；2、内挂式安全平网网面应水平，并保证与墙体及网体最大间隙不超过10cm。

3、安全带：安全带必须有出厂检验合格证及其他有关规定必须提供的相关证明文件，并符合《安全带》（GB6095-2009）的要求。

施工现场各个临边防护的做法基坑临边防护应用示意【强制性标准】说明：1、基坑临边防护采用钢管搭设，采用双道护栏形式（下道护栏离地高度0.5m，上道护栏离地高度1.1m），立杆打入地面50~70cm深，立杆露出地面高度1.2m，立杆按2m间距设置，立杆与基坑边坡的距离不应小于0.5m；2、钢管表面涂刷黄黑相间防锈漆以示警戒，防护内侧满挂密目安全网，防护外侧设置20cm高踢脚板，并张挂“当心坠落”安全警示标识牌；3、基坑排水措施：在防护栏杆外侧设置排水沟，采取有组织排水。

基坑临边防护【强制性标准】说明：1、采用钢管搭设全封闭防护栏杆形式。

2、立杆打入地面50~70cm深，立杆与基坑边口的距离不应小于0.5m；3、水平钢管采用双道护栏形式（下道护栏离地高度0.5m，上道护栏离地高度1.1m），立杆钢管按2m间距设置；4、钢管及踢脚板表面全部涂刷黄黑相间油漆以示警戒，栏杆警示色油漆尺寸见图示（临边洞口防护栏杆、安全围挡、脚手架剪刀撑等钢管表面警示色油漆尺寸均应符合此标准）。

5、基坑排水措施：在防护栏杆外侧设置排水沟，采取有组织排水。

楼层临边防护（临街面）【强制性标准/推荐性标准】用途：用于高层建筑物非施工层临街面防护。

说明：1、防护采用钢管扣件搭设。

2、防护采用三道栏杆形式，扫地杆离地高度50mm，中道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm，立杆间距2000mm。

3、钢管表面涂刷黄黑警示色油钱漆，在栏杆内侧张挂“当心坠落”安全警示标识牌。

4、有条件的项目可使用钢板网临边防护(推荐性标准)，防护由料具租赁公司统一制作并租赁使用。

楼梯临边防护（非临街面）【强制性标准】说明：1、当街临边窗台低于0.8m，外侧高差大于 2m时，要按照该要求搭设防护栏杆；2、防护采用钢管扣件搭设；3、防护采用双道栏杆形式，上栏杆离地高度为1100m，下杆离地高度500mm，立杆高度1200mm，立杆间距2000mm；4、钢管表面涂刷黄黑警示色油漆，栏杆内侧张挂“当心坠落”安全警示标识牌。

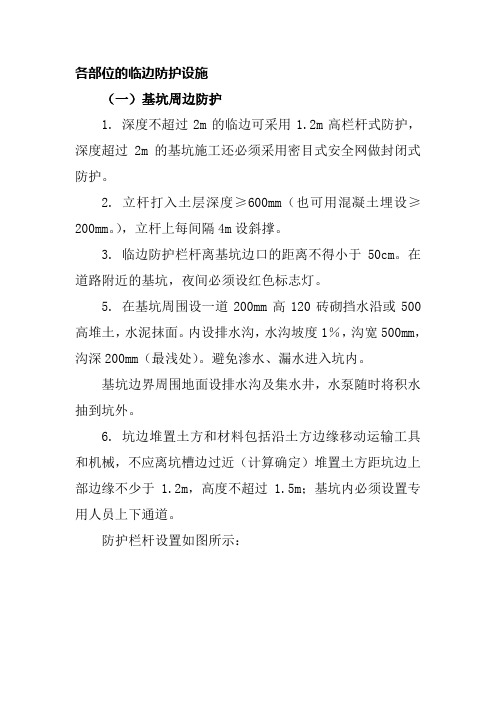

各部位的临边防护设施（一）基坑周边防护1. 深度不超过2m的临边可采用1.2m高栏杆式防护，深度超过2m的基坑施工还必须采用密目式安全网做封闭式防护。

2. 立杆打入土层深度≥600mm（也可用混凝土埋设≥200mm。

），立杆上每间隔4m设斜撑。

3. 临边防护栏杆离基坑边口的距离不得小于50cm。

在道路附近的基坑，夜间必须设红色标志灯。

5. 在基坑周围设一道200mm高120砖砌挡水沿或500高堆土，水泥抹面。

内设排水沟，水沟坡度1％，沟宽500mm，沟深200mm（最浅处）。

避免渗水、漏水进入坑内。

基坑边界周围地面设排水沟及集水井，水泵随时将积水抽到坑外。

6. 坑边堆置土方和材料包括沿土方边缘移动运输工具和机械，不应离坑槽边过近（计算确定）堆置土方距坑边上部边缘不少于1.2m，高度不超过1.5m；基坑内必须设置专用人员上下通道。

防护栏杆设置如图所示：1—钢管 1—排水沟图基坑周边防护立面图（单位尺寸mm）图基坑周边防护剖面图（单位尺寸mm）预埋混凝土固定根据钢管插打进的土层类型不同，深度H不同图立杆基础详图（○A点剖面图、单位尺寸mm）1—钢管直径均为Φ48，2—打入土层深度要求不小于500，若无法打入则以其它方法固定， 3—打入土层深度要求不小于300，若无法打入则以其它方法固定，4—斜撑每4000设一道。

说明：若以钢筋代替钢管，则要求立柱≮Φ18，顶平杆≮Φ16，≮Φ14图基坑周边防护剖面图（单位尺寸mm）1—夜间安全警示灯，2—密目安全网，3—防护栏杆，4—排水沟图4-7 基坑防护示意图（单位尺寸mm）1—Φ48钢管，2—排水沟，3—九夹板，4—铁丝锚固， 5—垫块，6—基坑放坡坡度视设计而定图进入基坑人行通道示意图（二）结构层周边防护结构层施工中，应设置防护栏杆以防止人员坠落和进入不安全区域。

1.（n+1）层楼板2.钢管3.n层楼板图结构楼层周边防护栏杆立面图（单位尺寸mm）（三）装配工程梁面临时防护如图所示1—垫快，2—花篮螺栓，3—钢索或麻绳，4—装配式钢梁说明：1.栏杆必须与装配式工程钢梁牢固连接。

基坑临边防护规范及标准规定
基坑临边防护是工地安全文明施工标准化的重要防护，基坑临边防护规范和标准规定如下：
基坑临边防护标准规定：
1.基坑开挖深度达到2m及以上时，周边必须安装防护栏杆。

栏杆高度不宜低于1.2m，立杆之间不宜大于2m。

基坑护栏有很多种，一般使用比较醒目的红白和黑黄颜色。

基坑临边防护作用：
1.使工地更加整洁美观、文明安全。

2.预防过往机动车辆靠太近基坑边缘而造成塌方。

3.防止工人不小心掉入基坑。

防止杂物掉入基坑，从而对基坑内作业人员造成伤害。

武汉市青山长江大桥工地基坑防护栏杆
中铁四局长沙4号线地铁项目建筑工地基坑防护栏杆
中国核建郴州项目工地基坑防护栏杆
基坑临边防护栏杆高度和设施：
1.基坑临边防护采用30×30mm方钢制作，立柱采用50×50mm方钢，底座使用膨胀螺栓与地面固定牢靠。

2.防护栏杆立杆高度1200mm，栏杆高度1200mm，标准长度2000mm每档，刷红白或者黑黄警示漆并在中间位置设置安全警示标语牌，底部设200mm高红白或黑黄相间挡脚板。

3.基坑排水措施：在防护栏杆外侧设置排沟，采取有组织排水。

4.基坑周边设置夜间警示灯。

5.护栏外侧还可以悬挂13号提示牌，内侧悬挂14号提示牌。

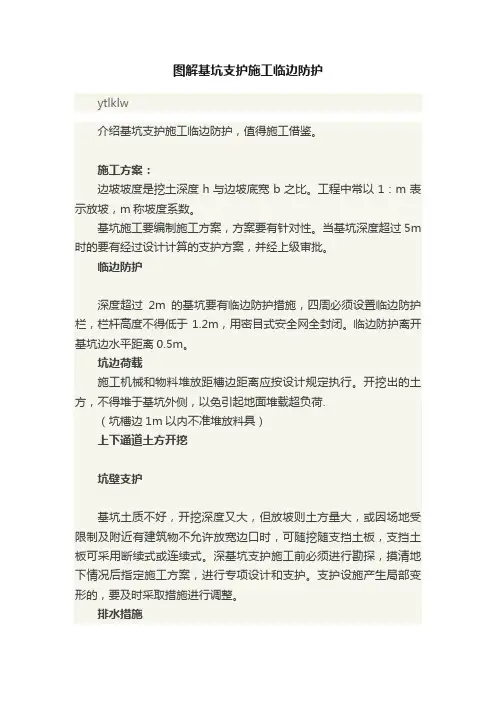

图解基坑支护施工临边防护ytlklw介绍基坑支护施工临边防护，值得施工借鉴。

施工方案：边坡坡度是挖土深度h与边坡底宽b之比。

工程中常以1：m表示放坡，m称坡度系数。

基坑施工要编制施工方案，方案要有针对性。

当基坑深度超过5m 时的要有经过设计计算的支护方案，并经上级审批。

临边防护深度超过2m的基坑要有临边防护措施，四周必须设置临边防护栏，栏杆高度不得低于1.2m，用密目式安全网全封闭。

临边防护离开基坑边水平距离0.5m。

坑边荷载施工机械和物料堆放距槽边距离应按设计规定执行。

开挖出的土方，不得堆于基坑外侧，以免引起地面堆载超负荷.（坑槽边1m以内不准堆放料具）上下通道土方开挖坑壁支护基坑土质不好，开挖深度又大，但放坡则土方量大，或因场地受限制及附近有建筑物不允许放宽边口时，可随挖随支挡土板，支挡土板可采用断续式或连续式。

深基坑支护施工前必须进行勘探，摸清地下情况后指定施工方案，进行专项设计和支护。

支护设施产生局部变形的，要及时采取措施进行调整。

排水措施基坑施工要设置有效的排水措施，当基坑底面积位于地下水位以下时，必须设法排水。

可采用明沟排水和井点降水两种。

深基坑采用坑外降水就是在基坑的周围，连续布置若干抽水井，当用某些设备不断抽水时，地下水位就会下降。

形成“下降漏斗”。

井点降水的主要设备有：井点管、排水总管、抽水设备等。

基坑支护变形监测对基坑支护进行变形监测，对毗邻建筑物和重要管线及道路，进行沉降观测，并做好记录。

作业环境在基坑内作业，作业人员要有安全立足点；垂直作业要进行隔离防护；光线不足的地方要设置照明灯。

施工现场洞口、临边防护做法及图示！基坑临边及栈桥临边防地下室施工阶段，为确保临边作业的安全，采用定型化防护网片在基坑四周设置临边防护，临边防护网片高度不得低于1.2m，距基坑边水平距离至少0.5m。

夜间应设红灯示警。

防护外侧张挂“当心坠落”安全警示标志。

基坑及栈道周边防护范围图中红色线条表示基坑周边及栈道临边使用网片式防护围栏进行防护的范围。

楼层四周防护写字楼22 层以下临边采用1.2 米高的网片式定型化防护围栏进行搭设，刷黄黑油漆。

22层及以上采用2.5 米高的防护围栏。

后浇带防护沿后浇带两侧砌筑挡水坎，防护采用九层板覆盖水平封闭。

根据挡水坎之间间距锯出相当长度的木枋卡固在挡水坎之间，用铁钉将硬质盖板钉在木枋上，完成硬质防护。

盖板上刷红白或黄黑警示漆。

电梯洞口防护电梯井门洞口安装1.6m 高标准化安全防护门，采用膨胀螺丝固定。

防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志。

电梯井内竖向防护应每层设置一道水平防护兜网，每隔两层设置一道硬质防护。

硬质防护应设为双层，上面一层为钢篦子，下面一层为防火板。

电梯井口安全防护示意电梯井口安全防护门电梯井水平防护示意电梯井水平防护网电梯井硬质防护层楼梯临边防护防护栏杆采用双道护栏形式，下道栏杆离楼梯面高度500mm，上道栏杆离楼梯面高1000mm，钢管表面涂刷黄黑警示色油漆。

施工电梯出入口施工电梯平台出口处安装1800mm 高立开式金属防护门，安全防护门高1800mm，宽1300mm，骨架为方管焊接制作，开关插销设计在外面一侧，从里面无法开关。

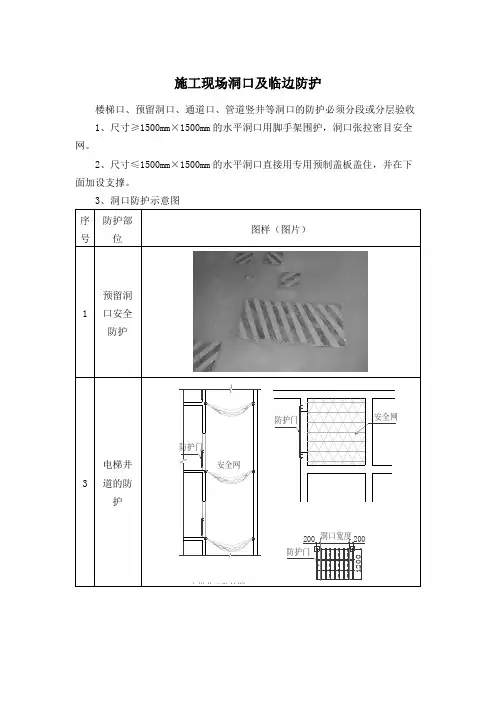

洞口防护尺寸在1500mm 以下的洞口防护短边大于等于1.5m室内外井口防护临边防护高1200mm，采用三道栏杆，第一道栏杆高1200mm，第二道栏杆高600mm，第三道栏杆高200mm。

人员离开时，将孔洞盖上钢巴网。

移动作业平台防护现场低于4m 的施工作业使用移动操作架进行作业，超过4m 的可考虑使用轻型剪刀式升降作业平台。

图解基坑工程临边防护、临时用电、临时设施一、临边防护1.1基坑临边防护基坑临边防护示意图基坑临边防护护栏立面图说明：1、深度超过2m 的基坑施工必须有不低于1.5m 的临边防护栏杆，基坑防护栏杆距坑边距离应大于0.5m。

2、当基坑开挖深度超过3m（含3m）或虽未超过3m 但地质条件和周边环境复杂的基坑（槽）支护应编制专项支护方案。

达到一定规模还应按规范要求组织专家论证支护方案。

3、基坑施工设置基坑外侧排水沟尺寸应根据项目所在地具体情况及当地年降水量经计算确定。

4、基坑周边不得堆放物料、机具等较大负荷的物料。

基坑内必须设置专用人员上下通道，防护栏杆应刷警示色，间距为300-400mm。

1.2基坑上下爬梯简易爬梯上行图踏步构造简易爬梯下行图说明：1、基坑内上下人员通道设置简易上下钢爬梯，立杆钢管打入土体不小于600mm。

2、脚踏板采用1200x300x20木板，踏面设置两道30x15防滑木条。

3、钢管采用扣件连接。

4、爬梯两侧应设置高度不小于1200mm 的钢管扶手栏杆，钢管刷黄黑相间油漆，两侧设置密目网，立杆间距1500mm。

二、临时用电2.1 配电箱2.1.1 总配电箱一级配电箱防护示意图一级配电箱防护立面一级配电箱节点详图说明：1、配电箱防护棚可采用方钢或圆钢制作，稳固安置在混凝土承台上。

2、顶部采用双层硬防护。

上层有防雨措施，并设不小于5%坡度的排水坡。

3、双层硬防护间的防护棚外立面挂蓝底白字的安全宣传标语：加强安全用电，防止触电伤害。

防护棚正面15 号提示牌，侧面挂企业标识。

4、配电箱栏杆刷红白相间警戒色。

5、配电箱与防护棚之间的距离如图所示2.1.2 分配电箱二级配电箱防雨棚示意图二级配电箱防雨棚侧立面二级配电箱防雨棚正立面说明：1、防雨棚外檐尺寸应大于200，原则上是避免雨水进箱内。

2、底座采用砖砌，表层水泥砂浆抹面3、配电箱左侧张贴中建标识，左上角编号牌，右侧警示标识，右下角为“已接地”标识。
