《面向400G的光通信的时钟与数据恢复电路设计》面向400G光通信的时钟与数据恢复电路设计一、引言随着互联网的迅猛发展，对高速、大容量的光通信技术需求日益增长。
其中，400G光通信技术以其高速率和高效能的优势，成为了现代通信网络的关键技术之一。
在400G光通信系统中，时钟与数据恢复电路的设计显得尤为重要。
本文将探讨面向400G 光通信的时钟与数据恢复电路设计，以提高系统性能和可靠性。
二、时钟与数据恢复电路的重要性在光通信系统中，时钟与数据恢复电路是关键组成部分。
它负责从接收到的光信号中提取时钟信号和数据信息，以保证信号传输的同步性和准确性。
时钟与数据恢复电路的性能直接影响整个系统的传输速率、误码率和可靠性。
因此，优化设计时钟与数据恢复电路是提高400G光通信系统性能的关键。
三、设计要求与挑战在面向400G光通信的时钟与数据恢复电路设计中，需要满足以下要求：1. 高速度：电路必须能够处理高达400Gbps的数据速率，以满足高速传输的需求。
2. 低抖动：时钟信号的抖动必须尽可能小，以保证信号传输的稳定性和准确性。
3. 抗干扰能力强：电路应具备较好的抗电磁干扰和光噪声干扰能力，以保证在复杂电磁环境下的性能稳定性。
4. 低功耗：在保证性能的前提下，应尽量降低电路功耗，以延长设备使用寿命和降低运营成本。
然而，在实际设计中，面临诸多挑战。
例如，如何在高速传输中保持低抖动、如何提高电路的抗干扰能力以及如何在保证性能的同时降低功耗等。
这些挑战要求设计者具备深厚的电子工程知识和丰富的实践经验。
四、设计思路与方法为了满足上述设计要求，可以采取以下设计思路与方法：1. 采用先进的电路技术：如采用高速、低抖动的时钟恢复电路和高速、高灵敏度的数据恢复电路，以提高电路的性能和稳定性。
2. 优化电路结构：通过优化电路布局和参数设计，降低电路功耗，提高抗干扰能力。
3. 引入先进算法：如采用锁相环、自适应滤波等算法，实现时钟与数据的同步恢复和优化处理。
光通信系统中的时钟恢复与同步技术研究随着信息时代的到来，光通信作为一种高速、高容量的通信传输方式，已经成为人们交流信息的重要手段之一。
然而，在光通信系统中，由于光信号传输过程中的存在时延、传播损耗等问题，时钟恢复与同步技术成为了光通信系统中亟需解决的核心问题。
时钟在光通信系统中扮演着至关重要的角色。
它用于调度数据包的发送和接收，确保通信双方的时序一致性。
然而，由于信号在光纤中传播的速度非常快，即使微小的时钟不一致也可能导致通信中断或数据丢失。
因此，时钟恢复与同步技术的研究对于光通信系统的稳定性和可靠性至关重要。
在光通信系统中，时钟恢复技术扮演着一个重要的角色。
时钟恢复指的是通过接收信号并从中提取时钟信息，使其与本地设备的时钟保持一致。
光通信系统中的时钟恢复技术主要包括：自适应等化、相位锁定环和拉伸振荡器等。
自适应等化是一种常用的时钟恢复技术。
在光信号传输的过程中，由于光纤的特性和光模式的干扰，信号在传输中会发生失真。
自适应等化通过信号处理算法，对接收的光信号进行均衡和补偿，以恢复原始信号的形状和时钟信息。
这种技术可以在一定程度上改善光信号的传输质量，提高系统的时钟恢复能力。
相位锁定环是另一种常见的时钟恢复技术。
它通过测量和比较输入信号的相位差，并根据比较结果调整本地时钟的相位，使其与输入信号保持同步。
相位锁定环一般由相位检测器、低通滤波器和控制电路组成。
相位检测器用于测量输入信号和本地时钟的相位差，而低通滤波器则用于滤除高频噪声，以保证系统的稳定性和精度。
通过不断地调整本地时钟的相位，相位锁定环可以实现时钟的恢复和同步。
除了时钟恢复技术外，同步技术也是光通信系统中的关键技术之一。
同步技术主要用于解决光通信系统中不同设备之间时钟不一致的问题。
在光通信系统中，不同设备的时钟可能存在微小的偏差，导致数据传输的时序不一致。
同步技术通过周期性地、准确地校准各个设备的时钟，以确保它们的时序一致性。
同步技术的研究方向主要包括：网络同步、时钟同步和频率同步。
![用于光接收器的时钟恢复[发明专利]](https://img.taocdn.com/s1/m/44320632a58da0116d174900.png)

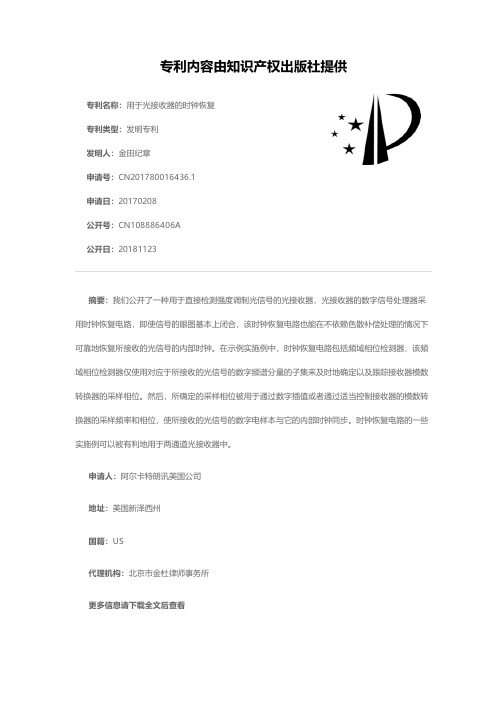

专利名称：用于光接收器的时钟恢复专利类型：发明专利
发明人：金田纪章
申请号：CN201780016436.1
申请日：20170208
公开号：CN108886406A
公开日：
20181123
专利内容由知识产权出版社提供
摘要：我们公开了一种用于直接检测强度调制光信号的光接收器，光接收器的数字信号处理器采用时钟恢复电路，即使信号的眼图基本上闭合，该时钟恢复电路也能在不依赖色散补偿处理的情况下可靠地恢复所接收的光信号的内部时钟。
在示例实施例中，时钟恢复电路包括频域相位检测器，该频域相位检测器仅使用对应于所接收的光信号的数字频谱分量的子集来及时地确定以及跟踪接收器模数转换器的采样相位。
然后，所确定的采样相位被用于通过数字插值或者通过适当控制接收器的模数转换器的采样频率和相位，使所接收的光信号的数字电样本与它的内部时钟同步。
时钟恢复电路的一些实施例可以被有利地用于两通道光接收器中。
申请人：阿尔卡特朗讯美国公司
地址：美国新泽西州
国籍：US
代理机构：北京市金杜律师事务所
更多信息请下载全文后查看。
集成电路设计中的时钟及数据恢复技术时钟及数据恢复技术在集成电路设计中起着至关重要的作用。
时钟信号是整个系统的引擎，它同步着各个模块的工作，确保数据的准确传输和处理。
数据恢复技术则是为了解决信号传输中的噪声和失真问题，保证数据的完整性和可靠性。
本文将探讨时钟及数据恢复技术在集成电路设计中的应用和挑战。
一、时钟信号的重要性时钟信号是集成电路中的基准信号，它提供了一个统一的时间参考，使得各个模块能够协调工作。
在高速通信和数据处理领域，时钟信号的稳定性和准确性尤为重要。
一个好的时钟设计可以提高系统的性能和可靠性，同时减少功耗和噪声。
在时钟设计中，有几个关键的参数需要考虑。
首先是时钟频率，它决定了系统的处理速度。
高频时钟可以提高系统的响应速度，但也会带来更多的功耗和噪声。
其次是时钟的相位和抖动。
相位是时钟信号的起始时间，抖动是时钟信号的波动情况。
相位和抖动的不稳定会导致数据传输和处理的错误。
因此，在时钟设计中需要采取一系列措施来控制这些参数，例如使用锁相环（PLL）和时钟缓冲器。
二、数据恢复技术的应用数据恢复技术是为了解决信号传输中的噪声和失真问题，确保数据的准确传输和处理。
在高速通信和存储系统中，数据恢复技术尤为重要。
它可以有效地提高系统的抗噪声能力和数据传输速度。
常见的数据恢复技术包括时钟恢复、时钟数据恢复和信号再生。
时钟恢复是为了从复杂的数据信号中提取出时钟信号。
时钟数据恢复则是将时钟信号和数据信号分离开来，以便进行后续的处理。
信号再生则是为了恢复信号的形状和幅度，使其符合接收器的要求。
在数据恢复技术中，有几个关键的问题需要解决。
首先是时钟恢复的准确性和稳定性。
由于传输中的噪声和失真，时钟信号可能会被扭曲和改变。
因此，需要采用一些算法和技术来提取出准确的时钟信号。
其次是数据信号的恢复和再生。
由于传输中的噪声和失真，数据信号可能会被扭曲和丢失。
因此，需要采用一些算法和技术来恢复和再生数据信号。
三、时钟及数据恢复技术的挑战时钟及数据恢复技术在集成电路设计中面临着一些挑战。
《面向400G的光通信的时钟与数据恢复电路设计》面向400G光通信的时钟与数据恢复电路设计一、引言随着互联网技术的飞速发展，光通信技术作为信息传输的主要手段，正面临前所未有的挑战与机遇。
在众多光通信技术中，400G光通信以其高带宽、低延迟的特点，已成为现代通信网络的重要组成部分。
然而，随着数据传输速率的提升，时钟与数据恢复电路设计也面临更高的技术要求。
本文旨在探讨面向400G光通信的时钟与数据恢复电路设计的核心技术和关键方法。
二、时钟与数据恢复电路的基本原理时钟与数据恢复电路是光通信系统中的重要组成部分，主要负责从接收到的光信号中提取出时钟信号和数据进行恢复。
时钟信号用于同步数字电路的工作，而数据恢复则是将接收到的光信号转换为可用的电信号。
在400G光通信系统中，由于数据传输速率极高，因此对时钟与数据恢复电路的精度和稳定性要求也极高。
三、面向400G光通信的时钟电路设计1. 高速时钟提取技术：在400G光通信系统中，需要采用高速时钟提取技术从接收到的光信号中提取出高精度的时钟信号。
目前常用的高速时钟提取技术包括基于相位锁相环（PLL）的技术和基于锁频环（FLL）的技术。
这些技术可以根据接收到的光信号的特性进行选择和优化。
2. 抖动抑制技术：抖动是影响时钟信号稳定性的重要因素。
在400G光通信系统中，需要采用先进的抖动抑制技术来降低时钟信号的抖动，保证时钟信号的稳定性。
四、面向400G光通信的数据恢复电路设计1. 前置放大与滤波：接收到的光信号需要进行前置放大和滤波处理，以提高信号的信噪比和抗干扰能力。
这可以通过使用高性能的放大器和滤波器来实现。
2. 时钟数据恢复联合设计：在数据恢复电路中，需要同时考虑时钟信号和数据信号的恢复。
通过联合设计时钟与数据的恢复电路，可以实现更高的恢复精度和更低的误码率。
3. 均衡与解码：在数据传输过程中，由于信道的不完全匹配和干扰等因素，可能会导致接收到的数据信号发生失真和衰减。
超高速光纤通信系统中时钟恢复技术研究随着信息通信技术的发展，超高速光纤通信系统在现代社会中起着至关重要的作用。
然而，由于超高速光纤通信系统中的光信号在传输过程中容易受到噪声和失真的影响，时钟恢复技术成为了确保通信系统稳定和正常运行的关键。
本文将重点探讨超高速光纤通信系统中时钟恢复技术的研究进展和应用。
时钟是光纤通信系统中信息传输的基础。
超高速光纤通信系统中，光信号的传输速度非常快，信号之间的间隔时间非常短，因此需要对信号进行精确的时钟恢复。
时钟恢复技术的目标是恢复出正确的时钟频率和相位，从而确保信息的准确传输。
在超高速光纤通信系统中，时钟恢复技术主要可以分为两种方法：基于数字信号处理的时钟恢复和基于光学技术的时钟恢复。
基于数字信号处理的时钟恢复技术是通过对光信号进行数字信号处理，恢复出正确的时钟信号。
其中最常用的方法是利用非线性光学效应实现时钟恢复。
常见的非线性光学效应包括自相位调制、光纤非线性和自发光等。
通过对这些效应的研究和利用，可以实现对光信号进行非线性转换，从而实现时钟的恢复。
此外，还可以通过数字信号处理算法对光信号进行处理，恢复出正确的时钟频率和相位。
基于光学技术的时钟恢复技术是利用光学器件来实现时钟的恢复。
其中最常用的方法是使用光锁相环技术。
光锁相环是一种利用延迟锁定原理的技术，通过调整光信号的相位和频率，使其与参考时钟同步。
通过引入光锁相环技术，可以实现对光信号进行相位和频率的同步，从而实现时钟的恢复。
此外，还有光电探测器和光纤光栅等光学器件也可以用于时钟恢复。
在超高速光纤通信系统中，时钟恢复技术的研究是非常重要的。
首先，时钟恢复技术可以提高光信号传输的稳定性和可靠性，保证信息的准确传输。
其次，时钟恢复技术可以提高光信号的传输速度和容量，满足日益增长的通信需求。
此外，时钟恢复技术还能够降低光信号传输的功耗和成本，提高通信系统的性能和效率。
然而，超高速光纤通信系统中时钟恢复技术仍然面临一些挑战和难题。
集成电路设计中的时钟和数据恢复技术时钟和数据恢复技术在集成电路设计中起着重要的作用。
时钟信号是控制电路各个部件协同工作的关键，而数据恢复技术则保证了在复杂电路系统中数据传输的可靠性和稳定性。
本文将详细介绍时钟和数据恢复技术在集成电路设计中的原理、应用和挑战。
一、时钟的作用和原理时钟信号在集成电路中充当一个定时器，控制电路各个部件按照特定时序进行操作。
时钟信号的频率和相位准确性对整个电路的性能和功耗都有着重要影响。
时钟信号的频率决定了电路处理能力的上限，而时钟信号的相位决定了电路操作的时序。
高频率时钟可以加快电路的运行速度，但也会增加功耗和散热。
相反，低频率时钟可以降低功耗，但会限制电路的最高工作频率。
因此，时钟的频率选择在平衡功耗和性能上是一个关键的设计考虑因素。
时钟信号通常由时钟发生器产生，发生器可以采用振荡器、频率锁定环或多级分频器等技术来保证时钟信号的质量。
在时钟设计中，需要考虑时钟稳定性、噪声、抖动和时钟切割等问题，以确保时钟信号的准确性和可靠性。
二、时钟与数据恢复技术的应用时钟和数据恢复技术在各个领域的集成电路设计中都有广泛的应用，例如通信、计算机、嵌入式系统等。
在通信领域，时钟和数据恢复技术常用于高速串行接口的设计中，例如以太网、USB、PCI Express等。
这些接口在传输数据时需要复杂的时钟沿和时序控制，时钟和数据恢复技术能够确保数据的传输稳定性和可靠性。
在计算机领域，时钟和数据恢复技术被广泛运用于处理器和内存控制器等核心器件的设计中。
时钟信号的频率和时钟相位对于处理器的性能至关重要，而数据恢复技术则用于解决高速存储器访问时的数据读取和写入问题。
在嵌入式系统中，时钟和数据恢复技术用于控制外设和内核之间的数据传输。
例如，时钟和数据恢复技术可以确保音频输出的时序和质量，同时也可以确保传感器数据的准确性和实时性。
三、时钟和数据恢复技术的挑战时钟和数据恢复技术在集成电路设计中面临着一些挑战。
光通信中时钟数据恢复原理
光通信中的时钟数据恢复是指从传输的光信号中恢复出时钟信息，用于同步光通信系统中的各个部分，确保数据的准确传输。
时钟数据恢复是光通信系统中非常重要的一个环节，它能够有效地提高数据传输的稳定性和可靠性。
光通信系统中传输的光信号是基于激光器发出的光脉冲，由于一系列因素的影响，光信号在传输过程中会存在一定的畸变，其中就包括时钟信息的扭曲。
因此，时钟数据恢复的主要任务就是在接收端从扭曲的光信号中恢复出原始的时钟信息。
时钟数据恢复的原理主要包括以下几个步骤：
1.光信号采样：在接收端，通过光电探测器将光信号转换成电信号。
为了恢复出准确的时钟信息，需要对信号进行采样。
采样的目的是获取光信号的时间信息，以便后续处理。
2.时钟恢复：通过采样得到的电信号，经过一系列的处理，恢复出原始的时钟信息。
时钟恢复的方法有很多种，其中常用的方法包括锁相环（PLL）和定时误差补偿（TEC）等。
3.时钟提取：通过时钟恢复后的信号，可以提取出精确的时钟信息。
一般情况下，时钟信号是固定的频率，可以通过检测信号的周期来得到时钟信号。
4.时钟同步：通过提取出的时钟信息，可以实现光通信系统中各个部分的时钟同步。
时钟同步能够确保数据在发送和接收端的处理速度是一致的，从而保证数据的正确传输。
时钟数据恢复在光通信系统中起到了至关重要的作用。
它能够有效地提高数据传输的稳定性和可靠性，保证数据能够准确地传输到目的地。
同时，时钟数据恢复还可以实现不同设备之间的时钟同步，避免时钟漂移导致的传输错误。
因此，光通信系统中的时钟数据恢复技术在实际应用中得到了广泛的应用和推广。
高达 64 GBd 的电和光时钟恢复解决方案：–支持 NRZ 和 PAM4 信号–集成 O/E 和时钟恢复设计–光分路器：集成或外置 — 用户提供–超低残余随机抖动 < 100 fs RMS –抖动频谱分析（JSA ）功能–支持一致性操作的黄金锁相环（PLL ）高达 32 GBd 的 N1076A 电时钟恢复仪器 高达 32 GBd 的 N1077A 光/电时钟恢复仪器 高达 64 GBd 的 N1076B 电时钟恢复仪器 高达 64 GBd 的 N1078A 光/电时钟恢复仪器技术资料是德科技电和光时钟数据恢复解决方案目录电和光时钟恢复解决方案 (3)时钟恢复能做什么？ (4)为何使用时钟恢复？ (4)电时钟恢复 (5)光/电时钟恢复 (6)表征下一代接收机和发射机 (8)应用示例 (11)N1076A 技术指标 (12)N1076B DCA-M 技术指标 (13)N1077A 技术指标 (15)N1078A DCA-M 技术指标 (17)订货信息 (21)附件 (23)电和光时钟恢复解决方案是德科技的时钟恢复解决方案提供广泛的数据速率范围，非常适合用于计算机、数据通信和通信标准的多种发射机和接收机测试设置。
是德科技的电时钟恢复解决方案为电非归零（NRZ ）和脉冲幅度调制 4 电平（PAM4）信号提供时钟恢复功能。
是德科技的光/电时钟恢复仪器集成了电时钟恢复仪器和放大的光电（O/E ）转换器， 使其能够同时适用于光和电应用。
提供可选的集成光分路器，可以简化设置、提高易用性。
各种机型均包含可调环路带宽和可选峰值，并提供高灵敏度和低固有抖动性能，确保出色的测量精度。
可选的抖动频谱分析（JSA ）功能可以深入观察低频抖动的幅度和分布情况，有助于诊断过多抖动的根本原因。
从关闭的眼图恢复时钟：N1076B 电时钟恢复仪器包含两个电气输入端上的集成可变均衡器，可以打开关闭的眼图。
PLL 和抖动频谱分析使用是德科技的 86100DU-400 PLL 分析软件支持快速、精确且可重复的锁相环（PLL ）带宽/抖动传输测量。
N107x 可配置为抖动接收机，与精密抖动源相结合，例如是德科技的 M8000 系列 BER 测试解决方案，共同创建一个 PLL 激励响应测试系统。
PCI Express ® 认可的 PLL 带宽一致性测试采用预配置，具有自动报告生成功能。
图 1. 当使用 86100DU-400 PLL 分析软件表征锁相环（PLL ）设计时，N107x 时钟恢复仪器可配置为抖动接收机。
抖动传递函数1050–5–10–15–20–25–30–35–40频率（Hz ）100E+31E+610E+6100E+6幅度（d B ）时钟恢复能做什么？时钟恢复仪器可以接收输入数据（或时钟）信号，使用锁相环（PLL ）电路进行锁定，并输出一个恢复时钟。
恢复的时钟可用作示波器或 BERT 的时间基准参考。
图 2. 时钟恢复可用于从输入数据信号提取时间基准参考信号。
恢复时钟的抖动数量可由 PLL 的环路带宽决定。
标准通常可指定环阶、带宽和峰值，所有这些都将确定有多少输入信号上的抖动会出现在恢复时钟上（也称为抖动传递函数，或 JTF ）。
用户可配置 FlexDCA 图形用户界面（GUI ）以调整这些参数，并确保时钟恢复符合标准（通常称为“黄金锁相环”）。
为何使用时钟恢复？标准一致性为了符合各项相关标准，例如 IEEE 802.3 以太网、光纤通道或光互联论坛公共电接口（OIF-CEI ）标准，当执行抖动、眼宽和/或眼高等测量时，必须使用时钟恢复。
无时钟器件使用时钟恢复的另一原因是当被测器件（DUT ）无法提供时钟或触发信号时，需要一个时钟来触发示波器或 BERT 的误码检测器。
图 3. 时钟恢复提供了符合标准的触发信号供示波器或 BERT使用。
窄 CR 环路带宽电时钟恢复N1076A 和 N1076B 可在高达 64 GBd 的电信号上提供仪器级时钟恢复。
可调环路带宽和峰值可确保符合标准的时钟恢复功能。
N1076A 和 N1076B 可通过 USB 连接至 86100D DCA-X 主机，或通过运行 N1010A FlexDCA 软件的独立 PC 进行控制。
图 4. N1076A 和 N1076B 时钟恢复解决方案。
图 5. 如方框图所示，N1076A 和 N1076B 可从 NRZ 和 PAM4 输入信号中恢复时钟信号，并提供抖动分析功能（选件 JSA ），以获得更深入的洞察力和更高测量精度。
为高速应用提供精确的时钟恢复–从高达 64 GBaud （N1076B 选件 264）的数据流恢复时钟 –同时支持 NRZ 和 PAM4 信号类型 –容许输入小信号–提供固有随机抖动低至 100 fs RMS 的辅助时钟输出信号，以进行精确测量。
用于连接至 86100D DCA-X 精密时基（PTB ）输入–可选的抖动频谱分析（选件 JSA ）功能可提供更深入的抖动洞察，允许用户使用“理想”的时钟恢复模型执行抖动测量–通过一个 USB 2.0 接口连接至 86100D DCA-X 主机或PC电数据输入恢复的时钟输出辅助时钟输出（4 至 8 GHz ）N1077A 和 N1078A 提供仪器级时钟恢复，在高达 64 GBd 的电信号和光信号上具有可调环路带宽和峰值。
两款仪器均可通过 USB 连接至 86100D DCA-X 主机，或通过运行 N1010A FlexDCA 软件的独立 PC进行控制。
N1077A 支持多模和单模操作，可与所示的集成式 70-30 多模和 50-50 单模分路器（选件 SMS ）一起订购或不带分路器（选件 SXT ）订购，工作能力高达 32.8 GBd 。
N1078A 仅提供单模操作，可与所示的集成式 50-50 单模分路器（选件 S50）一起订购或不带分路器（选件 SXT ）订购，工作能力高达 64 GBd 。
光/电时钟恢复图 6. 配有选件 SMS 的 N1077A 将一个集成光平台（分路器、块状光学耦合器和放大的 O/E ）与一个仪器级的电时钟恢复电路组合在一起。
光输出(50 μm/125 μm)光输入端口(50 μm/125 μm)光输入端口(9 μm/125 μm)光输出(9 μm/125 μm)电数据输出 (2.92 mm)电数据输入恢复的时钟输出辅助时钟输出（4 至 8 GHz ）精确、便捷的解决方案可从高速光通信信号中恢复时钟信号–可选的集成分路器/耦合器使用内置耦合器提取一部分光测试信号。
大部分光信号返回至前面板。
使用一个放大的 O/E 将分接光信号转换成电信号，以获得更高灵敏度 –从高达 64 GBd （N1078A ）的数据流恢复时钟：（N1078A 选件 264） –同时支持 NRZ 和 PAM4 信号类型–为将电时钟恢复解决方案用于光信号提供了一种简单方法图 7. N1078A 和选件 S50 将一台 50-50 分路器和放大的 OE 与一个仪器级的时钟恢复电路组合在一起。
光/电时钟恢复（续）图 8. N1077A 和带选件 SXT 的 N1078A 将集成的放大 O/E 与仪表级电时钟恢复电路组合在一起。
必要时由用户提供外部光分路器（10-90、20-80、30-70、50-50 等）。
光输出(9 μm/125 μm)电数据输出电数据输入恢复的时钟输出辅助时钟输出光输入端口(9 μm/125 μm)光输入端口(N1077A: 50 μm/125 μm)(N1078A: 9 μm/125 μm)电数据输出电数据输入恢复的时钟输出辅助时钟输出表征下一代接收机和发射机是德科技时钟恢复解决方案宽泛的数据速率范围使其不仅可以测试现有的低速标准，还可以测试 100/400G 以太网和 64 GFC 等标准。
图 10. N107 针对 NRZ（上）信号和 PAM4（下）信号提供时钟恢复功能。
恢复时钟或清洁时钟当无法从被测器件获得恰当的时钟信号时，N107x 可为 BERT 或示波器提供时钟信号。
对于拥有过量固有抖动的现有时钟，它也可清洁 PLL 以获得精确测量结果。
测量无时钟器件的真实性能由于低固有抖动，加上可调环路带宽、可选峰值和良好的灵敏度，进行精确的发射机测量成为可能。
N107x 的辅助时钟输出可提供低于 100 fs RMS 的超低固有随机抖动，使其成为配备精密时基的采样示波器的理想伴侣。
执行更精确的抖动测量并对抖动的根本原因进行更深入的分析抖动频谱分析（选件 JSA）将一个步进发生器和一个低噪声的 14 位 ADC 集成到时钟恢复设计中（参见图 4、6 和 8）。
步进发生器和 ADC 可实时表征时钟恢复 PLL，为 FlexDCA 提供必要信息以计算输入到仪器的抖动。
JSA 使用本信息以：–优化 86100D-200 抖动模式所执行的随机抖动测量的精度–仿真最佳软件时钟恢复（CR）响应；按照标准实施黄金锁相环（PLL）–使用抖动幅度与频率关系图分析时钟和数据信号的抖动频谱–查看低频抖动的频谱分布并隔离抖动分量–进行频段受限制（综合）的 TJ/DJ/RJ 测量；用户指定的起始/终止频率图 11. 抖动频谱分析（N107xA 选件 JSA）可优化抖动模式（86100D 选件 200）精度，测量低频抖动（相位噪声），并深入分析抖动的根本原因。
轻松控制所有设置N107x 时钟恢复仪器可通过后面板 USB 连接至 86100D DCA-X 主机或运行是德科技 N1010A FlexDCA 软件（进行 CR 控制无需许可证）的独立 PC （Win7）来控制。
图 12. 使用 86100D DCA-X 主机或独立 PC 上运行的 N1010A FlexDCA 用户界面轻松配置 N107x 时钟恢复仪器的数据速率、环路带宽和峰值。
图 13. N107x 时钟恢复仪器可通过后面板 USB 端口连接至 86100D DCA-X 主机（左侧）或运行 N1010A FlexDCA 用户界面的独立 PC （右侧），由该主机或 PC 来控制。
USB 电缆N1077AUSB 电缆运行 FlexDCA 的 PCN1077A-SMSN1092D应用示例时钟恢复用于具有高带宽采样探头和精密时基的采样示波器在进行发射机表征时，如果需要实现高带宽、低本底噪声和低固有抖动，采样示波器将是理想的选择。
N107x 拥有超低抖动辅助时钟输出，可为精密时基模块或集成的精密时基提供干净的正弦波，从而实现最精确的测量（不需要精密时基）。
主恢复时钟输出在其分路阶段，可触发前面板触发输入。
其他应用示例请参见 Keysight N107X 系列时钟恢复 DCA-Ms 用户手册，N1076-90003。
