丹佛斯变频器怎么选型、丹佛斯选型指南丹佛斯变频器怎么选型在容量适配的情况下，变频器的额定电流应该大于或等于对应的电动机的额定电流，但实际情况并不完全如此。
一般来说，2极和4极电动机的额定电流都小于变频器的额定电流，但6极以上的额定电流往往比同容量变频器的额定电流大。
（一）变频器的容量与电动机特性变频器的容量与电动机特性的关系如图3-27所示。
（二）电动机工况与变频器的选择1 ．电动机的温升电动机在运行时，存在着铜损、铁损以及机械损耗等各种功率的损失，这些损耗功率者腰转化为热能，使电动机的温度上升。
温度太高了就会破坏电动机的各部分绝缘，使电动机烧坏。
2 ．连续不变负载的变频器选择所谓连续不变负载是指负载是连续运行的，在运行过程中，负载的转矩大小基本不变，如图3-28a所示。
电动机在拖动这类负载时，温升能达到稳定的温升，因此这类负载在选择变频器时原则上只需使变频器的配用电动机容量不小于电动机的实际容量即可。
此类负载有：带式输送机、风机、水泵等。
3 ．连续变动负载的变频器选择负载是连续运行的，但负载的轻重却是经常变动的。
当电动机拖动这类负载时，其温升将随着负载转矩的轻重而变化（见图3-28b）。
选择变频器的原则是：只要电动机的温升不超过额定温升，允许短时过载。
4 ．断续负载的变频器选择时开时停的负载，开的时候电动机的温升达不到稳定温升，停的时候电动机的温升也降不到O，如图3-28c所示。
对于这类负载，选择电动机容量的基本原则与连续变动负载一样。
5 ．短时负载负载运行时间很短，而停止时间很长，运行时温升达不到稳定温升，停止时温升能下降为O。
如三峡水电站的船闸的闸门电动机。
这类负载在选择变频器时不考虑电动机温升，主要考虑电动机的过载能力即可。
（三）一台变频器带多台电动机1 ．多台电动机同时起动和运行如果所有电动机都同时起动，并且同时升速、降速(见图3-29)，变频器的容量可以按下列公式计算：即变频器的额定电流大于1.05-1.1倍的各电动机额定电流之和。

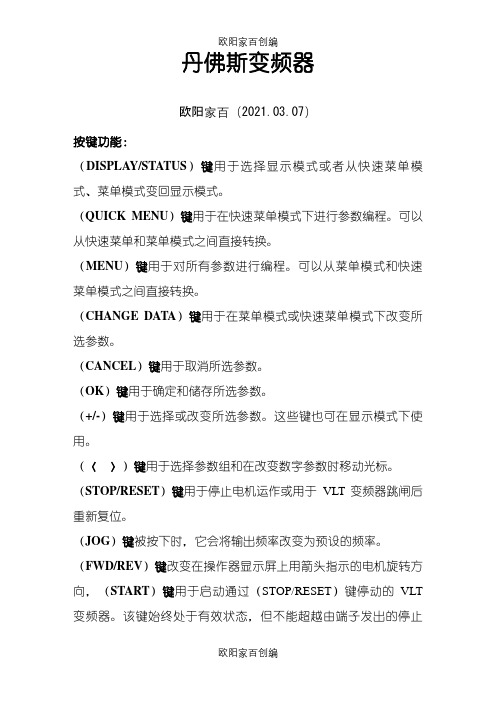

丹佛斯变频器欧阳家百（2021.03.07）按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
（QUICK MENU）键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
（MENU）键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。
（CANCEL）键用于取消所选参数。
（OK）键用于确定和储存所选参数。
（+/-）键用于选择或改变所选参数。
这些键也可在显示模式下使用。
（〈〉）键用于选择参数组和在改变数字参数时移动光标。
（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。
（JOG）键被按下时，它会将输出频率改变为预设的频率。
（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT 变频器。
该键始终处于有效状态，但不能超越由端子发出的停止命令。
操作步骤：1、按（MENU）键进入功能菜单。
2、按（+/-）或（〈〉）键选择参数。
3、按（CHANGE DATA）键进入数据改变模式。
4、按（+/-）键改变数据值。
5、按（OK）键存储改变的数据。
6、按（DISPLAY/STATUS）键返回到正常模式。
变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100% (BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
丹佛斯变频器怎么选型、丹佛斯选型指南丹佛斯变频器选型指南
1：产品概述
1.1 丹佛斯变频器的定义
1.2 变频器的作用和应用领域
2：选型前准备
2.1 确定负载类型和特点
2.2 确定所需的工作频率范围
2.3 确定负载的额定功率和电压
2.4 考虑安装环境和工作温度要求
3：选择变频器的关键因素
3.1 负载特性对变频器的要求
3.2 工作频率范围对变频器的要求
3.3 功率和电压要求对变频器的要求
3.4 变频器的性能指标和功能要求
4：选择合适的丹佛斯变频器系列
4.1 丹佛斯变频器产品系列介绍
4.2 各系列产品的特点和适用范围
4.3 根据选型需求选择合适的系列
5：进一步筛选选型
5.1 根据负载的功率和电压要求筛选产品 5.2 根据工作频率范围筛选产品
5.3 根据负载特性要求筛选产品
5.4 根据性能指标和功能要求筛选产品6：安装及调试
6.1 变频器的安装注意事项
6.2 变频器的参数设置
6.3 变频器的调试方法和步骤
附件：
1：变频器选型表格
2：丹佛斯变频器型录
法律名词及注释：
1：变频器：全称为变频调速器，是一种将电源交流频率变换，从而实现电机转速调节的装置。
2：负载：指电机、设备或系统等所承受的力、功率或扭矩。
3：工作频率范围：变频器能够调节电机输出频率的范围。
4：功率：指电机或设备的额定功率，表示其所能提供的最大
输出功率。
5：电压：指电机或设备的额定电压，表示其能够承受的最大
电压。
丹佛斯FC302变频器选型总结变频器如何选型是我们技术人员和商务报价人员经常遇到的问题。
下面根据工作实际经验给大家总结的一些方法和思路。
首先要考虑的因素包括：品牌，功率，电流，电压，负载（就是电机拖动的设备），应用场合另外还有一些选配件要在选择的时候注意比如控制面板是否单独采购，需要不需要用滤波器，电抗器，制动电阻制动单元等。
一些专业设备要选择专用变频器。
比如注塑机，电梯，纺织一些场合选择专用变频器更好用。
变频器常用功率0. 75KW, 1.5 K肌2.2 K肌3.7 K肌5.5 K肌7.5 K肌11 K肌15 KW, 18. 5 K肌22 K肌37 K肌45 K肌55 K肌75 K肌90 K肌110 K肌132 KW, 160 K肌185 K肌200 K肌220 K肌250 K肌285 K肌312 K肌355 KW 一般变频器型号都是按功率大小进行定义型号的，值得注意的是进口品牌的控制面板都需要单独采购，变频器价格不含控制面板，而国产变频器一般都包含控制面板。
一般来说电机的功率是变频器选择变频器功率的基础。
但是值得注意的是变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。
风机水泵应用场合负载较小，一般变频器厂家都有专门的系列变频器。
而一些特殊场合负载大一般都要适当的放大档使用。
1、丹佛斯选型手册截图：自由组合的硬件1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 %)9 20 21PK260.26WV P56K BSkWPK370J7kW P76K75kWPK560.66kW P90K90kWPK75O.TOkW PUO11CkWP1K1 1.1kW P132132kWP1K5i.5kW pieo IflOkWP2K22-iiW P20Q2CXMW P3K03kW P26028(*WP3K73,7kW P315316MVP4K04fcW P3653SB*W P5K6 5.5kW P400400kWP7K673kW P46045CkW P11K1HW P5O0500kWP15K15kW P56Q MOkWP18K tSSkW P630830kWP22K22kW P7107lCfcW P30K30kW paw aookwP37K37kW P90Q9O0kW P46K46kW PtMO1O0OWV Eoo/coaIPOO»SW 刊酗网即阳13JPOO 62O/P2O IP2WltM5»ft®89P20E21/P21E54IP2傍融带安笠刎fe的P2iIPSl*®E56/P561%5号吸存如融唬的PSbEBBE2Mipeeai®|阳号&带：必保EE5M用工寿WEF，程可埠2：L2X IP21WR 除:朝3~^»1红L5X矽®出H211阳号乱畸嚏处案,关H54碇帮献1阿关R2X IP2偈应用Q 一的鼠崎关「柜tJKSxnr »«,±R8X阳6银,窄Q 妁蠢.话或）关「•柜灯敏30\不森・出•注寰军苑£1袅C»奂负眠於用曲期P11K0二百松四0转限，下（殳贡题.70用51大T #«? : ««1汨MS除⑺坦虐若尊侵孑划C4法件- -仅80V -Hi 立频千的8两.C1®表来的巡M2 那频干扰递麴•C3ffi MIL W御漫HA 射顿干优湿施.C2® 奈来的A1GHB•&用电地干扰a»«8g __________________22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39X S XA疆D万比r电&酗您*共享都子 黄敦尹不竭子 土沿关 士:治关但超王M 克容FISK 出联/，时于 era士;田美和公―里子 士二寿关、箍器由J1更 士层性指石..,触第婕・等 士‘田关、；•咕维、 子回❸断器土丁岩新诳空、吃案氏9 主布卧凿壁和解断骂MCO3g350/351 卷 句、州步2、选型原则：±_落就逐四..长0三孽暹子杓18壁落D3-34I 运期91RC CX|3647＞流动演歌件»(~尤..iD 彩4t0 MC0950代步；制雌H MCO»1 SS12MCO352 工EM ：，科杵豆范君匚，■'0X 无的DO_ MC8I07 24VAMc 入Sggi3srw^^«MCB113T •，至迄24 27登独"内・*叔门 SXXX 标睢也1 ＞选型中带有prof inet网卡和24V供电，型号为FC302PK55T5E20H1GCALD0,其中最后四位AL 表示profinet 网卡,DO 表示24V 外接电源。
